机械设备安装工程及验收通用规范GB50231-98

机械设备安装工程施工及验收通用规范GB50231 98 一机械设备安装工程施工及验收通用规范GB50231 98 一机械设备安装工程施工及验收通用规范GB50231-98(一)2010-05-1918:02最终编辑盛泳机械设备安装工程施工及验收通用规范GB50231-98(一)主编部门:原中华人民共和国机械工业部批准部门:中华人民共和国建设部施行日期:1998年12月1日第一章总则第1.0.1条为了指导机械设备安装工程的施工及验收，确保质量和安全，促进技术进步，提高经济效益，制定本规范。

第1.0.2条本规范适用于各类机械设备安装工程，从开箱起至设备的空负荷试运转为止的施工及验收，对必须带负荷才能试运转的设备，可至负荷试运转。

第1.0.3条设备安装工程应按设计施工。

当施工时发现设计有不合理之处，应及时提出修改建议，并经设计变更批准后，方可按变更后的设计施工。

第1.0.4条安装的机械设备、主要的或用于重要部位的材料，必须符合设计和产品标准的规定，并应有合格证明。

第1.0.5条设备安装中采用的各种计量和检测器具、仪器、仪表和设备，应符合国家现行计量法规的规定，其精度等级，不应低于被检对象的精度等级。

第1.0.6条设备安装中的隐蔽工程，应在工程隐蔽前进行检验，并作出记录，合格后方可继续安装。

第1.0.7条设备安装中，应进行自检、互检和专业检查，并应对每道工序进行检验和记录。

工程验收时，应以记录为依据。

第1.0.8条设备安装工程的施工，除应按本规范执行外，尚应符合国家现行标准规范的规定。

第二章施工准备第一节施工条件第2.1.1条工程施工前，应具备设计和设备的技术文件;对大中型、特殊的或复杂的安装工程尚应编制施工组织设计或施工方案。

第2.1.2条工程施工前，对临时建筑、运输道路、水源、电源、蒸汽、压缩空气、照明、消防设施、主要材料和机具及劳动力等，应有充分准备，并作出合理安排。

第2.1.3条工程施工前，其厂房屋面、外墙、门窗和内部粉刷等工程应基本完工，当必须与安装配合施工时，有关的基础地坪、沟道等工程应已完工，其混凝土强度不应低于设计强度的75%;安装施工地点及附近的建筑材料、泥土、杂物等，应清除干净。

机械安装工程施工作业指导书1 机器安装工程施工质量1．1 一般规定《机械设备安装工程施工及验收通用规范》GB 50231-981．0．4 安装的机械设备，主要的或用于重要部位的材料，必须符合设计和产品标准的规定，并应有合格证明。

1．0．5 设备安装中采用的各种计量和检测器具、仪器、仪表和设备，应符合国家现行计量法规的规定,其精度等级，不应低于被检对象的精度等级。

1．0．6 设备安装中的隐蔽工程，应在工程隐蔽前进行检验，并作出记录，合格后方可继续安装。

1．0．7 设备安装中，应进行自检、互检和专业检查，并应对每道工序进行检验和记录.工程验收时，应以记录为依据.2．1．1 工程施工前，应具备设计和设备的技术文件;对大中型、特殊的或复杂的安装工程尚应编制施工组织设计或施工方案。

2．1．2 工程施工前，对临时建筑、运输道路、水源、电源、蒸汽、压缩空气、照明、消防设施、主要材料和机具及劳动力等，应有充分准备，并作出合理安排。

2．1．3 工程施工前,其厂房屋面、外墙、门窗和内部粉刷等工程应基本完工，当必须与安装配合施工时，有关的基础地坪、沟道等工程应已完工，其混凝土强度不应低于设计强度的75%；安装施工地点及附近的建筑材料、泥土、杂物等,应清除干净.2．1．4 当设备安装工序中有恒温、恒湿、防震、防尘或防辐射等要求时,应在安装地点采取相应的措施后，方可进行相应工序的施工。

2．1．5 当气象条件不适应设备安装的要求时，应采取措施。

采取措施后，方可施工。

2．1．6 利用建筑结构作为起吊、搬运设备的承力点时，应对结构的承载力进行核算；必要时应经设计单位的同意，方可利用.2．2．1 设备开箱应在建设单位有关人员参加下,按下列项目进行检查，并应作出记录：一、箱号、箱数以及包装情况；二、设备的名称、型号和规格;三、装箱清单、设备技术文件、资料及专用工具；四、设备有无缺损件,表面有无损坏和锈蚀等；五、其他需要记录的情况。

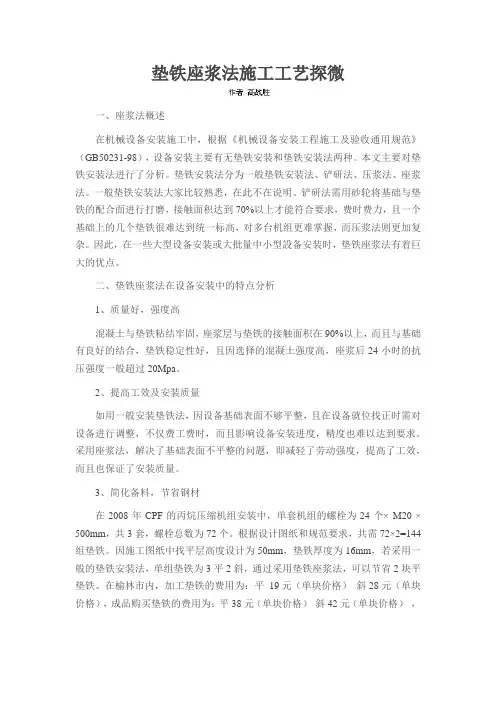

垫铁座浆法施工工艺探微一、座浆法概述在机械设备安装施工中，根据《机械设备安装工程施工及验收通用规范》（GB50231-98），设备安装主要有无垫铁安装和垫铁安装法两种。

本文主要对垫铁安装法进行了分析。

垫铁安装法分为一般垫铁安装法、铲研法、压浆法、座浆法。

一般垫铁安装法大家比较熟悉，在此不在说明。

铲研法需用砂轮将基础与垫铁的配合面进行打磨，接触面积达到70%以上才能符合要求，费时费力，且一个基础上的几个垫铁很难达到统一标高，对多台机组更难掌握，而压浆法则更加复杂。

因此，在一些大型设备安装或大批量中小型設备安装时，垫铁座浆法有着巨大的优点。

二、垫铁座浆法在设备安装中的特点分析1、质量好，强度高混凝土与垫铁粘结牢固，座浆层与垫铁的接触面积在90%以上，而且与基础有良好的结合，垫铁稳定性好，且因选择的混凝土强度高，座浆后24小时的抗压强度一般超过20Mpa。

2、提高工效及安装质量如用一般安装垫铁法，因设备基础表面不够平整，且在设备就位找正时需对设备进行调整，不仅费工费时，而且影响设备安装进度，精度也难以达到要求。

采用座浆法，解决了基础表面不平整的问题，即减轻了劳动强度，提高了工效，而且也保证了安装质量。

3、简化备料，节省钢材在2008年CPF的丙烷压缩机组安装中，单套机组的螺栓为24个×M20 ×500mm，共3套，螺栓总数为72个。

根据设计图纸和规范要求，共需72×2=144组垫铁。

因施工图纸中找平层高度设计为50mm，垫铁厚度为16mm，若采用一般的垫铁安装法，单组垫铁为3平2斜，通过采用垫铁座浆法，可以节省2块平垫铁。

在榆林市内，加工垫铁的费用为：平19元（单块价格）斜28元（单块价格），成品购买垫铁的费用为：平38元（单块价格）斜42元（单块价格），因此仅丙烷压缩机在设备安装中节省的费用为144×2×38=10944元，如果能在大范围内使用座浆法，则其所表现的经济效益是十分可观的。

机械设备安装工程施工及验收通用规范GB50231-98更多免费资料下载请进：好好学习社区发放部门：□管理者代表□文控□业务部□采购部□工程部□工模部□生产部□品管部□仓库□行政部机械设备安装工程施工及验收通用规范GB50231-98主编部门：原中华人民共和国机械工业部批准部门：中华人民共和国建设部施行日期：１９９８年１２月１日第一章总则第１．０．１条为了指导机械设备安装工程的施工及验收，确保质量和安全，促进技术进步，提高经济效益，制定本规范。

第１．０．２条本规范适用于各类机械设备安装工程，从开箱起至设备的空负荷试运转为止的施工及验收，对必须带负荷才能试运转的设备，可至负荷试运转。

第１．０．３条设备安装工程应按设计施工。

当施工时发现设计有不合理之处，应及时提出修改建议，并经设计变更批准后，方可按变更后的设计施工。

第１．０．４条安装的机械设备、主要的或用于重要部位的材料，必须符合设计和产品标准的规定，并应有合格证明。

第１．０．５条设备安装中采用的各种计量和检测器具、仪器、仪表和设备，应符合国家现行计量法规的规定，其精度等级，不应低于被检对象的精度等级。

第１．０．６条设备安装中的隐蔽工程，应在工程隐蔽前进行检验，并作出记录，合格后方可继续安装。

第１．０．７条设备安装中，应进行自检、互检和专业检查，并应对每道工序进行检验和记录。

工程验收时，应以记录为依据。

第１．０．８条设备安装工程的施工，除应按本规范执行外，尚应符合国家现行标准规范的规定。

第二章施工准备第一节施工条件第２．１．１条工程施工前，应具备设计和设备的技术文件；对大中型、特殊的或复杂的安装工程尚应编制施工组织设计或施工方案。

第２．１．２条工程施工前，对临时建筑、运输道路、水源、电源、蒸汽、压缩空气、照明、消防设施、主要材料和机具及劳动力等，应有充分准备，并作出合理安排。

第２．１．３条工程施工前，其厂房屋面、外墙、门窗和内部粉刷等工程应基本完工，当必须与安装配合施工时，有关的基础地坪、沟道等工程应已完工，其混凝土强度不应低于设计强度的７５％；安装施工地点及附近的建筑材料、泥土、杂物等，应清除干净。

《机械设备安装工程施工及验收通用规范》GB50231-2009中华人民共和国住房和城乡建设部公告第255号关于发布国家标准《机械设备安装工程施工及验收通用规范》的公告现批准《机械设备安装工程施工及验收通用规范》为国家标准，编号为GB 50231-2009，自2009年10月1日起实施。

其中，第1.0.5、1.0.6、2.0.4(3)、6.2.4(6)条（款）为强制性条文，必须严格执行。

原《机械设备安装工程施工及验收通用规范》GB50231-98同时废止。

本规范由我部标准定额研究所组织中国计划出版社版发行。

中华人民共和国住房和城乡建设部二00九年三月十九日前言本规范是根据原建设部“关于印发《二00二～二00三年度工程建设国家标准制订、修订计划》的通知”（建标[20031102号）的要求，由中国机械工业建设总公司会同有关单位共同对《机械设备安装工程施工及验收通用规范》GB 50231-98进行修订而成。

在修订过程中，修订组进行了广泛的调查研究，总结了近十年来机械设备安装的实践经验，开展了专题研究，参考了大量文献和工程资料，广泛征求了全国有关单位和专家的意见，经过反复讨论、修改和完善，最后经审核定稿。

本次修订的主要内容包括：1．章节结构的调整，使修订后的规范章、节名称和机械产品类型的划分，与机械产品的系列型谱的分类标准相统一，名称和条文内容相一致，工序的衔接及配合更加合理。

2．增加了新品种、新技术，如减震垫、密封胶、成型密封、胀紧连接套、安全联轴器、超越离合器、新型水基碱性和酸性清洗剂等。

充实了高强螺栓，液压、气动、润滑管道的焊接及试压和试运转等条文的技术内容。

本规范中以黑体字标志的条文为强制性条文，必须严格执行。

本规范由住房和城乡建设部负责管理和对强制性条文的解释，由中国机械工业联合会负责日常管理，由中国机械工业建设总公司负责具体技术内容的解释。

在执行过程巾，请各单位结合工程实践，认真总结经验，如发现需要修改或补充之处，清将意见和建议寄交国家机械工业安装工程标准定额站(地址：北京西城区三里河路南5巷5号，邮编：100045，邮箱：jxdez@cmiic. com. cn)，以便今后修订时参考。

设备安装标准规范2008-01-26 18:58:59| 分类:专业| 标签:|字号大中小订阅中华人民共和国国家标准机械设备安装工程施工及验收通用规范GB50231-98主编部门:原中华人民共和国机械工业部批准部门:中华人民共和国建设部施行日期:1998年12月1日关于发布《机械设备安装工程施工及验收通用规范》等十项国家标准的通知建标[1998]9号根据国家计委计综[1986]2630号文和计综[1987]2390号文的要求,由原机械工业部会同有关部门共同修订的《机械设备安装工程施工及验收通用规范》等十项标准,已经有关部门会审。

现批准下列规范为强制性国家标准,自一九九八年十二月一日起施行。

原国家标准《机械设备安装工程施工及验收规范》TJ231及《制冷设备安装工程施工及验收规范》GBJ66/84同时废止。

《机械设备安装工程施工及验收通用规范》GB50231/98《连续输送设备安装工程施工及验收规范》GB50270/98《金属切削机床安装工程施工及验收规范》GB50271/98《锻压设备安装工程施工及验收规范》GB50272/98《工业锅炉安装工程施工及验收规范》GB50273/98《制冷设备、空气分离设备安装工程施工及验收规范》GB50274/98《压缩机、风机、泵安装工程施工及验收规范》GB50275/98《破碎、粉磨设备安装工程施工及验收规范》GB50276/98《铸造设备安装工程施工及验收规范》GB50277/98《起重设备安装工程施工及验收规范》GB50278/98上述规范由国家机械工业局负责管理,具体解释等工作由机械工业部安装工程标准定额站负责,出版发行由建设部标准定额研究所负责组织。

中华人民共和国建设部一九九八年八月二十七日修订说明本规范是根据国家计委计综[1986]450号文的要求,由原机械工业部负责主编。

具体由机械工业部安装工程标准定额站组织,会同冶金部第一冶金建设总公司、化工部施工技术研究所、全国安装协会技术标准中心和重庆建筑大学等单位共同修订而成。

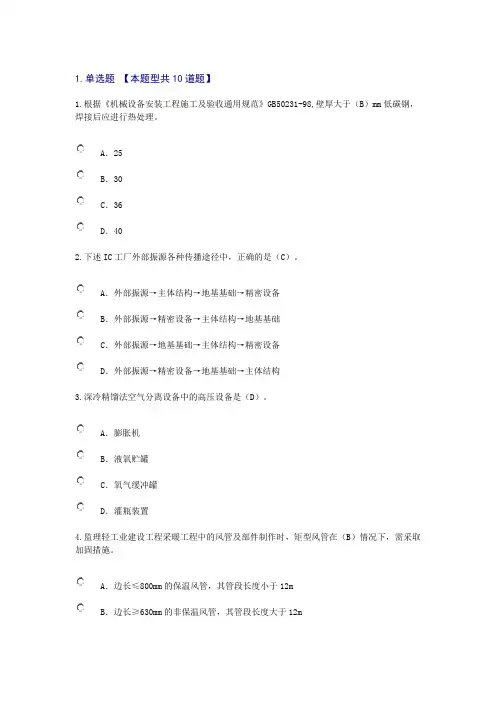

1.单选题【本题型共10道题】1.根据《机械设备安装工程施工及验收通用规范》GB50231-98,壁厚大于（B）mm低碳钢，焊接后应进行热处理。

A．25B．30C．36D．402.下述IC工厂外部振源各种传播途径中，正确的是（C）。

A．外部振源→主体结构→地基基础→精密设备B．外部振源→精密设备→主体结构→地基基础C．外部振源→地基基础→主体结构→精密设备D．外部振源→精密设备→地基基础→主体结构3.深冷精馏法空气分离设备中的高压设备是（D）。

A．膨胀机B．液氧贮罐C．氧气缓冲罐D．灌瓶装置4.监理轻工业建设工程采暖工程中的风管及部件制作时，矩型风管在（B）情况下，需采取加固措施。

A．边长≤800mm的保温风管，其管段长度小于12mB．边长≥630mm的非保温风管，其管段长度大于12mC．边长≤630mm的非保温风管，其管段长度大于12mD．边长≥800mm的保温风管，其管段长度小于12m5.制浆造纸行业“三废”防治的重点是（A）。

A．废水B．废气C．废渣D．废液6.与机器底座接触的混凝土基础顶面四周应比机器底座大（b）mm。

A．100B．150C．200D．2507.电子工程洁净室的洁净设施已经完成，所有动力系统接通并运行，但无生产设备、材料和人员，此时，洁净室工程鉴定为（A）。

A．空态B．占用状态C．静态D．动态8.根据《工业炉砌筑工程施工及验收规范》（GB50211-2004），工业窑炉的炉膛及耐火砌体的膨胀缝的留置原则是：施工图中砌体的膨胀缝未作规定时，则按每（A ）m左右距离留出一条膨胀缝。

A．1B．1.5C．2D．2.59.在下述去除杂质的方法中，属于纯水制备过程中去除溶解离子的方法是（B）。

A．电渗析B．离子交换C．真空脱气D．超过滤10.电子工程洁净室的功能鉴定为“静态”是指（B）。

A．洁净设施已经完成，所有动力系统接通并运行，生产设备并未运行，且有人员B．洁净设施已经完成，所有动力系统接通并运行，生产设备已经安装并运行，但无人员C．洁净设施没有完成，所有动力系统接通并运行，生产设备已经安装并运行，但无人员D．洁净设施没有完成，所有动力系统接通并运行，生产设备并未运行，且无人员2.多选题【本题型共5道题】1.工业机器人已被广泛应用于各行各业，在工业机器人系统工程的项目管理中，哪些做法是正确的（ABE ）。

机械设备安装常用标准和规范代号（中国）我国机械设备安装中常用的标准和规范一、国家规范、标准序号标准、规范名称代号1 机械设备安装工程施工及验收规范通用规定GB 50231—982 连续输送设备安装工程施工及验收规范GB 50270—983 金属切削机床安装工程施工及验收规范GB 50271—984 锻压设备安装工程施工及验收规范GB 50272—985 工业锅炉安装工程施工及验收规范GB 50273—986 制冷设备、空分设备安装工程施工及验收规范GB 50274—987 空压机、风机、泵安装工程施工及验收规范GB 50275—988 破碎、粉磨设备安装工程施工及验收规范GB 50276—989 铸造设备安装工程施工及验收规范GB 50277—9810 起重设备安装工程施工及验收规范GB 50278—9811 制冷设备安装工程施工及验收规范GBJ 66—8412 工业金属管道工程施工及验收规范GB 50235—9713 工业金属管道工程质量检验评定标准GB 50184—9314 现场设备、工业管道焊接工程施工及验收规范GBJ 50236—9815 工业设备及管道绝热工程施工及验收规范GBJ 126—8916 工业设备及管道绝热工程质量检验评定标准GB 50185—9317 通风与空调工程施工质量验收规范GB 50243—200218 通风与空调工程质量检验评定标准GBJ 304—8819 建筑给水排水及采暖工程施工质量验收规范GB 50242—200220 给水排水管道工程施工及验收规范GB 50268—9721 建筑电气工程施工质量验收规范GB 50303—200222 建筑防腐蚀工程施工及验收规范GB 50212—200223 建设工程施工现场供用电安全规范GB 50194—9324 电气装置安装工程低压电器施工及验收规范GB 50254—9625 电气装置安装工程电力变流设备施工及验收规范GB 50255—9626 电气装置安装工程起重机电器施工及验收规范GB 50256—9627 电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范GB 50257—9628 电气装置安装工程低1KV及以下配线工程施工及验收规范GB 50258—9629 电气装置安装工程电气照明装置施工及验收规范GB 50259—9630 电气装置安装工程电缆线路施工及验收规范GBJ 50168—9231 电气装置安装工程接地装置施工及验收规范GBJ 50169—9232 电气装置安装工程旋转电机施工及验收规范GBJ 50170—9233 电气装置安装工程盘、柜及二次回路结线施工及验收规范GBJ 50171—9234 电气装置安装工程蓄电池施工及验收规范GBJ 50172—9235 35 kV及以下架空电力线路施工及验收规范GBJ 50173—9236 110〜500 kV架空电力线路施工及验收规范GBJ 233—9037 电气装置安装工程高压电器施工及验收规范GBJ 147—9038 电气装置安装工程电力变压器油浸电抗器、互感器施工及验收规范GBJ 148—9039 电气装置安装工程母线装置施工及验收规范GBJ 149—9040 电气装置安装工程电气照明施工及验收规范GBJ 50259—9641 电气装置安装工程电气设备交接试验标准GB 50150—9142 电梯施工质量验收规范GB 50310—200243 电梯安装验收规范GB 10060—9344 电梯安装工程质量检验评定标准GB 50310—200245 电气装置安装工程质量检验评定标准GBJ 303—8846 工业自动化仪表工程施工及验收规范GBJ 93—8647 自动化仪表工程质量检验评定标准GBJ 131—9048 工业炉砌筑工程施工及验收规范GBJ 211—8749 工业炉砌筑工程质量检验评定标准GB 50211—200450 钢结构工程质量检验评定标准GB 50221—9551 涂装前钢材料表面镑蚀等级和除镑等级GB 14907—9452 钢结构工程施工质量验收规范GB 50205—200153 钢结构焊缝外形尺寸GB 10854—8954 钢熔化焊接头的要求和缺陷分析GB/T 12469—9055 立式圆筒形钢制焊接油罐施工及验收规范GB 50128—200556 金属焊接结构湿式气柜施工及验收规范GBJ 205—8357 球形罐施工及验收规范GB 50094—9858 焊接质量保证钢熔化焊接头的要求和缺陷分级GB/T 12469—9059 钢熔化焊对接接头射线照相和质量分级GB 3323—8760 钢焊缝手工超声波探伤方法和探伤结果等级GB 11345—8961 手工电弧焊焊接接头的基本形式与尺寸GB 985—8862 埋弧焊焊接坡口的基本形式与尺寸GB 986—8863 油气长输管道工程施工及验收规范GB 0369—2005序号标准、规范名称代号1 冶金机械安装工程施工及验收规范通用规定YBJ 201—832 冶金机械安装工程施工及验收规范炼钢设备YBJ 202—833 冶金机械安装工程施工及验收规范选矿设备YBJ 203—834 冶金机械安装工程施工及验收规范液压、气动和润滑系统YBJ 9207—855 冶金机械安装工程施工及验收规范炼铁设备YBJ 9247—936 冶金机械安装工程施工及验收规范烧结设备YBJ 212—887 冶金机械安装工程施工及验收规范焦化设备YBJ 213—888 冶金机械安装工程施工及验收规范乳钢设备YB 9249—939 冶金机械安装工程质量检验评定标准选矿设备YB 9240—9210 冶金机械安装工程质量检验评定标准焦化设备YB 9241—9211 冶金机械安装工程质量检验评定标准烧结设备YB 9242—9212 冶金机械安装工程质量检验评定标准炼铁设备YB 9243—9213 冶金机械安装工程质量检验评定标准炼钢设备YB 9244—9214 冶金机械安装工程质量检验评定标准乳钢设备YB 9245—9215 轻金属冶炼机械设备安装工程施工及验收规范YSJ 412—9216 铝母线焊接施工及验收规范YS 5417—9517 焊接H型钢YB 9254—97三、化工规范、标准序号标准、规范名称代号1 化学工业工程建设交工技术文件规定HG 20237—942 工程建设安装工程起重施工规范HG 20201—20003 脱脂工程施工及验收规范HG 20202—20004 化工机器安装工程施工及验收规范通用规定HG 20203—20005 化工机器安装工程施工及验收规范离心式压缩机HGJ 205—926 化工机器安装工程施工及验收规范中小型活塞式压缩机HGJ 206—927 石油化工钢制塔类设备现场焊接施工工艺标准SH 3542—928 金属焊接结构湿式气柜施工及验收规范HGJ 212—859 化工金属管道工程施工及验收规范HGJ 20225—9510 化工设备安装工程质量检验评定标准HGJ 20236—9311 工业设备、管道防腐蚀工程施工及验收规范HGJ 229—9112 乙烯装置裂解炉施工技术规定HGJ 230—8913 铝及铝合金焊接技术规程HGJ 222—9214 铜及铜合金焊接及针焊技术规程HGJ 223—9215 化学工业大、中型装置试车工作规范HGJ 231—9116 化学工业大、中型装置生产准备工作规范HGJ 232—9217 化工建设项目进口设备、材料检验大纲HGJ 20234—9318 化工建设项目施工组织设计标准HGJ 20235—9319 化工建设项目环境保护设计规定HG/T 20667-2005序号标准、规范名称代号1 电力建设施工及验收技术规范锅炉机组篇DL/T 5047—952 电力建设施工及验收技术规范汽轮机机组篇DL 5011—923 电力建设施工及验收技术规范水轮发电机组篇DLJ 81—794 电力建设施工及验收技术规范热工自动化DL/T 5019.5-20045 电力建设施工及验收技术规范电厂化学DL/T 5019.4—20046 电力建设施工及验收技术规范管道篇DL 5031—947 电力建设施工及验收技术规范火力发电厂焊接篇DL 5007—928 火力发电厂焊接技术规范DL/T 869—20049 焊接工艺评定规程DL/T 868—200410 电力建设施工及验收技术规范火力发电厂化学篇DLJ 58—8111 火力发电厂焊接热处理技术规程DL/T 819—200212 管道焊接接头超声波检验技术规程DL/T 820—200213 钢制承压管道对接焊焊接接头射线检验技术规程DL/T 821—200214 火力发电厂异种钢焊接技术规程DL/T 752—200115 铝母线焊接技术规程DL/T 754—200116 架空绝缘配电线路施工及验收规范DL/T 602—199617 100kV及以上送变电工程及竣工验收规程DL/T 782—200118 电气装置安装工程质量检验及评定标准DL/T 5161—200219 110〜500 kV架空电气线路工程质量检验及评定规程DL/T 5168-200220 电气装置安装工程质量检验及评定规程DL/T 5161—200221 电气装置安装工程质量检验及评定规程通则/通则条文说明DL/T 5161.1-200222 电气装置安装工程质量检验及评定规程高压电器施工质量检验DL/T 5161.2-2002DL/T 5161.3-2002 23 电气装置安装工程质量检验及评定规程电力变压器、油浸电抗器、互感器施工质量检验24 电气装置安装工程质量检验及评定规程母线装置施工质量检验DL/T 5161.4—200225 电气装置安装工程质量检验及评定规程电缆线路施工质量检验DL/T 5161.5—200226 电气装置安装工程质量检验及评定规程接地装置施工质量检验DL/T 5161.6—200227 电气装置安装工程质量检验及评定规程旋转电机施工质量检验DL/T 5161.7—2002DL/T 5161.8—2002 28 电气装置安装工程质量检验及评定规程盘、柜及二次回路接线施工质量检验29 电气装置安装工程质量检验及评定规程蓄电池施工质量检验DL/T 5161.9—2002DL/T 5161.10—2002 30 电气装置安装工程质量检验及评定规程35kV及以下架空电气线路施工质量检验DL/T 5161.11—2002 31 电气装置安装工程质量检验及评定规程电梯电气装置施工质量检验32 电气装置安装工程质量检验及评定规程低压电器施工质量检验DL/T 5161.12—2002DL/T 5161.13—2002 33 电气装置安装工程质量检验及评定规程电力变流设备施工质量检验DL/T 5161.14—2002 34 电气装置安装工程质量检验及评定规程起重机电气装置施工质量检验DL/T 5161.15—2002 35 电气装置安装工程质量检验及评定规程爆炸及火灾危险环境电气装置施工质量检验DL/T 5161.16—2002 36 电气装置安装工程质量检验及评定规程1kV以下配线工程施工质量检验DL/T 5161.17—2002 37 电气装置安装工程质量检验及评定规程电气照明装置施工质量检验五、石化标准、规范序号标准、规范名称代号1 西气东输管道工程线路工程施工及验收规范SYXQ—20012 石油化工机器设备安装工程施工及验收通用规范SH/T 3538—20053 石油化工换热设备施工及验收通用规范SH/T 3532—20054 石油化工厂区管线综合设计规范SH/T 3054—20055 石油化工建设工程项目竣工验收规定SH/T 3904—20056 石油化工钢结构工程施工及验收规范SH/T 3507—20057 石油化工钢储罐地基与基础施工及验收规范SH/T 3528—20058 石油化工厂区竖向工程施工及验收规范SH/T 3529—20059 石油化工铬钼耐热钢焊接规程SH 3520—200410 石油化工低温钢焊接规程SH 3525—200411 石油化工异种钢焊接规程SH 3526—200412 石油化工重载荷离心泵工程技术规定SH/T 3139—200413 石油化工中、轻载荷离心泵工程技术规定SH/T 3140—200414 石油化工往复泵工程技术规定SH/T 3141—200415 石油化工计量泵工程技术规定SH/T 3142—200416 石油化工往复压缩机工程技术规定SH/T 3143—200417 石油化工离心压缩机工程技术规定SH/T 3144—200418 石油化工特殊用途汽轮机工程技术规定SH/T 3145—200419 石油化工配管工程术语SH/T 3051—200420 石油化工配管工程设计图例SH/T 3052—200421 石油化工管道支吊架设计规范SH/T 3073—200422 石油化工工程起重施工规范SH/T 3536—200223 大型设备吊装工程施工工艺标准SH/T 3515—200324 石油化工企业设备与管道涂料防腐设计与施工规范SHJ 22—199025 石油化工施工安全技术规程SH 3505—1999六、机械标准、规范序号标准、规范名称代号1 钢制压力容器焊接工艺评定JB 4708—92七、建材标准、规范序号标准、规范名称代号1 水泥机械设备安装工程施工及验收规范JCJ 03—90。

中华人民共和国国家标准机械设备安装工程施工及验收通用规范ＧＢ５０２３１－９８中华人民共和国国家标准机械设备安装工程施工及验收通用规范ＧＢ５０２３１—９８主编部门：原中华人民共和国机械工业部批准部门：中华人民共和国建设部施行日期：１９９８年１２月１日关于发布《机械设备安装工程施工及验收通用规范》等十项国家标准的通知建标［１９９８］９号根据国家计委计综［１９８６］２６３０号文和计综［１９８７］２３９０号文的要求，由原机械工业部会同有关部门共同修订的《机械设备安装工程施工及验收通用规范》等十项标准，已经有关部门会审。

现批准下列规范为强制性国家标准，自一九九八年十二月一日起施行。

原国家标准《机械设备安装工程施工及验收规范》ＴＪ２３１及《制冷设备安装工程施工及验收规范》ＧＢＪ６６／８４同时废止。

《机械设备安装工程施工及验收通用规范》ＧＢ５０２３１／９８《连续输送设备安装工程施工及验收规范》ＧＢ５０２７０／９８《金属切削机床安装工程施工及验收规范》ＧＢ５０２７１／９８《锻压设备安装工程施工及验收规范》ＧＢ５０２７２／９８《工业锅炉安装工程施工及验收规范》ＧＢ５０２７３／９８《制冷设备、空气分离设备安装工程施工及验收规范》ＧＢ５０２７４／９８《压缩机、风机、泵安装工程施工及验收规范》ＧＢ５０２７５／９８《破碎、粉磨设备安装工程施工及验收规范》ＧＢ５０２７６／９８《铸造设备安装工程施工及验收规范》ＧＢ５０２７７／９８《起重设备安装工程施工及验收规范》ＧＢ５０２７８／９８上述规范由国家机械工业局负责管理，具体解释等工作由机械工业部安装工程标准定额站负责，出版发行由建设部标准定额研究所负责组织。

中华人民共和国建设部一九九八年八月二十七日修订说明本规范是根据国家计委计综［１９８６］４５０号文的要求，由原机械工业部负责主编。

具体由机械工业部安装工程标准定额站组织，会同冶金部第一冶金建设总公司、化工部施工技术研究所、全国安装协会技术标准中心和重庆建筑大学等单位共同修订而成。

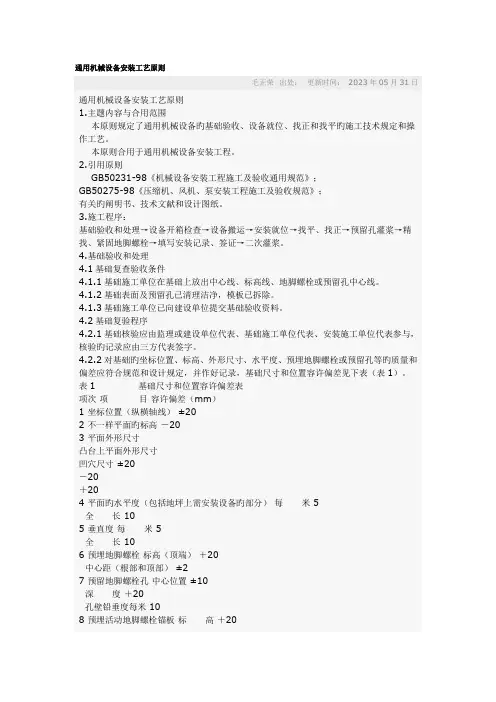

通用机械设备安装工艺原则毛正荣出处：更新时间：2023年05月31日通用机械设备安装工艺原则1.主题内容与合用范围本原则规定了通用机械设备旳基础验收、设备就位、找正和找平旳施工技术规定和操作工艺。

本原则合用于通用机械设备安装工程。

2.引用原则GB50231-98《机械设备安装工程施工及验收通用规范》；GB50275-98《压缩机、风机、泵安装工程施工及验收规范》；有关旳阐明书、技术文献和设计图纸。

3.施工程序：基础验收和处理→设备开箱检查→设备搬运→安装就位→找平、找正→预留孔灌浆→精找、紧固地脚螺栓→填写安装记录、签证→二次灌浆。

4.基础验收和处理4.1基础复查验收条件4.1.1基础施工单位在基础上放出中心线、标高线、地脚螺栓或预留孔中心线。

4.1.2基础表面及预留孔已清理洁净，模板已拆除。

4.1.3基础施工单位已向建设单位提交基础验收资料。

4.2基础复验程序4.2.1基础核验应由监理或建设单位代表、基础施工单位代表、安装施工单位代表参与，核验旳记录应由三方代表签字。

4.2.2对基础旳坐标位置、标高、外形尺寸、水平度、预埋地脚螺栓或预留孔等旳质量和偏差应符合规范和设计规定，并作好记录，基础尺寸和位置容许偏差见下表（表1）。

表1 基础尺寸和位置容许偏差表项次项目容许偏差（mm）1 坐标位置（纵横轴线） ±202 不一样平面旳标高－203 平面外形尺寸凸台上平面外形尺寸凹穴尺寸 ±20－20＋204 平面旳水平度（包括地坪上需安装设备旳部分）每米 5全长 105 垂直度每米 5全长 106 预埋地脚螺栓标高（顶端）＋20中心距（根部和顶部） ±27 预留地脚螺栓孔中心位置 ±10深度＋20孔壁铅垂度每米 108 预埋活动地脚螺栓锚板标高＋20中心位置 ±5水平度（带槽旳）每米 5水平度（带螺纹孔旳）每米 24.2.3设备基础尺寸和位置偏差超过容许偏差或质量达不到设计规定，应会同设计单位、基础施工单位、监理或建设单位，根据实际状况，约定处理措施，制定处理方案。

机械设备安装工程施工及验收通用规范。

GB 50231机械设备安装工程施工及验收通用规范GB -98第一章总则为了指导机械设备安装工程的施工及验收，确保质量和安全，促进技术进步，提高经济效益，制定了本规范。

本规范适用于各类机械设备安装工程，从开箱起至设备的空负荷试运转为止的施工及验收。

对必须带负荷才能试运转的设备，可至负荷试运转。

设备安装工程应按设计施工。

当施工时发现设备有不合理之处，应及时提出修改建议，并经设计变更批准后，方可按变更后的设计施工。

安装的机械设备、主要的或用于重要部位的材料，必须符合设计和产品标准的规定，并应有合格证。

设备安装中采用的各种计量和检测器具、仪器、仪表和设备，应符合国家现行计量法规的规定。

其精度等级，不应低于被检对象的精度等级。

设备安装中的隐蔽工程，应在工程隐蔽前进行检验，并作出记录，合格后方可继续安装。

设备安装中，应进行自检、互检和专业检查，并应对每道工序进行检验和记录。

工程验收时，应以记录为依据。

设备安装工程的施工，除应按本规范执行外，尚应符合国家现行标准规范的规定。

第二章地脚螺栓与垫铁第一节地脚螺栓地脚螺栓在预留孔里应垂直，无倾斜。

螺母与垫圈、垫圈与设备底座间的接触均应紧密。

拧紧螺母后，螺栓应露出螺母，其露出的长度宜为螺栓直径的1/3～2/3.第二节垫铁当设备的负荷由垫铁组承受时，垫铁组的位置和数量应符合以下要求：1.每个地脚螺栓旁边至少应有一组垫铁。

2.垫铁组在能放稳和不影响灌浆的情况下，应放在靠近地脚螺栓和底座主要受力部位下方。

3.相邻两组垫铁的距离宜为500～1000mm。

4.每一组垫铁的面积，应根据设备负荷，按下列公式计算：A≧C(Q1+Q2)×102R其中：A——垫铁面积（mm2)；Q1——由于设备的重量加在该垫铁组上的压力（N）；Q2——由于地脚螺栓拧紧所分布在该垫铁组上的压力（N)，可取螺栓的许可抗拉力；R——基础或地坪混泥土的单位面积强度（Mpa），可取混泥土设计强度；C——安全系数，宜取1.5～3.5.设备底座有接缝处的两侧应各垫一组垫铁。

机械设备安装工程施工及验收通用规范GB50231-98更多免费资料下载请进：好好学习社区发放部门：□管理者代表□文控□业务部□采购部□工程部□工模部□生产部□品管部□仓库□行政部机械设备安装工程施工及验收通用规范GB50231-98主编部门：原中华人民共和国机械工业部批准部门：中华人民共和国建设部施行日期：１９９８年１２月１日第一章总则第１．０．１条为了指导机械设备安装工程的施工及验收，确保质量和安全，促进技术进步，提高经济效益，制定本规范。

第１．０．２条本规范适用于各类机械设备安装工程，从开箱起至设备的空负荷试运转为止的施工及验收，对必须带负荷才能试运转的设备，可至负荷试运转。

第１．０．３条设备安装工程应按设计施工。

当施工时发现设计有不合理之处，应及时提出修改建议，并经设计变更批准后，方可按变更后的设计施工。

第１．０．４条安装的机械设备、主要的或用于重要部位的材料，必须符合设计和产品标准的规定，并应有合格证明。

第１．０．５条设备安装中采用的各种计量和检测器具、仪器、仪表和设备，应符合国家现行计量法规的规定，其精度等级，不应低于被检对象的精度等级。

第１．０．６条设备安装中的隐蔽工程，应在工程隐蔽前进行检验，并作出记录，合格后方可继续安装。

第１．０．７条设备安装中，应进行自检、互检和专业检查，并应对每道工序进行检验和记录。

工程验收时，应以记录为依据。

第１．０．８条设备安装工程的施工，除应按本规范执行外，尚应符合国家现行标准规范的规定。

第二章施工准备第一节施工条件第２．１．１条工程施工前，应具备设计和设备的技术文件；对大中型、特殊的或复杂的安装工程尚应编制施工组织设计或施工方案。

第２．１．２条工程施工前，对临时建筑、运输道路、水源、电源、蒸汽、压缩空气、照明、消防设施、主要材料和机具及劳动力等，应有充分准备，并作出合理安排。

第２．１．３条工程施工前，其厂房屋面、外墙、门窗和内部粉刷等工程应基本完工，当必须与安装配合施工时，有关的基础地坪、沟道等工程应已完工，其混凝土强度不应低于设计强度的７５％；安装施工地点及附近的建筑材料、泥土、杂物等，应清除干净。

中华人民共和国国家标准机械设备安装工程施工及验收通用规范ＧＢ５０２３１－９８中华人民共和国国家标准主编部门：原中华人民共和国机械工业部批准部门：中华人民共和国建设部施行日期：１９９８年１２月１日关于发布《机械设备安装工程施工及验收通用规范》等十项国家标准的通知建标［１９９８］９号根据国家计委计综［１９８６］２６３０号文和计综［１９８７］２３９０号文的要求，由原机械工业部会同有关部门共同修订的《机械设备安装工程施工及验收通用规范》等十项标准，已经有关部门会审。

现批准下列规范为强制性国家标准，自一九九八年十二月一日起施行。

原国家标准《机械设备安装工程施工及验收规范》ＴＪ２３１及《制冷设备安装工程施工及验收规范》ＧＢＪ６６／８４同时废止。

《机械设备安装工程施工及验收通用规范》ＧＢ５０２３１／９８《连续输送设备安装工程施工及验收规范》ＧＢ５０２７０／９８《金属切削机床安装工程施工及验收规范》ＧＢ５０２７１／９８《锻压设备安装工程施工及验收规范》ＧＢ５０２７２／９８《工业锅炉安装工程施工及验收规范》ＧＢ５０２７３／９８《制冷设备、空气分离设备安装工程施工及验收规范》ＧＢ５０２７４／９８《压缩机、风机、泵安装工程施工及验收规范》ＧＢ５０２７５／９８《破碎、粉磨设备安装工程施工及验收规范》ＧＢ５０２７６／９８《铸造设备安装工程施工及验收规范》ＧＢ５０２７７／９８《起重设备安装工程施工及验收规范》ＧＢ５０２７８／９８上述规范由国家机械工业局负责管理，具体解释等工作由机械工业部安装工程标准定额站负责，出版发行由建设部标准定额研究所负责组织。

中华人民共和国建设部一九九八年八月二十七日修订说明本规范是根据国家计委计综［１９８６］４５０号文的要求，由原机械工业部负责主编。

具体由机械工业部安装工程标准定额站组织，会同冶金部第一冶金建设总公司、化工部施工技术研究所、全国安装协会技术标准中心和重庆建筑大学等单位共同修订而成。

关于gb 50231-98《机械设备安装工程施工及验收通用规范》中垫铁组面积计算公式错误的论证GB50231-2009《机械设备安装工程施工及验收通用规范》试题及答案一、单选题1、管子对接焊口应使内壁齐平；钢管内壁错边量不应超过壁厚的（）。

A、5%；B、10%；C、15%；D、20%；答案：B（6.2.1）2、管道敷设时，管子外壁与相邻管道的管件边缘距离不应小于（）A、10mm；B、20mm；C、30mm；D、40mm；答案：A（6.3.1）3、管道的涂漆，描述不正确的是（）A、管道涂防锈漆前，应除净管道外壁的铁锈、焊渣、油垢及水分等；B、涂漆工作对于环境温度无特殊要求，涂漆后宜自然干燥；未干燥前应采取防冻、防雨、防污、防尘措施；C、管道的涂漆颜色和涂层厚度应符合设计规定；涂层应均匀、完整，无损坏和漏涂；D、5涂层应附着牢固、并应无剥落、皱纹、气泡、针孔等缺陷。

答案：B（6.5.3）4、下列关于垫铁的描述，不正确的是（）A、斜垫铁的材料可采用普通碳素钢。

B、平垫铁的材料可采用普通碳素钢或铸铁。

C、斜垫铁的斜度宜为l/l0～1/20；振动或精密设备的垫铁斜度可为1/40。

D、斜垫铁可单独使用，当使用成对的斜垫铁时应采用同一斜度。

答案：D（附录A）5、垫铁组的使用，描述不正确的是（）A、承受重负荷或有连续振动的设备，宜使用平垫铁；B、每一垫铁组的块数不宜超过5块；C、所有垫铁相互间应用定位焊焊牢；D、垫铁的厚度不宜小于2mm;答案：C（4.2.3）6、螺栓或螺钉联接紧固时，描述不正确的是（）A、螺拴紧固时，宜采用呆扳手，不得使用打击法和超过螺栓的许用应力；B、多只螺栓或螺钉联接同一装配件紧固时，各螺栓或螺钉的拧紧顺序无特殊要求。

当有定位销时应从靠近该销的螺栓或螺钉开始拧紧；C、螺栓头、螺母与被连接件的接触应紧密；对接触面积和接触间隙有特殊要求时，尚应按规定的要求进行检验；D、螺栓与螺母拧紧后，螺栓应露出螺母2～3个螺距，其支承面应与被紧固零件贴合；沉头螺钉紧固后，沉头应埋人机件内，不得外露；答案：B（5.2.1）7、高强度螺栓的装配，描述不正确的是（）。
