海湾消防模块安装接线示意图整理齐全

常用海湾消防模块接线图一、 GST-LD-8319输入模块对外接线端子图如图1-33 ：图中端子说明以下：Z1 、 Z2 ：接控制器二总线，无极性D1 、 D2 ：接直流 24V ，无极性O- 、O+ ：输出，有极性GST-LD-8319 输入模块与非编码探测器串连连结时，探测器的底座上应接二极管1N5819 ，且输出回路终端一定接GST-LD-8320 或 GST-LD-8320A 终端器，终端器可当探测器底座使用，即在此终端器上可安装非编码探测器，其系统组成图如图1-34 ：当终端器不作为探测器底座使用时，应加装上盖，系统组成图如图1-35 ：二、 GST-LD-8300 输入模块本模块的外形及构造与GST-LD-8319 输入模块同样，安装方法也同样，其对外端子表示如图2-29此中：Z1 、 Z2 ：与控制器信号二总线连结的端子I、G：与设施的无源常开触点（设施动作闭合报警型）连结；也可经过电子编码器设置为常闭输入模块与拥有常开无源触点的现场设施连结方法如图2-30 所示。

模块输入设定参数设为常开检线。

模块与拥有常闭无源触点的现场设施连结方法如图2-31 所示，模块输入设定参数设为常闭检线。

三、 GST-LD-8301 输入输出模块GST-LD-8301 模块的外形尺寸及构造与GST-LD-8319 输入模块同样，安装方法也同样，其对外端子表示图如图2-32 ：此中：Z1 、 Z2 ：接火灾报警控制器信号二总线，无极性D1 、 D2 ：DC24V 电源输入端子，无极性G、 NG 、V+ 、 NO ：DC24V有源输出协助端子，出厂默以为有源输出：G 和 NG 短接、 V+ 和 NO 短接当需无源常开输出：应将G、 NG 、V+ 、NO 之间的短路片断开。

I、G：与被控制设施无源常开触点连结，用于实现设施动作回答确认（也可经过电子编码器设为常闭输入或自回答）COM 、 S-：有源输出端子，启动后输出DC24V ， COM 为正极、 S-为负极COM 、 NO ：无源常开输出端子模块输入端假如设置为“常开检线”状态输入，模块输入线尾端（远离模块端）一定并联一个 4.7k Ω的终端电阻；模块输入端假如设置为“常闭检线”状态输入模块输入线尾端（远离模块端）一定串连一个 4.7k Ω的终端电阻。

海湾100B声光报警器安装接线示意图HX-100B声光报警器是海湾报警系统最为常用的一个产品，今天海湾消防设备工程师将为大家讲解海湾100B声光报警器安装示意图和接线示意图。

海湾100B火灾声光警报器外形示意图如图2-19：HX-100B火灾声光警报器采用壁挂式安装，在普通高度空间下，以距顶棚0.2m处为宜。

火灾声光警报器接线端子示意图如图2-20：其中：Z1、Z2：与火灾报警控制器信号二总线连接的端子，对于HX-100A型火灾声光警报器，此端子无效D1、D2：与DC24V电源线连接的端子，无极性S1、G：外控输入端子可以利用手动火灾报警按钮的无源常开触点直接控制编码型的火灾声光警报器启动，系统接线示意图如图2-21：布线要求：信号二总线Z1、Z2采用阻燃RVS型双绞线，截面积≥1.0mm2；电源线D1、D2采用阻燃BV 线，截面积≥1.5mm2；S1、G采用阻燃RV线，截面积≥0.5mm2。

HX-100B/T火灾声光警报器信号总线和电源线与警报器底壳端子连接处应做密封处理（这种方式中，消火栓按钮按下，O、G端输出DC24V电源，可直接控制消防泵的启动，泵运行后，泵控制箱上的无源动作触点信号通过I、G端返回按钮，可以点亮按钮上的绿色回答指示灯。

当设备启动电流大于100mA时，应通过GST-LD-8302切换模块进行转换，通过GST-LD-8302转换直接启泵方式应用示意图如图2-14所示：海湾消防按钮接线及应用示意图海湾报警之家/ 2012-10-16海湾报警之家工程师本节将为大家讲解海湾消防按钮的接线示意图，海湾消防报警按钮常用型号有：J-SAM-GST9121和J-SAM-GST9122两种。

一、J-SAM-GST9121海湾消防按钮接线示意图手动火灾报警按钮外接端子示意图如图2- 7。

其中：Z1、Z2：无极性信号二总线接线端子。

K1、K2：额定DC30V/100mA无源常开输出端子，当报警按钮按下时，输出触点闭合信号，可直接控制外部设备。

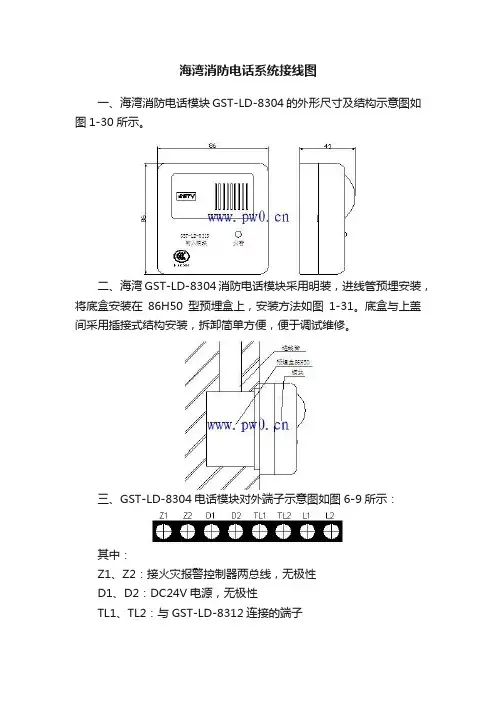

海湾消防电话系统接线图
一、海湾消防电话模块GST-LD-8304的外形尺寸及结构示意图如图1-30所示。

二、海湾GST-LD-8304消防电话模块采用明装，进线管预埋安装，将底盒安装在86H50型预埋盒上，安装方法如图1-31。

底盒与上盖间采用插接式结构安装，拆卸简单方便，便于调试维修。

三、GST-LD-8304电话模块对外端子示意图如图6-9所示：
其中：
Z1、Z2：接火灾报警控制器两总线，无极性
D1、D2：DC24V电源，无极性
TL1、TL2：与GST-LD-8312连接的端子
L1、L2：消防电话总线，无极性
四、布线要求
Z1、Z2采用截面积≥1.0mm2的阻燃RVS双绞线，DC24V电源线采用截面积≥1.5mm2的阻燃BV线，TL1、TL2、L1、L2采用截面积≥1.0mm2的阻燃RVVP屏蔽线。

五、海湾电话模块应用方法
系统接线图如图6- 10所示。

海湾消防模块安装接线示意图整理齐全简介海湾消防模块是一种广泛应用于楼宇消防系统中的消防控制设备，具有可靠性高、使用简单、安装方便等优点。

然而，在安装过程中，不少安装工程师对于其接线过程可能存在一些困惑。

因此，本文将通过整理齐全的接线示意图的形式，为安装工程师提供参考。

海湾消防模块接线说明海湾消防模块的接线主要分为三部分：外观及接口定义、总线连接、电源连接。

下面分别对这三部分进行详细说明。

外观及接口定义海湾消防模块外观及接口定义示意图海湾消防模块外观及接口定义示意图1.RS-485总线接口：该接口用于连接总线， RS-485总线是常见的开放式总线结构，其使用简单，传输距离长，应用广泛。

2.电源连接器：该连接器用于连接电源，电源输入范围为DC 12V-24V。

3.报警器连接：该接口用于连接消防报警设备，可以选择无源（接口6）、有源（接口7）两种类型的连接方式。

4.灭火器连接：该接口用于连接灭火设备，可以选择有源（接口8）和无源（接口9）两种接线方式。

5.功率输出接口：该接口用于控制消防泵、照明等设备开关，一般需要根据使用需求进行接线。

总线连接总线连接是海湾消防模块安装过程中最为重要的步骤之一，一个好的总线连接可以保证消防系统的正常运行和稳定性。

关于总线连接的流程，可参考以下步骤：1.将每个模块的RS-485总线接口上的端子分别连接起来。

在连接时，需要注意的是针对总线接口，其A、B 接脚分别需要连接到对应的线上。

2.最后一台设备总线接口需要进行套换操作，即将其A、B 接口调换位置，使得公共端B位于总线末端。

总线接线示意图如下：模块名称表名称线序号线编号模块 A TB1 1 A模块 B TB1 2 B模块 C TB1 3 A模块 D TB1 4 B模块 E TB1 5 A模块 F TB1 6 B模块 G TB1 7 A模块 H TB1 8 B模块 I TB1 9 A模块 J TB1 10 B电源连接海湾消防模块采用直流电源供电，电源输入范围DC 12V-24V。

常用海湾消防模块接线图、GST-LD-8319 输入模块对外接线端子图如图1-33 :蔓1-33图中端子说明如下：Z1、Z2 :接控制器二总线，无极性D1、D2 :接直流24V，无极性O-、O+ :输出，有极性GST-LD-8319输入模块与非编码探测器串联连接时，探测器的底座上应接二极管1N5819，且输岀回路终端必须接GST-LD-8320 或GST-LD-8320A 终端器，终端器可当探测器底座使用，即在此终端器上可安装非编码探测器，其系统构成图如图1-34 :二极昔二极管Dt D2 Zt Z2 0- 0--O输入模块非編码融1器非蝙码探测器I 1-34当终端器不作为探测器底座使用时，应加装上盖，系统构成图如图1-35 :非編码探测器 非編码探测器 终端黠Z 1-35、GST-LD-8300 输入模块本模块的外形及结构与 GST-LD-8319 输入模块相同，安装方法也相同，其对外端子示意如图2-29Z1 22 I G圏 2-29其中：Z1、Z2 :与控制器信号二总线连接的端子I 、G :与设备的无源常开触点（设备动作闭合报警型）连接；也可通过电子编码器设置为常闭输入 模块与具有常开无源触点的现场设备连接方法如图2-30所示。

模块输入设定参数设为常开检线。

二扱管 二极营0 O输入模块2-31G3T*LD-S30tI E常闭融点现场设备匡2-31GST-LD-8301GST-LD-8301 GST-LD-83192-32Z1 Z2 D1 D2 G NG W NO J G COM S-图2*32Z1 Z2D1 D2 DC24VG NG V+ NO DC24VG NG V+ NOI GG NG V+ NOCOM S-COM NODC24V COM S-,G NG V+ NOIN4007a.)2-34)COM S-4.7k4.7k4.7k2-33(图2-33GND ------------ 'Z! ---------------Z2 --------------图2-34b.模块无源输出触点控制设备的接线示意图如图2-35（无源常开检线输入）、图2-36所示（无源常闭检线输入）:^2- 36四、GST-LD-8303 输入输出模块模块的安装方法与GST-LD-8319输入模块相同，其对外端子示意图如图2-45 :21 1201 D2 II G 12 G S1+ S1- S2+ S2-S 2- 45其中：Z1、Z2 :接火灾报警控制器信号二总线，无极性D1、D2 : DC24V电源输入端子，无极性I1、G I2、GS1+ 、S1- ：第一路有源输出端子S2+、S2- ：第二路有源输出端子4.7k）必须串联一个 4.7kJ 4.7k串联一个IN4007 二极管。

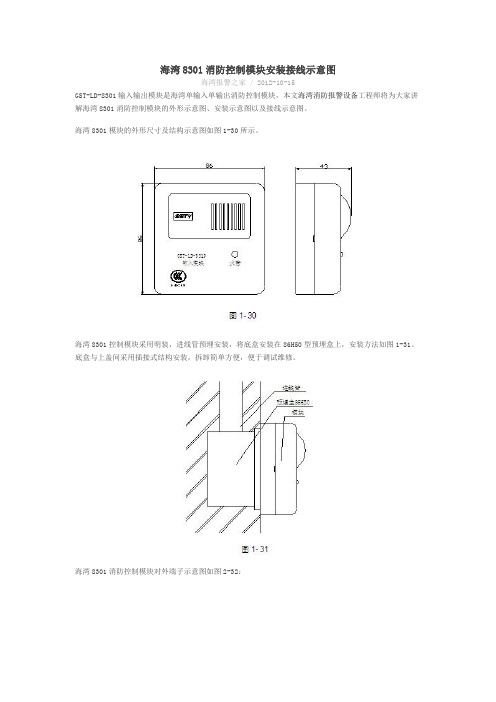

海湾8301消防控制模块安装接线示意图海湾报警之家 / 2012-10-15GST-LD-8301输入输出模块是海湾单输入单输出消防控制模块，本文海湾消防报警设备工程师将为大家讲解海湾8301消防控制模块的外形示意图、安装示意图以及接线示意图。

海湾8301模块的外形尺寸及结构示意图如图1-30所示。

海湾8301控制模块采用明装，进线管预埋安装，将底盒安装在86H50型预埋盒上，安装方法如图1-31。

底盒与上盖间采用插接式结构安装，拆卸简单方便，便于调试维修。

海湾8301消防控制模块对外端子示意图如图2-32：其中：Z1、Z2：接火灾报警控制器信号二总线，无极性D1、D2：DC24V电源输入端子，无极性G、NG、V+、NO：DC24V有源输出辅助端子，出厂默认为有源输出：G和NG短接、V+和NO短接当需无源常开输出：应将G、NG、V+、NO之间的短路片断开。

I、G：与被控制设备无源常开触点连接，用于实现设备动作回答确认（也可通过电子编码器设为常闭输入或自回答）COM、S-：有源输出端子，启动后输出DC24V，COM为正极、S-为负极COM、NO：无源常开输出端子布线要求：信号总线Z1、Z2采用阻燃RVS型双绞线，截面积≥1.0mm2；电源线D1、D2采用阻燃BV线，截面积≥1.5mm2；G、NG、V+、NO、COM、S-、I采用阻燃RV线，截面积≥1.0mm2。

应用方法模块输入端如果设置为“常开检线”状态输入，模块输入线末端（远离模块端）必须并联一个4.7kΩ的终端电阻；模块输入端如果设置为“常闭检线”状态输入模块输入线末端（远离模块端）必须串联一个4.7k Ω的终端电阻。

模块为有源输出时,G和NG、V+、NO应该短接，COM、S-有源输出端应并联一个4.7kΩ的终端电阻，并串联一个IN4007二极管。

a.模块通过有源输出直接驱动一台排烟口或防火阀等（电动脱扣式）设备的接线示意图如图2-33(无源常开检线输入)、图2-34所示（无源常闭检线输入)：b.模块无源输出触点控制设备的接线示意图如图2-35(无源常开检线输入)、图2-36所示(无源常闭检线输入)：海湾卷帘门两步降消防模块安装接线示意图海湾报警之家 / 2012-10-15GST-LD-8303输入/输出模块是一种总线制控制接口，可用于完成对二步降防火卷帘门、水泵、排烟风机等双动作设备的控制。

海湾100B声光报警器安装接线示意图HX-100B声光报警器是海湾报警系统最为常用的一个产品，今天海湾消防设备工程师将为大家讲解海湾100B声光报警器安装示意图和接线示意图。

海湾100B火灾声光警报器外形示意图如图2-19：HX-100B火灾声光警报器采用壁挂式安装，在普通高度空间下，以距顶棚0.2m处为宜。

火灾声光警报器接线端子示意图如图2-20：其中：Z1、Z2：与火灾报警控制器信号二总线连接的端子，对于HX-100A型火灾声光警报器，此端子无效D1、D2：与DC24V电源线连接的端子，无极性S1、G：外控输入端子可以利用手动火灾报警按钮的无源常开触点直接控制编码型的火灾声光警报器启动，系统接线示意图如图2-21：布线要求：信号二总线Z1、Z2采用阻燃RVS型双绞线，截面积≥1.0mm2；电源线D1、D2采用阻燃BV线，截面积≥1.5mm2；S1、G采用阻燃RV线，截面积≥0.5mm2。

HX-100B/T火灾声光警报器信号总线和电源线与警报器底壳端子连接处应做密封处理（这种方式中，消火栓按钮按下，O、G端输出DC24V电源，可直接控制消防泵的启动，泵运行后，泵控制箱上的无源动作触点信号通过I、G端返回按钮，可以点亮按钮上的绿色回答指示灯。

当设备启动电流大于100mA时，应通过GST-LD-8302切换模块进行转换，通过GST-LD-8302转换直接启泵方式应用示意图如图2-14所示：海湾消防按钮接线及应用示意图海湾报警之家 / 2012-10-16海湾报警之家工程师本节将为大家讲解海湾消防按钮的接线示意图，海湾消防报警按钮常用型号有：J-SAM-GST9121和J-SAM-GST9122两种。

一、J-SAM-GST9121海湾消防按钮接线示意图手动火灾报警按钮外接端子示意图如图2- 7。

其中：Z1、Z2：无极性信号二总线接线端子。

K1、K2：额定DC30V/100mA无源常开输出端子，当报警按钮按下时，输出触点闭合信号，可直接控制外部设备。

海湾—消防模块接线图1、GST-LD-8300A输入模块GST-LD-8300A输入模块，用于接收消防联动设备输入的常开或常闭开关量信号，并将联动信息传回火灾报警控制器（联动型）。

主要用于配接现场各种主动型设备如水流指示器、压力开关、位置开关、信号阀及能够送回开关信号的外部联动设备等。

这些设备动作后，输出的动作信号可由模块通过信号二总线送入火灾报警控制器，产生报警，并可通过火灾报警控制器来联动其它相关设备动作。

此模块用于连接需要火灾报警控制器控制的消防联动设备，如排烟阀、送风阀、防火阀等，并可接收设备的动作回答信号。

模块输入端如果设置为“常闭检线”状态输入，模块输入线末端（远离模块端）必须串联一个4.7kΩ的终端电阻；模块输入端如果设置为“常开检线”状态输入，模块输入线末端（远离模块端）必须并联一个4.7kΩ的终端电阻。

GST-LD-8300A输入模块与现场设备的接线：a.模块与具有常开无源触点的现场设备连接方法如图①所示。

模块输入设定参数设为常开检线。

b.模块与具有常闭无源触点的现场设备连接方法如图②所示，模块输入设定参数设为常闭检线。

GST-LD-8300A输入模块接线图①GST-LD-8300A输入模块接线图②GST-LD-8301A输入/输出模块模块用于连接需要火灾报警控制器控制的消防联动设备，如排烟阀、送风阀、防火阀等，并可接收设备的动作回答信号。

模块输入端如果设置为“常开检线”状态输入，模块输入线末端（远离模块端）必须并联一个4.7kΩ的终端电阻；模块输入端如果设置为“常闭检线”状态输入模块输入线末端（远离模块端）必须串联一个4.7kΩ的终端电阻。

输出控制电压可由被控设备提供，若被控设备不能提供，可从模块DC24V电源侧取电。

模块无源输出触点控制设备，模块与被控制设备的接线示意图如图2-39图2-40（图①输入常开检线，图②入常闭检线）:GST-LD-8301A输入/输出模块接线图①图②注意：部分防火卷帘控制器、电梯控制箱等设备因其采用比较器或逻辑电平类输入、启动电流微小，容易受到线路或空间干扰自身产生误动作，不建议使用。

海湾100B声光报警器安装接线示意图HX-100B是海湾报警系统最为常用的一个产品，今天工程师将为大家讲解海湾100B声光报警器安装示意图和接线示意图。

海湾100B火灾声光警报器外形示意图如图2-19：HX-100B火灾声光警报器采用壁挂式安装，在普通高度空间下，以距顶棚0.2m处为宜。

火灾声光警报器接线端子示意图如图2-20：其中：Z1、Z2：与火灾报警控制器信号二总线连接的端子，对于HX-100A型火灾声光警报器，此端子无效D1、D2：与DC24V电源线连接的端子，无极性S1、G：外控输入端子可以利用手动火灾报警按钮的无源常开触点直接控制编码型的火灾声光警报器启动，系统接线示意图如图2-21：布线要求：信号二总线Z1、Z2采用阻燃RVS型双绞线，截面积≥；电源线D1、D2采用阻燃BV线，截面积≥；S1、G采用阻燃RV线，截面积≥。

HX-100B/T火灾声光警报器信号总线和电源线与警报器底壳端子连接处应做密封处理（这种方式中，消火栓按钮按下，O、G端输出DC24V电源，可直接控制消防泵的启动，泵运行后，泵控制箱上的无源动作触点信号通过I、G端返回按钮，可以点亮按钮上的绿色回答指示灯。

当设备启动电流大于100mA时，应通过GST-LD-8302切换模块进行转换，通过GST-LD-8302转换直接启泵方式应用示意图如图2-14所示：海湾消防按钮接线及应用示意图海湾报警之家 / 2012-10-16之家工程师本节将为大家讲解海湾消防按钮的接线示意图，海湾消防报警按钮常用型号有：J-SAM-GST9121和J-SAM-GST9122两种。

一、J-SAM-GST9121海湾消防按钮接线示意图手动火灾报警按钮外接端子示意图如图2- 7。

其中：Z1、Z2：无极性信号二总线接线端子。

K1、K2：额定DC30V/100mA无源常开输出端子，当报警按钮按下时，输出触点闭合信号，可直接控制外部设备。

应用方法：将手动火灾报警按钮的Z1、Z2端子直接接入控制器总线上即可。

常用海湾消防模块接线图沃特消防网/ 2012-09-27本文将重点介绍海湾品牌的常用消防模块接线图，包括：输入输出模块、输入模块、输出模块等。

一、GST-LD-8319输入模块对外接线端子图如图1-33：图中端子说明如下：Z1、Z2：接控制器二总线，无极性D1、D2：接直流24V，无极性O-、O+：输出，有极性GST-LD-8319输入模块与非编码探测器串联连接时，探测器的底座上应接二极管1N5819，且输出回路终端必须接GST-LD-8320或GST-LD-8320A终端器，终端器可当探测器底座使用，即在此终端器上可安装非编码探测器，其系统构成图如图1-34：当终端器不作为探测器底座使用时，应加装上盖，系统构成图如图1-35：二、GST-LD-8300输入模块本模块的外形及结构与GST-LD-8319输入模块相同，安装方法也相同，其对外端子示意如图2-29其中：Z1、Z2：与控制器信号二总线连接的端子I、G：与设备的无源常开触点（设备动作闭合报警型）连接；也可通过电子编码器设置为常闭输入模块与具有常开无源触点的现场设备连接方法如图2-30所示。

模块输入设定参数设为常开检线。

模块与具有常闭无源触点的现场设备连接方法如图2-31所示，模块输入设定参数设为常闭检线。

三、GST-LD-8301输入输出模块GST-LD-8301模块的外形尺寸及结构与GST-LD-8319输入模块相同，安装方法也相同，其对外端子示意图如图2-32：其中：Z1、Z2：接火灾报警控制器信号二总线，无极性D1、D2：DC24V电源输入端子，无极性G、NG、V+、NO：DC24V有源输出辅助端子，出厂默认为有源输出：G和NG短接、V+和NO短接当需无源常开输出：应将G、NG、V+、NO之间的短路片断开。

I、G：与被控制设备无源常开触点连接，用于实现设备动作回答确认（也可通过电子编码器设为常闭输入或自回答）COM、S-：有源输出端子，启动后输出DC24V，COM为正极、S-为负极COM、NO：无源常开输出端子模块输入端如果设置为“常开检线”状态输入，模块输入线末端（远离模块端）必须并联一个4.7kΩ的终端电阻；模块输入端如果设置为“常闭检线”状态输入模块输入线末端（远离模块端）必须串联一个4.7kΩ的终端电阻。
