正常头颅X线解剖头颅平片后前位医学课件
28
正常静脉肾盂造影X线解剖—— 静脉肾盂造影（IVP）
29
正常子宫输卵管造影X线解剖
30
骨盆正位
31
胆道造影
32颅X线解剖——头颅平片后前位
1
正常头颅X线解剖——头颅平片侧位
2
正常胸部X线解剖——胸部平片后前位
3
正常胸部X线解剖——胸部平片侧位
4
正常上肢X线解剖——肩关节平片前后位
5
正常上肢X线解剖——肘关节平片正、侧位
6
正常上肢X线解剖——腕关节平片正位
7
正常上肢X线解剖——腕关节平片侧位
16
腰椎正位 10大观察死角
1、椎弓根：骨质破坏时，注意两侧对比。 2、上下关节突：怀疑强直性脊柱炎时更 应注意。 3、横突：骨折、骨质破坏 4、腰大肌影：冷脓肿 5、下位肋骨：骨折 6、骶骨、骶孔：骨质破坏或骨折时，注 意两侧对比。 7、骶髂关节：怀疑强直性脊柱炎时更应 注意。 8、胆囊结石 9、肾影、肾结石 10、输尿管结石
17
? 腰椎平片侧位 ? 正常脊柱X线解剖
18
腰椎侧位 5大观察要点
1、椎体边缘：骨质破坏时椎体边缘模 糊不清。 2、椎间隙：结核常有椎间隙改变。 3、椎体后缘弧线：注意有无脊柱不稳。 4、棘突
5、椎体后缘软骨结节 。
19
：
良 好 的 观 察 顺 序
20
良 好 的 观 察 顺 序 2
21
正常消化道造影X线解剖——食管钡餐造影
22
正常消化道造影X线解剖——胃 十二指肠钡餐造影：粘膜像
23
正常消化道造影X线解剖——胃 十二指肠钡餐造影：充盈像
24
正常消化道造影X线解剖——小肠钡餐造影
正常静脉肾盂造影X线解剖—— 静脉肾盂造影（IVP）
29
正常子宫输卵管造影X线解剖
30
骨盆正位
31
胆道造影
32颅X线解剖——头颅平片后前位
1
正常头颅X线解剖——头颅平片侧位
2
正常胸部X线解剖——胸部平片后前位
3
正常胸部X线解剖——胸部平片侧位
4
正常上肢X线解剖——肩关节平片前后位
5
正常上肢X线解剖——肘关节平片正、侧位
6
正常上肢X线解剖——腕关节平片正位
7
正常上肢X线解剖——腕关节平片侧位
16
腰椎正位 10大观察死角
1、椎弓根：骨质破坏时，注意两侧对比。 2、上下关节突：怀疑强直性脊柱炎时更 应注意。 3、横突：骨折、骨质破坏 4、腰大肌影：冷脓肿 5、下位肋骨：骨折 6、骶骨、骶孔：骨质破坏或骨折时，注 意两侧对比。 7、骶髂关节：怀疑强直性脊柱炎时更应 注意。 8、胆囊结石 9、肾影、肾结石 10、输尿管结石
17
? 腰椎平片侧位 ? 正常脊柱X线解剖
18
腰椎侧位 5大观察要点
1、椎体边缘：骨质破坏时椎体边缘模 糊不清。 2、椎间隙：结核常有椎间隙改变。 3、椎体后缘弧线：注意有无脊柱不稳。 4、棘突
5、椎体后缘软骨结节 。
19
：
良 好 的 观 察 顺 序
20
良 好 的 观 察 顺 序 2
21
正常消化道造影X线解剖——食管钡餐造影
22
正常消化道造影X线解剖——胃 十二指肠钡餐造影：粘膜像
23
正常消化道造影X线解剖——胃 十二指肠钡餐造影：充盈像
24
正常消化道造影X线解剖——小肠钡餐造影
X线摄影位置学头颅五官摄影位置PPT课件
头颅侧位 许氏位 梅氏位 瓦氏位 下颌骨侧位 颅骨切线位
头颅后前位摄影要点
①被检者俯卧于摄影床上，正中矢状面垂直于床 面，并重合于床面中线。
②下颌内收，额部及鼻尖紧贴床面，听眦线垂直 于床面。
③暗盒置于滤线器托盘上，其长轴与床中线平行， 胶片上缘超出颅顶约3cm。
④中心线自枕外隆凸经眉间垂直射入胶片。
伦氏位照片
①显示乳突的侧位影像。 ②颞下颌关节影像位于照
片的前下方，其后上方 可见鼓室上隐窝、鼓窦、 鼓窦入口及乳突气房影。 ③乳突气房影的后下方为 乙状窦影像。
梅氏位摄影要点
①被检者仰卧于摄影床上，身体长轴与床面中 线平行。
②暗盒平放于摄影床上或置于面侧垫高23°的角 度盒上，被检侧耳廓前折。
眼异物按理化性质分类，可分为金属性和非金属性异物， 临床上以金属异物为主。金属性异物又分为磁性异物和 非磁性异物，其中30％的金属性异物为磁性金属，70％ 的金属性异物为非磁性金属。非金属异物包括玻璃、石 头、木头、塑料、纤毛等。
在X线诊断中，根据x线的透过率分析，把眼异物分为透 过性异物，如木质、泥沙、塑料等非金属性异物；半透 过性异物，如铝等轻金属、一些含有金属成分的矿石或 玻璃等物；不透过性异物，如钢、铁、铜等重金属物质。
头颅摄影体位选择
眼异物的X线检查
江汉大学卫生技术学院 医学影像系 张运利
江汉大学卫生技术学院医学影像系张运利PPT演 示文稿
眼异物X线检查
眼部应用解剖复习 眼异物的平片检查 眼异物的定位检查
解剖复习（I）
解剖复习（II）
解剖复习（III）
解剖复习（IV）
解剖复习（V）
眼异物的分类
必须指出，眼异物定位的X线检查应针对不同情况的患者， 选用适宜的定位方法或者配合使用几种定位方法。
《X线头影测量学》课件
对于需要手术治疗的颅面畸形，X线头影测 量可以评估手术前后颅面形态的变化，指 导手术方案的制定和调整。
比较治疗效果
科学研究
通过比较治疗前后的X线头影测量结果，可 以评估治疗效果，为进一步治疗提供依据 。
X线头影测量在颅面外科研究中也有广泛应 用，如颅面生长的规律、手术效果的评价 等。
其他医学领域应用
头影测量的目的是为了了解颌面部软硬组织的生长发育状态、分析颌面部畸形 的病因、制定正畸治疗方案、评估治疗效果和预测未来生长趋势等。
头影测量学发展历程
早期头影测量学
早期的头影测量学主要依靠手工测量和目测，精度和可靠性较低。
数字化头影测量
随着计算机技术的发展，数字化头影测量逐渐取代手工测量，实现 了快速、准确、可重复的测量和分析。
04 X线头影测量学实 验操作
实验设备介绍
01
02
03
实验设备
X线机、头影测量分析软 件、测量工具等。
设备功能
X线机用于拍摄头颅X线片 ，头影测量分析软件用于 测量和分析X线片，测量 工具用于辅助测量。
设备要求
确保设备性能稳定、精度 高，以保证实验结果的准 确性和可靠性。
实验操作流程
实验准备
选择合适的实验对象，准备实验材料和设 备。
1 2 3
颞下颌关节紊乱病
X线头影测量可以用于颞下颌关节紊乱病的诊断 和治疗，帮助医生了解关节位置和形态，评估治 疗效果。
正颌外科
在正颌外科手术中，X线头影测量可以帮助医生 了解颌骨形态和位置，为手术设计提供依据，并 评估手术效果。
口腔颌面部肿瘤
对于口腔颌面部肿瘤患者，X线头影测量可以用 于肿瘤的诊断、手术前后评估以及放疗定位。
06 总结与展望

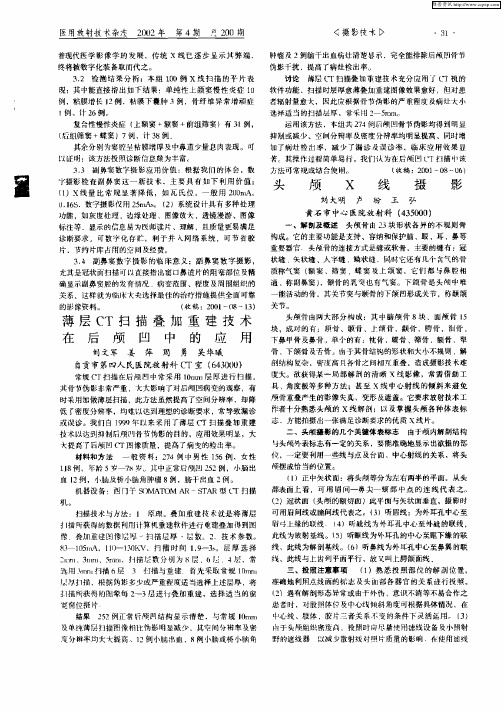

头颅X线摄影
头
颅
解剖及概述
Ｘ
线
玢 王
摄
弘
影
刘 大明 卢
一
黄石 市 中心 医院放射科 （３ｏ ０ ４５０）
、
头颅 骨 由 ２ 块 形状各 异的不规 则骨 ３
构成 。它的主要功能是支持 、容纳和保护脑 、服 ，耳 、鼻等
重要器官 头颅骨的连 接方式是缝或软骨 ，主要 的缝 有 ：冠 状缝 、矢状缝 、人宇缝 、鳞 状缝 。同时它还有几个台气的骨
质称气窦 （ 额窦 、筛 窦 、蝶 窦及 上颌 窭 ，它们都 与鼻 腔相 通 、称 副鼻窦 ） ，颞骨 的乳 突也有 气窦。下颁骨 是头颅 中唯
一
能活动的骨，其关节突与颧骨的下颌 凹形 成关节 ，称颞颌
关节。
薄 层 Ｃ 扫 描 叠 加 重 建 技 术 Ｔ
在 后 颅
姜
头颅骨 由两大 部分构成 ：其 中脑颅 骨 ８块 、面 颅骨 ｌ ５ 块 ，成对 的有 ：顶骨 、颞 骨、上颁 骨 、颧骨 、腭 骨 、泪 骨、 下鼻甲骨及鼻骨。单个的有 ：枕骨、蝶骨 、筛骨 、额骨 、犁
者辐射量愈大 ，因此应根据 骨节伪影的严 翦程度及病灶大小 选择适 当的扫描层厚 ，常采用 ２ ｍｍ。 —５ 运用该方法 ．本组共 ２４例后颅 凹骨节伪影均得到明显 ７ 抑制或减少 ．空 分辨率及密度分辨率均 明显提高 、同时 增 加了病灶 检 出率、减少 了漏诊 及误诊 率 ，临 床应用 效果 显 著。其操作过程简单易行 。我们认 为在后 颅凹 扫描 中该
机器设备 ：西门子 Ｓ ＯＭＡ ＯＭ Ａ Ｔ Ｒ—Ｓ Ｒ型 （ 扫描 ＴＡ
机。
度大。欲获得某 一局部解 剖的 清晰 Ｘ线影像 ，常需借助 工 具 、角度板 等多种方法 ；甚 至 ｘ线 中心 射线 的倾斜来避 免 颅骨重叠产生的影像失 真 、变形及遮盖。它要求放射技术 工 作者十分熟悉 头颅 的 ｘ线解剖 ；以及 掌握 头颅 各种体表 标
正常头颅X线解剖——头颅平片后前位 ppt课件
5
正常上肢X线解剖——肘关节平片正、侧位
PPT课件
6
正常上肢X线解剖——腕关节平片正位
PPT课件
7
正常上肢X线解剖——腕关节平片侧位
PPT课件
8
正常下肢X线解剖——膝关节平片正、侧位
PPT课件
9
正常下肢X线解剖——踝关节平片正位
PPT课件
10
正常下肢X线解剖——踝关节平片侧位
PPT课件
11
22
正常消化道造影X线解剖——胃 十二指肠钡餐造影：粘膜像
PPT课件
23
正常消化道造影X线解剖——胃 十二指肠钡餐造影：充盈像
PPT课件
24
正常消化道造影X线解剖——小肠钡餐造影
PPT课件
25
正常消化道造影X线解剖—— 钡灌肠：粘膜像
PPT课件
26
正常消化道造影X线解剖—— 钡灌肠：充盈像
正常脊柱X线解剖——颈椎平片前后位
PPT课件
12
正常脊柱X线解剖——环、枢椎平片张口位
PPT课件
13
正常脊柱X线解剖——颈椎平片侧位
PPT课件
14
正常脊柱X线解剖——颈椎平片斜位
PPT课件
15
正常脊柱X线解剖 腰椎平片正位
PPT课件
16
腰椎正位10大观察死角
1、椎弓根：骨质破坏时，注意两侧对比。 2、上下关节突：怀疑强直性脊柱炎时更 应注意。
?腰椎平片侧位?正常脊柱xx线解剖文档仅供参考不能作为科学依据请勿模仿

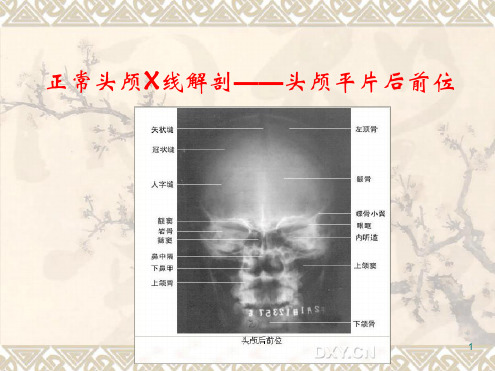

正常头颅X线解剖——头颅平片后前位
PPT课件
1
正常头颅X线解剖——头颅平片侧位
PPT课件
2
正常胸部X线解剖——胸部平片后前位
头颅X线摄影优秀课件
锥体后缘
髁状突 鼓室壁
锥体前缘
乳突梅氏位
左乳突梅氏位
L
右乳突梅氏位
R
左乳突梅氏位
L
右乳突梅氏位
R
双侧乳突许氏梅氏位
L
L
R
R
颞颌关节张闭口位
摄影目的：观察颞颌关节的骨质、功能 及关节腔的情况
摄影体位：病人俯卧于摄影台上，将头 侧转，被检侧靠胶片，耳廓 前折，对侧手握拳支撑颏部， 体位与许氏位相同,分别摄取 双侧张、闭口位进行对比
下颌骨仰卧侧位
下颌骨俯卧侧位
喙突 下颌小头 下颌切迹
下颌管
下颌体
舌骨
下颌骨俯卧侧位
下颌管
左下颌骨侧位
舞
中 心 线：足向23°角，从枕外粗隆上方 6~7cm处经鼻根射入胶片
眼眶后前位
眼眶后前位
眼眶后前位
照片显示：
眼眶后前位 的影像
额窦、前组 筛窦显示清 晰
额窦 眶上裂 筛窦
上颌窦
眼眶 岩骨嵴
眼眶后前位
眼眶后前位
R
鼻骨侧位
摄影目的：观察鼻骨骨折的情况 摄影体位：病人俯卧于摄影床上，头侧
面骨后前位
额窦 眼眶 鼻腔 上颌窦 颧骨 上颌骨
乳突 下颌颏部
大瓦氏位
大瓦氏位
R
下颌骨正位
摄影目的：观察下颌骨升支及颞颌关节 的正位情况
摄影体位：病人俯卧于摄影床上，头颅 正中面垂直暗盒中线，前额 和鼻尖紧贴暗盒
中 心 线：对准嘴唇垂直射入 照片显示：下颌骨升支及颞颌关节
下颌骨正位
摄影体位：病人俯卧于摄影台上，将头 侧转，被检侧靠胶片，耳廓 前折，对侧手握拳支撑颏部， 外耳孔置胶片上后三分之一 处，瞳间孔垂直暗盒
髁状突 鼓室壁
锥体前缘
乳突梅氏位
左乳突梅氏位
L
右乳突梅氏位
R
左乳突梅氏位
L
右乳突梅氏位
R
双侧乳突许氏梅氏位
L
L
R
R
颞颌关节张闭口位
摄影目的：观察颞颌关节的骨质、功能 及关节腔的情况
摄影体位：病人俯卧于摄影台上，将头 侧转，被检侧靠胶片，耳廓 前折，对侧手握拳支撑颏部， 体位与许氏位相同,分别摄取 双侧张、闭口位进行对比
下颌骨仰卧侧位
下颌骨俯卧侧位
喙突 下颌小头 下颌切迹
下颌管
下颌体
舌骨
下颌骨俯卧侧位
下颌管
左下颌骨侧位
舞
中 心 线：足向23°角，从枕外粗隆上方 6~7cm处经鼻根射入胶片
眼眶后前位
眼眶后前位
眼眶后前位
照片显示：
眼眶后前位 的影像
额窦、前组 筛窦显示清 晰
额窦 眶上裂 筛窦
上颌窦
眼眶 岩骨嵴
眼眶后前位
眼眶后前位
R
鼻骨侧位
摄影目的：观察鼻骨骨折的情况 摄影体位：病人俯卧于摄影床上，头侧
面骨后前位
额窦 眼眶 鼻腔 上颌窦 颧骨 上颌骨
乳突 下颌颏部
大瓦氏位
大瓦氏位
R
下颌骨正位
摄影目的：观察下颌骨升支及颞颌关节 的正位情况
摄影体位：病人俯卧于摄影床上，头颅 正中面垂直暗盒中线，前额 和鼻尖紧贴暗盒
中 心 线：对准嘴唇垂直射入 照片显示：下颌骨升支及颞颌关节
下颌骨正位
摄影体位：病人俯卧于摄影台上，将头 侧转，被检侧靠胶片，耳廓 前折，对侧手握拳支撑颏部， 外耳孔置胶片上后三分之一 处，瞳间孔垂直暗盒
头颅的X线检查
头颅的X线检查(一)头颅后前位（PA Skull）【体位】•患者俯卧于摄影台上，两臂放于头部两旁；使头颅正中矢状面垂直台面并与台面中线重合。
•下颌内收，听眦线与台面垂直，两侧外耳孔与台面等距。
•暗盒上缘超出头顶3 cm，下缘包括部分下颌骨。
•暗盒置于滤线器托盘内，摄影距离为100cm。
【中心线】•垂直对准枕外隆凸，经眉间垂直射人暗盒。
(二)头颅侧位( lateral skull)【体位】•患者俯卧于摄影台上，头部侧转，被检侧贴近台面。
•头颅矢状面与台面平行，瞳间线与台面垂直，下颌稍内收，听眶线与台边垂直。
•暗盒上缘超出头顶，下缘包括部分下颌骨。
•暗盒置于滤线器托盘内，摄影距离为100cm。
【中心线】•对准外耳孔前、上各2.5 cm处，垂直射人暗盒。
(三)头颅前后半轴位( AP axial cranium position或towne’s位)【体位】•患者仰卧于摄影台上，头部正中矢状面垂直于台面并与台面中线重合。
•下颌内收，使听眦线垂直台面，两侧外耳孔与台面等距。
•胶片上缘与头顶平齐，下缘低于下颌骨。
•暗盒置于滤线器托盘内，摄影距离为100cm。
【中心线】•向足侧倾斜300角，对准眉间上方约10cm射入，从枕外隆凸下方射出。
(四）颅底颏顶位（submentovertex）【体位】•患者仰卧于摄影台上，腰背部用棉枕或沙袋垫高,膝关节和髋关节屈曲。
•头后仰，使顶部贴近台面，头部正中矢状面垂直于台面，并与台面中线重合。
•听眦线尽可能平行于台面，两外耳孔与台面等距。
•暗盒上缘超出前额部，下缘包括枕外隆凸。
•暗盒置于滤线器托盘内，摄影距离为100cm。
【中心线】•对准两侧下颌角连线中点，向头侧倾斜5～100角，保持与听眦线垂直。
(五）蝶鞍侧位( lateral sella turcica )【体位】•患者俯卧，头部摆成侧位。
•头颅矢状面与台面平行，瞳间线与台面垂直。
•外耳孔前、上2.5cm处，置于暗盒中心。
正常头颅X线解剖——头颅平片后前位 ppt课件
PPT课件
26
正常消化道造影X线解剖—— 钡灌肠：充盈像
PPT课件
27
正常静脉肾盂造影X线解剖—— 腹平片（KUB）
PPT课件
28
正常静脉肾盂造影X线解剖—— 静脉肾盂造影（IVP）
PPT课件
29
正常子宫输卵管造影X线解剖
PPT课件
30
骨盆正位
PPT课件
31
胆道造影
PPT课件
32
下肢静脉造影
PPT课件 17
腰椎平片侧位 正常脊柱X线解剖
PPT课件
18
腰椎侧位5大观察要点
1、椎体边缘：骨质破坏时椎体边缘模 糊不清。 2、椎间隙：结核常有椎间隙改变。 3、椎体后缘弧线：注意有无脊柱不稳。 4、棘突
5、椎体后缘软骨结节。
PPT课件
19
：
良 好 的 观 察 顺 序
PPT课件 20
良 好 的 观 察 顺 序 2
PPT课件 21
正常消化道造影X线解剖——食管钡餐造影
PPT课件
22
正常消化道造影X线解剖——胃 十二指肠钡餐造影：粘膜像
PPT课件
23
正常消化道造影X线解剖——胃 十二指肠钡餐造影：充盈像
PPT课件
24
正常消化道造影X线解剖——小肠钡餐造影
PPT课件
25
正常消化道造影X线解剖—— 钡灌肠：粘膜像
PPT课件
7
正常上肢X线解剖——腕关节平片侧位
PPT课件
8
正常下肢X线解剖——膝关节平片正、侧位
PPT课件
9
正常下肢X线解剖——踝关节平片正位
PPT课件
10
正常下肢X线解剖——踝关节平片侧位
头颅常用x线摄影
上颌窦 鼻腔
上颌牙 下颌牙
乳突 下颌小头
下颌支部 喙突
下颌角 下颌体部 颏部
l 摄影目的：观察鼓室、鼓窦、乳突蜂房、 乙状窦及听骨的情况
l 摄影体位：病人俯卧于摄影台上，将头 侧转，被检侧靠胶片，耳廓 前折，对侧手握拳支撑颏部 外耳孔置胶片上后三分之一 处，瞳间孔垂直暗盒
l 中 心 线：足向25°角，从对侧外耳孔上 7cm与后1.5cm交叉处入射
l 摄影目的：观察颅骨的骨质、对称性、 骨板厚度及颅内的情况
l 摄影体位：病人俯卧于摄影床上，前额 和鼻部紧贴台面，两侧外耳 孔与床面等距，听眦线与台 面垂直
l 中 心 线：眉间中点
外板 顶骨 冠状缝
蝶骨小翼 眶上裂 内听道
乳突尖部 鼻中隔
内板 矢状缝
人字缝 额骨
额窦 眼眶 颧骨 上颌窦 鼻甲 上颌骨
乳突蜂窝 鼓窦 外耳道 内耳道
锥体后缘
髁状突 鼓室壁
锥体前缘
R
L
R
L
珍爱生命远离疾病 且行且珍惜
谢谢
l 中 心 线：足向23°角，从枕外粗隆上方 6~7cm处经鼻根射入胶片
额窦 眶上裂 筛窦
上颌窦
眼眶 岩骨嵴
l 摄影目的：观察下颌骨升支及颞颌关节 的正位情况
l 摄影体位：病人俯卧于摄影床上，头颅 正中面垂直暗盒中线，前额 和鼻尖紧贴暗盒
l 中 心 线：对准嘴唇垂直射入 l 照片显示：下颌骨升支及颞颌关节
乙状窦
鼓室 外耳孔
导静脉 乳突尖
乳突气房 乳突窦 内耳道 髁状突 蝶窦
l 摄影目的：观察内外耳道、鼓窦、岩骨、 下颌骨髁状突的情况
l 摄影体位：病人仰卧于摄影台上，头部 转向患侧，正中面与暗盒成 45°角，外耳孔置胶片的上后 方1/3处，听眦线垂直台面
正常头颅X线解剖头颅平片后前位课件
14
正常脊柱X线解剖——颈椎平片斜位
正常头颅X线解剖头颅平片后前位
15
正常脊柱X线解剖 腰椎平片正位
正常头颅X线解剖头颅平片后前位
16
腰椎正位10大观察死角
1、椎弓根：骨质破坏时，注意两侧对比。 2、上下关节突：怀疑强直性脊柱炎时更 应注意。 3、横突：骨折、骨质破坏 4、腰大肌影：冷脓肿 5、下位肋骨：骨折 6、骶骨、骶孔：骨质破坏或骨折时，注 意两侧对比。 7、骶髂关节：怀疑强直性脊柱炎时更应 注意。 8、胆囊结石 9、肾影、肾结石 10、输尿管结石
正常头颅X线解剖头颅平片后前位
28
正常静脉肾盂造影X线解剖—— 静脉肾盂造影（IVP）
正常头颅X线解剖头颅平片后前位
29
正常子宫输卵管造影X线解剖
正常头颅X线解剖头颅平片后前位
30
骨盆正位
正常头颅X线解剖头颅平片后前位
31
胆道造影
正常头颅X线解剖头颅平片后前位
32
下肢静脉造影
正常头颅X线解剖头颅平片后前位
33
此课件下载可自行编辑修改，供参考！ 感谢您的支持，我们努力做得更好！
正常头颅X线解剖头颅平片后前位
34
19
：
良 好 的 观 察 顺 序
正常头颅X线解剖头颅2
正常头颅X线解剖头颅平片后前位
21
正常消化道造影X线解剖——食管钡餐造影
正常头颅X线解剖头颅平片后前位
22
正常消化道造影X线解剖——胃 十二指肠钡餐造影：粘膜像
正常头颅X线解剖头颅平片后前位
23
正常消化道造影X线解剖——胃 十二指肠钡餐造影：充盈像
正常头颅X线解剖头颅平片后前位
10
正常下肢X线解剖——踝关节平片侧位
