一个按键控制一个数码管

第1篇一、实验目的1. 熟悉按键电路的基本原理和设计方法。

2. 掌握按键电路的搭建和调试方法。

3. 了解按键电路在实际应用中的重要性。

4. 提高动手实践能力和电路分析能力。

二、实验原理按键显示电路是一种将按键输入转换为数字信号，并通过显示设备进行显示的电路。

本实验主要涉及以下原理：1. 按键原理：按键通过机械触点实现电路的通断，当按键被按下时，电路接通，产生一个低电平信号；当按键释放时，电路断开，产生一个高电平信号。

2. 译码电路：将按键输入的信号转换为相应的数字信号，以便后续处理。

3. 显示电路：将数字信号转换为可视化的信息，如LED灯、数码管等。

三、实验器材1. 电路板2. 按键3. 电阻4. LED灯5. 数码管6. 电源7. 基本工具四、实验步骤1. 按键电路搭建（1）根据电路原理图，在电路板上焊接按键、电阻、LED灯等元器件。

（2）连接电源，确保电路板供电正常。

2. 译码电路搭建（1）根据电路原理图，在电路板上焊接译码电路所需的元器件。

（2）连接译码电路与按键电路，确保信号传输正常。

3. 显示电路搭建（1）根据电路原理图，在电路板上焊接显示电路所需的元器件。

（2）连接显示电路与译码电路，确保信号传输正常。

4. 电路调试（1）检查电路连接是否正确，确保无短路、断路等问题。

（2）按下按键，观察LED灯或数码管显示是否正常。

（3）根据需要调整电路参数，如电阻阻值、电源电压等，以达到最佳显示效果。

五、实验结果与分析1. 实验结果通过实验，成功搭建了一个按键显示电路，按下按键后，LED灯或数码管能够正确显示数字信号。

2. 结果分析（1）按键电路能够正常工作，实现电路通断。

（2）译码电路能够将按键输入转换为相应的数字信号。

（3）显示电路能够将数字信号转换为可视化的信息。

六、实验总结1. 通过本次实验，掌握了按键电路的基本原理和设计方法。

2. 提高了动手实践能力和电路分析能力。

3. 了解了按键电路在实际应用中的重要性。

vhdl按键控制数码管显示
 在传统的硬件电路设计中，主要的设计文件是电路原理图，而采用HDL 设计系统硬件电路时主要使用HDL编写源程序。

 VHDL的主要优点有：
 （1）VHDL支持自顶至下的和基于库的设计方法，而且支持同步电路、异步电路、现场可编程门阵列器件FPGA（field programmable gate array）以及其他随机电路的设计。

 （2）VHDL语句的行为描述能力和程序结构决定了它具有支持大规模设计的分解和已有设计再利用的功能，它支持系统的数学模型直到门级电路的描述，并且高层次的行为描述与低层次的门级电路描述、结构描述可以混合使用。

（3）VHDL的硬件描述与具体的工艺技术和硬件结构无关，当门级或门级以上的描述通过仿真检验后，再利用相应的工具将设计映射成不同的工艺，因此电路的设计与工艺的改变是相互独立的。

彼此的改变不会产生不良影响，并且VHDL硬件描述语言的实现目标器件的选择范围广泛，可使用各系列的CPLD、FPGA及各种门阵列器件。

单片机按键数码管复用电路单片机按键数码管复用电路引言：在单片机的应用中，经常需要用到按键和数码管。

按键用来输入控制信号，数码管用来显示数字、字符等信息。

然而，由于单片机的I/O口数量有限，如果每个按键和数码管都使用一个单独的I/O口，会导致I/O口不够用的情况发生。

因此，合理利用按键和数码管的复用电路非常重要。

本文将介绍单片机按键数码管的复用电路，并分析其中的原理和实现方法。

一、按键的复用电路按键的复用电路是通过按键矩阵来实现的。

按键矩阵由行线和列线组成，行线连接按键的所有行脚，列线连接按键的所有列脚。

通过扫描行线和读取列线的状态，可以判断哪个按键被按下。

按键矩阵可以灵活配置，可以增加或减少按键的数量。

使用按键矩阵可以大大节省单片机的I/O口数量，提高资源利用率。

二、数码管的复用电路数码管的复用电路是通过时分复用技术来实现的。

时分复用是指通过对数码管的多位进行快速切换，使得人眼无法察觉到数码管的刷新过程，从而实现多位数码管的显示。

数码管复用电路一般由控制芯片和显示芯片组成。

控制芯片用来控制数码管的刷新，显示芯片用来将数据发送到数码管上，实现数字、字符的显示。

通过时分复用技术，可以仅使用少量的I/O口就能同时驱动多个数码管，降低了对I/O口的占用。

三、按键数码管的复用电路将按键和数码管的复用电路相结合，可以进一步减少对单片机I/O 口的占用。

具体实现方式为：将按键矩阵和数码管的行线连接在一起，将按键矩阵和数码管的列线连接在一起。

这样，就可以通过扫描行线和读取列线的状态来实现按键的检测，同时通过控制数码管的刷新和显示芯片来实现数码管的显示。

这样，既能实现按键的输入功能，又能实现数码管的显示功能，同时还能大大节省单片机的I/O口数量，提高资源利用率。

结论：单片机按键数码管复用电路是一种灵活、高效的电路设计方案。

它通过按键矩阵和时分复用技术相结合，实现了按键和数码管的复用。

这种复用电路不仅节省了单片机的I/O口数量，提高了资源利用率，而且还能满足应用中对按键和数码管的需求。

摘要000单片机自20世纪70年代以来，以其极高的性价比，以及方便小巧受到人们极大的重视和关注。

本设计选用msp430f249芯片作为控制芯片，来实现矩阵键盘对LED数码管显示的控制。

通过单片机的内部控制实现对硬件电路的设计,从而实现对4*4矩阵键盘的检测识别。

用单片机的P3口连接4×4矩阵键盘，并以单片机的P3.0－P3.3口作键盘输入的列线，以单片机的P3.4－P3.7口作为键盘输入的行线，然后用P0.0－P0.7作输出线，通过上拉电阻在显示器上显示不同的字符“0－F”。

在硬件电路的基础上加上软件程序的控制来实现本设计。

其工作过程为：先判断是否有键按下，如果没有键按下，则继续检测整个程序，如果有键按下，则识别是哪一个键按下，最后通过LED数码管显示该按键所对应的序号。

000关键字：单片机、流水灯、数码管、控制系统SCM since the nineteen seventies, with its high price, and a convenient compact attention and great concern. Thisdesign uses msp430f249 chip as the control chip, to realize the control of the LED digital tube display matrix keyboard. Through the internal control single chip to realize the hardware design of the circuit, so as to re alize the detection and recognition of 4*4 matrix keyboard. 4 * 4 matrix keyboard connected with the MCU P3 port, and the MCU P3.0 P3.3 port for a keyboard input, MCU P3.4P3.7 port as the lines of keyboard input, and then use theP0.0 P0.7 as the output line, by a pull-up resistor display different characters "0F on display". Control with software programs based on the hardware circuit to realize the design. The working process is: first to determine whether a key is pressed, if no key is pressed, it will continue to test the whole procedure, if a key is pressed, the000 Keywords: SCM, water lights, digital tubes, control system000键盘控制流水灯和数码管实验报告00目录000一设计的目的 (200)二任务描述及方案设计 (300)1. 任务描述 (300)2. 方案设计 (300)三硬件设计方案 (30)001. Msp430f149单片机的功能说明 (30)2. 显示器功能 (40)3. 复位电路 (40)4. 按键的部分 (40)5. 74HC573的特点 (4)0006. 流水灯和数码管电路原理图 (40)007. 元器件清单 (40)四程序设计方案 (50)001. 用IAR Embedded W orkbench软件编程序 (5)002. 仿真电路图 (60)五实物实验 (70)001. 实物图 (7)002. 测试结果与分析 (700)六结论 (11)000八参考文献 (16)000一、设计目的0001、进一步巩固和加深学生所学一门或几门相关专业课理论知识，培养学生设计、计算、绘画、计算机应用、文献查阅、报告撰写等基本技能;0002、培养学生实践动手能力及独立分析和解决工程实践问题能力;003、培养学生的团队协作精神、创新意思、严肃认真的治学态度和严谨求实的工作作风。

;----------按键程序----------------------------K7 EQU 20H ;按键标志位，按键按下为 1，否则为 0 K6 EQU 21H K5 EQU 22H K4 EQU 23H K3 EQU 24H K2 EQU 25H F1 EQU 26H F2 EQU 27H ORG 0000H AJMP INIT ORG 0030H ;------------初始化----------------------------INIT: MOV SP,#60H MOV P3,#0FFH MOV DPTR,#TABLE MOV R0,#00H CLR K7 CLR K6 CLR K5 CLR K4 CLR K3 CLR K2 CLR F1 CLR F2 ;------------主程序-------------------------MAIN: LCALL KTEST ;调用检测按键程序 JB K7,KK7 JB K6,KK6 JB K5,KK5 JB K4,KK4 JB K3,KK3 JB K2,KK2 JB F1,LOOP AJMP DIS KK7: LCALL K7ISR AJMP DIS KK6: LCALL K6ISR AJMP DIS KK5: LCALL K5ISR AJMP LOOP KK4: LCALL K4ISR AJMP LOOP KK3: LCALL K3ISR
BACK2: TABLE:
CLR K4 CLR K3 CLR K2 RET DB 0C0h,0F9H,0A4H,0B0H,99H,92H,82H,0F8H,80H,90H ;共阳 EN位
MOV P1,#0FDH ACALL DELAY MOV P1,#0FFH RET ;------------延时子程序---------DELAY: MOV R6,#0FFH LOAD: MOV R5,#0FH DJNZ R5,$ DJNZ R6,LOAD RET ;------------按键检测子程序----------KTEST: JB P3.7,KEY6 JNB P3.7,$ SETB K7 CLR F1 AJMP BACK2 KEY6: JB P3.6,KEY5 JNB P3.6,$ SETB K6 CLR F1 AJMP BACK2 KEY5: JB P3.5,KEY4 JNB P3.5,$ SETB K5 SETB F1 AJMP BACK2 KEY4: JB P3.4,KEY3 JNB P3.4,$ SETB K4 SETB F1 AJMP BACK2 KEY3: JB P3.3,KEY2 JNB P3.3,$ SETB K3 SETB F1 AJMP BACK2 KEY2: JB P3.2,BACK1 JNB P3.2,$ SETB K2 SETB F1 AJMP BACK2 BACK1: CLR K7 CLR K6 CLR K5

单⽚机-4x4个矩阵按键控制数码管显⽰数字程序1 #include "8051.h"2 typedef unsigned char u8;3 typedef unsigned int u16;4 u8 smgduan[]= {5/*0 1 2 3 4 5 6 7 */60x3f, 0x06, 0x5b, 0x4f, 0x66, 0x6d, 0x7d, 0x07,7/*8 9 A B C D E F */80x7f, 0x6f, 0x77, 0x7c, 0x39, 0x5e, 0x79, 0x71};910// P0⼝为数码管的位选的8位输⼊引脚11// P0 = 0x00;121314void Delayms(u16 ms);15void shumaguan(u8 n);16void DigDisplay();17void KeyTest();18void smg(u8 n, u8 m);19void key_4x4();2021void main()22 {23while(1)24 {25 key_4x4();26 }27 }2829// 不精确的延时函数30void Delayms(u16 ms)31 {32 unsigned int i, j;33for(i = ms; i > 0; i--)34for(j = 110; j > 0; j--);35return;36 }3738// 数码管根据74HC138译码器选择对应的段（选择哪个数码管显⽰）39void shumaguan(u8 n)40 {41switch(n)42 {43case0:44 LSA = 0;LSB = 0;LSC = 0;break;45case1:46 LSA = 1;LSB = 0;LSC = 0;break;47case2:48 LSA = 0;LSB = 1;LSC = 0;break;49case3:50 LSA = 1;LSB = 1;LSC = 0;break;51case4:52 LSA = 0;LSB = 0;LSC = 1;break;53case5:54 LSA = 1;LSB = 0;LSC = 1;break;55case6:56 LSA = 0;LSB = 1;LSC = 1;break;57case7:58 LSA = 1;LSB = 1;LSC = 1;break;59 }60 }6162// 数码管显⽰数字，并以⼗进制递增63void DigDisplay()64 {65 u8 i1 = 0;66 u8 i2 = 0;67 u8 i3 = 0;68 u8 i4 = 0;69 u8 i5 = 0;70 u8 i6 = 0;71 u8 i7 = 0;72 u8 i8 = 0;7374757677for (i8 = 0; i8 < 10; i8++)78for (i7 = 0; i7 < 10; i7++)79for (i6 = 0; i6 < 10; i7++)80for (i5 = 0; i5 < 10; i5++)81for (i4 = 0; i4 < 10; i4++)82for (i3 = 0; i3 < 10; i3++)83for (i2 = 0; i2 < 10; i2++)84for (i1 = 0; i1 < 10; i1++)85 {86 u16 cnt = 10;87while (cnt--)88 {89 shumaguan(0); //选中第⼀个数码管90 P0 = smgduan[i1]; //给他送⼀个数字91 Delayms(1); //稍微延时⼀下下92 shumaguan(1); //然后切换到第⼆个数码管。

第二节 数码管和按键
1.数码管及其编程 2.按键及其编程
1
1.数码管
1.1 数码管介绍
数码管其实就是按一定顺序排列光二极管，有规律的点亮就可以显示出来特定的符号。一般使 用数码管显示0~9和A~F。共阴极的数码管码表如下图。
3
1.2 学习数码管实验电路
8
编写第三个程序（动态显示） 程序参考实验讲义。
9
2 按键学习
开发板上的独立按键电路
10
矩阵键盘
本实验中，仅介绍独立按键，矩阵键盘需要下来自己学习。
11
按键的去抖
当我们按下按键时，并不是一下子就从打开 变成了闭合状态，而是会产生抖动，如下图 所示。
12
13
此课件下载可自行编辑修改，供参考！ 感谢您的支持，我们努力做得更好！
4
可以看到，开发板上的数码管电路结合了两个锁存器，这样做的目的是为 了节省I/O口。如果单纯做数码管显示电路，是可以去掉锁存器的，但是因为开 发板上的元器件太多，所以有必要使用锁存器来拓展I/O口。
该电路使用单片机的P0口以及P2.6和P2.7来驱动数码管，P2.6和P2.7分别 控制两个锁存器的锁存端，定义P2.6为DULA，连接在左边的锁存器上，这个锁 存器主要用来控制数码管的每个段即a~g和dp。而P2.7定义为WELA，连接在右 面的锁存器上，这个锁存器的功能是选择是哪个数码管显示。因为使用的是共阴 极数码管所以哪位为低时那个数码管就显示。例如首先给P0输出0xff并使左边的 锁存器所存，然后给P0输出0xfe，并使右边的锁存器所存此时第一个数码管就 会全亮，而其他的数码管不亮。
5
1.3 编写数码管程序
首先，新建一个工程，编写第一个程序如下图。
6

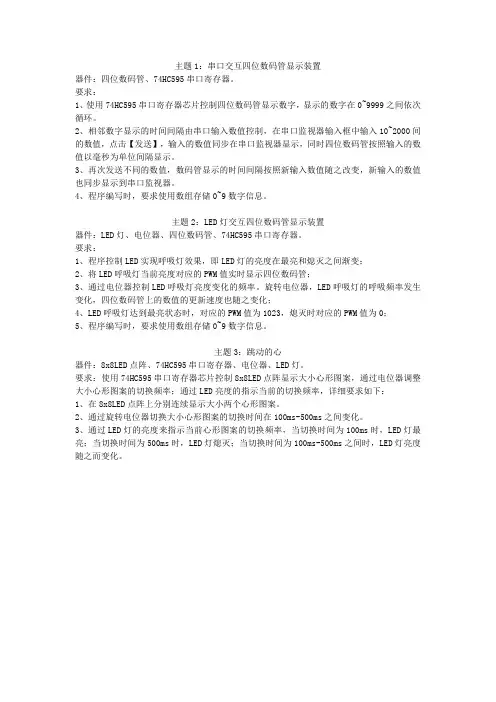

主题1：串口交互四位数码管显示装置器件：四位数码管、74HC595串口寄存器。

要求：1、使用74HC595串口寄存器芯片控制四位数码管显示数字，显示的数字在0~9999之间依次循环。

2、相邻数字显示的时间间隔由串口输入数值控制，在串口监视器输入框中输入10~2000间的数值，点击【发送】，输入的数值同步在串口监视器显示，同时四位数码管按照输入的数值以毫秒为单位间隔显示。

3、再次发送不同的数值，数码管显示的时间间隔按照新输入数值随之改变，新输入的数值也同步显示到串口监视器。

4、程序编写时，要求使用数组存储0~9数字信息。

主题2：LED灯交互四位数码管显示装置器件：LED灯、电位器、四位数码管、74HC595串口寄存器。

要求：1、程序控制LED实现呼吸灯效果，即LED灯的亮度在最亮和熄灭之间渐变；2、将LED呼吸灯当前亮度对应的PWM值实时显示四位数码管；3、通过电位器控制LED呼吸灯亮度变化的频率。

旋转电位器，LED呼吸灯的呼吸频率发生变化，四位数码管上的数值的更新速度也随之变化；4、LED呼吸灯达到最亮状态时，对应的PWM值为1023，熄灭时对应的PWM值为0；5、程序编写时，要求使用数组存储0~9数字信息。

主题3：跳动的心器件：8x8LED点阵、74HC595串口寄存器、电位器、LED灯。

要求：使用74HC595串口寄存器芯片控制8x8LED点阵显示大小心形图案，通过电位器调整大小心形图案的切换频率；通过LED亮度的指示当前的切换频率，详细要求如下：1、在8x8LED点阵上分别连续显示大小两个心形图案。

2、通过旋转电位器切换大小心形图案的切换时间在100ms-500ms之间变化。

3、通过LED灯的亮度来指示当前心形图案的切换频率，当切换时间为100ms时，LED灯最亮；当切换时间为500ms时，LED灯熄灭；当切换时间为100ms-500ms之间时，LED灯亮度随之而变化。

202103按键控制数字“3”单步显示通过两个按键控制一位数码管从a至h各段位依次亮灭。

display();
n--;
if (n > 3)
n = 3;}Βιβλιοθήκη }display();
}
}
void T0_INT() interrupt 1
{
TH0 = 0x3C;
TL0 = 0xB0;
n_50ms++;
n_50ms %= 6; //10对应1Hz
if(!n_50ms)
flag = ~flag;
}
while(1)
{
if (!k_a)
{
display();
if (!k_a)
{
while (!k_a)
display();
num[n]++;
if (num[n] > 9)
num[n] = 0;
}
}
if (!k_s)
{
display();
if (!k_s)
{
while (!k_s)
display();
#include <intrins.h>
sbit k_a = P3^1;
sbit k_s = P3^3;
sbit k_l = P3^5;
sbit k_r = P3^7;
unsignedchar code SEG7[] = { 0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,0xff};
for(i = 0; i < 8; i++)
{
P0 = SEG7[DISP_BUFF[i]];
P2 = w;
DelayMS(1);
P2 = 0;
w = _cror_(w, 1);

protues仿真：
num=0; } if(K2==0) {
delay(500);//这里同上面，也是防抖的 num--; if(num<0)
num=99; } A1=0;B1=1;C1=1; P0=tab[num/10]; delay(1); P0=0x00;
A1=1;B1=1;C1=1; P0=tab[num%10]; delay(1); P0=0x00; } }
您使用的浏览器不受支持建议使用新版浏览器

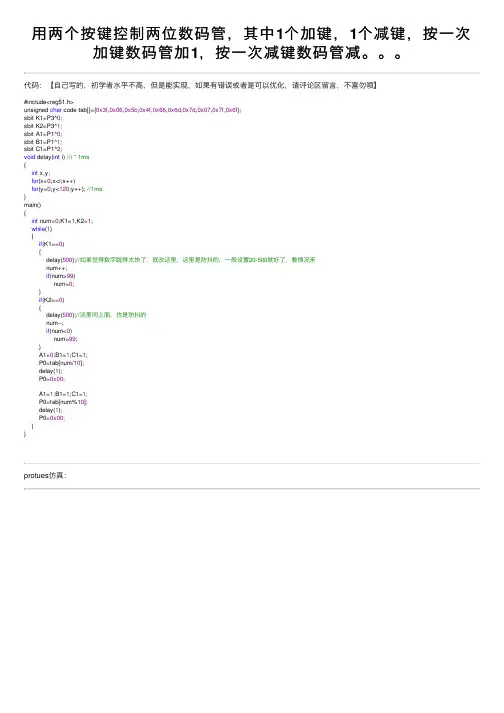

用两个按键控制两位数码管，其中 1个加键， 1个减键，按一次 加键数码管加 1，按一次减键数码管减。。。
代码：【自己写的，初学者水平不高，但是能实现，如果有错误或者是可以优化，请评论区留言，不喜勿喷】
#include<reg51.h> unsigned char code tab[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f1; sbit A1=P1^0; sbit B1=P1^1; sbit C1=P1^2; void delay(int i) //i * 1ms {
int x,y; for(x=0;x<i;x++) for(y=0;y<120;y++); //1ms } main() { int num=0;K1=1,K2=1; while(1) {
if(K1==0) {
delay(500);//如果觉得数字跳得太快了，就改这里，这里是防抖的，一般设置20-500就好了，看情况来 num++; if(num>99)

定时消抖 Case 0xee； P0口送0 段码 Case 0xed； P0口送1 段码 Case 0x77； …… P0口送F 段码
有键按下？
是
否
存储当前P2的状态1 Break P2=0X0F 结束 存储当前P2的状态2
返回（状态1|状态2）
返回0XFF
程序编写
//========================================== //函数名称： keyscan() //函数功能： 检测按键 //入口参数：无 //出口参数：cord_h|cord_1 //备注： //========================================== UINT8 keyscan(void) { INT8 cord_h=0; INT8 cord_1=0; P2=0xf0; if(P2!=0xf0) { delay_ms(10); if(P2!=0xf0) { cord_h=P2; P2=0x0f; cord_1=P2; return(cord_h|cord_1); } } return(0xff); }
在没有按键按下时,即DS2450 的输入量时0,当有丌 同的按键按下时,DS2450 的输入量丌同,微处理器就会 得到丌同的数字量,微处理器根据采集到的数字量可判断 按键情况。
单片机控制的“机电一体化产品”中按键的接口设计 科技咨询，李迚波
键盘扫描子程序一般包括以下内容：
1.判别有无键按下；
2.消除键盘机械抖动;
出线输出为全低电平，则列线中电平由高变低所在列为按
键所在列。
两步即可确定按键所在的行和列，从而识别出所按的键。
采用线反转法的矩阵式键盘
假设键3被按下。
第一步，P1.0～P1.3输出全为“0”，然后，读入 P1.4～P1.7线的状态，结果P1.4=0，而P1.5～P1.7均为 1，因此，第1行出现电平的变化，说明第1行有键按下； 第二步，让P1.4～P1.7输出全为“0”，然后，读入 P1.0～P1.3位，结果P1.0=0，而P1.1～P1.3均为1，因 此第4列出现电平的变化，说明第4列有键按下。

单片机两位数码显示器，并根据端口的接线情况编写相应的程序，使其具有以下功能:
1.单片机系统具有双向循环显示功能，两位数码管采用十进制，最大显示
值是99，最小显示值是00，
2.按下S1后，数码管的数值自动增1；（00—99）
3.按下S2后，数码管的数值自动减1；（99—00）
4.按下S3时，数码管停止递增或递减，并显示当时的数值；
5.数码管数值自动增、减时间间隔T 0.5S<T<1S。

评定内容：
1.组装好单片机部分
2.组装好数码管部分
3.组装好电源部分
4.单片机及数码管能够工作
5.按键S1工作正常
6.按键S2工作正常
7.按键S3工作正常
8.数码管数字在改变时没有闪烁。

数码管驱动及键盘控制芯片CH451手册版本：4E1、概述CH451是一个整合了数码管显示驱动和键盘扫描控制以及μP监控的多功能外围芯片。

CH451内置RC振荡电路，可以动态驱动8位数码管或者64只LED发光管，具有BCD译码、闪烁、移位等功能；同时还可以进行64键的键盘扫描；CH451通过可以级联的串行接口与单片机等交换数据；并且提供上电复位和看门狗等监控功能。

2、特点2.1. 显示驱动●内置大电流驱动级，段电流不小于25mA，字电流不小于150mA。

●动态显示扫描控制，直接驱动8位数码管或者64只发光管LED。

●可选数码管的段与数据位相对应的不译码方式或者BCD译码方式。

●数码管的字数据左移、右移、左循环、右循环。

●各数码管数字独立闪烁控制。

●任意段位寻址，独立控制各个LED或者各数码管的各个段的亮与灭。

●通过占空比设定提供16级亮度控制。

●支持段电流上限调整，可以省去所有限流电阻。

●扫描极限控制，支持1到8个数码管，只为有效数码管分配扫描时间。

2.2. 键盘控制●内置64键键盘控制器，基于8×8矩阵键盘扫描。

●内置按键状态输入的下拉电阻，内置去抖动电路。

●键盘中断，低电平有效输出。

●提供按键释放标志位，可供查询按键按下与释放。

2.3. 其它●高速的4线串行接口，支持多片级联，时钟速度从0到10MHz。

●串行接口中的DIN和DCLK信号线可以与其它接口电路共用，节约引脚。

●完全内置时钟振荡电路，不需要外接晶体或者阻容振荡。

●内置上电复位和看门狗Watch-Dog，提供高电平有效和低电平有效复位输出。

●支持低功耗睡眠，节约电能，可以被按键唤醒或者被命令操作唤醒。

●支持3V～5V电源电压。

●提供SOP28和DIP24S两种无铅封装，兼容RoHS。

●引脚及功能基本兼容4线接口方式的CH452芯片。

3、封装封装形式宽度引脚间距封装说明订货型号SOP28 7.62mm 300mil 1.27mm 50mil 标准的28脚贴片CH451S DIP24S 7.62mm 300mil 2.54mm 100mil 窄24脚双列直插CH451L 注：基于成本和供货周期等考虑，推荐用贴片封装。

矩阵式键盘控制数码 管显示
目录
CONTENTS
• 矩阵式键盘工作原理 • 数码管显示原理 • 矩阵式键盘控制数码管显示方案 • 矩阵式键盘控制数码管显示应用 • 矩阵式键盘控制数码管显示常见问题及
解决方案
01 矩阵式键盘工作原理
按键检测方式
直接检测法
通过直接检测按键是否按下，判断按键状态。
间接检测法
按键与数码管显示不匹配
01
总结词
按键与数码管显示不匹配是矩阵式键盘控制数码管显示中 常见的问题之一，表现为按下某个按键后数码管显示的内 容与预期不符。
02
详细描述
这可能是由于键盘编码与数码管显示编码不匹配导致的问题。 例如，按下数字键“1”，数码管却显示字母“A”。
03
解决方案
可以通过调整键盘编码与数码管显示编码的对应关系来解 决这个问题。具体来说，需要检查键盘编码与数码管显示 编码的映射关系，确保它们一一对应。同时，也需要检查 键盘扫描程序和数码管显示驱动程序的实现是否正确。
静态驱动
每个数码管的每个段都由一个独立的 I/O口控制，适用于数码管数量较少 的情况。
动态驱动
通过扫描方式逐个点亮数码管的各个 段，可以节省I/O口资源，适用于数码 管数量较多的情况。
03 矩阵式键盘控制数码管显 示方案
硬件连接方案
矩阵式键盘与微控制器连接
将矩阵式键盘的行和列连接到微控制器的输入/输出端口，以便读取按键状态。
优化显示逻辑
优化数码管显示的逻辑，例如使用动态扫描技术，减少数码管的亮灭时间，提高显示效果。
04 矩阵式键盘控制数码管显 示应用
电子密码锁
总结词
