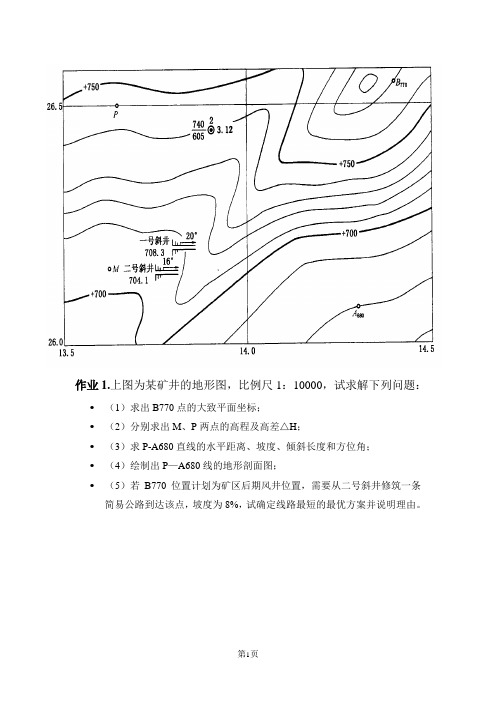

作业1.上图为某矿井的地形图，比例尺1：10000，试求解下列问题：•（1）求出B770点的大致平面坐标；
•（2）分别求出M、P两点的高程及高差△H；
•（3）求P-A680直线的水平距离、坡度、倾斜长度和方位角；
•（4）绘制出P—A680线的地形剖面图；
•（5）若B770位置计划为矿区后期风井位置，需要从二号斜井修筑一条
简易公路到达该点，坡度为8%，试确定线路最短的最优方案并说明理由。
作业2.如下图为某矿煤层底板等高线图，比例为1：10000。
-200比例尺：1：10000
Q
-200-
300-400-500C p O C -6
00-300-400-50022
2
(1)判断上图褶皱构造是向斜还是背斜？
(2)说明该断层的性质，在图上表示断层产状要素并作简要说明；
(3)利用该煤层底板等高线图，在Q 点求该煤层的产状要素并作简要说明。

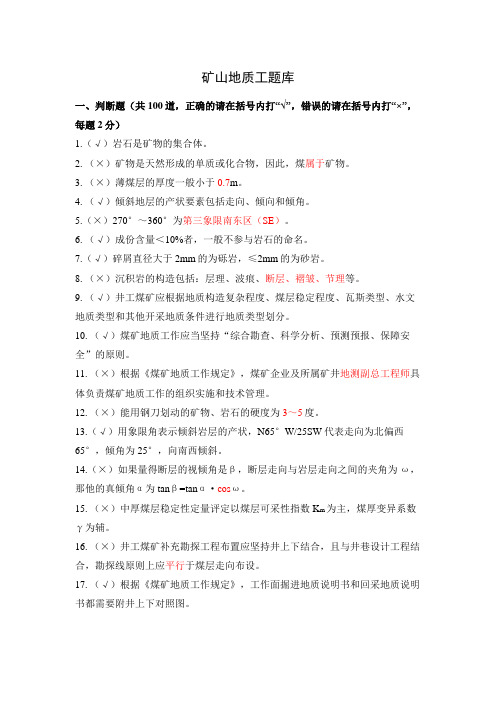

矿山地质工题库一、判断题（共100道，正确的请在括号内打“√”，错误的请在括号内打“×”，每题2分）1.（√）岩石是矿物的集合体。
2. （×）矿物是天然形成的单质或化合物，因此，煤属于矿物。
3. （×）薄煤层的厚度一般小于0.7m。
4. （√）倾斜地层的产状要素包括走向、倾向和倾角。
5.（×）270°～360°为第三象限南东区（SE）。
6. （√）成份含量＜10%者，一般不参与岩石的命名。
7.（√）碎屑直径大于2mm的为砾岩，≤2mm的为砂岩。
8. （×）沉积岩的构造包括：层理、波痕、断层、褶皱、节理等。
9. （√）井工煤矿应根据地质构造复杂程度、煤层稳定程度、瓦斯类型、水文地质类型和其他开采地质条件进行地质类型划分。
10. （√）煤矿地质工作应当坚持“综合勘查、科学分析、预测预报、保障安全”的原则。
11. （×）根据《煤矿地质工作规定》，煤矿企业及所属矿井地测副总工程师具体负责煤矿地质工作的组织实施和技术管理。
12. （×）能用钢刀划动的矿物、岩石的硬度为3～5度。
13.（√）用象限角表示倾斜岩层的产状，N65°W/25SW代表走向为北偏西65°，倾角为25°，向南西倾斜。
14.（×）如果量得断层的视倾角是β，断层走向与岩层走向之间的夹角为ω，那他的真倾角α为tanβ=tanα·cosω。
15. （×）中厚煤层稳定性定量评定以煤层可采性指数K m为主，煤厚变异系数γ为辅。
16. （×）井工煤矿补充勘探工程布置应坚持井上下结合，且与井巷设计工程结合，勘探线原则上应平行于煤层走向布设。
17. （√）根据《煤矿地质工作规定》，工作面掘进地质说明书和回采地质说明书都需要附井上下对照图。
18.（×）一般情况下，断层牵引褶皱弧形弯曲的突起方向指示对盘的运动方向。
16幅图，详解地矿工作全流程地矿工作，是一项纷繁复杂的工作，它分为多个阶段，它需要学习多种学科，掌握多种理论方法，需要多种仪器设备和工程设施，是理论和实践结合最为紧密的工作。
地矿工作，看似简单，实则复杂，看似游山玩水，实则艰苦异常。
本期，《矿业界》梳理了地矿工作不同阶段的特点，以图形的方式像大家展示地矿工作的基本流程。
由于能力所限，不足之处请海涵！原创文章，授权请联系我们文章底部可以加矿业界小编的个人微信目录一、地矿理论学习阶段二、区域地质调查阶段三、预查阶段四、普查阶段五、详查阶段六、勘探阶段七、开采阶段八、矿物加工阶段一、地矿理论学习阶段1这一阶段在学习地质理论基础的同时，对于矿床模型和矿产勘查模型的研究也至关重要。
随着找矿难度的加大，更科学的找矿模式应该应用到实践中去。
马上就要出野外了，脑海中出现了我站在金矿山上的那种得意洋洋的样子……然而，现实告诉我，你丫的理论知识学的够吗？从哪下手呢？普通地质学、古生物与地层学、煤矿地质学、石油及天然气地质学、构造学、结晶学、矿物学、岩石学、矿石学、晶体光学、地球物理、地球化学、遥感概论、成矿规律与成矿预测、矿山地质学、选矿概论……这么多呀？没办法，想作为一名优秀的地矿工作者，这些你必须知道。
1. 学习地矿理论二、区域地质调查阶段2这一阶段的任务，我终于完成了，这里的区域地质调查指的是中小比例尺地质调查，初步查明调查区域的地层、岩石、构造等基本特征，预测矿产远景，为较大比例尺的地质调查打下基础。
走进一片戈壁滩，拿着一幅空白的地形图，“不，这不是地形图，这是一幅宝藏图。
”我的脑海中又浮现出一片日产斗金的美丽画面。
我的任务就是在这空白区内把其中的地层、构造等地质现象描述在图上，然后经过分析，验证，最后找到矿。
密密麻麻的等高线可难不倒我，最高点和山坡的坡度我都看出来，我还会用“V”字行法则。
2. 看地形图哼着勘探队员之歌，手里那些“新五件”——掌上电脑、数码摄像机、数码照相机、录音笔、手持GPS，想起了老一辈工作者的锤子、罗盘、放大镜，敬佩之情油然而生。
《矿图课件全面》课件.一、教学内容本节课将深入探讨《矿图课件全面》的相关内容，主要涉及教材第三章“矿山地质图件的识别与应用”的第二节“矿图的种类及其使用”。
具体内容包括：了解矿图的分类，掌握各类矿图（如地形图、地质图、勘探线剖面图等）的识别要领和使用方法，以及矿图在实际矿山工作中的重要作用。
二、教学目标1. 掌握矿图的分类及各类矿图的特点；2. 学会识别和使用各类矿图，提高实际应用能力；3. 培养学生的空间想象能力和地质思维。
三、教学难点与重点难点：矿图的识别与应用，特别是勘探线剖面图的识别与使用。
重点：矿图的分类及其特点，各类矿图在实际矿山工作中的应用。
四、教具与学具准备1. 教具：矿图课件、投影仪、地质图件；2. 学具：笔记本、矿图样例、放大镜。
五、教学过程1. 导入：通过展示实际矿山工作的图片，引导学生了解矿图在矿山工作中的作用，激发学习兴趣；2. 新课内容讲解：a. 矿图的分类及特点；b. 各类矿图的识别要领；c. 矿图在实际矿山工作中的应用；3. 实践情景引入：发放地质图件，让学生分组讨论，识别并分析图件内容；4. 例题讲解：讲解勘探线剖面图的识别与使用方法；5. 随堂练习：让学生根据所学知识，独立完成矿图识别与使用的练习题；六、板书设计1. 矿图的分类及特点；2. 勘探线剖面图的识别与使用方法；3. 矿图在实际矿山工作中的应用。
七、作业设计1. 作业题目：a. 列出矿图的分类及各类矿图的特点；b. 识别并分析给定地质图件，说明其所属矿图类型；c. 编写一篇关于矿图在实际矿山工作中的应用的小论文。
2. 答案：a. 略；b. 略；c. 略。
八、课后反思及拓展延伸1. 反思：本节课通过实际案例和练习，使学生掌握了矿图的分类、识别与应用，提高了学生的实际操作能力；2. 拓展延伸：鼓励学生在课后收集各类矿图，深入了解矿图在矿山工作中的应用，提高矿图识别与使用能力。
同时，可组织学生参观矿山企业，了解矿图在实际工作中的应用场景，增强学生的实践体验。
矿山地质相关资料-----------------------作者：-----------------------日期：矿山地质所要求的地质资料：1.区域性图件（1）.矿区交通位置图；（2）.区域矿产分布图；（3）.区域地质图（附综合地层柱状图）；（4）.区域构造地质图（附地质构造综合剖面图）；（5）.区域水文地质图；（6）.其他图件（如物化探）2.矿区性图件：(1).原始地质图件（比例尺1/100——1/200，专用素描图为1/20——1/50）：a槽探素描图；b浅井素描图；c钻孔柱状图；d坑道素描图；e其他（如各种专用素描图）。
（2）地质基础性图件（比例尺一般为1/200——1/1000）：a地表、露天采场台阶、井下采矿阶段或分段取样位置平面图；b阶段（或台阶）地质平面图；c勘探线剖面图；d储量计算平面图、剖面图。
（3）生产性图件（比例尺一般为1/200——1/1000）：a生产勘探、地质勘探设计平面图、剖面图；b供编制采掘（剥）技术计划用的有关图件；d供开拓、采准、切割、落矿设计用的图件。
3.地质综合性图件（比例尺1/1000——1/2000）：(1).地下开采矿山：矿区综合地质图，矿区（床）地质地形图，矿区水文工程地质图，矿区地表（阶段）取样分布图；矿区勘探程度或勘探工程分布图，地层综合柱状图及地质构造剖面图，阶段地质平面图，矿体纵横（或水平）投影图，矿层顶底板等高线图，勘探线剖面图，储量计算图等。
（2）.露天开采矿山：矿区综合地质平面图，勘探线剖面图，台阶地质平面图，矿层顶(底)板等高线图，矿体剥采比等值线图，边坡工程地质平面图和剖面图，基岩等高线图，钻孔取样分布图，储量计算图及其他专用图。
4.综合研究性图件：（1）.矿石物质组成及含量变化研究方面的图件；（2）.矿体形态、产状研究方面的图件；（3）.岩相、蚀变带研究方面的图件；（4）.矿床地质构造研究方面的图件；（5）.物化探研究方面的图件；（6）.矿床成因、成矿预测研究方面的图件；（7）.探采对比研究方面的图件；（8）.其他：如矿床经济效益图、最低工业品位计算图、有害元素分布图等。
地质测量工作制度一.总则第一条根据我国的《矿产资源法》，国家计委、经委颁发的《矿山生产地质和测量工作暂行规定》，全国储委制定的《岩金矿地质勘探规范)，原国家黄金管理局制定颁发的《岩金矿山地质与测量工作条例》以及国家有关的技术经济法规，制定本制度。
第二条矿山地质与测量工作是从矿山建设开始，到矿山关闭全过程的地质测量工作。
第三条岩金矿山地测工作是矿山生产建设的基础，是矿山生产技术管理的重要组成部分。
地测工作在矿山生产建设中起到保证、指导和监督的职能作用，矿山地测部门是矿山采剥、掘作业的技术指导、监督和验收部门。
第四条矿山地测工作在矿山生产建设中的基本任务是：开展地测业务工作和技术管理，正确指导矿山采剥、掘作业，进行生产探矿，做好矿量升级，提供矿山生产建设的地测资料。
通过矿量管理、质量管理和地测监督验收，促进矿山正规作业和充分合理的回收矿产资源。
开展矿山地质勘探工作，不断增加新的储量，以便扩大矿山生产规模和延长服务年限。
二.组织机构第五条公司设立地质测量部，统管公司的地质、测量工作。
第六条地测技术人员是矿山生产人员，其定员不低于矿山全员的2％。
另应配齐钻探、取样、清绘和资料保管等人员。
第七条地测部要建立切实可行的技术标准和经济责任制，并制定相应的管理标准。
配备必需的设备、仪器、工具和其它装备。
三.职责范围第八条开展矿山基建勘探和生产勘探工作，提高矿山勘探程度及工业储量的保有程度。
负责基建和生产勘探的设计计划的编制以及工程施工的地测技术管理，促进矿山建设和生产的顺利进行。
第九条开展矿山地质勘探工作，加强矿区边部、深部及外围的勘查工作，不断扩大新增储量，以便扩大矿山生产规模或延长服务年限。
第十条随着采掘工程的进展，督促和检查施工单位及时、准确地进行测量，开展地质编录，取样、加工、化验及化验检验工作，为编制矿山采、掘工程设计和计划提供地测资料。
第十一条贯彻矿产开发的有关法规和技术经济政策，参与矿山采、掘工程设计和计划的编审，负责采、掘工程的测量质量检查和地测技术指导，并对工程的质量和数量进行检查与验收。
附录3 矿产资源规划数据图式图例及使用说明附录3 矿产资源规划数据图式图例及使用说明一、基础地理要素1.主体功能区编号要素名称图式图例尺寸颜色备注R=215 1.1.1 优化开发区域 L=0.15mm G=255B=191R=191以填充颜色来区分主体1.1.2 重点开发区域 L=0.15mm G=231功能区的类型，可在区域B=255上加注相应的主体功能R=255区的名称。
1.1.3 限制开发区域 L=0.15mm G=223B=191R=255 1.1.4 禁止开发区域 L=0.15mm G=255B=1912.保护区编号要素名称图式图例尺寸颜色备注R=0 可在符号旁加注保护区自然与历史文化1.2.1 圆半径=3mm G=255 的名称。
保护区(点状) B=0仅显示边线，区域空白部L=3mm R=0 分无填充颜色，透明显自然与历史文化1.2.2 长=5mm G=255 示。
可在区域范围内加注保护区(面状) 间隔=1.5mm B=0 保护区名称。
二、基础地质要素1.成矿区带编号要素名称图式图例尺寸颜色备注L=0.2mm R=0 仅显示边线及花纹，区域短线=2mm G=0 空白部分无填充颜色，透2.1.1 重点成矿区带短线间隔=4mm B=255 明显示。
上下间隔=2.5m仅显示边线及花纹，区域L=0.2mm R=0空白部分无填充颜色，透2.1.2 主要成矿远景区点间隔=3mm G=0明显示。
上下间隔=1.5mm B=255- 99 -三、矿产资源现状要素1.矿产资源调查评价与勘查现状编号要素名称图式图例尺寸颜色备注仅显示边线，区域空白部分无填充颜色，透明L=0.4mm R=255显示。
可在区域范围内3.1.1 地质工作程度线长=4mm G=0加注地质工作程度分线间隔=3mm B=0区的名称。
仅显示边线，区域空白部分无填充颜色，透明L=0.4mm R=255显示。
可在区域范围内3.1.2 矿产勘查工作程度线长=5mm G=0 加注矿产勘查工作程线间隔=3mm B=255度分区的名称。

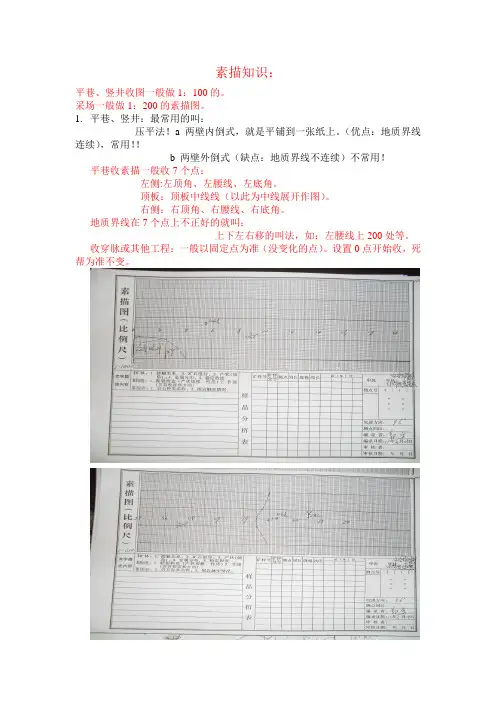

素描知识：
平巷、竖井收图一般做1：100的。
采场一般做1：200的素描图。
1.平巷、竖井：最常用的叫：
压平法！a两壁内倒式，就是平铺到一张纸上。
（优点：地质界线连续），常用！！
b 两壁外倒式（缺点：地质界线不连续）不常用！
平巷收素描一般收7个点：
左侧:左顶角、左腰线、左底角。
顶板：顶板中线线（以此为中线展开作图）。
右侧：右顶角、右腰线、右底角。
地质界线在7个点上不正好的就叫：
上下左右移的叫法，如：左腰线上200处等。
收穿脉或其他工程：一般以固定点为准（没变化的点）。
设置0点开始收，死帮为准不变。
2、采场收图：就收顶板！两帮有变化就收顶角。
实在变化大啦，就收帮！！！
矿体变化做剖面时（做剖面）：
就是2米处？右帮？顶角？下移？说岩石界线！
3、竖井收素描：目的：做井剖时上图，井剖做剖面提出图时上图吗？
方井：井壁展开法！
井壁：分东帮、西帮、南帮、北帮。
变化大的做4壁。
变化小做2壁。
如：15米处哪帮？中心线有什么变化？。
中心线左？右？多少？变化多少？
圆井：就是做井的剖面，以剖面线为准投影！！
4、地质内业：整理资料。
提图、上图。
设计。
记录。
同时知道矿在哪里？？
5、地质外业：现场办公。
井下现场收图。
现场看。
理论与实际结合管理！！！。
煤矿地质基础资料随着经济的不断发展，能源的需求越来越大，煤炭作为我国最主要的能源，其开采也变得越来越重要。
而煤炭的开采需要有高质量的地质基础资料，这是煤矿开采的前提和基础。
煤矿地质基础资料，通俗来讲就是对煤矿进行详细的调查和分析，来确定其地质情况、煤层性质、煤层赋存规律等内容的一系列资料，是规划煤矿开采和设计采矿方案的必备数据。
其包括的内容有：地质图、矿区图、地形图、地下水文水文地质剖面图、炮孔地质、煤层分布、矿层孔隙度、煤层厚度、煤质状况、地层断裂、地质构造、矿井地质地貌剖面及矿山环境等。
地质图是煤矿地质基础资料里面的重要内容。
地质图可以反应地质体系的形成、演变过程以及物质迁移的方向与规模。
地质图的技术要求较高，其制图主要采用卫星遥感和激光雷达等技术手段，通过对采煤区的地质构造、地形地貌、难以透过地层、断层等进行地理信息系统平台上的综合分析，完成采煤区的地质图绘制。
而矿区图则主要是反映矿区迹线、开采区域、采掘工作面的位置、采场和矸石堆放场所等情况，由于煤矿采矿规模较大，涉及面积广泛，只有通过矿区图的制作，才能进行对采煤区的管控，确保煤矿的安全稳定运作。
在地下水文水文地质剖面图方面，主要是指煤矿底板和采空区地下水的情况。
由于煤炭层岩石的孔隙、隙缝较大，水文地质问题就比较复杂，对其进行深入的研究是保障煤炭开采安全的重要手段。
而地质构造、矿井地质地貌剖面及矿山环境等资料则主要是为保证煤炭开采顺利、矿山安全运行而存在，是分析和解决地质工程问题的依据。
总结来看，煤矿地质基础资料具有极高的重要性，是煤矿开采和矿山管理的必备数据。
这些数据通过综合分析、加工和利用，可以在规划新煤矿和开采现有煤矿时指导煤层开采、确定煤层赋存规律、评价煤层质量以及研究煤层变形等一系列地质勘探问题，从而保障煤矿工作的正常开展。
1 矿山地质工作的主要内容
(1)详细查明近期开采地段矿床及矿体地质特征、矿体的产状、形态和空间位置;矿体的规模、矿石质量及其工业品级、自然类型的赋存规律、矿床开采技术条件、水文地质条件和矿石加工技术条件,达到储量升级。
为制定矿山采掘、采剥计划,进行开采设计,提供可靠的地质技术依据。
(2)及时对探采工程揭示的地质现象进行地质调查工作,系统收集原始地质资料,矿石质量测定资料,并经综合整理,对原有地质资料进行不断的补充修改,编制为矿山生产所需要的成套地质资料。
(3)按期计算并分析地质储量和生产矿量(亦称“三级矿量” ,露采又称“两级矿量” )的保有和变动情况,开展贫化与损失计算,进行矿山采掘、采剥的生产地质技术经济管理。
(4)参加矿山企业年、季、月采掘及采剥技术计划的编制,负责编制矿山地质和生产勘探的设计;随采掘、采剥工程的进度,及时提出修改和补充上述计划的建议。
(5)监督执行矿山各项技术方针政策,各种规章制度;根据采掘、采剥计划的规定,定期对采掘、采剥工作进行指导、监督与验收,促使矿山采掘、采剥工作按质按量全面完成。
(6)根据国家矿产资源法、环境保护法等相关法律法规,对矿山矿产资源和矿山环境的保护进行调查研究、检查和监督。
(7)开展矿区综合地质研究和成矿预测,组织与进行矿床深部、边部和矿区外围的找矿和地质勘探地质工作现场管理(1)充分利用矿山现有
探矿手段,采用坑、钻结合的探矿方式,在矿区成矿有利部位开展探矿,对已知矿脉的头部、深部、边部及平行部位开展探边摸底工作,就一定能取得良好的探矿效果。
(2)经常不断地开展矿山实际开采与地质勘探资料的对比分析工作,加深对矿区地质特征与成矿规律的认识,不断总结出地质成矿理论
性的东西,提高对矿区成矿理论的认识,从而更进一步指导矿山地质探矿工作。
(3)矿山生产探矿中,必须严格遵守矿山生产探矿有关规定和探矿原则。
在生产探矿施工过程中,尽量利用原有地质探矿工程,为矿山节约探矿费用,达到良好的探矿经济效果和地质效果。
(4)必须搞好地质探矿资料对比,建立一套完整系统的矿区综合资料。
通过矿山生产实践,总结出适合矿山实际的探矿工程网络,以便正确合理布置探矿工程,达到预期的探矿地质效果。
(5)采场回采过程中的地质指导和监督管理工作,我矿采矿方法主要为浅孔留矿法,地质人员按照采场每层联络到地质平面图圈定的工
业矿体边界及采场分层回采设计,进行回采作业的现场地质指导和
监督管理。
(6)在回采过程中,地质人员应根据每一分层的矿体揭露情况,及时
修图,避免资源浪费或多采废石。
在市场经济时代,为了矿山的持续发展,必须加强矿山地质工作。
五道岭钼矿投产建设至今已有6年,在矿山地质工作者的努力下,矿山地质工作得到逐步的加强,基本满足了矿山生产对生产勘探程度的要求,取得了较好的生产勘探效果。
矿山地质工作者有效地贯彻矿山技术政策,保证国家矿产资源得到
充分利用。
生产地质与管理基本规范化和制度化。
资源得到了合理地开采利用,矿山生产多年持续发展,延长了矿山的服务年限。
矿山地质工作包括生产地质工作、矿山生产的地质管理与监督及矿体深部及外围找矿等工作。
生产地质工作是在地质勘探基础上结合采掘工程的进行，对矿床做进一步的调查和研究，它包括生产勘探（基建期为基建勘探），探采过程中的地质调查、取样及原始编录，综合地质编录以及储量计算等工作。
地质管理工作是指矿山从生产至结束期间，从地质角度参加矿山生产管理的各项工作。
包括：矿产储量管理、统计、上报以及保有程度的分析和检查；储备矿量（三级或二级）的管理及保有情况检查；矿石质量均衡管理、损失贫化管理、采掘（剥）计划编制、现场施工管理以及采掘单元停采或报废的管理等工作。
矿区深部和外围找矿是地质勘探工作的深入，是为了扩大矿产储量以延长矿山服务年限所投入的工作。
基本图件：
指在矿山开发过程中,把揭示出来的各种地质现象,用特定的花纹、符号和色谱等在图纸上准确地描绘出来,或经地质理论推断、预测得出的一类图件。
此类图件是矿山地质工作的重要组成部分,是反映矿床地质特征、成矿规律和矿山生产活动的工具,又是进行科学研究、交流经验和成果的媒介,也是保存矿山地质工作历史文献的重要形式。
它可分为基本图件和专门性图件两大类：前者有各种原始地质编录图、区域地质图、矿床地质图以及根据矿山开发获得实际资料而编制的各种矿床开发地质图,如矿床勘探线地质剖面图、矿体中段(平台)地质平面图、采场地质图、储量计算图、样品分布图、矿体纵投影图等；后者有矿山水文及工程地质图、环境地质图、矿山物化探地质图、
地质经济图及数学地质图等。
现代化矿山地质工作中,许多图件皆可用计算机绘制,既便于修改补充,又利于采矿工程的电脑化设计。
地质图件是指导矿山设计和生产的重要依据，是综合地质编录的重要成果之一。
矿山常用的地质图件有：
一、矿区地形地质图：地形地质图是反映矿区地形及地质情况的图件，它是在地形图上，用不同的颜色、花纹符号，把地表上各种地质体按比例尺缩小并垂直投影到水平面上的一种图件。
地形地质图是研究矿床赋存条件、成矿规律、合理布置生产勘探工程、进行矿山设计建设或技术改造、开拓延伸设计，编制矿山远景规划所必须的图件。
二、矿床地质横剖面图：矿床地质横剖面图是垂直矿体或主要构造走向切割，并反应其沿倾向方向的变化情况及地质特征的图件，矿山最常用的横剖面图是勘探线横剖面图，它是反映矿区地质全貌、矿床地质构造特征、矿体出露及埋藏情况、矿体厚度和品位沿倾向变化规律的重要图件，是绘制水平地质断面图和投影图、矿层底板等高线图的重要依据，是储量计算、矿山设计与生产的必用图件。
三、矿床地质纵剖面图：矿床地质纵剖面图是沿体平均走向切割，用以了解矿床沿走向延长及延深变化情况及其成矿地质条件的图
件。
四、矿体投影图：矿体投影图是一个投影面上，表示矿体总的分布轮廓及各级储量范围的图件。
当矿体总倾角大于60°时，一般采用垂直纵投影图，小于60°则采用水平投影图。
60°～45°之间，为某种需要也可采用倾斜投影图。
它是进行储量计算。
编制采掘计划和远景规划的基础图件。
矿山设计时，各种开拓系统要投影在此图上，矿山生产中，常用该图编制采掘计划。
五、开采阶段地质平面图：开采阶段地质平面图是表示矿体、围岩、构造、矿石质量等在某一标高水平上地质特征及变化的图件，是地下开采编制生产勘探设计、采掘技术计划、确定开采顺序、布置开采块段的重要依据。
六、开采平盘地质平面图：是表现露天开采平盘的矿床矿化情况、分布规律、产状构造、围岩条件及岩石类型等地质现象的平面图件。
它是编制采掘计划、计算地质储量的重要依据。
七、等值线图：用一系列的等值曲线分别表明矿体各种地质特征的图件。
具体可有：矿体顶（底）板等高线图，矿石品位等值线图，矿体等厚线图等。
八、矿块三面图：矿块三面图是比较完整反映一个或几个开采矿块内地质构造特征和矿体空间位置形态的一组图件，包括块段地质平面图、地质横剖面图、纵投影图等，是研究回采矿块矿体赋存条件、开采技术条件、采场设计施工、计算损失贫化的必备图件。
矿山测绘图种类较多，大致有以下几种：
一、基本矿山测量图
矿山测量是矿山建设和生产期间全部测量工作的总称。
其主要内容是在矿山建设和生产期间进行地表、地下工程的施工测量，测绘各种采掘（剥）工程图和专用图，进行采空区围岩、地表及边坡的移动观测研究和参加地表各种建筑物、构筑物和水体下的开采试验，绘制矿体几何图，对采掘（剥）工程的数量、质量、采矿量和矿石的损失贫化进行验收、统计和监督；参与采掘计划的编制，对矿区生产的正常进行及安全作业起指导和监督作用。
露天：
（一）矿区基本地形，1∶500～1∶2000；
（二）阶段采剥工程平面图：1∶200～1∶1000。
地下：
（一）矿区基本地形图：1∶500～1∶2000；
（二）阶段水平巷道平面图或分层采掘工程平面图，1∶500～1∶1000。
二、专用图
露天：
（一）矿区总图，1∶2000～1∶5000；
（二）矿区平面与高程控制及地形分幅图；
（三）采剥工程综合平面图，1∶500～1∶2000；
（四）露天矿工业场地平面图，1∶500～1∶1000；
（五）爆破工程平面图、剖面图，1∶200～1∶1000；
（六）排土场、排水巷道平面图，1∶1000～1∶2000；
（七）边坡移动平面、剖面图；
（八）储量及损失贫化计算用剖面及平面图，1∶1000～1∶2000；
（九）主要铁路运输线路平面图或纵断面图，1∶1000～1∶2000；
井下：
（一）矿区总图，1∶100～1∶5000；
（二）矿区平面与高程控制及地形分幅图；
（三）井上、下对照图，1∶500～1∶1000；
（四）工业场地平面图，1∶500～1∶1000；
（五）采准、切割工程平面图及采场平面剖面图，1∶200～1∶500；
（六）井底车场平面图，1∶200～1∶500；
（七）井筒竖直剖面图，竖直比例1∶200～1∶500；水平比例：1∶20～1∶50；（八）主要运输巷道纵剖面图，水平比例1∶500～1∶1000，竖直比例1∶50～1∶100；
（九）急倾斜矿体采掘工程竖直投影图，1∶500～1∶1000；
（十）井巷立体图，1∶1000～1∶2000；（十一）三级矿量计算及损失贫化计算图。
