摄影测量实验报告(空间后方交会—前方交会)

摄影测量实习总结报告5篇摄影测量实习总结报告(1)一、实习目的摄影测量与遥感实习是摄影测量学和遥感技术相应用的综合实习课。

本课程的任务是通过实习掌握摄影测量的原理、影像处理方法、成图方法，掌握遥感的信息获取、图像处理、分类判读及制图的方法和作业程序。

从而更系统地掌握摄影测量与遥感技术。

通过实习使我们更熟练地掌握摄影测量及遥感的原理，信息获取的途径，数字处理系统和应用处理方法。

进一步巩固和深化理论知识，理论与实践相结合。

培育我们的应用能力和创新能力、工作仔细、实事求是、吃苦耐劳、团结协作的精神，为以后从事生产实践工作打下坚实的理论与实践相结合的综合素质基础。

二、实习内容1) 遥感影像图制作;2) 相片控制测量;3) 航空摄影测量相对立体观察与两侧;4) 航片调绘、遥感图像属性调查;5) 相片及卫片的判读及调绘6) 调绘片的内页整饰7) 撰写实习报告，提交成果。

三、实习设备与资料1) 摄影测量与遥感书本上的理论知识。

2) 通过电脑查找有关这门学科的实践应用及其它相关知识等。

3) 电脑上相关的摄影测量的图片信息资料及判读方法。

4) 现有的实习报告模板及大学城空间里的相关教学资料。

四、实习时间与地点时间：__年6月19日——__年6月26日。

地点：学校图书馆、教室、寝室及搜集摄影测量与遥感这门学科的资料等相关地方。

五、实习过程5.1摄影测量与遥感学的进展情景摄影测量与遥感是从摄影影像和其他非接触传感器系统获取所讨论物体，主要是地球及其环境的可靠信息，并对其进行记录、量测、分析与应用表达的科学和技术。

随着摄影测量进展到数字摄影测量阶段及多传感器、多分辨率、多光谱、多时段遥感影像与空间科学、电子科学、地球科学、计算机科学以及其他边缘学科的交叉渗透、相互融合，摄影测量与遥感已逐渐进展成为一门新型的地球空间信息科学。

由于它的科学性、技术性、应用性、服务性以及所涉及的广泛科学技术领域，其应用已深化到经济建设、社会进展、国家安全和人民生活等各个方面。

摄影测量学实验报告实验一、单像空间后方交会学院：建测学院班级：测绘082姓名：肖澎学号： 15一．实验目的1.深入了解单像空间后方交会的计算过程；2.加强空间后方交会基本公式和误差方程式，法线方程式的记忆；3.通过上机调试程序加强动手能力的培养。

二．实验原理以单幅影像为基础，从该影像所覆盖地面范围内若干控制点和相应点的像坐标量测值出发，根据共线条件方程，求解该影像在航空摄影时刻的相片外方位元素。

三．实验内容1.程序图框图2.实验数据（1）已知航摄仪内方位元素f＝153.24mm，Xo＝Yo＝0。

限差0.1秒（2）已知4对点的影像坐标和地面坐标：3.实验程序using System;using System.Collections.Generic;using System.Linq;using System.Text;namespace ConsoleApplication3{class Program{static void Main(){//输入比例尺，主距，参与平参点的个数Console.WriteLine("请输入比例尺分母m：\r");string m1 = Console.ReadLine();double m = (double)Convert.ToSingle(m1);Console.WriteLine("请输入主距f：\r");string f1 = Console.ReadLine();double f = (double)Convert.ToSingle(f1);Console.WriteLine("请输入参与平差控制点的个数n：\r");string n1 = Console.ReadLine();int n = (int)Convert.ToSingle(n1);//像点坐标的输入代码double[] arr1 = new double[2 * n];//1.像点x坐标的输入for (int i = 0; i < n; i++){Console.WriteLine("请输入已进行系统误差改正的像点坐标的x{0}值：\r", i+1);string u = Console.ReadLine();for (int j = 0; j < n; j += 2){arr1[j] = (double)Convert.ToSingle(u);}}//2.像点y坐标的输入for (int i = 0; i < n; i++){Console.WriteLine("请输入已进行系统误差改正的像点坐标的y{0}值：\r", i+1);string v = Console.ReadLine();for (int j = 1; j < n; j += 2){arr1[j] = (double)Convert.ToSingle(v);}}//控制点的坐标输入代码double[,] arr2 = new double[n, 3];//1.控制点X坐标的输入for (int j = 0; j < n; j++){Console.WriteLine("请输入控制点在地面摄影测量坐标系的坐标的X{0}值：\r", j+1);string u = Console.ReadLine();arr2[j , 0] = (double)Convert.ToSingle(u);}//2.控制点Y坐标的输入for (int k = 0; k < n; k++){Console.WriteLine("请输入控制点在地面摄影测量坐标系的坐标的Y{0}值：\r", k+1);string v = Console.ReadLine();arr2[k , 1] = (double)Convert.ToSingle(v);}//3.控制点Z坐标的输入for (int p =0; p < n; p++){Console.WriteLine("请输入控制点在地面摄影测量坐标系的坐标的Z{0}值：\r", p+1);string w = Console.ReadLine();arr2[p , 2] = (double)Convert.ToSingle(w);}//确定外方位元素的初始值//1.确定Xs的初始值：double Xs0 = 0;double sumx = 0;for (int j = 0; j < n; j++){double h = arr2[j, 0];sumx += h;}Xs0 = sumx / n;//2.确定Ys的初始值：double Ys0 = 0;double sumy = 0;for (int j = 0; j < n; j++){double h = arr2[j, 1];sumy += h;}Ys0 = sumy / n;//3.确定Zs的初始值：double Zs0 = 0;double sumz = 0;for (int j = 0; j <= n - 1; j++){double h = arr2[j, 2];sumz += h;}Zs0 = sumz / n;doubleΦ0 = 0;doubleΨ0 = 0;double K0 = 0;Console.WriteLine("Xs0,Ys0,Zs0,Φ0,Ψ0,K0的值分别是：{0},{1},{2},{3},{4},{5}", Xs0, Ys0, Zs0, 0, 0, 0);//用三个角元素的初始值按（3-4-5）计算各方向余弦值，组成旋转矩阵,此时的旋转矩阵为单位矩阵I：double[,] arr3 = new double[3, 3];for (int i = 0; i < 3; i++)arr3[i, i] = 1;}double a1 = arr3[0, 0]; double a2 = arr3[0, 1]; double a3 = arr3[0, 2];double b1 = arr3[1, 0]; double b2 = arr3[1, 1]; double b3 = arr3[1, 2];double c1 = arr3[2, 0]; double c2 = arr3[2, 1]; double c3 = arr3[2, 2];/*利用线元素的初始值和控制点的地面坐标，代入共线方程（3-5-2），* 逐点计算像点坐标的近似值*///1.定义存放像点近似值的数组double[] arr4 = new double[2 * n];//----------近似值矩阵//2.逐点像点坐标计算近似值//a.计算像点的x坐标近似值（x）for (int i = 0; i < 2 * n; i += 2){for (int j = 0; j < n; j++){arr4[i] = -f * (a1 * (arr2[j, 0] - Xs0) + b1 * (arr2[j, 1] - Ys0) + c1 * (arr2[j, 2] - Zs0)) / (a3 * (arr2[j, 0] - Xs0) + b3 * (arr2[j, 1] - Ys0) + c3 * (arr2[j, 2] - Zs0)); }}//b.计算像点的y坐标近似值（y）for (int i = 1; i < 2 * n; i += 2){for (int j = 0; j < n; j++){arr4[i] = -f * (a2 * (arr2[j, 0] - Xs0) + b2 * (arr2[j, 1] - Ys0) + c2 * (arr2[j, 2] - Zs0)) / (a3 * (arr2[j, 0] - Xs0) + b3 * (arr2[j, 1] - Ys0) + c3 * (arr2[j, 2] - Zs0)); }}//逐点计算误差方程式的系数和常数项，组成误差方程：double[,] arr5 = new double[2 * n, 6]; //------------系数矩阵（A）//1.计算dXs的系数for (int i = 0; i < 2 * n; i += 2){arr5[i, 0] = -1 / m; //-f/H == -1/m}//2.计算dYs的系数for (int i = 1; i < 2 * n; i += 2){arr5[i, 1] = -1 / m; //-f/H == -1/m}//3.a.计算误差方程式Vx中dZs的系数for (int i = 0; i < 2 * n; i += 2)arr5[i, 2] = -arr1[i] / m * f;}//3.b.计算误差方程式Vy中dZs的系数for (int i = 1; i < 2 * n; i += 2){arr5[i, 2] = -arr1[i] / m * f;}//4.a.计算误差方程式Vx中dΦ的系数for (int i = 0; i < 2 * n; i += 2){arr5[i, 3] = -f * (1 + arr1[i] * arr1[i] / f * f);}//4.a.计算误差方程式Vy中dΦ的系数for (int i = 1; i < 2 * n; i += 2){arr5[i, 3] = -arr1[i - 1] * arr1[i] / f;}//5.a.计算误差方程式Vx中dΨ的系数for (int i = 0; i < 2 * n; i += 2){arr5[i, 4] = -arr1[i] * arr1[i + 1] / f;}//5.b.计算误差方程式Vy中dΨ的系数for (int i = 1; i < 2 * n; i += 2){arr5[i, 4] = -f * (1 + arr1[i] * arr1[i] / f * f);}//6.a.计算误差方程式Vx中dk的系数for (int i = 0; i < 2 * n; i += 2){arr5[i, 5] = arr1[i + 1];}//6.b.计算误差方程式Vy中dk的系数for (int i = 1; i < 2 * n; i += 2){arr5[i, 5] = -arr1[i - 1];}//定义外方位元素组成的数组double[] arr6 = new double[6];//--------------------外方位元素改正数矩阵（X）//定义常数项元素组成的数组double[] arr7 = new double[2 * n];//-----------------常数矩阵（L）//计算lx的值for (int i = 0; i < 2 * n; i += 2)arr7[i] = arr1[i] - arr4[i]; //将近似值矩阵的元素代入}//计算ly的值for (int i = 1; i <= 2 * (n - 1); i += 2){arr7[i] = arr1[i] - arr4[i]; //将近似值矩阵的元素代入}/* 对于所有像点的坐标观测值，一般认为是等精度量测，所以权阵P为单位阵.所以X=(ATA)-1ATL *///1.计算ATdouble[,] arr5T = new double[6, 2 * n];for (int i = 0; i < 6; i++){for (int j = 0; j < 2 * n; j++){arr5T[i, j] = arr5[j, i];}}//A的转置与A的乘积,存放在arr5AA中double[,] arr5AA = new double[6, 6];for (int i = 0; i < 6; i++){for (int j = 0; j < 6; j++){arr5AA[i, j] = 0;for (int l = 0; l < 2 * n; l++){arr5AA[i, j] += arr5T[i, l] * arr5[l, j];}}}nijuzhen(arr5AA);//arr5AA经过求逆后变成原矩阵的逆矩阵//arr5AA * arr5T存在arr5AARATdouble[,] arr5AARAT = new double[6, 2 * n];for (int i = 0; i < 6; i++){for (int j = 0; j < 2 * n; j++){arr5AARAT[i, j] = 0;for (int p = 0; p < 6; p++){arr5AARAT[i, j] += arr5AA[i, p] * arr5T[p, j];}}}//计算arr5AARAT x L，存在arrX中double[] arrX = new double[6];for (int i = 0; i < 6; i++){for (int j = 0; j < 1; j++){arrX[i] = 0;for (int vv = 0; vv < 6; vv++){arrX[i] += arr5AARAT[i, vv] * arr7[vv];}}}//计算外方位元素值double Xs, Ys, Zs, Φ, Ψ, K;Xs = Xs0 + arrX[0];Ys = Ys0 + arrX[1];Zs = Zs0 + arrX[2];Φ = Φ0 + arrX[3];Ψ = Ψ0 + arrX[4];K = K0 + arrX[5];for (int i = 0; i <= 2; i++){Xs += arrX[0];Ys += arrX[1];Zs += arrX[2];Φ += arrX[3];Ψ += arrX[4];K += arrX[5];}Console.WriteLine("Xs,Ys,Zs,Φ,Ψ,K的值分别是：{0},{1},{2},{3},{4},{5}", Xs0, Ys0, Zs0, Φ, Ψ, K);Console.Read();}//求arr5AA的逆矩public static double[,] nijuzhen(double[,] a) {double[,] B = new double[6, 6];int i, j, k;int row = 0;int col = 0;double max, temp;int[] p = new int[6];for (i = 0; i < 6; i++){p[i] = i;B[i, i] = 1;}for (k = 0; k < 6; k++){//找主元max = 0; row = col = i;for (i = k; i < 6; i++){for (j = k; j < 6; j++){temp = Math.Abs(a[i, j]);if (max < temp){max = temp;row = i;col = j;}}}//交换行列，将主元调整到k行k列上if (row != k){for (j = 0; j < 6; j++){temp = a[row, j];a[row, j] = a[k, j];a[k, j] = temp;temp = B[row, j];B[row, j] = B[k, j];B[k, j] = temp;i = p[row]; p[row] = p[k]; p[k] = i; }if (col != k){for (i = 0; i < 6; i++){temp = a[i, col];a[i, col] = a[i, k];a[i, k] = temp;}}//处理for (j = k + 1; j < 6; j++){a[k, j] /= a[k, k];}for (j = 0; j < 6; j++){B[k, j] /= a[k, k];a[k, k] = 1;}for (j = k + 1; j < 6; j++){for (i = 0; j < k; i++){a[i, j] -= a[i, k] * a[k, j];}for (i = k + 1; i < 6; i++){a[i, j] -= a[i, k] * a[k, j];}}for (j = 0; j < 6; j++){for (i = 0; i < k; i++){B[i, j] -= a[i, k] * B[k, j];}for (i = k + 1; i < 6; i++){B[i, j] -= a[i, k] * B[k, j];}for (i = 0; i < 6; i++) {a[i, k] = 0;a[k, k] = 1;}}//恢复行列次序for (j = 0; j < 6; j++){for (i = 0; i < 6; i++) {a[p[i], j] = B[i, j]; }}for (i = 0; i < 6; i++){for (j = 0; j < 6; j++) {a[i, j] = a[i, j];}}return a;}4．实验结果四．实验总结此次实验让我深入了解单像空间后方交会的计算过程，加强了对空间后方交会基本公式和误差方程式，法线方程式的记忆。

双像解析摄影测量三种⽅法的⽐较-学习⼼得双像解析摄影测量三种⽅法的⽐较为了加强印象，还是要做做笔记的，那继续做电⼦笔记吧双像解析摄影测量三种⽅法的⽐较：后⽅交会-前⽅交会⽅法；相对定向-绝对定向法；⼀步定向法后⽅交会-前⽅交会法主要步骤：⾸先进⾏后⽅交会，利⽤单张影像上3个以上已知控制点分别计算像⽚外⽅位元素，再通过前⽅交会计算出地⾯⽬标的物⽅坐标。

该⽅法的缺点在于每张影像上都必须有3个以上控制点，并且前⽅交会求取的地⾯点坐标的精度取决于后⽅交会所解算外⽅位元素的精度（前⽅交会过程没有充分利⽤多余条件进⾏平差计算）。

因此，该⽅法往往在已知影像的外⽅位元素、需确定少量的待定点坐标时采⽤。

相对定向-绝对定向法主要步骤：⾸先利⽤两张影像重叠区内5对以上同名点，按照共⾯条件⽅程解算相对定向元素，并计算同名点模型坐标，同时要求⾄少2个平⾼点1个⾼程点位于像⽚重叠区内以计算控制点模型坐标。

然后利⽤控制点模型坐标和对应地⾯坐标根据三维相似变换⽅程解算出绝对定向元素。

最后根据绝对定向元素求取⽬标的物⽅坐标。

（计算公式⽐较多，⽤这种⽅法的解算结果不能严格表达⼀幅图像的外⽅位元素）该⽅法的缺点在于需要已知重叠区内最少5对同名点。

同样地，绝对定向的精度取决于相对定向精度。

因此常⽤于航带法解析三⾓测量的应⽤。

⼀步定向法主要步骤：利⽤已有控制点地⾯坐标、像⽚上对应像点坐标，根据共线条件⽅程⼀步解算出像⽚外⽅位元素和⽬标的地⾯坐标。

该⽅法⼀步完成，精度完全由控制点和像点坐标量测精度决定，理论上⽐以上两种⽅法精度⾼。

但该⽅法相较以上两种⽅法，求解过程较复杂。

（待定点的坐标是完全按最⼩⼆乘法原理解求出来的，该⽅法常⽤于光线束法解析空中三⾓测量中的应⽤。

）下⾯简单介绍⼀种影像定位的⽅法：有理函数模型（RFM）有理函数模型可以直接建⽴起像点和空间坐标之间的关系，不需要内外⽅位元素，回避成像的⼏何过程，可以⼴泛⽤于线阵影像的处理中。

空间后方—前方交会的原理
空间后方交会和前方交会都是航天技术中的重要概念。

空间后方交会是通过地面控制点和像片上的像点来确定单幅影像的外方位元素的方法。

这种方法以单张像片为基础，求解每张像片的外方位元素，确定被摄物体与航摄像片的几何关系。

后方交会需要地面控制点，依靠单张像片就可求出其外方位元素。

而前方交会则是利用立体像对的同名像点求解地面点坐标的过程。

它利用同名像点坐标和像对的相对方位元素解算模型点坐标。

这种方法在确定了被摄物体与航摄像片的几何关系后，利用立体像对同名像点对对相交的原理确定物方空间坐标。

如需了解更多关于空间后方—前方交会原理的信息，建议查阅航天领域相关书籍或咨询专业人士。

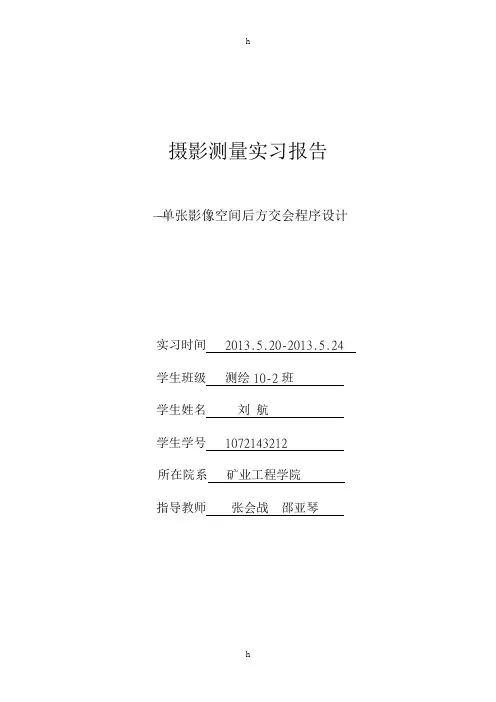

摄影测量实习报告——单张影像空间后方交会程序设计实习时间 2013.5.20-2013.5.24 学生班级测绘10-2班学生姓名刘航学生学号 1072143212 所在院系矿业工程学院指导教师张会战邵亚琴1．深入理解单片空间后方交会的原理，体会在有多余观测情况下，用最小二乘平差方法编程实现解求影像外方位元素的过程。

2．掌握空间后方交会的定义和实现算法(1) 定义：空间后方交会是以单幅影像为基础，从该影像所覆盖地面范围内若干控制点的已知地面坐标和相应点的像坐标量测值出发，根据共线条件方程，解求该影像在航空摄影时刻的外方位元素Xs，Ys，Zs，φ，ω，κ。

(2) 算法：由于每一对像方和物方共轭点可列出2个方程，因此若有3个已知地面坐标的控制点，则可列出6个方程，解求6个外方位元素的改正数△Xs，△Ys，△Zs，△φ，△ω，△κ。

实际应用中为了提高解算精度，常有多余观测方程，通常是在影像的四个角上选取4个或均匀地选择更多的地面控制点，因而要用最小二乘平差方法进行计算。

3. 利用Visual C++或者Matlab（或其他熟悉的计算机语言）编写一个完整的单片空间后方交会程序，通过对提供的试验数据进行计算，输出像片的外方位元素并进行评定精度。

4．通过编写程序实现单张影像空间后方交会计算，掌握非线性方程线性化的过程、相应数据读入与存储的方法以及迭代计算的特点，巩固各类基础课程及计算机课程的学习内容，培养上机调试程序的动手能力，通过对实验结果的分析，增强综合运用所学知识解决专业实际问题的能力。

二、实习环境1．硬件环境：Window操作系统2．软件环境：VC++或Matlab或其他计算机语言利用一定数量的地面控制点，根据共线条件方程求解像片外方位元素并进行精度评定。

四、实习原理以单幅影像为基础，从该影像所覆盖地面范围内若干控制点的已知地面坐标和相应点的像坐标量测值出发，根据共线条件方程，求解该影象在航空摄影时刻的像片外方位元素 Xs，Ys，Zs，ф，ω，κ。

空间后方交会—空间前方交会程序编程实验一．实验目的要求掌握运用空间后方交会-空间前方交会求解地面点的空间位置.学会运用空间后方交会的原理，根据所给控制点的地面摄影测量坐标系坐标以及相应的像平面坐标系中的坐标，利用计算机编程语言实现空间后方交会的过程，完成所给像对中两张像片各自的外方位元素的求解。

然后根据空间后方交会所得的两张像片的内外方位元素，利用同名像点在左右像片上的坐标，求解其对应的地面点在摄影测量坐标系中的坐标，并完成精度评定过程，利用计算机编程语言实现此过程.二．仪器用具计算机、编程软件(MATLAB）三．实验数据实验数据包含四个地面控制点（GCP）的地面摄影测量坐标及在左右像片中的像平面坐标。

此四对坐标运用最小二乘法求解左右像片的外方位元素，即完成了空间后方的过程.另外还给出了5对地面点在左右像片中的像平面坐标和左右像片的内方位元素。

实验数据如下：内方位元素：f=152。

000mm，x0=0，y0=0 四．实验框图此过程完成空间后方交会求解像片的外方位元素，其中改正数小于限差（0。

00003，相当于0。

1'的角度值)为止。

在这个过程中采用迭代的方法，是外方位元素逐渐收敛于理论值,每次迭代所得的改正数都应加到上一次的初始值之中。

在空间后方交会中运用的数学模型为共线方程确定Xs，Ys，Zs的初始值时，对于左片可取地面左边两个GCP的坐标的平均值作为左片Xs 和Ys的初始值，取右边两个GCP的坐标平均值作为右片Xs 和Ys的初始值。

Zs可取地面所有GCP的Z坐标的平均值再加上航高.空间前方交会的数学模型为：五．实验源代码function Main_KJQHFJH（）global R g1 g2 m G a c b1 b2;m=10000；a=5;c=4；feval（＠shuru)；％调用shuru(）shurujcp（)函数完成像点及feval（＠shurujcp)；%CCP有关数据的输入XYZ=feval（＠MQZqianfangjh）; %调用MQZqianfangjh（）函数完成空间前方、%%%％%% 单位权中误差％%%％%后方交会计算解得外方位元素global V1 V2；%由于以上三个函数定义在外部文件中故需VV=[］; ％用feval（）完成调用过程for i=1:2＊cVV(i)=V1（i)；VV(2*i+1）=V2(i)；endm0=sqrt（VV＊（VV’)/（2＊c-6））；disp('单位权中误差m0为正负：’）；disp(m0）; ％计算单位权中误差并将其输出显示输入GCP像点坐标及地面摄影测量坐标系坐标的函数和输入所求点像点坐标函数：function shurujcp（)global c m;m=input（’摄影比例尺:')；%输入GCP像点坐标数据函数并分别将其c=input（'GCP的总数=')；％存入到不同的矩阵之中disp（'GCP左片像框标坐标：')；global g1;g1=zeros（c，2）;i=1;while i<=cm=input('x='）；n=input（'y='）;g1(i，1)=m;g1（i，2)=n；i=i+1；enddisp('GCP右片像框标坐标：’);global g2；g2=zeros(c,2);i=1;while i〈=cm=input（'x=’）;n=input('y=’）;g2（i，1)=m；g2（i，2）=n;i=i+1;end％%%%％%%%%%%%%％％%%％％%％％％％%％%%％％%%％％%％％%%％% function shuru（)global a；a=input（'计算总像对点数='); %完成想计算所需的像平面坐标global b1；％坐标输入,存入不同的矩阵中b1=zeros(a,2)；disp('左片像点坐标：'）i=1；while i〈=am=input（'x=’）；n=input(’y=’);b1(i，1)=m；b1（i,2)=n;i=i+1;end%%global b2;b2=zeros（a,2）；disp（’右片像点坐标：')i=1;while i〈=am=input('x=’）;n=input（'y=’）；b2(i,1）=m；b2(i,2)=n；i=i+1;end％%global c;c=input(’GCP的总数='）；disp('GCP摄影测量系坐标：’)global G;G=zeros(3,c)；i=1；while i〈=cm=input（’X='）;n=input(’Y='）;v=input（’Z=')；G(i，1）=m;G（i，2)=n;G（i,3)=v；i=i+1;end %%％％％％%%％%%%%%%％％％％％％％％%%％％%％%%%％％%%%空间前方交会和后方交会函数:function XYZ=MQZqianfangjh（）global R1 R2 a f b1 b2 Ra Rb；global X1 X2;R1=Ra；R2=Rb;R1=zeros（3,3）;R2=zeros（3,3)；global g1 g2 G V1 V2 V WF c QXX QXX1 QXX2；xs0=（G（1，1)+G(3,1))/2；ys0=（G（1，2）+G(3，2)）/2;［Xs1，Ys1，Zs1,q1,w1，k1 R]=houfangjh(g1，xs0,ys0）；％对左片调用后方交会函数R1=R；V1=V；WF1=WF;QXX1=QXX;save '左片外方位元素为。

空间后交-前交程序设计(实验报告)姓名：班级：学号：时间：空间后交-前交程序设计一、实验目的用 C 、VB或MATLAB语言编写空间后方交会-空间前方交会程序⑴提交实习报告：程序框图、程序源代码、计算结果、体会⑵计算结果：像点坐标、地面坐标、单位权中误差、外方位元素及其精度二、实验数据f=150.000mm，x0=0，y0=0三、实验思路1.利用空间后方交会求左右像片的外方位元素(1).获取m(于像片中选取两点，于地面摄影测量坐标系中选取同点，分别计算距离，距离比值即为m)，x,y,f,X,Y,Z(2).确定未知数初始值Xs,Ys,Zs,q,w,k(3).计算旋转矩阵R(4).逐点计算像点坐标的近似值（x），（y）(5).组成误差方程式(6).组成法方程式(7).解求外方位元素(8).检查是否收敛，即将求得的外方位元素的改正数与规定限差比较，小于限差即终止；否则用新的近似值重复步骤（3）-（7）2.利用求出的外方位元素进行空间前交，求出待定点地面坐标(1).用各自像片的角元素计算出左、右像片的方向余弦值，组成旋转矩阵R1,R2(2).根据左、右像片的外方位元素，计算摄影基线分量Bx，By，Bz(3).计算像点的像空间辅助坐标（X1,Y1,Z1）和（X2,Y2,Z2）(4).计算点投影系数N1和N2(5).计算未知点的地面摄影测量坐标四、实验过程⑴程序框图函数AandL%求间接平差时需要的系数%%%已知%a=像点坐标x,b=像点坐标y，f内方位元素主距%φ=q,ψ=w,κ=k%像空间坐标系X,Y,Z%地面摄影测量坐标系Xs,Ys,Zsfunction [A1,L1,A2,L2]=AandL(a,b,f,q,w,k,X,Y,Z,Xs,Ys,Zs) %%%%%%%%%%%选择矩阵元素a1=cos(q)*cos(k)-sin(q)*sin(w)*sin(k);a2=-cos(q)*sin(k)-sin(q)*sin(w)*cos(k);a3=-sin(q)*cos(w);b1=cos(w)*sin(k);b2=cos(w)*cos(k);b3=-sin(w);c1=sin(q)*cos(k)+cos(q)*sin(w)*sin(k);c2=-sin(q)*sin(k)+cos(q)*sin(w)*cos(k);c3=cos(q)*cos(w);%%%%%%%共线方程的分子分母X_=a1*(X-Xs)+b1*(Y-Ys)+c1*(Z-Zs);Y_=a2*(X-Xs)+b2*(Y-Ys)+c2*(Z-Zs);Z_=a3*(X-Xs)+b3*(Y-Ys)+c3*(Z-Zs);%%%%%%%近似值x=-f*X_/Z_;y=-f*Y_/Z_;%%%%%%%A组成L组成a11=1/Z_*(a1*f+a3*x);a12=1/Z_*(b1*f+b3*x);a13=1/Z_*(c1*f+c3*x);a21=1/Z_*(a2*f+a3*y);a22=1/Z_*(b2*f+b3*y);a23=1/Z_*(c2*f+c3*y);a14=y*sin(w)-(x/f*(x*cos(k)-y*sin(k))+f*cos(k))*cos(w);a15=-f*sin(k)-x/f*(x*sin(k)+y*cos(k)); a16=y;a24=-x*sin(w)-(y/f*(x*cos(k)-y*sin(k))-f*sin(k))*cos(w);a25=-f*cos(k)-y/f*(x*sin(k)+y*cos(k));a26=-x;lx=a-x;ly=b-y;%%%%%%%%%组成一个矩阵，并返回A1=[a11,a12,a13,a14,a15,a16];A2=[a21,a22,a23,a24,a25,a26];L1=lx;L2=ly;函数deg2dms%%%%%%%%角度转度分秒function y=deg2dms(x)a=floor(x);b=floor((x-a)*60);c=(x-a-b/60)*3600;y=a+(b/100)+(c/10000);函数dms2deg%%%%%度分秒转度function y=dms2deg(x)a=floor(x);b=floor((x-a)*100);c=(x-a-b/100)*10000;y=a+b/60+c/3600;函数ok%%%%%%%%%%%%%%目的是为了保证各取的值的有效值%%xy为n*1,a为1*nfunction result=ok(xy,a)format short gi=size(xy,1);for n=1:io=xy(n)-floor(xy(n,1));o=round(o*(10^a(n)))/(10^a(n));xy(n,1)=floor(xy(n,1))+o;endformat long gresult=xy;函数rad2dmsxy%%%%求度分秒表现形式的三个外方位元素，三个角度function xydms=rad2dmsxy(xy)[a,b,c,d,e,f]=testvar(xy);d=deg2dms(rad2deg(d));e=deg2dms(rad2deg(e));f=deg2dms(rad2deg(f));xydms=[a,b,c,d,e,f]';函数spacehoujiao%%%%%%%空间后交%%% f%%输入p（2*n,1）%%像点坐标x,y,X,Y,Z,均为（n,1）function [xy,m,R]=spacehoujiao(p,x,y,f,X,Y,Z)format long;%%%%%权的矢量化,这是等精度时的，如果非，将函数参数改为P P=diag(p);%%求nj=size(X,2);%%初始化Xs=0;Ys=0;Zs=0;for n=1:jXs=Xs+X(n);Ys=Ys+Y(n);Zs=Zs+Z(n);endSx=sqrt((x(2)-x(1))^2+(y(2)-y(1))^2);%%%%两像点之间距离Sd=sqrt((X(2)-X(1))^2+(Y(2)-Y(1))^2);%%%%两地面控制点之间距离m=Sd/Sx; %%%%图像比例系数Xs=Xs/j;Ys=Ys/j;Zs=m*f+Zs/j;m0=0;q=0;w=0;k=0;i=0;a=rand(2*j,6);l=rand(2*j,1);%%%%for n=1:j[a(2*n-1,:),l(2*n-1,1),a(2*n,:),l(2*n,1)]=AandL(x(n),y(n),f,q,w,k,X(n),Y(n),Z(n ),Xs,Ys,Zs);enddet=inv(a'*P*a)*transpose(a)*P*l;%%%%%%%%%循环体while 1%%%%%%%%%%%%%%%%[dXs,dYs,dZs,dq,dw,dk]=testvar(det);detXs=abs(dXs);detYs=abs(dYs);detZs=abs(dZs);detq=abs(dq);detw=abs(dw);detk=abs(dk);%%%%%%%%%if((detXs<0.01)&&(detYs<0.01)&&(detZs<0.01)&&(detq<pi/648000)&&(detw<pi/648000)&& (detk<pi/648000))break;elseV=(a*det-l);Q=inv(a'*P*a);m0=m0+sqrt((V'*P*V)/(2*j-6));%%m0需要每次的改正数算出来相加%%%Xs=Xs+dXs;Ys=Ys+dYs;Zs=Zs+dZs;q=q+dq;w=w+dw;k=k+dk;%%%for n=1:j[a(2*n-1,:),l(2*n-1,1),a(2*n,:),l(2*n,1)]=AandL(x(n),y(n),f,q,w,k,X(n),Y(n),Z(n ),Xs,Ys,Zs);enddet=inv(a'*P*a)*transpose(a)*P*l;i=i+1;%%%%end%%%end[dXs,dYs,dZs,dq,dw,dk]=testvar(det);detXs=abs(dXs);detYs=abs(dYs);detZs=abs(dZs);detq=abs(dq);detw=abs(dw);detk=abs(dk);V=(a*det-l);Q=inv(a'*P*a);m0=m0+sqrt((V'*P*V)/(2*n-6));%%%Xs=Xs+dXs;Ys=Ys+dYs;Zs=Zs+dZs;q=q+dq;w=w+dw;k=k+dk;%%%%%%%%%%%%%可以输出迭代次数的i%%%%%%%%%%%%Xs,Ys,Zs,q,w,k,i,dXs,dYs,dZs,dq,dw,dk,detXs,detYs,detZs %%%%%%%%%%%精度mo=m0*sqrt(Q);m=[mo(1,1),mo(2,2),mo(3,3),mo(4,4),mo(5,5),mo(6,6)]';[mXs,mYs,mZs,mq,mw,mk]=testvar(m);%%%%%%%%%输出xy=[Xs,Ys,Zs,q,w,k]';%%输出（6,1）的外方位元素m=[m0,mXs,mYs,mZs,mq,mw,mk]';%%单位误差，各元素中误差R=xyR(xy);%%旋转矩阵函数spaceqianjiao%%空间前交%输入f%输入x1,y1,x2,y2,R1,R2,xy1,xy2 （n,1）%输出X,Y,Z （n,1）function [X,Y,Z]=spaceqianjiao(x1,y1,x2,y2,f,R1,R2,xy1,xy2) i=size(x1,2);[Xs1,Ys1,Zs1,q1,w1,k1]=testvar(xy1);[Xs2,Ys2,Zs2,q2,w2,k2]=testvar(xy2);for n=1:i[X1(n),Y1(n),Z1(n)]=testvar(R1*[x1(n),y1(n),-f]');[X2(n),Y2(n),Z2(n)]=testvar(R2*[x2(n),y2(n),-f]');Bx=Xs2-Xs1;By=Ys2-Ys1;Bz=Zs2-Zs1;N1=(Bx*Z2(n)-Bz*X2(n))/(X1(n)*Z2(n)-X2(n)*Z1(n));N2=(Bx*Z1(n)-Bz*X1(n))/(X1(n)*Z2(n)-X2(n)*Z1(n));X(n)=Xs1+N1*X1(n);Z(n)=Zs1+N1*Z1(n);Y(n)=0.5*((Ys1+N1*Y1(n))+(Ys2+N2*Y2(n)));end函数testvar%分割矩阵。
