精选全文完整版可编辑修改目录1 选题背景 (2)1．1 指导思想 (2)1．2 方案论证 (2)1．3 基本设计任务 (2)1．4 发挥设计任务 (2)1．5电路特点 (3)2 电路设计 (3)2.1 总体方框图 (3)2.2 工作原理 (3)3 各主要电路及部件工作原理 (3)3.1 第一级--输入信号放大电路 (4)3.2 NE5532简要说明 (5)3.3 第二级--功率放大电路 (6)3.4 直流信号过滤电路 (6)4 原理总图 (7)5 元器件清单 (7)6 调试过程及测试数据（或者仿真结果） (7)6.1仿真检查 (8)6.1.1第一级仿真检查。
(8)6.1.2第二级仿真检查 (9)6.2 通电前检查 (10)6.3 通电检查 (10)6.3.1第一级电路检查 (10)6.3.2第二级电路检查 (10)6.3.3完整电路检查 (10)6.4结果分析 (10)7 小结 (10)8 设计体会及今后的改进意见 (11)8.1 体会 (11)8.2本方案特点及存在的问题 (11)8.3 改进意见 (11)参考文献 (12)1 选题背景在科技发达的现代社会随声听、收音机、mp3、mp4、电视机、手机、电脑……极大丰富了我们的日常生活，这些产品在使用时时常会有音频的播放，而这些产品本身配带的音频播放装置往往功率较小，难以带给人们想要的音乐效果与震撼。
因此音频小信号功率放大器就有着广泛的运用空间，能够让人们尽情享受音乐激情与活力。
正因为如此我对音频小信号放大电路产生了浓厚的兴趣，希望通过自己的知识和能力亲自动手设计和制作这样一款产品。
1．1 指导思想利用运算放大器构成第一级放大电路对输入信号进行放大；把放大后的信号接入第二级功率放大电路进行功率放大。
1．2 方案论证方案一：可使用NE5532配合集成功放TDA2030进行功率放大。
这样实现电路简单方便且电路的实现效果会很好，但由于题目要求不允许使用集成音频功放所以此方案不符合，故舍弃此方案。
功率放大电路习题1分析下列说法是否正确，凡对者在括号内打“√”，凡错者在括号内打“×”。
（1）在功率放大电路中，输出功率愈大，功放管的功耗愈大。
（）（2）功率放大电路的最大输出功率是指在基本不失真情况下，负载上可能获得的最大交流功率。
（）（3）当 OCL电路的最大输出功率为1W时，功放管的集电极最大耗散功率应大于 1W。
（）（4）功率放大电路与电压放大电路、电流放大电路的共同点是1）都使输出电压大于输入电压；（）2）都使输出电流大于输入电流；（）3）都使输出功率大于信号源提供的输入功率。
（）（5）功率放大电路与电压放大电路的区别是1）前者比后者电源电压高；（）2）前者比后者电压放大倍数数值大；（）3）前者比后者效率高；（）4）在电源电压相同的情况下，前者比后者的最大不失真输出电压大；（）（6）功率放大电路与电流放大电路的区别是1）前者比后者电流放大倍数大；（）2）前者比后者效率高；（）3）在电源电压相同的情况下，前者比后者的输出功率大。
（）解：（1）×（2）√（3）×（4）××√（5）××√√（6）×√√2已知电路如图 P9.2 所示，T1和 T2管的饱和管压降│U CES│＝3V，V CC＝15V ， R L＝8Ω，。
选择正确答案填入空内。
图 P9.2（1）电路中 D 1和 D 2管的作用是消除。
A ．饱和失真B ．截止失真C ．交越失真（2）静态时，晶体管发射极电位 U EQ。
A ．＞0VB ．＝0VC ．＜0V（3）最大输出功率 P OM。
A ．≈28WB ． ＝18WC ．＝9W（4）当输入为正弦波时，若 R 1虚焊，即开路，则输出电压。
A ．为正弦波B ．仅有正半波C ．仅有负半波（5）若 D 1虚焊，则 T 1管。
A ．可能因功耗过大烧坏B ．始终饱和C ．始终截止解：（1）C（2）B（3）C（4）C（5）A3 在图 P9.2 所示电路中，已知 V CC ＝16V ，R L ＝4Ω，T 1和 T 2管的饱和管压降│U CES │＝2V ，输入电压足够大。
第五章低频功率放大电路一、填空题1、以功率三极管为核心构成的放大器称放大器。
它不但输出一定的还能输出一定的，也就是向负载提供一定的功率。
2、功率放大器简称。
对它的要求与低频放大电路不同，主要是：尽可能大、 _____尽可能高、尽可能小，还要考虑管的散热问题。
3、功放管可能工作的状态有三种：类放大状态，它的失真、效率；它的失真、效率。
4、功率放大电路功率放大管的动态范围大,电流、电压变化幅度大，工作状态有可能超越输出特性曲线的放大区，进入或，产生失真。
5、所谓“互补”放大器，就是利用型管和型管交替工作来实现放大。
6、OTL电路和OCL电路属于工作状态的功率放大电路。
7、为了能使功率放大电路输出足够大的功率，一般晶体三极管应工作在。
8、当推挽功率放大电路两只晶体管的基极电流为零时，因晶体三极管的输入特性，故在两管交替工作时产生。
9、对于乙类互补称功放，当输入信号为正半周时，型管导通，型管截止；当输入信号为负半周时，型管导通，型管截止；输入信号为零（Ui=0）时，两管，输出为。
10、乙类互补对称功放的两功率管处于偏置工作状态，由于电压的在存在,当输入信号在正负半周交替过程中造成两功率管同时 ,引起的失真，称为失真。
11、功率放大器按工作点在交流负载线上的位置分类有：类功放、类功放和类功放电路。
12、甲乙类推挽功放电路与乙类功放电路比较，前者加了偏置电路图向功放管提代少量，以减少失真。
13、乙类互补对称功放允许输出的最大功率Pom= 。
总的管耗Pc= 。
14、为了避免输出变压器给功放电路带来的不便和失真，出现了功放电路；为了避免输出电容引出的失真，又出现了功放电路。
15、所谓复合功率管就是由一个功率三极管和一个功率三极管组成的大功率效三极管。
它分型管组合和型管组合两种。
复合管的等效电流放大系数β= 。
二、选择题1、交越失真是一种（）失真。
A、截止失真B、饱和失真C、非线性失真2、OTL和OCL电路的主要区别是（）A、有无输出电容B、双电源或单电源供电3、OCL甲乙类功放电路的效率可达（）A、25%B、78.5%4、甲类单管变压器耦合功率放大器集电极静态工作电流为I CQ，电源电压E C，输出最大功率为（）。
电子电路技术考研习题及其详解第6章功率放大电路(总28页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--一、选择题(05 分)1.选择正确答案填空：1．在甲类功率放大电路中，功放管的导通角为（）；A ．B ．C．02．在甲乙类功率放大电路中，功放管的导通角为（）；A ． B．>C．<3．在乙类功率放大电路中，功放管的导通角为（）；A ． B．=C．<(05 分)2.选择正确答案填空：1．功率放大电路的主要特点是（）；A．具有较高的电压放大倍数 B．具有较高的电流放大倍数C．具有较大的输出功率2．功率放大电路的最大输出功率是负载上获得的（）；A．最大交流功率 B．最大直流功率 C．最大平均功率3．功率放大电路的效率是（）；A．输出功率与输入功率之比 B．输出功率与功放管耗散功率之比C．输出功率与电源提供的功率之比(05 分)3.选择正确答案填空：2651．分析功率放大电路时，应着重研究电路的（）；A．电压放大倍数和电流放大倍数 B．输出功率与输入功率之比C．最大输出功率和效率2．功率放大电路的最大输出功率是（）；A．负载获得的最大交流功率 B．电源提供的最大功率C．功放管的最大耗散功率2663．当功率放大电路的输出功率增大时，效率将（）。
A．增大 B．减小 C．可能增大，也可能减小(05 分)4.选择正确答案填空：1．功率放大电路与电压放大电路的共同之处是（）；A．都放大电压 B．都放大电流 C．都放大功率2．分析功率放大电路时，应利用功放管的（）；A．特性曲线 B．h参数模型 C ．高频混合模型3．在选择功率放大电路的功放管时，应特别注意其参数（）；A ．、B ．、、C ．、(05 分)5.选择正确答案填空：1．功率放大电路与电流放大电路的共同之处是（）；A．都放大电压 B．都放大电流 C．都放大功率2．对于甲类功率放大电路，当输出功率增大时，功放管的管耗将（）；A．增大 B．不变 C．减小3．对于乙类功率放大电路，当输出功率增大时，功放管的管耗将（）；A．增大 B．可能增大，可能减小 C．减小(05 分)6.选择正确答案填空：1．功率放大电路的主要作用是使负载获得（）；A．尽可能大的电压 B．尽可能大的电流 C．尽可能大的交流功率2．对于甲类功率放大电路，当输出电压增大时，电源提供的功率将（）；A．增大 B．不变 C．减小2663．对于乙类功率放大电路，当输出电压增大时，功放管的管耗将（）；A．增大 B．减小 C．可能增大，也可能减小(05 分)7.有三种功率放大电路：A．甲类功率放大电路267B．甲乙类功率放大电路 C．乙类功率放大电路选择正确答案填空：1．静态时，功率损耗最大的电路是（）；2．能够消除交越失真的电路是（）；3．功放管的导通角最小的电路是（）。
![甲乙类互补对称功率放大电路分析[文字可编辑]](https://img.taocdn.com/s1/m/d23d5a51ad51f01dc281f1e1.png)
功率放大电路习题二1. 乙类互补对称功率放大电路会产生交越失真的原因是（ A ）。
A 晶体管输入特性的非线性 B 三极管电流放大倍数太大 C 三极管电流放大倍数太小 D 输入电压信号过大2. OTL 电路中，若三极管的饱和管压降为U CE(sat)，则最大输出功率P o(max)≈（ B ）。
A L2CE(sat)CC 2)(R U V - BL 2CE(sat)CC 212)(R U V - C L2CE(sat)CC 212)(R U V - 3. 在准互补对称放大电路所采用的复合管,其上下两对管子组合形式为（ A ）。
A NPN —NPN 和PNP —NPN B NPN —NPN 和NPN —PNP C PNP —PNP 和PNP —NPN4. 关于复合管的构成，下述正确的是（ A ） A 复合管的管型取决于第一只三极管 B 复合管的管型取决于最后一只三极管C 只要将任意两个三极管相连，就可构成复合管D 可以用N 沟道场效应管代替NPN 管，用P 沟道场效应管代替PNP 管 5.复合管的优点之一是（ B ）。
A 电压放大倍数大B 电流放大系数大C 输出电阻增大D 输入电阻减小 6. 图示电路（ B ）A 等效为PNP 管B 等效为NPN 管C 为复合管，第一只管子的基极是复合管的基极、发射极是复合管的集电极 7. 图示电路（ C ）A ．等效为PNP 管，电流放大系数约为（β1+β2）B ．等效为NPN 管，电流放大系数约为（β1+β2）C ．等效为PNP 管，电流放大系数约为β1β2D ．等效为NPN 管，电流放大系数约为β1β2E ．连接错误，不能构成复合管8. 功率放大电路的最大输出功率是在输入功率为正弦波时，输出基本不失真的情况下，负载上可能获得的最大（ C ）。
A 平均功率B 直流功率C 交流功率9. 一个输出功率为8W 的扩音机，若采用乙类互补对称功放电路，选择功率管时，要求P CM （ A ）。
习题1. 选择题。
(1)功率放大电路的转换效率是指。
A．输出功率与晶体管所消耗的功率之比B．输出功率与电源提供的平均功率之比C．晶体管所消耗的功率与电源提供的平均功率之比(2)乙类功率放大电路的输出电压信号波形存在。
A．饱和失真B．交越失真C．截止失真(3)乙类双电源互补对称功率放大电路中，若最大输出功率为2W，则电路中功放管的集电极最大功耗约为。
A．0.1W B．0.4W C．0.2W(4)在选择功放电路中的晶体管时，应当特别注意的参数有。
A．βB．I CM C．I CBO D．U(BR)CEO E．P CM(5)乙类双电源互补对称功率放大电路的转换效率理论上最高可达到。
A．25% B．50% C．78.5%(6)乙类互补功放电路中的交越失真，实质上就是。
A. 线性失真B. 饱和失真C. 截止失真(7) 功放电路的能量转换效率主要与有关。
A. 电源供给的直流功率B. 电路输出信号最大功率C. 电路的类型解：(1)B (2)B (3)B (4)B D E (5)C (6)C (7)C2. 如图7.19所示电路中，设BJT的β=100，U BE=0.7V，U CES=0.5V，I CEO=0，电容C对交流可视为短路。
输入信号u i为正弦波。
(1)计算电路可能达到的最大不失真输出功率P om？(2)此时R B应调节到什么数值？(3)此时电路的效率η=？ou 12V+图7.19 题2图解：(1)先求输出信号的最大不失真幅值。
由解题2图可知：ωt sin om OQ O U U u += 由C C om OQ V U U ≤+与C ES om OQ U U U ≥-可知：C ES C C om 2U V U -≤即有2C ESC C om U V U -≤因此，最大不失真输出功率P om 为：()W 07.2818122C ES C C L2om om ≈⨯-=⎪⎪⎭⎫ ⎝⎛=U V R U P (2)当输出信号达到最大幅值时，电路静态值为： ()C ES C C C ES C ES C C OQ 212U V U U V U +=+-= 所以 A 72.0825.0122L CES CC L OQ CC CQ≈⨯-=-=-=R U V R U V Im A 2.7CQ BQ==βII k Ω57.12.77.012BQ BE CC B ≈-=-=I U V R (3) %24%10072.01207.2CQ CC om V om ≈⨯⨯===I V P P P η 甲类功率放大电路的效率很低。

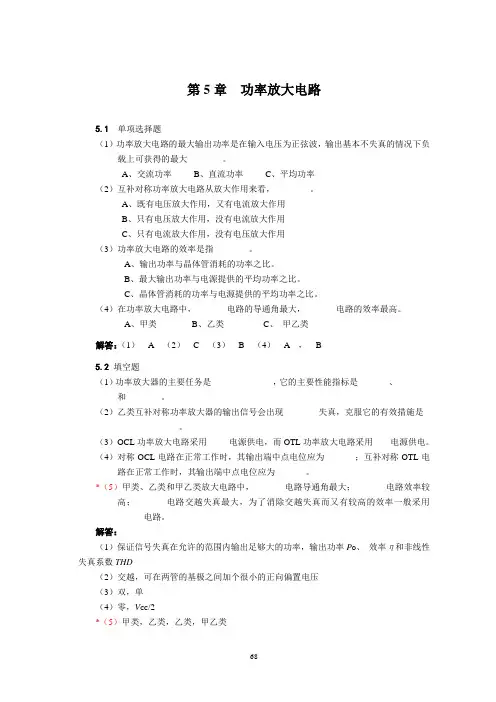

第5章功率放大电路5.1单项选择题（1）功率放大电路的最大输出功率是在输入电压为正弦波，输出基本不失真的情况下负载上可获得的最大________。
A、交流功率B、直流功率C、平均功率（2）互补对称功率放大电路从放大作用来看，________。
A、既有电压放大作用，又有电流放大作用B、只有电压放大作用，没有电流放大作用C、只有电流放大作用，没有电压放大作用（3）功率放大电路的效率是指________。
A、输出功率与晶体管消耗的功率之比。
B、最大输出功率与电源提供的平均功率之比。
C、晶体管消耗的功率与电源提供的平均功率之比。
（4）在功率放大电路中，_______电路的导通角最大，______电路的效率最高。
A、甲类B、乙类C、甲乙类解答：（1） A （2） C （3） B （4） A ， B5.2填空题（1）功率放大器的主要任务是______________，它的主要性能指标是_______、________和________。
（2）乙类互补对称功率放大器的输出信号会出现________失真，克服它的有效措施是______________。
（3）OCL功率放大电路采用_____电源供电，而OTL功率放大电路采用____电源供电。
（4）对称OCL电路在正常工作时，其输出端中点电位应为_______；互补对称OTL电路在正常工作时，其输出端中点电位应为_______。
*（5）甲类、乙类和甲乙类放大电路中，_______电路导通角最大；_______电路效率较高；_______电路交越失真最大，为了消除交越失真而又有较高的效率一般采用______电路。
解答：（1）保证信号失真在允许的范围内输出足够大的功率，输出功率P O、效率η和非线性失真系数THD（2）交越，可在两管的基极之间加个很小的正向偏置电压（3）双，单（4）零，V CC/2*（5）甲类，乙类，乙类，甲乙类5.3 分析下列说法是否正确，对者在括号内打“√”，错者在括号内打“×”。
功率放大电路习题二1. 乙类互补对称功率放大电路会产生交越失真的原因是（ A ）。
A 晶体管输入特性的非线性 B 三极管电流放大倍数太大 C 三极管电流放大倍数太小 D 输入电压信号过大2. OTL 电路中，若三极管的饱和管压降为U CE(sat)，则最大输出功率P o(max)≈（ B ）。
A L2CE(sat)CC 2)(R U V - BL2CE(sat)CC212)(R U V - C L2CE(sat)CC 212)(R U V - 3. 在准互补对称放大电路所采用的复合管,其上下两对管子组合形式为（ A ）。
A NPN —NPN 和PNP —NPN B NPN —NPN 和NPN —PNP C PNP —PNP 和PNP —NPN4. 关于复合管的构成，下述正确的是（ A ） A 复合管的管型取决于第一只三极管 B 复合管的管型取决于最后一只三极管C 只要将任意两个三极管相连，就可构成复合管D 可以用N 沟道场效应管代替NPN 管，用P 沟道场效应管代替PNP 管 5.复合管的优点之一是（ B ）。
A 电压放大倍数大B 电流放大系数大C 输出电阻增大D 输入电阻减小 6. 图示电路（ B ）A 等效为PNP 管B 等效为NPN 管C 为复合管，第一只管子的基极是复合管的基极、发射极是复合管的集电极 7. 图示电路（ C ）A ．等效为PNP 管，电流放大系数约为（β1+β2）B ．等效为NPN 管，电流放大系数约为（β1+β2）C ．等效为PNP 管，电流放大系数约为β1β2D ．等效为NPN 管，电流放大系数约为β1β2E ．连接错误，不能构成复合管8. 功率放大电路的最大输出功率是在输入功率为正弦波时，输出基本不失真的情况下，负载上可能获得的最大（ C ）。
A 平均功率B 直流功率C 交流功率9. 一个输出功率为8W 的扩音机，若采用乙类互补对称功放电路，选择功率管时，要求P CM （ A ）。
功率放大电路习题1分析下列说法是否正确，凡对者在括号内打“ √ ”，凡错者在括号内打“ × ”。
（1 ）在功率放大电路中，输出功率愈大，功放管的功耗愈大。
（）（2 ）功率放大电路的最大输出功率是指在基本不失真情况下，负载上可能获得的最大交流功率。
（）（3 ）当OCL 电路的最大输出功率为1 W时，功放管的集电极最大耗散功率应大于1 W。
（）（4 ）功率放大电路与电压放大电路、电流放大电路的共同点是1 ）都使输出电压大于输入电压；（）2））都使输出电流大于输入电流；（）3））都使输出功率大于信号源提供的输入功率。
（）（5 ）功率放大电路与电压放大电路的区别是1 ）前者比后者电源电压高；（）2））前者比后者电压放大倍数数值大；（）3））前者比后者效率高；（）4））在电源电压相同的情况下，前者比后者的最大不失真输出电压大；（）（6 ）功率放大电路与电流放大电路的区别是1））前者比后者电流放大倍数大；（）2））前者比后者效率高；（）3））在电源电压相同的情况下，前者比后者的输出功率大。
（）解：（1 ）×（2 ）√（3 ）×（4 ）××√（5 ）××√√（6 ）×√√2已知电路如图P 9 . 2 所示，T 1和T 2管的饱和管压降│ U C E S│＝3 V，V C C ＝15 V，R L＝8 Ω，。
选择正确答案填入空内。
图 P 9 . 2（ 1 ） 电路中 D 1 和 D 2 管的作用是消除。
A ． 饱和失真B ． 截止失真C ．交越失真 （ 2 ） 静态时， 晶体管发射极电位 U E Q。
A ． ＞ 0 VB ． ＝ 0 VC ． ＜ 0 V （ 3 ） 最大输出功率 P O M。
A ． ≈ 28 WB ． ＝ 18 WC ． ＝ 9 W（ 4 ） 当输入为正弦波时， 若 R 1 虚焊， 即开路， 则输出电压。
A ． 为正弦波B ． 仅有正半波C ． 仅有负半波 （ 5 ） 若D 1 虚焊， 则 T 1 管。
A ． 可能因功耗过大烧坏B ． 始终饱和C ． 始终截止 解： （ 1 ） C（ 2 ） B（ 3 ） C（ 4 ） C（ 5 ） A3 在图 P 9 . 2 所示电路中，已知 V C C ＝ 16 V ，R L ＝4 Ω ，T 1 和 T 2 管的饱和管压降│ U C E S │ ＝ 2 V ， 输入电压足够大。
试问：（ 1 ） 最大输出功率 P o m 和效率 η 各为多少？ （ 2 ） 晶体管的最大功耗 P T m a x 为多少？（ 3 ） 为了使输出功率达到 P o m ， 输入电压的有效值约为多少？ 解： （ 1 ） 最大输出功率和效率分别为P om = 2R L= 24.5W= π4⋅ V CC - U CES V CC ≈ 69.8%(V CC - U CES )2（ 2 ） 晶体管的最大功耗0.2 ⨯V 2 P Tmax ≈ 0.2P oM =CC= 6.4W2R L（ 3 ） 输出功率为 P o m 时的输入电压有效值U i ≈ U om ≈≈ 9.9V4 在图 P 9 . 4 所示电路中， 已知二极管的导通电压 U D ＝ 0 . 7 V ， 晶体管导通时的│ U B E │ ＝ 0 . 7 V ， T 2 和 T 4 管发射极静态电位 U E Q ＝ 0 V 。
图 P 9 . 4试问：（ 1 ） T 1 、 T 3 和 T 5 管基极的静态电位各为多少？（ 2 ） 设 R 2 ＝ 10 k Ω ， R 3 ＝ 100 Ω 。
若 T 1 和 T 3 管基极的静态电流可忽略不计， 则 T 5 管集电极静态电流为多少？ 静态时 u I ＝ ？（ 3 ） 若静态时 i B 1 ＞ i B 3 ， 则应调节哪个参数可使 i B 1 ＝ i B 2 ？ 如何调节？ （ 4 ） 电路中二极管的个数可以是 1 、2 、3 、4 吗？ 你认为哪个最合适？ 为什么？解： （ 1 ） T 1 、 T 3 和 T 5 管基极的静态电位分别为U B 1 ＝ 1 . 4 V U B 3 ＝ － 0 . 7 V U B 5 ＝ － 17 . 3 V（ 2 ） 静态时 T 5 管集电极电流和输入电压分别为I CQ≈V CC - U B1= 1.66mAR 2u I ≈ u B5 = -17.3V（ 3 ） 若静态时 i B 1 ＞ i B 3 ， 则应增大 R 3 。
（ 4 ） 采用如图所示两只二极管加一个小阻值电阻合适， 也可只用三只二极管。
这样一方面可使输出级晶体管工作在临界导通状态， 可以消除交越失真； 另一方面在交流通路中， D 1 和 D 2 管之间的动态电阻又比较小， 可忽略不计， 从而减小交流信号的损失。
V CC - U CES2解图 P 9 . 65 在图 P 9 . 4 所示电路中， 已知 T 2 和 T 4 管的饱和管压降│ U C E S │ ＝ 2 V ， 静态时电源电流可忽略不计。
试问负载上可能获得的最大输出功率 P o m 和效率 η 各为多少？解： 最大输出功率和效率分别为P om = 2R L= 4W= π4⋅ V CC - U CES V CC ≈ 69.8%6 为了稳定输出电压， 减小非线性失真， 请通过电阻 R f 在图 P 9 . 4 所示电路中引入合适的负反馈； 并估算在电压放大倍数数值约为 10 的情况下， R F 的取值。
解： 应引入电压并联负反馈， 由输出端经反馈电阻 R f 接 T 5 管基极， 如 解图 P 9 . 6 所示。
R f在深度负反馈情况下， 电压放大倍数A u f≈ - R f R 1A u f≈ 10 (V CC - U CES )22R 1 ＝ 1 k Ω ， 所以 R f ≈ 10 k Ω 。
7 估算图 P 9 . 4 所示电路 T 2 和 T 4 管的最大集电极电流 、最 大管压降和集电极最大功耗。
解： 功放管的最大集电极电流、 最大管压降、 最大功耗分别为I C max =L= 0.5AU CE max = 2V CC - U CES V 2 = 34VP Tmax ≈ 0.2 ⨯ CC≈ 1W2R L8 在图 P 9 . 8 所示电路中 ，已 知 V C C ＝ 15 V ，T 1 和 T 2 管的饱和管压降│ U C E S │ ＝ 2 V ， 输入电压足够大。
求解：（ 1 ） 最大不失真输出电压的有效值； （ 2 ） 负载电阻 R L 上电流的最大值； （ 3 ） 最大输出功率 P o m 和效率 η 。
解： （ 1 ） 最大不失真输出电压有效值R LR + R ⋅ (V CC - U CES )U om = 4 L≈ 8.65V（ 2 ） 负载电流最大值i = V CC - U CES ≈ 1.53ALmaxR 4 + R L图 P 9 . 8（ 3 ） 最大输出功率和效率分别为U 2P om = om≈ 9.35W 2R L = π4⋅ V CC - U CES - U R 4 V CC ≈ 64%9 在图 P 9 . 8 所示电路中， R 4 和 R 5 可起短路保护作用。
试问： 当输出因故障而短路时， 晶体管的最大集电极电流和功耗各为多少？解： 当输出短路时， 功放管的最大集电极电流和功耗分别为V CC - U CESRiCmax=VCC-UCESR4≈ 26A V 2P Tmax =CC ≈ 46W π 2R10在图P 9 . 10 所示电路中，已知V C C＝15 V，T 1和T 2管的饱和管压降│U C E S│＝1 V，集成运放的最大输出电压幅值为± 13 V，二极管的导通电压为0 .7 V。
图P 9 . 10（1 ）若输入电压幅值足够大，则电路的最大输出功率为多少？（2 ）为了提高输入电阻，稳定输出电压，且减小非线性失真，应引入哪种组态的交流负反馈？画出图来。
（3 ）若U i＝0 . 1 V 时，U o＝5 V，则反馈网络中电阻的取值约为多少？解：（1 ）输出电压幅值和最大输出功率分别为u Omax ≈ 13VP om =L ≈ 10.6W(u Omax 2)24R（2 ）应引入电压串联负反馈，电路如解图P 9 . 10 所示。
解图P 9 . 10（3 ）在深度负反馈条件下，电压放大倍数为A u=U oU i≈ 1 +R fR1A u=U oU i= 50R 1＝1 k Ω，所以R f≈49 k Ω。
11OTL 电路如图P 9 . 11 所示。
图P 9 . 11（1 ）为了使得最大不失真输出电压幅值最大，静态时T 2和T 4管的发射极电位应为多少？若不合适，则一般应调节哪个元件参数？（2 ）若T 2和T 4管的饱和管压降│U C E S│＝3 V，输入电压足够大，则电路的最大输出功率P o m和效率η各为多少？（3 ）T 2和T 4管的I C M、U （B R）C E O和P C M应如何选择？解：（1 ）射极电位UE＝V C C / 2 ＝12 V；若不合适，则应调节R 2。
（2 ）最大输出功率和效率分别为(1⋅V -U )2P om =2CC2R LCES≈ 5.06W1⋅V -U=⋅24CC1⋅V2CCCES≈ 58.9%（3 ）T 2和T 4管I C M、U （B R）C E O和P C M的选择原则分别为I ＞VCC2= 1.5ACMLU(BR)CEO＞VCC= 24V(V 2)2P ＞CC≈ 1.82WCM π 2 R12 已知图P 9 . 12 所示电路中T 1和T 2管的饱和管压降│U C E S│＝2 V，导通时的│ U B E│＝0 . 7 V，输入电压足够大。
图P 9 . 12（1 ）A、B、C、D 点的静态电位各为多少？（2 ）为了保证T 2和T 4管工作在放大状态，管压降│ U C E│≥3 V，电路的最大输出功率P o m和效率η各为多少？解：（1 ）静态电位分别为U A＝0 . 7 V，U B＝9 . 3 V，U C＝11 . 4 V，U D＝10 V （2 ）最大输出功率和效率分别为(1⋅VP =2-U CES )2≈ 1.53Wom 2R=π1⋅V⋅2-U CES≈ 55%4 1 ⋅V2 CCRLCCLCC13图P 9 . 13 所示为两个带自举的功放电路。
试分别说明输入信号正半周和负半周时功放管输出回路电流的通路，并指出哪些元件起自举作用。
图P 9 . 13解：在图（a）所示电路中，在信号的正半周，经共射电路反相，输出级的输入为负半周，因而T 2导通，电流从 C 4的正端经T 2、地、扬声器至 C 4 的负端；在信号的负半周，经共射电路反相，输出级的输入为正半周，因而T 1 导通，电流从＋V C C经T 2、C 4、扬声器至地。
