双线横洞、斜井爆破方案目录第一章编制依据.................................................. - 1 - 第二章工程概况................................................... - 1 - 第三章爆破方案................................................... - 1 - 3.1 隧道开挖爆破................................................ - 1 -3.1.1 爆破参数选择 ............................................ - 1 -3.1.2 布眼 .................................................... - 2 -3.1.3装药结构及药量计算....................................... - 7 -3.1.4炮孔布局与起爆网络....................................... - 7 -3.1.5爆破效果监测及爆破设计优化............................... - 8 - 第四章爆破施工组织............................................... - 9 - 第五章火工品的购置、贮放、搬运................................... - 9 - 5.1购置......................................................... - 9 - 5.2 贮放....................................................... - 10 - 5.3 搬运....................................................... - 10 - 第六章爆破施工安全.............................................. - 10 - 6.1一般规定.................................................... - 10 - 6.2 钻眼....................................................... - 12 - 6.3 装药....................................................... - 13 - 6.4 起爆、爆破后检查........................................... - 14 - 6.5 爆破警戒措施............................................... - 14 - 第七章质量保证措施.............................................. - 16 - 第八章安全保证措施.............................................. - 16 -第一章编制依据1、国家的法律、法规和***省的相关管理制度的规定；2、铁路有限责任公司关于项目建设管理的规章制度；3、《新建铁路***至***线***隧道设计图》；4、***标设计文件、***标承包合同文件；5、《新建铁路***至***线***至***段站前工程***标段实施性施工组织设计》；6、新建铁路***至***线参考图《隧道辅助坑道》隧参(11)23；7、《高速铁路隧道工程施工技术指南》铁建设[2010]241号；8、《高速铁路隧道工程施工质量验收标准》（TB10753-2010）。
隧道IV、V级围岩爆破开挖的控制摘要：目前影响隧道爆破开挖施工的不利因素越来越多，难度越来越大，所以我们应加强爆破控制，为安全生产提供保障。
本文介绍了爆破控制对隧道施工的影响，隧道iv、v级围岩开挖方式，最后具体说明了隧道iv、v级围岩爆破开挖的控制。
关键字：隧道施工；iv、v级围岩；爆破开挖控制目前影响隧道爆破开挖施工的不利因素越来越多，难度越来越大，所以我们应加强爆破控制，为安全生产提供保障。
对于隧道ⅳ、ⅴ级围岩，如何选用相适应的开挖方法和支护条件是关键的第一步。
隧道开挖将导致地层的地应力场、渗流场重分布，虽然围岩的结构性质类似，但开挖的内轮廓及超欠挖的情况大不一样。
虽然爆破引起的超欠挖难以避免，但如果我们不断改进爆破方法与技术，就可以把超欠挖控制在一定的范围之内。
1 爆破控制对隧道施工的影响1、工程质量、安全方面我们保护围岩的主要途径是控制爆破对围岩的影响，减少超挖，控制欠挖。
因为隧道围岩爆破开挖的重点环节是保护围岩以充分发挥山体围岩自承能力，降低爆破开挖对围岩的损伤，保持围岩固有的自支护能力。
钻眼爆破开挖法采用光面爆破，确保围岩稳定，严格控制超欠挖。
超欠挖控制不好将直接影响到隧道整体质量，开挖时根据各段地质情况，根据围岩走向不断调整钻爆方案，ⅳ、ⅴ级围岩采用台阶法，台阶长度3m～5m，其中以钻孔精度对超欠挖影响最大。
我们利用激光全断面仪过程检查，控制超欠挖的重点是爆破技术的控制。
由于开挖过程中的爆破控制不到位，使围岩松驰变形，改变了隧道的承载特性，在隧道总事故率中隧道开挖过程中的安全事故占到的50％左右。
爆破过程中对岩体的震动增加了围岩坍塌机率，超欠挖不到位增加了背后空洞和衬砌厚度不足的机率。
2、工程资金、进度方面爆破施工的质量同时制约着工程进度、工程造价、施工管理等方面。
隧道是资金密集的工程，成本目标控制非常重要，因此我们尽一切可能加快施工进度。
如果隧道爆破控制不好，容易造成塌方、超欠挖，塌方处理又非常费时费力，增加出渣、回填、欠挖部位处理，这就会延迟工程时间，给后续作业造成一定困难。

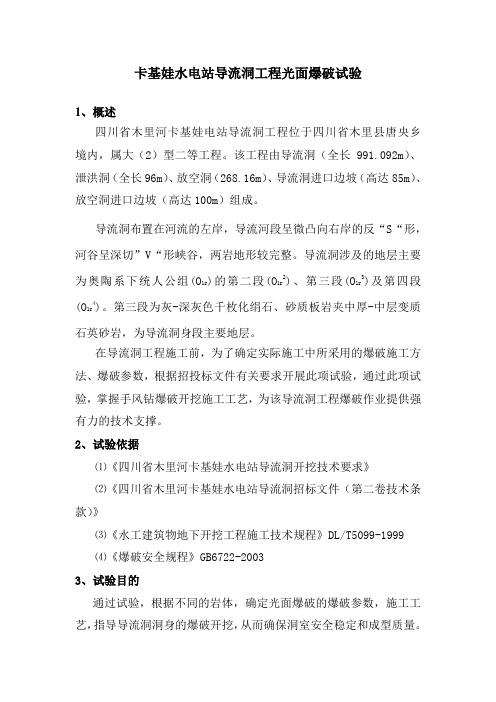

卡基娃水电站导流洞工程光面爆破试验1、概述四川省木里河卡基娃电站导流洞工程位于四川省木里县唐央乡境内，属大（2）型二等工程。
该工程由导流洞（全长991.092m）、泄洪洞（全长96m）、放空洞（268.16m）、导流洞进口边坡（高达85m）、放空洞进口边坡（高达100m）组成。
导流洞布置在河流的左岸，导流河段呈微凸向右岸的反“S“形，河谷呈深切”V“形峡谷，两岩地形较完整。
导流洞涉及的地层主要为奥陶系下统人公组(O1r)的第二段(O1r2)、第三段(O1r3)及第四段(O1r4)。
第三段为灰-深灰色千枚化绢石、砂质板岩夹中厚-中层变质石英砂岩，为导流洞身段主要地层。
在导流洞工程施工前，为了确定实际施工中所采用的爆破施工方法、爆破参数，根据招投标文件有关要求开展此项试验，通过此项试验，掌握手风钻爆破开挖施工工艺，为该导流洞工程爆破作业提供强有力的技术支撑。
2、试验依据⑴《四川省木里河卡基娃水电站导流洞开挖技术要求》⑵《四川省木里河卡基娃水电站导流洞招标文件（第二卷技术条款）》⑶《水工建筑物地下开挖工程施工技术规程》DL/T5099-1999⑷《爆破安全规程》GB6722-20033、试验目的通过试验，根据不同的岩体，确定光面爆破的爆破参数，施工工艺，指导导流洞洞身的爆破开挖，从而确保洞室安全稳定和成型质量。
4、试验项目根据导流洞工程施工组织设计，对导流洞爆破施工方法进行试验，为下一步的施工提供技术保障。
5、试验部位及规划导流洞洞身工程开挖爆破试验主要分为两块，一是Ⅲ类围岩和Ⅴ类围岩洞身开挖为光面爆破试验。
首先在导流洞进口段，进行Ⅲ类围岩的爆破试验，然后在出口进行Ⅴ类围岩爆破试验。
试验部位：进口选择在K0+160～0+170段洞内进行；出口选择在K0+970～980段进行。
6、试验方法6.1试验内容⑴光面爆破参数的试验；⑵炮孔数量；⑶炮孔装药量；6.2 试验方法Ⅲ类围岩光面爆破试验安排在（导）0+160～0+170段内进行，试验长度6m，洞身断面宽为8.7m；Ⅳ类围岩光面爆破试验安排在（导）0+970～0+980段内进行，试验长度5m，洞身断面宽为9.9m。
第1篇一、工程概况本项目为某水库工程，位于我国某省某市，是一座以防洪、供水、灌溉为主，兼顾发电等综合利用的大（二）型水库。
导流洞是水库工程的重要组成部分，其施工质量直接关系到水库工程的顺利进行。
为确保导流洞施工质量，制定本施工方案。
二、施工工艺1. 施工方法（1）钻爆法：采用钻爆法进行导流洞的开挖，钻爆法具有施工速度快、成本较低、适应性强的优点。
（2）全断面衬砌：采用全断面衬砌，以提高导流洞的稳定性和耐久性。
2. 施工流程（1）洞口工程：进行洞口开挖、支护和排水，确保洞口工程安全、稳定。
（2）洞身开挖：采用钻爆法进行洞身开挖，确保开挖质量，降低超挖率。
（3）支护：根据洞身围岩等级，采用锚杆、钢筋网、喷混凝土等支护措施，确保洞身围岩稳定。
（4）衬砌：采用全断面衬砌，确保衬砌质量，提高导流洞的耐久性。
（5）排水：在洞身开挖过程中，设置排水沟、排水孔等排水设施，确保洞内排水畅通。
三、施工组织与管理1. 施工组织（1）成立导流洞施工领导小组，负责导流洞施工的全面协调和管理工作。
（2）设立工程技术组、质量安全组、物资供应组、施工队伍等，确保施工顺利进行。
2. 施工管理（1）严格执行国家相关法律法规和施工规范，确保施工质量。
（2）加强施工过程中的质量、安全、进度、成本等方面的管理，确保工程顺利进行。
（3）加强施工过程中的环境保护，减少施工对周围环境的影响。
四、施工保障措施1. 施工设备（1）确保钻爆设备、支护设备、衬砌设备等设备完好，满足施工需求。
（2）加强设备维护保养，提高设备利用率。
2. 施工材料（1）选用合格的原材料，确保施工质量。
（2）加强材料进场、使用、退场的管理，确保材料质量。
3. 施工人员（1）加强施工人员培训，提高施工人员技能和素质。
（2）加强施工人员安全管理，确保施工安全。
五、施工进度安排1. 洞口工程：3个月2. 洞身开挖：6个月3. 支护及衬砌：5个月4. 排水设施：2个月总计：16个月六、结语本施工方案针对水库工程导流洞施工进行了详细规划，以确保施工质量、安全、进度和成本。
Ⅳ级围岩爆破设计一、上下台阶开挖钻爆设计：（一）上台阶爆破设计1.上台阶爆破参数设计1)炮眼直径炮眼直径采用：d=42mm2)掏槽方式：掏槽眼采用斜眼掏槽，其他炮眼采用直眼掏槽；3)炮眼深度及角度①掏槽眼: 深2.9m；角度75°。
②崩落眼：深2.8m；角度90°。
③周边眼和二圈眼：深2.8 m，87°。
4）循环进尺循环进尺为2.5m，炮眼利用率0.9。
5）掏槽眼掏槽孔装药量计算：按装药系数确定直孔掏槽的炮孔装药量：Q=ηlq1=0.55×2.9×0.78=1.241kg,取Q=1.5kg。
6）崩落孔爆破及参数参数抵抗线：根据经验取抵抗线W=700mm。
炮孔间距取：ar=（0.8～1.3）War =1.1×700=770m，在实际爆破过程中取ar=800mm。
崩落孔装药量：Q=qarwl=0.85×0.80×0.70×2.5=1.19kg，取Q=1.20kg。
7）周边孔爆破及参数周边孔参数按经验公式计算孔间距：E=（8～12）d，在计算时取E=12×42=504，故取E=500mm。
抵抗线：W=(1.0～1.5)E,在计算时取W=1.2×500=600mm。
装药集中度：q=0.04～0.19kg/m，取q=0.16kg/m，故Q=0.16×2.8=0.448kg,取Q=0.45kg。
8）炮孔堵塞长度l的计算l 0=（0.2～0.5）W，取l=0.5×0.8=0.40m，在实际施工中取l=500mm。
2、下台阶爆破参数设计1）炮眼直径炮眼直径采用：d=42mm2）循环进尺循环进尺为2.5m，炮眼利用率0.9。
3) 炮眼深度及角度①崩落眼：深2.8m；角度90°。
②周边眼和二圈眼：深2.8m，87°。
4）崩落眼爆破参数确定崩落眼抵抗线： W=(15～25)d，取W=16d=16×42=672mm，取W=700mm。

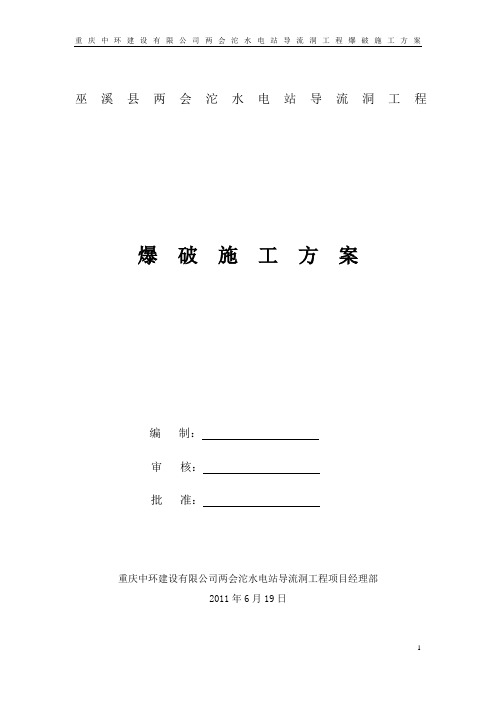

巫溪县两会沱水电站导流洞工程爆破施工方案编制：审核：批准：重庆中环建设有限公司两会沱水电站导流洞工程项目经理部2011年6月19日爆破施工方案一、工程概述1、工程简介两会沱电站位于长江上游干流左岸一级支流大宁河中上游右岸支流后溪河的上游，是一座以发电和补水为开发任务的四等小（1）型水电站工程。
两会沱电站校核洪水位637.11m，相应总库容561万m3；正常蓄水位635.00m，正常蓄水位以下库容506万m3；死水位620.00m，相应死库容为215万m3。
导流洞工程属于重庆市巫溪县文峰镇花园村所辖，坝址在正溪河和香盘溪汇合口下游约500m处，距巫溪县城公路里程约60km，交通较为便利。
导流洞沿茶登河右岸岸坡布置，分别由进口明渠段、叠梁门槽段、洞身段以及出口明渠段四部分组成，总长328.0m，底板纵坡i=1/100,进口底板高程592.20m，出口底板高程587.68m。
进口明渠段长16.5m，断面形式采用梯形断面，断面尺寸底宽3.4～4.3m，顶宽5.8～8.2m，边墙净高1.0～3.3m，内边坡1：0.75。
明渠边墙采用M7.5浆砌块石衬砌，迎水面采用M10水泥砂浆抹面，底板为0.2m厚C20砼浇筑。
叠梁门槽段长3.5m，断面尺寸3.4×6.0m，边墙、底板分别采用1.0m和0.2m 厚C20砼浇筑，门槽尺寸0.5×0.3m。
导流洞洞身段长310.0m，断面型式选用城门洞形，断面尺寸3.4×4.6m顶拱中心角180°，直墙高2.9m。
导流洞Ⅳ类围堰段边墙、顶拱采用C20砼浇筑，厚度0.3m，底板采用0.2m厚C20砼防渗；Ⅱ类围堰段边墙、顶拱不衬砌，底板采用C20砼浇筑，厚度0.2m。
导流洞超挖部分采用干砌块石回填至中密。
出口明渠段长18.0m，断面形式采用矩形断面，断面尺寸宽3.4～5.1m，边墙净高4.0～2.6m，边墙衬砌同进口明渠段。
2、工程地质两会沱电站工程区属杨子准地台北缘拗陷带之南大巴山帚状构造东段南缘，处于南大巴山帚状构造体系的尖山—巫溪复向斜的次级褶皱两会沱—孔梁向斜近核部。
各类围岩的爆破方案1)、IV、V类围岩爆破IV、V类围岩地段开挖爆破采用“隧道全断面开挖光面爆破工法”技术，其优点是能有效地控制周边眼炸药的爆破作用，减少对围岩的扰动，保持围岩稳定；有效地控制超欠挖，提高工程质量和进度，确保施工安全。
①、爆破器材炸药：根据岩石强度选用不同猛度爆速的炸药，有水地段及周边眼用乳化炸药，其余均用2号岩石硝铵炸药，周边眼用Ф25×200小药卷，不偶合装药，其余炮眼用Ф32×200药卷。
雷管：采用塑料导爆管非电起爆。
②、钻爆设计隧道IV、V类围岩采用光面爆破全断面一次开挖，其钻孔布置图及爆破参数见IV、V类围岩开挖断面爆破示意图6-20、图6-21所示。
③、钻孔作业程序测量放线：用经纬仪准确绘出开挖轮廓线及周边眼、掏槽眼和辅助眼的位置，并用激光铅直仪控制边线。
距开挖面50米埋设中线桩，每100米设临时水准点。
每次测量放线时，要对上次爆破效果检查一次，并及时将结果告知技术主管和爆破人员，技术人员将测量数据输入计算机处理后，及时修正爆破参数，以达到最佳爆破效果。
钻孔作业：A、炮眼位置及数量严格按照光爆设计图施作。
特别是周边眼和掏槽眼的位置、间距及个数，未经主管技术工程师的许可不得随意改动。
B、准确定位台车液臂，钻孔位置误差不大于5厘米，方向平行，严禁相互交错。
C、周边眼钻孔外插角度控制在4°以内。
D、同类炮眼钻进深度要达到设计要求，眼底保持在一个沿垂面上。
④、装药爆破A、成立光爆小组，实行定人、定位、定标准、定段别的岗位责任制，不准乱装药。
B、装药前，仔细检查炮孔的位置、深度、角度是否符合设计要求，有不正确者采取补救措施或废弃重钻。
同时认真进行清孔，将所有炮孔中的残碴积水排除干净，用高压风吹净尘沫。
C、装药时严格按照设计的装药结构和装药量施作。
D、掏槽眼和辅助眼采用连续装药，周边眼采用不偶合装药，炮眼直径42mm，药卷直径采用Φ25mm的小直径药卷，用塑料翼片扩张式套管将药卷固定在炮孔中央部位，底部装加强药卷。
Ⅳ级围岩爆破设计一、上下台阶开挖钻爆设计：〔一〕上台阶爆破设计1.上台阶爆破参数设计1)炮眼直径炮眼直径采用：d=42mm2)掏槽方式：掏槽眼采用斜眼掏槽，其他炮眼采用直眼掏槽；3)炮眼深度及角度①掏槽眼: 深2.9m；角度75°。
②崩落眼：深2.8m；角度90°。
③周边眼和二圈眼：深2.8 m，87°。
4〕循环进尺循环进尺为2.5m，炮眼利用率0.9。
5〕掏槽眼掏槽孔装药量计算：按装药系数确定直孔掏槽的炮孔装药量：Q=ηlq1=0.55×2.9×0.78=1.241kg,取Q=1.5kg。
6〕崩落孔爆破及参数参数抵抗线：根据经历取抵抗线W=700mm。
炮孔间距取：ar=〔0.8～1.3〕Wa r =1.1×700=770m，在实际爆破过程中取ar=800mm。
崩落孔装药量：Q=qarwl=0.85×0.80×0.70×2.5=1.19kg，取Q=1.20kg。
7〕周边孔爆破及参数周边孔参数按经历公式计算孔间距：E=〔8～12〕d，在计算时取E=12×42=504，故取E=500mm。
抵抗线：W=(1.0～1.5)E,在计算时取W=1.2×500=600mm。
装药集中度：q=0.04～0.19kg/m，取q=0.16kg/m，故Q=0.16×2.8=0.448kg,取Q=0.45kg。
8〕炮孔堵塞长度l的计算l 0=〔0.2～0.5〕W，取l=0.5×0.8=0.40m，在实际施工中取l=500mm。
2、下台阶爆破参数设计1〕炮眼直径炮眼直径采用：d=42mm2〕循环进尺循环进尺为2.5m，炮眼利用率0.9。
3) 炮眼深度及角度①崩落眼：深2.8m；角度90°。
②周边眼和二圈眼：深2.8m，87°。
4〕崩落眼爆破参数确定崩落眼抵抗线：W=(15～25)d，取W=16d=16×42=672mm，取W=700mm。
巫溪县两会沱水电站导流洞工破施工方案编制：________________________审核：_________________________批准：_________________________重庆中环建设有限公司两会沱水电站导流洞工程项目经理部2011年6月19日爆破施工方案一、工程概述1、工程简介两会沱电站位于长江上游干流左岸一级支流大宁河中上游右岸支流后溪河的上游，是一座以发电和补水为开发任务的四等小（1）型水电站工程。
两会沱电站校核洪水位637.11m,相应总库容561万m3正常蓄水位635.00m,正常蓄水位以下库容506万m3死水位620.00m,相应死库容为215万m3导流洞工程属于重庆市巫溪县文峰镇花园村所辖, 坝址在正溪河和香盘溪汇合口下游约500m处，距巫溪县城公路里程约 60km,交通较为便利。
导流洞沿茶登河右岸岸坡布置,分别由进口明渠段、叠梁门槽段、洞身段以及出口明渠段四部分组成，总长328.0m,底板纵坡i=1/100,进口底板高程592.20m,出口底板高程 587.68m。
进口明渠段长16.5m，断面形式采用梯形断面，断面尺寸底宽 3.4〜4.3m, 顶宽5.8〜8.2m，边墙净高1.0〜3.3m，内边坡1: 0.75。
明渠边墙采用M7.5浆砌块石衬砌，迎水面采用 M10水泥砂浆抹面，底板为0.2m厚C20砼浇筑。
叠梁门槽段长3.5m,断面尺寸3.4 x 6.0m,边墙、底板分别采用1.0m和0.2m 厚C20砼浇筑，门槽尺寸0.5 x 0.3m。
导流洞洞身段长310.0m,断面型式选用城门洞形，断面尺寸3.4 x 4.6m顶拱中心角180°,直墙高2.9m。
导流洞W类围堰段边墙、顶拱采用 C20砼浇筑，厚度0.3m，底板采用0.2m厚C20砼防渗；U类围堰段边墙、顶拱不衬砌，底板采用C20砼浇筑，厚度0.2m。
导流洞超挖部分采用干砌块石回填至中密。
一、项目背景随着我国水电工程的快速发展，导流洞在水电工程中的应用越来越广泛。
导流洞作为水电工程的重要组成部分，承担着导流、排沙、泄洪等任务，对工程的顺利进行具有重要意义。
为确保导流洞施工安全、高效、优质，特制定本专项方案。
二、导流洞专项方案内容1. 施工组织（1）成立导流洞施工项目部，负责导流洞施工的全面管理工作。
（2）项目部下设施工、质量、安全、物资、财务等职能部门，确保施工顺利进行。
2. 施工技术（1）导流洞开挖：采用钻爆法进行开挖，根据地质条件合理选择钻爆参数，确保开挖质量。
（2）洞身支护：根据地质条件及施工要求，采用锚喷支护、钢拱架支护、超前支护等支护形式，确保洞身稳定。
（3）混凝土浇筑：采用泵送混凝土浇筑，确保混凝土质量及浇筑速度。
3. 施工安全（1）加强施工现场安全管理，严格执行安全操作规程，确保施工人员安全。
（2）定期对施工现场进行安全检查，及时发现并整改安全隐患。
（3）加强施工现场消防管理，确保消防设施齐全、有效。
4. 施工进度（1）制定详细的施工进度计划，确保工程按期完成。
（2）加强施工组织协调，确保各工序衔接紧密，提高施工效率。
5. 施工质量控制（1）严格按照设计文件及规范要求进行施工，确保工程质量。
（2）加强对原材料、半成品、成品的质量检验，确保工程质量。
（3）建立健全质量保证体系，确保工程质量满足要求。
6. 环境保护（1）加强施工现场环境保护，减少施工对环境的影响。
（2）制定环境保护措施，确保施工过程中的废水、废气、噪声等污染物达标排放。
三、专项方案实施与保障1. 实施措施（1）加强组织领导，明确各部门职责，确保专项方案顺利实施。
（2）加强施工技术培训，提高施工人员技术水平。
（3）加强施工管理，确保施工进度、质量、安全等方面达到预期目标。
2. 保障措施（1）加大资金投入，确保专项方案顺利实施。
（2）加强与其他部门的沟通协调，确保施工顺利进行。
（3）建立健全考核机制，对专项方案实施情况进行监督检查。
莲花县寒山水库工程施工标导流隧洞爆破试验专项方案(IV类围岩)萍乡市久安爆破工程有限公司二0一五年十月莲花县寒山水库工程施工标导流隧洞爆破试验专项方案编制：审核：批准：萍乡市久安爆破工程有限公司二0一五年十月一、总则1、编制依据国家法令及国家标准；（1）《爆破安全规程》（GB6722-2003）；（2）《建筑地基基础工程施工质量验收规范》（GB50202-2002）；（3）《水利水电工程施工通用安全技术规程》（SL398-2007）；（4）《水工隧洞设计规范》（DL/T5195-2004）；（5）《水利水电工程天然建筑材料勘察规程》（SL251-2000）；（6）《水工建筑物岩石基础开挖工程施工技术规范》（SL47-1994）；（7）《民用爆炸物品安全管理条例》；（8）《中华人民共和国环境保护法》；（9）《中华人民共和国安全生产法》；（10）《特种作业人员安全技术考核管理规则》；（11）《中华人民共和国安全生产法》；依据该工程的地质勘探资料与隧洞周围环境条件及建设单位的要求，其他适用于本工程的国家爆破技术标准及相关资料。
2、编制原则⑴炮孔布置要适合机械钻孔；⑵掘进开挖过程中，严格遵循“弱爆破、短进尺”，控制好循环进尺，以减少一次起爆药量；⑶尽量提高炸药能量利用率；⑷控制好起爆顺序，提高爆破效果；⑸减少对围岩的破坏，采用光面爆破技术，控制好开挖轮廓；⑹在保证安全的前提下，尽可能提高掘进速度，缩短工期。
3、编制范围本工程适用于莲花县寒山水库导流隧洞工程建设使用。
二、工程概况及特点寒山水库座落于赣江二级支流、禾水一级支流凫水河（南村水）上，地处萍乡市莲花县荷塘乡寒山村境内，坝址距莲花县城约 15km。
现有道路可达坝址，外来物资全部可通过公路运输进场。
坝址下游右岸有大片平坦台地可供布置施工辅助企业，施工总布置较为便利。
隧洞沿线通过的地层岩性，前段(水平距离 195m 前)为泥盆系上统锡矿山组中段(D3X2)变质细粒砂岩(石英砂岩)夹千枚岩,后段(水平距离 195m 后)为锡矿山组上段(D3X3)千枚岩夹变质细粒砂岩(石英砂岩)。
地表一般分布第四系全新统残坡积壤土、碎块石。
洞室围岩总体产状N10°～20°E/SE∠55°～85°，受断层构造影响，局部产状变化较大。
隧洞轴线前段与岩层走向交角较大，后段较小。
①进口段：水平距离30m 以前段，岩性为锡矿山组中段(D3X2)变质细粒砂岩(石英砂岩)夹千枚岩,岩石强～弱风化，上覆围岩厚度小，岩体完整性差，建议明挖。
洞脸地表分布第四系崩坡积层，上部岸坡较陡，边坡稳定性较差，建议清除现引水渠以下覆盖层。
②水平距离 45～80、115～175、270～325m：洞室围岩基本为弱风化(D3X2)变质细粒砂岩(石英砂岩)夹千枚岩，及微新(D3X3)千枚岩夹变质细粒砂岩(石英砂岩)，岩石物理力学性质、岩体完整性等相对较好，基本属Ⅲ类围岩，围岩稳定主要受结构面组合控制，局部稳定性差。
③水平距离 30～45、175～190、325～360m：隧洞基本开挖于弱风化(D3X2)变质细粒砂岩(石英砂岩)夹千枚岩及部分(D3X3)千枚岩中，岩石物理力学性质、岩体完整性等相对较差，属Ⅳ类围岩，围岩自稳时间短，时间效应明显，洞室开挖需做好支护。
④水平距离80～115、195～270m：f3、f4断层发育部位及强风化上段(D3X3)千枚岩夹变质细粒砂岩(石英砂岩)地层，工程地质条件差，洞室围岩极不稳定，隧洞开挖需及时支护衬砌。
⑤水平距离360m以后段(出口段)：岩性为强风化上段(D3X3)千枚岩，上覆围岩厚度小，成洞条件差，建议明挖。
洞脸部位第四系覆盖层边坡稳定性较差。
2、爆破岩石特点根据本工程导流隧洞洞身围岩的特点，Ⅳ类围岩开挖采用光面爆破，总的设计思想是拱部采用光面爆破。
主要采用光面爆破掘进作业，严格控制超、欠挖，尽量减小扰动围岩。
在施工中根据光面爆破设计结合现场地质情况进行爆破试验，不断修正爆破参数，达到最优爆破效果，采取边开挖边初期支护。
根据围岩情况，台阶长度满足机具正常作业要求，每次开挖进尺根据围岩情况而定。
开挖主要采用光面爆破掘进作业，严格控制超欠挖，尽量减小扰动围岩。
施工中根据光面爆破设计结合现场地质情况进行爆破试验，不断修正爆破参数，达到最优爆破效果，开挖后及时完成初期支护。
三、安全保障措施1、安全措施除严格遵守本设计方案前述规定的安全措施外，尚应采取以下措施：⑴、在管理上，建立健全有关规章制度，严格遵守有关规程和规定，抓好落实；爆前进行认真设计和方案制定，设计方案需经技术人员签字负责，并经有关职能部门审批后方可实施；加强现场的技术管理、监督和检查；遇到问题时，根据实际情况及时作出调整和改进，并采取相应措施。
⑵、在技术上，要确保设计方案合理可行，符合爆破实际，问题考虑细致、缜密，严格控制耗药量、最小抵抗线方向、填塞长度和质量，严格控制地震波、冲击波和爆破飞石的危害效应，保证效果和安全。
⑶、在施工中，一是注意不断进行现场勘察，详细掌握爆区的情况；二是严格按照设计的孔网参数和爆破参数组织施工；三是注意测量标定，根据爆区实际调整药量；四是注意填塞长度和质量；五是注意使最小抵抗线方向避开重点保护目标；六是加强警戒和人员疏散撤离，禁止无关人员进入爆破区域。
⑷、爆破技术人员必须持有国家公安部颂发的“爆破安全证”，爆破手须持有公安部门核发的爆破作业证持证上岗。
⑸、进入施工现场的人员，特别是穿孔人员必须戴好安全帽；夜间穿孔、装填等作业必须具备良好的照明条件；所有机械设备经常检查、保养，严禁带“病”作业，出现故障应及时修复，确保安全正常运转。
⑹、所有施工人员必须严格执行《爆破安全规程》和各种机械设备的安全操作规程。
2、其他安全措施⑴、加强对全体施工人员的安全教育，建立各级岗位责任制，确保工程质量和施工安全。
⑵、施工中严格贯彻执行《爆破安全规程》（GB6722-86）、《土方与爆破工程施工及验收规范》（GBJ201-83）等国家规范规程及业主和本地公安局有关具体规定。
⑶、购买、运输、储存和使用各类爆炸物品，严格按照中华人民共和国民用爆炸物品管理条例执行。
⑷、爆炸物品的保管、领用由专人负责，建立严格的登记制度，做到领、用、余数量相符，有帐可查，严防丢物和被盗。
⑸、爆破的时间、地点用醒目标牌置于施工现场出入的各主要路口，并事先通知有关单位和居民点；根据爆破部位、规模、环境、人员活动状况确定警戒范围和警戒点，警戒人员严格把守；爆破时用哨音通知附近人员，确认无任何危险情况时才能点火起爆。
⑹、爆破作业现场，无关人员不得进入；放炮时避开人流和车辆；爆破后5min，指挥员和安全员先进入现场，检查起爆情况，经确认完全起爆后，才能发出解除信号，撤回警戒人员，恢复正常作业。
四、爆破方案设计1、光面爆破施工工艺流程图2、爆破钻孔根据工程地质及现场施工条件，按照全断面法光面爆破。
在炮眼深度3.3～3.5m不变的情况下，采用理论计算法、工程类比法与现场试爆相结合，确定各部位炮眼钻爆参数、封口炮泥之比，分配各个炮眼装药量及装药结构，通过合理布孔、控制装药量和起爆爆炸力、起爆顺序等，得到设计要求的开挖轮廓面，从而减少超欠挖，减轻对围岩的破坏作用，达到爆后壁面圆顺、平整，缩短排查清除危岩的时间。
同时节省炸药，控制单循环进尺在1.5m及以上，确保施工安全和加快施工进度，同时又能提高工程质量和降低成本。
3、爆破设计施工中严格按照设计要求，遵循新奥法施工原理，软弱地质洞身开挖应坚持：短进尺、弱爆破、强支护、早衬砌的原则，加强施工临时监控量测，确保施工安全。
施工中如遇实际围岩类别与设计资料不符及时与监理、设计部门联系调整施工方案，确保开挖安全，顺利进行。
隧洞中停车段，配电室等待隧道开挖成型后，再进行扩挖。
⑴.为使岩石能够充分的破碎并使由其产生的负效应降到最低，决定采取微差爆破技术，采用1～9段的导爆管雷管进行网络并联连接。
限制最大单段起爆药量，以降低爆破震动，减小冲击波的影响。
⑵.采用孔内毫秒延期电-非电起爆网路，将孔外导爆管簇联为2簇，每簇倒装2发瞬发电雷管，电雷管采用串联方法联接，连线导通好，实施起爆。
根据孔网布置确定起爆顺序（附图）。
起爆网路示意图4、爆破技术隧洞断面 3.45×3.45×π=37.39m2，其底板标高应遵循设计要求，顶板不稳固处要适当支护，支护后净断面要符合上述断面要求。
炮眼布置是爆破的重要环节，既要满足设计尺寸，又必须考虑在改善爆破参数、保证爆破效果的同时降低爆破器材的消耗，提高工效。
根据业主要求，结合爆区周边环境及待开挖岩体的结构情况，本方案采用全断面开挖技术方案。
（2）爆破参数的选取⑴孔径d为了减小爆破振动和单孔装药量，采用40mm的炮孔直径。
⑵炮眼深度L炮眼深度的大小，不仅影响着掘进工序的工作量和完成时间，而且还影响爆破效果和掘进的速度。
根据设计要求，本方案的炮眼深度为1.5m。
⑶掘进孔爆破参数表布孔要求均匀，炮孔布置要先布置掏槽孔，掏槽孔布置在掌子面中心左右各偏100cm，下排偏下50cm处，以减小底部炮孔爆破的阻力，掏槽眼应比其他炮眼加深20cm。
周边孔孔口间距为40～50cm，距开挖轮廓线取10～20cm，向外稍斜（2°～3°），孔底超出轮廓线10～20cm。
在硬岩层中，周边孔的孔口在断面设计轮廓线上，孔底超出轮廓线小于10cm；在软岩中，周边孔的孔口在断面设计轮廓线内小于8cm，孔底落在轮廓线上。
辅助孔间距400～600mm，根据上稀下密，中部均匀分布的原则布置。
底孔间距取小值，底眼在距底线50mm处开口，稍向下倾斜。
掏槽眼装填直径32mm的药卷，堵塞长度500mm；周边眼装直径25mm的药卷，采用轴向不耦合装药，堵塞长度300mm；辅助眼和底眼装填直径32mm的药卷，堵塞长度400mm。
起爆药包静力压实，其余满包加力捅实，消除药包的孔径间隙，保证药包传爆效果。
依据施工现场的岩石爆破情况，不断优化调整相关的爆破参数，以取得最佳的爆破效果和良好的经济效益。
5、光面爆破⑴、孔径：D=40mm⑵、炮孔深度：L=1.5m⑶、药卷直径：d=40mm⑷、不耦合系数：з=2-4⑸、孔距：a=40-50cm⑹、孔间距系数：E=7-10⑺、最小抵抗线（光爆层厚度）：W=0.8-1.2m⑻、光面孔密集系数：K=0.8-0.9⑼、线装药密度：Q L=0.3-0.8kg/m⑽、顶部（0.8-1.0m）线装药密度：Q LS=0.4-0.7kg/m ⑾、底部（0.5-1.5m）线装药密度：Q LS=0.3-0.5kg/m⑿、填塞长度：L T=0.8-1.5m注：施工时，上述参数根据实际岩性再作进一步的计算调整。
