供热空调水系统阀门的种类和选择

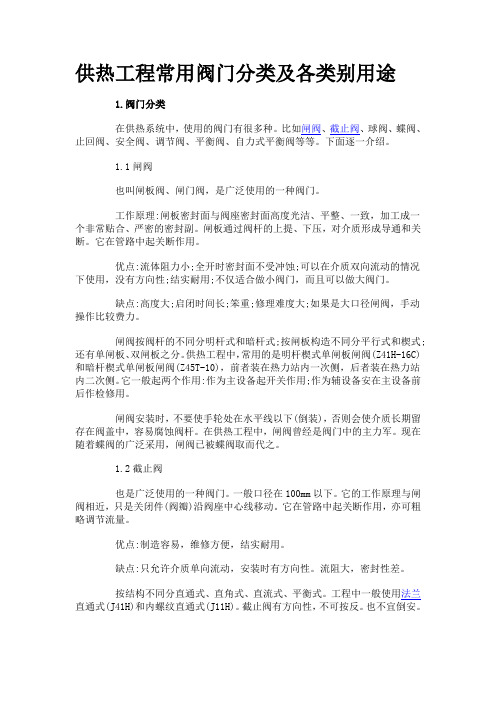

供热工程常用阀门分类及各类别用途1.阀门分类在供热系统中，使用的阀门有很多种。

比如闸阀、截止阀、球阀、蝶阀、止回阀、安全阀、调节阀、平衡阀、自力式平衡阀等等。

下面逐一介绍。

1.1闸阀也叫闸板阀、闸门阀，是广泛使用的一种阀门。

工作原理:闸板密封面与阀座密封面高度光洁、平整、一致，加工成一个非常贴合、严密的密封副。

闸板通过阀杆的上提、下压，对介质形成导通和关断。

它在管路中起关断作用。

优点:流体阻力小;全开时密封面不受冲蚀;可以在介质双向流动的情况下使用，没有方向性;结实耐用;不仅适合做小阀门，而且可以做大阀门。

缺点:高度大;启闭时间长;笨重;修理难度大;如果是大口径闸阀，手动操作比较费力。

闸阀按阀杆的不同分明杆式和暗杆式;按闸板构造不同分平行式和楔式;还有单闸板、双闸板之分。

供热工程中，常用的是明杆楔式单闸板闸阀(Z41H-16C)和暗杆楔式单闸板闸阀(Z45T-10)，前者装在热力站内一次侧，后者装在热力站内二次侧。

它一般起两个作用:作为主设备起开关作用;作为辅设备安在主设备前后作检修用。

闸阀安装时，不要使手轮处在水平线以下(倒装)，否则会使介质长期留存在阀盖中，容易腐蚀阀杆。

在供热工程中，闸阀曾经是阀门中的主力军。

现在随着蝶阀的广泛采用，闸阀已被蝶阀取而代之。

1.2截止阀也是广泛使用的一种阀门。

一般口径在100mm以下。

它的工作原理与闸阀相近，只是关闭件(阀瓣)沿阀座中心线移动。

它在管路中起关断作用，亦可粗略调节流量。

优点:制造容易，维修方便，结实耐用。

缺点:只允许介质单向流动，安装时有方向性。

流阻大，密封性差。

按结构不同分直通式、直角式、直流式、平衡式。

工程中一般使用法兰直通式(J41H)和内螺纹直通式(J11H)。

截止阀有方向性，不可按反。

也不宜倒安。

在我们的生产、生活中，过去常用直通式、小口径截止阀，现在已渐渐被球阀所取代。

1.3球阀相比闸阀、截止阀，球阀是一种新型的、逐渐被广泛采用的阀门。

暖通空调管道阀门是暖通空调系统中一个比较重要的部件，因此在选型时应该仔细考虑，以让暖通空调系统正常运作。

暖通空调管道阀门的选型也是有一定策略。

下面是深圳邦德瑞厂家的小编带来的暖通空调管道阀门选型原则。

一、阀门的选型设计：选型原则有：1、冷冻水机组、冷却水进出口设计蝶阀;2、水泵前蝶阀、过滤器，水泵后止回阀、蝶阀;3、集、分水器之间压差旁通阀;4、集、分水器进、回水管蝶阀5、水平干管蝶阀;6、空气处理机组闸阀、过滤器、电动二通或三通阀7、风机盘管闸阀(或加电动二通阀)一般采用蝶阀时，口径小于150mm时采用手柄式蝶阀;口径大于150mm时采用蜗轮传动式蝶阀。

二、选用阀门的注意事项：1、减压阀，平衡阀等必须加旁通;2、全开全闭最好用球阀、闸阀;3、尽量少用截止阀;4、阀门的阻力计算应当引起注意;5、电动阀一定要选好的。

三、给水管道上使用的阀门，应根据以下使用原则要求选型1、需调节流量、水压时，宜采用调节阀、截止阀;2、要求水流阻力小的部位(如水泵吸水管上)，宜采用闸板阀;3、安装空间小的场所，宜采用蝶阀、球阀;4、水流需双向流动的管段上，不得使用截止阀;5、口径较大的水泵，出水管上宜采用多功能阀四、止回阀设置要求1、引入管上;2、密闭的水加热器或用水设备的进水管上;3、水泵出水管上;4、进出水管合用一条管道的水箱、水塔、高地水池的出水管段上。

注：装有管道倒流防止器的管段，不需在装止回阀。

五、止回阀的阀型选择应根据止回阀的安装部位、阀前水压、关闭后的密闭性能要求和关闭时引发的水锤大小等因素确定，应符合下列要求：1、阀前水压小的部位，宜选用旋启式、球式和梭式止回阀。

2、关闭后密闭性能要求严密的部位，宜选用有关闭弹簧的止回阀。

3、要求削弱关闭水锤的部位，宜选用速闭消声止回阀或有阻尼装置的缓闭止回阀。

4、止回阀的阀掰或阀芯，应能在重力或弹簧力作用下自行关闭。

六、给水管道的下列部位应设置排气装置1、间歇性使用的给水管网，其管网末端和最高点应设置自动排气阀。

水系统常用阀门类型
水系统中常用的阀门类型有很多种，每种阀门都有其特定的功能和适用场景。

本文将介绍几种常见的水系统阀门类型，包括球阀、蝶阀、闸阀、止回阀和调节阀。

一、球阀
球阀是一种常用的阀门类型，它通过一个旋转的球体来控制流体的开关。

球阀具有结构简单、密封性能好、使用寿命长等优点。

它适用于需要快速切断流体的场合，常见于给水管道、热网管道和空调系统中。

二、蝶阀
蝶阀是一种以圆盘状阀板为关闭件的阀门，通过阀板的旋转来调节流体的通断和流量。

蝶阀具有体积小、重量轻、结构简单、操作方便等特点，广泛应用于给排水系统、污水处理系统和工业管道中。

三、闸阀
闸阀是一种通过升降阀板来控制流体的开关的阀门。

闸阀具有结构简单、密封性能好、流阻小等优点，但操作力大，开闭速度慢。

它适用于需要切断流体的场合，常见于给水管道和工业管道中。

四、止回阀
止回阀是一种用于防止流体逆流的阀门。

止回阀具有结构简单、操作灵活、密封性能好等特点，可防止流体反向流动，保护管道和设
备的安全。

它广泛应用于给水管道、污水处理系统和化工管道中。

五、调节阀
调节阀是一种用于调节流体流量和压力的阀门。

调节阀可以根据需要调整阀门的开度，从而控制流体的流量和压力。

它适用于需要精确控制流体的场合，常见于供暖系统、空调系统和化工管道中。

以上是水系统常用的几种阀门类型，每种阀门都有其特定的功能和适用场景。

在使用阀门时，需要根据实际需求选择合适的阀门类型，并注意阀门的安装、维护和检修，以确保水系统的正常运行和安全运行。

水暖阀门种类及符号表示一、水暖阀门概述水暖阀门是应用于水暖系统中的控制设备，主要用于调节流体的流量、压力等参数，确保水暖系统的正常运行。

阀门的设计、选型和安装对于水暖系统的性能和安全至关重要。

二、水暖阀门种类介绍1.闸阀：闸阀又称刀闸阀，主要用于切断或接通管道中的流体。

它具有结构简单、启闭力矩小、密封性能好等优点。

2.截止阀：截止阀用于调节流量和切断流体，具有良好的密封性能和可靠性。

由于其结构特点，截止阀适用于较小的管道系统。

3.球阀：球阀是一种旋转阀，主要用于切断、调节和控制流体。

它具有体积小、重量轻、操作简便等优点。

4.蝶阀：蝶阀是一种平面阀，主要用于调节流量和切断流体。

它具有结构简单、操作方便、密封性能好等特点。

5.止回阀：止回阀又称逆止阀，用于防止流体倒流。

它适用于各种管道系统，具有良好的防倒流性能。

6.安全阀：安全阀是一种保护性阀门，用于排放系统过压的流体。

它确保了系统在压力过高时能自动卸压，保证系统安全。

7.减压阀：减压阀用于降低流体压力，适用于需要调节压力的场合。

它具有压力稳定、性能可靠等优点。

8.疏水阀：疏水阀用于排放管道中的凝结水和空气，确保系统正常运行。

它具有结构简单、排水能力强、使用寿命长等特点。

三、符号表示及含义水暖阀门的符号表示主要包括阀门类型、驱动方式、连接方式、公称压力、公称直径等。

例如，一只手动闸阀的符号表示可能为：“Z12T-16C”，其中“Z”表示闸阀，“12”表示公称直径（单位：毫米），“T”表示手动驱动，“16”表示公称压力（单位：兆帕），“C”表示阀体材料。

四、选用与安装注意事项1.选用阀门时，应根据实际工况和需求，选择合适的阀门类型和规格。

2.安装前，应仔细阅读阀门说明书，了解阀门的结构、工作原理和安装要求。

3.安装时，要注意阀门与管道的对中，确保阀门处于垂直或水平位置。

4.安装后，要进行试运行，检查阀门是否正常工作。

五、维护与保养方法1.定期检查阀门的工作状态，发现异常情况要及时处理。

空调暖通阀门类产品有哪些？空调水系统关断类阀门1、闸阀；2、蝶阀；3、截止阀；4、球阀；5、锁闭阀。

闸阀行业标准编号：CJ/T216-2005。

主要用于各种关断点，应用广泛；采用阀板全包胶形式，密封可靠；最大口径可以到DN1400，连接尺寸小，DN500的软密封闸阀结构长度为359mm；在25Kg及以上压力情况下，密封必蝶阀可靠；DN50以下采用全铜丝接。

*铸钢闸阀、金属硬密封闸阀不符合建设部标准，不适用于建筑水系统，而且允许渗漏。

但适合用于高温高压、油、气介质。

蝶阀行业标准编号：CJ/T261-2007。

连接形式：对夹或法兰；密封件：三元乙丙（0～100℃）；丁晴（0～60℃）；手动驱动形式：DN150以下，手柄式；DN150及以上，建议采用涡轮式；建议采用中线蝶阀：中线蝶阀可以双向承压，不建议使用偏心蝶阀；PN16以上压力情况下，不建议使用蝶阀；DN50以下不宜采用蝶阀，可用截止阀等。

空调水系统不适合采用金属硬密封蝶阀或四氟蝶阀：金属硬密封蝶阀允许有可进泄漏，且泄漏量很大：30毫升X DN （GB/T13927-92）；四氟蝶阀只适合用于较高温度下（≥100℃），因为四氟属于塑料，只有在较高温度下才变软，密封效果才好；在技术要求中不要强调“铸钢”、“偏心”这样的要求，因为这些都是四氟蝶阀或硬密封蝶阀的特征，橡胶软密封蝶阀一般均采用球铁阀体、中线蝶板；三元乙丙橡胶耐温可达120℃，可以长时间工作在100 ℃以上，完全可以满足采暖、空调系统的要求。

防结露蝶阀：结露是潮湿环境、管道介质和环境温度温差较大时必然出现的现，结露不仅容易使阀门生锈，使电动、手动执行器出现故障，还会因为滴水而影响现场工作、生活条件。

目前市场一些所谓“防结露涂料”和“压铸铝合金阀体”防结露效果均不理想。

解决结露问题最好的办法是用非金属材料将阀体和执行隔开，甚至适用非金属的执行器。

防结露蝶阀的价格必普通蝶阀稍贵一点，大概只高15％左右，因此很有推广价值，尤其是用于电动阀门上。

暖通水系统阀门介绍一、暖通水系统阀门概述暖通水系统是指用于供暖和空调的管道系统，其中阀门是重要的控制元件。

阀门的作用是调节管道中的水流量和压力，以便达到合适的供暖或空调效果。

使用不同类型的阀门可以满足不同的管道需求。

二、暖通水系统阀门分类1.截门阀截门阀是一种常用的阀门，用于关闭管道中的水流。

截门阀分为手动和自动两种类型，手动截门阀需要手动旋转阀门来控制水流。

而自动截门阀则可以通过电动、气动或液压来控制。

2.调节阀调节阀是一种可以调节管道流量的阀门。

调节阀通常用于暖通水系统中的冷却器或加热器中，以便控制水流量和温度。

调节阀可以手动或自动调节水流量，手动调节阀需要手动旋转阀门，而自动调节阀可以通过电动、气动或液压来控制。

3.安全阀安全阀主要用于控制管道中的水压，当管道中的水压超过设定压力时，安全阀会自动打开，以释放过多的水压。

安全阀有超压保护作用，防止管道破裂或其他安全问题。

4.止回阀止回阀是一种可以防止水流反向流动的阀门。

止回阀通常用于暖通水系统中的泵和水处理设备上。

如果水流反向流动，止回阀会自动关闭，以防止管道中的水流受到损坏。

5.球阀球阀是一种比较新的阀门类型，通过旋转球体来控制水流。

球阀通常用于需要频繁开关的管道，因为球阀比其他阀门更容易操作。

球阀通常用于较小的管道中，一般不超过2英寸（50毫米）。

三、暖通水系统阀门安装和维护安装和维护阀门是保证暖通水系统正常运行的关键步骤。

在安装阀门时，需要确保阀门与管道连接紧密，并且不会发生泄漏。

需要定期检查阀门是否正常运行，例如阀门是否能够关闭、是否能够调节水流量等。

同时，阀门也需要进行定期维护，例如清洁和润滑。

阀门需要清洁阀门和管道中的积水和泥沙等杂物，以免阀门卡住或损坏。

阀门还需要定期润滑，以确保阀门能够顺畅运行。

总之，暖通水系统阀门是保证暖通水系统正常运行的关键元素。

安装和维护阀门可以确保管道中的水流量和压力得到控制，从而达到合适的供暖和空调效果。

空调水系统阀门大全
阀门是空调系统中不可或缺的部件，那么空调系统阀门有哪些呢？
空调系统阀门一般可以分为三类：密闭阀、调节阀和防火阀。

密闭阀：起开关作用，要求全开时阻力小，全闭时密闭性能好。

如：新风密闭阀和排风密闭阀。

调节阀：在系统中主要起运行调节作用，常常安装在系统的送回风管路上。

按照执行特点，又可以分为经常调节阀和一次性调节阀两种。

经常调节阀常见的有对开多叶阀和平行多叶阀等；一次性调节阀主要为系统及各个分支各管段达到设计风量进行调节使用的，此种阀门主要起增加阻力作用，并且调节前后阀门的位置一般比变动。

常用的一次性调节阀门主要有：蝶阀——安装在较小风管的送回风支管上；三通调节阀——主要用于调节两个支管的风量比例，常安装在回风管路和排风管路上面；多叶阀(平行型和对开型)；插板阀等防火阀：在发生火灾时自动关闭，以切断风管通路。

原理是利用阀板本身的重量进行关闭的，阀板一般呈偏心，重的一端用钢丝拉起，钢丝上安装易熔合金片，保持阀门的开启，当风管气流温度超过设定温度时，合金片熔断，阀门自动关闭。

同时，防火阀可连接信号报警装置，及时进行报警。

除此之外，空调系统阀门按用途和作用还可以分为截断阀类和调节阀类。

截断阀类：主要用于截断或接通介质流.包括闸阀、截止阀、隔膜阀、球阀、旋塞阀、碟阀、柱塞阀、球塞阀、仪表针形阀等。

调节阀类：主要用于调节介质的流量、压力等.包括调节阀、节流阀、减压阀等。

止回阀类：用于阻止介质倒流.包括各种结构的止回阀。

分流阀类：用于分离、分配或混合介质.包括各种结构的分配阀和疏水阀等。

安全阀类：用于介质超压时的安全保护.包括各种类型的安全阀。

供热系统常用到哪几种阀门
供热系统常用到哪几种阀门，各有什么性能？
答：供热系统常用到的阀门有：截止阀、闸阀（或闸板阀）、蝶阀、球阀、逆止阀（止回阀）、安全阀、减压阀、稳压阀、平衡阀、调节阀及多种自力式调节阀和电动调节阀。

截止阀：用于截断介质流动，有一定的节调性能，压力损失大，供热系统中常用来截断蒸汽的流动，在阀门型号中用"J"表示截止阀闸阀：用于截断介质流动，当阀门全开时，介质可以象通过一般管子一样，通过，无须改变流动方向，因而压损较小。

闸阀的调节性能很差，在阀门型号中用"Z"表示闸阀。

逆止阀：又称止回阀或单向阀，它允许介质单方向流动，若阀后压力高于阀前压力，则逆止阀会自动关闭。

逆止阀的型式有多种，主要包括：升降式、旋启式等。

升降式的阀体外形象截止阀，压损大，所以在新型的换热站系统中较少选用。

在阀门型号中用"H"表示。

蝶阀：靠改变阀瓣的角度实现调节和开关，由于阀瓣始终处于流动的介质中间，所以形成的阻力较大，因而也较少选用。

在阀门型号中用"D"表示。

安全阀：主要用于介质超压时的泄压，以保护设备和系统。

在某些情况下，微启式水压安全阀经过改进可用作系统定压阀。

安全阀的结构形式有很多，在阀门型号中用"Y"表示。

供热管道系统中阀门的选择与应用供热管道系统是指用于向建筑物供应热能的管道系统，其正常运行对于保障建筑物内部的温度和生活质量至关重要。

在供热管道系统中，阀门的选择与应用起到了至关重要的作用，可以对流体的流量、压力和温度进行调节和控制，确保系统的安全、高效运行。

在选择供热管道系统中的阀门时，需要考虑以下几个方面：1. 阀门的材料选择：管道系统中流体的温度和压力较高，因此阀门的材料需要具备较高的耐压和耐温性能。

常见的阀门材料有铸铁、铸钢、不锈钢等。

根据具体的工作环境和流体特性选择合适的阀门材料，确保其能够长期稳定运行。

2. 阀门的类型选择：根据管道系统中的需要，可以选择不同类型的阀门，如截止阀、调节阀、旋塞阀等。

截止阀用于控制或切断流体的流量，调节阀用于调节流体的流量和压力，旋塞阀用于控制流体的流量和调节流量。

根据具体的需求选择合适的阀门类型，以达到系统的控制要求。

3. 阀门的尺寸选择：根据供热管道系统的流量和压力，选择合适的阀门尺寸。

阀门的尺寸要能够满足流体的流量要求，并能够承受系统中的压力。

选择太小的阀门会导致流量受限，影响系统运行效率；选择太大的阀门则会增加系统的成本。

阀门的应用在供热管道系统中起到了重要的作用。

主要有以下几个方面的应用：1. 控制流量：在供热管道系统中，阀门可以用来控制流体的流量。

通过调节阀门的开度，可以使流体的流量增加或减少，从而满足建筑内部的供热需求。

同时，阀门还可以用来切断流体的流量，例如在维修或更换设备时，可以关闭阀门停止供热。

2. 调节温度：阀门还可以用来调节供热管道系统中的温度。

通过调节阀门的开度，可以调整流体的流动速度和热传递率，从而控制流体的温度。

这对于保持建筑物内部的温度稳定，提高供热的均匀性非常重要。

3. 保护设备：阀门可以起到保护管道系统和设备的作用。

例如，在供热管道系统中，如果流体的压力超过设定值，阀门可以自动打开，释放多余的压力。

这样可以防止管道爆裂或设备受损，并提高系统的安全性和可靠性。

空调水系统的分类方法很多，按照管道的布置形式和工作原理，一般可归纳为以下几种主要类型：按原理可分为：闭式循环和开式循环；按供回水管道数量分为：两管制、三管制和四管制；按供回水在管道内的流动关系分为：同程式和异程式；按调节方式可分为：定水量和变水量。

水系统分类1、闭式循环系统定义：管路系统不与大气接触，在系统最高点设膨胀水箱并有排气和泄水装置的系统。

当空调系统采用风机盘管、诱导器和水冷式表冷器冷却用时，冷水系统宜采用闭式系统。

高层建筑宜采用闭式系统。

闭式循环的优点：管道与设备不易腐蚀；不需为提升高度的静水压力，循环水泵压力低，从而水泵功率小；由于没有贮水箱、不需重力回水、回水不需另设水泵等，因而投资省、系统简单。

2、开式循环系统定义：管路之间有贮水箱（或水池）通大气。

自流回水时，管路通大气的系统。

空调系统采用喷水室冷却空气时，宜采用开式系统。

开式循环的优点：冷水箱有一定的蓄冷能力，可以减少开启冷冻机的时间，增加能量调节能力，且冷水温度波动可以小一些。

3、两管制水系统定义：供冷系统和供暖系统采用相同的供水管和回水管，只有一供一回两根水管的系统。

两管制系统的优点：系统简单，施工方便。

缺点：不能同时供冷供暖。

4、三管制水系统定义：分别设置供冷管路、供热管路、换热设备管路三根水管；其冷水与热水的回水管共用。

三管制系统的优点：三管制系统能够同时满足供冷和供热的要求。

缺点：比两管制复杂，投资也比较高，控制较复杂，且存在冷、热回水的混合损失。

5、四管制水系统定义：冷水和热水的系统完全单独设置供水管和回水管，可以满足高质量空调环境的要求。

四管制系统的优点：能够同时满足供冷和供热的要求，并且配合末端设备能够实现室内温度和湿度精确控制的要求。

缺点：系统复杂，投资高。

6、同程式系统定义：经过每一并联环路的管长基本相等，阻力相近；若通过每米长管路的阻力损失接近相等，则管网的阻力不需调节即可保持平衡。

同程式系统的优点：系统的水力稳定性好，各设备间的水量分配均衡，调节方便。
