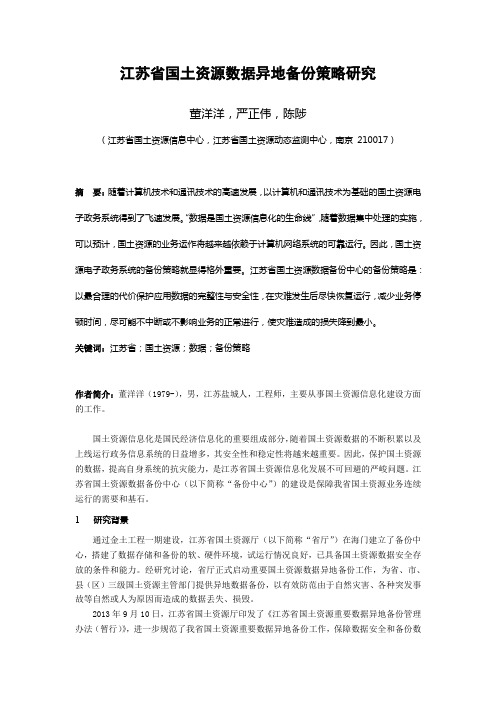

江苏省国土资源数据异地备份策略研究董洋洋，严正伟，陈陟（江苏省国土资源信息中心，江苏省国土资源动态监测中心，南京 210017）摘要：随着计算机技术和通讯技术的高速发展，以计算机和通讯技术为基础的国土资源电子政务系统得到了飞速发展。
“数据是国土资源信息化的生命线”，随着数据集中处理的实施，可以预计，国土资源的业务运作将越来越依赖于计算机网络系统的可靠运行。
因此，国土资源电子政务系统的备份策略就显得格外重要。
江苏省国土资源数据备份中心的备份策略是：以最合理的代价保护应用数据的完整性与安全性，在灾难发生后尽快恢复运行，减少业务停顿时间，尽可能不中断或不影响业务的正常进行，使灾难造成的损失降到最小。
关键词：江苏省；国土资源；数据；备份策略作者简介：董洋洋（1979-），男，江苏盐城人，工程师，主要从事国土资源信息化建设方面的工作。
国土资源信息化是国民经济信息化的重要组成部分，随着国土资源数据的不断积累以及上线运行政务信息系统的日益增多，其安全性和稳定性将越来越重要。
因此，保护国土资源的数据，提高自身系统的抗灾能力，是江苏省国土资源信息化发展不可回避的严峻问题。
江苏省国土资源数据备份中心（以下简称“备份中心”）的建设是保障我省国土资源业务连续运行的需要和基石。
1 研究背景通过金土工程一期建设，江苏省国土资源厅（以下简称“省厅”）在海门建立了备份中心，搭建了数据存储和备份的软、硬件环境，试运行情况良好，已具备国土资源数据安全存放的条件和能力。
经研究讨论，省厅正式启动重要国土资源数据异地备份工作，为省、市、县（区）三级国土资源主管部门提供异地数据备份，以有效防范由于自然灾害、各种突发事故等自然或人为原因而造成的数据丢失、损毁。
2013年9月10日，江苏省国土资源厅印发了《江苏省国土资源重要数据异地备份管理办法（暂行）》，进一步规范了我省国土资源重要数据异地备份工作，保障数据安全和备份数据规范利用。
《办法》全面阐述了数据异地备份目的、依据、适用范围、职责分工、原则性要求、工作程序、数据保管、数据利用、监督管理等内容，是开展国土资源重要数据备份工作的重要依据。

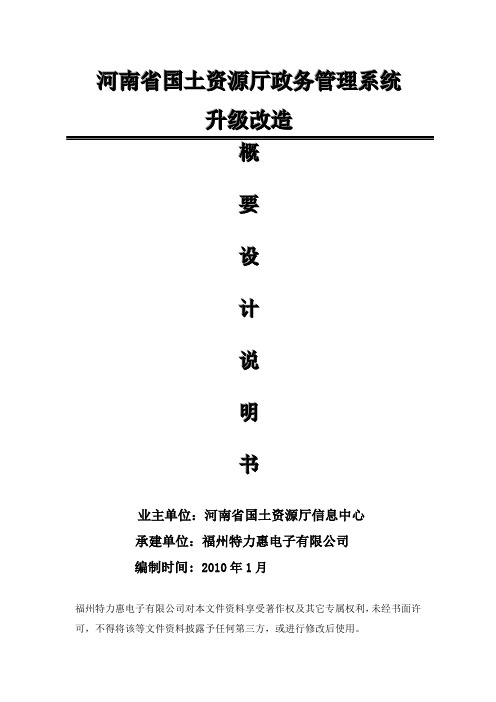

河南省国土资源厅政务管理系统升级改造概要设计说明书业主单位：河南省国土资源厅信息中心承建单位：福州特力惠电子有限公司编制时间: 2010年1月福州特力惠电子有限公司对本文件资料享受著作权及其它专属权利，未经书面许可，不得将该等文件资料披露予任何第三方，或进行修改后使用。
