有线电视机顶盒遥控器拆解图

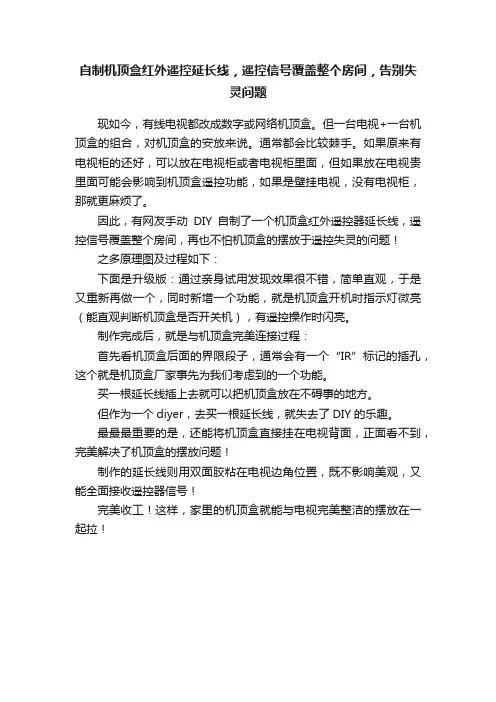

自制机顶盒红外遥控延长线，遥控信号覆盖整个房间，告别失
灵问题
现如今，有线电视都改成数字或网络机顶盒。

但一台电视+一台机顶盒的组合，对机顶盒的安放来说。

通常都会比较棘手。

如果原来有电视柜的还好，可以放在电视柜或者电视柜里面，但如果放在电视贵里面可能会影响到机顶盒遥控功能，如果是壁挂电视，没有电视柜，那就更麻烦了。

因此，有网友手动DIY自制了一个机顶盒红外遥控器延长线，遥控信号覆盖整个房间，再也不怕机顶盒的摆放于遥控失灵的问题！
之多原理图及过程如下：
下面是升级版：通过亲身试用发现效果很不错，简单直观，于是又重新再做一个，同时新增一个功能，就是机顶盒开机时指示灯微亮（能直观判断机顶盒是否开关机），有遥控操作时闪亮。

制作完成后，就是与机顶盒完美连接过程：
首先看机顶盒后面的界限段子，通常会有一个“IR”标记的插孔，这个就是机顶盒厂家事先为我们考虑到的一个功能。

买一根延长线插上去就可以把机顶盒放在不碍事的地方。

但作为一个diyer，去买一根延长线，就失去了DIY的乐趣。

最最最重要的是，还能将机顶盒直接挂在电视背面，正面看不到，完美解决了机顶盒的摆放问题！
制作的延长线则用双面胶粘在电视边角位置，既不影响美观，又能全面接收遥控器信号！
完美收工！这样，家里的机顶盒就能与电视完美整洁的摆放在一起拉！。

遥控器拆解，这些电子知识赶紧学起来

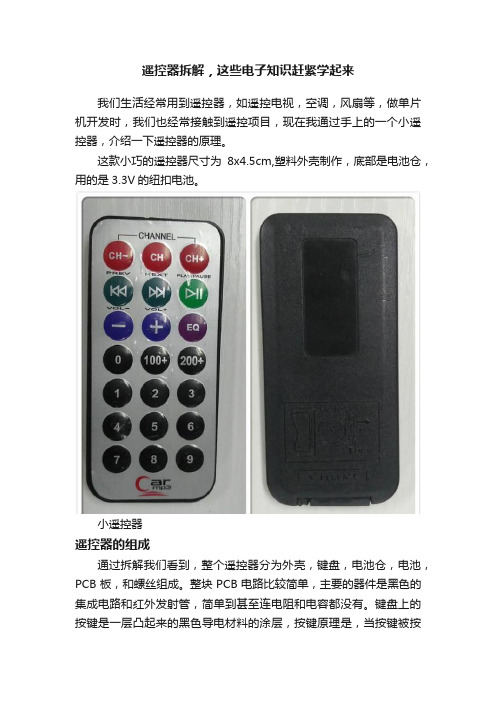

我们生活经常用到遥控器，如遥控电视，空调，风扇等，做单片机开发时，我们也经常接触到遥控项目，现在我通过手上的一个小遥控器，介绍一下遥控器的原理。

这款小巧的遥控器尺寸为8x4.5cm,塑料外壳制作，底部是电池仓，用的是3.3V的纽扣电池。

小遥控器
遥控器的组成
通过拆解我们看到，整个遥控器分为外壳，键盘，电池仓，电池，PCB板，和螺丝组成。

整块PCB电路比较简单，主要的器件是黑色的集成电路和红外发射管，简单到甚至连电阻和电容都没有。

键盘上的按键是一层凸起来的黑色导电材料的涂层，按键原理是，当按键被按
下时，使PCB上的按键电路短接，达到检测按键按下的目的。

拆解图
遥控器协议
红外遥控器的编码方式是NEC协议，信号由引导码+8位用户码0+8位用户码1+8位数据码+8位数据反码+1位停止位组成，用脉冲的时间间隔来区分‘0’和‘1’。

个别厂商也会根据自己的规范，通
过修改引导码脉冲的时间间隔和添加控制码的方式定制遥控协议。

协议格式见下图：
NEC协议
红外发射管和接收管的波形
我们通过示波器，抓取当按键按下时发射管的信号，通过简单的解析得出下图，可以看到低电平部分是频率为38KHz的调制波，发射管正是通过这个38K的调制波传递信号。

红外发射管波形
用示波器抓取到红外接收头端的信号，对比发现，接收头准确无
误的收到了红外发射管发射的键码，接收码的格式和发射码格式是一样的。

红外接收头波形
总结
通过波形很直观的看到遥控器的编码信息和解码信息，也看的出来是按照NEC协议进行编解码的，明白了了遥控器的工作原理，以后我们学遥控器控制就更方便了。

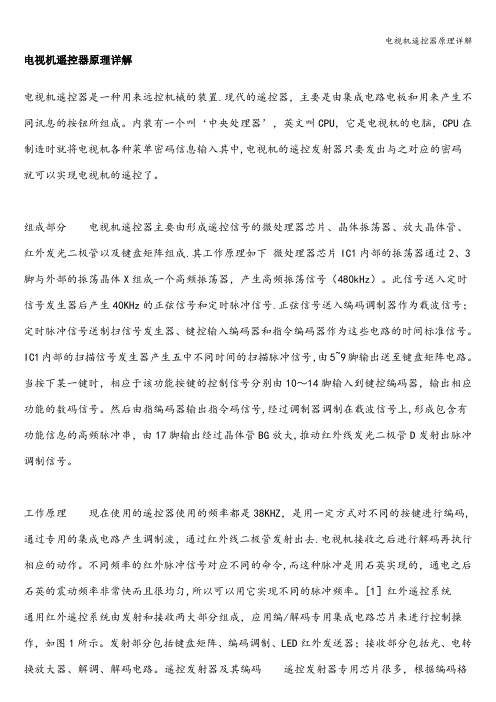

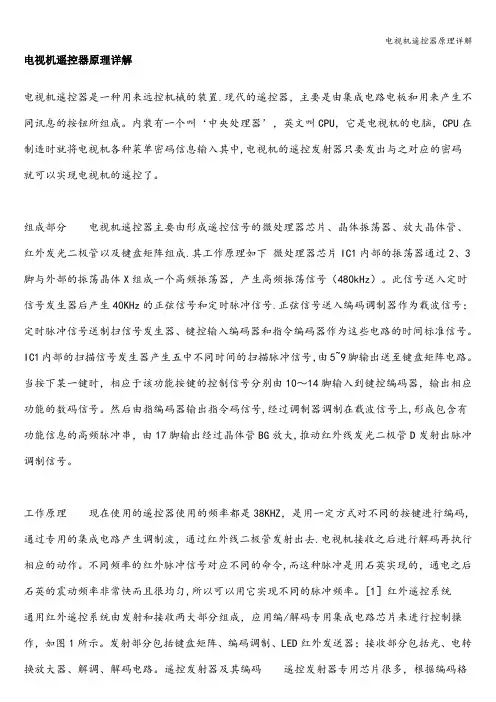

电视机遥控器原理详解电视机遥控器是一种用来远控机械的装置.现代的遥控器，主要是由集成电路电板和用来产生不同讯息的按钮所组成。

内装有一个叫‘中央处理器’，英文叫CPU，它是电视机的电脑，CPU在制造时就将电视机各种菜单密码信息输入其中,电视机的遥控发射器只要发出与之对应的密码就可以实现电视机的遥控了。

组成部分电视机遥控器主要由形成遥控信号的微处理器芯片、晶体振荡器、放大晶体管、红外发光二极管以及键盘矩阵组成.其工作原理如下微处理器芯片IC1内部的振荡器通过2、3脚与外部的振荡晶体X组成一个高频振荡器，产生高频振荡信号（480kHz）。

此信号送入定时信号发生器后产生40KHz的正弦信号和定时脉冲信号.正弦信号送入编码调制器作为载波信号；定时脉冲信号送制扫信号发生器、键控输入编码器和指令编码器作为这些电路的时间标准信号。

IC1内部的扫描信号发生器产生五中不同时间的扫描脉冲信号，由5~9脚输出送至键盘矩阵电路。

当按下某一键时，相应于该功能按键的控制信号分别由10～14脚输入到键控编码器，输出相应功能的数码信号。

然后由指编码器输出指令码信号,经过调制器调制在载波信号上,形成包含有功能信息的高频脉冲串，由17脚输出经过晶体管BG放大,推动红外线发光二极管D发射出脉冲调制信号。

工作原理现在使用的遥控器使用的频率都是38KHZ，是用一定方式对不同的按键进行编码,通过专用的集成电路产生调制波，通过红外线二极管发射出去.电视机接收之后进行解码再执行相应的动作。

不同频率的红外脉冲信号对应不同的命令,而这种脉冲是用石英实现的，通电之后石英的震动频率非常快而且很均匀,所以可以用它实现不同的脉冲频率。

[1］红外遥控系统通用红外遥控系统由发射和接收两大部分组成，应用编/解码专用集成电路芯片来进行控制操作，如图1所示。

发射部分包括键盘矩阵、编码调制、LED红外发送器；接收部分包括光、电转换放大器、解调、解码电路。

遥控发射器及其编码遥控发射器专用芯片很多，根据编码格式可以分成两大类，这里我们以运用比较广泛，解码比较容易的一类来加以说明，现以日本NEC 的uPD6121G组成发射电路为例说明编码原理.当发射器按键按下后，即有遥控码发出，所按的键不同遥控编码也不同。

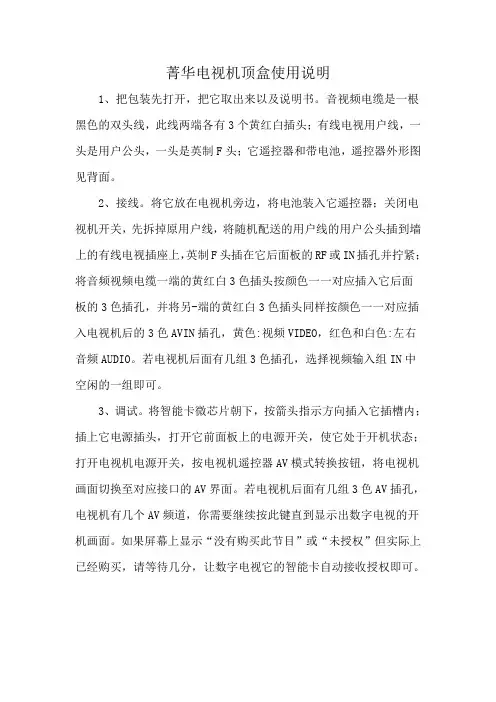

菁华电视机顶盒使用说明
1、把包装先打开，把它取出来以及说明书。

音视频电缆是一根黑色的双头线，此线两端各有3个黄红白插头；有线电视用户线，一头是用户公头，一头是英制F头；它遥控器和带电池，遥控器外形图见背面。

2、接线。

将它放在电视机旁边，将电池装入它遥控器；关闭电视机开关，先拆掉原用户线，将随机配送的用户线的用户公头插到墙上的有线电视插座上，英制F头插在它后面板的RF或IN插孔并拧紧；将音频视频电缆一端的黄红白3色插头按颜色一一对应插入它后面
板的3色插孔，并将另-端的黄红白3色插头同样按颜色一一对应插入电视机后的3色AVIN插孔，黄色:视频VIDEO，红色和白色:左右音频AUDIO。

若电视机后面有几组3色插孔，选择视频输入组IN中空闲的一组即可。

3、调试。

将智能卡微芯片朝下，按箭头指示方向插入它插槽内；插上它电源插头，打开它前面板上的电源开关，使它处于开机状态；打开电视机电源开关，按电视机遥控器AV模式转换按钮，将电视机画面切换至对应接口的AV界面。

若电视机后面有几组3色AV插孔，电视机有几个AV频道，你需要继续按此键直到显示出数字电视的开机画面。

如果屏幕上显示“没有购买此节目”或“未授权”但实际上已经购买，请等待几分，让数字电视它的智能卡自动接收授权即可。

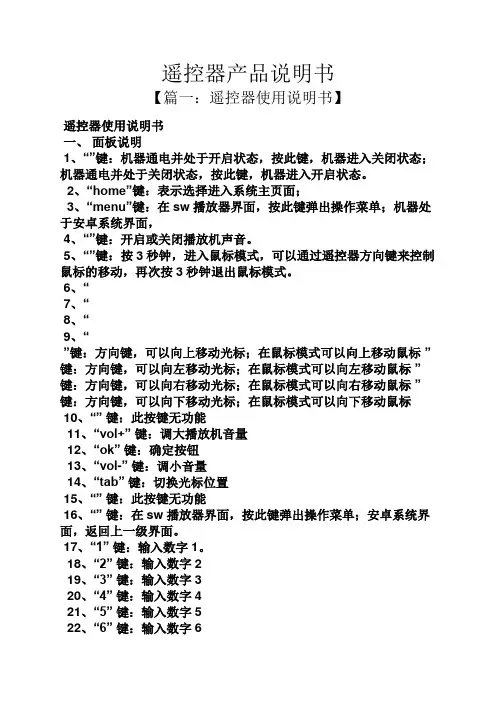

遥控器产品说明书【篇一：遥控器使用说明书】遥控器使用说明书一、面板说明1、“”键：机器通电并处于开启状态，按此键，机器进入关闭状态；机器通电并处于关闭状态，按此键，机器进入开启状态。

2、“home”键：表示选择进入系统主页面；3、“menu”键：在sw播放器界面，按此键弹出操作菜单；机器处于安卓系统界面，4、“”键：开启或关闭播放机声音。

5、“”键：按3秒钟，进入鼠标模式，可以通过遥控器方向键来控制鼠标的移动，再次按3秒钟退出鼠标模式。

6、“7、“8、“9、“”键：方向键，可以向上移动光标；在鼠标模式可以向上移动鼠标” 键：方向键，可以向左移动光标；在鼠标模式可以向左移动鼠标” 键：方向键，可以向右移动光标；在鼠标模式可以向右移动鼠标” 键：方向键，可以向下移动光标；在鼠标模式可以向下移动鼠标10、“” 键：此按键无功能11、“vol+” 键：调大播放机音量12、“ok” 键：确定按钮13、“vol-” 键：调小音量14、“tab” 键：切换光标位置15、“” 键：此按键无功能16、“” 键：在sw播放器界面，按此键弹出操作菜单；安卓系统界面，返回上一级界面。

17、“1” 键：输入数字1。

18、“2” 键：输入数字219、“3” 键：输入数字320、“4” 键：输入数字421、“5” 键：输入数字522、“6” 键：输入数字623、“7” 键：输入数字724、“8” 键：输入数字825、“9” 键：输入数字926、“0” 键：输入数字027、“.” 键：输入符号“.”28、“del” 键：删除文件或字符29、“vod” 键：此按键无功能30、“live” 键：此按键无功能31、“pause” 键：此按键无功能32、“play” 键：此按键无功能方向键包含：“”键、“” 键、“” 键和“” 键。

数字键包含：“1”“2”“3”“4”“5”“6”“7”“8”“9”“0”“.”二、常用操作1，如何退出sw播放器按“menu”键，弹出选择菜单，按向下方向键“”到“退出”，按“ok”键退出sw播放器。

机顶盒通用可学习型红外遥控器的电路剖析家中电信宽带的机顶盒配套遥控器被小孩摔坏了，连同印制电路板也破掉了，彻底报废。

于是，从市场上买了一个通用的机顶盒遥控器，居然还有遥控学习功能。

使用一段时间后发现，该通用遥控器会经常出现时灵时不灵的现象。

趁周末空闲，决定对该遥控器进行一番拆解和电路剖析，借此机会也顺便对该遥控器的电视遥控学习功能探一究竟。

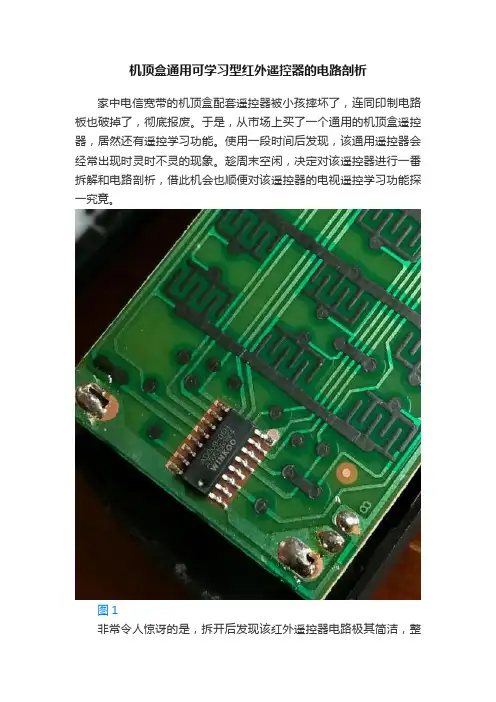

图1非常令人惊讶的是，拆开后发现该红外遥控器电路极其简洁，整个遥控器内仅有3个元件，遥控IC（芯片型号为AD009-06H，品牌标记为WINKOO，见图1）、红外发射管和红色发光二极管），简洁到再也无法简单的地步，甚至连常见的阻容元件都没有。

忍不住满腹疑虑的想，该遥控器的学习功能是如何实现的呢？1.AD009-06的特点AD009-06是一款具有红外学习功能的OTP单片机，主要用于学习型遥控器。

其内设学习电路，包含6K ROM、1K SRAM和12个I/O 端口。

主要特点是：1）工作电压为2～3.6V，待机电流约为2μA；6k ×12Bits OTP ROM；1k×4bits SRAM (掉电可保存学习数据) ；内置4MHz的RC振荡电路，无需外接晶振等元件；内置高灵敏度学习电路；内置低压检测电路(2.3V) ；内置红外发射驱动电路，驱动电流 240mA@VDD=3.0V,VOL=0.3V；2 个 8 位定时器，1 个定时器带信号捕捉和放大功能；11个 I/O 端口+1个输入口；内置3种复位电路（加电复位、低压复位、WDT复位）。

2.管脚名称、芯片参考原理图AD009-06采用SOP16的封装结构，它的引脚的名称如图2所示，它的应用原理图如3所示。

图2图33.增加滤波电容通过图可知，芯片的外围电路极其简单，既没有常见的晶振，也没有红外驱动三极管。

而遥控器生产厂家为了进一步降低成本，在应用该IC时省去了2、16脚外接的滤波电容。

不过，从本人的经验来看，这种做法是值得斟酌的。

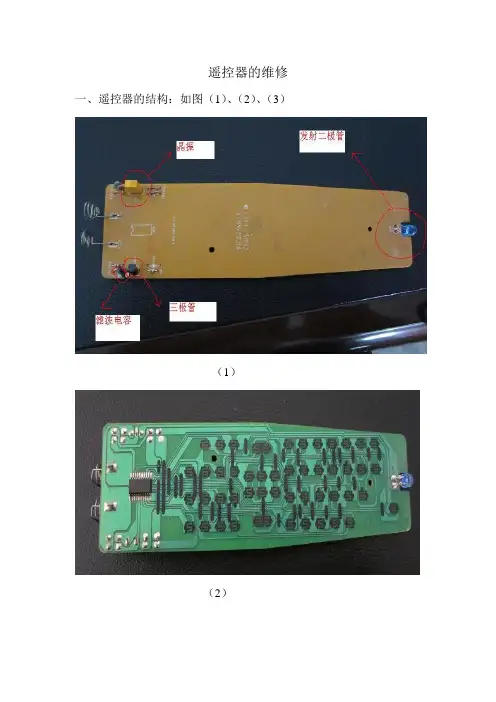

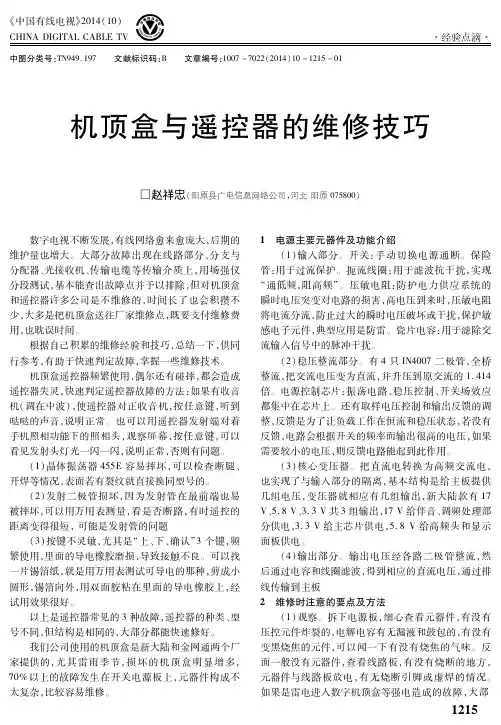

遥控器的维修一、遥控器的结构：如图（1）、（2）、（3）（1）（2）（3）用小号一字改锥，撬开遥控器人外壳，一定要小心，免的撬坏。

遥控器内有两部分组成：一是电路板（如图1）；一是导电橡胶垫（如图3）。

电路板和主要的器件为晶振、发射二极管、三极管、电容等。

二、故障维修1、某个按键失良某个按键失良，但别的都好使。

这主要是因为导电橡胶老化所致。

（4）以图4为例，红色POWER键失良，处理方法：锡纸一小块（香烟盒内有，用水泡使锡纸分离，用打火机烧掉锡纸外面的胶层），缝衣针（小号），细铜丝（软导线）。

用锡纸折成小块，放在按键橡胶处，用缝衣针穿上细铜丝缝上两道即可。

锡纸薄厚要适宜，缝的时候深浅要适宜，太深则穿透，太浅则使橡胶点开裂。

2、电池用不住遥控器能正常使用，但电池一两个月就要更换。

排除电池的原因，检查滤波电容。

或用剪刀剪去滤波电容。

不要短路。

3、电池漏液经常有的人用完遥控器后没有及时取出电池，等下次用时，发现电池已烂在电池盒中。

重新装上新电池后，遥控器不能用了。

首先检查电池弹簧，用小刀刮去生锈层。

然后，打开遥控器用自来水冲洗电路板和导电橡胶垫。

然后用电吹风吹干（切记！），然后检查电路板上元件有无腐蚀断开处。

回装即可。

4、摔坏遥控器使用正常，不小心摔了一下，就不能用了。

检查更换晶振。

电子商店有，0。

5元一个。

一般故障消除。

5、无任何反应遥控器使用正常，突然不能使用了。

检查发射二极管、三极管、电池、晶振及外围元件。

若都没问题，就是CPU坏了。

换新的，不用修了，因为太费钱。

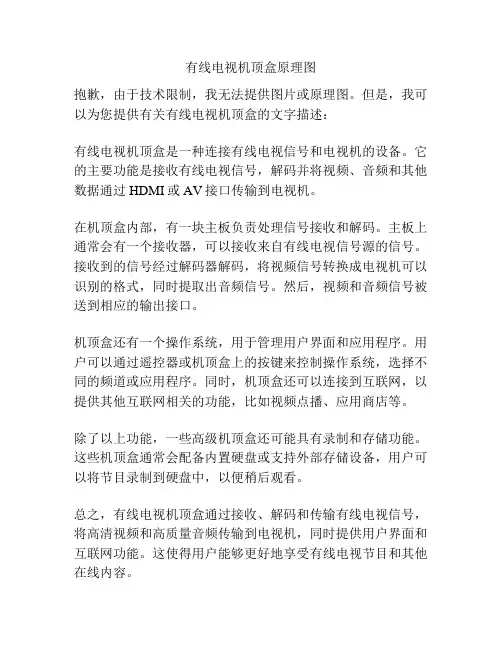

有线电视机顶盒原理图
抱歉，由于技术限制，我无法提供图片或原理图。

但是，我可以为您提供有关有线电视机顶盒的文字描述：
有线电视机顶盒是一种连接有线电视信号和电视机的设备。

它的主要功能是接收有线电视信号，解码并将视频、音频和其他数据通过HDMI或AV接口传输到电视机。

在机顶盒内部，有一块主板负责处理信号接收和解码。

主板上通常会有一个接收器，可以接收来自有线电视信号源的信号。

接收到的信号经过解码器解码，将视频信号转换成电视机可以识别的格式，同时提取出音频信号。

然后，视频和音频信号被送到相应的输出接口。

机顶盒还有一个操作系统，用于管理用户界面和应用程序。

用户可以通过遥控器或机顶盒上的按键来控制操作系统，选择不同的频道或应用程序。

同时，机顶盒还可以连接到互联网，以提供其他互联网相关的功能，比如视频点播、应用商店等。

除了以上功能，一些高级机顶盒还可能具有录制和存储功能。

这些机顶盒通常会配备内置硬盘或支持外部存储设备，用户可以将节目录制到硬盘中，以便稍后观看。

总之，有线电视机顶盒通过接收、解码和传输有线电视信号，将高清视频和高质量音频传输到电视机，同时提供用户界面和互联网功能。

这使得用户能够更好地享受有线电视节目和其他在线内容。

附件7：黑龙江省有线数字电视标清双向机顶盒学习型遥控器技术规范目录一、适用范围 (3)二、基本要求 (3)2.1按键要求 (3)2.2工作电源 (3)2.3遥控器功耗 (3)2.4IR发射头 (3)2.5遥控器外壳 (3)2.6遥控器外观 (3)2.7印刷电路板 (4)2.8配色 (4)2.9其他 (4)三、遥控器面板 (5)3.1面板示意图 (5)3.2遥控器按键功能设计 (6)3.3遥控器固定编码采用“NEC格式”+松下“7051格式”两种 (8)四、遥控器键码 (9)4.1遥控器键码 (9)4.2IC规格及功能要求 (10)4.3固定码部分 (10)4.4学习功能部分 (10)五、遥控器规格一览表 (11)附件1：检验及验收标准 (13)附件2：学习型遥控器学习方法 (16)一、适用范围本标准规定了黑龙江广播电视网络股份有限公有线数字电视标清双向机顶盒学习型遥控器的主要功能和具体性能参数。

二、基本要求2.1按键要求遥控器正面应标明运营商标识，背面应标明遥控器学习方法，按键要方便使用，按键丝印标识触摸磨损50万次不掉色；学习型遥控器类型为“固定编码+学习功能”红外遥控器。

2.2工作电源工作电压3V（2.4V～3.6V）；以2x AAA7号电池作为工作电源。

2.3遥控器功耗要求功耗小，两节标准7号电池可工作约9-12个月。

2.4IR发射头发射角度:+/-30度2.5遥控器外壳射出色，喷漆色，使用ABS原料注塑成型，厚度≥1.8mm。

2.6遥控器外观2.6.1产品外表不得划伤、污损、开裂、变形；2.6.2印刷图形及文字清晰、均匀、整齐；2.6.3产品不得凹陷、毛刺、霉斑、镀涂层剥落及结构松动；2.6.4产品表面材质均匀、颜色一致;2.6.5遥控器表面耐磨标准2.6.6外壳A)耐酒精：用沾有无水酒精的棉纱用1kg的力以每分钟30-40次速率擦印刷字符20个来回，擦后字符不能透底。

B)附着力：用透明胶带平压在字符、标志及涂饰部分,其面积至少为1cm²,用手加一个与遥控器表面垂直的力拉3次，字符、标志及涂饰部分不应有脱落。
