第五章智能照明系统一、概述随着现代通信技术、控制技术、计算机技术的发展，照明系统仅仅依靠人员手动进行开关控制方式已经远远不能满足现代化智能大厦对使用舒适性、节能性的使用需求。
国联金融大厦作为智能建筑领域的一个标志性建筑，其灯光照明系统设计不能够简单处理，一定要充分体现出建筑的风格以及文化内涵，在结合图纸设计与现场情况的基础上，保证大厦正常使用的功能性、先进性、持续性和可靠性，包括今后整个大厦灯光的管理和运营，并能够为将来其他用途提供丰富的功能扩展。
国联金融大厦智能化工程需要充分体现技术的先进性、稳定性、可靠性和系统的安全性。
对于智能照明控制系统，要求本工程的照明使用智能照明控制系统实现大厦楼内外优良的光环境，通过灵活的多级控制管理体系，实现整个大厦的高效管理，降低维护费用，高效节能。
二、控制对象1）地下一、二层停车场2）出租的A座办公楼公共区域（大堂、走道、门厅、电梯厅等）3）B座领导办公室（区）、会议室、报告厅及大楼公共区域（大堂、走道、门厅、电梯厅等）照明4）立面/环境等场所的照明。
三、设计原则随着智能技术的发展及其在写字楼各个不同区域的广泛应用，现代化的智能照明控制系统在系统控制场景变化的同时，还应做到便于管理和节省能源。
具体而言，有以下几点：a) 实现照明智能控制，通过时间控制、场景控制、集中监控等多种控制方式提升灯光效果。
b) 国联金融大厦管理要求能够对大厦内所有公共区域的灯光实施集中监控；c) 泛光照明可烘托出整个国联金融大厦整体建筑的宏伟气派；d) 建筑物照明耗电约占整个能源的35%左右，在提供舒适的灯光环境的同时，要求通过控制系统能节省能源消耗；e) 由于大厦各功能区较多，不仅灯具数量多，而且品种繁多，其中不乏高品质造价昂贵的灯具，因此要求通过控制系统可延长灯具寿命，降低大厦后期运行费用。

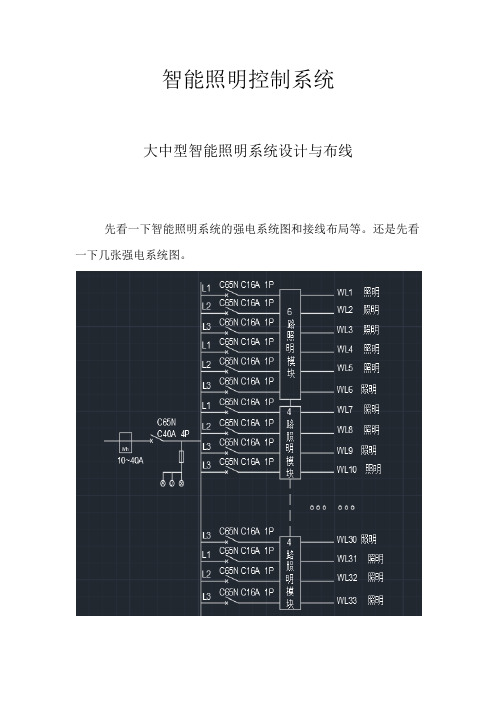

智能照明控制系统
大中型智能照明系统设计与布线
先看一下智能照明系统的强电系统图和接线布局等。
还是先看一下几张强电系统图。
如上图，跟智能照明控制系统有关的也就是这些智能照明模块了，它们的直流供电电源一般是DC12V，一个一个并联在直流电源上，通讯线是485屏蔽线，一个一个串联在通讯网络中。
如下图：
之后的介绍也就不再说这个接线了。
之后也就用单线来画系统图了。
下面看一下相关配件，以便于设计画图和布局接线等。
上图是网络连接的示意图。
下一节类看一下，实际设计原理图和实际接线和配件布局。
谢谢您的阅读！
2020.03。
人工智能应用于智能家居照明系统的案例智能家居照明系统是近年来快速发展的领域之一，随着人工智能技术的不断进步，越来越多的智能家居产品开始应用人工智能技术，以提高舒适度、便利性和能源利用效率。
本文将以案例的形式介绍人工智能应用于智能家居照明系统的实际应用，包括智能灯具控制、个性化照明调节和环境感知等方面。
一、智能灯具控制在传统的家居照明系统中，通过物理开关控制灯光的开关和亮度。
而有了人工智能技术的智能家居照明系统，用户可以通过语音指令或手机APP实现对灯光的远程控制。
例如，某公司推出的智能灯泡产品可以通过与智能音箱连接，实现语音控制灯光的开关和亮度调节。
用户只需说出相应的指令，灯光就会根据用户需求进行相应的变化。
这种智能灯具控制方式方便快捷，提高了用户的使用体验。
二、个性化照明调节除了传统的灯光控制，人工智能技术还可以实现对智能家居照明系统的个性化调节。
通过学习用户的光照习惯和偏好，智能家居可以自动调节灯光的色温和亮度，以满足不同用户的需求。
以某智能照明系统为例，该系统通过摄像头感知用户的面部表情和环境亮度，并结合用户的历史使用数据进行分析。
根据用户的情绪和需求，智能系统可以自动调节灯光的亮度和色温。
比如，当用户感到疲倦时，系统会自动调暗灯光亮度和改变色温，营造一个更加舒适的环境，有利于用户的休息和放松。
这种个性化照明调节方式使得智能家居更加智能化和人性化。
三、环境感知另一个人工智能应用于智能家居照明系统的重要方面是环境感知。
智能家居可以通过感知周围环境的状态，来自动调节灯光，提供更加适宜的照明效果。
举例来说，某智能家居的照明系统中，装有多个传感器，可以监测室内的光照、温度、湿度等环境参数。
当外界光线减弱时，系统会自动开启照明设备，并调整亮度和色温；当温度过高时，系统可以结合照明设备调节光线的亮度和色温，来营造一个更加凉爽的室内环境。
这种环境感知技术可以提高智能家居的能源利用效率，也为用户提供了更加便利和舒适的居住体验。
目录1智能照明控制系统 (2)1.1系统概述 (2)1.2需求分析 (2)1.3设计原则 (2)1.4设计要点 (3)1.5系统设计 (4)1.5.1KNX总线拓朴结构 (4)1.5.2系统结构 (5)1.5.3系统功能 (6)1.6方案设计 (6)1.6.1剧院大厅 (6)1.6.2展示区域 (7)1.6.3剧院观众席 (7)1.6.4公共区域 (8)1.6.5后台休息区 (9)1.6.6泛光照明 (9)1.6.7地下车库照明 (9)1.7与第三方接口 (10)1.8主要设备参数 (10)1.8.1监控管理软件 (10)1.8.22、4、8、12路16A开关控制器 (11)1.8.3窗帘控制模块 (12)1.8.4触摸屏 (12)1.8.5存在感应器带耦合器光感红外 (12)1.8.64路通用输入/输出接口 (13)1.8.7带LCD温控智能控制面板 (13)1.8.8智能面板带耦合器 (14)1.9施耐德电气介绍（仅供参考） (14)1.9.1施耐德电气集团简介 (14)1.9.2施耐德电气ISC ECS (16)1智能照明控制系统1.1系统概述珠海歌剧院设计一套智能灯光控制系统，采用Schneider KNX全数字分布式控制系统，对区域内各类照明等电气设备进行自动化和集中控制管理，实现能源监测，不仅可有效管理楼宇的电气设备，提供灵活多变的使用功能和效果，还可以维护并延长灯具及电气设备的使用寿命，达到安全、节能、人性化、智能化的效果，并能在今后的使用中方便地根据用户的需求进行扩展。
1.2需求分析根据歌剧院设计规划和使用要求，配置智能照明控制系统的功能分析如下：1.3设计原则根据现行国家规范和项目技术文件的要求，我们在对珠海歌剧院项目KNX 智能照明控制系统的设计中遵循以下的原则：先进性：采用代表当今世界先进技术水平的成熟稳定的系统设备，并建立一个可扩展的平台，充分保护前期工程投资和后续扩展，使系统具有先进性。

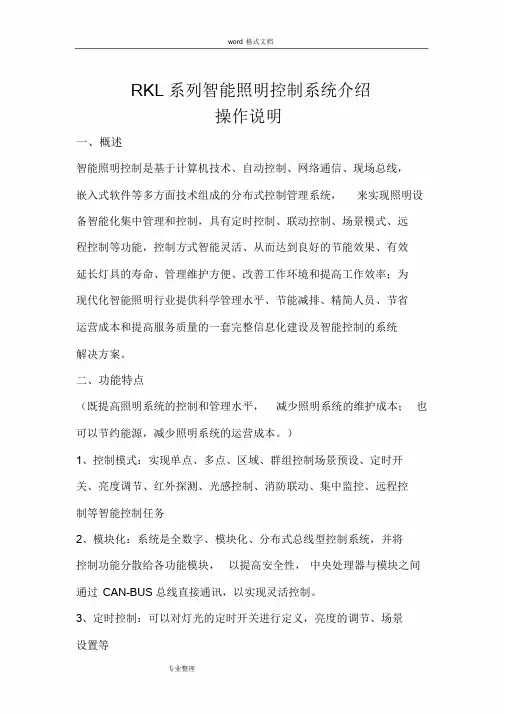

智能照明控制模块操作说明1.安装首先，将智能照明控制模块连接到电源，并将需要控制的灯具与控制模块连接。
确保连接稳固，并确保灯具的电源开关处于关闭状态。
2.连接网络将智能照明控制模块连接到无线网络。
通常，智能照明控制模块会有一个网络配置按钮或配对按钮，按下该按钮，然后使用手机或电脑的无线网络设置功能，连接到控制模块创建的网络。
连接成功后，返回智能照明控制模块的控制界面。
3.添加设备4.控制灯光开关在智能照明控制模块的控制界面中，可以看到所连接的所有灯具。
通过点击灯具图标或文字等选择需要控制的灯具，然后点击开关按钮，可以实现对灯光的开关操作。
5.调节亮度选择需要控制的灯具后，在控制界面中可以看到亮度调节的滑动条或按钮。
通过拖动滑动条或点击按钮，可以实现对灯光亮度的调节。
根据需要进行调节，直到达到满意的亮度。
6.改变颜色一些智能照明控制模块支持灯光颜色的变化。
通过控制界面中的颜色选择器、预设模式选择或色调、饱和度、亮度等调节方式，可以改变灯光的颜色。
选择所需颜色或模式后，观察灯光变化，可以实现对灯光颜色的改变。
7.设置定时任务智能照明控制模块通常支持设置定时任务。
在控制界面中，找到定时任务设置功能，选择需要设置定时的灯具，在设置界面中选择执行时间、操作方式等，完成定时任务的设置。
这样，灯具就可以在设定的时间自动执行相应的操作。
8.远程控制以上是智能照明控制模块的操作说明。
根据不同产品的具体特点，界面和操作方式可能会有所差异，但大致流程是类似的。
通过熟悉操作说明和不断实践，可以更好地掌握智能照明控制模块的使用方法，实现灯光的智能化控制。
智能照明系统使用说明智能照明系统是一种高效、节能的照明解决方案，通过智能化的控制方式，使灯光在不同场景下自动调节，提高照明效果，并节约能源。
本文将为您详细介绍智能照明系统的使用方法和注意事项，以便您能够充分利用其功能，享受智能化的照明体验。
一、系统安装和设置1. 安装灯具在使用智能照明系统之前，首先需要安装相关的智能灯具。
根据您的需要和灯具的种类，选择合适的位置进行安装。
接通电源后，确保灯具正常亮起。
2. 连接智能控制器将智能控制器与灯具进行连接。
根据控制器的说明书，将其与灯具的电源线进行连接，并确保连接牢固可靠。
3. 设置系统参数在接通电源的同时，控制器将启动并进入设置模式。
根据系统的说明书，按照要求进行参数设置，包括亮度、色温、场景切换等选项。
确保设置完成后，保存参数并退出设置模式。
二、基本操作1. 开关灯通过智能控制器的按钮或遥控器，可以方便地控制灯光的开关。
按下“开”按钮，灯光将亮起；按下“关”按钮，灯光将熄灭。
2. 调节亮度按下控制器上的亮度调节按钮，可以增加或减少灯光的亮度。
根据您的需要，调整到合适的亮度水平。
3. 调节色温对于支持调节色温的灯具，您可以通过控制器上的色温调节按钮，调整灯光的色温。
不同的色温能够营造出不同的氛围，根据场景的需求进行选择。
4. 切换场景智能照明系统通常内置多种场景模式，如阅读、休闲、聚会等。
通过按下控制器上的场景切换按钮，可以快速切换到相应的场景模式，以满足不同场合的需求。
三、高级设置1. 定时开关智能照明系统支持定时功能，您可以在控制器上设置定时开关机的时间。
根据个人习惯和需求，定时开关灯，实现智能化、自动化的照明控制。
2. 联动控制部分智能照明系统支持与其他智能设备的联动控制，如与智能家居系统的联动。
通过设置和配置，您可以实现灯光与其他设备的自动联动，提高生活的便利性和舒适度。
3. APP控制某些智能照明系统还提供手机APP控制的功能。
通过下载安装相应的APP，并与控制器进行连接，您可以通过手机随时随地地控制灯光的开关、亮度调节、场景切换等操作。

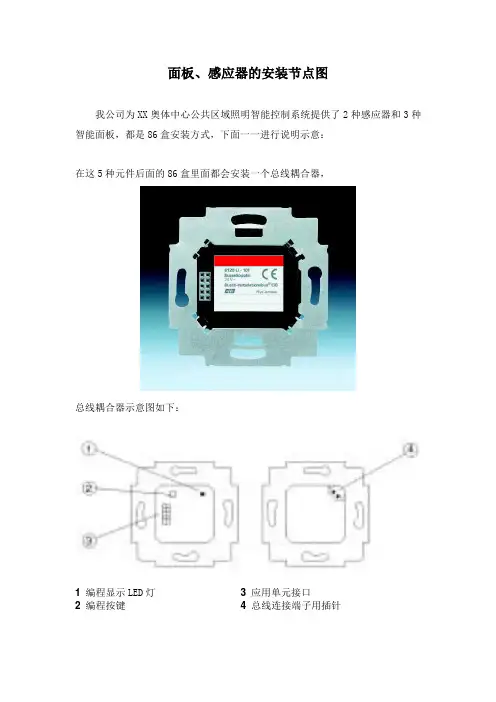

面板、感应器的安装节点图
我公司为XX奥体中心公共区域照明智能控制系统提供了2种感应器和3种智能面板，都是86盒安装方式，下面一一进行说明示意：
在这5种元件后面的86盒里面都会安装一个总线耦合器，
总线耦合器示意图如下：
1编程显示LED灯 3 应用单元接口
2 编程按键4总线连接端子用插针
总线耦合器通过两边的螺丝固定在86盒上:
这是已经固定在86盒上的耦合器：
然后这5种元件通过10针插针及塑料卡子扣在总线耦合器上，从而完成了固定安装。
1 EIB总线2总线连接端子
3 总线耦合器4应用模块(感应器或者面板)
5 10针插头
1、四联面板(型号：6117)
四联面板安装顺序如下示意：
已经装好的四联面板示意图：。

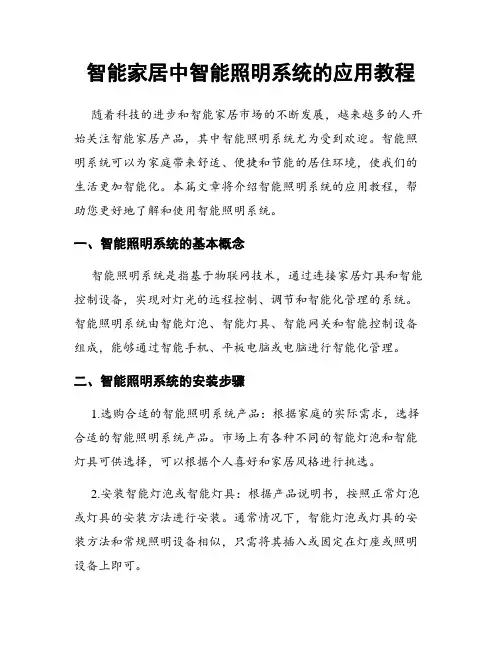

智能家居中智能照明系统的应用教程随着科技的进步和智能家居市场的不断发展，越来越多的人开始关注智能家居产品，其中智能照明系统尤为受到欢迎。
智能照明系统可以为家庭带来舒适、便捷和节能的居住环境，使我们的生活更加智能化。
本篇文章将介绍智能照明系统的应用教程，帮助您更好地了解和使用智能照明系统。
一、智能照明系统的基本概念智能照明系统是指基于物联网技术，通过连接家居灯具和智能控制设备，实现对灯光的远程控制、调节和智能化管理的系统。
智能照明系统由智能灯泡、智能灯具、智能网关和智能控制设备组成，能够通过智能手机、平板电脑或电脑进行智能化管理。
二、智能照明系统的安装步骤1.选购合适的智能照明系统产品：根据家庭的实际需求，选择合适的智能照明系统产品。
市场上有各种不同的智能灯泡和智能灯具可供选择，可以根据个人喜好和家居风格进行挑选。
2.安装智能灯泡或智能灯具：根据产品说明书，按照正常灯泡或灯具的安装方法进行安装。
通常情况下，智能灯泡或灯具的安装方法和常规照明设备相似，只需将其插入或固定在灯座或照明设备上即可。
3.设置智能网关：将智能网关接入家庭的Wi-Fi网络，通常需要使用手机或电脑进行配置。
按照产品说明书中的指引，将智能网关连接到电源，并将其与家庭的Wi-Fi路由器建立连接。
4.下载并安装智能控制设备的APP：根据产品提供的信息，在移动设备上下载并安装相应的智能控制设备APP，例如通过应用商店下载智能家居APP。
5.配置智能控制设备：打开APP，按照提示进行智能控制设备的配置。
通常情况下，需要将智能控制设备与智能网关进行配对，以实现设备之间的通信。
三、智能照明系统的常用功能1.远程控制：通过智能手机、平板电脑或电脑，可以随时随地对智能照明系统进行控制。
可以远程打开、关闭灯光，调节亮度和色温，并设置定时开关灯。
2.场景模式：智能照明系统通常支持多种场景模式，例如会客模式、夜灯模式、阅读模式等。
通过设置不同的场景模式，可以根据不同的使用场景选择合适的灯光效果。
智能照明系统介绍
实操接线案例解析
今天看一下我根据一个项目具体案例画图整理的简化
案例。
我看实际工作当中有很多朋友原理说的条例通透，一到实际接线和检修就有点理不好头绪了，因此今天重点介绍一下实际接线。
由于水平有限难免有所疏忽或遗漏，如有疑问请麻烦你评论区留言联系我，以便及时改正！谢谢！
首先介绍一下智能照明模块的接线，一块照明模块，分
为强电部分和弱电模块。
看图之前先介绍一下图例：
断路器（空开）；102 是空开在该图里的序号；
=照明灯；=其中黄色线是火线，蓝色线是零线，黄绿双
色线是接地线；=智能照明模块内部常开触点。
接来看
一下强电部分的接线。
我画了两种接线方式，一种是220V
的照明灯直接接线的方法，如图：电源L1 火线经过-QF1合
闸-QF103 合闸-智能照明模块第一组点的输入端-远程通讯或
手动控制开或关-智能照明模块输出端接照明灯L-控制照明
灯开或关。
详见图2-1，；另一种是通过控制接触器来控制
380V 三相的（一个接触器可以控制三路照明灯）接线方法，原理和220V 直接的一样。
图2-1
图2-2
智能照明模块的常开触点和普通开关没什么两样，只是多个组合在一起，有网络通讯或专用面板直接控制。
智能照明模块的供电电源一般使用的是220V，也有用12V、24V 的，要看使用的实际需要而定。
在此案例里就不再一个一个的列举了，因为太简单了，拿过来对照说明书一看就知道了。
这里就不做过多的叙述了。
如果实在需要给我发消息，我会分给你，会尽全力解决你遇到的问题的。
220V 和380V的接线区别是：1.直接接线220V 是通过智
能照明模块直接接线；而380V 的接线是来控制线圈电压
220V 的交流接触器，从而再来控制L1、L2、L3的通断来控制照明灯。
友情提示，照明灯都是有3 位接线端子的，分别是：L=火线（红线）；N=零线（蓝线）；PE=地线（黄绿双色线）。
前外不要接错哦！接错了有时是会闯祸的啊！下面来介绍一下智能照明模块的另一部分，那就是弱电
部分。
详见下图：图3-1
图：3-1
弱电部分一共分为5 块，他们分别是：1、12V 电源输出部分，一般两个正极（+）、两个负极（-）正极的两个点是相连通的，详见下图：图4-1 绿色虚线内部分。
2、手动控制部分接线详见下图：4-1 洋红色虚线内部分。
此接线端子支
持接普通的通用的面板，也支持专用面板（市面上大部分）
3.485 通讯接线端子，详见下图：图4-1 橙色虚线内部分
图4-2
图4-3 图4-1
4.还有一些是带消防功能的，消防信号是消防的信号输入端子；无源触点是给消防主机的状态信号。
5.远红外信号是接远红外传感器的接线端子，其功能是可以监测是不是有人在范围内，有就亮灯没有就熄灯。
如图：图4-3 下面来看一下强电部分接线完整图：图5-1、图6-1
图5-1
图6-1
上图5-1 中QF1是电源总开关，作用是切断和接通总的电源；QF2、QF3、QF4、QF5 是分路电源开关，单独控制独立的范围，其控制灯的数量多少取决于交流接触的大小，与智能照明模块没有关系的；KM1、KM2、KM3、KM4 是交流接触器，他的选用型号取决于控制回路中照明灯的总功率的大小。
上图6-1 是常用的原理图，并非接线图。
下面看一下12V 电源模块的连接和多个智能照明模块
485 通讯线的连接
图6-1
上面图6-1 中黄色线是电源输入220V 的火线（L），蓝色线
是零线（N），黄绿色线（由于截图线段的关系只显示了绿色）是地线；12V+是输出直流电源12V的正极，12V-是输出直流电源的负极。
其规格的大小取决于需要提供电源的配件的所需总的电流。
顺便说一下，在本篇文章的线路图里我都没写规格，具体规格要看具体的使用环境和需求。
如需要的话可以评论区留言我会根据你的实际情况免费提供具体的线路图的。
另外现在大多数厂家的电源模块都有了485 接线端子，我也特意咨询过厂家，实际没有太大用处，即便提供
了当时的电压、电流参数、工作温度等的参数也没有对接的
准确的端口来显示，只有部分厂家的可以在触摸屏里显示，
倒是当作中转接线功能使用的多
下面来介绍一下多个智能照明模块的 485接线和 12V 电 源的接线，实际说白了就是一个串联，一个并联而已，具体 还是看一下图片更加直观，详见下图：图 7-1
图中的 12V 只用了 ++和——， 实际内部是相同的， 所有模块 的电源都是并联接在 12V 电源总线上面的； 485 通讯线的连 接是手拉手串联相连接的， 其中 485 的 A 和 B 是不允许接反 的，实际工作当中也有不注意接反的，也没有什么关系，倒 回来就可以了，损坏不了什么东西，只是通讯不了而已。
但 是485的 A 和B 的两根线是绝对不可以和 12V 的线连接错的！
出现接错的情况后果就比较严重
图 7-1
了！轻则模块损坏，重则坏一串，连电源模块都会损坏的。
实际工作当中一定要引起注意！
由于总是分不清什么是在做广告，所以本文只用了我的线路图，但是总担心大姐实际工作当中找不准具体的接线方法我还是那几张实物照片大家观摩一下吧！下一篇是大型智能照明网络系统的组建及接线，欢迎朋友们阅读！
≡≡⅛
二
r. p-.
---------------- 200 ⅛≡n ∣7.W] -----------------
!
Jr^
B!I
----------------- 192m p,36∙j ------------------
Γ
■
r
l∙⅛≡Γ5W∏ W< l3∣<τ∙nΓS4jr∣H
td
≡
≡
-
IK9
5mm∣T.4<*∙μ
1
IIghLl9USe OMWt
COMl RS-232 COM2
RS^β5 ∣2W∕4W
仪定义
越来越发现网上的技术性的文章越来越少了， 都被一些
上图这种面板是 485 通讯面板。
其市场价位根据厂家的不同 价格也不同， 其价格大概在 65-350 元不等。
其外观的材质也 是有很大区别的， 内部线路板也都拆开看过， 原理基本一致， 只是芯片组不一样， 有的芯片组是国产的芯片组有的是进口 的芯片组。
根据具体需求自己斟酌使用吧！还有少部分是液 晶的触摸屏的，价格也就更加昂贵了。
娱乐啊短视频啊八卦啊还有占卜啊迷信的什么的给占领了！又是就是感到有点莫名的惋惜！也看到越来越少的年轻人学技术了，都是电脑手机了，可是这些电脑手机的背后蕴含的多少技术在里面，又有几个小伙子在意了呢？总之，希望这篇文章能帮到更多的需要的朋友们！在次谢谢你的阅读！
2020.02.29。
