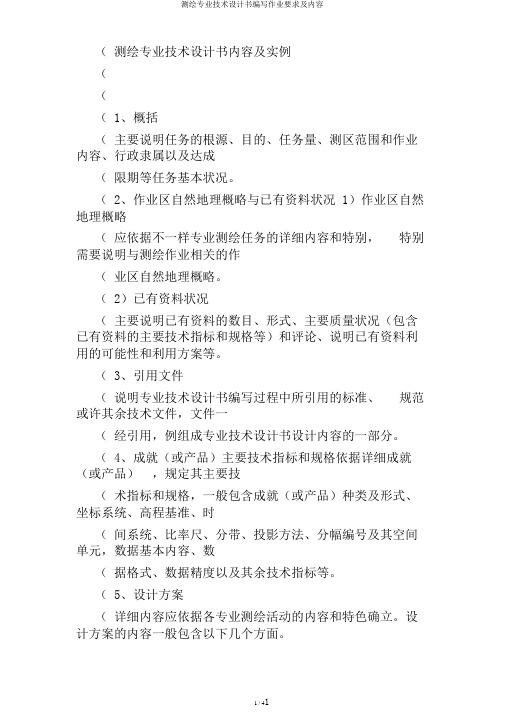

测绘专业技术设计书编写作业要求及内容
（测绘专业技术设计书内容及实例（（（1、概括（主要说明任务的根源、目的、任务量、测区范围和作业内容、行政隶属以及达成（限期等任务基本状况。
（2、作业区自然地理概略与已有资料状况 1）作业区自然地理概略（应依据不一样专业测绘任务的详细内容和特别，特别需要说明与测绘作业相关的作（业区自然地理概略。
（2）已有资料状况（主要说明已有资料的数目、形式、主要质量状况（包含已有资料的主要技术指标和规格等）和评论、说明已有资料利用的可能性和利用方案等。
（3、引用文件（说明专业技术设计书编写过程中所引用的标准、规范或许其余技术文件，文件一（经引用，例组成专业技术设计书设计内容的一部分。
（4、成就（或产品）主要技术指标和规格依据详细成就（或产品），规定其主要技（术指标和规格，一般包含成就（或产品）种类及形式、坐标系统、高程基准、时（间系统、比率尺、分带、投影方法、分幅编号及其空间单元，数据基本内容、数（据格式、数据精度以及其余技术指标等。
（5、设计方案（详细内容应依据各专业测绘活动的内容和特色确立。
设计方案的内容一般包含以下几个方面。
（1）硬件、软件环境及其要求：规定作业所需的丈量仪器的种类、数目、精度（指标以及对仪器校准或检定的要求，规定对作业所需的数据办理、储存、传输等（设施的要求；规定对专业应用软件的要乞降其余软、硬件配置方面需特别规定的要求。
（2）作业的技术路线或流程。
（3）各工序的作业方法、技术指标和要求。
（4）生产过程中的质量控制环节和产质量量检查的主要要求。
（5）数据安全、备份或许其余特别的技术要求。
（6）上交和归档成就及其资料的内容和要求。
（7）相关附录，包含设计附图、附表和其余相关内容。
作业内容模板石家庄铁路职业技术学院1:500校园数字化地形图丈量设计书为知足石家庄铁路职业技术学院校园规划设计用图的需要，受学院拜托，测绘工程系肩负达成校园1:500数字化地形图丈量任务，由XX班负责详细丈量工作。
测绘技术设计书编写规定
测绘技术设计书编写规定测绘技术设计书是测绘工作的具体指导性文件，具有科学性和可操作性，体现测绘工作的目的、步骤、方法、手段和工期等，是测绘过程的重要环节之一，为保证测绘质量特制订本规定。
1编定的依据1.1合同书；1.2现行有效的法规的技术标准。
2编写原则2.1根据任务的要求，收集分析有关测绘资料并作必要的现场踏勘后进行；2.2技术设计方案应先整体后局部，顾及发展和满足顾客的要求，重视社会效益和经济效益；2.3从测区的实际情况出发，考虑作业单位的实力，选择最佳的作业方案；2.4合理利用已有的测量资料；2.5选择恰当的仪器、设备；2.6积极采用适用的新技术、新方法；2.7具有可操作性。
3对编写人员的要求3.1明确任务的性质、工作量、工期、精度要求和设计原则。
3.2做好作业区的踏勘和写好踏勘记录。
3.3对设计书负责，要深入第一线检查验证设计方案的正确性，发现问题及时汇报并处理。
4技术设计书的基本内容4.1概述；4.2测区自然地理概况与已有资料情况；4.3引用文件；4.4产品的技术标准与规格；4.5技术设计方案；4.6实施计划；4.7组织设备及材料；4.8提交的成果资料；4.9附图、附表。
5对编写内容的要求5.1编写内容要真实、完整、齐全，文字要简练，对标准中已有明确的不再重复，对作业中容易混淆的和忽略的问题，应重点阐述；5.2采用新技术、新方法时，要说明可行性研究或试验的结果以及达到的精度，必要时可附鉴定证书或试验报告，对新技术新方法特性和操作步骤应加以详细的说明；5.3名词、术语、公式、符号、代号和计量单位应与有关的法规和规范相一致。
6技术设计书和审批6.1技术设计书由项目负责人或项目技术负责人编写，总工程师审核，主管经理审批。
6.2技术设计书要作原则性修改或补充时，由项目负责人或项目技术负责人提出修改意见或补充稿，按程序审批后执行。
7技术设计书编写提纲7.1概述①任务情况：说明任务来源、作业区范围、地理位置、行政隶属、特点、任务量和工期等。
测绘工程技术设计书
测绘工程技术设计书测绘工程技术设计书是一份非常重要的文档，其作用主要是记录和说明工程测量的设计方案、技术细节和方法。
它不仅仅是测绘人员完成任务的重要依据，还是工程项目的重要参考资料，有助于维护测量设计技术的质量，确保测量结果的准确性和可靠性。
一、测绘工程技术设计书的作用测绘工程技术设计书主要具有以下几个方面的作用：1. 作为测量工程的依据在工程测量前，制定测量技术设计书是必要的步骤。
它包括了测量工程的范围、任务、测量方法和数据处理方法等。
这些信息在制定测量布置方案和现场操作时，可以起到准确指导和帮助作用。
2. 作为数据来源测量数据是现场测量过程中的必要成果，而这些数据通常都会写入到测量技术设计书中，作为文献材料保存。
这些数据记录是之后进行测量数据处理和质量检查的基础，能够保证数据的可信性和准确性。
3. 作为工程项目的重要参考资料测绘工程技术设计书还可以作为工程项目建设的资料之一，为后续工程施工、土建设计提供重要的参考和依据。
在工程实施过程中，可以随时查看设计书，为操作人员提供技术指导和治理措施，保证测量工作的准确性和质量。
二、测绘工程技术设计书的内容测绘工程技术设计书的内容主要包括了以下几个方面：1. 工程测量基本信息此信息包括测量任务的内容、测量范围、工程位置、测量时间和测量单位等。
只有当这些信息清晰准确表述时，后续工程测量才能顺利进行。
2. 工程的测量布置方案在实际测量工作中，测量布置方案是十分重要的一环节，它关系到后续的测量进展和测量结果的准确性。
因此，测量工程技术设计书也应该充分包含布置方案，说明测量点的分布位置、设备安装方式和观测参数等。
3. 测量成果符号表示和数据处理方法在工程测量中，测量数据的数量非常庞大，无法直接进行处理和分析。
因此，在设计书中需要规范说明成果的符号表示和数据处理方法，保证测量数据的完整性和可靠性。
三、测绘工程技术设计书的编写要求在编写测绘工程技术设计书的时候，需要注意以下几点：1. 参考有关标准和规范测绘工程技术设计书编写需要遵守国家和地方的有关标准和规范，这些标准和规范可以保证数据的准确性和可靠性，在测量工作中具有极为重要的意义。
测绘工程项目技术设计书编写要求内容
测绘类工程项目技术设计书编写要求，提供缩写提纲。
测绘技术设计书编写要求个人交流学习使用目录目录11.技术设计书名称 (2)2.任务概述 (2)2.1....................................................................... 目标22.2................................................................... 区域概况22.3................................................................... 资料情况23.技术设计方案 (3)3.1...................................................... 编写技术设计书的依据33.2............................................................. 级平面控制测量33.3.......................................................... 等级高程控制测量33.4................................................................... 地形测量33.4.1.航空摄影测绘 (3)3.4.2.野外数字测绘 (4)3.5................................................................... 工程测量43.6............................................................... 沉降变形测量43.7............................................................... 专题地图编绘44.新技术、新仪器的要求 (5)4.1............................................................. 各工序作业要求54.2................................................................. 建议和措施55.提交资料 (5)6.测绘技术总结报告编写提纲 (5)6.1................................................................... 控制测量56.1.1.概况 (5)6.1.2.施测执行规范 (6)6.1.3.已有高等级控制资料 (6)6.2................................................................... 地形测图86.2.1.执行规范 (8)6.2.2.参考规范 (9)6.2.3.地形测图 (9)6.3................................................................... 工程测量91.技术设计书名称2.任务概述2.1.目标说明任务名称，来源，委托方单位全称，作业区范围、地理位置，行政隶属，工程项目内容，工程量，产品种类及形式，要求达到何种规范要求及何种特殊要求，完成期限和产品接收单位等。
测绘项目技术设计书

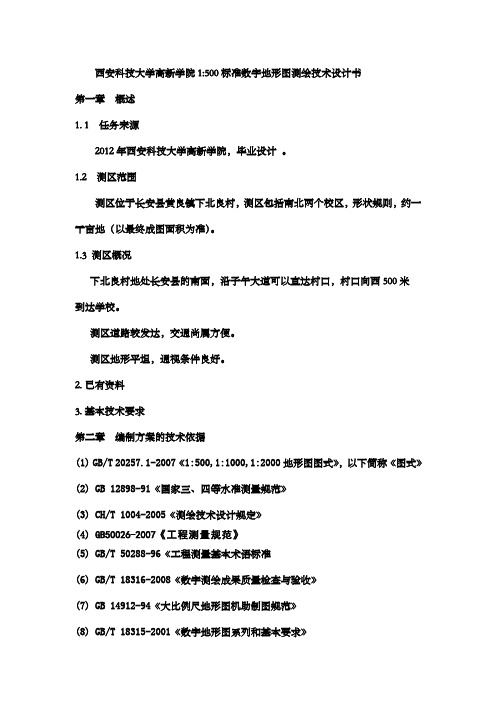

西安科技大学高新学院1:500标准数字地形图测绘技术设计书第一章概述1. 1 任务来源2012年西安科技大学高新学院，毕业设计。
1.2 测区范围测区位于长安县黄良镇下北良村，测区包括南北两个校区，形状规则，约一千亩地（以最终成图面积为准）。
1.3 测区概况下北良村地处长安县的南面，沿子午大道可以直达村口，村口向西500米到达学校。
测区道路较发达，交通尚属方便。
测区地形平坦，通视条件良好。
2.已有资料3.基本技术要求第二章编制方案的技术依据(1) GB/T 20257.1-2007《1:500,1:1000,1:2000地形图图式》，以下简称《图式》(2) GB 12898-91《国家三、四等水准测量规范》(3) CH/T 1004-2005《测绘技术设计规定》(4) GB50026-2007《工程测量规范》(5) GB/T 50288-96《工程测量基本术语标准(6) GB/T 18316-2008《数字测绘成果质量检查与验收》(7) GB 14912-94《大比例尺地形图机助制图规范》(8) GB/T 18315-2001《数字地形图系列和基本要求》(9) GB/T 24356-2009《测绘成果质量检查与验收》(10)《CASS5.1测绘软件用户手册》(11)《全球定位系统（GPS）测量规范》（GB/T 18314-2001）第三章使用仪器和采用的坐标系统及高程系统3.1 使用中纬5秒级全站仪，中海达双频GPS 接收机进行测绘。
3.2 平面坐标系统：采用1980西安坐标系；3.3 高程系统：1985年国家高程基准；基本等高距：0.5米。
第四章成图方法、比例尺和采用的软件系统4.1成图方法：采用全解析数字化方法成图；4.2测图比例尺：1：500；4.3 采用的软件系统本测区数字化成图采用南方公司的CASS7.0数字化地形地籍成图软件。
软件系统的运行环境：①Windows XP professional操作系统②Autocad软件2005版本。
测绘项目项目 地形图技术设计书
测绘项目项目地形图技术设计书地形图技术设计书一、引言地形图是测绘项目中重要的成果之一，它是地理信息系统（GIS）中的基础数据之一，对于地理环境分析、规划设计和资源管理具有重要的作用。
本文将详细介绍测绘项目中地形图的技术设计书，包括项目背景、技术方案、数据采集与处理、制图要求等内容。
二、项目背景本项目是针对某地区进行地形图的测绘工作。
该地区地形复杂，包括山地、平原、河流等地貌类型，地形起伏较大。
地形图的制作旨在提供该地区的地形信息，为地理环境分析和规划设计提供基础数据支持。
三、技术方案1. 数据采集地形图的制作需要进行地形数据的采集工作。
我们将采用多种技术手段，包括GPS测量、遥感影像解译和地面测量等。
GPS测量主要用于获取地区的地理坐标信息，遥感影像解译用于获取地表特征和地貌信息，地面测量用于获取地表高程数据。
2. 数据处理采集到的地形数据需要进行处理，以生成符合制图要求的地形图。
数据处理包括以下几个方面：- 数据配准：将不同数据源采集到的地理坐标信息进行配准，保证数据的一致性和准确性。
- 数据融合：将GPS测量、遥感影像解译和地面测量等多种数据源融合，生成完整的地形数据集。
- 数据清洗：对采集到的地形数据进行去噪和修正，确保数据的准确性和可靠性。
- 数据插值：对地面高程数据进行插值处理，以获取地形的连续性和平滑性。
3. 制图要求地形图的制图要求如下：- 比例尺：根据实际需求确定合适的比例尺，以确保地图的信息量和可读性。
- 符号表示：采用统一的符号系统，准确表示地表特征和地貌信息。
- 等高线：根据地表高程数据绘制等高线，以反映地形的起伏和变化。
- 颜色渲染：根据地貌类型和地理环境特征，对地形图进行适当的颜色渲染，以增加地图的可视化效果。
- 注记标注：对地图中的重要地物和地理要素进行注记标注，以提供更详细的地理信息。
四、项目进度安排本项目的工作进度安排如下：1. 数据采集：预计耗时2个月，包括GPS测量、遥感影像解译和地面测量等工作。
技术设计书、技术总结编写方法
测绘技术设计的编写一、技术设计总则1、测绘技术设计定义将顾客或社会对测绘成果的要求转换为测绘成果（或产品）、测绘生产过程或测绘生产体系规定的特性或规范的一组过程。
2、测绘技术设计的目的是制定切实可行的技术方案，保证测绘成果（或产品）符合技术标准和满足顾客要求，并获得最佳的社会效益和经济效益。
3、测绘技术设计分类分为项目设计和专业技术设计4、设计分工5、测绘技术设计文件定义与作用定义：为测绘成果（或产品）固有特性和生产过程或体系提供规范性依据的文件。
主要包括：项目设计书、专业技术设计书以及相应的技术设计更改文件。
作用：它是测绘生产的主要技术依据，也是影响测绘成果（或产品）能否满足顾客要求和技术标准的关键因素。
测绘技术的设计活动应按照：策划、设计输入、设计输出、评审、验证（必要时）、审批的程序进行。
6、技术设计的基本原则A．技术设计应依据输入内容（设计依据），充分考虑顾客的要求，引用适用的国家、行业或地方的相关标准，重视社会效益和经济效益的统一。
B．技术设计方案应体现整体性原则。
C．积极采用适用的新技术、新方法和新工艺。
D．应认真分析和充分利用已有的测绘成果和资料；对于外业测量，必要时应进行实地勘察，并编写踏勘报告。
7、设计人员应具备（满足）基本要求8、技术设计编写要求a、内容明确，文字简练，数据正确。
b、名词、术语、公式、符号、代号和计量单位等应与有关法规和标准一致。
c、技术设计书的幅面、封面格式和字体、字号要求见CH/T1004附录B。
但其副封面应有（项目或测绘专业名称）项目设计书或专业技术设计书；设计负责人，主要设计人；项目（专业）承担单位（盖章），审核意见，审核人；批准单位（盖章），审批意见，审批人以及年月日等。
二、设计过程及内容要求1、设计过程的程序a.设计策划b.设计输入（设计依据）：设计输入是设计的依据。
c.设计输出（技术设计文件）d.设计评审e.设计验证f.设计审批g.设计更改2、设计（过程）流程图3、内容要求三、测绘技术设计书一般编写的内容（一）、项目设计书必须的内容：1、概述说明项目来源、内容和目标、作业区范围和行政隶属、任务量、完成期限、项目承担单位和成果（或产品）接收单位等。
1：500数字化地形图测量技术设计书编写要求和实例范本
测绘专业技术设计书内容及实例根据测绘行业标准《测绘技术设计规定》（CH/T 1004-2005）要求，为测绘项目制定切实可行的技术方案，保证测绘成果（或产品）符合技术标准和满足顾客要求，并获得最佳的社会效益和经济效益，每个测绘项目作业前都应进行技术设计。
一、测绘技术设计分类测绘技术设计分为项目设计和专业技术设计。
项目设计是对测绘项目进行的综合性整体设计，一般由承担项目的法人单位负责编写。
专业技术设计是对测绘专业活动的技术要求进行设计，它是在项目设计基础上，按照测绘活动内容进行的具体设计，是指导测绘生产的主要技术依据，专业技术设计一般由具体承担相应测绘专业任务的法人单位负责编写。
对于工作量较小的项目，可根据需要将项目设计和专业技术设计合并为项目设计。
二、测绘专业技术设计内容专业技术设计书的内容通常包括概述、测区自然地理概况与已有资料情况、引用文件、成果（或产品）主要技术指标和规格、技术设计方案等部分。
1、概述主要说明任务的来源、目的、任务量、测区范围和作业内容、行政隶属以及完成期限等任务基本情况。
2、作业区自然地理概况与已有资料情况1）作业区自然地理概况应根据不同专业测绘任务的具体内容和特别，特别需要说明与测绘作业有关的作业区自然地理概况。
2）已有资料情况主要说明已有资料的数量、形式、主要质量情况（包括已有资料的主要技术指标和规格等）和评价、说明已有资料利用的可能性和利用方案等。
3、引用文件说明专业技术设计书编写过程中所引用的标准、规范或者其他技术文件，文件一经引用，例构成专业技术设计书设计内容的一部分。
4、成果（或产品）主要技术指标和规格根据具体成果（或产品），规定其主要技术指标和规格，一般包括成果（或产品）类型及形式、坐标系统、高程基准、时间系统、比例尺、分带、投影方法、分幅编号及其空间单元，数据基本内容、数据格式、数据精度以及其他技术指标等。
5、设计方案具体内容应根据各专业测绘活动的内容和特点确定。
测绘项目专业技术设计书
测绘项目专业技术设计书一、项目背景和目的测绘项目专业技术设计书是为了满足测绘项目的需求，确保项目的顺利进行和高质量完成而编写的一份详细设计文档。
本文将围绕着测绘项目的背景、目的、技术要求、实施方案、工作计划、风险控制等方面进行详细阐述。
二、项目背景测绘项目是指利用测量技术对地球表面进行测量和绘制的工程项目。
在现代社会中，测绘项目在土地管理、城市规划、资源开发、环境保护等方面起着重要作用。
本项目的背景是为了满足某地区土地管理和城市规划的需求，通过测绘技术对该地区进行详细测量和绘制，为后续的规划和管理工作提供准确的数据支持。
三、项目目的本项目的目的是通过测绘技术对目标地区进行精确测量和绘制，获取准确的地理信息数据，并将其整合到地理信息系统中，为土地管理、城市规划、资源开发等决策提供科学依据。
具体目标包括：1. 获取目标地区的地形、地貌、地下水位等地理信息；2. 绘制目标地区的地形图、地貌图、水系图等专题图；3. 建立目标地区的地理信息数据库，实现数据的存储和管理；4. 提供准确的地理信息数据支持，为相关部门的决策提供科学依据。
四、技术要求本项目的技术要求主要包括测量仪器的选择、测量方法的确定、数据处理的方法和标准等方面。
具体要求如下：1. 测量仪器的选择：根据目标地区的特点和测量任务的要求，选择适合的测量仪器，包括全站仪、GNSS接收机、测量车等。
2. 测量方法的确定：根据目标地区的地形、地貌、测量精度要求等因素，确定测量方法，包括三角测量、电磁测量、卫星定位等。
3. 数据处理的方法和标准：根据测量数据的特点和质量要求，确定数据处理的方法和标准，包括数据过滤、平差处理、误差分析等。
五、实施方案本项目的实施方案主要包括项目组织、工作流程、时间安排和人员配备等方面。
具体实施方案如下：1. 项目组织：成立测绘项目组，确定项目负责人和各成员的职责和权限，建立项目组织结构。
2. 工作流程：按照测绘项目的工作流程，包括前期准备、测量、数据处理、图绘和报告编写等环节，制定详细的工作计划。
测量工程技术设计书编制规定
测量工程技术设计书编制规定 一目的使全公司工程测量技术设计书（以下简称设计书）编制规范化，保证设计书的质量，进而保证测量成果质量。
二适用范围1适用于本公司工程测量项目技术设计书的编制。
2本规定对向顾客提供工程测量测绘资料的技术设计的编求作出规定，其它测绘项目的设计书可参照本规定编求。
三设计书编求依据进行某项测量工作之前首先应编求该项工作的测量技术设计书使整个测量工作按技求设计书有序地进行设计书编写依据为。
1测量项目合同（口头定单）或委托书。
2．顾客指定的或根据工程项目性质选定的技术规范。
3．测区及其附近已有的测绘资料，成果。
4．本公司拥有的测量人员，技术，仪器设备。
四．测量技术设计书编写的基本原则。
在总工程师的指导下，项目技术负责人依据有关规范及合同（或委托书）进行编写。
项目技术负责人应对合同（或委托书）中规定的测量场地进行现场踏勘，以便对场地的现状有所了解，为设计书编写提供可靠的依据。
设计书的编写应积极用适用的新方法，新技术和新工艺。
充分利用已有的测绘资料。
充分满足合同中的技术要求。
无校核条件的工作项目应规定校核方法内容齐全，文字叙述准确简炼，技术规范上已有明确规定者可直接引用，对作业内容易忽视的问题应着重叙述。
名词，术语，计量单位及符号应用，应符合有关标准的规定。
五 测量设计书的基本内容概述阐明顾客单位名称，测量的用途，类型，测区的地理位置范围，面积，工作量，计划完成的时间表等。
测区概述。
阐明测量房屋的性质、结构及测量的困难等级等使用的技术标准，规范，图式。
采用的坐标系统和高程系统。
已有的测绘成果按类分到已有测绘成果，分析已有成果精度，求定已有成果方案。
各级控求网（包括平面控求和高程控求）的布设方案。
地形测量技术设计。
参加人员，仪器设备，计划完成时间等。
向顾客提交成果清单，资料单等。
六．设计书审查及批准。
1．设计书审查目的主要是识别并预测问题的部位和不足，采取纠正措施，保证设计书的可行性。
2．测量技术设计书由总工程师负责审查并批准。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
测绘技术设计书编写要求个人交流学习使用目录1.技术设计书名称2.任务概述2.1.目标说明任务名称，来源，委托方单位全称，作业区范围、地理位置，行政隶属，工程项目内容，工程量，产品种类及形式，要求达到何种规范要求及何种特殊要求，完成期限和产品接收单位等。
2.2.区域概况作业测区自然地理概况，简要说明地物、地貌特征，居民地交通、植被、气候情况，民族地区习俗和困难类别等。
2.3.资料情况已有资料利用情况，说明测区内已有测绘资料名称，测绘作业单位，坐标、高程系统，作业时间，标志完好情况，主要质量情况及评价，利用的可能性和利用方案。
3.技术设计方案3.1.编写技术设计书的依据执行及参照的技术规范、规程、图式、规定或合同协议规定的特殊技术要求，注明颁布部门及发布时间（城市测量规范、城市GPS规程、《1：500 1：1000 1：2000 地形图图式》）为必须执行，《1：5000 1：10000地形测图执行国家标航测规范及图式》)。
3.2.级平面控制测量平面控制网（点）布设与加密原则，控制网网型设计图，采用的坐标系统（区域联测、起算方案，必要的精度估算，选点平均边长或密度，标志埋设类型，点之记绘制要求，主要设计各项精度指标，观测仪器类型或标称精度，观测方法，观测值外业检验及限差要求，数据处理，平差计算使用软件要求。
3.3.等级高程控制测量高程控制网(点)布设与加密原则，水准网(点)线路设计图，采用的高程系统(区域内必须采用国家高程基准)，水准点等级，与高程点联测、起算方案，选埋水准点的距离要求，标志埋设类型，点之记绘要求，主要设计各项精度指标，观测仪器类型或标称精度，观测方法，观测值外业检验及限差要求，数据处理，平差计算使用软件要求。
3.4.地形测量3.4.1.航空摄影测绘采用的坐标系统、高程系统、等高距、图幅分幅规定，像片控制点外业布点方法，点距、密度、编号要求，点位标志设置，像片选刺点整饰，观测方法，使用类型，与起算点联测方法和设计精度指标；航内近代三加密方案、选刺、量浊、使用仪器类型，平差计算和设计精度指标；航内测图的地物、地貌和高程点分层采集，注记，回放图方法和精度要求；外业调绘方法、内容，修、补测绘地物、地貌综合取舍、注记的质量要求；最终输出图形文件及数据文件要求。
3.4.2.野外数字测绘采用坐标系统，高程系统，等高距，图幅分幅规定。
图根点布设方法、点距、密度、选点、坦设、观测方法，使用仪器类型，与起算点联测计算方法，依据测图实际情况，规定居民地、道路、管线、水系、地貌土质、植被、地名调查注记等符号配置表示，综合取舍原则，编码分层，最终输出图形文件及数据文件要求。
3.5.工程测量采用坐标系统，高程系统，图幅分幅规定，测量方法，图根点布设方法，编号要求，点位标志，选点、埋设、观测方法，使用仪器、工具类型，与起算点联测计算方法，测图比例尺，专用图注记要求，设计精度指标。
3.6.沉降变形测量采用坐标系统、高程系统，垂直变形和水变形测量方法，观测点选点埋设要求，观测方法，仪器类型，与起算点联测，计算方法，设计图件，观测周期要求，制作变形量数据统计、变形图件及变形趋势分析报告的要求，各项测量设计精度指标。
3.7.专题地图编绘图幅范围、规格、比例尺，数学基础规定及基础图件利用，专题要素编织方法，程序和编绘中特定的技术要求。
各专题要素选取标准，综合取舍，综合方法以及各要素相互关系的处理，表示方法、分色方案、色标、色层表、整饰、装帧和印刷标准、数量等要求。
4.新技术、新仪器的要求采用新技术、使用新仪器时，要说明方法和要求，规定有关限差并进行必要的精度估计和说明。
4.1.各工序作业要求多工序作业应设计各工序的衔接关系流程表（图）。
包括质量检查部门对各工序的监控。
4.2.建议和措施针对技术设计书中规定的任务、技术措施，应如何组织配置技术力量，预计完成工期，工时利用，概算出作业所需的主要物资，并指出技术业务管理、物质供应、交通、通讯联系、特殊装备等作业中必须采取的措施和作业的建议。
5.提交资料设计要求任务完成后应提交的成果，成图资料名称、数量、装帧，按照院《测绘项目完成后，需提交的成果、成图资料》执行。
6.测绘技术总结报告编写提纲6.1.控制测量6.1.1.概况1、任务来源（指令性任务、委托任务或自定任务）；2、施测目的，又无特殊要求；3、完成工程量（分等级叙述）及范围；4、测区概况，地形困难类别；5、实测起始及竣工日期，投入生产力量。
6.1.2.施测执行规范1、1999年国家建设部颁国家行业标准CJJ8-99《城市测量规范》；2、1997年国家建设部颁国家行业标准CJJ-73-97《全球定位系统城市测量技术规程》；3、施测参照规范；(1)1992年国家技术监督局颁国家标准GB12898-91《国家三、四等水准测量规范》；(2)1998年国家技术监督局颁国家标准GB/T16818-1997《中、短程测距规范》。
6.1.3.已有高等级控制资料1、已有高等级控制资料（含高程资料）目录，2、对已有高等级控制资料质量分析：1)已有控制资料坐标、高程系统，中央子午线，长度、高程投影面，高程异常平均值，测区平均经纬度控制范围，控制等级，平均边长（点距），观测使用仪器，观测方法，平差计算方法等是否达到执行规范和设计要求，达到的主要精度指标（最弱点点位中误差、最弱相邻点点位中误差、最弱边边长相对中误差，最弱方向中误差或[平差后单位权中误差、最大边长中误差等]；2)高程控制每千米偶然中误差，每千米全中误差及最弱点高程中误差；3)分析上述精度能否满足规范和设计起算要求。
能满足就大胆利用，不能满足或采取何种措施补救、或不予利用，另采取何种方法解决。
4)实际布网方案叙述，说明部分变更设计原因。
5)选点要求及展绘设计图，埋石规格，点之记及委托保管书情况。
6)选用仪器、标尺类型，标称精度，有效鉴定期及证明文件。
7)观测方法、记录方式、观测略图编制，观测限差要求，外业观测资料整理，常规控制网采用平差前测角中误差(或方向中误差)，GPS 网采用的相邻点弦长精度衡量观测精度。
8)外业观测值闭合差及限差计算和统计，计算观测测角中误差或方向中误差；高程控制计算每千米偶然中误差。
GPS网统计平均重复设站数，复测基线边数，独立环数。
9)数据处理i.起算数据，来源及等级ii.GPS网预处理：基线向量计算，同步环、独立环、复测基丝较差。
在此三项检查的基础上，可转入三维有约束或无约束平差，检验其内部符合情况，并统计大地坐标、空间直角坐标、大地高及椭球体方面的各种精度；在三维约束或无约束平差合格的基础上进行后处理，转入地方坐标上进行二维约束平差，展绘平差图并统计平面上各项精度指标、方向中误差、边长相对精度、点位中误差及误差椭圆元素，统计出最弱点点位中误差,最弱相邻点点位中误差，最弱边位置及相对中误差等资料；iii.常规导线网平差计算，各导线环及附合路线方位闭合差，坐标闭合差，计算平差前测角中误差，最终先验权的给定，平差后单位权中误差与平差前测角中误差之比是否接近1。
若相差过大，表明先验权设置不正确，应重新平差；iv.高程控制网数据处理：首先编制外业高差表，绘制水准网图，计算加入尺长改正，水准面不平行改正及重力改正（有条件时加入），计算理论闭合差，并计算每千米全中误差MW，各闭合环己附合路线闭合差及限差统计及分布区间。
或绘制误差分布直方图.最后采用严密平差,并统计各点高程中误差,最弱点高程中误差;v.最后编制平面及高程控制成果表及简要说明,并附各等级控制网平差图及高程路线图.对加密点分布图还附分幅图.6.2.地形测图6.2.1.执行规范1、1:500 1：1000 1：2000地形测图1)1999年国家建设部颁国家行业标准CJJ8-99《城市测量规范》；2)1997年国家建设部颁国家行业标准CJJ-73-97《全球定位系统城市测量技术规程》；3)1996年国家标准局发布国家标准GB 6962-86《1：500 1：1000 1：2000比例尺地形图航空摄影规范》；2、1：5000 1:10000地形测图1)1995年国家技术监督局发布，国家标准GB/T15661-1995《1：5000 1：10000 1：25000 1：50000 1：100000地形图航空摄影规范》；2)1992年国家技术监督局发布，国家标准GB/T13977-92《1：5000 1：10000地形图航空摄影测量外业规范》；3)1992年国家技术监督局发布，国家标准GB/T13990-92《1：5000 1：10000地形图航空摄影测量内业规范》；4)1993年国家技术监督局发布，国家标准GB/T13990-92《1：5000 1：10000地形图图式》；6.2.2.参考规范1、1995年国家技术监督局发布，国家标准GB/T15967-1995《1：500 1：1000 1：2000地形图航空摄影测量数字化测图规范》；6.2.3.地形测图1、地形测图基础控制测量一、二级导线利用点数，控制面积，质量情况说明及成果进行综合评价利用说明；2、布设图根点总数，施测方法，每平方千米平均密度，图根导线点总数计辐射点数统计及所占比例，埋石情况统计，图根点及分幅图展绘，图根点成果表编制、简要说明及精度统计；3、采用坐标、高程系统，基本等高距选定，地形图分幅方法及规格，测图方法选定（航测数字化测图、地面全站仪数字化测图，平板仪测图，经纬仪记录法测图）；4、地形图主要精度设计指标，地物平面位置中误差图上±XX mm，实检结果±XX mm，等高线插绘高程中误差设计±XX m，实检结果±XX m，一定地形高程中误差±XX m，检查方法及检测点总数；5、地形测图中特殊情况说明；6、对测区质量检查情况及质量评定。
6.3.工程测量1、工程名称，委托单位，测绘目的，具体要求，测区位置，工程量，测绘项目；2、执行规范及参照规范；3、施测手段和方案，采用坐标、高程系统；4、使用仪器、观测方法、外业观测精度；5、起算数据精度及来源；6、平差计算后最终成果（平面和高程）及精度统计；7、编制工程测量项目图件及成果说明；8、质量检查报告。
