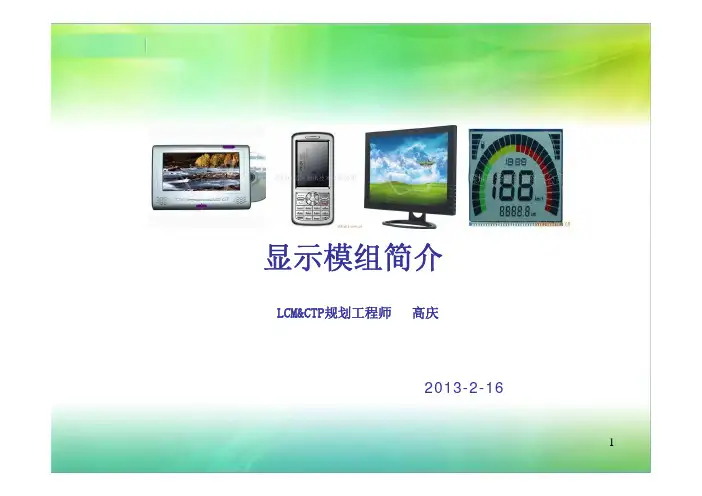

1显示模组简介2013-2-16LCM&CTP规划工程师高庆2•目录12345显示模组中的名词LCM 定义LCM结构组成LCM 显示原理简介LCM 生产制程简介显示模组中的名词3显示模组中的名词（1）•LCD: Liquid Crystal Display 液晶显示器•IC（LSI）：Integrate Circuit集成电路（Large-scale integration超大规模集成电路）•FPCA: Flexible Printed Circuit Assembly 柔性线路板组件•BL: Back Light背光源•POL: Polarizer偏光片•TP：Touch Panel触摸屏•CTP：Capacitance Touch Panel电容式触摸屏•ITO：Indium Tin Oxide氧化铟锡•ST: Stainless Steel铁框•PM-OLED:无源矩阵发光二极体•AM-OLED:有源矩阵发光二极体•CF：Color Filter彩膜•ARRAY：液晶显示面板阵列图案制作(Array制程：薄膜/黄光/蚀刻/剥膜）4手机显示模组中的名词（2）•COG: Chip-on-Glass使用ACF将芯片直接邦定在玻璃上，实现LCD 与IC的电气连接；•FOG: FPC-on-Glass使用ACF将FPC直接邦定在玻璃上，实现LCD与FPCA的电气连接；•ACF: anisotropy conducting film各向异性导电膜；•硅胶：silicon 密封隔绝空气的胶，一般为黑色或白色；•TUFFY胶：密封隔绝空气的胶，一般为蓝色；•清洁剂：显示模组在生产制程中使用的擦拭溶剂，一般为有机液体（无水乙醇、乙醚等）；•无尘布：显示模组在生产制程中使用的不产尘的清洁布，一般分为10级、百级等；•无尘室：显示模组在生产制程中的生产环境，一般分为百级（偏贴、CTP与显示模组贴合及BL贴合）、千级（COG&FOG)、万级(组装）•偏贴：偏光片贴片工艺名词。
lcm模组LCM模组：简介及应用领域概述：LCM（Liquid Crystal Module）是指液晶模组，在许多电子设备中得以广泛应用。
液晶模组由液晶面板、驱动电路板、背光源等组成，可用于显示和控制信息。
它的低功耗、高分辨率和可定制化特性使得LCM模组成为众多领域，如消费电子、工业设备、医疗器械等的理想选择。
1. 液晶模组的工作原理液晶模组利用液晶分子在电场的作用下变化其光学性能的原理来实现显示功能。
当电场施加在液晶层上时，液晶分子会进行排列，改变光的偏振状态，从而改变光的透射量和反射量，从而显示图像或信息。
2. LCM模组的主要构成部件LCM模组主要由液晶面板、驱动电路板、背光源组成。
液晶面板是整个模组的核心部件，其中包含液晶分子，用于显示图像。
驱动电路板是液晶面板的控制中心，负责接收信号并产生足够的电流来控制液晶分子的排列。
背光源则提供背景光，使图像能够在背光的照射下显示。
3. LCM模组的应用领域3.1 消费电子行业在智能手机、平板电脑、电视机等消费电子产品中，LCM模组被广泛应用。
它可以显示高清晰度的图像和视频，为用户带来更好的观看体验。
同时，由于其低功耗特性，LCM模组可以延长电池寿命，提高电子设备的使用时间。
3.2 工业设备在工业自动化设备中，LCM模组可用于显示工艺参数、报警信息和操作界面。
它可以为操作员提供直观的图像显示，帮助监控和调整设备的工作状态。
由于工业环境的特殊性，LCM模组通常具有高耐用性和抗干扰能力。
3.3 医疗器械在医疗器械领域，LCM模组可以用于医疗监护设备、医疗图像设备、手术导航系统等。
通过LCM模组，医生和患者可以实时监测生命体征、查看医学图像，辅助医学操作和诊断。
3.4 汽车电子在汽车电子系统中，LCM模组可以用于车载导航系统、仪表盘显示、后视镜显示等。
它可以提供清晰的导航和车辆状态信息，提高驾驶员的安全性和便利性。
4. LCM模组的发展趋势随着科技的进步和市场需求的不断变化，LCM模组也在不断发展和演进。
液晶显示模块（LCM）的基础知识一、LCD的工作原理1、液晶显示器基本常识LCD基本常识液晶显示是一种被动的显示，它不能发光，只能使用周围环境的光。
它显示图案或字符只需很小能量。
正因为低功耗和小型化使LCD成为较佳的显示方式。
液晶显示所用的液晶材料是一种兼有液态和固体双重性质的有机物，它的棒状结构在液晶盒内一般平行排列，但在电场作用下能改变其排列方向。
对于正性TN-LCD，当未加电压到电极时，LCD处于"OFF"态，光能透过LCD呈白态；当在电极上加上电压LCD处于"ON"态，液晶分子长轴方向沿电场方向排列，光不能透过LCD，呈黑态。
有选择地在电极上施加电压，就可以显示出不同的图案。
对于STN-LCD，液晶的扭曲角更大，所以对比度更好，视角更宽。
STN-LCD是基于双折射原理进行显示，它的基色一般为黄绿色，字体蓝色，成为黄绿模。
当使用紫色偏光片时，基色会变成灰色成为灰模。
当使用带补偿膜的偏光片，基色会变成接近白色，此时STN成为黑白模即为FSTN,以上三种模式的偏光片转90°，即变成了蓝模，效果会更佳。
2、液晶0下图是一个反射式TN型液晶显示器的结构图.从图中可以看出,液晶显示器是一个由上下两片导电玻璃制成的液晶盒，盒内充有液晶，四周用密封材料-胶框（一般为环氧树脂）密封，盒的两个外侧贴有偏光片。
液晶盒中上下玻璃片之间的间隔，即通常所说的盒厚，一般为几个微米（人的准确性直径为几十微米）。
上下玻璃片内侧，对应显示图形部分，镀有透明的氧化铟-氧化锡（简称ITO）导电薄膜，即显示电极。
电极的作用主要是使外部电信号通过其加到液晶上去（这个电信号一般来自IC）。
液晶盒中玻璃片内侧的整个显示区覆盖着一层定向层。
定向层的作用是使液晶分子按特定的方向排列，这个定向层通常是一薄层高分子有机物，并经摩擦处理。
在TN型液晶显示器中充有正性向列型液晶。
液晶分子的定向就是使长棒型的液晶分子平行于玻璃表面沿一个固定方向排列，分子长轴的方向沿着定向处理的方向。
TFTLCD模组工艺介绍TFT（Thin-Film Transistor）液晶显示模组是一种先进的平面显示技术，广泛应用于智能手机、平板电脑、电视和计算机等电子设备中。
TFT液晶模组是由TFT液晶面板、背光源、IC驱动器、触摸面板和其他辅助零部件组成的。
本文将介绍TFT液晶模组的工艺流程。
1.玻璃基板处理：TFT液晶模组的制造过程通常从玻璃基板处理开始。
通常使用的是玻璃基板，大多数情况下是高质量的平板玻璃。
这些玻璃基板首先会经过清洗、干燥和去除尘埃等步骤，以确保基板的表面净度和平整度。
2.色彩滤光片制备：每个像素都有一个三原色滤光片，用于产生各种颜色的显示效果。
色彩滤光片通常由高分子材料制成，然后通过为每个像素区域逐一着色。
3.涂布薄膜制备：在液晶显示模组中，涂布多种材料用于形成不同的薄膜。
其中包括ITO（Indium Tin Oxide）透明导电薄膜，以及对齐膜和保护膜等。
这些薄膜通常通过溅射或喷涂等技术进行制备。
4.铭刻和曝光：在液晶显示模组中，部分结构需要通过光刻技术进行制备。
这需要使用光刻胶来覆盖材料表面，然后在光刻设备中进行曝光和开发，以形成所需的结构。
5.触摸屏集成：一些TFT液晶模组还包括触摸屏功能。
触摸屏通常是通过喷墨印刷或蒸发沉积技术制备的，并与液晶面板的一侧集成，以实现触摸操作功能。
6.液晶面板组装：在液晶显示模组制造的最后阶段，液晶面板和其他组件被组装在一起。
这包括将色彩滤光片、背光源、IC驱动器和触摸屏等各个部分组装在一起，并使用胶水、紧固件和导电胶来确保它们的稳定性和连接性。
7.测试和封装：在TFT液晶模组制造过程的最后，模组会经过严格的测试和封装，以确保其质量和性能。
测试通常包括检查显示质量、触摸屏响应和背光源亮度等方面。
总的来说，TFT液晶模组的制造过程非常复杂，需要多个步骤和不同的技术。
通过这些工艺，可以生产出高质量、高分辨率和高性能的液晶显示模组，满足现代电子设备对显示质量的要求。
