钢筋图画法介绍

CAD中钢筋的表示方法在建筑设计和工程制图中，CAD（计算机辅助设计）软件是不可或缺的工具。

而钢筋作为建筑结构中的重要组成部分，其在 CAD 中的准确表示对于设计的准确性和施工的顺利进行至关重要。

钢筋在 CAD 中的表示方法多种多样，主要包括以下几种常见的形式：一、线条表示法这是最基本也是最常见的表示方法。

通常使用直线或折线来描绘钢筋的轮廓。

在绘制时，需要根据钢筋的实际形状和尺寸，按照一定的比例进行绘制。

比如，对于直钢筋，可以用简单的直线表示；对于带弯钩的钢筋，则需要用折线来体现弯钩的部分。

线条的粗细也有一定的讲究。

一般来说，较粗的线条用于表示主要的受力钢筋，较细的线条用于表示分布钢筋或构造钢筋。

通过线条的粗细差异，可以清晰地区分不同类型和重要程度的钢筋。

二、符号表示法为了更简洁和规范地表示钢筋，CAD 中还采用了特定的符号。

常见的钢筋符号包括：1、一级钢筋（HPB300）：通常用一个圆圈加上一竖来表示。

2、二级钢筋（HRB335）：用一个圆圈加上一竖，竖的下面再加一横。

3、三级钢筋（HRB400）：用一个圆圈加上两竖，下面再加一横。

这些符号在 CAD 中可以通过特定的字体或图库来调用，使用起来方便快捷，而且能够使图纸更加标准化和规范化。

三、标注表示法除了图形表示外，标注也是钢筋表示的重要手段。

标注的内容通常包括钢筋的直径、级别、间距、长度等关键信息。

例如，对于直径为 12mm 的二级钢筋，间距为 200mm，可以标注为“Φ12@200”。

在标注时，要注意标注的位置应清晰明确，易于读取，一般标注在钢筋的旁边或对应的位置上。

四、图层表示法利用 CAD 中的图层功能，可以将不同类型的钢筋放在不同的图层中。

比如，将受力钢筋放在一个图层，分布钢筋放在另一个图层。

通过控制图层的显示和隐藏，可以方便地查看和编辑不同类型的钢筋，同时也有助于保持图纸的清晰和整洁。

在实际的 CAD 绘图中，常常会综合运用以上几种表示方法，以达到最佳的表达效果。

施工图钢筋表示法/钢筋混凝土结构简介一）、施工图钢筋表示法/钢筋混凝土结构简介一、箍筋表示方法:⑴ φ10＠100/200（2）表示箍筋为φ10 ,加密区间距100,非加密区间距200,全为双肢箍。

⑵ φ10＠100/200（4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。

⑶ φ8＠200(2）表示箍筋为φ8，间距为200,双肢箍。

⑷ φ8＠100(4)/150(2）表示箍筋为φ8，加密区间距100,四肢箍，非加密区间距150,双肢箍。

二、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20表示上部钢筋为3Φ22,下部钢筋为3Φ20。

⑵ 2φ12，3Φ18表示上部钢筋为2φ12,下部钢筋为3Φ18。

⑶ 4Φ25，4Φ25表示上部钢筋为4Φ25,下部钢筋为4Φ25。

⑷ 3Φ25，5Φ25表示上部钢筋为3Φ25，下部钢筋为5Φ25。

三、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20表示两根Φ20的钢筋,通长布置，用于双肢箍。

⑵ 2Φ22+（4Φ12）表示2Φ22 为通长,4φ12架立筋，用于六肢箍。

⑶ 6Φ25 4/2表示上部钢筋上排为4Φ25，下排为2Φ25。

⑷ 2Φ22+ 2Φ22表示只有一排钢筋，两根在角部,两根在中部，均匀布置。

四、梁腰中钢筋表示方法：⑴ G2φ12表示梁两侧的构造钢筋，每侧一根φ12。

⑵ G4Φ14表示梁两侧的构造钢筋,每侧两根Φ14。

⑶ N2Φ22表示梁两侧的抗扭钢筋，每侧一根Φ22。

⑷ N4Φ18表示梁两侧的抗扭钢筋,每侧两根Φ18。

五、梁下部钢筋表示方法：（标在梁的下部）⑴ 4Φ25表示只有一排主筋，4Φ25 全部伸入支座内。

⑵ 6Φ25 2/4表示有两排钢筋，上排筋为2Φ25,下排筋4Φ25。

⑶ 6Φ25 （—2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座,下排筋4Φ25，全部伸入支座。

⑷ 2Φ25 + 3Φ22（—3）/ 5Φ25表示有两排筋,上排筋为5根。

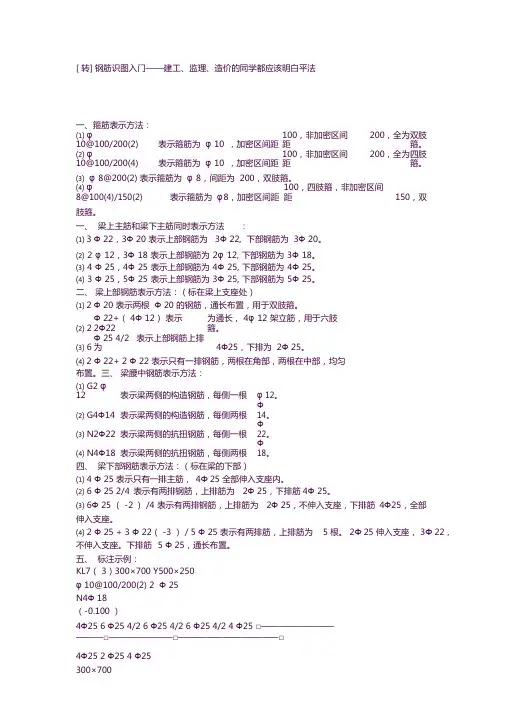

[ 转] 钢筋识图入门——建工、监理、造价的同学都应该明白平法一、箍筋表示方法：⑴ φ 10@100/200(2) 表示箍筋为 φ 10 ，加密区间距 100，非加密区间距 200，全为双肢箍。

⑵ φ 10@100/200(4) 表示箍筋为 φ 10 ，加密区间距 100，非加密区间距 200，全为四肢箍。

⑶ φ 8@200(2) 表示箍筋为 φ 8，间距为 200，双肢箍。

⑷ φ 8@100(4)/150(2) 表示箍筋为 φ8，加密区间距 100，四肢箍，非加密区间距 150，双肢箍。

一、 梁上主筋和梁下主筋同时表示方法 ：⑴ 3 Φ 22，3Φ 20 表示上部钢筋为 3Φ 22, 下部钢筋为 3Φ 20。

⑵ 2 φ 12，3Φ 18 表示上部钢筋为 2φ 12, 下部钢筋为 3Φ 18。

⑶ 4 Φ 25，4Φ 25 表示上部钢筋为 4Φ 25, 下部钢筋为 4Φ 25。

⑷ 3 Φ 25，5Φ 25 表示上部钢筋为 3Φ 25, 下部钢筋为 5Φ 25。

二、 梁上部钢筋表示方法：（标在梁上支座处）⑴ 2 Φ 20 表示两根 Φ 20 的钢筋，通长布置，用于双肢箍。

⑵ 2 Φ 22+（ 4Φ 12） 表示 2Φ22 为通长， 4φ 12 架立筋，用于六肢箍。

⑶ 6 Φ 25 4/2 表示上部钢筋上排为 4Φ25，下排为 2Φ 25。

⑷ 2 Φ 22+ 2 Φ 22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

三、 梁腰中钢筋表示方法：⑴ G2 φ 12 表示梁两侧的构造钢筋，每侧一根 φ 12。

⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根 Φ14。

⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根 Φ22。

⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根 Φ18。

四、 梁下部钢筋表示方法：（标在梁的下部）⑴ 4 Φ 25 表示只有一排主筋， 4Φ 25 全部伸入支座内。

⑵ 6 Φ 25 2/4 表示有两排钢筋，上排筋为 2Φ 25，下排筋 4Φ 25。

钢筋识图入门—-建工、监理、造价的同学都应该明白平法～～有空好好看啊一、箍筋表示方法：⑴φ10＠100/200(2）表示箍筋为φ10 ,加密区间距100，非加密区间距200，全为双肢箍。

⑵φ10@100/200(4)表示箍筋为φ10 ，加密区间距100,非加密区间距200，全为四肢箍。

⑶φ8＠200(2）表示箍筋为φ8，间距为200，双肢箍.⑷φ8＠100（4）/150（2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍.一、梁上主筋和梁下主筋同时表示方法：⑴3Φ22，3Φ20表示上部钢筋为3Φ22，下部钢筋为3Φ20。

⑵2φ12，3Φ18表示上部钢筋为2φ12，下部钢筋为3Φ18。

⑶4Φ25,4Φ25表示上部钢筋为4Φ25,下部钢筋为4Φ25.⑷3Φ25，5Φ25表示上部钢筋为3Φ25,下部钢筋为5Φ25.二、梁上部钢筋表示方法:（标在梁上支座处）⑴2Φ20表示两根Φ20的钢筋，通长布置，用于双肢箍。

⑵2Φ22+(4Φ12）表示2Φ22 为通长，4φ12架立筋,用于六肢箍。

⑶6Φ25 4/2表示上部钢筋上排为4Φ25,下排为2Φ25。

⑷2Φ22+ 2Φ22表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

三、梁腰中钢筋表示方法：⑴G2φ12表示梁两侧的构造钢筋，每侧一根φ12。

⑵G4Φ14表示梁两侧的构造钢筋，每侧两根Φ14。

⑶N2Φ22表示梁两侧的抗扭钢筋，每侧一根Φ22.⑷N4Φ18表示梁两侧的抗扭钢筋，每侧两根Φ18。

四、梁下部钢筋表示方法：（标在梁的下部）⑴4Φ25表示只有一排主筋，4Φ25 全部伸入支座内。

⑵6Φ25 2/4表示有两排钢筋,上排筋为2Φ25，下排筋4Φ25。

⑶6Φ25 （-2 ）/4 表示有两排钢筋,上排筋为2Φ25,不伸入支座，下排筋4Φ25，全部伸入支座。

⑷2Φ25 + 3Φ22（-3）/ 5Φ25表示有两排筋，上排筋为5根。

2Φ25伸入支座,3Φ22，不伸入支座.下排筋5Φ25，通长布置.五、标注示例：KL7（3）300×700 Y500×250φ10＠100/200（2) 2Φ25N4Φ18（-0.100）4Φ256Φ25 4/26Φ25 4/26Φ25 4/24Φ25□———————--——□——--———□--—--—-———-□4Φ252Φ254Φ25300×700N4φ10KL7(3) 300×700 表示框架梁7，有三跨，断面宽300，高700。

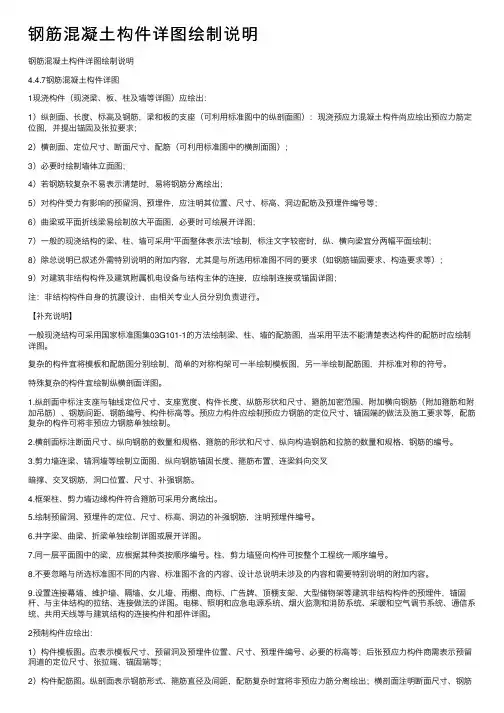

钢筋混凝⼟构件详图绘制说明钢筋混凝⼟构件详图绘制说明4.4.7钢筋混凝⼟构件详图1现浇构件（现浇梁、板、柱及墙等详图）应绘出：1）纵剖⾯、长度、标⾼及钢筋，梁和板的⽀座（可利⽤标准图中的纵剖⾯图）：现浇预应⼒混凝⼟构件尚应绘出预应⼒筋定位图，并提出锚固及张拉要求；2）横剖⾯、定位尺⼨、断⾯尺⼨、配筋（可利⽤标准图中的横剖⾯图）；3）必要时绘制墙体⽴⾯图；4）若钢筋较复杂不易表⽰清楚时，易将钢筋分离绘出；5）对构件受⼒有影响的预留洞、预埋件，应注明其位置、尺⼨、标⾼、洞边配筋及预埋件编号等；6）曲梁或平⾯折线梁易绘制放⼤平⾯图，必要时可绘展开详图；7）⼀般的现浇结构的梁、柱、墙可采⽤“平⾯整体表⽰法”绘制，标注⽂字较密时，纵、横向梁宜分两幅平⾯绘制；8）除总说明已叙述外需特别说明的附加内容，尤其是与所选⽤标准图不同的要求（如钢筋锚固要求、构造要求等）；9）对建筑⾮结构构件及建筑附属机电设备与结构主体的连接，应绘制连接或锚固详图；注：⾮结构构件⾃⾝的抗震设计，由相关专业⼈员分别负责进⾏。

【补充说明】⼀般现浇结构可采⽤国家标准图集03G101-1的⽅法绘制梁、柱、墙的配筋图，当采⽤平法不能清楚表达构件的配筋时应绘制详图。

复杂的构件宜将模板和配筋图分别绘制，简单的对称构架可⼀半绘制模板图，另⼀半绘制配筋图，并标准对称的符号。

特殊复杂的构件宜绘制纵横剖⾯详图。

1.纵剖⾯中标注⽀座与轴线定位尺⼨、⽀座宽度、构件长度、纵筋形状和尺⼨、箍筋加密范围、附加横向钢筋（附加箍筋和附加吊筋）、钢筋间距、钢筋编号、构件标⾼等。

预应⼒构件应绘制预应⼒钢筋的定位尺⼨、锚固端的做法及施⼯要求等，配筋复杂的构件可将⾮预应⼒钢筋单独绘制。

2.横剖⾯标注断⾯尺⼨、纵向钢筋的数量和规格、箍筋的形状和尺⼨、纵向构造钢筋和拉筋的数量和规格、钢筋的编号。

3.剪⼒墙连梁、错洞墙等绘制⽴⾯图，纵向钢筋锚固长度、箍筋布置，连梁斜向交叉暗撑、交叉钢筋，洞⼝位置、尺⼨、补强钢筋。

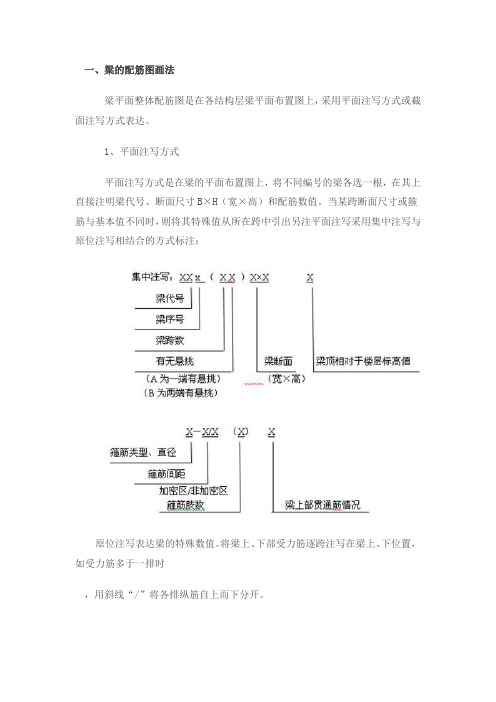

一、梁的配筋图画法梁平面整体配筋图是在各结构层梁平面布置图上，采用平面注写方式或截面注写方式表达。

1、平面注写方式平面注写方式是在梁的平面布置图上，将不同编号的梁各选一根，在其上直接注明梁代号、断面尺寸B×H（宽×高）和配筋数值。

当某跨断面尺寸或箍筋与基本值不同时，则将其特殊值从所在跨中引出另注平面注写采用集中注写与原位注写相结合的方式标注：原位注写表达梁的特殊数值。

将梁上、下部受力筋逐跨注写在梁上、下位置，如受力筋多于一排时，用斜线“/”将各排纵筋自上而下分开。

如下图表达了在轴线上梁的情况，引出线部分为集中标注。

KL2（2A）300×650为2号框架梁，有两跨，一端有悬挑、梁断面300×650；φ8-100/200 （2）2φ25表明此梁箍筋是φ8间距200，加密区间距100，2φ25表示在梁上部贯通直径为25mm的钢筋2根；（－0.100）表示梁顶相对于楼层标高24.950低0.100m，在轴与①～②轴之间梁下部中间段6φ252/4为该跨梁下部配筋，上一排纵筋为2φ25，下一排纵筋为4φ25全部伸入支座。

在①轴处梁上部注写的2φ25+2φ22 ，表示梁支座上部有四根纵筋，2φ25放在角部，2φ22放在中部。

当梁支座两边的上部纵筋相同时，可仅在一边标注配筋值，另一边省略不注，如②轴梁上端所示。

当集中注写的数值中某一项（或几项）数值不适用于某跨或某悬挑部分时，则按其不同数值原位注写在该跨或该悬挑部分处，施工时，按原位标注的数值优先选用。

如③轴右侧悬挑梁部分，下部标注φ8-100，表示悬挑部分的箍筋通长都为φ8间距100的两肢箍。

梁支座上部纵筋的长度根据梁的不同编号类型，按标准中的相关规定执行。

2. 截面注写方式是将断面号直接画在平面梁配筋图上，断面详图画在本图或其它图上。

截面注写方式既可以单独使用，也可与平面注写方式结合使用，如在梁密集区，采用截面注写方式可使图面清晰。

高效，9张图教你学会钢筋配筋图!
配筋平
7
表示现浇水平钦筋混凝土板的钢筋配置情况
（分布筋）④80150^
|；| ②
!^! 4>8 8150
钢筋画法
在平面图中配置钢筋时，底层钢筋弯钩应向上或向左，顶层钢筋则向下或向右.
配双层钢筋的墙体，在配筋立面
图中，远直钢筋的弯钩应向上或
向左，而近页钢筋则向下或向
右.
不能表示淸楚钢筋
外面增加钢筋大
远面底层
近面
n
n 顶
层
力・
作用，
一协助混凝土承受压力•以减小构 件尺寸： 二承受可能的弯矩，以及混凝土收 缩和温度变形引起的拉应力：
三防止构件突然的脆性破坏•
作用：
保证纵向钢筋的位置正确，防止纵
向钢筋压屈，从而提高柱的承载能
tn ILL 受压构件的配筋：
（1）纵向受力钢筋 （2）箍筋
受力筋一承受拉、压力的钢筋。

箍筋一承受一部分斜拉应力，并固定受力筋的位賈，多用
于梁和柱内。

箍筋
梁、柱的保护层 绘小厚度为25mm
一
架立筋
受力筋
配筋立面图和配筋断面图（二）r\ 2^6
j
s
1
1•160
,50 |
g
(N
Q S
CM
100
®06 1=700
2|^Xl：20
I36M
XL (150x250X^40
2*6 1=3550 T
1^14 >4110 "2600
G) 2*12 1=3700 275
S
CM
3500
配筋图就是这么简单，大家多看，多想，多应用。

其实钢筋施工图的识读没有那么难！识图必备一、常用钢筋混凝土构件代号表（一般采用名称汉语拼音首字母）二、钢筋的符号、标注和画法1、钢筋的符号：据钢筋的强度和品种可以将钢筋分成不同的等级，以不同的符号来进行区分2、钢筋的标注：有两种标法钢筋的直径、根数及相邻钢筋中心距在图样上一般采用引出线方式标注，主要有以下两种标形式。

3、钢筋的画法：用粗线表示钢筋形状，横向截面的钢筋化成黑圆点。

三、钢筋常见图例1、一般钢筋图例：2、焊接网图例：3、预应力钢筋图例：4、钢筋焊接接头图例：四、钢筋图的识读（一）钢筋图的识读：钢筋施工图主要有结构平面图、梁、柱、板等结构详图，以下简单对结构平面布置图、梁、柱等结构详图进行介绍。

1、一般钢筋图例：结构平面图通常包括楼层结构平面和屋顶结构平面图。

2、梁柱等构件详图识读：下图为钢筋混凝土梁结构详图下图为钢筋混凝土柱结构详图五、箍筋表示方法：1. Φ10@100/200（2）——箍筋为Φ10，加密区间距100，非加密区间距200，全为双肢箍。

2. Φ10@100/200（4）——箍筋为Φ10，加密区间距100，非加密区间距200，全为四肢箍。

3. Φ8@200（2）——箍筋为Φ8，间距200，双肢箍。

4. Φ8@100（4）/150（2）——箍筋为Φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。

六、梁上主筋和梁下主筋同时表示方法：1. 3Φ22，3Φ20——表示上部钢筋为3Φ22，下部钢筋为3Φ20.2. 2Φ12，3Φ18——表示上部钢筋为1Φ12，下部钢筋为3Φ18.3. 4Φ25，4Φ25——表示上部钢筋为4Φ25，下部钢筋为4Φ25.4. 3Φ25，5Φ25——表示上部钢筋为4Φ25，下部钢筋为5Φ25.七、梁上部钢筋表示方法：（标在梁上支座处）1. 2Φ20——两根Φ20的钢筋，通长不知，用于双肢箍。

2. 2Φ20+（4Φ12）——2Φ20 为通长，4Φ12架立筋，用于六肢箍。

钢筋工程施工图纸怎样画
首先，编制钢筋工程施工图纸要做好前期工作。

在编制钢筋工程施工图纸前，必须要对工程的设计图纸和相关资料进行认真仔细的学习和研究。

了解工程的设计要求、工程的结构形式、工程的荷载要求、工程的施工工艺等，只有充分了解工程的设计要求和施工要求，才能够更好的编制出合理的施工图纸。

其次，编制钢筋工程施工图纸需要注意图纸的规范性和准确性。

从图面的规范性和准确性方面来看，一般需要符合国家标准和行业规范的要求，图纸的要求要清晰明了。

再次，钢筋工程施工图纸的编制需要考虑到实际施工中可能会出现的问题。

因此，在绘制施工图纸时，需要思考到现场的施工情况以及可能出现的问题，合理布局图纸，减少因施工中的调整带来的麻烦。

最后，钢筋工程施工图纸的编制需要科学合理的安排材料和构造方式。

施工图纸中需要考虑到材料的特性和使用方法，在图纸上明确标明材料的规格和使用方式，以便在施工过程中能够更好地使用。

同时，施工图纸还需要合理的安排构造方式和连接方式，保证工程的质量和安全。

综上所述，编制钢筋工程施工图纸不仅是一门艺术，更是一门科学。

编制图纸需要有充分的专业知识和经验，需要对现场施工有清晰的认识和了解，更需要根据实际情况进行合理和科学的设计和安排。

只有这样，才能够编制出合理的、可行的、规范的钢筋工程施工图纸。
