0-45A 高精度积木式LD半导体激光器恒流源(型号：PWR-45A-20V)一：功能描述应用范围：LD激光器驱动光纤激光器激光打标机高频调Q激光本电源使用了单元模块并联技术，基于一个高性能、高精度、高效率的恒流源子模块，通过n个子模块的简单叠加，实现任意大电流输出。

相比较传统电源，这一设计具有搭积木式结构，具有很多优点：第一：结构简单且容易实现任意大小电流输出，使用子模块搭积木式结构，客户维护方便快捷。

第二：基于子模块高精度、高效率的特点，系统也具有精度高，效率超高特点。

第三：系统母板上再设过流、过热保护，使得恒流源半导体激光器横流驱动源高可靠性。

系统具有操作简单的特点。

电源配套所有外部器件。

包括5k电位器调节恒流源输出，常闭开关控制恒流输出使能，数字显示表头显示当前电流，led指示灯显示过流、过热情况。

通过调节母板上三个电位器，可改变最高电流输出限制、过流保护阈值等。

图1 电源接线图注：LD负载接线完成后，才能给电源供电，否则容易顺坏LD激光器！恒流源参数：电源输入：24V±0.5V输入功率：1000W电源输出：0-45A电压输出：1-20V慢启动时间：500mS效率大于：92%电流显示：三位半数字显示过流、过热保护二：控制接口控制接口采用10芯IDC10接口，在线路板的左下角位置，参加图2所示。

图2 控制接口示意图下面分别介绍各个端口的功能:1脚：过热报警端口图3 过热报警接线图内部为npn三极管结构，外接LED指示灯，内部具有0.125W限流电阻，电源外部不必再添加限流电阻。

如果内部温度超过80度，过热报警动作，指示灯亮。

（电源正常工作）2脚：过流报警端口图4 过流报警接线图内部为SCR 结构，外接LED 指示灯，内部具有0.125W 限流电阻。

如果出现电源过流情况，过流保护动作，指示灯亮，电源停止输出。

3脚：+5V 输出端口该端口提供不超过100mA 的电流输出， 用于电流显示表头的正极供电。

内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.半导体激光器是成熟较早、进展较快的一类激光器，由于它的波长范围宽，制作简单、成本低、易于大量生产，并且由于体积小、重量轻、寿命长，因此，品种发展快，应用范围广。

由于以上诸多优势，半导体激光器在工业应用、照明、投影、通信、医疗以及科研等领域已经应用相当普遍。

新型太赫兹半导体激光器加州大学洛杉矶分校科研人员利用新方法制造出太赫兹频率下工作的半导体激光器。

这一突破或将带来可用于太空探索、军事和执法等领域的新型强大激光器。

在电磁波谱中，太赫兹的频率范围位于微波和红外线之间。

太赫兹波可以在不损伤被检测物质的前提下对塑料、服装、半导体和艺术品等进行材料分析，还可以用于分析星体的形成和行星大气的组成。

目前使用可见光的垂直外腔表面发射激光器（VECSEL）已经被广泛用于生成高能束，但是这种技术此前并不适用于太赫兹频率范围。

加州大学洛杉矶分校的电气工程副教授本杰明·威廉姆斯带领团队研制了首个可以在太赫兹频率范围使用的VECSEL。

为了使VECSEL在太赫兹频率范围发出高能束，威廉姆斯团队研制出带有一个叫做“反射阵超材料表面镜”装置的VECSEL。

这种装置之所以如此命名，是因为它包含一个由大量微小天线耦合激光腔组成的阵列，这样当太赫兹波经过这个阵列时就“看”不到激光腔，反而会被反射回去，就像被普通的镜子反射回去一样。

“把超材料表面和激光器结合起来还是第一次。

”威廉姆斯表示，这一方法既可以使激光器在太赫兹频率范围输出更大的功率，还可以形成高质量的激光束，而且超材料的使用可以让科研人员对激光束进行进一步的设计，以生成理想的极化度、形状和频率等。

全球首款连续波高功率蓝紫光半导体激光器松下公司宣布已研发出一种蓝紫光半导体激光器，其工作输出功率为4.5瓦，即使在激光器的最大工作温度(60℃)下，其输出功率也能达到传统激光器的1.5倍。

激光笔里边就是一个半导体激光器,属于 LED的一种.前边一般会加一个光学镜头用 来聚焦.激光笔发出的激光属于固体激光,而 激光笔里面的固体激光器也就是一个激光 二极管.目前的激光笔大多数是红色,可以指 示的长度比较远.
激光炫目器

激光眩目器采用人眼最为敏感的532nm绿 激光，不仅在低亮环境下照亮数英里之外 的物体，还能实现警示远距离之内的潜在 目标和控制大片人群的目的。照射眼睛时 能使眼睛短暂性失明和感到眩晕，从而快 速制敌而不伤害人身生命。强烈耀眼地绿 光光束能干扰敌方的的视觉传感器，使对 方瞬间地攻击或反抗归于无效。


半导体中激光产生的条件： 粒子数反转：产生大量的受激辐射 光学谐振腔：实现光放大 达到阈值电流密度：使得增益大于损耗
半导体激光器的一般构成
光反馈装置 输出光 有源区 频率选择元件
构成部分： 光波导 1.有源区 有源区是实现粒子数反转分布、有光增益的区域。 2.光反馈装置 在光学谐振腔内提供必要的正反馈以促进激光振荡。 3.频率选择元件 用来选择由光反馈装置决定的所有纵模中的一个模式。 4.光波导 用于对所产生的光波在器件内部进行引导

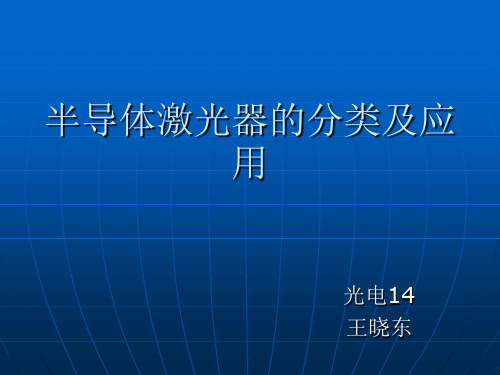

半导体激光器的分类及应 用
