CDMA基站发射功率不足案例分析

案例二： 案例二： 1、故障现象 、 某地区地下商城内，移动台接收信号大约在 某地区地下商城内，移动台接收信号大约在-65dB 左右却无法起呼，但手机一直显示处于呼叫状态。 左右却无法起呼，但手机一直显示处于呼叫状态。 2、故障分析 、 无线直放站存在的问题而引起的呼叫失败主要有两种情 况： 与小区覆盖半径有关的参数设计不合理而导致的 呼叫失败 由于无线直放站前反向增益参数设置不合理而导 致的呼叫失败
该区A基站传输存在误码告警， 该区 基站传输存在误码告警，则怀疑该问题由传输引 基站传输存在误码告警 起。 前后台进行拨打测试，发现该区出现吞字， 前后台进行拨打测试，发现该区出现吞字，后台同时发 生误码告警，问题定位。 生误码告警，问题定位。 将A基站传输换到另一条，长时间观察，问题不在出现 基站传输换到另一条， 基站传输换到另一条 长时间观察， 4、总结经验 、 传输问题是吞字甚至掉话的原因之一，在实际维护中， 传输问题是吞字甚至掉话的原因之一，在实际维护中，应 时刻注意传输方面的告警。 时刻注意传输方面的告警。
3、解决措施 、 针对覆盖问题，可以从两个方面解决： 针对覆盖问题，可以从两个方面解决： 对天线系统进行调整使基站信号能够对该区进行覆盖 对该地区的切换特性进行调整以保证用户通话的正常进行 。 根据这个思路，采用以下措施： 根据这个思路，采用以下措施： 改变天线的方位角与下倾角， 改变天线的方位角与下倾角，增加天线的高度或使用宽波 瓣天线， 瓣天线，以便基站信号能够很好覆盖到该地区 对该地区的切换参数进行调整 4、总结经验 、 在建网初期，会存在很多的覆盖问题， 在建网初期，会存在很多的覆盖问题，因而在发现某地区信 号不好时首先考虑是否存在覆盖空洞。 号不好时首先考虑是否存在覆盖空洞。
案例四： 案例四： 1、故障现象 、 某一基站的三个扇区的覆盖范围比较有限， 某一基站的三个扇区的覆盖范围比较有限，特别是 其第一扇区所覆盖的范围信号非常不好， 其第一扇区所覆盖的范围信号非常不好，严重时此地区甚 至无覆盖信号。 至无覆盖信号。 2、故障分析 、 3、解决措施 、 检查了运行的个软件和参数配置， 检查了运行的个软件和参数配置，结果正常 检查了各硬件的运行状态， 检查了各硬件的运行状态，正常 对天线进行检查，发现天线抱杆有一定的倾斜， 对天线进行检查，发现天线抱杆有一定的倾斜，叠加 天线本身的下倾角，实际下倾角达到了14度 天线本身的下倾角，实际下倾角达到了 度

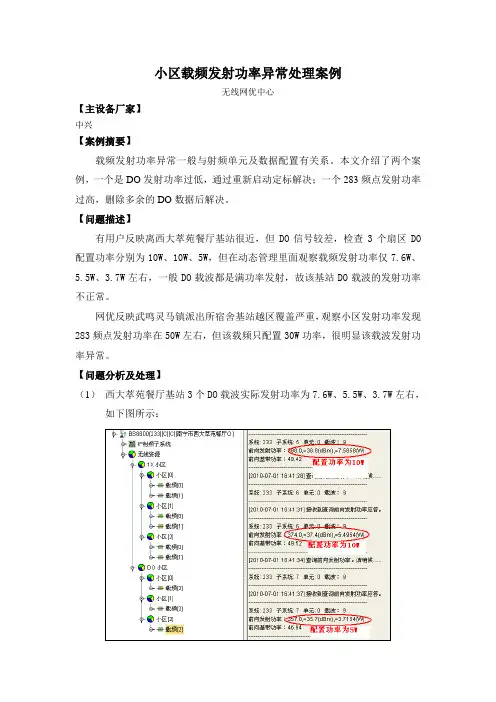

小区载频发射功率异常处理案例
无线网优中心
【主设备厂家】
中兴
【案例摘要】
载频发射功率异常一般与射频单元及数据配置有关系。

本文介绍了两个案例，一个是DO发射功率过低，通过重新启动定标解决；一个283频点发射功率过高，删除多余的DO数据后解决。

【问题描述】
有用户反映离西大萃苑餐厅基站很近，但DO信号较差，检查3个扇区DO 配置功率分别为10W、10W、5W，但在动态管理里面观察载频发射功率仅7.6W、5.5W、3.7W左右，一般DO载波都是满功率发射，故该基站DO载波的发射功率不正常。

网优反映武鸣灵马镇派出所宿舍基站越区覆盖严重，观察小区发射功率发现283频点发射功率在50W左右，但该载频只配置30W功率，很明显该载波发射功率异常。

【问题分析及处理】
（1）西大萃苑餐厅基站3个DO载波实际发射功率为7.6W、5.5W、3.7W左右，如下图所示：
启动定标后3个扇区的发射功率都恢复正常，如下图所示：
（2）武鸣灵马镇派出所宿舍基站283频点配置功率为30W，但发射功率高达50W,一般283载波不会满功率发射，更不用说超功率发射，很不正常，如下图所示：
重新启动定标后，故障仍然存在。

检查配置数据发现CHM2数据已添加且DO无线参数已配置，但实际上CHM2板件未插，把CHM2及DO无线参数删除后发射功率恢复正常，如下图所示：
【问题总结】
小区载波发射功率异常解决措施首先执行启动定标，如果未恢复正常再考虑复位板件及检查配置参数。

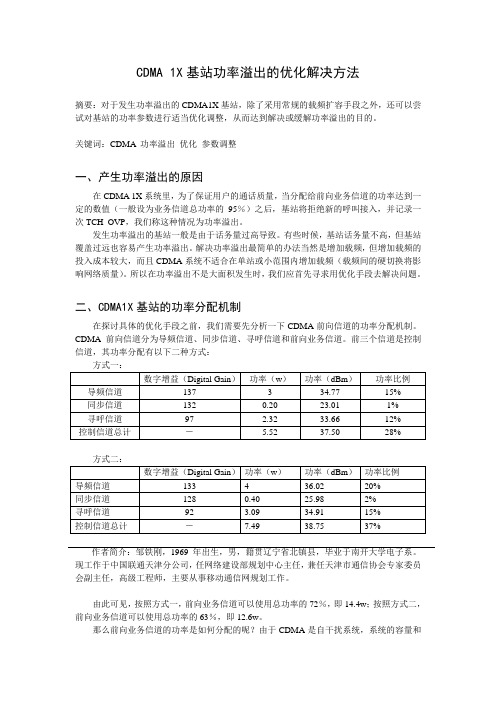

CDMA 1X基站功率溢出的优化解决方法摘要：对于发生功率溢出的CDMA1X基站，除了采用常规的载频扩容手段之外，还可以尝试对基站的功率参数进行适当优化调整，从而达到解决或缓解功率溢出的目的。

关键词：CDMA 功率溢出优化参数调整一、产生功率溢出的原因在CDMA 1X系统里，为了保证用户的通话质量，当分配给前向业务信道的功率达到一定的数值（一般设为业务信道总功率的95％）之后，基站将拒绝新的呼叫接入，并记录一次TCH_OVP，我们称这种情况为功率溢出。

发生功率溢出的基站一般是由于话务量过高导致。

有些时候，基站话务量不高，但基站覆盖过远也容易产生功率溢出。

解决功率溢出最简单的办法当然是增加载频，但增加载频的投入成本较大，而且CDMA系统不适合在单站或小范围内增加载频（载频间的硬切换将影响网络质量）。

所以在功率溢出不是大面积发生时，我们应首先寻求用优化手段去解决问题。

二、CDMA1X基站的功率分配机制在探讨具体的优化手段之前，我们需要先分析一下CDMA前向信道的功率分配机制。

CDMA前向信道分为导频信道、同步信道、寻呼信道和前向业务信道。

前三个信道是控制信道，其功率分配有以下二种方式：方式一：作者简介：邹铁刚，1969年出生，男，籍贯辽宁省北镇县，毕业于南开大学电子系。

现工作于中国联通天津分公司，任网络建设部规划中心主任，兼任天津市通信协会专家委员会副主任，高级工程师，主要从事移动通信网规划工作。

由此可见，按照方式一，前向业务信道可以使用总功率的72％，即14.4w；按照方式二，前向业务信道可以使用总功率的63％，即12.6w。

那么前向业务信道的功率是如何分配的呢？由于CDMA是自干扰系统，系统的容量和质量在很大程度上取决于对系统内干扰的控制，因而CDMA系统采用了严格的功率控制技术。

基站根据移动台发送的功率控制比特，灵活地调整每一个在用的前向业务信道的发射功率。

前向业务信道的功率变动范围由如下三个参数决定：初始增益（FDCH_INIT_GAIN）、最大增益（FDCH_MAX_GAIN）和最小增益（FDCH_MIN_GAIN）。

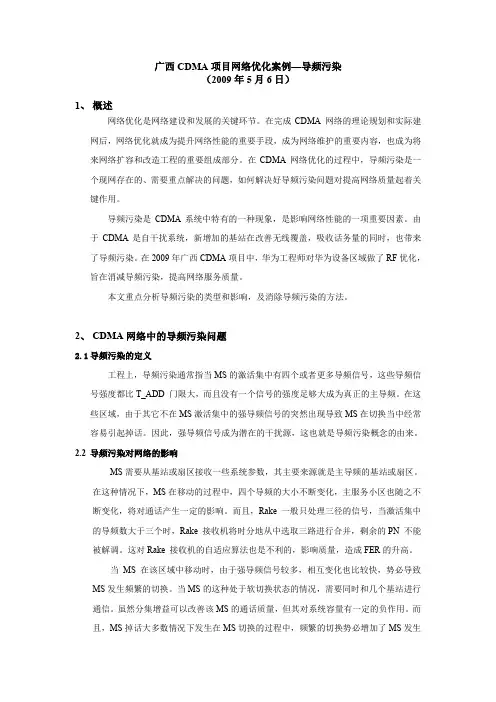

广西CDMA项目网络优化案例—导频污染（2009年5月6日）1、概述网络优化是网络建设和发展的关键环节。

在完成CDMA 网络的理论规划和实际建网后，网络优化就成为提升网络性能的重要手段，成为网络维护的重要内容，也成为将来网络扩容和改造工程的重要组成部分。

在CDMA 网络优化的过程中，导频污染是一个现网存在的、需要重点解决的问题，如何解决好导频污染问题对提高网络质量起着关键作用。

导频污染是CDMA系统中特有的一种现象，是影响网络性能的一项重要因素。

由于CDMA是自干扰系统，新增加的基站在改善无线覆盖，吸收话务量的同时，也带来了导频污染。

在2009年广西CDMA项目中，华为工程师对华为设备区域做了RF优化，旨在消减导频污染，提高网络服务质量。

本文重点分析导频污染的类型和影响，及消除导频污染的方法。

2、CDMA网络中的导频污染问题2.1导频污染的定义工程上，导频污染通常指当MS的激活集中有四个或者更多导频信号，这些导频信号强度都比T_ADD 门限大，而且没有一个信号的强度足够大成为真正的主导频。

在这些区域，由于其它不在MS激活集中的强导频信号的突然出现导致MS在切换当中经常容易引起掉话。

因此，强导频信号成为潜在的干扰源，这也就是导频污染概念的由来。

2.2导频污染对网络的影响MS需要从基站或扇区接收一些系统参数，其主要来源就是主导频的基站或扇区。

在这种情况下，MS在移动的过程中，四个导频的大小不断变化，主服务小区也随之不断变化，将对通话产生一定的影响。

而且，Rake 一般只处理三径的信号，当激活集中的导频数大于三个时，Rake 接收机将时分地从中选取三路进行合并，剩余的PN 不能被解调。

这对Rake 接收机的自适应算法也是不利的，影响质量，造成FER的升高。

当MS在该区域中移动时，由于强导频信号较多，相互变化也比较快，势必导致MS发生频繁的切换。

当MS的这种处于软切换状态的情况，需要同时和几个基站进行通信。

更换硬 件 重新启动 传输设备 传输设 备硬件 故障 模块软 件出错 传输设备故 障
线路故 障
基站侧向BSC环
检 查 BTS 的 传 输 接 口板及传输头子
BSC 侧 自 环
微波传输 故障处理
检查BSC的 传输接口板 以及传输头 子
12
传输类故障（ 2.3 传输类故障（续）
传输类故障处理思路：逐段环回 传输类故障处理思路：
16
电源类故障（ 2.4 电源类故障（续）
可能原因 电源模块故 障或安装故 障 电源模块参 数配置错误 具体分析 配电柜到机柜的电源线路或者接线端子损坏. 电源模块本身故障,在业务维护台上显示为灰色状态或面板ALM指示灯常亮. 机柜内部线路故障. 告警管理系统,检查是否存在”电源模块故障或不在位”告警. 电源模块配置的数量,位置与实际不符. 直流电源告警门限值设置不合理,上限值设置过小或下限值设置过大. 使用命令或者查询设备面板检查电源模块配置,若于实际设置不符,可通过命令 删除或添加电源模块. 使用命令设置直流和市电告警门限 供电系统故 障 检查是否供电系统问题最直接的方法就是使用万用表测量-48V(或+24V)端口与 GND 接线端子的电压是否处于规定的输入电压范围(-48V: -40V DC ～-60V DC;+24V:+23V DC ～+29V DC). 如有问题,请联系供电系统人员处理.
处理故障
否 能否判断原因 是
否 故障是否排除? 故障是否排除?
是 确定故障原因 记录故障处理过程
结束
4
备份BTS数据、 BTS数据 1.1.1 备份BTS数据、收集故障信息 收集故障信息 备份BTS 备份BTS数据 BTS数据 在进行故障处理 前要备份BTS BTS配置 前要备份BTS配置 数据、运行日志、 数据、运行日志、 告警信息和操作日 志. 数据配置备份主 要包括手动和自动 两种方式. 两种方式.

CDMA基站RSSI异常分析整治方法探讨杨树春【摘要】文章结合日常维护实践,对CDMA基站RSSI异常的常见原因进行了研究,并通过前后台联合分析的方法,提出了常见RSSI异常问题的解决方法,对现场基站维护和RSSI问题整治具有较强的指导意义.【期刊名称】《江苏通信》【年(卷),期】2018(000)004【总页数】5页(P12-16)【关键词】基站;RSSI;干扰;驻波比【作者】杨树春【作者单位】中通服网盈科技有限公司无锡分公司【正文语种】中文0 引言CDMA由于其自干扰的特性，用户之间会相互干扰。

在总功率一定的情况下，每个用户以最小的发射功率进行通话，可以使系统容量达到理论最大值，而干扰噪声越大，终端为保持链路的质量，则会不断提升上行发射功率，导致用户之间干扰增加，造成底噪抬高的现象，进而干扰继续增加，终端继续提升功率，往复下去，形成恶性循环，最终反向容量达到极限值。

RSSI异常对用户感知存在明显的影响，如果RSSI过高，用户使用可能会出现接入时间长，甚至无法接入的现象，即使勉强接入，也会出现断续、掉话等问题。

因此RSSI异常处理对于日常维护是极其必要的工作。

1 RSSI异常的原因分类根据日常维护经验，总结了典型的RSSI异常现象及其可能原因，具体如下表所示：表RSSI异常现象的原因所有载频主分集高某些载频主分集高1）存在外部干扰2）室分系统器件质量问题或故障所有载频某个分集高1）工程问题，如接头未做好，馈线损坏等2）接头进水3）话务量过高4）参数设置不合理所有载频主分集低1）工程问题，如天馈到TX、RX的接头没有接好2）硬件故障1）工程问题2）单分集馈线的接头未接好3）直放站干扰主分集差值太大1）工程问题，如接头未做好，馈线损坏等2）接头进水3）话务量过高4）参数设置不合理5）存在外部干扰一般通过网管平台分析统计RSSI均值，以及分钟颗粒度级别的实时监测，可以快速地发现RSSI异常，并根据异常程度，初步定位以下四种问题：（1）扇区存在干扰：RSSI高于-95dBm；（2）扇区无法接入：RSSI持续高于-80 dBm；（3）扇区底噪过低：RSSI持续低于-115dBm；（4）扇区主分集差距较大：主分集RSSI差值保持6dB以上。

ONEWAY现象导致掉话解决案例作者姓名：余海波单位：广西电信南宁分公司摘要在进行区域优化DT路测时，出现一个现象：手机接收功率RX很差，发射功率TX值却很小（非常怪异），手机频繁发PSMM，之后终端掉话。

检查周边设备正常，也无干扰。

查询资料发现该现象为ONEWAY现象。

终端激活集收到PN474的信号（不只一个PN信号，还有PN198、30、306），RX为-87，这个值是终端合并激活集信号后的RX（落在搜索窗的信号）。

但实际的信号强度（包括搜索窗外的）远大于-87，导致干扰大，终端无法正常解调功控消息，导致TX值无法提升。

检查后台数据，发现PN198、PN30配置的PN474邻区是凤岭五队-2，而实际终端收到的是屯里乌石-2信号，以PN30为参考导频情况下终端无法正常解调接收PN474信号，导致出现干扰。

同时终端不断收到更强的PN306、PN474信号，上报PSMM，因后台邻区配置问题，系统未让屯里乌石-1、-2信号进入激活集搜索窗，导致该信号形成干扰，同时触发掉话机制导致掉话。

调整修改凤岭五队基站PN后问题解决。

1 问题描述在进行区域优化DT路测时，出现一个现象：RX很差，TX值却很小，手机频繁发PSMM，之后终端掉话。

测试数据如下：当RX为-87时TX却只有-43。

而根据反向功控公式：TX=-RX-73+NOM_PWR(标称发射功率偏置)+INIT_PWR(初始发射功率偏置)+所有接入纠正值之和+所有闭环功控纠正值之和一般RX变小TX会相应变大。

但是测试结果却相反。

RX在-85-90之间而TX却没有相应提升，一直在-40—45之间。

2 问题分析检查周边基站设备无异常。

核查掉话点信令，发现终端在掉话之前终端发送了很多次PSMM。

但PSMM消息里参考导频（REF_PN）为PN30（二中凤岭校区西南路灯塔-0），激活集里还有PN198、PN474、PN306,候选集里有PN110、PN462。

终端在搜索到导频强度超过T_add（>-12）的信号时才发送PSMM消息给系统。

关于直放站携带干放数量问题的分析一. 问题描述在中国联通北京数字移动通信网（CDMA 、GSM ）室内覆盖系统三期工程中，考虑在合适单项工程中采用直放站。

由于直放站输出功率有限，一定情况下需要在系统中增加干放，以覆盖较大面积工程。

由于直放站的特殊结构，使的上行链路基站的接收低噪需要满足一定要求，才能使得系统得以正常运行。

干放为有源器件，它的加入可能使得基站接收低噪明显提高。

在上行链路基站接收最大底噪限制下，我们从理论上分析直放站所带干放的最大数量，以求对实际工程有一定的指导意义。

二. 问题分析图1 系统示意图图1为所要分析系统示意图，我们假定基站导频发射功率为t P （不包括基站发射天线增益），直放站接收功率为r P （经过直放站接收天线增益之后），直放站的上行系统增益为上R G ，直放站的下行系统增益为下R G ，干放的下行系统增益为下r G ，直放站噪声系数为R N ，干放噪声系数为r N ，直放站与干放的白噪声皆为0N 。

同时假定系统所带干放数为M 。

我们在分析过程中对许多问题作了简化，如馈线的损耗忽略不计、等。

图中A 点为上行链路直放站的输入端，此处的噪声主要为干放所引起，此时：上r r A G N N M dB P +++=0)log(10)( （1）干放引起的噪声输入到直放站后，在分析时可以等同于直放站自身噪声，可以采用同样的处理方法。

此时，图中B 点为直放站的输出，噪声功率为：上R R N P B G N dB P A+++=)1010log(10)(10100（2）B 点噪声功率通过直放站发射天线、空中链路、基站接收天线到达基站CDU 。

包括直放站天线发射增益、空中链路增益、基站接收天线增益在内的链路增益（此时认为上下行增益是相同的）为：t r P P dB L -=)( （3）如果在基站处接收底噪的最大值为m ax 0N ，由式（1～3）可知：B t r B P P P P L dB N +-=+≥)(0m ax （4）所以，直放站所带干放最大数量为：上上r r N G N P P N G N N dB M R R r t ---⎥⎥⎦⎤⎢⎢⎣⎡-=---+0101000max 1010log 10)( （5）⎥⎥⎦⎥⎢⎢⎣⎢=10)(10dB M M （6）⎣⎦表示下取整。

网络优化案例案例1：关于邻小区列表设置的问题【现象描述】手机在通话过程中可以成功的从A小区切换到B小区,但无法从B小区切换到A小区；手机距离某小区C很近,但在手机的导频激活集中看不到C小区的PN码。

这样随着手机向目标小区移近,手机导频激活集中的EC/IO将逐渐降低、FER逐渐增大,继而引起掉话。

【原因分析】一般情况下,CDMA手机有四个寄存器,分别存放6个激活导频集、5个候选导频集和20个相邻导频集。

虽然在目前的系统中,部分厂家的数据库最多可提供多达45个相邻小区,但系统通过Neighbor List Updat消息经空中接口向手机传送的只有20个,而这20个邻区是系统按一定的算法从当前的服务小区的多个邻小区数据库列表中选出来的,在选择过程中系统一般不依赖于这些小区的信号强度和质量,而仅仅根据数据库的静态定义按照预先设定的算法进行选择。

这样如果某个目标小区在系统邻小区中未定义或定义了但由于优先级低而未能通过空中接口消息告之手机,手机的邻小区寄存器中未存放该目标小区的信息,就会导致上述问题现象的发生。

【解决方案】通过路测设备或其它呼叫跟踪设备采集空中接口消息,采集掉话前后的信息,确定掉话后同步的PN码,然后查找该同步消息上面最近的Neighbor List Updat消息,看是否由该PN码,并结合邻小区列表数据库中判断是否为未定义或虽然定义了但优先级太低。

案例2：关于导频检测参数设置的问题【现象描述】手机在通话过程中由于无线环境变化,导致信号急剧变化,此时会出现手机虽然已搜索到目标小区信号,但由于未达到切换门限而无法切换或切换区域不足,导致误帧率上升引起掉话。

下面是一组现场测试数据,可以看出由于无线环境的变化,PN75的信号急剧减弱,但PN396由于切换门限T-ADD为-12db,未能进入有效集,导致PN27虽然已达到门限值,但由于高误帧而无法完成切换,导致掉话。

【原因分析】分析该问题,我们需要对导频检测参数的定义和设置意义要有些了解。

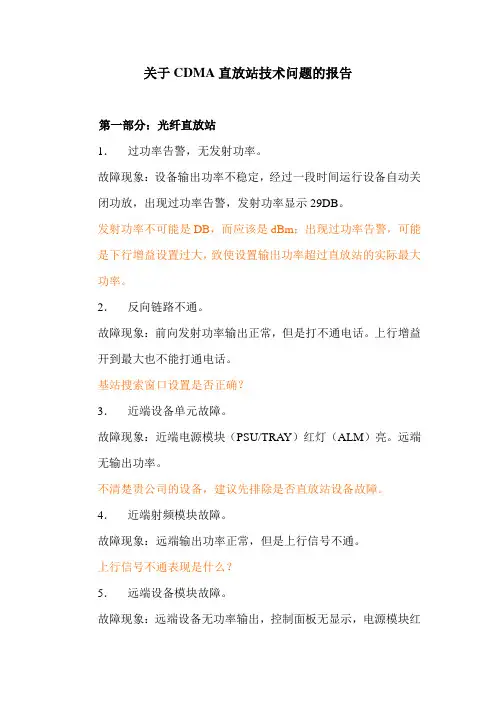

关于CDMA直放站技术问题的报告第一部分：光纤直放站1．过功率告警，无发射功率。

故障现象：设备输出功率不稳定，经过一段时间运行设备自动关闭功放，出现过功率告警，发射功率显示29DB。

发射功率不可能是DB，而应该是dBm；出现过功率告警，可能是下行增益设置过大，致使设置输出功率超过直放站的实际最大功率。

2．反向链路不通。

故障现象：前向发射功率输出正常，但是打不通电话。

上行增益开到最大也不能打通电话。

基站搜索窗口设置是否正确？3．近端设备单元故障。

故障现象：近端电源模块（PSU/TRAY）红灯（ALM）亮。

远端无输出功率。

不清楚贵公司的设备，建议先排除是否直放站设备故障。

4．近端射频模块故障。

故障现象：远端输出功率正常，但是上行信号不通。

上行信号不通表现是什么？5．远端设备模块故障。

故障现象：远端设备无功率输出，控制面板无显示，电源模块红灯（FAIL）亮。

不清楚贵公司的设备，建议先排除是否直放站设备故障。

6．近端设备连接错误。

故障现象：设备远端、近端无告警，设备功率打不开。

可能设备处于保护状态。

光路是否正常，近端机信号耦合是否正常？7．近端与远端不能通信。

故障现象：在近端用电脑看不到远端设备工作情况。

光路是否正常？直放站控制板是否正常？8．直放站覆盖效果差，经常死机并有时会出现驻波比告警。

故障现象：直放站输出功率正常，但是覆盖距离很近，经常出现29DB输出，驻波比告警。

天馈线连接是否正常？第二部分：无线直放站1．直放站覆盖效果变差。

故障现象：在经常停电的地区有些站的覆盖效果变差。

覆盖效果跟施主基站有关。

2．雷雨过后，直放站的电源模块损坏。

故障现象：雷雨中损坏的电源模块的设备都安装在铁塔的上面。

加装避雷系统。

3．直放站无发射功率。

故障现象：经检查设备电源正常，由于直放站设备长期在外，受潮湿影响，RFU和DUF容易腐朽造成设备无功率输出。

加强机箱防潮4．放站的覆盖效果不好。

故障现象：直放站的工作正常，发射功率正常，天线信号较若覆盖的范围很小。

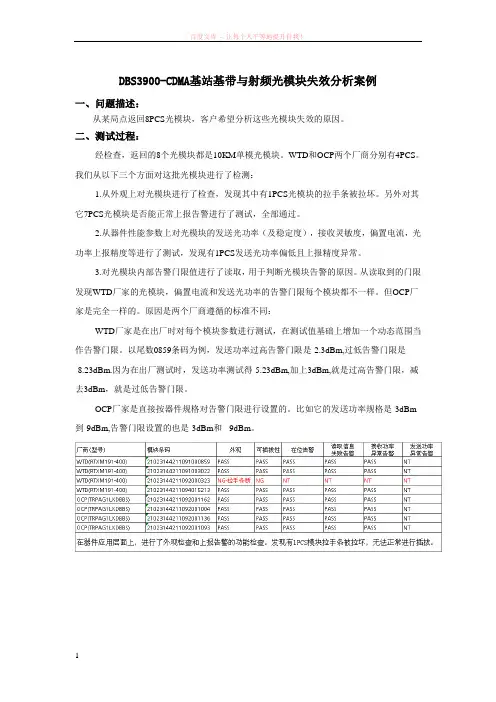

DBS3900-CDMA基站基带与射频光模块失效分析案例一、问题描述：从某局点返回8PCS光模块，客户希望分析这些光模块失效的原因。

二、测试过程：经检查，返回的8个光模块都是10KM单模光模块。

WTD和OCP两个厂商分别有4PCS。

我们从以下三个方面对这批光模块进行了检测：1.从外观上对光模块进行了检查，发现其中有1PCS光模块的拉手条被拉坏。

另外对其它7PCS光模块是否能正常上报告警进行了测试，全部通过。

2.从器件性能参数上对光模块的发送光功率（及稳定度），接收灵敏度，偏置电流，光功率上报精度等进行了测试，发现有1PCS发送光功率偏低且上报精度异常。

3.对光模块内部告警门限值进行了读取，用于判断光模块告警的原因。

从读取到的门限发现WTD厂家的光模块，偏置电流和发送光功率的告警门限每个模块都不一样。

但OCP厂家是完全一样的。

原因是两个厂商遵循的标准不同：WTD厂家是在出厂时对每个模块参数进行测试，在测试值基础上增加一个动态范围当作告警门限。

以尾数0859条码为例，发送功率过高告警门限是-2.3dBm,过低告警门限是-8.23dBm.因为在出厂测试时，发送功率测试得-5.23dBm,加上3dBm,就是过高告警门限，减去3dBm，就是过低告警门限。

OCP厂家是直接按器件规格对告警门限进行设置的。

比如它的发送功率规格是-3dBm 到-9dBm,告警门限设置的也是-3dBm和-9dBm。

三、测试结果分析：1.经检查发现2PCS模块是有异常的。

1PCS拉手条被拉坏，导致光模块已经不能正常进行插拔。

（事实上在光模块背面与屏蔽罩之间有一个卡扣，而拉手条就是这个卡扣的开关。

正常情况下通过往外扯拉手条就可以把光模块从屏蔽罩中取出来。

如果万一出现取不出来的情况，可用镊子或刀尖抵住该卡扣再拔出光模块。

这样能避免强行拉出光模块导致单板屏蔽罩变形或者光模块结构损坏。

）还有1PCS模块是发射功率过低，说明其内部器件已经失效。

2、覆盖端天馈线系统异常：比如天馈线及接头进水或被压扁，引起驻 波高（SITMASTER测试标准为1.5以下），导致主机放大信号被全反 射掉，从而引起覆盖区信号变弱。
3、隔离度问题：要求：系统隔离度>=主机实际增益+15DB
直放站常见故障分析 ——开通调试问题
1、直放站上、下行增益调试不平衡：会引起覆盖区通话断续或单通，上 线困难。
直放站常见故障分析 ——信源
问题
1、信源小区主导信号不明显：导致直放站的主机接收信号无主 导，从而引起直放站覆盖区的信号来回切换、质差，甚至掉话；
2、信源小区故障：从而影响直放站覆盖区的有信号而不能通话；
3、信源切换关系未做好：如直放站放大的施主信源小区信号，在
覆盖区与其它小区未做切换关系，从而影响直放站覆盖区通话时有
直放站常见故障分析 ——典型故障 2、手机发射功率高
2.1 信源小区本身反向噪声很高 2.2 覆盖区域场强弱 2.3 覆盖区域Ec/Io小 2.4 直放站上行增益设定比正常值小 2.5 直放站输出功率过高
直放站常见故障分析 ——典型故障
3、无法接入或接入时间过长
3.1 上行增益不足 3.2 系统搜索窗开的过大 3.3 信源小区搜索窗不够大 3.4 上行光路断或损耗过大
手
机测试的TA值较大，从而影响直放站覆盖区通话上线困难；
直放站常见故障分析 ——主机问题
1、主机下行模块增益不足或无增益（如下行低噪放、下行选频功放模块、
下 行功放模块），则会引起覆盖区信号变弱或无信号以及通话断续不清晰甚
至掉话现象； 2、主机上行模块增益不足或无增益（如上行低噪放、上行选频功放模块、
直放站常见故障诊断
一、信源问题 二、主机问题 三、天馈线系统问题 四、开通调试问题 五、光传输问题 六、典型故障分析

在基站e等于有效功率与噪声之差再加上cdma的扩频增益均以分贝值为单位为确定功率参考参数k在手机功率调整量txad实际上由于前反向信号频率不同且前向无分集增益反向有分集增益因此两个方向上瑞利衰落及其影响是不同的据彭博士介绍二者之差可达7db见cdma网络规划手册
CDMA 手机发射功率分析 1 起呼过程中的发射功率手机起呼经历几个阶段：接入试探，接入，通话。IS95 规定，第一个接入试控序列的平均发射功率参考点由开环功控决定，满足： PMSTx+PMSRx+K=NomPwr+InitPwr 其中： PMSTx 移动台平均发射功率(dBm) PMSRx：移动台平均接收功率(dBm) K:参考常数(dB) NomPwr:正常功率修正值(dB) InitPwr：初始功率修正值(dB) 接入试探序列按一定梯度升功率，最终成功接入并进入业务信道，在刚进入业务信 道 时，闭环功控是不生效的，在收到第一个功控比特之前（闭环功控还未生 效），由开环功控决定手机发射功率参考点，满足： PMSTx+PMSRx+K=NomPwr+InitPwr+SumAccessProbeCorrections 其中 SumAccessProbeCorrections 为接入试探校正值(dB)。 而在第一个功控比特之后（闭环功控生效），收发功率满足： Tx+Rx+K=NomPwr+InitPwr+SumAccessProbePwr+CloseLoopPowerControlCorrection s 其中 CloseLoopPowerControlCorrections 为闭环功控校正值(dB) 手机将公式右边的所有项作为功率调整值 TxAdjust，即： PMSTx+PMSRx+K =TxAdjust 2 功率参考常数 K 的确定从基站到移动台的前向传播路径为：基站、基站天 线、空中传输、移动台天线、移动台。因此移动台接收到的信号功率等于基站的发 射功率 PBTSTx，加上基站天线增益 GBTSAnt，减去前向路损 LForward，加上移 动台天线增益 GMSAnt。即： PMSRx= PBTSTx+GBTSAnt -LForward+GMSAnt 注：实际移动台实际接收功率为来自所有基站的前向功率总和，即： PMSRx=Σi(PBTSTx+GBTSAnt -LForward)i+GMSAnt i 为影响手机的基站个数。在以下分析中只考虑单个基站的情况。 移动台至基站的反向传播路径为：移动台、移动台天线、空中传输、基站天线、基 站，因此基站接收到的有效信号功率（属于特定移动台的）为： PBTSValide= PMSTx-LReverse+GMSAnt+GBTSAnt 而基站接收到的噪声功率 N 为基站本身的噪声底及来自其它移动台的信号之和。 在基站，Eb/N0 等于有效功率与噪声之差，再加上 CDMA 的扩频增益（均以分贝 值为单位） (Eb/N0)= PBTSValide-N+GCDMA 即： Eb/N0=PMSTx-LReverse+GMSAnt+GBTSAnt-N +GCDMA 为确定功率参考参数 K，在手机功率调整量 TxAdjust 为 0 时，有： -K=PMSRx+PMSTx=PBTSTx+GBTSAnt-LForward+GMSAnt+LReverse-GMSAntGBTSAnt+N -GCDMA+ Eb/N0
