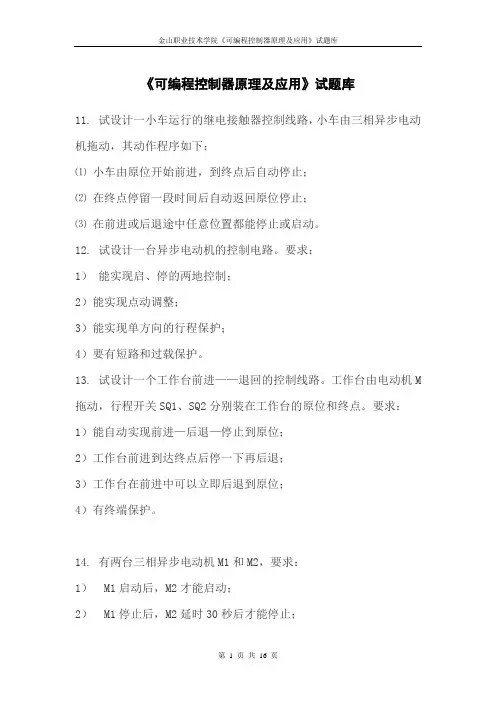

可编程控制器原理及应用试题库《可编程控制器原理及应用》试题库1. 试设计一小车运行的继电接触器控制线路，小车由三相异步电动机拖动，其动作程序如下：⑴小车由原位开始前进，到终点后自动停止；⑵在终点停留一段时间后自动返回原位停止；⑶在前进或后退途中任意位置都能停止或启动。
2. 试设计一台异步电动机的控制电路。
要求：1）能实现启、停的两地控制；2）能实现点动调整；3）能实现单方向的行程保护；4）要有短路和过载保护。
3. 试设计一个工作台前进——退回的控制线路。
工作台由电动机M 拖动，行程开关SQ1、SQ2分别装在工作台的原位和终点。
要求：1）能自动实现前进—后退—停止到原位；2）工作台前进到达终点后停一下再后退；3）工作台在前进中可以立即后退到原位；4）有终端保护。
4. 有两台三相异步电动机M1和M2，要求：1）M1启动后，M2才能启动；2）M1停止后，M2延时30秒后才能停止；3）M2能点动调整。
试作出PLC输入输出分配接线图，并编写梯形图控制程序。
5. 设计抢答器PLC控制系统。
控制要求：1）抢答台A、B、C、D，有指示灯，抢答键。
2）裁判员台，指示灯，复位按键。
3）抢答时，有2S声音报警。
6.设计两台电动机顺序控制PLC系统。
控制要求：两台电动机相互协调运转，M1运转10S，停止5S，M2要求与M1相反，M1停止M2运行，M1运行M2停止，如此反复动作3次，M1和M2均停止。
7．设计PLC三速电动机控制系统控制要求：启动低速运行3S，KM1，KM2接通；中速运行3S，KM3通（KM2断开）；高速运行KM4，KM5接通（KM3断开）。
8.设计交通红绿灯PLC控制系统。
控制要求：1）东西向：绿5S，绿闪3次，黄2S；红10S。
2）南北向：红10S，绿5S，绿闪3次，黄2S。
9．设计彩灯顺序控制系统。
控制要求：1） A亮1S，灭1S；B亮1S，灭1S；2） C亮1S，灭1S；D亮1S，灭1S。
3） A、B、C、D亮1S，灭1S。
4）循环三次。
10．设计电动机正反转控制系统控制要求：正转3S，停2S，反转3S，停2S，循环3次。
11．用PLC对自动售汽水机进行控制，工作要求：１）此售货机可投入１元、２元硬币，投币口为ＬＳ１，ＬＳ２；２）当投入的硬币总值大于等于６元时，汽水指示灯Ｌ１亮，此时按下汽水按钮ＳＢ，则汽水口Ｌ２出汽水１２秒后自动停止。
３）不找钱，不结余，下一位投币又重新开始。
请：A、设计I/O口，画出PLC的I/O口硬件连接图并进行连接；B、画出状态转移图或梯形图；12．设计电镀生产线PLC控制系统.控制要求：1）SQ1—SQ4为行车进退限位开关，SQ5—SQ6为上下限为开关。
2）工件提升至SQ5停，行车进至SQ1停，放下工件至SQ6，电镀10S，工件升至SQ5停，滴液5S，行车退至SQ2停，放下工件至SQ6，定时6S，工件升至SQ5停，滴液5S，行车退至SQ3停，放下工件至SQ6，定时6S，工件升至SQ5停，滴液5S，行车退至SQ4停，放下工件至SQ6。
3）完成一次循环。
13．有一3台皮带运输机传输系统，分别用电动机M1、M2、M3带动，控制要求如下：按下起动按钮，先起动最末一台皮带机M3，经5S后再依次起动其它皮带机。
正常运行时，M3、M2、M1均工作。
按下停止按钮时，先停止最前一台皮带机M1，待料送完毕后再依次停止其它皮带机。
1）写出I/O分配表；2）画出梯形图图。
14. 使用传送机，将大、小球分类后分别传送的系统。
左上为原点，按启动按钮SB1后，其动作顺序为：下降→吸收（延时1S）上升→右行→下降→释放（延时1S）→上升→左行。
其中：LS1：左限位；LS3：上限位； LS4：小球右限位； LS5：大球右限位；LS2：大球下限位LS0：小球下限位注意：机械壁下降时，吸住大球，则下限位LS2接通，然后将大球放到大球容器中。
若吸住小球，则下限位LS0接通，然后将小球放到小球容器中。
请：a：设计I/O； b：画梯形图； c：写出指令系统；15．某系统有两种工作方式，手动和自动。
现场的输入设备有：6个行程开关（SQ1~SQ6）和2个按钮（SB1~SB2）仅供自动程序使用，6个按钮（SB3~SB8）仅拱手动程序使用，4个行程开关（SQ7~SQ10）为手动、自动两程序共用。
现有CPM1A-20CDR型PLC，其输入点12个（00000~00011），是否可以使用？若可以，是画出相应的外部输入硬件接线图。
16．如果PLC的输入端或输出端接有感性元件，应采取什么措施来保证PLC的可靠运行？17．设计一个汽车库自动门控制系统，具体控制要求是：当汽车到达车库门前，超声波开关接收到车来的信号，开门上升，当升到顶点碰到上限开关，门停止上升，当汽车驶入车库后，光电开关发出信号，门电动机反转，门下降，当下降碰到下限开关后门电动机停止。
试画出输入输出设备与PLC的接线图、设计出梯形图程序并加以调试。
18．电机正反转控制线路。
要求：正反转启动信号X1、X2，停车信号X3，输出信号Y2、Y3。
具有电气互锁和机械互锁功能。
19．六盏灯正方向顺序全通，反方向顺序全灭控制。
要求：按下启动信号X0，六盏灯（Y0~Y5）依次都亮，间隔时间为1秒；按下停车信号X1，灯反方向（Y5~Y0）依次全灭，间隔时间为1秒；按下复位信号X2，六盏灯立即全灭。
20．两种液体混合装置控制。
要求：有两种液体A、B需要在容器中混合成液体C待用，初始时容器是空的，所有输出均失效。
按下启动信号，阀门X1打开，注入液体A；到达I时，X1关闭，阀门X2打开，注入液体B；到达H 时，X2关闭，打开加热器R；当温度传感器达到60℃时，关闭R，打开阀门X3，释放液体C；当最低位液位传感器L=0时，关闭X3进入下一个循环。
按下停车按钮,要求停在初始状态。
启动信号X0，停车信号X1，H（X2），I（X3），L（X4），温度传感器X5，阀门X1（Y0），阀门X2（Y1），加热器R（Y2），阀门X3（Y3）21．设计喷泉电路。
要求：喷泉有A、B、C三组喷头。
启动后，A组先喷5秒，后B、C同时喷，5秒后B停，再5秒C停，而A、B又喷，再2秒，C 也喷，持续5秒后全部停，再3秒重复上述过程。
说明：A（Y0），B（Y1），C（Y2），启动信号X0。
22．设计一工作台自动往复控制程序。
要求：正反转启动信号X0、X1，停车信号X2，左右限位开关X3、X4，输出信号Y0、Y1。
具有电气互锁和机械互锁功能。
28．设计钻床主轴多次进给控制。
要求：该机床进给由液压驱动。
电磁阀DT1得电主轴前进，失电后退。
同时，还用电磁阀DT2控制前进及后退速度，得电快速，失电慢速。
其工作过程为：29．六盏灯单通循环控制。
要求：按下启动信号X0，六盏灯（Y0~~~Y5）依次循环显示，每盏灯亮1秒时间。
按下停车信号X1，灯全灭。
30．气压成型机控制。
要求：开始时，冲头处在最高位置（XK1闭合）。
按下启动按钮，电磁阀1DT得电，冲头向下运动，触到行程开关XK2时，1DT 失电，加工5秒时间。
5秒后，电磁阀2DT得电，冲头向上运动，直到触到行程开关XK1时，冲头停止。
按下停车按钮，要求立即停车。
启动信号X0，停车信号X1，XK1（X2），XK2（X3），1DT（Y0），2DT（Y1）。
31．设计通电和断电延时电路。
33．按钮计数控制，三次亮，再两次灭。
要求：输入信号X0，输出信号Y0。
34．圆盘旋转计数、计时控制。
要求：按下启动信号X0，圆盘开始旋转，输出Y0，转动一周（8个脉冲，信号X2），停一秒，再旋转，如此重复，按下停止信号X1，圆盘立即停止。
35．设计抢答器控制程序。
要求：有四路输入开关X1、X2、X3、X4，实现优先抢答控制。
用数码管显示抢中的组号。
36．按钮操作叫响提示控制。
要求：每按一次按钮，无论时间长短，均要求叫响十秒。
输入信号X0，输出信号Y0。
37．单按钮单路输出控制。
要求：使用一个按钮控制一盏灯，实现奇数次按下灯亮，偶数次按下灯灭。
输入信号X1，输出信号Y1。
38．单按钮双路单双通控制。
要求：使用一个按钮控制两盏灯，第一次按下时第一盏灯亮，第二盏灯灭；第二次按下时第一盏灯灭，第二盏灯亮；第三次按下时两盏灯都亮；第四次按下时两盏灯都灭。
按钮信号X1，第一盏灯信号Y1，第二盏灯信号Y2。
39．单按钮双路单通控制。
要求：：使用一个按钮控制两盏灯，第一次按下时第一盏灯亮，第二盏灯灭；第二次按下时第一盏灯灭，第二盏灯亮；第三次按下时两盏灯都灭。
按钮信号X1，第一盏灯信号Y1，第二盏灯信号Y2。
40．物料传送系统控制要求：如下图所示，为两组带机组成的原料运输自动化系统，该自动化系统启动顺序为：盛料斗D中无料，先启动带机C，5秒后，再启动带机B，经过7秒后再打开电磁阀YV，该自动化系统停机的顺序恰好与启动顺序相反。
试完成梯形图设计。
41．用三个开关（X1、X2、X3）控制一盏灯Y0，当三个开关全通，或者全断时灯亮，其它情况灯灭。
（使用比较指令）42．十字路口交通灯控制系统要求：按下启动按钮，按照下列要求实现控制：东西方向红灯亮，同时，南北方向绿灯亮7秒，随后南北方向绿灯闪烁3秒，之后南北方向黄灯亮2秒；紧接着南北方向红灯亮，东西方向绿灯亮7秒，随后东西方向绿灯闪烁3秒，之后东西方向黄灯亮2秒，实现一个循环。
如此循环，实现交通灯的控制。
按下停止按钮，交通灯立即停止工作。
42．送料小车控制系统要求：小车有三种运动状态：左行、右行、停车。
在现场有六个要求小车停止的位置，即行程开关LS1~LS6，控制台有六个相应的请求停止信号PB1~PB6分别与每个行程开关相对应。
并且当小车不在指定位置时，发出故障报警，不允许系统运行。
系统还有一个启动按钮和一个停止按钮。
43.物流检测系统要求：下图是一个物流检测系统示意图，图中三个光电传感器为BL1、BL2、BL3。
BL1检测有无次品到来，有次品到则“ON”。
BL2检测凸轮的突起，凸轮每转一圈，则发一个移位脉冲，因为物品的间隔是一定的，故每转一圈就有一个物品的到来，所以BL2实际上是一个检测物品到来的传感器。
BL3检测有无次品落下，手动复位按钮SB1图中未画出。
当次品移到第4位时，电磁阀YV打开使次品落到次品箱。
若无次品则正品移到正品箱。
于是完成了正品和次品分开的任务。
（1）完成程序设计。
（2）并且在机器上调试出来44．炉温控制系统要求：假定允许炉温的下限值放在DT1中，上限值放在DT2中，实测炉温放在DT10中，按下启动按钮，系统开始工作，低于下限值加热器工作；高于上限值停止加热；上、下限之间维持。
按下停止按钮，系统停止。
试设计该系统。
45．在模拟量数据采集中，为了防止干扰，经常通过程序进行数据滤波，其中一种方法为平均值滤波法。
