桩机自检验收记录表.doc

检查
9
3、各受力构件无裂纹、锈蚀和变形，设备整洁完整。
10
4、吊索、吊具符合相关要求。
验收结论
分包单位人员
项目安全 （设备）负责人
参加验收 人员签字
项目技术负责人
项目负责人
验收日期：
年月日
监理工程师 注：后附相关资料和现场进场验收照片
桩工机械进场检查验收表
工程名称
施工 总承包单位
使用单位
专业分包 /租赁单位
桩工机械名称
检验评定 机构名称
序号
检查 项目
检验报告 编号
型号规格
检查内容与要求
1
1、分包/租赁单位营业执照，资质证书，安全生产许可证；
项目负责人
项目负责人
负责人
工地自编号
报告签发日期
年月日
验收结果
结论
2
2、桩机购销合同、发票或有效产定期有效地检验证明；
资料
4
4、使用书名数，操作手册；
5
5、特种作业操作资格证书；
6
6、近期维护保养记录、自检表；
7
1、桩机上装设的起重机、卷扬机、钢丝绳应符合相关要求，钢丝绳 无断丝断股、死弯、散股绳芯挤出等情况，且应润滑良好。
8
2、电力驱动的桩机其电缆线完整无破皮、老化龟裂，有配套的电缆 实体 架空支架。

混凝土灌注桩工程检验批质量验收记录表GB50202—2002(Ⅱ)说明(Ⅱ)010405主控项目：1、桩位。

桩位允许偏差和桩的位置及成孔方法不同而不同。

尺量检查。

2、入孔深。

＋300mm。

只能深不能浅，测钻杆、套管长度或重锤测。

嵌岩桩应确保进入设计要求的嵌岩深度。

3、桩体质量检查。

应用动力法检测，或钻芯取样至桩尖下50cm。

符合设计要求，按设计要求方法检测。

设计为甲级地基或地质条件复杂，成桩质量可靠性低的灌注桩，抽检数量为总数的30％，且不少于20根；其他桩不少于总数的20％，且不少于10根；对混凝土预制桩及地下水位以上且终孔后经过核查的灌注桩。

检查不少于总数10％。

且不少于10根。

每个柱子承台下不少于1根。

4、混凝上强度。

每50m3取（不足50m3）取一组试块，每根柱必须有一组试块。

强度符合设计要求。

5、承载力。

设计等级为甲级或地质条件复杂，成桩质量可靠性低的灌注桩，应采用静载荷试验，数量不少于总桩数1％，且不少于3根。

总桩数少于50根时，为2根。

其它桩应用高应变动力检测。

对地质条件、桩型，成桩机具和工艺相同、同一单位施工的桩基。

检验桩数不少于总桩数的2％，且不少于5根。

静载荷试验，高应变动力检测方法。

检查检测报告。

一般项目：1、垂直度。

除人工挖孔混凝土护壁桩为＜0．5％；其它桩为＜1％。

检查套筒、钻杆的垂直度或吊垂球检查。

2、桩径。

套管成孔、干成孔的桩径为-20mm；泥浆护壁钻孔为＋50mm；人工挖孔为＋50mm。

用井径仪、尺量检查。

3、泥浆比重（粘土、砂性土中）。

1.15～1.20。

用比重计测量。

4、泥浆面标高（高于地下水位）。

0.5～1.0m。

观察检查5、沉渣厚度：端承桩≤50mm。

用沉渣仪或吊锤测量。

磨擦桩≤150mm。

用沉渣仪或吊锤测量。

6、混凝土坍落度：水下灌注160～220mm，灌注前坍落度仪测量。

干施工70～100mm。

灌注前坍落度仪测量。

7、钢筋笼安装深度：±100mm，尺量检查。

大型桩机进场验收及安装调试检查记录一、项目背景为了保证大型桩机的安全和正常运行，需要进行进场验收及安装调试检查。

本次进场验收及安装调试检查记录旨在保证大型桩机的正常使用，确保工程质量。

二、验收前准备1.确保大型桩机的运输和卸货过程顺利完成，并进行了防震、防水、防潮等相关措施。

2.制定进场验收及安装调试的计划，并组织专业人员进行相关工作。

三、进场验收1.检查大型桩机的外观和构造，确保不存在明显的损坏或缺陷。

2.检查大型桩机的相关文件，包括产品合格证、使用说明书、维护保养手册等，确保齐全并和实际情况相符。

3.对大型桩机的各项技术指标进行测量和检验，包括轴线精度、机械臂运动范围、承载能力等，确保符合设计要求。

4.对大型桩机的附件和配套设备进行检查，确保完备。

如消防设备、电气设备、液压系统、屏蔽装置等。

5.检查大型桩机的防护和安全设施，确保符合相关标准和要求。

如安全围栏、防护罩等。

6.对大型桩机的电气系统进行检查，包括接线、接地和绝缘等，确保安全可靠。

7.对大型桩机的润滑系统进行检查，确保润滑油品种和使用方法正确。

8.对大型桩机进行试车，检查其运行情况和噪声情况，确保正常运转。

四、安装调试1.根据实际情况，与相关施工单位进行沟通，确定大型桩机的安装位置和布置。

2.根据大型桩机的机座尺寸和安装要求，进行土方整平和基础处理，确保机座平整稳固。

3.按照大型桩机的安装图纸进行安装，包括机座、支座、固定螺栓等。

4.进行大型桩机的安装调节和对中，确保各部件的位置和角度正确。

5.进行大型桩机的电气接线和调试，确保电气系统正常运行。

6.进行大型桩机的液压系统调试，确保各液压元件的工作状态正常。

7.进行大型桩机的试车运行和负荷试验，根据相关标准进行测试，确保正常工作。

五、验收结果经过进场验收及安装调试检查，大型桩机符合设计要求，各项技术指标合格，附件和配套设备完备，防护和安全设施完好，电气和液压系统工作正常。

大型桩机可以进行正式使用。

先张发预应力管桩工程检验批质量验收记录表主控项目：1、体质量检验。

包括完整性、裂缝、断桩等。

对设计甲级或地质条件困难、抽检数量不少于总数的30%，且不少于20根。

其他桩底不少于总数20%。

且不少于10根。

对预制桩及地下水位以上的桩，检查总数的10%，且不少于10根，每个柱子承台下不少于1根。

2、桩位偏移。

项目如下表，尺量检查，依据桩位放线检查。

3、承载力。

设计等级为甲级或地质条件困难，成桩质量牢靠性低的灌注桩，应采纳静载荷试验，数量不少于总桩数1%，且不少于3根。

总桩数少于50根时，为2根。

其他桩应用高应变动力检测。

对地质条件、桩型，成桩机具和工艺相同、同一单位施工的桩基。

检验桩数不少于总桩数的2%，且不少于5根。

静载荷试验，高应变动力检测方法。

检查检测报告。

一般项目：1、成品桩质量。

外观：无蜂窝、露筋、裂缝、色感匀称，桩顶处无孔隙。

视察检查。

桩径±5mm；管壁厚度±5mm；桩尖中心线<2mm，用尺量检查。

桩顶平面度10mm。

用水平尺检查。

桩体弯曲<1/1000L。

用拉线及尺量检查。

2、接桩：焊缝质量，按钢桩焊接接桩检查。

电焊后停留时间>1.0min。

用秒表测定。

上下节平面偏差<10mm。

用尺量检查。

节点弯曲矢高<1/1000L。

拉线和尺量检查。

3、停锤标准。

符合设计要求。

现场实测或检查沉桩记录。

4、桩顶标高。

±50mm。

用水准仪检查。

施工前检查成品桩，接桩用电焊条质量。

施工中检查桩的贯入状况、桩顶完整状况、电焊接桩质量、桩体垂直度、电焊后的停留时间。

重要工程应对电焊接头做10%焊缝探伤检查。

施工结束后做承载力检验及桩体质量检验。

检查后形成施工记录或检验报告。

检查施工记录和检验报告。

混凝土预制桩（钢筋骨架）工程检验批质量验收表（I）本检验批为混凝土预制桩“钢筋骨架“部分的验收内容。

预制过程的限制。

协助检验批。

主控项目：1、主筋距桩距离。

3、桩的混凝土表面质量检查情况：表面是否平整密实、无蜂窝、无露筋裂缝，桩顶无孔隙，预应力钢筋无断筋、脱头：是□，否□；
4、检查桩身垂直度是否符合验收标准要求：是□，否□；
5、焊接接桩冷却时间是否大于8min，是否自然冷却：是□，否□；
6、焊接是否分3层对称焊，焊缝是否连续饱满、无焊渣、气孔、肉瘤等缺陷：是□，否□；
7、静压桩终压值，是否按要求进行复压：是□，否□；
8、送桩深度（从原土面算起）：m；
9、桩入土深度（不含桩尖）：m；
10、桩顶标高：m；
11、检查施工记录：；
异常情况：
处理意见：
备注：
监理企业：
项目监理机构：
旁站监理人员（签字）：
年 月 日
静压预制桩旁站监理记录表(GC-19-5)
工程名称： 编号：
日期及气候：
工程地点：
旁站监理桩号
旁站开始时间：
旁站结束时间：
施工情况：
1．施工施工人员到位情况：
监理情况：
1、复核桩位是否符合图纸要求、桩施工顺序是否与方案一致：是□，否□；
2、桩尖钢板实测厚度：mm：是□，否□；

桩机安装验收记录表
施工单位：河南十建建设工程有限公司编号：20190110
工程名称
XX市XXXXXXXX项目
设备名称
设备型号
高压旋喷型MST-150
工作参数
可根据机型填写
设备编号
根据备案号填写
序号
验收项目
检查内容及要求
检查结果
1
施工方案
有专项安全施工组织设计并经上级审批，针对性强，能指导施工。
符合
2
场地
地基承载力应满足桩机的安全作业要求，桩机安放应稳固
符合
桩机作业区10m内无高压线路，桩机超高限位装置高度符合要求
符合
桩机与基坑、基槽应保持安全距离
符合
作业区应有明显的安全标志或围栏
符合
有专项安全技术交底，有安全操作规程牌。
符合
3
整机
桩机三支点履带式桩机就位符合要求
符合
螺栓等紧固件应齐全，无松动和缺损
符合
钢丝绳规格应符合要求，其磨损、断丝、变形、锈蚀应在规
范允许范围内
符合
吊钩、卷筒和滑轮应符合规范要求符合4Fra bibliotek传动系统
各传动机构运转应平稳，无异常响声，制动器、离合器应工
作可靠，制动器的零部件未达到报废标准
符合
防护罩、盖板、防护栏杆应齐全有效
符合
5
液压系统
运转应平稳，无异常响声
符合
液压油标号应符合使用说明书要求，无漏油现象
符合
过滤装置应齐全有效
符合
6
电气系统
供电系统功率、电压、电流应符合桩机工作要求
符合
接零保护设置应正确，接地电阻应符合用电规定
符合
电气元器件动作应灵敏可靠

备注(不合格原因)
1
2
斜撑 伸缩转动部分要灵活，球头要转动灵活，润滑良好
离心器、制动器工作灵活可靠，各部件坚固、润滑 卷扬 良好，减速机构运转平稳、无异响，联轴器无裂纹 机 或严重磨损，齿轮皮带等有防护罩、有限位良好、无断股、轧扁和绳芯外 绳 露，无严重锈蚀，缆风绳紧固良好
6
存在问题纠正措施:
被检查人/日期 纠正措施完成情况：
年
月
日
检查人/日期
年
月
日
被检查人/日期： 纠正措施完成验证：
检查人/日期：

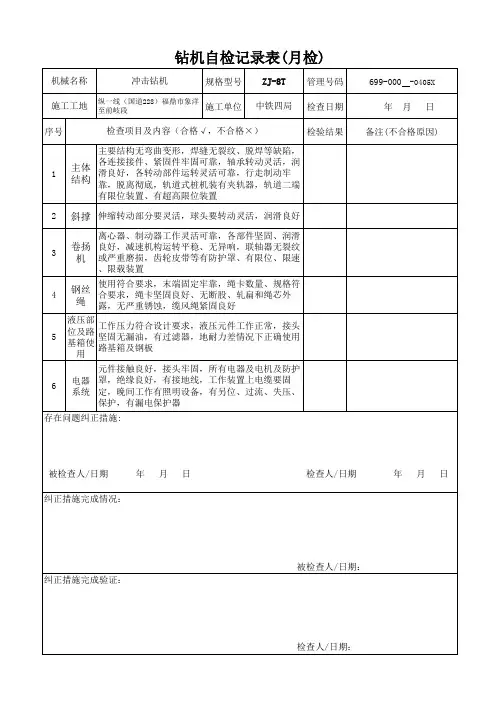

钻机自检记录表(月检)
机械名称 施工工地 序号 冲击钻机
纵一线（国道228）福鼎市象洋 至前岐段
规格型号 施工单位
ZJ-8T 中铁四局
管理号码 检查日期 检验结果
699-000 -0405X 年 月 日
检查项目及内容（合格√，不合格×） 主要结构无弯曲变形，焊缝无裂纹、脱焊等缺陷， 各连接接件、紧固件牢固可靠，轴承转动灵活，润 主体 滑良好，各转动部件运转灵活可靠，行走制动牢 结构 靠，脱离彻底，轨道式桩机装有夹轨器，轨道二端 有限位装置、有超高限位装置
使用符合要求，末端固定牢靠，绳卡数量、规格符
5
液压部 工作压力符合设计要求，液压元件工作正常，接头 位及路 坚固无漏油，有过滤器，地耐力差情况下正确使用 基箱使 路基箱及钢板 用 元件接触良好，接头牢固，所有电器及电机及防护 电器 罩，绝缘良好，有接地线，工作装置上电缆要固 系统 定，晚间工作有照明设备，有另位、过流、失压、 保护，有漏电保护器

1
2
3
4
5
6
ห้องสมุดไป่ตู้
存在问题纠正措施:
被检查人/日期 纠正措施完成情况：
检查人/日期
被检查人/日期： 纠正措施完成验证：
检查人/日期：

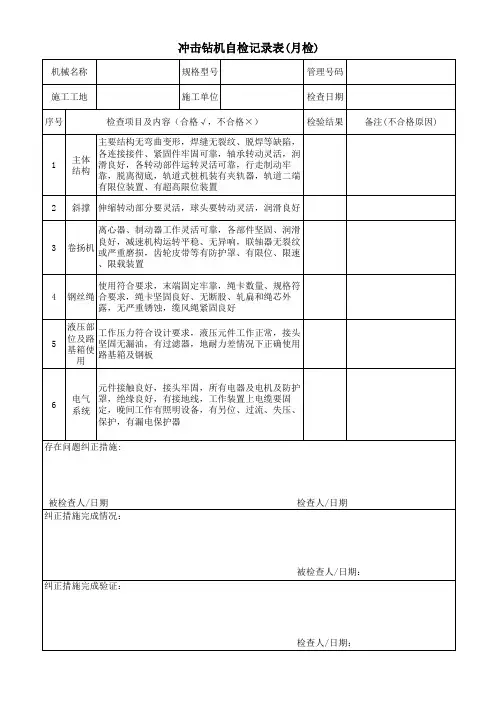

冲击钻机自检记录表(月检)
机械名称 施工工地 序号 规格型号 施工单位 检查项目及内容（合格√，不合格×） 主要结构无弯曲变形，焊缝无裂纹、脱焊等缺陷， 各连接接件、紧固件牢固可靠，轴承转动灵活，润 主体 滑良好，各转动部件运转灵活可靠，行走制动牢 结构 靠，脱离彻底，轨道式桩机装有夹轨器，轨道二端 有限位装置、有超高限位装置 斜撑 伸缩转动部分要灵活，球头要转动灵活，润滑良好 离心器、制动器工作灵活可靠，各部件坚固、润滑 良好，减速机构运转平稳、无异响，联轴器无裂纹 卷扬机 或严重磨损，齿轮皮带等有防护罩、有限位、限速 、限载装置 使用符合要求，末端固定牢靠，绳卡数量、规格符 钢丝绳 合要求，绳卡坚固良好、无断股、轧扁和绳芯外 露，无严重锈蚀，缆风绳紧固良好 液压部 工作压力符合设计要求，液压元件工作正常，接头 位及路 坚固无漏油，有过滤器，地耐力差情况下正确使用 基箱使 路基箱及钢板 用 元件接触良好，接头牢固，所有电器及电机及防护 电气 罩，绝缘良好，有接地线，工作装置上电缆要固 系统 定，晚间工作有照明设备，有另位、过流、失压、 保护，有漏电保护器 管理号码 检查日期 检验结果 备注(不合格原因)

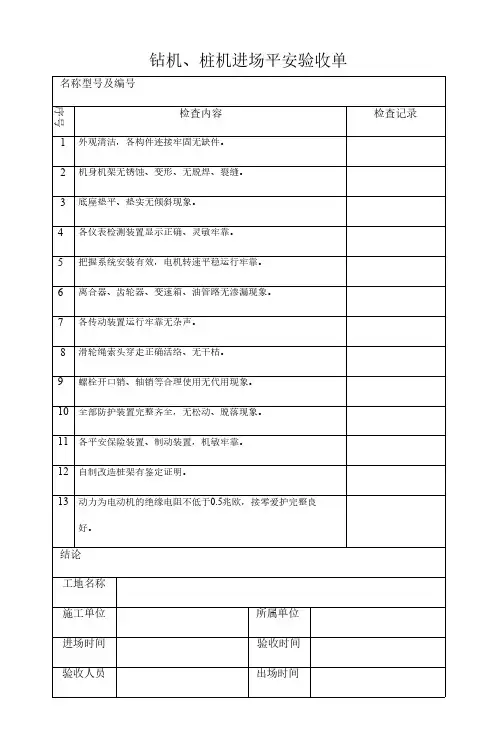

钻机、桩机进场平安验收单
名称型号及编号
序号检查内容检查记录1外观清洁，各构件连接牢固无缺件。

2机身机架无锈蚀、变形、无脱焊、裂缝。

3底座垫平、垫实无倾斜现象。

4各仪表检测装置显示正确、灵敏牢靠。

5把握系统安装有效，电机转速平稳运行牢靠。

6离合器、齿轮器、变速箱、油管路无渗漏现象。

7各传动装置运行牢靠无杂声。

8滑轮绳索头穿走正确活络、无干枯。

9螺栓开口销、轴销等合理使用无代用现象。

10全部防护装置完整齐全，无松动、脱落现象。

11各平安保险装置、制动装置，机敏牢靠。

12自制改造桩架有鉴定证明。

13动力为电动机的绝缘电阻不低于0.5兆欧，接零爱护完整良
好。

结论
工地名称
施工单位所属单位
进场时间验收时间
验收人员出场时间。

桩基工程概况ZJ1.1工程测量、定位放线记录ZJ1.2桩基工程开工报告ZJ1.4 建设单位:扬州市贵宇房地产开发有限公司桩基工程竣工报告ZJ1.5桩位测量记录ZJ1.6验收表日期：2006年8月26日桩 位 偏 差 汇 总 表工程名称：贵宇商业广场一号楼 单位：㎝ 图例： 检测日期： 年 月 日施工单位： 监理单位：桩基工程质量控制资料核查 ZJ1.7预制桩（钢桩）进场验收表 ZJ2.1施工组织设计、施工方案审批表预制桩接桩隐蔽工程验收记录 ZJ2.31、查接桩材料。

钢板、螺栓、螺板、焊条、硫磺胶泥的出厂合格证及试验报告；材料（构配件）、设备进场使用报验单 A3.2桩基子分部工程质量验收记录 ZJ3.0先张法预应力管桩分项工程检验批质量验收记录 ZJ3.2桩基分项工程质量验收记录TJ统表桩基工程质量验收报告14工程开工报审表A1工程竣工报验单A7工程名称：江苏熔盛造船厂—设计桩型：PHC-AB800（110）-C80 施工机械：YBD-22A 桩锤类型：DD10.3T导杆式柴油锤设计桩长：25.00M工程名称：江苏熔盛造船厂—1#船坞工程设计桩型：PHC-AB600（110）-C80 施工机械：YBD-22A 桩锤类型：DD8.3T导杆式柴油锤设计桩长：38.00M施工组织设计／方案报审表A3.1承包单位资格报审表A3.6江苏省建设厅监制施工测量报验单A3.5工程款支付申请表A4.3江苏省建设厅监制工序质量报验单Ａ３.３江苏省建设厅监制混凝土浇筑报审表3.6工程款支付申请表A4.3工程复工报审表A6江苏省建设厅监制工程进度计划报审表A2.1江苏省建设厅监制工序质量报验单（通用）A3.3工程计量报审表A4.1江苏省建设厅监制施工安全生产管理体系报审表工程名称：贵宇商业广场编号：A3.2- 001技术核定单文件收发簿编号：。

混凝土灌注桩工程检验批质量验收记录表GB50202—2002(Ⅱ)说明(Ⅱ)010405主控项目：1、桩位。

桩位允许偏差和桩的位置及成孔方法不同而不同。

尺量检查。

2、入孔深。

＋300mm。

只能深不能浅，测钻杆、套管长度或重锤测。

嵌岩桩应确保进入设计要求的嵌岩深度。

3、桩体质量检查。

应用动力法检测，或钻芯取样至桩尖下50cm。

符合设计要求，按设计要求方法检测。

设计为甲级地基或地质条件复杂，成桩质量可靠性低的灌注桩，抽检数量为总数的30％，且不少于20根；其他桩不少于总数的20％，且不少于10根；对混凝土预制桩及地下水位以上且终孔后经过核查的灌注桩。

检查不少于总数10％。

且不少于10根。

每个柱子承台下不少于1根。

4、混凝上强度。

每50m3取（不足50m3）取一组试块，每根柱必须有一组试块。

强度符合设计要求。

5、承载力。

设计等级为甲级或地质条件复杂，成桩质量可靠性低的灌注桩，应采用静载荷试验，数量不少于总桩数1％，且不少于3根。

总桩数少于50根时，为2根。

其它桩应用高应变动力检测。

对地质条件、桩型，成桩机具和工艺相同、同一单位施工的桩基。

检验桩数不少于总桩数的2％，且不少于5根。

静载荷试验，高应变动力检测方法。

检查检测报告。

一般项目：1、垂直度。

除人工挖孔混凝土护壁桩为＜0．5％；其它桩为＜1％。

检查套筒、钻杆的垂直度或吊垂球检查。

2、桩径。

套管成孔、干成孔的桩径为-20mm；泥浆护壁钻孔为＋50mm；人工挖孔为＋50mm。

用井径仪、尺量检查。

3、泥浆比重（粘土、砂性土中）。

1.15～1.20。

用比重计测量。

4、泥浆面标高（高于地下水位）。

0.5～1.0m。

观察检查5、沉渣厚度：端承桩≤50mm。

用沉渣仪或吊锤测量。

磨擦桩≤150mm。

用沉渣仪或吊锤测量。

6、混凝土坍落度：水下灌注160～220mm，灌注前坍落度仪测量。

干施工70～100mm。

灌注前坍落度仪测量。

7、钢筋笼安装深度：±100mm，尺量检查。

大型桩机进场验收及安装调试检查记录日期：20XX年XX月XX日地点：XXXX施工现场参与人员：（按照岗位名称排序）1.项目经理：XXX3.施工队长：XXX4.检验员：XXX5.维修工程师：XXX6.操作员：XXX7.监理工程师：XXX现场进场验收：1.按照合同要求，桩机的品牌、型号、数量与进场清单一致。

2.对桩机的外观进行检查，确认是否有明显的损坏、划痕或变形情况。

3.检查附件配备是否齐全，并与合同要求的清单进行比对。

安装调试过程：1.按照桩机厂家提供的设备安装说明书，组织安装人员进行安装工作。

2.安装前，检查安装场地是否符合要求，包括坚实的地基、无障碍物和危险物品。

3.桩机主体安装：确保稳定性和垂直度，使用水平仪和测量工具进行检测和调整。

4.钻杆和钻头安装：根据桩基设计要求，正确安装钻杆和钻头，并进行调整和固定。

5.液压管路连接：确保液压系统连接正确，并进行压力测试，排除漏油、松动等问题。

6.电气系统安装：按照电气图纸进行电气设备的连接，确保电气系统正常运行。

7.安全防护装置安装：安装安全防护装置，如护栏、警示灯、急停按钮等，确保操作人员安全。

调试和检查：1.连接电源，并进行电气系统的初步调试，检查各项指示灯、仪表是否正常。

2.对液压系统进行调试，检查液压泵、液压缸、液压阀等设备是否正常工作。

3.进行桩机的空载试运行，检查运转是否平稳、无异响、无漏油等现象。

4.对桩机的功能进行全面检查，包括起重、转动、抓取等功能是否正常。

5.测试桩机的最大承载能力，并与合同要求进行比对，确保符合设计要求。

6.钻进调试：根据桩基设计要求，进行钻进试验，验证桩机钻进性能是否满足要求。

7.完成各项检查并确认桩机无异常问题后，填写安装调试报告。

总结：1.桩机的进场验收和安装调试工作顺利进行，各项安全措施有效执行。

2.在安装调试过程中发现的问题及时解决，确保桩机的安装质量。

3.桩机的各项功能正常，满足设计要求，并达到合同约定的技术指标。

6.桩机提升架固定或固定附着符合要求
7.金属结构无变形、损伤、裂纹、脱焊、联合松动现象
8.电气控制系统工作正常
9.主要连接部位螺栓，销子无松动退出现象，开口销无代现象
10.钢丝绳无严重磨损、断裂现象，固定符合规定要求
11.吊钩和吊钩防脱装置符合要求
12.起重工具索具等符合安全技术要求
机长签名：
记录符合：符合要求能正常打“√”；有缺陷但不影响安全生产打“∆”；影响安全生产打“×”
打桩机使用、维修保养、检查记录表
施工单位：
工程名称：ห้องสมุดไป่ตู้
型号：桩机编号：01安5-12-1
项目日期
维修保养记录
1.十字作业好，持上岗证
2.固定基础或路基轨道符合规定要求
3.安全保护装置齐全灵敏有效
4.各传动机构工作正常润滑良好无异常，液压系统不漏油，液压正常
5.各制动器灵敏可靠，摩擦面无油污，间隙调整适当

桩机日常安全检查表静压桩机自检记录表工程名称：东蕾苑安置房新建项目桩基工程项目内容和要求：打桩机的结构件和附属部件应齐全。

主要受力构件不应有失稳和明显变形。

金属结构件的锈蚀（或腐蚀）深度不得超过原厚度的10%。

金属结构件的焊缝不应有开焊和焊接缺陷。

金属结构杆件的螺栓连接或铆接不应松动或缺损。

关键部件连接螺栓应配有防松和防脱落装置。

使用高强度螺栓时应有足够的预紧力矩。

起重使用的钢丝绳的规格和型号应符合说明书要求。

并且应与滑轮和卷筒匹配，穿绕正确。

不得有扭结、压扁、弯折、断股、断芯、笼状畸变等变形。

钢丝绳润滑应良好，并保持清洁。

钢丝绳与卷筒连接应牢固。

钢丝绳放出时，卷筒上应保留3圈以上。

吊钩严禁补焊。

吊钩表面应光洁，不应有剥裂、锐角、毛刺、裂纹。

吊钩应设置有防脱装置，防脱棘爪在吊钩负载时不得张开，形态应与沟口端部相吻合。

安装棘爪后沟口尺寸减少值不得超过沟口尺寸的10%。

吊钩开口度比原尺寸不得大于15%，开口扭转变形不得超过10°。

卷筒两侧边缘的高度应超过最外层钢丝绳，其值不应小于钢丝绳直径的2倍。

卷筒上钢丝绳尾端的固定装置，应有防松或自紧性能。

滑轮槽应光洁平整，不应有损伤钢丝绳的缺陷。

滑轮应用防止钢丝绳跳出轮槽的装置。

电气管线排列应整齐，连接卡固应牢靠。

电线电缆应按规定配置，绝缘性能良好，不应有损伤、老化、裸露。

电气开关、按钮、接触器等电气元器件动作应灵敏，操作应可靠。

各类电气指示仪表不应有破损，性能应良好，指示数据应准确。

电气箱安装应牢固，门锁完好，并有防雨防潮措施。

机架安装牢固，各部件连接螺栓不应有松动。

机座底部的地脚螺栓不应有缺损。

蝶形弹簧不得有塑性变形，小滑船提起时应能自动回位。

大小滑船不应缺损、明显变形。

焊缝不应有开裂。

支重轮、托轮转动应自如。

轴套磨损不应超过耐磨层的50%。

检查结果：经检查，打桩机结构件、附属部件、钢丝绳、吊钩、滑轮、卷筒、电气系统、桩架安全装置等均符合要求，检查结果为合格。

桩基工程概况ZJ —分包单位资历报验单工程名称：XX 大楼 编号：Ａ3.2－江苏省扶植厅监制施工测量报验单工程名称：XX大楼 1—江苏省扶植厅监制工程测量.定位放线记载江苏省扶植厅监制桩位测量放线记载测量日期： 2013 年 10月26 日ZJ-009 0 0 1施工单位看法：完成自检,测量成果相符设计和规范请求.施测人：复测人：技巧负责人：2013 年 10 月 26日监理（扶植）单位审核看法：监理工程师（扶植单位项目技巧负责人）：年月日江苏省扶植厅监制桩位测量记载测量日期：2013年10月26日扶植单位江苏凯浪苑置业有限公司设计单位XX设计院工程名称凯浪苑6#楼引进水准点地位大门口水准高程黄海3.37M 单位工程±黄海3.400M 工程桩位图：以筹划局定点,（筹划点见平面图）释放6#楼所有桩位检讨看法本工程放线相符扶植单位供给的测绘中间放线图及总平面图施工单位测量人：质检员：技巧负责人：江苏省扶植厅监制图纸会审.设计变动.洽谈记载注：内容填不下者可另加附件,暂时变动记载附后.技术交底记录分项工程名称桩基工程桩基工程施工交底内容：金属光泽;( 3 )PHC管桩下节沉至离地面0.5～时,先鄙人节桩桩头上扣上一个驳桩导向箍夹具,然后吊起上节桩,放入夹具内就位. ( 4 )接桩时高低节桩段应保持对直,错位误差不大于2mm.高低节桩瞄准后用经纬仪找上节桩的垂直度,相符请求今后,用钢丝刷消除桩接头处的土壤等脏物.( 5 )在接缝剖口四周平均对称电焊4-6点,待高低接桩固定后裁撤夹具再分层施焊,施焊应对称进行.( 6 )高低节桩接头处若有间隙,采取斜铁片垫实并与桩焊接稳固.PHC管桩接头按请求进行分三层焊接,内层必须清算干净后方可施焊外一层,焊缝应持续.饱满,且根部必须焊透.( 7 )焊缝焊好后,焊工应进行自检,不及格的部分应实时补焊,经项目质检员和监理确认后才干进行施工,并且作好电焊隐藏记载.同一构造物在同一深度内焊缝接头数目不克不及超出该构造物总桩数的50%.( 8 )焊接接头应在天然冷却后才可持续沉桩,冷却时光许多于8min,严禁用水冷却或焊接后立刻沉桩,并且抽取该构造物焊缝接头总数的10%进行探伤实验.所有焊工必须持证上岗,随时接收业主和监理的监视检讨.破裂或断桩,应实时停滞施工,查清情形并通知有关部分研讨处理.接桩图5.在施工进程中,由专人用经纬仪双向不雅察桩的垂直度,首节桩拔出的垂直度误差不得超出桩长的0.3%.6.将最后节桩施工至地面时,实时用送桩器将桩送至桩顶标高高于设计桩顶标高,并包管终压力大于等于设计总荷载6000KN.7.假如桩顶接近地面,而压桩力尚未达到划定值,可以送桩.假如桩顶凌驾地面一段距离,而压桩力已达到划定值时则要截桩,以便压桩机移位.8.当压力达不到设计荷载1800KN时,24小时后复压,达到则施工,.9.为防止成桩后土体回弹影响最终单桩承载力,现实施工时压桩力应超出设计请求的最大压桩力1MPa.10.送桩深度达到或超出设计深度时,消失平常或贯入度忽然增长时,可视为桩身破裂或断桩,应实时停滞施工,查清情形并通知有关部分研讨处理.11.遇下列情形之一应暂停施工,并实时与设计.监理等有关人员研讨处理：工程开工报审表工程名称：XX大楼编号：Ａ１－江苏省扶植厅监制桩基工程开工陈述ZJ1. 4 扶植单位：............江苏省扶植厅监制试桩记录XX大楼静压预应力管桩施工组织设计XX地基公司二0一三年十月二十七日责任表项目司理：施夕坤编制：许丽华校订：李志超技巧负责人：芮文龙审核: 王和海批准: 施夕坤目录第一部分：工程概况第二部分：施工组织设计编制根据第三部分：现场治理收集第四部分：施工办法.工艺流程第五部分：质量包管措施第六部分：工期包管措施第七部分：安然文明施工措施第八部分：劳动力组织筹划表第九部分：重要机械装备一览表第一部分工程概况一.工程概况：扶植单位：............工程名称：XX大楼设计单位：XX设计院监理单位：XX监理单位施工单位：XX地基公司本工程为静压预应力管桩,桩截面为：Φ400mm,桩型PHC400*AB-95,设计单桩竖向极限承载力为900KN.预应力管桩吊运.压桩.接桩.送桩施工及验收按设计及规范请求履行.二.工程地形.地貌.地质情形第二部分施工组织设计编制根据1. XX大楼桩基平面图.桩基详图.施工解释.2.图集苏G03-2002.3.建筑地基基本工程施工质量验收规范：GB-50202-2002.4.国度.省.市地方尺度,建安施工尺度规程.第三部分现场治理收集第四部分施工办法.工艺流程一.前期预备：1.项目司理.机组负责人.施工员.技巧负责人.材料员到现场实地不雅察,检讨场地.道路.水.电等对施工请求的知足情形.组织机械装备出场.装配及保养工作,卖力核阅图纸.核算工作量,拟定施工筹划和施工工艺,制订材料出场筹划,劳动力组织筹划,按排.落实各项预备工作.2.测量放线：根据甲方供给的水准点.坐标基准点,施工放出工程的轴线大样,与土建方亲密合营,并经由过程甲方.监理审核.验收.做好轴线定位坐标点±0.000地位的引线,固定标识表记标帜工作.3.压桩前期工作：①桩机组装.调试.保养.②轴线定位.复核.桩位放样,肯定±0.000标高,桩顶标高及送桩深度.③成品桩验收.吊运至压桩场地.4.压桩施工：①静压法沉桩施对象有无噪音.无振动.无冲击力.施工应力小等特色,可削减打桩振动对地基及邻近建筑物的影响.桩顶不轻易产生偏幸沉桩,沉桩精度高,且能在沉桩施工中测定桩阻力,为设计施工供给参数.预估和验证桩的承载才能.②压桩施工工序：a.桩机就位对中.机架垂直度掌握.b.桩吊运.就位.对中.桩身垂直度掌握.c.压桩入土,掌握桩身垂直度.d.接桩：上.下节桩齐心轴线掌握,焊接质量掌握.e.送桩：掌握桩顶标高.f.机械移至下根桩.5.桩基开挖验收6.施工工艺流程图（见附图）现场施工工艺流程图：1.桩位图编号由本单位同一编号后分以给各单位,以便精确掌握桩基质量.2.桩的起吊（1）预应力管桩混凝土强度应达到设计强度才干出厂.（2）起吊时,必须做到安稳,不使桩体受到毁伤.必须有两人以上分离在桩机前后不雅察起重机吊臂的上升高度,包管吊臂上升最高点离高压电线距离许多于3米.吊点地位应相符设筹划定,本工程采取钢丝绳绑扣,一点起吊,吊点地位：单节桩≤10M,设在0.31L处;单节桩10M<L≤16M,设在0.29L处.（3）桩的堆放场地要平整.坚实,不得产生过大的或不平均沉陷,支点垫大间距应与吊点地位雷同,并保持在同一平面上,各层垫木应上.下对齐,并处于同一垂直面上,最基层的垫木应恰当加宽,堆放层数不超出三层.（4）不合规格的桩分离堆放,堆放地位和办法,根据打桩地位及打桩次序斟酌.3.预制桩压桩前,应由甲方（监理）.施工单位合营验收,验收根据：桩的构造图,规范中有关预制桩外不雅检讨条目（见表1）,同时应供给以下材料,桩的构造图,材料磨练陈述,隐藏工程验收记载,砼强度实验陈述等.表1 预制桩制造的许可误差注：1.括号中数字用于预应力混凝土管桩（PHC）2.表内尺寸均以设计图纸为准4.压桩施工质量掌握（1）施工放样：先施放建筑物主轴线,然后按桩位平面图测放桩位,并经甲方（监理）验收后方可压桩.（2）为了便于在施工进程中或验收时查对轴线及桩位,应在主轴线的延伸线距边桩20m以外设掌握点,或投设在邻近建筑物外墙上.（3）桩位定位前应检讨各轴线交点的距离是否与桩位图相符,无误后,用直角坐标法或极坐标法测放样桩.样桩用木桩或钢筋标识表记标帜,并涂刷红漆便于来找.压桩机就位后应对样桩进行复核,无误几回再三对中进行压桩施工.（4）为了便于掌握桩顶标高,应在压桩规模内60m外引测两个以上水准掌握点,经由监理的复核,验收及格后才干运用,并在施工进程中加以呵护.5.沉桩次序及工艺流程：（1）沉桩次序：应根据现场现实情形及周边情形请求,合理安插施工次序,尽量减小对邻近建筑的影响.（2）工艺流程：成品桩验收→吊运→调平机身→对中桩位点→压桩→接桩→送桩→记载（3）压桩时各工序应持续进行,尽量削减接桩焊接时光,严禁半途停滞,造成沉桩艰苦.（4）碰到下列情形时暂停压桩,并与有关单位研讨处理后持续施工：a.初压时,桩身较大幅度位移或竖直.b.压桩进程中忽然下沉或竖直.c.桩身决裂或压桩阻力突变.d.桩位位移多或标高明限较大.6.沉桩质量掌握：（1）桩位掌握：桩位误差和垂直度应相符规范请求见表2注：H为施工现场地面标高与桩顶设计标高的距离.（2）影响桩位误差和垂直度的身分许多,在施工中应留意以下几个方面：a.施工放样后应进行轴线与掌握基线,桩位与轴线.桩位与桩拉之间的关系检讨.b.因为挤土效应造成地面变形,致使所放样桩位移,应在压桩前予以校核.c.压桩进程中,桩尖遇地下障碍物造成竖直时,应将桩拔出,消除障碍物后再压桩.d.严厉按照施工流程功课,压桩机工作机会身应调平.7.接桩质量掌握：（1）本工程采取电焊接桩,接桩严厉按图集G03-2002中第46页接桩详图中对焊接请求进行.（2）焊接时上.下节桩应对中,保持同一轴心,上.下节桩之间裂痕运用垫铁垫平.（3）确保焊接质量,做好接桩隐藏工程验收.8.送桩：（1）送桩时送桩器的中间线与桩的中间线相重合.（2）送桩杆标识表记标帜要清楚明白.（3）送桩完毕实时不雅察压力表读数,做好记载.9.中央验收与完工：（1）按GB50202-2002规范请求,施工时对每根桩进行中央验收,由甲方（监理）与我方合营进行.内容包含：预制桩的质量.外不雅尺寸,沉桩时的竖直度,节点处理,桩位位移,桩顶标高及终止压力等.（2）做好中央验收的同时,实时供给进桩.压桩.焊接等各工序报验材料,在以下几方面应跟踪检讨,对中时的桩位复查,送桩完毕检讨现实标高.（3）完工验收在基坑开挖,垫层浇筑好今后由扶植单位组织进行,我方实测桩顶标高及位移,绘制桩位完工图,提交完工材料.10.质量包管系统：1.工作量：静压管桩：,总桩数45套.2.施工机械装备：详见附表：《机械装备一览表》3.劳动力预备筹划：详见表3.4.工期筹划：以各项前提知足开工请求为前提（1）施工前期预备：机械组装.调试.轴线定位.桩位放样,1天.（2）压桩：一台桩机天天施工15小时.压桩30根/天,加上机械维修等一些晦气身分,筹划3天完成压桩施工停滞.（3）总工期：4天.5.工期包管措施：为包督工程在筹划工期内完成,我们在施工组织,技巧治理,材料与装备的调和合营等方面采纳响应措施,包管施工进度顺遂实施.（1）批示有力.严厉治理：严厉规范治理轨制,使全部治理工作轨制化.规范化,做到有章可循,有法可依,现场制订严厉的岗亭义务制,质量和安然轨制,分派轨制,分解治理轨制及严厉作息时光轨制等.（2）充分预备,措施周密做好临盆和技巧预备工作：临盆预备包含劳动力按工期备足,知足施工工艺请求.提前做好材料.成品.半成品等的订货,根据临盆制订筹划,明白出场时光,提前报送甲方存案.技巧预备包含：卖力核阅施图纸,实时组织施工图纸会审和技巧交底工作,施工前明白具体施工办法.（3）施工调和,兼顾兼顾为包管进度,充分调和,建议每隔两天召开一次施工调和会,总结前两天的工作,安插下一步义务,明白目的,落实措施.（4）筹划安插,有条不紊在总进度筹划掌握下,制订天天进度筹划,力争逐周筹划实现.施工中随时检讨履行情形.（5）进步机械运用率本工程筹划投入一台套桩机装备出场施工,充分运用可功课时光,同时,充分运用施工间隙维修,保养机械装备,确保机械装备的无缺性,顺遂施工.（6）做好社会调和,削减与周边居平易近的抵触,教导好职工,起首做到不干扰四周居平易近的正常生涯.第七部分：安然.文明施工措施1.保持安然第一,文明施工,严禁盲目冒险功课,专职安然员必须天天班前.班后实施安然检讨轨制,对不服安身分实时采纳措施,祛除在萌芽状况.2.施工机械出场进步行一次周全的安然检讨,出场后卖力复查,严禁机械装备带病功课.3.起重索具进行卖力细心检讨,对不相符施工请求的严禁运用.4.闲杂人员不得进入施工现场,所有施工人员出场必须戴好安然帽,并系好安然,上塔功课系好安然带.5.现场施工治理人员,专职安然员是必须对施工人员进行事前安然教导,开展安然值班轨制,监视安然工作,做到防微杜渐.6.项目部有分化到位的各类治理人员义务制,并按期检讨实施情形.7.施工人员严禁酗酒,操纵时精神分散,不嬉笑打闹.8.夜间施工必须有足够的照明前提.9.场区内设置安然标记和警示牌.10.施工现场尺度堆放有序,筹划合理.11.工拆档清,落实专人,检讨奖惩,垃圾倒在分散地点.12.实时消除场内积水,确保场内湿润.13.人员四证齐备,严禁男女杂居,宿舍内电线由电工架设,不准私自乱接乱拉,电器线路的架设遵照有关安然条例划定.14.搞好生涯区保洁,实施专人负责制.第八部分劳动力组织筹划表第九部分重要机械装备一览表。

钻孔灌注桩验收记录表一、工程概况工程名称：＿____工程地点：＿____建设单位：＿____设计单位：＿____施工单位：＿____监理单位：＿____桩号：＿____桩径：＿____桩长：＿____混凝土强度等级：＿____二、施工准备验收1、施工方案审查施工方案是否经过审批，内容是否完整、可行。

施工工艺流程是否合理，质量保证措施是否得当。

2、原材料检验钢筋的品种、规格、质量是否符合设计要求，是否有出厂合格证和检验报告。

水泥的品种、标号、出厂日期是否符合要求，是否有复试报告。

砂、石的质量是否符合相关标准，级配是否合理。

3、施工机械设备钻孔桩机的型号、性能是否满足施工要求，是否经过调试和检验。

混凝土搅拌设备、运输设备、灌注设备是否完好，工作性能是否正常。

4、测量放线桩位的测量放线是否准确，偏差是否在允许范围内。

水准点的设置是否合理，标高控制是否准确。

三、钻进成孔验收1、孔位偏差检查桩孔中心位置与设计桩位中心的偏差，是否符合规范要求。

2、孔径采用孔径仪或其他测量工具，检测桩孔的直径，是否满足设计要求。

3、孔深测量孔深，确保达到设计要求的深度，同时考虑超钻深度是否符合规定。

4、孔垂直度利用测斜仪或其他方法，检测孔的垂直度，偏差是否在允许范围内。

5、孔底沉渣厚度采用测绳或其他工具，测量孔底沉渣厚度，是否符合设计和规范要求。

6、泥浆性能检查泥浆的比重、粘度、含砂率等性能指标，是否符合施工工艺要求。

四、钢筋笼制作与安装验收1、钢筋规格、数量核对钢筋笼所用钢筋的规格、数量是否与设计相符。

2、钢筋焊接质量检查钢筋焊接接头的外观质量，焊缝是否饱满、均匀，有无夹渣、气孔等缺陷。

抽样进行焊接接头的力学性能试验，试验结果是否合格。

3、钢筋笼长度测量钢筋笼的长度，是否符合设计要求。

4、钢筋笼直径检测钢筋笼的直径，是否满足设计尺寸。

5、钢筋笼安装位置观察钢筋笼在桩孔内的安装位置，是否居中，保护层厚度是否符合要求。

五、混凝土灌注验收1、混凝土配合比检查混凝土配合比是否经过试验确定，是否符合设计和施工要求。
