化工厂生物除臭塔工程方案一、前言随着社会经济的不断发展,许多化工厂的污染排放成为了一个严重的环境问题。
其中,化工生产过程中产生的恶臭气体是一大主要污染源,严重影响了周边居民的生活和工作环境。
为了解决这一问题,许多化工厂开始采用生物除臭技术,即通过生物除臭塔对恶臭气体进行处理。
本文将对化工厂生物除臭塔工程方案进行详细介绍,包括工程设计、设备选型、施工安装、运行维护等方面的内容,以期为化工厂改善环境、提高生产效率和保护员工健康提供参考。
二、项目背景1. 项目名称:化工厂生物除臭塔工程2. 项目地点:某某省某某市某某化工园区3. 项目概况:该化工厂主要生产xxx产品,产生大量恶臭气体,严重影响周边居民的生活环境。
为了改善环境、提高生产效率和保护员工健康,决定引进生物除臭技术。
三、工程设计1. 生物除臭塔选址:生物除臭塔选址应尽量远离化工车间和周边居民区,以减少恶臭气体对周边环境的影响。
同时,选址应考虑通风条件和排水方便等因素,确保生物除臭塔的正常运行。
2. 塔体结构设计:生物除臭塔采用圆形或方形塔体,塔体外部应进行保温和防腐处理,内部应采用优质材料,如玻璃钢或不锈钢等,以防止生物腐蚀和污染。
3. 塔体填料设计:填料是生物除臭塔的核心部分,它能够增大塔内气味气体的接触面积,促进生物菌的生长和恶臭气体的分解。
填料材料应选用耐腐蚀、通风性好的材料,如塑料填料、陶瓷填料等。
4. 附属设备设计:生物除臭塔需要配备通风系统、喷淋系统、循环水系统等附属设备,以保证塔内生物菌的正常生长和恶臭气体的有效分解。
同时,还需要设计排气管道、检测监控系统等设备,以确保生物除臭塔的安全运行。
四、设备选型1. 生物滤材料:选择耐高温、耐腐蚀、通风性好的填料,如塑料填料、陶瓷填料等。
2. 通风系统:选择低噪音、高效能的通风风机,并根据实际情况确定通风量和排风口位置。
3. 喷淋系统:选择高压、均匀喷淋的喷头,根据需要添加生物菌清洁剂,实现恶臭气体的吸收和生物菌的生长。

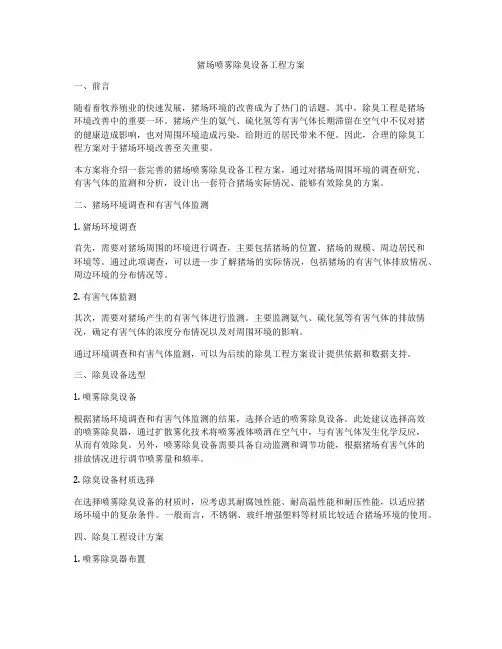

猪场喷雾除臭设备工程方案一、前言随着畜牧养殖业的快速发展,猪场环境的改善成为了热门的话题。
其中,除臭工程是猪场环境改善中的重要一环。
猪场产生的氨气、硫化氢等有害气体长期滞留在空气中不仅对猪的健康造成影响,也对周围环境造成污染,给附近的居民带来不便。
因此,合理的除臭工程方案对于猪场环境改善至关重要。
本方案将介绍一套完善的猪场喷雾除臭设备工程方案,通过对猪场周围环境的调查研究、有害气体的监测和分析,设计出一套符合猪场实际情况、能够有效除臭的方案。
二、猪场环境调查和有害气体监测1. 猪场环境调查首先,需要对猪场周围的环境进行调查,主要包括猪场的位置、猪场的规模、周边居民和环境等。
通过此项调查,可以进一步了解猪场的实际情况,包括猪场的有害气体排放情况、周边环境的分布情况等。
2. 有害气体监测其次,需要对猪场产生的有害气体进行监测。
主要监测氨气、硫化氢等有害气体的排放情况,确定有害气体的浓度分布情况以及对周围环境的影响。
通过环境调查和有害气体监测,可以为后续的除臭工程方案设计提供依据和数据支持。
三、除臭设备选型1. 喷雾除臭设备根据猪场环境调查和有害气体监测的结果,选择合适的喷雾除臭设备。
此处建议选择高效的喷雾除臭器,通过扩散雾化技术将喷雾液体喷洒在空气中,与有害气体发生化学反应,从而有效除臭。
另外,喷雾除臭设备需要具备自动监测和调节功能,根据猪场有害气体的排放情况进行调节喷雾量和频率。
2. 除臭设备材质选择在选择喷雾除臭设备的材质时,应考虑其耐腐蚀性能、耐高温性能和耐压性能,以适应猪场环境中的复杂条件。
一般而言,不锈钢、玻纤增强塑料等材质比较适合猪场环境的使用。
四、除臭工程设计方案1. 喷雾除臭器布置根据猪场的实际布局和有害气体的分布情况,设计合理的喷雾除臭器布置方案。
一般而言,需要将喷雾除臭器布置在猪场的重点区域,如猪舍、猪圈周围等,以保证其除臭效果。
2. 喷雾除臭设备参数设置根据猪场环境调查和有害气体监测的结果,合理设置喷雾除臭设备的参数,包括喷雾量、喷雾频率等。
除臭设备施工方案-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIANXXXXXXXXXXXXXX工程除臭工程施工方案编制单位:XXXXXXXXXXXXXXXXXXXXXXXXX XXXXXXXXXXXXXXXXXX项目部编制时间: XXX年XX月XX日编制人:审核人:审批人:目录一、工程概况二、主要工程量三、施工方案及进度3.1施工人员计划3.2施工机具准备3.3施工方案3.4工程计划进度3.5质量控制3.6安全施工措施3.7文明施工措施四、试验和测试一、工程概况XXXXXXXXXXXXXX…………………………………………………………………………………………………………………………………………………………………………………XXXXXXXXXXXXXX污水处理设施改扩建除臭工程,处理污水厂生产过程中产生的废气,先对其产生的臭气源废气进行收集,然后除臭设备对其进行处理。
二、主要工程量粗格栅、细格栅除臭设备一套;脱水机房、污泥斗除臭设备一套,脱水机房送风系统一套。
三、施工方案及进度施工人员计划A、施工管理网络图B、施工人员计划根据工程进度要求及工程量,施工高峰时计划投入10人,各工种人数见下表(根据工程进展情况随时增减):施工机具准备工地配备主要施工机具一览表:施工方案施工准备(1)按组织网络图,技术负责人以及材料负责人,各专业施工负责人,提前进场,做好各自的准备工作;(2)编制好施工组织设计报批;(3)进行图纸会审,设计交底,明确质量控制点;(4)落实材料供货时间;(5)编制材料计划,落实好材料合同;(6)组织各专业工种现场学习有关标准、质量验评标准、规范、操作规程,进行施工技术交底;安全文明施工交底;(7)进行设备材料的进场检验,并作好纪录报验;(8)组织施工机具、劳动力进场。
基础检查及验收在设备安装之前,依据基础中心线和永久基准点对土建专业移交基础竣工资料和实测的技术数据,进行一次详细的实测检查,使之达到设计安装要求。
第1篇一、工程概述本项目针对某企业产生的废气进行除臭处理,旨在减少恶臭气体对周边环境的影响,改善空气质量。
本工程采用先进的废气除臭技术,确保处理效果达到国家环保排放标准。
二、施工准备1. 组织机构:成立废气除臭工程施工项目部,负责工程的组织实施和协调。
2. 人员配置:项目部配备项目经理、技术负责人、施工员、安全员等人员,确保工程顺利进行。
3. 施工材料:根据工程设计要求,准备除臭设备、管道、阀门、仪表、电气等材料。
4. 施工设备:配置吊装设备、焊接设备、切割设备、运输车辆等施工设备。
三、施工工艺1. 废气收集:采用管道收集系统,将废气引入除臭设备。
2. 除臭设备安装:按照设备技术要求,进行除臭设备的安装和调试。
(1)活性炭吸附法:将废气通过活性炭吸附床,吸附恶臭物质,然后净化后的气体排放。
(2)生物滤池法:将废气通过生物滤池,利用微生物降解恶臭物质,然后净化后的气体排放。
3. 管道安装:按照设计要求,安装管道,确保管道连接牢固、密封。
4. 阀门安装:安装阀门,方便设备操作和维护。
5. 仪表安装:安装流量计、压力计等仪表,监测设备运行状态。
6. 电气安装:按照设计要求,安装电气设备,确保设备安全运行。
四、质量控制1. 材料质量:严格控制材料质量,确保材料符合设计要求。
2. 施工质量:严格按照施工规范和工艺要求进行施工,确保工程质量。
3. 检验检测:对施工过程进行检验检测,确保工程符合国家环保排放标准。
五、安全施工措施1. 施工现场安全:加强施工现场安全管理,确保施工人员安全。
2. 设备安全:确保除臭设备安全运行,防止设备故障。
3. 环境保护:加强施工现场环境保护,减少施工对周边环境的影响。
六、文明施工措施1. 施工现场整洁:保持施工现场整洁,消除安全隐患。
2. 施工人员文明施工:加强施工人员文明施工教育,提高施工人员素质。
3. 施工垃圾处理:按照规定处理施工垃圾,减少环境污染。
七、工程进度安排1. 施工准备阶段:1个月2. 施工阶段:3个月3. 调试验收阶段:1个月4. 工程总工期:5个月八、总结本工程采用先进的废气除臭技术,确保处理效果达到国家环保排放标准。

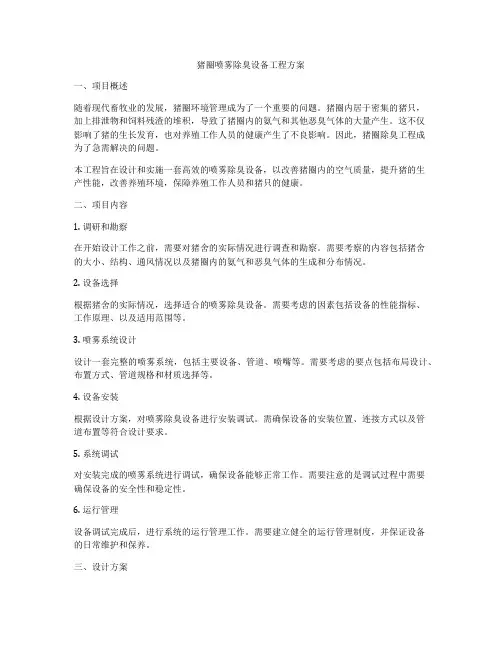

猪圈喷雾除臭设备工程方案一、项目概述随着现代畜牧业的发展,猪圈环境管理成为了一个重要的问题。
猪圈内居于密集的猪只,加上排泄物和饲料残渣的堆积,导致了猪圈内的氨气和其他恶臭气体的大量产生。
这不仅影响了猪的生长发育,也对养殖工作人员的健康产生了不良影响。
因此,猪圈除臭工程成为了急需解决的问题。
本工程旨在设计和实施一套高效的喷雾除臭设备,以改善猪圈内的空气质量,提升猪的生产性能,改善养殖环境,保障养殖工作人员和猪只的健康。
二、项目内容1. 调研和勘察在开始设计工作之前,需要对猪舍的实际情况进行调查和勘察。
需要考察的内容包括猪舍的大小、结构、通风情况以及猪圈内的氨气和恶臭气体的生成和分布情况。
2. 设备选择根据猪舍的实际情况,选择适合的喷雾除臭设备。
需要考虑的因素包括设备的性能指标、工作原理、以及适用范围等。
3. 喷雾系统设计设计一套完整的喷雾系统,包括主要设备、管道、喷嘴等。
需要考虑的要点包括布局设计、布置方式、管道规格和材质选择等。
4. 设备安装根据设计方案,对喷雾除臭设备进行安装调试。
需确保设备的安装位置、连接方式以及管道布置等符合设计要求。
5. 系统调试对安装完成的喷雾系统进行调试,确保设备能够正常工作。
需要注意的是调试过程中需要确保设备的安全性和稳定性。
6. 运行管理设备调试完成后,进行系统的运行管理工作。
需要建立健全的运行管理制度,并保证设备的日常维护和保养。
三、设计方案1. 调研和勘察在进行调研和勘察工作时,需要对猪舍的实际情况进行全面了解。
首先需要考察猪舍的实际大小和结构,包括猪舍的总面积和高度,以及猪圈的布局和分布情况。
其次需要对猪圈内的氨气和恶臭气体的生成和分布情况进行详细调查,了解它们的来源和分布规律。
2. 设备选择在选择喷雾除臭设备时,需要考虑设备的性能指标、工作原理以及适用范围。
一般而言,采用高效的喷雾装置会是一种比较可行的方案。
3. 喷雾系统设计根据猪舍的实际情况,设计一套完整的喷雾系统。

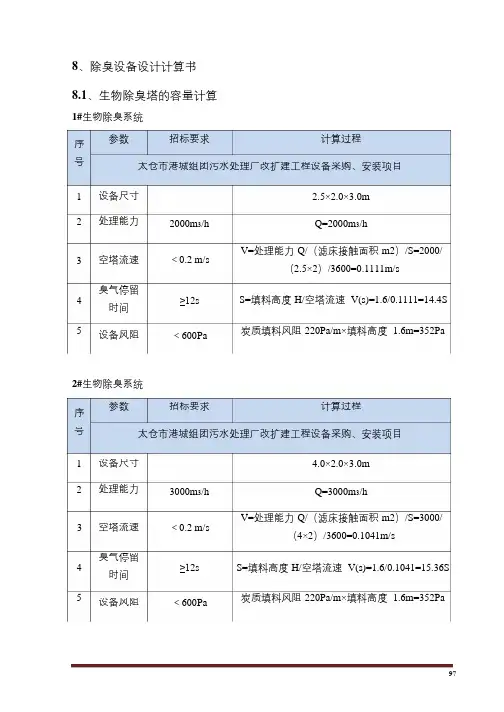

8、除臭设备设计计算书8.1、生物除臭塔的容量计算1#生物除臭系统参数招标要求计算过程序号太仓市港城组团污水处理厂改扩建工程设备采购、安装项目1 2 设备尺寸处理能力2.5×2.0×3.0m2000m3/h Q=2000m3/hV=处理能力Q/(滤床接触面积m2)/S=2000/(2.5×2)/3600=0.1111m/s3 空塔流速<0.2 m/s臭气停留时间45 ≥12s S=填料高度H/空塔流速 V(s)=1.6/0.1111=14.4S 炭质填料风阻220Pa/m×填料高度 1.6m=352Pa设备风阻<600Pa2#生物除臭系统参数序招标要求计算过程号太仓市港城组团污水处理厂改扩建工程设备采购、安装项目1 2 设备尺寸处理能力4.0×2.0×3.0m3000m3/h Q=3000m3/hV=处理能力Q/(滤床接触面积m2)/S=3000/(4×2)/3600=0.1041m/s3 空塔流速<0.2 m/s臭气停留时间45 ≥12s S=填料高度H/空塔流速 V(s)=1.6/0.1041=15.36S 炭质填料风阻220Pa/m×填料高度 1.6m=352Pa设备风阻<600Pa3#生物除臭系统参数招标要求计算过程序号太仓市港城组团污水处理厂改扩建工程设备采购、安装项目1 2 设备尺寸处理能力7.5×3.0×3.3m(两台)20000m3/h Q=20000m3/hV=处理能力Q/2(滤床接触面积m2)/S=10000/(7.5×3.0)/3600=0.1234m/s3 空塔流速<0.2 m/s臭气停留时间45 ≥12s S=填料高度H/空塔流速 V(s)=1.7/0.1234=13.77S 炭质填料风阻220Pa/m×填料高度 1.7m=374Pa设备风阻<600Pa4#生物除臭系统参数序招标要求计算过程号太仓市港城组团污水处理厂改扩建工程设备采购、安装项目1 2 设备尺寸处理能力7.5×3.0×3.0m(两台)18000m3/h Q=18000m3/hV=处理能力Q/2(滤床接触面积m2)/S=18000/(7.5×3)/3600=0.1111m/s3 空塔流速<0.2 m/s臭气停留时间45 ≥12s S=填料高度H/空塔流速 V(s)=1.6/0.1111=14.4S 炭质填料风阻220Pa/m×填料高度 1.6m=352Pa设备风阻<600Pa8.2、喷淋散水量(加湿)的计算生物除臭设备采用生物滤池除臭形式,池体上部设有检修窗,进卸料口,侧面设有观察窗等,其具体计算如下:1号除臭单元总风量:2000m 3/h ,设计 1套 8.0×5.0×3.0m 生物滤池除臭设备。
除臭设备施工方案一、项目背景介绍随着城市化进程的加快,城市污染问题日益严重,其中臭气污染成为城市环境治理的重要难题。
为解决臭气污染问题,需要采用除臭设备进行处理。
本项目拟对一处城市生活污水处理厂进行除臭设备的施工,以减少臭气的扩散和对周边居民的影响。
二、施工方案1.前期准备在开始施工之前,需要进行充分的前期准备工作。
首先,要进行地理勘测,确定合适的设备安装位置。
其次,要进行环境评估,评估施工对周边环境的影响,并采取相应的防护措施。
最后,要制定详细的施工方案,包括施工时间表、质量控制要求等。
2.设备安装根据前期准备的结果,确定合适的设备安装位置。
将除臭设备按照设计要求进行安装,包括固定设备、连接管道等。
在安装过程中,需要严格按照相关标准和要求进行施工,并进行质量检验。
3.管道连接将除臭设备与生活污水处理厂的管道进行连接。
确保连接处密封可靠,防止臭气泄漏。
在连接过程中,要注意管道的斜坡设计,以保证污水顺利流入除臭设备。
4.电气接线对除臭设备进行电气接线。
根据设备的电气图纸进行接线,确保接触可靠、安全。
接线完成后,进行电气测试,确保设备正常运行。
5.支撑和固定支撑和固定除臭设备,确保设备能够稳定运行。
根据设备特点和要求,采取合适的支撑和固定措施,防止设备发生位移和震动。
6.调试安装完成后,进行设备的调试工作。
根据设备的使用说明,进行各项功能的测试和调整,确保设备能够正常运行,并达到预期效果。
7.运行维护除臭设备安装完成后,需要进行运行维护工作。
定期检查设备运行状况,进行保养和维修工作。
根据设备的使用寿命和维护周期,制定相应的维护计划,并认真执行。
三、安全措施1.施工围挡在施工现场周围搭建围挡,确保施工区域与周边居民的隔离。
在围挡周边设置明显的警示标志,提醒行人注意。
2.通风设施施工过程中要保持良好的通风环境,避免有害气体的积聚。
开展高处作业时,要采取防护措施,确保作业人员的安全。
3.使用个人防护装备施工过程中,操作人员要佩戴适当的个人防护装备,包括安全帽、防滑鞋、防护手套等。

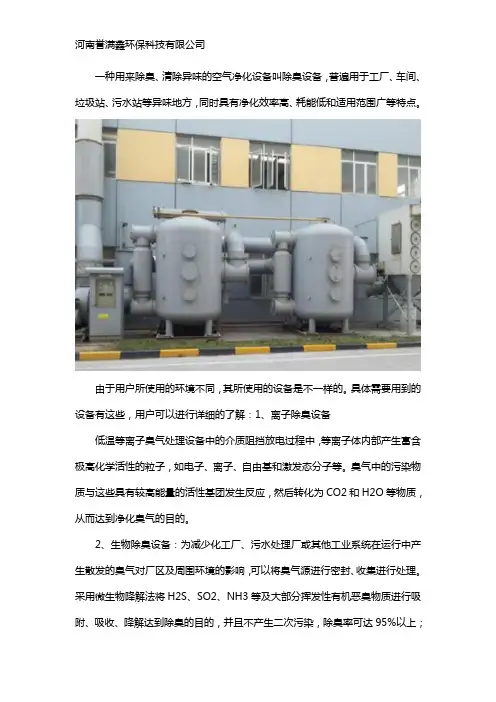

一种用来除臭、清除异味的空气净化设备叫除臭设备,普遍用于工厂、车间、垃圾站、污水站等异味地方,同时具有净化效率高、耗能低和适用范围广等特点。
由于用户所使用的环境不同,其所使用的设备是不一样的。
具体需要用到的设备有这些,用户可以进行详细的了解:1、离子除臭设备
低温等离子臭气处理设备中的介质阻挡放电过程中,等离子体内部产生富含极高化学活性的粒子,如电子、离子、自由基和激发态分子等。
臭气中的污染物质与这些具有较高能量的活性基团发生反应,然后转化为CO2和H2O等物质,从而达到净化臭气的目的。
2、生物除臭设备:为减少化工厂、污水处理厂或其他工业系统在运行中产生散发的臭气对厂区及周围环境的影响,可以将臭气源进行密封、收集进行处理。
采用微生物降解法将H2S、SO2、NH3等及大部分挥发性有机恶臭物质进行吸附、吸收、降解达到除臭的目的,并且不产生二次污染,除臭率可达95%以上;
3、光解除臭设备:光解式臭气净化装置利用特种紫外线波段(C波段),在特种催化氧化剂的作用下,将臭气分子破碎并进一步氧化还原的一种特殊处理方式。
同时根据不同的臭气成分配置多种复合惰性催化剂,大大提高臭气处理的速度和效率,从而达到对臭气进行净化的目的。
企业用户可根据自己的实际情况进行设备的选择。
在选择的时候如有不清楚的,可咨询河南誉满鑫环保科技有限公司的专业人员进行了解。
我们会为大家制定合理的安装方案,期待你的来电。

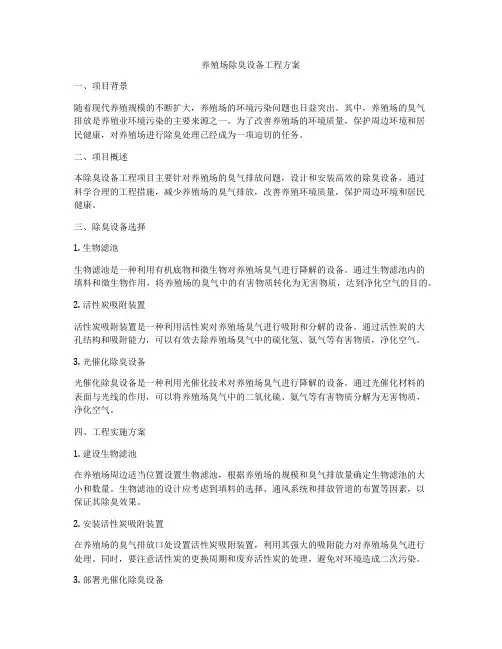

养殖场除臭设备工程方案一、项目背景随着现代养殖规模的不断扩大,养殖场的环境污染问题也日益突出。
其中,养殖场的臭气排放是养殖业环境污染的主要来源之一。
为了改善养殖场的环境质量,保护周边环境和居民健康,对养殖场进行除臭处理已经成为一项迫切的任务。
二、项目概述本除臭设备工程项目主要针对养殖场的臭气排放问题,设计和安装高效的除臭设备,通过科学合理的工程措施,减少养殖场的臭气排放,改善养殖环境质量,保护周边环境和居民健康。
三、除臭设备选择1. 生物滤池生物滤池是一种利用有机底物和微生物对养殖场臭气进行降解的设备。
通过生物滤池内的填料和微生物作用,将养殖场的臭气中的有害物质转化为无害物质,达到净化空气的目的。
2. 活性炭吸附装置活性炭吸附装置是一种利用活性炭对养殖场臭气进行吸附和分解的设备。
通过活性炭的大孔结构和吸附能力,可以有效去除养殖场臭气中的硫化氢、氨气等有害物质,净化空气。
3. 光催化除臭设备光催化除臭设备是一种利用光催化技术对养殖场臭气进行降解的设备。
通过光催化材料的表面与光线的作用,可以将养殖场臭气中的二氧化硫、氨气等有害物质分解为无害物质,净化空气。
四、工程实施方案1. 建设生物滤池在养殖场周边适当位置设置生物滤池,根据养殖场的规模和臭气排放量确定生物滤池的大小和数量。
生物滤池的设计应考虑到填料的选择、通风系统和排放管道的布置等因素,以保证其除臭效果。
2. 安装活性炭吸附装置在养殖场的臭气排放口处设置活性炭吸附装置,利用其强大的吸附能力对养殖场臭气进行处理。
同时,要注意活性炭的更换周期和废弃活性炭的处理,避免对环境造成二次污染。
3. 部署光催化除臭设备针对养殖场的特殊情况,在需要的地方部署光催化除臭设备,通过光催化技术对臭气进行降解处理。
光催化除臭设备可以根据具体情况灵活设置,以保证最佳的除臭效果。
五、项目效益分析1. 改善养殖环境通过本除臭设备工程项目的实施,可以有效减少养殖场的臭气排放,降低养殖环境的污染程度,保护周边环境和居民健康。
有限公司除臭设备项目技术方案一、总则1. 工程概况:2. 设计条件:3. 相关规范:二、现场气候条件:三、废气风量:四、设备工艺方案叙述:五、活性炭塔的介绍:1. 活性炭塔设计:六、活性炭设备操作说明1. 系统开启2. 系统关闭七、设备操作流程八、废气系统电控盘操作说明九、设备日常巡检说明十、设备保养事项十一、废气设备规格表:十二、生产安装进度计划表:十三、供货范围十四、安装、调试与实验十五、系统运行技术服务十六、质量保证及服务承诺总则:1. 工程概况:XXX城市生活垃圾焚烧发电BOT项目。
工程名称:工程地点:XXX,市生活垃圾处理厂东。
工程内容:垃圾仓内的臭气处理项目。
2. 设计条件:在焚烧炉停炉检修时,垃圾仓内为正压,垃圾仓内由垃圾产生的H2S、NH3、甲硫醇等臭气在空气中凝聚外溢,垃圾仓内的臭气经设置在垃圾仓上部的风管及排风口吸出,总风量为45000m3/h,送入活性炭吸附式除臭装置处理;3. 相关规范:1、《中华人民共和国环境保护法》2、有关的环保设计手册及规范。
3、《三废处理工程技术手册》;4、《废气工程设计手册》5、《大气污染物综合排放标准》GB16297-19966、《工业通风设计规范》7、《恶臭污染物排放标准》GB14554-19934. 设计排放标准:根据国家GB16297-1996大气污染物综合排放标准针对臭气一般排放烟囱高度不得低于15m,并且另外还应高出周围200m半径范围的建筑5m 以上,不能达到该要求的排气筒,应按其高度对应的要求排放速率标准值严格50%执行。
在此项目、现场气候条件中要求排放高度20m;二1)气温极端最高温度:38.1℃极端最低温度:-39.5℃2)地震基本烈度:6度洗涤塔安装地点:室外三、废气风量:总处理废气量为45000m3/h,气体平均浓度设计参数为:≦ 10.0 mg/m3处理量为24000 m3/h 的活性炭除臭装置2 套。
一次装填活性炭连续使用时间≥30 天。
臭气沿程流动阻力损失﹤1000Pa。
四、设备工艺方案叙述臭气经收集后,在风机负压作用下进入活性炭吸附器。
活性炭吸附是利用活性炭的多孔性,存在吸引力的原理而开发的。
由于固体表面上存在着未平衡饱和的分子力或化学键力,因此当此固体表面与气体接触时,就能吸引气体分子,使其浓集并保持在固体表面,这种现象就是吸附现象。
本工艺所采用的活性炭吸附法就是利用固体表面的这种性质,当废气与大表面积的多孔性活性炭相接触,废气中的污染物被吸附在活性炭固体表面,从而与气体混合物分离,达到净化的目的。
1.活性炭吸附塔为处理设备基本结构包括: 废气入口、废气出口、活性碳床、初级过滤网、支撑底座、活性碳填料口、活性碳卸料口等.系统的流程为: 废气从活性炭塔入口进入,经过初级过滤网将粉尘过滤掉,以防止粉尘堵塞活性碳, 然后经过活性炭床,废气成分被活性炭吸附。
2.活性炭塔废气处理原理: 废气中含有可被活性炭吸附的污染成分,废气经过初级过滤网的过滤将粉尘滤掉,再经过活性炭滤床,活性炭是一种物理吸附方式,每一粒炭都可提供极大的比表面积(∮ 4*8mm的单粒炭)废气经过活性炭时,污染成分被活性炭吸附下来,干净的空气排放,因活性炭是一种物理吸附的方式,所以活性炭会存在一个饱和状态,即炭对每种不同的物质的吸附容量也会不同,活性炭吸附饱和后不会再吸附污染物,且会大大增加系统的压损,所以活性炭需定期更换,另外活性炭初期的吸附效率非常高,但会随着时间的推移,吸附的污染物越来越多而降低吸附效率,设备配置压差表即是为了可观察活性炭滤床的压损,当增加到一定值时更换活性炭,以便系统持续运行。
五、活性炭塔的介绍:活性碳塔内置活性碳,利用活性碳的微孔结构吸附有机废气。
达到90%以上的去除率,但存在吸附时效性,即在有效吸附时间内有较高的去除率,所以需要定期更换活性碳,设备空塔气速为气体通过吸附塔整个横截面积的速度,空塔气速的选择,不仅直接决定了吸附器的尺寸和压降的大小,而且还会影响吸附效率,气速很小,则吸附塔尺寸很大,不经济;气速过大,则压降会增大,使吸附效率受到影响,最适宜的空塔气速为0.2~1.2m/s ,依此经验结论,本设计依我公司经验空塔流速为V=0.4m/S,另外气体去除率的高度也同样受气体在塔内的滞留时间影响,同样填料高度越高,对应的压损越大,风机的能耗也越高;另外一般活性炭的吸附饱和时间为60 天左右,因空气中的水分也会被吸附,建议60 天作为更换周期,保障90%的处理效率;1. 活性炭塔设计:活性炭吸附设计参数系统总风量为24000CM。
H 采用以下参数设计。
a. 吸附速度0.4M/sec ,Q=A*V (风量=截面积*流速)穿透截面积=24000/60/60/0.4=16.66 M 2活性炭层:设计4 层2设计面积:2.4m*2m*4=19.2 ≥16.66 M 2实际风量:19.2*0.4*60*60=27648CMH实际流速:0.347m/s打开风门打开电开启风b. 考虑经济性能活性炭炭量设计为2300KG,活性碳槽厚度采用200mm=0.2M所以活性碳槽体积为19.2 × 0.2=3.84 m 3所以活性碳每层的填充量为,3.84/4=0.96 m3*0.6Kg/ m3=0.576T=576KG,3即0.96 m3*4 个层=2304KG 约2300KG即:每层为2.4*2*0.2M 。
活性碳塔尺寸为:L4150*W2400*H204。
0进出口为D850。
六、活性炭设备操作说明1. 系统开启(1) 打开对应需要运行风机入口的风门。
(2) 打开电源。
(3) 设定压差,启动风机。
(4) 确认排气状态。
2.系统关闭(1) 关闭系统风机(2) 关闭风门。
(3) 关闭电源。
七.设备操作流程活性炭吸附塔(标准操作程序)系统启动前检查检查活性炭及离心风开启或关无法正常开启或关若设备故障通知将风机启动切至变频若无法变频启动,检查系统是否正常运系统正常运作无法正常运作排除变频器故障,通知通知维修人员维八.废气系统电控盘操作说明风机采用变频器控制,ON/OFF?起停控制。
(1) 控制流程:风机ON/OFF按钮控制, 盘面设ON/OFF/TIRP。
(2) 风机变频器故障时,故障指示灯亮。
(3) 变频器可由手动电位器调速以达到风量的控制。
(4) 盘内预留风机状态及故障干接点供远程监控。
九.设备日常巡检说明性炭过滤网十. 设备保养事项活性碳塔的保养主要是活性碳及过滤网的更换。
主要依据活性碳塔上的压差表测量活性碳塔出入口压差值的变化来判定更换时间。
该压差表量程为0-1000Pa。
1. 活性碳塔的压损增大的原因分析:(1) 活性碳塔体因脏污颗粒(切片、研磨、灰尘、活性碳粉粒、水气等其它物)堵塞造成压损增大。
(2) 过滤网阻挡大于5 微米以上颗粒造成压损表逐渐增大。
(3) 活性塔吸收达到饱和造成压损增大。
另活性碳塔的自身粉粒或来自外界的脏污颗粒填塞活性间隙造成压损增大。
(4) 以上原因造成活性碳出入口压差值增大。
进而使系统压损增加风量损失处理效果下降。
2. 活性碳及过滤网的更换(1) 活性碳更换:从时间来看:活性碳(包括过滤网)的使用具有时效性,使用时间长滤网已经堵塞,活性炭饱和时即不具备处理废气能力。
活性碳塔出入口总压差超过设计范围时即需要更换,(2)更换方法:先卸料:更换时先切换至备用活性碳塔。
1)准备好足够可装废弃的口袋大约,用扳手拆开底部卸料口上的螺丝,抽出封板。
让活性碳掉落到导料箱里,同时用口袋盛装料。
直至卸完塔内活性碳后锁好卸料口封板。
2)填料:打开顶部填料口,从上部填入活性碳颗粒,填好后关闭填料口,完成换料过程。
(3)废弃的活性碳请交给有相关活性炭废料回收部门处理。
(4)过滤网的更换与活性碳同时。
1)过滤网更换条件为:A 过滤网的使用时间达(设计使用时间)90 天以上(实际要根据工况情况而定)。
B 活性碳与过滤网总压损根据换气量不同压力也不一样,常规阻力大约600-1500Pa。
2)更换方法:打开过滤网框封板,抽出过滤网,然后放入新的过滤网。
3 )请将废弃的过滤网用塑料包装好妥善放置,不可当成生活垃圾丢掉,以免造成二次污染或危害3. 活性碳塔内的清理用久的活性碳塔内会积累一些污垢使内部压损变大。
需定期清理,可在更换活性碳时进行。
一、废气设备规格表:十二、生产安装进度计划表:1、生产进度编排:抓好施工准备工作,编制切实可行的施工进度计划,对准备工作应建立严格的责任和检查制。
做到有计划、有分工、有布置、有检查,确保按期完成。
公司抽调骨干力量,组建工程项目部,公司优先安排人力、物力,确保按计划竣工保证质量,每道工序自检合格报甲方或OPSC复核,做到安装分项、分部工程一次成优,避免返工,用高质量保证进度。
实行全面计划管理,坚持均衡生产施工,定期组织召开生产、技术会议,保证计划的实施。
实行任务包干责任制,多劳多得,奖惩分明,关键时段组织突击,三班倒作业,在保证质量的前提下加快施工进度。
精心组织、合理安排、超前预测及时解决施工中可能发生的劳动力、机具设备、工序交接、材料等方面的矛盾,使施工始终紧张有序、有条不紊地进行。
为保证供货及安装调试进度,保证工程按质按量圆满完成,我们将在保证制造及安装质量的基础上严格控制工期,并制定工期进度的相关经济奖惩制度。
项目实施过程中,项目负责人将定期或经常向业主和监理汇报工作进度,最终确保工程能够按期保质保量完成。
2. 施工组织方案:本项目施工组织方案包含了项目组织计划、供货计划、进度工期安排计划、人员安排、质量和安全保障措施、文明施工的管理措施等。
2-1 、项目实施前期准备工作如我们中标,在签订合同后将保证按照合同的规定,准时提供货物、配件、材料及工具,并负责所供货物、配件、材料及工具的包装、运输及安装调试。
为此,在收到中标通知书后, 我们将立即组织有关技术人员到安装现场核实货物安装现场实况和具体的数量。
并按核实后数量及要求签订合同供货。
确保所有货物能符合现场安装要求,满足项目使用需要。
2-2 、各部件生产施工计划依据工期要求,结合本单位的实际生产能力和本项目的工期进度要求,安排总进度计划和各部件生产施工计划,设备及系统的安装工艺及技术措施。
系统的安装、调试将严格按照有关技术要求、国家标准和行业规范进行。
整套设备均为一体化结构,在出厂前已全部加工拼装完毕。
工地现场只需将主体设备就位至基础位置即可。
我们将按照合同的技术要求以及进度计划的时间安排,派出足够的具备相关的专业知识及技术水平的专业工程师及安装人员,负责现场安装、调试和试运行工作。
派出的技术人员都具有安装和调试相关设备5 年以上丰富的工作经验,完全具备了相关的专业知识及技术水平,熟悉设备的规格、技术指标及安装工艺,有足够能力安装设备,确保其通过验收。
