液压系统的故障诊断与维修液压系统是一种通过液体传递能量的系统，广泛应用于机械设备、工业生产以及航空航天等领域。

然而，由于液压系统的复杂性，故障的发生是不可避免的。

因此，了解液压系统的故障诊断与维修方法是非常重要的。

本文将详细介绍液压系统故障的常见原因和诊断方法，以及维修时需要注意的事项。

液压系统故障的常见原因：1.液压油污染：液压系统使用的液压油很容易受到外界污染物的影响。

污染物可能会阻塞液压油滤器，造成液压油的流动不畅，从而引起系统故障。

2.密封件老化：液压系统中的密封件容易随着时间的推移而老化。

老化的密封件会导致液压系统的泄漏，从而影响系统的正常运行。

3.高温问题：液压系统在长时间高温环境下运行，容易导致液压油温度过高，进而引起油封老化、内部泄漏等故障。

4.压力不稳定：液压系统的压力不稳定可能是由于泵的磨损、溢流阀不正常或是负载不平衡等原因造成的。

液压系统故障的常见诊断方法：1.检查液压油质量：首先需要检查液压系统中的液压油质量，判断是否被污染。

可以通过取样检测、化学分析等方法来确定液压油的质量，并及时更换污染严重的液压油。

2.检查泄漏问题：液压系统的泄漏问题是常见的故障之一。

通过检查液压系统中的密封件、管路连接等部位，找到泄漏的原因，并及时修复或更换受损的部件。

3.检查压力问题：如果液压系统的压力不稳定，可能是由于泵的磨损、溢流阀调节不当等原因造成的。

可以通过测量和调整压力来解决压力不稳定的问题。

4.检查液压系统的工作温度：液压系统长时间高温运行可能导致液压油老化，进而引起系统故障。

可以通过安装温度传感器，监测液压系统的工作温度，并及时采取降温措施。

液压系统维修需要注意的事项：1.安全第一：在进行液压系统维修时，必须确保安全。

断开电源，并将液压系统的压力释放完全，避免意外发生。

2.准备工具和备件：在进行液压系统维修前，需要准备好相应的工具和备件。

这样可以在需要时迅速更换受损的零部件，提高维修效率。

液压系统的故障诊断与维修可以分为以下几个步骤进行：第一步：了解液压系统的基本原理和工作原理。

只有对液压系统的工作原理有全面的了解，才能更好地进行故障诊断和维修。

液压系统的主要组成部分有液压泵、液压阀、缸和管路等。

第二步：分析故障现象。

当液压系统出现故障时，需要先对故障现象进行分析，确定故障的具体表现，例如是液压系统工作缓慢、压力不稳定、泄漏等。

第三步：检查液压系统的油路和管路。

液压系统可能会因为管路连接不良、管路堵塞、油路中有混入杂质等问题而出现故障。

需要检查液压系统的油箱、滤芯、油泵、液压阀等部分，确保其正常工作。

第四步：检查液压泵。

液压泵是液压系统的核心部件，如果液压泵出现故障，可能导致整个液压系统无法正常工作。

需要检查液压泵的输入轴和输出轴、密封件、油封等部分，确定其是否正常工作。

第五步：检查液压阀。

液压阀是控制液压系统工作的关键部件，如果液压阀出现故障，可能导致液压系统压力不稳定、无法正常工作等问题。

需要检查液压阀的插装形式、阀芯、密封圈等部分，确保其正常工作。

第六步：检查液压缸。

液压缸是液压系统输出力或运动的执行器，如果液压缸出现故障，可能导致液压系统无法正常输出力或运动。

需要检查液压缸的活塞和活塞杆、密封圈、密封垫等部分，确保其正常工作。

第七步：排除故障并维修。

在诊断出液压系统故障的具体原因后，需要根据具体情况进行相应的维修措施。

可能需要更换磨损严重的零部件、修复漏油的管路、清洗污染的油路等。

维修液压系统时需要注意以下几点：1. 安全第一：在进行液压系统的维修时，要注意使用安全措施，如戴防护眼镜、手套等，防止受伤。

2. 细心观察：在拆解液压系统时，要仔细观察每个零件的磨损程度和损坏情况，以便及时更换。

3. 保持清洁：液压系统内部对油品的洁净度要求较高，因此在维修时要保持工作环境的清洁，并使用洁净的工具和材料。

4. 注意维修记录：在进行液压系统的维修时，要对维修过程进行记录，包括故障原因、维修方法和更换的零部件等，以备后续查阅。

液压系统中的故障诊断与维修液压系统是机械领域中广泛应用的技术，它利用油液作为能量传输媒介来控制和驱动各种机械部件。

然而，由于其复杂的结构和工作原理，液压系统在长期使用中容易出现各种故障，给工作带来困扰。

因此，在液压系统的维护和维修中，摸清故障原因并及时排除，是维持系统正常运行的关键步骤。

许多液压系统故障可以通过简单的观察和判断来确定，例如，液压机不能正常工作或在使用过程中产生异常噪声。

然而，更多的故障需要更为精确的诊断工具和技术。

过去，操作员必须花费时间和努力来精确检查各个传感器和控制器的输出，以确定故障原因。

今天，有许多电子工具可以帮助操作员轻松地找出多数故障，并加快故障排除的效率。

在液压系统的故障排除中，故障检修工具是必不可少的。

比如，在排查液压系统的泄漏故障时，可采用振动检测法，通过感应和分析振动信号来确定泄漏位置。

另外，液压系统的压力与流量检测工具，也可以用来检查液压系统的压力和流量是否在设备的额定范围内，以确定液压系统中的故障原因。

此外，在液压系统的故障排除中，需要使用维修手册和实例，这有助于技术人员识别和理解流程，从而确定故障的根本原因。

在维修液压系统的过程中，也需要掌握基本的散热知识，因为在长时间工作之后，油液温度会上升，由于温度不断上升，油液会发生氧化反应，造成系统故障。

因此，要对液压系统进行适时的冷却和换油处理，以确保系统长期正常运行。

对于一些比较复杂的故障，例如液压系统中的闸阀堵塞故障，我们需要对液压系统的流程进行全面的检查和分析，需要仔细查看系统的主要组成部分，并指出在液压参考系统中出现问题的可能性。

重要的是，应该通过对液压系统压力和流量等参数进行定量分析来识别出闸阀系统中可能存在的问题。

这样做可以识别系统的主要问题，并提供相应的解决方案。

在每次检修液压系统之前，首先需要对工具和技术进行全面的评估，了解液压系统的结构和控制方式，同时也要掌握液压系统的基本原理和工作方式，从而使我们更好地理解故障和液压系统的工作状态。

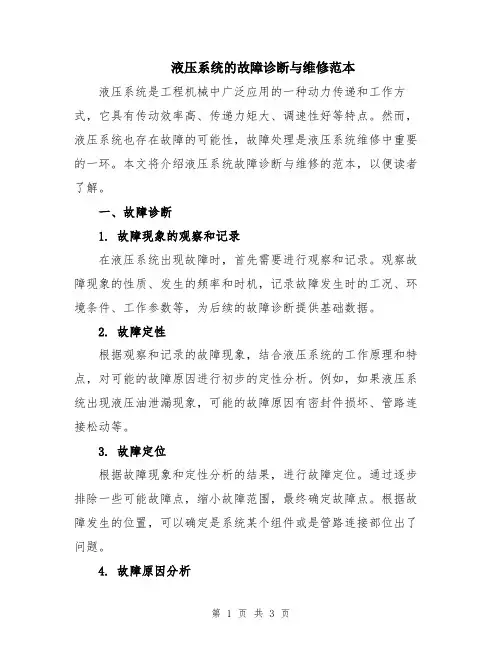

液压系统的故障诊断与维修范本液压系统是工程机械中广泛应用的一种动力传递和工作方式，它具有传动效率高、传递力矩大、调速性好等特点。

然而，液压系统也存在故障的可能性，故障处理是液压系统维修中重要的一环。

本文将介绍液压系统故障诊断与维修的范本，以便读者了解。

一、故障诊断1. 故障现象的观察和记录在液压系统出现故障时，首先需要进行观察和记录。

观察故障现象的性质、发生的频率和时机，记录故障发生时的工况、环境条件、工作参数等，为后续的故障诊断提供基础数据。

2. 故障定性根据观察和记录的故障现象，结合液压系统的工作原理和特点，对可能的故障原因进行初步的定性分析。

例如，如果液压系统出现液压油泄漏现象，可能的故障原因有密封件损坏、管路连接松动等。

3. 故障定位根据故障现象和定性分析的结果，进行故障定位。

通过逐步排除一些可能故障点，缩小故障范围，最终确定故障点。

根据故障发生的位置，可以确定是系统某个组件或是管路连接部位出了问题。

4. 故障原因分析确定故障点之后，需要对故障原因进行详细分析。

根据故障点的特点和液压系统的工作原理，分析故障原因可能是由于材料疲劳、流体污染、操作不当等不同的原因导致。

5. 故障复现和验证为了确保故障分析的准确性，需要对故障进行复现和验证。

可以采取模拟试验的方式进行，通过加装仪器设备、更换液压元件等方式，复现故障现象，并进行验证分析。

二、故障维修1. 维修前的准备工作在进行液压系统维修之前，需要进行充分的准备工作。

包括清洗液压元件、备齐维修所需的工具和备件，做好安全防护措施等。

2. 故障部件的拆解与修理确定故障点之后，需要将相关的液压元件进行拆解和修理。

根据故障原因的分析，可能需要更换密封件、修复液压阀、加固管路连接等。

3. 维修部件的调试和安装修理好故障部件之后，需要进行调试和安装。

调试液压元件时，要注意调整液压元件的位置、工作参数等，确保其正常工作。

4. 维修后的测试与验证在维修完成之后，需要对液压系统进行测试和验证，以确保其正常工作。
