加工EQY11290 汽车变速箱后面孔系钻削组合机床设计EQY-112-90 汽车变速箱后面孔系钻削组合机床设计中文摘要本次的设计题目为 EQY11290 汽车变速箱后面孔系钻削组合 机床设计。
汽车变速箱零件上的孔数多，如果采用普通的钻床加工 效率低，精度也比较低。
特别是对于生产批量大的工件，采用专用 的钻孔组合机床能提高生产率和精度。
首先是组合机床的总体设 计，包括制定工艺方案、确定机床配置形式、制订影响机床总体布 局和技术性能的主要部件的结构方案。
主要工作是“三图” （加工 零件工序图、加工示意图和机床联系尺寸总图）的设计和绘制，这 些是组合机床设计的基础。
机床联系尺寸图有很多是标准组件，如 动力滑台、侧底座等。
再来就是技术设计，主要是多轴箱装配图、 夹具设计及其装配图。
机床多轴箱设计，是本次设计的重点。
多轴 箱中各个轴的选择和分布是最为关键的也是难点之一，这要根据被 加工零件的结构特点及所要加工孔的情况合理地布置各个主轴及 传动轴。
此外，通过计算各轴工作时所要的功率、扭矩合理地设计 各个轴的大小。
由于组合机床的自动化程度较高，因而组合机床的 夹具和通用机床的夹具是有所不同的，因此采用液压机构进行夹 紧，并采用连动销定位。
关键词：组合机床，多轴箱，夹具。
Design the moduler machine to drill the holes of the speed controller box of The automobiles EQY11290s in the back of departmentAbstractThe design topic is design the moduler machine to drill the hole of the speed controller box of The automobiles EQY11290s in back of department .Because the automobile become soon box has so much holes , if the common drill machines are adopted to drill the holes ,the efficiency will be low and the accuracy is also lower.Especially for produce the quantity of work piece, adopted the combine machine for drill can raise the rate of production and accuracies appropriatively. It is the overall designing which makes up the lathe at first, What this part will be done is how to design and draw the " three pictures"( processing part process picture, process sketch map, lathe get in touch with size general drawing ), these make up the foundation of designing of the lathe . The lathe get in touch with size general drawing has a lot of standard module, such as power slippery platform, incline base part etc .Socend It is the technique designing, mainly the lathe many axle case designing and the lathe’s tongs design and it’s assembles the diagram. the focal point of the many axle case designing, and it each choice and distribution of axle is the most key, so calculate every axle power, torsion wanted design each size of axle rational when working. Through analyse and process the situation of the hole, design the distribution of the main shaft..Because the automation degree of the moduler machine is higher, making up lathe’s tongs and ordinary tongs of lathe are different, adopt hydraulic pressure organization clamp, and adopt and move and sell and make a reservation in succession.Key Words: modular machine,multiple spindle加工EQY11290 汽车变速箱后面孔系钻削组合机床设计case,fixture第一章 绪 论众所周知， 机床的用途十分广阔， 在国民经济中所起的作用极为重要。
目录课程设计题目与其设计要求 (2)系统工况分析与方案选择 (2)液压元件的计算与方案选择 (4)主要部件的结构持点分析与强度校核 (4)液压系统验算 (10)课程设计简讯小结 (11)参考文献 (12)1 •课程设计题目与要求设计一台汽午变速箱箱体孔系镇孔专用组合机床的液压系统。
要求该组合机床液斥系统要完成的工作循环是：夹具夹紧匚件T匸作台快进T匸作台1工进T匸作台2工进T终点停留T工作台快退-工作台起点停止-夹具松开工件。
该组合机床运动部件的重虽（含工作台的藝轴箱等部件）为2OOOON,快进.快退速度为6m/min・1匸进的速度为800*1000 mm/min. 2 11进的速度为600~800mm/min.匸作台的导轨采用山型一平而型组合导轨支撑方式：夹具夹紧缸的行程为25mm。
夹紧力在20000^14000之间可调.夹紧时间不大于1秒钟。
2、工况分析首先根据已知条件.绘制运动部件的速度循环图.然后讣算各阶段的外负戦并绘制负载图c液斥缸所负外负载F包括三种类型，即=卄）G—运动部件重力：30000NF-导轨摩擦系数。
取动摩擦系数为0.1,静摩擦系数为0. 上式中为静摩擦阻力，为动摩擦阻力。
■=,式中g为重力加速度，为加速或减速时间，一般为时间内的速度变化址•・・=6122N根据上述汁算结果.列出各阶段所受的外负載•并画出如下图所示的负载循环图表1-1工作循环各阶段的外负载工作循环外负载F（N）工作循环外负载F （N）启动、加速F=F+F12122N工进F=F+F23OOON快进F=F6000N快退F=F3000N3・拟定液压系统原理图（1）确定供油方式考虑到该机床在工作进给时负载较大，速度较低。
而在快进、快退时负载较小.速度较商。
从节省能虽、减少发热考虑.泵源系统宜选用双泵供油或者变虽泵供汕°木设汁采用带压力反馈的限压式变址叶片泵c（2）夹紧回路的选择采用二位四通电磁阀來控制夹紧.松开换向动作时.为了避免工作时突然失电而松开.应采用失电夹紧方式。
目录摘要 (3)Abstract (4)第1章拟定机床总体设计方案 (5)1.1 零件分析 (5)1.1.1 零件的工艺分析 (5)1.1.2 被加工零件的加工精度 (5)1.1.3 被加工零件的特点 (5)1.1.4 零件的生产批量 (5)1.2 制定工艺方案应考虑的问题 (5)1.2.1 组合机床常用工艺方法能达到的精度及表面粗糙度 (6)1.2.2 确定工艺方案的原则及注意问题 (6)1.2.3 粗、精加工工序的安排 (6)1.2.4 工序集中与分散的处理 (6)1.2.5 制定工艺方案时孔中心距的问题 (6)1.2.6 定位基准及夹压点选择 (6)1.2.7 选择定位基准的原则及应注意的问题 (6)1.2.8 确定夹压位置应注意的问题 (7)1.3 工艺分析 (7)1.4 确定机床的配置形式 (7)1.5 确定切削用量及刀具的选择 (9)1.5.1 组合机床切削用量的选择特点 (9)1.5.2 确定切削用量应注意的问题 (10)1.5.3 复合刀具切削用量的选择 (10)1.5.4 选择切削用量时，应注意零件生产批量的影响 (10)1.5.5切削用量选择应有利于多轴箱的设计 (10)1.5.6 选择切削用量时，还必须考虑所选动力滑台的性能 (10)1.6 组合机床切削用量选择及计算 (10)第2章加工零件工序图 (12)2.1 被加工零件工序图的作用和要求 (12)2.2 绘制被加工零件工序图的注意事项 (13)第3章被加工零件加工示意图 (14)3.1 加工示意图的作用和内容 (14)3.2 加工示意图的画法及注意事项 (14)3.3 选择刀具、工具、导向装置 (14)3.3.1 刀具的选择 (14)3.3.2选择导向类型、形式和结构 (15)3.4 初定主轴类型、尺寸、外伸长度和选择接杆 (15)3.5 确定动力部件的工作循环行程 (16)3.6 其他应该注意的问题 (18)第4章机床联系尺寸图 (18)4.1 动力部件的选择 (19)4.2 具体动力部件的选择 (20)第5章编写生产率计算卡 (22)5.1 理想生产率Q1 (22)5.2 实际生产率Q (22)5.3 机床负荷率 负.................................... 2错误！未定义书签。

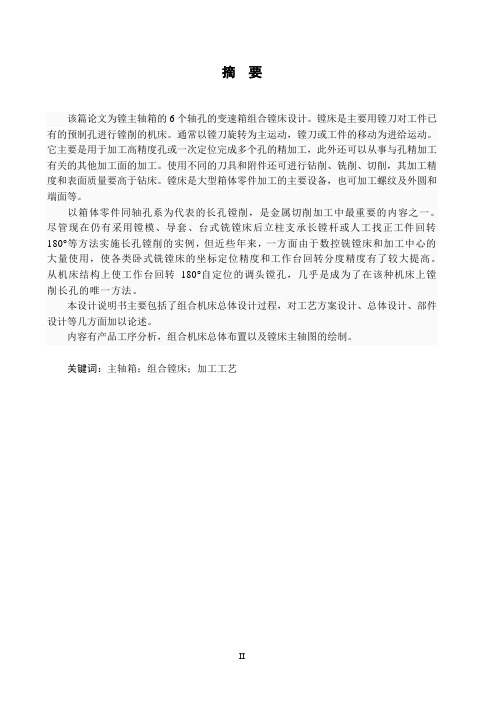

1.1 组合镗床研究背景按照实际生产的要求，结合加工，一般来说，它是一个很常见的零件，加上一些小部分的特殊零件，从而形成有效的专用机床。
一个孔的加工和一个平面的加工都是应用的组合机床。
如今，仪器的生产，汽车行业，军工等等行都需要是用组合机床。
在不远的将来，我们需要更高的精度，更高的速度，复合化，高科技量并且更加环保的组合机床。
这时候有2类样式制造出1台满足加工要求的机床，第1步是依据要求开展设计，许多工厂总用的则是这个。
第2步，然而组合机床在机械加工领域里用的比较多，大部分人依照工作的经历，结合机床本身性能，研究出了加工特色，一些行业里来说，结构相似的组合机床，就设计成通用车床，这就是专门的组合机床。
允许运用组合机床不用经常展开加工，大批量的生产出来，根据被加工件的需要，把夹具和刀具配置在机床上，这样的机床就会有很高的效率。
最近的这些年，因为国家出台了较新的规定，使机床达到修理的简便，市场上能买到的零件是大家经常更换的。
1.2 组合机床的特点大家把我设计的机床和一般机床，以与特殊机床这三类机比对，其特色是：1、在上述中，很多工厂采用市场上容易买到的零件，由于价格比较便宜，零件易损坏，厂家花钱比较少，产值还算可观。
2、大部分机床在制造期间需要刀库容量大，企业对他的性价比提出较高水平，使他加工速度大于常见机床，具有经济。
耐用。
又实惠。
3、一开始模块化机床的通用的部件设计非常谨慎，大部分零部件都能达到你想要的水平，另外某些大型企业是非常专业的生产厂家，其构造平稳，作业期间是比较稳定的，工作时十分便捷，后期进行维护时过程也很简单。
4、用这台机床操作一些零部件期间，必须用这台机器指定的其他零部件来加工，让其质量得到保证，这样对操作员工的技术要求降低很多。
1.3 本课题研究的目的与意义它可以在变速器轴和齿轮等零件以与别的零部件把他们相连其让他们融为一体，大部分零件的安装方位是准确的，还能确保上述零件安装的稳定性，齿轮箱铸铁有沙眼，影响他的使用寿命，让其性能不稳定，使其沙眼处易破损。
液压与⽓压传动课程设计说明书⼀、设计题⽬及其要求1、1题⽬：设计⼀台汽车变速箱体孔系镗孔专⽤组合机床的液压系统。
要求该组合机床液压系统要完成的⼯作循环是：夹具夹紧⼯件～⼯作台1快进～⼯作台2⼯进～终点停留～⼯作台快退～⼯作台起点停⽌～夹具松开⼯件。
该组合机床运动部件的重量（含⼯作台基多轴箱）为20000N，快进、快退速度为6m/min，⼀⼯进的速度为800～1000mm/min，⼆⼯进的速度为600～800mm/min，⼯作台的最⼤⾏程为500mm，其中⼯进的总⾏程为300mm，⼯进是的最⼤轴向切削⼒为20000N，⼯作台采⽤⼭字形～平⾯型组合导轨⽀撑⽅式，夹具夹紧缸的夹紧⾏程为25mm，夹紧⼒在20000～14000N之间可调，夹紧时间不⼤于⼀秒钟。
依据以上题⽬完成下列设计任务：1）、完成该液压系统的⼯况分析，系统计算并最终完成该液压系统⼯作原理图的⼯作；2）、根据已完成的液压系统⼯作原理图选择标准液压元件；3）、对上述液压系统钟的液压缸进⾏结构设计，完成液压缸的相关计算何部件装配图设计，并对其中的1～2个⾮标零件进⾏零件图设计。
1、2明确液压系统设计要求本组合机床⽤于镗变速箱体上的孔，其动⼒滑台为卧式布置，⼯件夹紧及⼯进拟采⽤液压传动⽅式。
2、夹紧时间不⼤于⼀秒钟，按⼀秒计算。
3、属于范围数值取中间值。
⼆、⼯况分析2、1动⼒滑台所受负载见表2-1，其中静摩擦负载：=Ffsµ×20000N=3600Ns=G动摩擦负载：=Ffdµ×20000N=2400Nd=GF /KN 惯性负载： N N t v gG F 10202.01.08.920000=?=??=α式中 s µ、d µ，分别为静、动摩擦因数，考虑到导轨的形状不利于润滑油的储存，分别取s µ=、d µ=。
v ?，启动或者制动前后的速度差，本例中v ?=st ?，启动或者制动时间，取t ?=2、2由表1-1和表2-1可分别画出动⼒滑台速度循环图和负载循环图如图2-1和2-2 6图2-2三、确定主要参数3、1 进给缸参数确定1）组合机床属于半精加⼯机床，初选系统⼯作压⼒为为使滑台快进快退的速度相等，并减⼩液压源的流量，将液压缸的⽆杆腔为主⼯作腔，采⽤差动连接，则液压缸的内径D 与活塞杆直径d 的关系为D=2d 。
