液压系统的元件符号

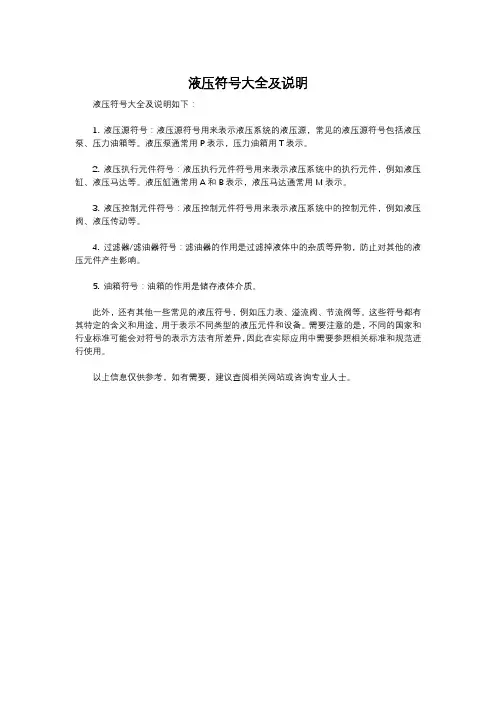

液压符号大全及说明
液压符号大全及说明如下：
1. 液压源符号：液压源符号用来表示液压系统的液压源，常见的液压源符号包括液压泵、压力油箱等。

液压泵通常用P表示，压力油箱用T表示。

2. 液压执行元件符号：液压执行元件符号用来表示液压系统中的执行元件，例如液压缸、液压马达等。

液压缸通常用A和B表示，液压马达通常用M表示。

3. 液压控制元件符号：液压控制元件符号用来表示液压系统中的控制元件，例如液压阀、液压传动等。

4. 过滤器/滤油器符号：滤油器的作用是过滤掉液体中的杂质等异物，防止对其他的液压元件产生影响。

5. 油箱符号：油箱的作用是储存液体介质。

此外，还有其他一些常见的液压符号，例如压力表、溢流阀、节流阀等。

这些符号都有其特定的含义和用途，用于表示不同类型的液压元件和设备。

需要注意的是，不同的国家和行业标准可能会对符号的表示方法有所差异，因此在实际应用中需要参照相关标准和规范进行使用。

以上信息仅供参考，如有需要，建议查阅相关网站或咨询专业人士。

常用液压图形符号1. 液压泵液压泵是液压系统的动力源，用于将液体压力能转换为机械能。

图形符号通常为一个带有箭头的圆形，箭头指向泵的出口。

2. 液压马达液压马达将液体压力能转换为旋转机械能，其图形符号与液压泵类似，但箭头指向泵的入口。

3. 液压缸液压缸是执行直线往复运动的装置，图形符号为一个矩形，两端带有圆形，表示活塞和活塞杆。

4. 控制阀控制阀用于调节液压系统中液体的流量、压力和方向。

常见的控制阀图形符号包括：电磁换向阀：一个带有矩形和圆形的符号，表示阀芯和线圈。

溢流阀：一个带有三角形和矩形相连的符号，表示阀芯和弹簧。

顺序阀：一个带有矩形和斜线的符号，表示阀芯和调压弹簧。

5. 压力表压力表用于测量液压系统中的压力值，图形符号为一个带有指针的圆形。

6. 油箱油箱是储存液压油的地方，图形符号为一个矩形，中间带有波浪线。

7. 过滤器过滤器用于清除液压油中的杂质，图形符号为一个带有斜线的矩形。

8. 软管和硬管软管和硬管用于连接液压系统中的各个元件，图形符号分别为波浪线和直线。

了解这些常用液压图形符号，有助于我们更好地阅读和理解液压系统图，为液压系统的设计、分析和维护提供便利。

在实际操作中，熟练掌握这些符号，将大大提高工作效率。

9. 检查阀检查阀用于监测液压系统中的压力或流量，确保系统正常运行。

其图形符号通常是一个带有小孔的矩形，表示阀芯和检查孔。

10. 蓄能器蓄能器用于储存能量，平衡系统压力，补偿泄漏等。

其图形符号为一个带有斜线和圆形的图案，斜线表示气体部分，圆形表示液体部分。

11. 流量控制阀流量控制阀用于调节液压系统中液体的流量，图形符号为一个带有矩形和调节旋钮的图案。

12. 单向阀单向阀允许液体在一个方向流动，而在另一个方向截止。

其图形符号为一个带有三角形和箭头的图案，箭头指向液体流动的方向。

13. 快速接头快速接头用于方便、迅速地连接和断开液压系统中的管道。

图形符号为一个带有圆形和十字线的图案。

液压符号大全及说明液压系统是工程中常见的一种动力传动系统，它通过液体传递能量来实现机械设备的运动控制。

在液压系统中，液压符号是一种用于表示液压元件、管路、连接件和控制元件的图形符号，它们是液压系统设计和维护中必不可少的重要工具。

本文将详细介绍液压系统中常见的液压符号及其说明，以便读者更好地理解和运用液压系统。

一、液压元件符号及说明。

1. 液压泵。

液压泵是液压系统中用于产生液压能的装置，它的符号为一个圆圈，中间有一个箭头指向圆圈内部。

液压泵通常用于将机械能转换为液压能，为液压系统提供动力。

2. 液压缸。

液压缸是液压系统中用于产生直线运动的装置，它的符号为一个长方形，两端有箭头指向长方形内部。

液压缸通常用于实现机械设备的推拉动作，是液压系统中的重要执行元件。

3. 液压阀。

液压阀是液压系统中用于控制液压能的装置，它的符号为一个长方形，内部有箭头和线条表示不同的控制方式。

液压阀通常用于控制液压系统的压力、流量和方向等参数，是液压系统中的控制元件。

4. 油箱。

油箱是液压系统中用于储存液压油的容器，它的符号为一个长方形，内部有两条平行线表示液压油的储存。

油箱通常用于储存液压油，并通过管路将液压油输送到液压元件中，为液压系统提供液压能。

二、液压管路符号及说明。

1. 液压油管。

液压油管是液压系统中用于输送液压油的管路，它的符号为一条直线，两端有箭头指向管路的流向。

液压油管通常用于将液压油从油箱输送到液压元件中，是液压系统中的重要管路元件。

2. 液压接头。

液压接头是液压系统中用于连接液压管路的元件，它的符号为一个圆圈，内部有两条线表示连接口。

液压接头通常用于连接液压油管，使液压系统中的各个元件能够互相连接，实现液压能的传递。

3. 液压过滤器。

液压过滤器是液压系统中用于过滤液压油的装置，它的符号为一个长方形，内部有一个箭头和网格线表示过滤功能。

液压过滤器通常用于过滤液压油中的杂质和污染物，保护液压系统中的元件不受损坏。

完整版)液压图形符号大全液压泵和液压马达的图形符号表示了它们的类型、方向和排量。

单向定量液压泵和液压马达是单向旋转、单向流动和定排量的，而双向定量液压泵和液压马达是双向旋转、双向流动和定排量的。

单向和双向变量液压泵和液压马达可以变换排量。

液压泵和液压马达的图形符号对于液压系统的设计和维修非常重要。

单作用缸和双作用缸也有不同的图形符号表示。

单作用缸有单活塞杆缸和柱塞缸-伸缩缸-，而双作用缸有单活塞杆缸和双活塞杆缸。

可调和不可调的单向和双向缓冲缸也有不同的图形符号表示。

这些符号对于液压系统的安装和维修非常有用。

压力转换器、蓄能器、辅助气瓶、气罐和能量源都有不同的图形符号表示。

这些符号对于设计和维修液压系统非常有用。

机械控制件和控制方法也有不同的图形符号表示。

直线运动的杆和旋转运动的轴可以省略箭头，定位装置和锁定装置的符号也有不同的表示方法。

弹跳机构和不同的控制方法，如顶杆式、可变行程控制式、弹簧控制式、滚轮式和人力控制方法，也有不同的图形符号表示。

直接压力控制方法和先导压力控制方法都有不同的图形符号表示，用于表示加压或卸压控制、差动控制、内部压力控制和外部压力控制。

最后，电气控制方法也有不同的图形符号表示，用于表示不同类型的电磁铁和操作方式。

本文介绍了液压系统中常用的各种阀门和电气控制装置的图形符号及其说明。

反馈控制一般符号用于电反馈，包括由电位器、差动变压器等检测位置以及内部机械反馈，例如随动阀仿形控制回路等。

溢流阀一般符号包括直动型溢流阀、先导型溢流阀、先导型电磁溢流阀（常闭）、直动式比例溢流阀、先导比例溢流阀和卸荷溢流阀等。

减压阀一般符号包括直动型减压阀、先导型减压阀、溢流减压阀、先导型比例电磁式溢流减压阀、定比减压阀和定差减压阀等。

顺序阀一般符号包括直动型顺序阀和先导型顺序阀，以及单向顺序阀（平衡阀）等。

卸荷阀一般符号包括直动型卸荷阀和先导型电磁卸荷阀，其作用是在p1>p2时卸荷。

制动阀一般符号包括双溢流制动阀和溢流油桥制动阀等。

常用液压元件符号大全.常用液压图形符号下面是常用的液压图形符号，摘自GB/T786.1-1993：液压泵、液压马达和液压缸液压泵的符号包括单向定量液压泵、不可调单向缓冲缸、单向旋转/流动/定排量泵、双向旋转/流动/定排量泵、单向旋转/流动/变排量泵、双向旋转/流动/变排量泵、可调单向缓冲缸、单向变量液压泵、双向变量液压泵等。

液压马达的符号包括单向定量液压马达、双向定量液压马达、单向流动/旋转泵、双向流动/旋转泵、单向流动/旋转/变排量泵、双向流动/旋转/变排量泵、双向摆动/定角度泵、单向流动/旋转/定排量泵等。

液压缸的符号包括单向定量液压缸、可调双向缓冲缸、双向定量液压缸、单向变量液压缸、重锤式单作用缸、单活塞杆缸（带弹簧复位）、双作用缸、双活塞杆缸等。

蓄能器蓄能器的符号包括气体隔离式蓄能器、柱塞缸蓄能器、弹簧式蓄能器、气罐蓄能器等。

液压源液压源的符号包括单活塞杆缸、双作用缸、双活塞杆缸等。

机械控制装置和控制方法机械控制装置和控制方法的符号包括直线运动的杆、液压先导加压控制、液压二级机械控制件、定位装置、先导加压控制、先导锁定装置、压力控制方法、气-液先导加压控制、电-液先导加压控制、顶杆式机械控制方法、可变行程控制式、内部压力控制、液压先导卸压控制、外部压力控制（带遥控泄放口）等。

Internal Pressure ControlXXX:Rotating Axis: arrow XXXBouncing Machine Structure: spring control systemElectro-hydraulic Pilot Control: pilot-type pressure control valveXXX: pilot-XXXSingle-acting Solenoid: XXX。

external pressure control。

external oil drain with pressure regulating spring。

液压元件16个基本符号液压元件是液压技术中最重要的元素，其主要用于延长机械设备动力有效传递的作用。

它能够有效利用压力，来控制、调节和可调节机械系统的动作或变化，是液压系统的枢纽。

液压元件的基本符号是液压技术中的基本元素，其中涉及到压力传感器、液位计、电磁换向阀、单向阀、双向阀、液压控制阀和液压马达等。

本文将介绍液压元件16个基本符号，以便更加全面了解液压系统。

（正文）1、压力传感器（P）：压力传感器是液压元件中最重要的部分，它能够测量压力，并根据压力变化控制其他系统的动作。

它可以指示所要求的压力值达到或超过设定值，从而达到自动调节的效果。

2、液位计（L）：液位计也称为液位表，它通过测量液体的高度，来指示液体的位置和容量。

它可以用来控制液体的流动，防止液体过量或过少。

3、电磁换向阀（C）：电磁换向阀是液压技术中使用最广泛的元件之一，它能够根据不同的电流变化，切换液压活塞的工作状态。

4、单向阀（O）：单向阀是一种机械设备，它能够从一个端口向另一个端口引导流体，而且单向阀也可以防止发生回流。

5、双向阀（M）：双向阀是一种可以控制液体从一个端口进入另一个端口的元件，它可以控制所有类型的流体，同时也可以防止发生回流。

6、液压控制阀（X）：液压控制阀的功能是控制液压活塞的工作，它可以控制压力的大小，并可以持续或暂停活塞的工作。

7、液压马达（V）：液压马达是液压系统中使用最多的元件之一，它可以用来驱动机械设备，实现连续或间歇的动作。

8、液压油箱（T）：液压油箱是一种容器，它用来存储液压油，确保液压系统充足的润滑剂，保证机械设备的正常工作。

9、液压泵（P）：液压泵是液压系统中最重要的部分，它的作用是将液压油从低压到高压后，增加系统的压力，从而实现系统的运动和动作。

10、单向阀组件（S）：单向阀组件是一种由几个单向阀构成的元件，它可以实现多种连接方式。

装有单向阀组件的液压系统可以更精准地控制活塞的运动。

11、取力器（T）：取力器是一种可以调节压力的装置，它能够将液压油从一个低压区转移到另一个高压区，从而增加液压活塞的推动力。

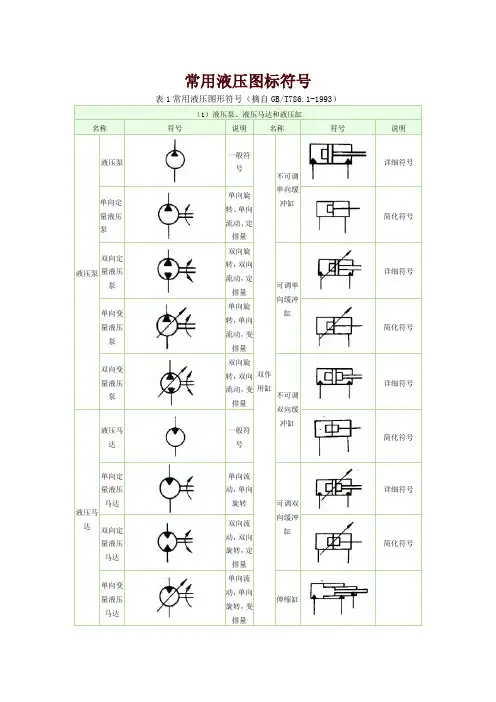

常用液压图形符号表1常用液压图形符号（摘自GB/T786.1-1993）（1）液压泵、液压马达和液压缸名称符号说明名称符号说明液压泵液压泵一般符号双作用缸不可调单向缓冲缸详细符号单向定量液压泵单向旋转、单向流动、定排量简化符号双向定量液压泵双向旋转，双向流动，定排量可调单向缓冲缸详细符号单向变量液压泵单向旋转，单向流动，变排量简化符号双向变量液压泵双向旋转，双向流动，变排量不可调双向缓冲缸详细符号液压马达液压马达一般符号简化符号单向定量液压马达单向流动，单向旋转可调双向缓冲缸详细符号双向定量液压马达双向流动，双向旋转，定排量简化符号单向变量液压马达单向流动，单向旋转，变排量伸缩缸双向变量液压马达双向流动，双向旋转，变排量压力转换器气-液转换器单程作用摆动马达双向摆动，定角度连续作用泵-马达定量液压泵-马达单向流动，单向旋转，定排量增压器单程作用变量液压泵-马达双向流动，双向旋转，变排量，外部泄油连续作用液压整体式传动装置单向旋转，变排量泵，定排量马达蓄能器蓄能器一般符号单作用缸单活塞杆缸详细符号气体隔离式简化符号重锤式单活塞杆缸（带弹簧复位）详细符号弹簧式简化符号辅助气瓶柱塞缸气罐伸缩缸能量源液压源一般符号双作用缸单活塞杆缸详细符号气压源一般符号简化符号电动机双活塞杆缸详细符号原动机电动机除外简化符号（2）机械控制装置和控制方法名称符号说明名称符号说明机械控制件直线运动的杆箭头可省略先导压力控制方法液压先导加压控制内部压力控制旋转运动的轴箭头可省略液压先导加压控制外部压力控制定位装置液压二级先导加压控制内部压力控制，内部泄油锁定装置*为开锁的控制方法气-液先导加压控制气压外部控制，液压内部控制，外部泄油弹跳机构电-液先导加压控制液压外部控制，内部泄油机械控制方法顶杆式液压先导卸压控制内部压力控制，内部泄油可变行程控制式外部压力控制（带遥控泄放口）弹簧控制式电-液先导控制电磁铁控制、外部压力控制，外部泄油滚轮式两个方向操作先导型压力控制阀带压力调节弹簧，外部泄油，带遥控泄放口单向滚轮式仅在一个方向上操作，箭头可省略先导型比例电磁式压力控制阀先导级由比例电磁铁控制，内部泄油人力控制方法人力控制一般符号电气控制方法单作用电磁铁电气引线可省略，斜线也可向右下方按钮式双作用电磁铁拉钮式单作用可调电磁操作（比例电磁铁，力马达等）按-拉式双作用可调电磁操作（力矩马达等）手柄式旋转运动电气控制装置单向踏板式反馈控制方法反馈控制一般符号双向踏板式电反馈由电位器、差动变压器等检测位置直接压力控制方法加压或卸压控制内部机械反馈如随动阀仿形控制回路等差动控制内部压力控制控制通路夺元件内部外部压力控制控制通路在元件外部（3）压力控制阀名称符号说明名称符号说明溢流阀溢流阀一般符号或直动型溢流阀减压阀先导型比例电磁式溢流减压阀先导型溢流阀定比减压阀减压比1/3先导型电磁溢流阀（常闭）定差减压阀直动式比例溢流阀顺序阀顺序阀一般符号或睦动型顺序阀先导比例溢流阀先导型顺序阀卸荷溢流阀p2＞p1时卸荷单向顺序阀（平衡阀）双向溢流阀直动式，外部泄油卸荷阀卸荷阀一般符号或直动型卸荷阀减压阀减压阀一般符号或直动型减压阀先导型电磁卸荷阀p1＞p2先导型减压阀制动阀双溢流制动阀溢流减压阀溢流油桥制动阀（4）方向控制阀名称符号说明名称符号说明单向阀单向阀详细符号换向阀二位五通液动阀简化符号（弹簧可省略）二位四通机动阀液压单向阀液控单向阀详细符号（控制压力关闭阀）三位四通电磁阀简化符号三位四通电液阀简化符号（内控外泄）详细符号（控制压力打开阀）三位六通手动阀简化符号（弹簧可省略）三位五通电磁阀双液控单向阀三位四通电液阀外控内泄（带手动应急控制装置）梭阀或门型详细符号三位四通比例阀节流型，中位正遮盖简化符号三位四通比例阀中位负遮盖换向阀二位二通电磁阀常断二位四通比例阀常通四通伺服二位三通电磁阀四通电液伺服阀二级二位三通电磁球阀带电反馈三级二位四通电磁阀（5）流量控制阀名称符号说明名称符号说明节流阀可调节流阀详细符号调速阀调速阀简化符号简化符号旁通型调速阀简化符号不可调节流阀一般符号温度补偿型调速阀简化符号单向节流阀单向调速阀简化符号双单向节流阀同步阀分流阀截止阀单向分流阀滚轮控制节流阀（减速阀）集流阀调速阀调速阀详细符号分流集流阀（6）油箱名称符号说明名称符号说明通大气式管端在液面上油箱管端在油箱底部管端在液面下带空气过滤器局部泄油或回油加压油箱或密闭油箱三条油路（7）流体调节器名称符号说明名称符号说明过滤器过滤器一般符号空气过滤器带污染指示器的过滤器温度调节器磁性过滤器冷却器冷却器一般符号带旁通阀的过滤器带冷却剂管路的冷却器双筒过滤器p1：进油p2：回油加热器一般符号（8）检测器、指示器名称符号说明名称符号说明压力检测器压力指示器流量检测器检流计（液流指示器）压力表（计）流量计电接点压力表（压力显控器）累计流量计压差控制表温度计液位计转速仪转矩仪（9）其它辅助元器件名称符号说明名称符号说明压力继电器（压力开关）详细符号压差开关一般符号传感器传感器一般符号行程开关详细符号压力传感器一般符号温度传感器联轴器联轴器一般符号放大器弹性联轴器（10）管路、管路接口和接头名称符号说明名称符号说明管路管路压力管路回油管路管路交叉管路两管路交叉不连接连接管路两管路相交连接柔性管路控制管路可表示泄油管路单向放气装置（测压接头）快换接头不带单向阀的快换接头旋转接头单通路旋转接头带单向阀的快换接头三通路旋转接头如有侵权请联系告知删除，感谢你们的配合！。

液压系统符号大全液压系统是一种利用液体传递能量的动力系统，广泛应用于工程机械、冶金设备、航空航天等领域。

在液压系统中，各种符号被用来表示液压元件、液压元件的工作状态、液压元件之间的连接关系等信息。

本文将介绍液压系统中常见的符号，帮助大家更好地理解液压系统的工作原理和结构。

1. 液压元件符号。

1.1 液压泵。

液压泵在液压系统中起着提供动力源的作用。

在液压系统符号中，液压泵通常用一个箭头表示，箭头的方向表示液压泵的输出方向。

1.2 液压缸。

液压缸是液压系统中常见的执行元件，用来实现线性运动。

液压缸的符号通常由一个矩形和两条线组成，矩形表示液压缸的外形，两条线表示液压缸的活塞。

1.3 换向阀。

换向阀在液压系统中用来控制液压油的流向，实现液压系统的换向。

在液压系统符号中，换向阀通常用一个长方形和一个带箭头的线表示，箭头表示液压油的流向。

2. 液压元件工作状态符号。

2.1 液压泵工作符号。

液压泵工作符号表示液压泵的工作状态，通常用一个圆圈和一个箭头表示，圆圈内有一个加号表示液压泵正在工作。

2.2 液压缸工作符号。

液压缸工作符号表示液压缸的工作状态，通常用一个矩形和两条线组成，线内有斜线表示液压缸正在工作。

2.3 换向阀工作符号。

换向阀工作符号表示换向阀的工作状态，通常用一个长方形和一个箭头表示，箭头的方向表示液压油的流向。

3. 液压元件连接关系符号。

3.1 并联连接。

在液压系统中，多个液压元件可以通过并联连接实现同时工作。

并联连接的符号通常用一条线连接多个液压元件，并在线上标注“//”表示并联连接。

3.2 串联连接。

在液压系统中，多个液压元件可以通过串联连接实现顺序工作。

串联连接的符号通常用一条线连接多个液压元件，并在线上标注“→”表示串联连接。

4. 结语。

通过本文的介绍，相信大家对液压系统符号有了更深入的了解。

液压系统符号是液压系统中非常重要的一部分，掌握液压系统符号对于理解液压系统的工作原理和结构至关重要。

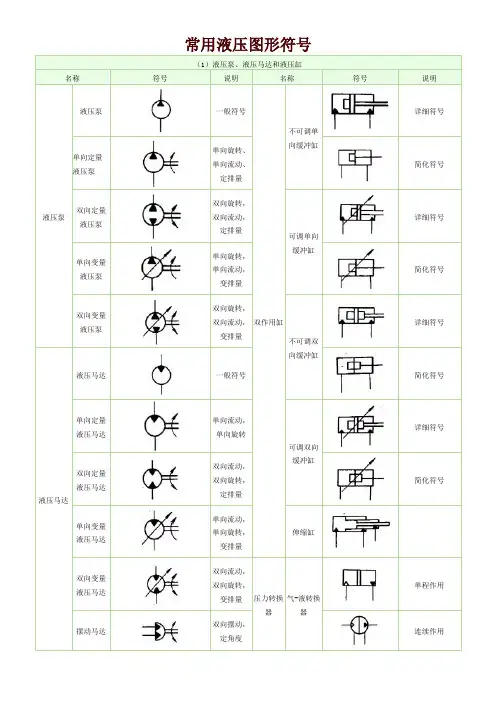

常用液压图形符号（1）液压泵、液压马达和液压缸名称符号说明名称符号说明液压泵液压泵一般符号双作用缸不可调单向缓冲缸详细符号单向定量液压泵单向旋转、单向流动、定排量简化符号双向定量液压泵双向旋转，双向流动，定排量可调单向缓冲缸详细符号单向变量液压泵单向旋转，单向流动，变排量简化符号双向变量液压泵双向旋转，双向流动，变排量不可调双向缓冲缸详细符号液压马达液压马达一般符号简化符号单向定量液压马达单向流动，单向旋转可调双向缓冲缸详细符号双向定量液压马达双向流动，双向旋转，定排量简化符号单向变量液压马达单向流动，单向旋转，变排量伸缩缸双向变量液压马达双向流动，双向旋转，变排量压力转换器气-液转换器单程作用摆动马达双向摆动，定角度连续作用泵-马达定量液压泵-马达单向流动，单向旋转，定排量增压器单程作用变量液压泵-马达双向流动，双向旋转，变排量，外部泄油连续作用液压整体式传动装置单向旋转，变排量泵，定排量马达蓄能器蓄能器一般符号单作用缸单活塞杆缸详细符号气体隔离式简化符号重锤式单活塞杆缸（带弹簧复位）详细符号弹簧式简化符号辅助气瓶柱塞缸气罐伸缩缸能量源液压源一般符号双作用缸单活塞杆缸详细符号气压源一般符号简化符号电动机双活塞杆缸详细符号原动机电动机除外简化符号（2）机械控制装置和控制方法名称符号说明名称符号说明机械控制件直线运动的杆箭头可省略先导压力控制方法液压先导加压控制内部压力控制旋转运动的轴箭头可省略液压先导加压控制外部压力控制定位装置液压二级先导加压控制内部压力控制，内部泄油锁定装置*为开锁的控制方法气-液先导加压控制气压外部控制，液压内部控制，外部泄油弹跳机构电-液先导加压控制液压外部控制，内部泄油机械控制方法顶杆式液压先导卸压控制内部压力控制，内部泄油可变行程控制式外部压力控制（带遥控泄放口）弹簧控制式电-液先导控制电磁铁控制、外部压力控制，外部泄油滚轮式两个方向操作先导型压力控制阀带压力调节弹簧，外部泄油，带遥控泄放口单向滚轮式仅在一个方向上操作，箭头可省略先导型比例电磁式压力控制阀先导级由比例电磁铁控制，内部泄油人力控制方法人力控制一般符号电气控制方法单作用电磁铁电气引线可省略，斜线也可向右下方按钮式双作用电磁铁拉钮式单作用可调电磁操作（比例电磁铁，力马达等）按-拉式双作用可调电磁操作（力矩马达等）手柄式旋转运动电气控制装置单向踏板式反馈控制方法反馈控制一般符号双向踏板式电反馈由电位器、差动变压器等检测位置直接压力控制方法加压或卸压控制内部机械反馈如随动阀仿形控制回路等差动控制内部压力控制控制通路夺元件内部外部压力控制控制通路在元件外部（3）压力控制阀名称符号说明名称符号说明溢流阀溢流阀一般符号或直动型溢流阀减压阀先导型比例电磁式溢流减压阀先导型溢流阀定比减压阀减压比1/3先导型电磁溢流阀（常闭）定差减压阀直动式比例溢流阀顺序阀顺序阀一般符号或睦动型顺序阀先导比例溢流阀先导型顺序阀卸荷溢流阀p2＞p1时卸荷单向顺序阀（平衡阀）双向溢流阀直动式，外部泄油卸荷阀卸荷阀一般符号或直动型卸荷阀减压阀减压阀一般符号或直动型减压阀先导型电磁卸荷阀p1＞p2先导型减压阀制动阀双溢流制动阀溢流减压阀溢流油桥制动阀（4）方向控制阀名称符号说明名称符号说明单向阀单向阀详细符号换向阀二位五通液动阀简化符号（弹簧可省略）二位四通机动阀液压单向阀液控单向阀详细符号（控制压力关闭阀）三位四通电磁阀简化符号三位四通电液阀简化符号（内控外泄）详细符号（控制压力打开阀）三位六通手动阀简化符号（弹簧可省略）三位五通电磁阀双液控单向阀三位四通电液阀外控内泄（带手动应急控制装置）梭阀或门型详细符号三位四通比例阀节流型，中位正遮盖简化符号三位四通比例阀中位负遮盖换向阀二位二通电磁阀常断二位四通比例阀常通四通伺服二位三通电磁阀四通电液伺服阀二级二位三通电磁球阀带电反馈三级二位四通电磁阀（5）流量控制阀名称符号说明名称符号说明节流阀可调节流阀详细符号调速阀调速阀简化符号简化符号旁通型调速阀简化符号不可调节流阀一般符号温度补偿型调速阀简化符号单向节流阀单向调速阀简化符号双单向节流阀同步阀分流阀截止阀单向分流阀滚轮控制节流阀（减速阀）集流阀调速阀调速阀详细符号分流集流阀（6）油箱名称符号说明名称符号说明通大气式管端在液面上油箱管端在油箱底部管端在液面下带空气过滤器局部泄油或回油加压油箱或密闭油箱三条油路（7）流体调节器名称符号说明名称符号说明过滤器过滤器一般符号空气过滤器带污染指示器的过滤器温度调节器磁性过滤器冷却器冷却器一般符号带旁通阀的过滤器带冷却剂管路的冷却器双筒过滤器p1：进油p2：回油加热器一般符号（8）检测器、指示器名称符号说明名称符号说明压力检测器压力指示器流量检测器检流计（液流指示器）压力表（计）流量计电接点压力表（压力显控器）累计流量计压差控制表温度计液位计转速仪转矩仪（9）其它辅助元器件名称符号说明名称符号说明压力继电器（压力开关）详细符号压差开关一般符号传感器传感器一般符号行程开关详细符号压力传感器一般符号温度传感器联轴器联轴器一般符号放大器弹性联轴器（10）管路、管路接口和接头名称符号说明名称符号说明管路管路压力管路回油管路管路交叉管路两管路交叉不连接连接管路两管路相交连接柔性管路控制管路可表示泄油管路单向放气装置（测压接头）快换接头不带单向阀的快换接头旋转接头单通路旋转接头带单向阀的快换接头三通路旋转接头（1）液压泵、液压马达和液压缸名称符号说明名称符号说明液压泵液压泵一般符号双作用缸不可调单向缓冲缸详细符号单向定量液压泵单向旋转、单向流动、定排量简化符号双向定量液压泵双向旋转，双向流动，定排量可调单向缓冲缸详细符号单向变量液压泵单向旋转，单向流动，变排量简化符号双向变量液压泵双向旋转，双向流动，变排量不可调双向缓冲缸详细符号液压马达液压马达一般符号简化符号单向定量液压马达单向流动，单向旋转可调双向缓冲缸详细符号双向定量液压马达双向流动，双向旋转，定排量简化符号单向变量液压马达单向流动，单向旋转，变排量伸缩缸双向变量液压马达双向流动，双向旋转，变排量压力转换器气-液转换器单程作用摆动马达双向摆动，定角度连续作用泵-马达定量液压泵-马达单向流动，单向旋转，定排量增压器单程作用变量液压泵-马达双向流动，双向旋转，变排量，外部泄油连续作用液压整体式传动装置单向旋转，变排量泵，定排量马达蓄能器蓄能器一般符号单作用缸单活塞杆缸详细符号气体隔离式简化符号重锤式单活塞杆缸（带弹簧复位）详细符号弹簧式简化符号辅助气瓶柱塞缸气罐伸缩缸能量源液压源一般符号双作用缸单活塞杆缸详细符号气压源一般符号简化符号电动机双活塞杆缸详细符号原动机电动机除外简化符号（2）机械控制装置和控制方法名称符号说明名称符号说明机械控制件直线运动的杆箭头可省略先导压力控制方法液压先导加压控制内部压力控制旋转运动的轴箭头可省略液压先导加压控制外部压力控制定位装置液压二级先导加压控制内部压力控制，内部泄油锁定装置*为开锁的控制方法气-液先导加压控制气压外部控制，液压内部控制，外部泄油弹跳机构电-液先导加压控制液压外部控制，内部泄油机械控制顶杆式液压先导内部压力控制，内方法卸压控制部泄油可变行程控制式外部压力控制（带遥控泄放口）弹簧控制式电-液先导控制电磁铁控制、外部压力控制，外部泄油滚轮式两个方向操作先导型压力控制阀带压力调节弹簧，外部泄油，带遥控泄放口单向滚轮式仅在一个方向上操作，箭头可省略先导型比例电磁式压力控制阀先导级由比例电磁铁控制，内部泄油人力控制方法人力控制一般符号电气控制方法单作用电磁铁电气引线可省略，斜线也可向右下方按钮式双作用电磁铁拉钮式单作用可调电磁操作（比例电磁铁，力马达等）按-拉式双作用可调电磁操作（力矩马达等）手柄式旋转运动电气控制装置单向踏板式反馈控制方法反馈控制一般符号双向踏板式电反馈由电位器、差动变压器等检测位置直接压力控制方法加压或卸压控制内部机械反馈如随动阀仿形控制回路等差动控制内部压力控制控制通路夺元件内部外部压力控制控制通路在元件外部（3）压力控制阀名称符号说明名称符号说明溢流阀溢流阀一般符号或直动型溢流阀减压阀先导型比例电磁式溢流减压阀先导型溢流阀定比减压阀减压比1/3先导型电磁溢流阀（常闭）定差减压阀直动式比例溢流阀顺序阀顺序阀一般符号或睦动型顺序阀先导比例溢流阀先导型顺序阀卸荷溢流阀p2＞p1时卸荷单向顺序阀（平衡阀）双向溢流阀直动式，外部泄油卸荷阀卸荷阀一般符号或直动型卸荷阀减压阀减压阀一般符号或直动型减压阀先导型电磁卸荷阀p1＞p2先导型减压阀制动阀双溢流制动阀溢流减压阀溢流油桥制动阀（4）方向控制阀名称符号说明名称符号说明单向阀单向阀详细符号换向阀二位五通液动阀简化符号（弹簧可省略）二位四通机动阀液压单向阀液控单向阀详细符号（控制压力关闭阀）三位四通电磁阀简化符号三位四通电液阀简化符号（内控外泄）详细符号（控制压力打开阀）三位六通手动阀简化符号（弹簧可省略）三位五通电磁阀双液控单向阀三位四通电液阀外控内泄（带手动应急控制装置）梭阀或门型详细符号三位四通比例阀节流型，中位正遮盖简化符号三位四通比例阀中位负遮盖换向阀二位二通电磁阀常断二位四通比例阀常通四通伺服二位三通电磁阀四通电液伺服阀二级二位三通电磁球阀带电反馈三级二位四通电磁阀（5）流量控制阀名称符号说明名称符号说明节流阀可调节流阀详细符号调速阀调速阀简化符号简化符号旁通型调速阀简化符号不可调节流阀一般符号温度补偿型调速阀简化符号单向节流阀单向调速阀简化符号双单向节流阀同步阀分流阀截止阀单向分流阀滚轮控制节流阀（减速阀）集流阀调速阀调速阀详细符号分流集流阀（6）油箱名称符号说明名称符号说明通大气式管端在液面上油箱管端在油箱底部管端在液面下带空气过滤器局部泄油或回油加压油箱或密闭油箱三条油路（7）流体调节器名称符号说明名称符号说明过滤器过滤器一般符号空气过滤器带污染指示器的过滤器温度调节器磁性过滤器冷却器冷却器一般符号带旁通阀的过滤器带冷却剂管路的冷却器双筒过滤器p1：进油p2：回油加热器一般符号（8）检测器、指示器名称符号说明名称符号说明压力检测器压力指示器流量检测器检流计（液流指示器）压力表（计）流量计电接点压力表（压力显控器）累计流量计压差控制表温度计液位计转速仪转矩仪（9）其它辅助元器件名称符号说明名称符号说明压力继电器（压力开关）详细符号压差开关一般符号传感器传感器一般符号行程开关详细符号压力传感器一般符号温度传感器联轴器联轴器一般符号放大器弹性联轴器（10）管路、管路接口和接头名称符号说明名称符号说明管路管路压力管路回油管路管路交叉管路两管路交叉不连接连接管路两管路相交连接柔性管路控制管路可表示泄油管路单向放气装置（测压接头）快换接头不带单向阀的快换接头旋转接头单通路旋转接头带单向阀的快换接头三通路旋转接头读书的好处1、行万里路，读万卷书。

液压图形符号大全1、液压泵图形符号名称符号说明液压泵一般符号单向定量液压泵单向旋转、单向流动、定排量双向定量液压泵双向旋转、双向流动、定排量单向变量液压泵单向旋转、单向流动、变排量双向变量液压泵双向旋转、双向流动、变排量2、液压马达图形符号名称符号说明液压马达一般符号单向定量液压马达单向流动、单向旋转双向定量液压马达双向流动、双向旋转、定排量单向变量液压马达单向流动、单向旋转、变排量双向变量液压马达双向流动、双向旋转、变排量摆动马达双向摆动，定角度3、单作用缸图形符号名称符号说明详细符号单活塞杆缸简化符号详细符号单活塞杆缸（带弹簧复位）简化符号柱塞缸-伸缩缸-4、双作用缸图形符号名称符号说明详细符号单活塞杆缸简化符号详细符号双活塞杆缸简化符号详细符号不可调单向缓冲缸简化符号详细符号可调单向缓冲缸简化符号详细符号不可调双向缓冲缸简化符号详细符号可调双向缓冲缸简化符号伸缩缸-5、压力转换器图形符号名称符号说明单程作用气－液转换器继续作用单程作用增压器继续作用6、蓄能器图形符号蓄能器一般符号气体隔离式蓄能器重锤式蓄能器弹簧式蓄能器7、辅助气瓶图形符号名称符号申明辅助气瓶8、气罐图形符号名称符号说明气罐9、能量源图形符号名称符号说明液压源一般符号气压源一般符号电动机原动机电动机除外10、机械控制件图形符号名称符号说明直线运动的杆箭头可省略旋转运动的轴箭头可省略定位装置-锁定装置＊为开锁的控制方法弹跳机构-11、机械掌握办法图形符号符号申明顶杆式-可变行程控制式-弹簧控制式-滚轮式两个方向操作单向滚轮式仅在一个方向上操作，箭头可省略12、人力掌握办法图形符号名称符号申明人力控制一般符号按钮式-拉钮式-按－拉式-手柄式-单向踏板式-双向踏板式-13、间接压力掌握办法图形符号符号说明加压或卸压控制-差动掌握-内部压力控制控制通路在元件内部外部压力控制控制通路在元件外部14、先导压力控制方法图形符号符号申明加压或卸压掌握-差动控制-内部压力控制控制通路在元件内部外部压力控制控制通路在元件外部15、电气控制方法图形符号名称符号说明单作用电磁铁电气引线可省略，斜线也可向右下方双作用电磁铁单作用可调电磁操作（比例电磁铁，力马达等）--双作用可调电磁操作（力矩马达等）-旋转运动电气控制装配-16、反馈控制方法图形符号名称符号说明反馈控制一般符号电反馈由电位器、差动变压器等检测位置内部机械反馈如随动阀仿形控制回路等17、溢流阀图形符号名称符号说明溢流阀一般符号或直动型溢流阀先导型溢流阀先导型电磁溢流阀（常闭）直动式比例溢流阀先导比例溢流阀卸荷溢流阀p2>p1时卸荷双向溢流阀直动式，外部泄油18、减压阀图形符号名称符号说明减压阀一般符号或直动型减压阀先导型减压阀溢流减压阀先导型比例电磁式溢流减压阀19、按次阀图形符号名称符号说明顺序阀一般符号或直动型顺序阀先导型顺序阀-单向按次阀（平衡阀）-20、卸荷阀图形符号名称符号申明卸荷阀一般符号或直动型卸荷阀先导型电磁卸荷阀p1>p221、制动阀图形符号名称符号申明双溢流制动阀溢流油桥制动阀22、单向阀图形符号名称符号申明详细符号单向阀简化符号（弹簧可省略）23、液控单向阀图形符号名称符号说明详细符号（掌握压力关闭阀）简化符号液控单向阀详细符号（控制压力打开阀）简化符号（弹簧可省略）双液控单向阀-24、梭阀图形符号名称符号说明详细符号或门型简化符号25、换向阀图形符号名称符号说明常断二位二通电磁阀常通二位三通电磁阀二位三通电磁球阀二位四通电磁阀二位五通液动阀二位四通机动阀三位四通电磁阀三位四通电液阀简化符号（内控外泄）三位六通手动阀三位五通电磁阀三位四通电液阀外控内泄（带手动应急控制装置）三位四通比例阀节流型，中位正遮盖三位四通比例阀中位负遮盖二位四通比例阀四通伺服阀二级四通电液伺服阀带电反应三级26、节流阀图形符号名称符号申明详细符号可调节流阀简化符号不可调节流阀一般符号单向节流阀双单向节流阀截止阀滚轮控制节流阀（减速阀）27、调速阀图形符号名称符号说明调速阀详细符号调速阀简化符号旁通型调速阀简化符号温度补偿型调速阀简化符号单向调速阀简化符号28、同步阀图形符号名称符号申明分流阀单向分流阀集流阀分流集流阀29、通大气式油箱图形符号名称符号说明管端在液面上管端在液面下带空气过滤器管端在油箱底部局部泄油或回油30、加压油箱或密闭油箱图形符号名称符号说明加压油箱或密闭油箱三条油路31、压力继电器图形符号名称符号说明详细符号压力继电器（压力开关）一般符号32、行程开关图形符号名称符号说明详细符号行程开关一般符号33、联轴器图形符号名称符号说明联轴器一般符号弹性联轴器34、压差开关图形符号名称符号说明压差开关35、传感器图形符号名称符号说明传感器一般符号压力传感器温度传感器36、放大器图形符号名称符号申明放大器37、管路图形符号名称符号说明管路压力管路回油管路连接管路两管路相交连接控制管路可表示泄油管路交叉管路两管路交叉不连接柔性管路单向放气装配（测压接头）38、快速接头图形符号名称符号说明不带单向阀的快换接头带单向阀的快换接头39、扭转讨论图形符号名称符号说明单通路旋转接头三通路旋转接头。

1、液压泵图形符号
2、液压马达图形符号
3、单作用缸图形符号
4、双作用缸图形符号
5、压力转换器图形符号
6、蓄能器图形符号
7、辅助气瓶图形符号
8、气罐图形符号
9、能量源图形符号
10、机械控制件图形符号
11、机械控制方法图形符号
12、人力控制方法图形符号
13、直接压力控制方法图形符号
14、先导压力控制方法图形符号
15、电气控制方法图形符号
16、反馈控制方法图形符号
17、溢流阀图形符号
18、减压阀图形符号
19、顺序阀图形符号
20、卸荷阀图形符号
21、制动阀图形符号
22、单向阀图形符号
23、液控单向阀图形符号
24、梭阀图形符号
25、换向阀图形符号
26、节流阀图形符号
27、调速阀图形符号
28、同步阀图形符号
29、通大气式油箱图形符号
30、加压油箱或密闭油箱图形符号
31、压力继电器图形符号
32、行程开关图形符号
33、联轴器图形符号
34、压差开关图形符号
35、传感器图形符号
36、放大器图形符号
37、管路图形符号
38、快速接头图形符号
39、旋转接头图形符号
40、过滤器图形符号
41、空气过滤器图形符号
42、温度调节器图形符号
43、冷却器图形符号
44、加热器图形符号
45、压力检测器图形符号
46、流量检测器图形符号
47、液位计图形符号
48、温度计图形符号
49、转速仪图形符号
50、转矩仪图形符号。
