LED显示屏和拼接屏的区别LCD拼接屏液晶拼接屏在大屏幕市场迅猛的发展速度一直为业内人士津津乐道!液晶拼接在短短的几年时间内与DLP、PDP比肩，更有超越之势!液晶拼接屏既能单独作为显示器使用，又可以拼接成超大屏幕使用，实现可变大也可变小的百变大屏功能;采用DID面板，高对比度，高亮度并且亮度均匀，影像稳定不闪烁拥有其他显示屏无法比拟的显示优势！采用LED为液晶拼接屏的背光源可以提升画质，提高色彩饱和度，功耗低节能环保。
液晶拼接屏产品1920×1080P的高分辨率、500cd/m2的高亮度、3000：1的高对比度、178度宽视角实现全高清画面显示!超长使用寿命，灵活多变的拼接显示组合功能。
近距离观看，画面更加细腻。
LED显示屏LED显示屏是由一个个小的LED模块面板组成的一种平板显示器;具备了亮度高、工作电压低、大型化、耐冲击和性能稳定等优点，发光亮度强，在可视距离内阳光直射屏幕表面时，显示内容清晰可见，超级灰度控制具有1024-4096级灰度控制，显示颜色16.7M以上，色彩清晰逼真，立体感强，可在阳光直射条件下使用，观看距离在几十米以外，屏体具有良好的防风抗雨及防雷能力。
LED显示屏常用于体育场馆、商业应用、银行、证劵、邮政、码头、商场、车站、邮政、电讯、机关、监控、学校、餐厅、酒店、娱乐、等不同户外场所的广告宣传一、LED显示屏的优点1、无接缝LED显示屏的单元是单元板，单元板上分布着不同尺寸、不同间距和不同数量的灯珠。
芯片的颜色由芯片控制，芯片的颜色由芯片控制。
如果你想组装一个大屏幕，你需要将多个单元板拼接在一起，而且它没有拼接障碍。
各板之间没有无缝连接，也没有像液晶拼接屏那样的边框，所以没有拼接的麻烦。
2、防水防晒LED的结构使得LED显示屏防水防晒，所以我们可以看到一些户外显示屏是LED的。
3、高亮度可调LED显示屏的亮度可以自由调节，在不同的光照条件下，如室外朝向太阳和背向太阳，亮度完全不同。
大屏拼接与边缘融合大屏显示技术对比分析随着信息化技术的提高，人们对于视觉欣赏的要求越来越高。
“视觉冲击力”成为人们评判显示性能的一个标准。
视觉冲击力不仅来自于清晰地画面，还来自于超大尺寸的画面。
为了满足这种诉求，大屏拼接应运而生。
此外，能实现超大画面的还有基于投影技术的边缘融合技术。
从目前的情况来看，在超大图像的应用方面，各项技术是“各花入各眼”，在不同的领域发挥着各种不同的优势。
一、大屏拼接系统目前，比较常见的大屏幕拼接系统，通常根据显示单元的工作方式分为三个主要类型，即LCD显示单元拼接、PDP显示单元拼接和DLP背投显示单元拼接。
其中前二者属于平板显示单元拼接系统，后者属于投影单元拼接系统。
1、等离子大屏拼接系统PDP(PlasmaDisplayPanel)，即等离子显示屏。
PDP是一种利用气体放电的显示技术，其工作原理与日光灯很相似。
它采用了等离子管作为发光元件，屏幕上每一个等离子管对应一个像素，屏幕以玻璃作为基板，基板间隔一定距离，形成一个个放电空间。
放电空间内充入氖、氙等混合惰性气体作为工作媒质，在两块玻璃基板的内侧面上涂有金属氧化物导电薄膜作激励电极。
当向电极上加入电压，放电空间内的混合气体便发生等离子体放电现象，也称电浆效应。
等离子体放电产生紫外线，紫外线激发涂有红绿蓝荧光粉的荧光屏，荧光屏发射出可见光，显现出图像。
PDP单元拼接具有颜色鲜亮、高对比度以及高亮度的优点，同时也具有其自身无法克服的缺点。
等离子由于耗电量与发热量很大，会产生严重灼伤现象，并不适用于长期静态画面显示监控。
并且PDP单元用于拼接之后，整机升温更高，致使设备容易烧毁。
此外，目前市面上等离子拼接幕墙价格较高，一般一平方米的价格高达十几万。
今天，在低碳、节能已经成为主流趋势，对于大多数普通用户来说，等离子拼接显然不是其最优选择。
尽管缺点多多，然而等离子颜色鲜亮、高亮度的特性使得其画面显示效果具有突出的优势，这使得等离子拼接成为一些展览展示活动的宠儿。
LED电子屏与液晶拼接屏比较1、从显示效果对比显示设备的最终效果是最核心的选购标准，而不同的显示技术在效果上肯定有一些优劣的差异，具体请见下面的表格2、亮度方面看，两种拼接技术都不用担心不够用。
反倒是亮度高著称的小间距LED面临过亮问题——小间距LED的一个主打营销技术既是“低亮度”。
相比而言液晶在亮度水平上显得更为适当，适合超大显示画面应用。
对比度指标上，小间距LED是最高的，而从需求端看，两大技术的对比度都超过实际显示的需要和人眼的分辨极限。
这就使得对比度效果上，两种技术画面优劣更多取决于软件的优化，而非硬件上的极限值。
3、分辨率（ppi）指标上，虽然小间距LED一直在突破，但是依然不能和液晶拼接抗衡。
目前在55英寸单元上能够实现2K普及的只有液晶，未来有希望能普及4K的更只有液晶。
对于小间距LED而言，更高的像素密度意味着稳定性设计的难度呈几何级数增长，像素间距下降50%，背板密度提升4倍。
这是为何小间距LED已经突破、和的瓶颈，而真正大量应用依然只有、、这样的产品的原因所在。
此外，值得提醒的是液晶具有的像素密度优势的“实际价值也不是很明确”，因为用户很少需求那么高的像素密度。
4、色彩范围这个指标一般不是拼接墙产品最关注的方向。
除了广电等应用场所比较重视外，对于色彩还原范围的需求，拼接墙市场从未严苛过。
从比较角度看，小间距LED是天然的广色域产品。
液晶则取决于采用何种的光源。
5、色彩分辨率指标是色彩范围在对比度指标上的实际观看体验，代表了显示器最终还原色彩的能力。
这个指标的测定没有量化的方法。
但是，整体上，小间距LED凭借色彩和对比度的双重优势，必然是最优的技术。
6、刷新频率是有效抑制屏幕画面闪烁感的关键指标。
LED屏的刷新频率一般都很高，液晶多数是60-120HZ的水平——都超过人眼分辨极限。
7、点缺陷是指显示设备出现坏点、亮点、暗点和色道的概率，这方面液晶产品也可以控制到极好的水平。
相比而言，有效控制点缺陷是LED屏的主要技术难点之一，尤其是随着像素间距的缩小，控制难度成几何级数增长。

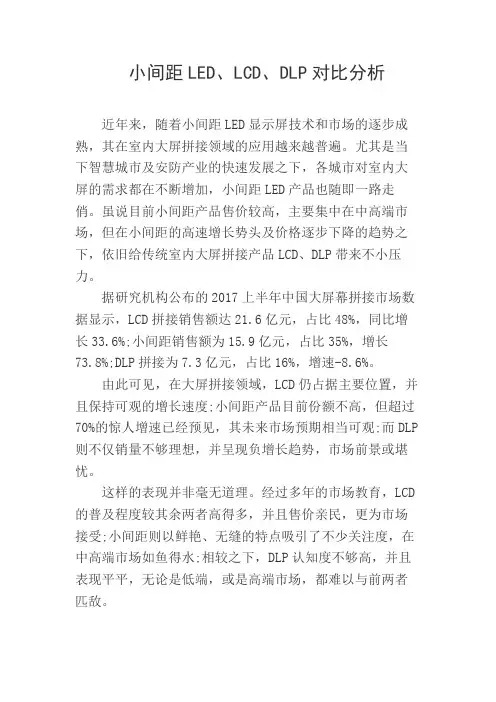

小间距LED、LCD、DLP对比分析近年来，随着小间距LED显示屏技术和市场的逐步成熟，其在室内大屏拼接领域的应用越来越普遍。
尤其是当下智慧城市及安防产业的快速发展之下，各城市对室内大屏的需求都在不断增加，小间距LED产品也随即一路走俏。
虽说目前小间距产品售价较高，主要集中在中高端市场，但在小间距的高速增长势头及价格逐步下降的趋势之下，依旧给传统室内大屏拼接产品LCD、DLP带来不小压力。
据研究机构公布的2017上半年中国大屏幕拼接市场数据显示，LCD拼接销售额达21.6亿元，占比48%，同比增长33.6%;小间距销售额为15.9亿元，占比35%，增长73.8%;DLP拼接为7.3亿元，占比16%，增速-8.6%。
由此可见，在大屏拼接领域，LCD仍占据主要位置，并且保持可观的增长速度;小间距产品目前份额不高，但超过70%的惊人增速已经预见，其未来市场预期相当可观;而DLP 则不仅销量不够理想，并呈现负增长趋势，市场前景或堪忧。
这样的表现并非毫无道理。
经过多年的市场教育，LCD 的普及程度较其余两者高得多，并且售价亲民，更为市场接受;小间距则以鲜艳、无缝的特点吸引了不少关注度，在中高端市场如鱼得水;相较之下，DLP认知度不够高，并且表现平平，无论是低端，或是高端市场，都难以与前两者匹敌。
一、小间距LED屏幕的优势与不足小间距led显示屏一般是指点间距在2mm以下的室内LED显示屏。
目前，小间距led显示屏被广泛应用在安防监控、指挥控制中心、广播电视台、影剧院等中高端领域。
因发光原理和构造的根本性不同，小间距LED产品不仅可实现无缝拼接，并且色域非常广，色彩表现能力相当出色，而这些都不是DLP、LCD可比拟的，并且反应速度快，无重影、拖影等问题，几乎是对以往室内大屏的一种改写。
小间距led显示屏与传统显示设备对比优势在以下两个方面：一是显示像素的完整性更高：由于目前室内中高端显示市场仍然是以DLP背投显示为主，但是DLP技术有一些天然缺陷，无法消除显示单元之间的拼缝，因此在拼接时每个显示单元均会吞噬掉最少一个显示像素，从而让显示像素不完整。
在日常工作中，随着对信息量的需求越来越大，现在很多政府部门和公共机构都在使用拼接墙来显示信息。
此外，拼接墙在展览馆、机场、航天、电力、电信等部门也都有很重要的用途。
在国外，这种拼接墙还用于银行的监控系统、污水处理的监管部门和公共交通的调度部门等。
中国电子视像行业协会大屏幕投影显示分会秘书长赵汉鼎先生说过，“拼接墙不是可有可无的，而是可以大大地提高工作效率。
比如在公共交通调度部门，使用拼接墙可以同时显示很多画面，从而对各个路段的交通状况都一目了然，便于指挥调度。
”可见，拼接墙在指挥调度等大型部门与场所正发挥着重要的作用，但对很多人来说，拼接墙仍是一种既熟悉又陌生的产品，对其种类和发展状况并不了解。
为此，我们这在里做一个系统的介绍。
拼接墙是一种集成系统，目前共有四种类型，比较常用的是投影和LED 两种。
其中，投影目前常用到的有3LCD、DLP和LCOS。
使用投影技术的拼接墙价格相对较低，并且画面的质量和稳定性都比较高，因此性价比最高，是目前拼接墙领域的主流产品。
LED拼接墙虽然价格比较高，但因为其耐受日晒和风雨的特点，被广泛的用于室外进行数字显示。
除投影和LED外，还有LCD液晶和PDP等离子，他们都有各自的优点。
企业与政府部门在采购拼接墙时，应当结合其性能和用途进行综合考虑。
背投影拼接显示墙大屏幕投影拼接是一个笼统的概念，目前大屏幕投影拼接主要有两种，一种是传统的投影显示单元按照一定的排列方式组合而成的显示墙体，我们称之为硬拼拼接，另一种是采用边缘融合技术的无缝拼接。
其中，投影显示墙硬拼拼接是由多个箱体拼接而成，按其核心部分－显示光机采用的技术不同，它有LCD、DLP、LCOS拼接墙等多种类型。
目前，这种拼接技术的拼接缝隙最小的可以小到毫米以下，因为缝隙非常小，所以大家也都叫“无缝”拼接，但实际是有缝隙的。
投影显示墙硬拼接所采用的箱体通常由以下几个组件构成：投影机（LC D、DLP、CRT等种类）、背投影屏幕、反射镜、支架和箱体。

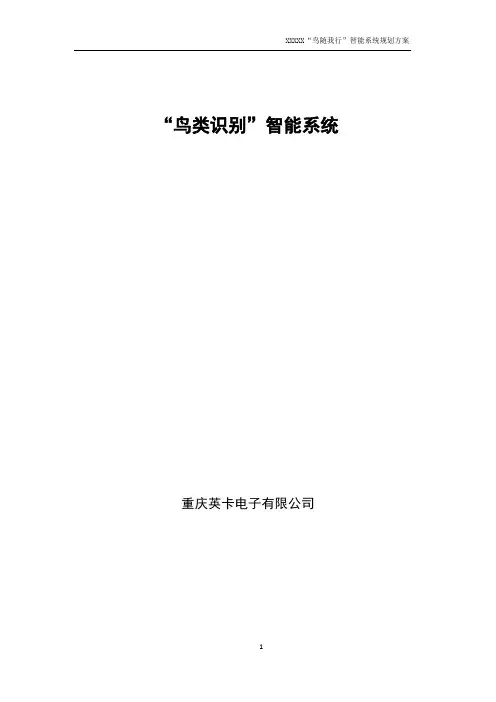

“鸟类识别”智能系统重庆英卡电子有限公司目录1. 项目概述 (4)1.1. 项目名称 (4)1.2. 编制依据.................................... 错误!未定义书签。
1.2.1. 国家、地方和相关部门的政策 ........... 错误!未定义书签。
1.3. 建设目标 (4)2. 项目建设的必要性 (6)2.1. 项目背景 (6)2.2. 现状及需求分析 (6)2.2.1. 现状 (6)2.2.2. 需求分析 (7)3. 项目总体设计 (8)3.1. 指导思想与原则 (8)3.2. 系统架构 (9)3.2.1. 总体架构 (9)4. 项目建设内容 (9)4.1. 系统组成 (9)4.2. “鸟类识别”智能系统一张图 (9)4.2.1. .......................................... 鸟类分布热力图104.3. “鸟类识别”智能系统管理平台 (10)4.3.1. ...................................... 生物多样性保护系统104.3.2. .................................... 智能视频管理系统平台114.3.3. ........................................ 社会公众微信平台114.4. 大数据统计分析及展示系统 (13)4.5. 前端硬件设备 (13)4.5.1. .......................................... 视频监控摄像机134.5.2. .......................................... 视觉智能服务器144.5.3. ............................................ 物候监测系统154.5.4. ........................................ 管理中心配套设备164.5.5. .............................................. 科普宣传牌211.项目概述1.1.项目名称XXXXX“鸟类识别”智能系统1.2.建设目标根据XXXXXXXXXX国家湿地公园型地理特征、鸟类分布区域、历年鸟类情况（包括种类、数量、活动季节、生活习性等），结合园区的科研和科普教育、园区维护的需求，在公园重点区域布置监测摄像头，建设完善的通信网络通道，并运用物联网、大数据、云计算建立一套智能化、现代化的“鸟类识别”智能系统，提升对湿地公园鸟类动物的管理能力、科研能力以及对广大市民的科普宣教能力。
拼接显示大屏幕汇报材料二〇一五年五月目录1.UHP灯泡光源的DLP技术（数字光处理器） (3)2.LED光源的DLP技术 (4)3.PDP （Plasma Display Panel ，等离子显示屏） (5)4.LCD（Liquid Cristal Display，液晶显示） (6)5.LED全彩屏（Light Emitting Diode，微间距） (7)6.性能对比 (8)7.拼接大屏幕市场现状 (10)8.技术总结 (11)9. 中达电通公司简介 (11)随着自动化和网络信息技术的飞速发展，各行各业信息资源的可视化需求急剧扩大，各单位对信息显示的要求也越来越高，大屏幕显示拼墙系统正是在这样的环境下应运而生的。
大屏幕显示系统作为集中信息显示的交流平台，可以将各种监控系统的计算机图、文信息和视频会议信号等进行集中显示，在实时调度、会商、决策及信息反馈等方面都起到了重要作用。
光学显示技术的不断发展，大屏幕显示拼墙系统也经历了多次的变革和技术提升，与此同时也淘汰了很多技术相对落后的产品，现就应用的拼墙技术DLP、PDP、LCD、LED等显示技术进行比较：1.UHP灯泡光源的DLP技术（数字光处理器）DLP 是“DigitalLighting Progress” 的缩写。
它的意思为数字光处理，也就是说这种技术要先把影像讯号经过数字处理，然后再把光投影出来。
它是基于德仪公司开发的数字微反射镜器件—DMD 来完成显示数字可视信息的最终环节，而 DMD 则是 Digital Micromirror Device 的缩写，字面意思为数字微镜元件，这是指在 DLP 技术系统中的核心——光学引擎心脏采用的数字微镜晶片，它是在 CMOS 的标准半导体制程上，加上一个可以调变反射面的旋转机构形成的器件。
数字光处理技术（DLP）即是通过一块集成了几十万个微型反射镜的芯片，对灯泡的光线进行反射而形成所需的图形画面的，其中每个反射镜相当于一个光开关，对应一个图像的像素。
其红、绿、蓝三原色的产生是通过色轮对灯泡的白色光进行分色而得的，最后在经过镜头投影成像，是一种全数字的处理技术。
由于DLP显示技术技术成熟，显示画面效果好、清晰度高，特别是应用功能非常强大，得到了市场的广泛认可，特别是2000年以后，高端市场占有率达到了90%以上；显示功能：经过众多厂商多年的研究和开发，基于DLP技术的投影产品功能已经越来越强大和丰富，投影机本身几乎都具备了内置信号处理器，能够直接对一些视频、计算机信号进行显示处理，尤其是一些产品能够实现画中画的叠加处理显示。
再加上外置的多屏处理器也能够对视频信号、计算机信号和多个网络信号进行处理显示，从而使整个显示系统的功能更加丰富，显示更加灵活，应用更加广泛。
优点：信号显示、处理功能强大。
显示稳定，显示色彩更丰富更真实。
维护成本低，使用寿命长。
无缝图像优势，拼缝小于0.2mm。
90% 的像素 /镜片面积可以有效地反射光而形成投影图像。
产品技术含量高，是真正的纯数字产品，系统可扩展性高；缺点：色彩处理及还原能力稍差，灯泡寿命短（以上缺点在选择LED光源后都得到解决）。
安装时需要预留维护通道，占地面积稍大。
不适合空间有限的房间安放。
（可采用电动前维护显示单元解决空间问题，但价格稍高于后维护）2.LED光源的DLP技术LED光源的DLP技术是在UHP光源（俗称灯泡）的技术基础上发展起来的，是拼接领域的最新的技术。
LED光源的DLP技术继承了拼接屏幕可以选择，拼接缝隙窄的特点。
增加了光源高寿命、自动调整技术、超低维护成本的特点。
LED光源为红绿蓝三色的LED发光二级管直接射出红绿蓝三原色光，经过透镜汇聚光路。
节省了色轮部件，使稳定性增加。
优点：色彩处理及还原能力强，使用寿命极长，可达60000小时以上，即使是7×24开启也可使用6.85年以上，而且衰减小，投影机芯采用全密封防尘光学设计，无需维护，使显示墙实现真正的免维护。
信号显示、处理功能强大。
显示稳定，显示色彩更丰富更真实。
维护成本极低，无缝图像优势，拼缝小于0.2mm。
90% 的像素 / 镜片面积可以有效地反射光而形成投影图像。
产品技术含量高，是真正的纯数字产品，系统可扩展性高；缺点：安装时需要预留维护通道，占地面积稍大。
不适合空间有限的房间安放。
（可采用电动前维护显示单元解决空间问题，但价格稍高于后维护）3.PDP （Plasma Display Panel ，等离子显示屏）PDP （Plasma DisplayPanel ），即等离子显示屏。
PDP 是一种利用气体放电的显示技术，其工作原理与日光灯很相似。
它采用了等离子管作为发光元件，屏幕上每一个等离子管对应一个像素，屏幕以玻璃作为基板，基板间隔一定距离，四周经气密性封接形成一个个放电空间，放电空间内充入氖、氙等混合惰性气体作为工作媒质在两块玻璃基板的内侧面上涂有金属氧化物导电薄膜作激励电极。
当向电极上加入电压，放电空间内的混合气体便发生等离子体放电现象，也称电浆效应。
气体等离子体放电产生紫外线，紫外线激发涂有红绿蓝荧光粉的荧光屏，荧光屏发射出可见光，显现出图像。
当每一颜色单元实现 256 级灰度后再进行混色，便实现彩色显示。
其技术原理为，由于 PDP 中发光的等离子管在平面中均匀分布，这样显示图像的中心和边缘完全一致，不会出现扭曲现象，实现了真正意义上的纯平面并且没有任何图像失真。
由于其显示过程中没有电子束运动，不需要借助于电磁场，因此外界的电磁场也不会对其产生干扰，具有较好的环境适应性。
PDP 是一种自发光显示技术，不需要背景光源，因此没有视角和亮度均匀性问题。
而三色荧光粉共用同一个等离子管的设计也使其避免了聚焦和汇聚问题，可以实现非常清晰的图像。
等离子高电压高耗电，能耗大，寿命有先天不足，使用 5000 ～ 10000 小时后屏幕亮度就会衰减一半，并难以在海拔 2500 米以上正常工作。
优点：单屏均匀度高；安装初期亮度高；对比度高、图像细腻。
缺点：像素点缝隙大；耗电极高；显示计算机图像或静态图像容易灼烧，造成屏幕永远的硬伤；亮度衰减快且无法提高；可靠性较低，屏体表面辐射较高。
而且目前主流拼接屏厂商很少再推出等离子新品，市场已经很少采用等离子拼接，不利于后期的延续使用和售后服务。
4.LCD（Liquid Cristal Display，液晶显示）LCD英文全称为Liquid CrystalDisplay，它一种是采用了液晶控制透光度技术来实现色彩的显示。
液晶显示技术是利用液晶的光开关作用，利用光线透过液晶板时，液晶板对光的透过进行开/关的控制来形成图像的，每个液晶像素对应一个画面的像素点，就相当于一个光的开关阀门，利用阀门开关的程度来控制不同的画面灰度。
是一种半数字的显示技术。
显示功能：显示功能相对简单，只能进行单一视频或计算机信号的显示。
液晶拼接独有的内置信号处理器，具备与DLP投影相同的信号处理功能，支持对视频信号的漫游、跨屏、缩放、叠加等，并能与外置处理器形成信号处理冗余。
优点：液晶拼接墙具有低功耗、重量轻、无辐射、画面亮度均匀等优点缺点：拼接缝大，目前LCD拼接的拼缝最小也仅仅是5.3mm。
响应时间慢导致高速移动图像出现拖尾。
液晶板的连续不停工作寿命只有50000小时左右，长时间工作液晶板会发生固化显现，直接导致亮度下降和色度衰减，即老化，维护成本高。
5.LED全彩屏（Light Emitting Diode，微间距）LED英文全称为Light EmittingDiode，它是一种通过控制RGB半导体发光二极管的显示方式，其大概的样子就是由很多个RGB三色的发光二极管组成，每个像素组合均有RGB二极管，靠每组像素灯的亮灭来显示不同颜色的全彩画面。
用来显示文字、图形、图像、动画、行情、视频、录像信号等各种信息的显示屏幕。
LED显示屏是一个发展成熟的产品，至今已有20余年。
凭借其高亮度、无拼缝、安装空间小的优势，LED在户外显示领域独占鳌头，但其像素间距较大、分辨率较差，不适合用于室内显示。
但随着LED点间距日益缩小，小间距LED走入人们的视野，慢慢渗透到室内应用，用于礼堂、展览、酒店等需画面宣传展示的场合。
不过相比前面几种相对成熟的拼接显示系统而言，LED室内全彩屏还处于一个起步阶段，还有诸多目前技术难以克服的问题。
优点：LED全彩屏亮度高，色彩真实，相对市面上其他大屏幕系统无拼缝是其最大的优点。
缺点：目前受LED封装工艺影响，点距较小的产品还处于实验室阶段，目前已经量产的LED全彩产品分辨率普遍较低，颗粒感严重且亮度过高，在室内使用，容易造成观众视力损伤；而且稳定性不足，即使坏点率仅为目前各厂家宣传的万分之三，也会直接影响用户的观感；目前量产的LED全彩屏幕价格相对DLP、LCD、PDP等偏高，毫无性价比可言。
6.性能对比897.拼接大屏幕市场现状8.技术总结DLP拼接技术整体在后期的使用维护成本要比其他显示技术低很多，在信号的显示效果和整体的维护成本上而言具有明显的优势，但是其UHP灯泡的寿命问题也一直困扰着用户。
为改善灯泡的短寿命问题，核心厂家推出了LED光源的投影机（美国科视、比利时巴克、日本三菱、中国中达电通），它的寿命可以达到60000小时，而且LED 为绿色光源，具有寿命超长、色彩饱和度高稳定性好等特点，消除了用户对系统需更要换灯泡及色轮的顾虑, 可实现系统的“零”维护。
虽然小间距LED开始在室内控制中心项目中崭露头角，但大部分客户仍对其在室内应用上持谨慎态度。
原因在于，虽小间距LED集众多优势于一身，但仍有不少美中不足的地方：分辨率低、亮度过高、稳定性不足、价格偏高等。
其中，分辨率低是小间距LED最大的缺陷，这一物理特性决定了其无法成为控制室超高分辨率显示方案的替代产品。
而为提高分辨率擅自缩小间距，则会产生更多的衍生问题（散热、色彩平衡及后期维护等），更为复杂麻烦。
亮度曾是LED引以为傲的优点，用在户外广告可以吸引客户的眼球，但若是应用在室内领域，来强制显示LED并不擅长的高清画面及视频信号，不仅会加大功耗，而且易造成观众视力损伤。
而且，小间距LED上市仅一两年，经验积淀不够深，稳定性不高，即使坏点率仅为万分之三，也会直接影响用户的观感。
综合以上考虑，根据目前大屏幕发展技术趋势及我单位大屏幕显示的实际需要，建议选择采用LED光源的DLP大屏幕拼接系统做为我单位的显示设备。
9.中达电通公司简介全球领先的自有DLP光机技术中达电通公司是美国TI（Texas Instruments）公司DLP™产品的授权制造商，具有自主知识产权。
DLP显示单元的投影光机由母公司DELTA台达电子公司下属的吴江厂负责生产，是唯一一家在国内拥有DLP投影光机生产基地的大屏幕系统厂商，DLP光机国内市场占有率超过50%，可提供光机生产线参观考察。
