安全通道搭设方案模版

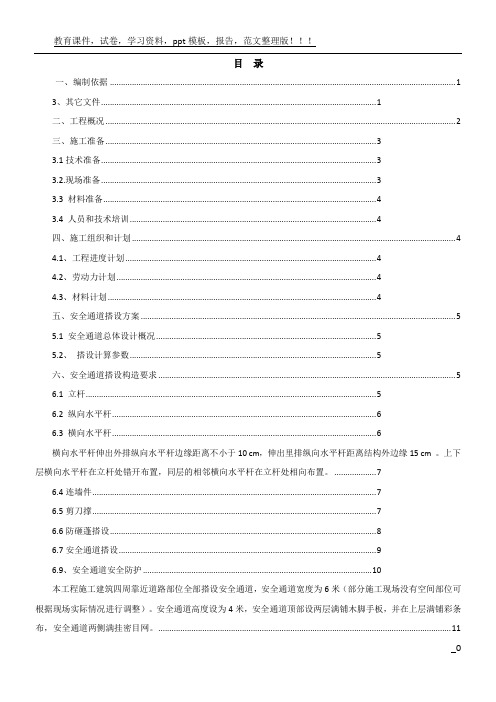

目录一、编制依据 (1)3、其它文件 (1)二、工程概况 (2)三、施工准备 (3)3.1技术准备 (3)3.2.现场准备 (3)3.3 材料准备 (4)3.4 人员和技术培训 (4)四、施工组织和计划 (4)4.1、工程进度计划 (4)4.2、劳动力计划 (4)4.3、材料计划 (4)五、安全通道搭设方案 (5)5.1 安全通道总体设计概况 (5)5.2、搭设计算参数 (5)六、安全通道搭设构造要求 (5)6.1 立杆 (5)6.2 纵向水平杆 (6)6.3 横向水平杆 (6)横向水平杆伸出外排纵向水平杆边缘距离不小于10 cm，伸出里排纵向水平杆距离结构外边缘15 cm 。

上下层横向水平杆在立杆处错开布置，同层的相邻横向水平杆在立杆处相向布置。

(7)6.4连墙件 (7)6.5剪刀撑 (7)6.6防砸蓬搭设 (8)6.7安全通道搭设 (9)6.9、安全通道安全防护 (10)本工程施工建筑四周靠近道路部位全部搭设安全通道，安全通道宽度为6米（部分施工现场没有空间部位可根据现场实际情况进行调整）。

安全通道高度设为4米，安全通道顶部设两层满铺木脚手板，并在上层满铺彩条布，安全通道两侧满挂密目网。

(11)6.10安全通道检查验收 (11)七、安全措施 (11)7.1 材质及其使用的安全技术措施 (11)7.3 安全通道安全技术措施 (11)7.4 安全通道拆除的安全技术措施 (12)八、文明施工 (12)九、安全计算 (12)一、编制依据1.2、主要规范、规程、标准3、其它文件二、工程概况项目名称：新客站农迁房“兴城.嘉苑”四期项目施工地点：成都市成华区青城山路与大渡河路交汇处建设单位：成都市成华区统一建设办公室施工单位：中铁八局集团建筑公司监理单位：成都交大工程建设集团有限公司施工内容：建筑物地上安全通道及防砸棚搭拆等。

工程为节能改造工程，主要进行外墙保温工程，根据工程需要，需搭设安全通道楼号如下：本工程名称为新客站农迁房“兴城.嘉苑”四期项目工程，建设地点位于成都市成华区成都市成华区青城山路与大渡河路交汇处；属于框架剪力墙结构；建筑面积为56300.41㎡，1#楼地下2层，负二层层高3.7米，负一层层高4米，地上1#楼两个单元均为33层，局部商业2层，2#楼共一个单元为24层，局部有商业有2-4层，1#建筑高度：99.6m；标准层层高：3m ，2#楼建筑高度为75.6米。

一、交底目的为确保施工现场安全通道的搭设质量，预防安全事故的发生，提高施工人员的安全意识，特制定本技术交底。

二、安全通道搭设要求1. 安全通道应满足施工人员通行、材料运输及消防通道的要求，确保畅通无阻。

2. 安全通道的宽度应不小于1.5米，高度应不小于2.5米，转弯处应设置醒目的警示标志。

3. 安全通道地面应采用防滑材料，如防滑木地板、防滑瓷砖等。

4. 安全通道两侧应设置防护栏杆，栏杆高度不小于1.2米，间距不大于1米。

5. 安全通道顶部应设置安全网，防止落物伤人。

6. 安全通道搭设应遵循以下原则：（1）自上而下搭设，先搭设顶部，再搭设两侧防护栏杆。

（2）搭设材料应选用合格、符合安全要求的材料。

（3）搭设过程中，注意检查各部位连接牢固，确保安全。

三、安全通道搭设步骤1. 准备工作（1）明确安全通道搭设范围、长度、宽度、高度等参数。

（2）准备搭设材料，如钢管、扣件、安全网、防护栏杆等。

（3）组织施工人员进行安全教育和培训。

2. 搭设顶部（1）按照设计要求，确定顶部支撑点，确保顶部结构稳固。

（2）将钢管、扣件等材料连接成顶部框架，并安装安全网。

（3）检查顶部框架连接牢固，安全网无破损。

3. 搭设两侧防护栏杆（1）按照设计要求，确定栏杆高度、间距等参数。

（2）将钢管、扣件等材料连接成栏杆框架。

（3）将栏杆框架与顶部框架连接牢固。

（4）检查栏杆连接牢固，无松动。

4. 搭设地面（1）按照设计要求，确定地面材料及厚度。

（2）将地面材料铺设在安全通道底部。

（3）检查地面平整，无凹陷、裂缝等。

四、安全注意事项1. 施工人员应穿戴好个人防护用品，如安全帽、安全带等。

2. 搭设过程中，注意观察周围环境，确保安全。

3. 遇到恶劣天气，如大风、大雨等，应暂停施工，确保人员安全。

4. 施工现场应设置明显的警示标志，提醒施工人员注意安全。

5. 施工完成后，应对安全通道进行检查，确保符合要求。

五、交底结束本次安全通道搭设技术交底至此结束，请各施工人员认真执行，确保施工现场安全通道搭设质量。

搭设安全通道防护棚一、搭设安全通道防护棚，此通道共两跨，总宽度为米，高度米，通道净高度为米。

通道入口处搭起。

二、落地行人安全通道防护棚，立杆及双层防护所用横杆均采用48*3.0钢管，立杆高度为6米。

其余纵横向横杆均采用48*3.0钢管与立杆进行连接，此防护棚采用双层硬防护，第一层防护满铺竹挑板，第二层上面满铺10毫米厚的木模板，采用自攻钉与方钢固定。

三、剪刀撑、小横杆和扫地杆采用48*3.0钢管，立杆间距：1.5 米，通道宽4米，大横杆向水平间距：1.5米。

防护棚上下二层间距1.3米，上层满铺竹挑板，四边采用18号铅丝双股与架体绑扎牢固；下层满铺木模板（10厚木胶合板+防水设施），木模板下面刷漆，木模板采用自攻丝与架体连接牢固。

距地面0.2米处采用48*3.0 钢管设置扫地杆，通道两侧范围内满挂钢网。

四、搭设注意事项1、安全通道搭设过程中两侧拉警戒线，并设专人看守。

若必须有人通过应有看管人员通知上方搭设人员，待无隐患后才可通过。

通过时必须佩带安全帽，并注意头顶上方情况。

2、搭设之前对进场的钢管、扣件进行严格检查，禁止使用不合格和质量不合格的材料和配件。

3、通道的搭设必须统一交底后作业，必须统一指挥，严格按上述搭设程序进行。

4、通道的搭设应按〃一〃字形从一端开始并向另一端延伸搭设，搭设过程中随立随校正后予以固定。

满堂脚架搭设一、1、本满堂脚手架采取满堂架形式进行搭设，其具体搭设流程如下：做好搭设的准备工作T放线一定位设置通长立杆垫板T排放纵向扫地杆T竖立杆一将纵向扫地杆与立杆扣接一安装横向扫地杆一安装纵向水平杆T安装横向水平杆T安装剪刀撑T铺脚手板T挂水平网一固定防护栏杆及挡脚板一挂立网防护。

2、满堂脚手架搭设具体要求垫板铺设:按本方案要求放定位线，垫板采用50x200x4000mm 的脚手板逐根立杆垫设。

3、立杆搭设：a、采用双排单杆①48x3.5钢管搭设。

最外侧立杆距离外墙皮或柱皮200mm ;b、立杆采用对接扣件连接，相邻立杆的接头位置错开布置在不同的步距内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm,各接头中心至主节点的距离不大于步距的1/3，立杆与纵向水平杆必须用直角扣件扣紧，不得隔步设置或遗漏；C、立杆下面必须垫通长木垫板，垫板应准确地放在定位线上，垫板长度不少于2跨，垫板厚度不小于50mm，宽度不小于200mm ;d、立杆下面必须设置纵、横向扫地杆，纵向扫地杆用直角扣件固定在距底座上皮不大于200mm处的立杆上，横向扫地杆采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。

塔吊安全通道搭设施工方案范本本工程6-1#、楼的施工中，1#、2#塔吊的塔身高度随着楼层高度上升，为了节约塔吊司机上下塔吊的时间，以及保障塔吊司机的人生安全，需要在塔吊塔身与主体结构之间搭设安全通道。

安全防护领导小组安全生产、文明施工是企业生存与发展的前提条件，是达到杜绝死亡、重伤及消防、机械事故安全生产目标的必然保障，为此工程处成立以孙中昕为组长的安全防护领导小组，其机构组成、人员编制及责任分工如下：组长：（项目经理）负责协调工作；副组长：（现场经理）技术总部署及现场施工总指挥；组员：（技术负责人）方案编制、技术交底；（安全负责人）现场施工指挥、质量检查；（架子组长）负责现场具体施工。

设计总体思路1#塔吊塔身距离6-1#塔楼板面___米，2#塔吊距离6-1#塔楼板面___米，由于塔吊附臂不能承受多余荷载，只能在塔吊与主体结构之间搭设一道通道，通道的搭设要求如下：1、通道底部采用双排14a槽钢与483.5标准钢管焊接搭设，通道宽度为___mm，钢管间距为___mm，钢管上面满铺木模板。

2、护栏高度为___mm，护栏立杆采用___mm___mm___mm方钢，立杆间距为___mm，护栏顶部横杆采用8槽钢，与方钢立杆焊接，护栏立面用483.5标准钢管焊接。

3、通道伸进塔身长度为___mm，与结构板面的搭接长度为___mm。

4、通道与塔吊以及结构板面两端绞支，其中通道底部14a槽钢与结构板面利用钢筋锚环连接，通道与塔吊塔节的连接详见附图节点1。

5、通道内侧要满挂全封闭式的密目安全网，密目网采用___m的规格，用网绳绑扎在横杆外立杆里侧。

6、由于通道跨度较大，用直径___mm的钢丝绳将通道底部14a槽钢与上层结构面拉结，槽钢的拉结点位置见附图。

7、所有节点处的焊接采用满焊。

8、通道底部侧面设___mm高的挡脚板9、通道左右对称搭设（包括钢丝绳的拉结）。

材料的选择1、钢管选用外径___mm，壁厚___mm，钢材强度等级Q235-A，钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，钢管要有出厂合格证。

紫云阁项目塔式起重机上人安全通道搭设方案目录一、编写依据 (3)二、工程概况 (3)三、施工方法 (3)四、材料要求 (3)五、安全文明施工 (4)六、文明施工要求 (5)一、编制依据1、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20112、《建筑施工安全检查标准》 JGJ59-20113、《建筑施工高处作业安全技术规范》 JGJ80-914、《钢管脚手架扣件》 GB15831-20065、《安全网》 GB5725-20096、《密目式安全网》GB16909-1997二、工程概况中建紫云阁住宅小区2#、4#楼工程项目塔机最高安装高度为105米，为保证塔司人身安全和节约塔司上下塔机的时间，需在塔机塔身与主体结构之间搭设安全通道。

三、施工方法塔机安全通道的搭设1、塔吊安全通道采用定型架子形式，通道底部采用双排14a槽钢与48×标准钢管焊接搭设，通道宽度为800mm，钢管间距为1000mm，钢管上面满铺厚50mm木板。

2、护栏高度为1200mm，护栏立杆采用48×标准钢管，立杆间距为1000mm，护栏顶部横杆采用48×标准钢管，与立杆连接接，护栏立面用48×标准钢管焊接。

3、通道伸进塔身长度为500mm，与结构板面的搭接长度为1000mm。

4、通道内侧要满挂全封闭式的密目安全网，密目网采用×的规格，用网绳绑扎在横杆外立杆里侧。

5、所有节点处的焊接采用满焊。

6、通道左右对称搭设7、安全通道应在地面焊接完成，需要时吊装至指定位置四、材料的选择和要求1、钢管1）钢管选用外径48mm，壁厚，钢材强度等级Q235-A，钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，钢管要有出厂合格证。

脚手架施工前必须将入场钢管取样，送有相关国家资质的试验单位，进行钢管抗弯、抗拉等力学试验，试验结果满足设计要求后，方可在施工中使用。

2）、凡是腐朽、扭曲、破裂的木模板不得使用。

目录一、编制依据 (1)3、其它文件 (1)二、工程概况 (2)三、施工准备 (3)3.1技术准备 (3)3.2.现场准备 (4)3.3 材料准备 (4)3.4 人员和技术培训 (4)四、施工组织和计划 (4)4.1、工程进度计划 (4)4.2、劳动力计划 (4)4.3、材料计划 (5)五、安全通道搭设方案 (5)5.1 安全通道总体设计概况 (5)5.2、搭设计算参数 (5)六、安全通道搭设构造要求 (5)6.1 立杆 (5)6.2 纵向水平杆 (6)6.3 横向水平杆 (7)横向水平杆伸出外排纵向水平杆边缘距离不小于10 cm，伸出里排纵向水平杆距离结构外边缘15 cm 。

上下层横向水平杆在立杆处错开布置，同层的相邻横向水平杆在立杆处相向布置。

76.4连墙件 (7)6.5剪刀撑 (7)6.6防砸蓬搭设 (8)6.7安全通道搭设 (9)6.9、安全通道安全防护 (11)本工程施工建筑四周靠近道路部位全部搭设安全通道，安全通道宽度为6米（部分施工现场没有空间部位可根据现场实际情况进行调整）。

安全通道高度设为4米，安全通道顶部设两层满铺木脚手板，并在上层满铺彩条布，安全通道两侧满挂密目网。

(11)6.10安全通道检查验收 (11)七、安全措施 (11)7.1 材质及其使用的安全技术措施 (11)7.3 安全通道安全技术措施 (12)7.4 安全通道拆除的安全技术措施 (12)八、文明施工 (13)九、安全计算 (13)一、编制依据1.2、主要规范、规程、标准3、其它文件项目名称：新客站农迁房“兴城.嘉苑”四期项目施工地点：成都市成华区青城山路与大渡河路交汇处建设单位：成都市成华区统一建设办公室施工单位：中铁八局集团建筑公司监理单位：成都交大工程建设集团有限公司施工内容：建筑物地上安全通道及防砸棚搭拆等。

工程为节能改造工程，主要进行外墙保温工程，根据工程需要，需搭设安全通道楼号如下：本工程名称为新客站农迁房“兴城.嘉苑”四期项目工程，建设地点位于成都市成华区成都市成华区青城山路与大渡河路交汇处；属于框架剪力墙结构；建筑面积为56300.41㎡，1#楼地下2层，负二层层高3.7米，负一层层高4米，地上1#楼两个单元均为33层，局部商业2层，2#楼共一个单元为24层，局部有商业有2-4层，1#建筑高度：99.6m；标准层层高：3m ，2#楼建筑高度为75.6米。

一、安全通道的安装顺序定位放线（挖土）→垫层（预埋铁）→钢管立柱安装→基础浇筑（养护2天）→钢梁焊接→防护棚钢管搭设→安全网→安全标语二、安全通道的验收钢管立柱下垫木放置完毕后，应由有关人员检查验收，合格后方可进行搭设。

在搭设过程中，由安全员随时进行检查，指出搭设过程中不符合要求部分并及时整改。

搭设人员必须是经过按现行国家标准《特种作业人员安全技术考核管理规则》考核合格的专业架子工。

严禁无证上岗操作。

三、安全通道的成品保护在使用中注意成品保护。

任何人严禁随意拆除结构杆件，破坏通道结构。

过往车辆注意堤防刮碰通道结构。

本通道限高5.0m，限款7.0m。

禁止超高、超宽车辆通过。

风雨后，及时组织人员对通道进行检查，若有损坏及时修缮。

四、防护棚搭设施工工艺4.1施工准备4.1.1负责人应按施工组织设计及施工方案中有关防护棚的要求，逐级向架设和使用人员进行技术交底及安全技术交底。

4.1.2应按要求对钢管、扣件、脚手板等进行检查验收，各种材料必须有产品质量检验合格证。

不合格的购配件不得使用，经检查合格的购配件应按品种、规格分类、堆放整齐、平整，堆放场地不得有积水。

4.1.3清除地面杂物，平整搭设场地，并使排水畅通。

4.2搭设4.2.1防护棚搭设工艺：放置纵向扫地杆→逐根树立立柱，随即与扫地杆扣紧→放置横向扫地杆并与立杆或扫地杆扣紧→第一步纵向水平杆→第一步横向水平杆→连墙件（或加抛撑）→第二步纵向水平杆→第二步横向水平杆→加设临时斜撑杆→第三、四步纵向水平杆和横向水平杆→接立杆→架设剪刀撑。

4.2.2搭设立杆的注意事项a本工程使用φ48×3.5mm的钢管。

b相邻立柱的对接扣件不得在同一高度内，错开距离必须符合构造要求。

c开始搭设立柱时，每隔6跨设置一根抛撑，直至连接处安装稳定后，方可根据情况拆除。

4.2.3搭设纵、横向水平杆的注意事项a封闭性防护棚的同一步纵向水平杆必须四周交圈，用直角扣件与内、外角柱固定。

目次【1 】1. 编制根据22. 工程概况23. 施工安排23.1 安然防护引导小组23.2 设计总体思绪3444. 安然施工措施456666771.编制根据2.工程概况本工程6-1#.楼的施工中,1#.2#塔吊的塔身高度跟着楼层高度上升,为了勤俭塔吊司机高低塔吊的时光,以及包管塔吊司机的人生安然,须要在塔吊塔身与主体构造之间搭设安然通道.3. 施工安排3.1 安然防护引导小组安然临盆.文明施工是企业生计与成长的前提前提,是达到“杜绝逝世亡.重伤及消防.机械变乱”安然临盆目的的必定包管,为此工程处成立以孙中昕为组长的安然防护引导小组,其机构构成.人员编制及义务分工如下：组长：（项目司理）——负责调和工作;副组长：（现场司理）——技巧总安排及现场施工总批示;组员：（技巧负责人）——计划编制.技巧交底;（安然负责人）——现场施工批示.质量检讨;（架子组长）——负责现场具体施工.3.2 设计总体思绪1#塔吊塔身距离6-1#塔楼板面12米,2#塔吊距离6-1#塔楼板面米,因为塔吊附臂不克不及推却过剩荷载,只能在塔吊与主体构造之间搭设一道通道,通道的搭设请求如下：1、通道底部采取双排14a槽钢与48×3.5尺度钢管焊接搭设,通道宽度为800mm,钢管间距为1500mm,钢管上面满铺木模板.2、护栏高度为1200mm,护栏立杆采取50mm×50mm×4mm方钢,立杆间距为1500mm,护栏顶部横杆采取8槽钢,与方钢立杆焊接,护栏立面用48×3.5尺度钢管焊接.3、通道伸进塔身长度为500mm,与构造板面的搭接长度为1000mm.4、通道与塔吊以及构造板面两头绞支,个中通道底部14a槽钢与构造板面应用钢筋锚环衔接,通道与塔吊塔节的衔接详见附图节点1.5、×6.0m的规格,用网绳绑扎在横杆外立杆里侧.6、因为通道跨度较大,用直径15mm的钢丝绳将通道底部14a槽钢与上层构造面拉结,槽钢的拉结点地位见附图.7、所有节点处的焊接采取满焊.8.通道底部正面设180mm高的挡脚板9.通道阁下对称搭设（包含钢丝绳的拉结）.1.钢管选用外径48mm,壁厚3.0mm,钢材强度等级Q235-A,钢管概况应平直滑腻,不该有裂纹.分层.压痕.划道和硬弯,钢管要有出厂及格证.脚手架施工前必须将入场钢管取样,送有相干国度天资的实验单位,进行钢管抗弯.抗拉等力学实验,实验成果知足设计请求后,方可在施工中应用.2.凡是腐败.扭曲.决裂的木模板不得应用.3.搭设通道前应进行保养,除锈并同一涂色,色彩力图情况美不雅.4.安然网采取密目式安然网色彩应知足情况后果请求,选用中国建筑一局（团体）公司指定产品.请求阻燃,应用的安然网必须有产品临盆允许证和质量及格证.5.槽钢以及钢板的强度和尺寸要知足请求.4.安然施工措施1 .所应用槽钢及配件要严厉检讨,制止应用规格不符或质量不及格的配件.2.塔吊通道搭设人员必须由专业人员搭设,操纵人员必须持证上岗.3.高空功课施工人员必须戴好安然带.安然帽.制止穿拖鞋.凉鞋施工.4 .脚手板要摊平铺稳,端头要焊接固定.5.任何人员不得随便裁撤塔吊通道上的各类管件.6.架上施工人员要留意自我呵护和他人的安然,防止产生闪掉和落物.7.严禁在架上嬉闹和坐在雕栏等不服安处歇息.8.通道应用人员在工作前,要先检讨有无影响安然功课的问题消失,在消除安然隐患后方可应用.根据高空施工的特别性,联合公司职业健康安然治理手册.程序文件,请求施工时做到：1.进入施工现场的人员必须戴好安然帽,高空功课系好安然带,穿好防滑鞋等,现场严禁抽烟.2.进入施工现场的人员要爱护场内的各类举措措施和标识牌,不得随便裁撤和移动标识牌.3.搭设人员必须是经测验及格的专业架子工,上岗人员按期体检,体检及格者方可发上岗证.凡有高血压.贫血病的.心脏病及其他不合适高空功课者,一律不得上脚手架操纵.4.验收及格后任何人不得私自拆改通道,如需作局部拆改时,须经技巧部赞成后由架子工操纵.5.不得在通道上堆载施工材料,严禁随便率性吊挂起重装备.6.现场焊接节点时,派专职人员做好防火工作,配备料斗,防止火星和切割物溅落.7. 施工人员严禁凌空抛掷杆件.物料及其他,材料.对象用滑轮和绳子运输,不得乱扔.8.应用的对象要放在对象袋内,防止掉落落伤人;登高要穿防滑鞋,袖口及裤口要扎紧.9. 材料堆放场做到整洁.摆放合理.专人保管,并树立严厉领料手续.10. 施工人员做到活完料净脚下清,确保脚手架施工材料不糟蹋.11. 六级以上(含六级)大风.大雪.大雾.大雨气象停滞高空功课.在冬期.雨期要经常检讨脚手板上有无积雪.积水等物如有则应随时清扫,并要采纳防滑措施.14a槽钢：h=140mm,b=58mm,t wI x=564cm4,W x3,S=100cm3单根14a槽钢恒荷载q1活荷载q2=0.05kN/m（由人行走的活荷载等效而来）ɤGɤQ取1#塔吊通道盘算:q d12梁上荷载尺度值 q k = q1+q2 = 0.5 kN/m次梁单位长度上的荷载为 q =q d/ 2 = kN/m跨中最大弯矩为 l = 12 m M max = 0.125 * q * l 2 = 6.12 kN/m 梁自重为 G = 14.53 * 9.8 = 142.4 N/m 梁弯矩为 M g = 0.125 * G * ɤG * l 2 = N m M = M g + M max = 6 = N m曲折正应力 σ==W rx Mx .2/34.1135.80*05.132.9580mm N = 钢材的强度设计值 Q235钢 抗拉,抗压和抗弯f = 215 2/mm N 所以σ= 2/mm N < f = 215 2/mm N 抗弯强度知足请求.支座处最大剪力V max =0.5 * q * l = 0.5 * * 6 = kN m 梁自重的最大剪力 V G = G * ɤG * 2 = 384.48 N m V = V max + V G = N m τ==twIx S V ..max * 100 / 564 * 10 * 6 = N/mm 2钢材的强度设计值 Q235钢 抗剪f v = 125 2/mm N 所以τ= N/mm 2 < f v = 125 2/mm N 抗剪强度知足请求.简支钢梁的挠度允许值[]250/L V T =梁上荷载尺度值 q k = q 1+q 2 = 0.5 kN/m 弯矩为 M k = 0.125 * q k * l 2 = 2.25 kN/m[]2501833156400002060001060001025.2106=<=⨯⨯⨯⨯==L V EI L M L V T x k T 刚度知足请求.。
