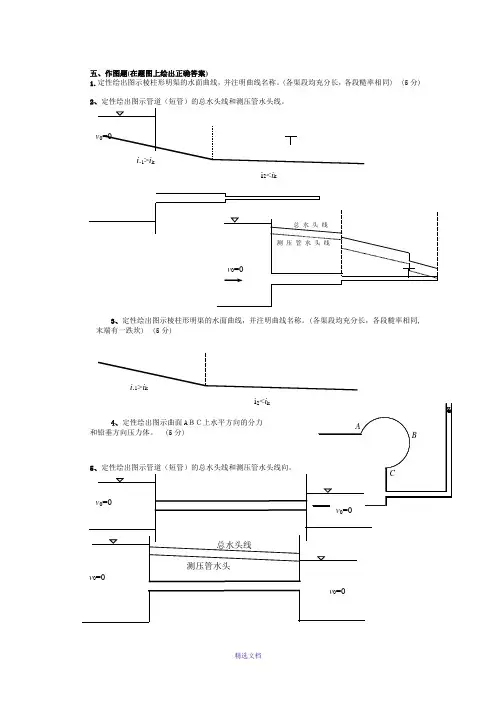

五、作图题(在题图上绘出正确答案)1.定性绘出图示棱柱形明渠的水面曲线，并注明曲线名称。
(各渠段均充分长，各段糙率相同) (5分)2、定性绘出图示管道（短管）的总水头线和测压管水头线。
3、定性绘出图示棱柱形明渠的水面曲线，并注明曲线名称。
(各渠段均充分长，各段糙率相同,末端有一跌坎) (5分)6AB 上水平分力的压强分布图和垂直分力的压力体图。
AB7、定性绘出图示棱柱形明渠的水面曲线，并注明曲线名称。
(各渠段均充分长，各段糙率相同)KKi < i 1k i >i 2k六、根据题目要求解答下列各题1、图示圆弧形闸门AB(1/4圆), A 点以上的水深H ＝1.2m ，闸门宽B =4m ，圆弧形闸门半径R =1m ，水面均为大气压强。
确定圆弧形闸门AB 上作用的静水总压力及作用方向。
解：水平分力 P x =p c ×A x =74.48kN 铅垂分力 P y =γ×V=85.65kN,静水总压力 P 2= P x 2+ P y 2, P=113.50kN,tan = P y /P x =1.15 ∴ =49° 合力作用线通过圆弧形闸门的圆心。
2、图示一跨河倒虹吸圆管，管径d ＝0.8m ，长 l =50 m ，两个 30。
折角、进口和出口的局部水头损失系数分别为 ζ1=0.2，ζ2=0.5，ζ3=1.0，沿程水头损失系数λ=0.024，上下游水位差 H =3m 。
若上下游流速水头忽略不gv R l h H w 2)4(2∑+==ξλ计算圆管道断面的水力半径和局部水头损失系数9.10.15.022.0, m 2.04/=++⨯====∑ξχd AR将参数代入上式计算，可以求解得到/s m 091.2 , m /s 16.4 3===∴vA Q v即倒虹吸管内通过的流量为2.091m 3/s 。
HRO BR3、某水平管路直径d 1=7.5cm ，末端连接一渐缩喷嘴通大气(如题图)，喷嘴出口直径d 2=2.0cm 。

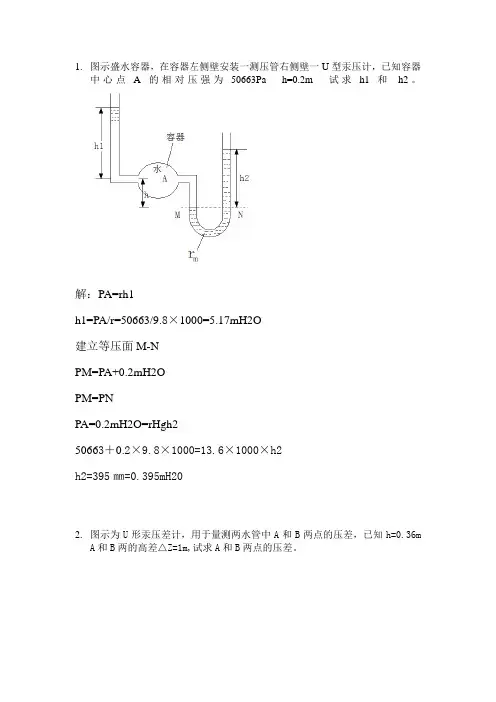

1.图示盛水容器，在容器左侧壁安装一测压管右侧壁一U型汞压计，已知容器中心点A的相对压强为50663Pa h=0.2m 试求h1和h2。
解：PA=rh1h1=PA/r=50663/9.8×1000=5.17mH2O建立等压面M-NPM=PA+0.2mH2OPM=PNPA=0.2mH2O=rHgh250663＋0.2×9.8×1000=13.6×1000×h2h2=395㎜=0.395mH202.图示为U形汞压差计，用于量测两水管中A和B两点的压差，已知h=0.36mA和B两的高差△Z=1m,试求A和B两点的压差。
解：建立等压面M-N，M’-N’PM=PA-r水hPB=PN’+r水(hm+h+△Z)PN=PM’+rmhmPM’=PN’ PM=PNPB=PN-rmhm+r水(hm+h+△Z)PA=PM+r水hPB=PA-r水h-rmhm+r水(hm+h+△Z)PA-PB=r水h+rmhm-r水(hm+h+△Z)=3.536mH2O3.如图所示某挡水矩形闸门，门宽b=2m,一侧水深h1=4m,另一侧水深h2=2m,试求闸门上所受到的静水总压力的大小。
解：A1=bh1=2⨯4=8m 2A2=b ⨯h2=2⨯2=4m 2hc1=h1/2=2mhc2=h2/2=1m左侧的水对闸门的作用力大小为F1=rhc1A1=1.0⨯103⨯9.8⨯2⨯8=1.568⨯105N右侧的水对闸门的作用力大小为F2=rhc2A2=1.0⨯103⨯9.8⨯1⨯4=3.920⨯410N闸门所受静水总压力大小F=F1-F2=1.568⨯105-3.920⨯410=1.176⨯105N 方向沿闸门向右yD1=yc1+Ic1/yc1A=h1/2+12/11213bh h bh ∙∙=8/3myD2=yc2+I2/yc2A=h2/2+22/21223bh h bh ∙∙=4/3m 根据惯性矩性质FyD=F1yD1-F2(h1-h2+yD2)117600yD=156800⨯38m-39200(4-2+4/3)yD=2.4m即合力的作用点位于0点下方2.4米处hc1 hc2 yD1 yD2 yD 的位置如图所示4. 设有一股自喷嘴，以速度V 。
水利计算综合练习计算说明书学校：SHUI YUAN系别：水利工程系班级: 水工班姓名: mao学号：指导老师：XXX2013年06月22日目录一、水力计算资料 2公式中的符号说明 3二、计算任务 4任务一： 4绘制陡坡段水面曲线 4⑴.按百年一遇洪水设计 41、平坡段：(坡度i=0) 4① 水面曲线分析 4② 分段求和计算Co型雍水曲线 52、第一陡坡段（坡度i=0.1） 6① 判断水面曲线类型 6② 按分段求和法计算水面曲线 73、第二陡坡段（坡度 i=1/3.02） 8① 判断水面曲线类型 8② 按分段求和法计算水面曲线 8⑵.设计陡坡段边墙 9⑶．按千年一遇洪水校核 111、水平坡段（坡度i=0） 12① 水面曲线分析 12② 分段求和计算Co型雍水曲线 132、第一陡坡段（坡度i=0.1） 14① 判断水面曲线类型 14②按分段求和法计算水面曲线 143、第二陡坡段（坡度 i=1/3.02） 16① 判断水面曲线类型 16② 按分段求和法计算水面曲线 16① 千年校核的掺气水深 17② 比较设计边墙高度与千年校核最高水深的大小 19⑷.绘制水面曲线及边墙 21任务二： 24绘制正常水位至汛前限制水位～相对开度～下泄流量的关系曲线 24 任务三： 26绘制汛前限制水位以上的水库水位～下泄流量的关系曲线 26三、总结 29、水力计算资料：某水库以灌溉为主，结合防洪、供电和发电、设带弧形闸门的驼峰堰开敞式河岸溢洪道。
1.水库设计洪水标准：百年一遇洪水（P=1%）设计相应设计泄洪流量Q=633.8 m^3/s相应闸前水位为25.39 m相应下游水位为4.56 m千年一遇洪水（P=0.1%）校核相应设计泄洪流量Q=752.5 m^3/s相应闸前水位为26.3 m相应下游水位为4.79 m正常高水位为24.0 m,汛前限制水位22.9 m。
2.溢洪道的有关资料：驼峰剖面选用广东省水科所1979年提出的形式（参阅武汉水院水力学教研室编的水力计算手册，P156图3-2-16a）。
水力学画图与计算五、作图题(在题图上绘出正确答案)1.定性绘出图示棱柱形明渠的水面曲线，并注明曲线名称。
(各渠段均充分长，各段糙率相同) (5分)2、定性绘出图示管道（短管）的总水头线和测压管水头线。
3、定性绘出图示棱柱形明渠的水面曲线，并注明曲线名称。
(各渠段均充分长，各段糙率相同,末端有一跌坎) (5分)6、上水平分力的压强分布图和垂直分力的压力体图。
7、定性绘出图示棱柱形明渠的水面曲线，并注明曲线名称。
(各渠段均充分长，各段糙率相同)六、根据题目要求解答下列各题1、图示圆弧形闸门AB(1/4圆), A 点以上的水深H ＝1.2m ，闸门宽B =4m ，圆弧形闸门半径R =1m ，水面均为大气压强。
确定圆弧形闸门AB 上作用的静水总压力及作用方向。
解：水平分力 P x =p c ×A x =74.48kN 铅垂分力 P y =γ×V=85.65kN, 静水总压力 P 2= P x 2+ P y 2, P=113.50kN,tan = P y /P x =1.15 ∴ =49°合力作用线通过圆弧形闸门的圆心。
2、图示一跨河倒虹吸圆管，管径d ＝0.8m ，长 l =50 m ，两个 30。
折角、进口和出口的局部水头损失系数分别为 ζ1=0.2，ζ2=0.5，ζ3=1.0，沿程水头损失系数λ=0.024，上下游水位差 H =3m 。
若上下游流速水头忽略不计，程gv R l h H w 2)4(2∑+==ξλ计算圆管道断面的水力半径和局部水头损失系数9.10.15.022.0, m 2.04/=++⨯====∑ξχd AR将参数代入上式计算，可以求解得到/s m 091.2 , m /s 16.4 3===∴vA Q v即倒虹吸管内通过的流量为2.091m 3/s 。
3、某水平管路直径d 1=7.5cm ，末端连接一渐缩喷嘴通大气(如题图)，喷嘴出口直径d 2=2.0cm 。
