该会员问题是：为什么这个二极管的1脚会出来2.5v 电压。是本身接上这个二极管就成2.5v 了吗?
" V- f/ t; L: k# B) \' F3 N4 K7 y) ?7 g% |- U
=================================
回答
=================================
因为看到回复说法不一，众说纷纭。很多人回答的是错的。可能会误导刚入门的新手。所以我感觉需要发帖专门解释一下稳压二极管的工作原理。: W, R; Z# _3 J4 A
t h i n
g s i n e i r b e i g
废话不说，看图。
1.这是稳压二极管工作图，它跟普通二极管正好相反，
工作在第三象限，即反相区。/
即反向电压到达软击穿电压时，它开始导通。
如楼主所发的那张图，我们假设这个管子反向击穿为负2.5伏特。( t- w' q7 F' F5 o5 s
从图上可以看到，到达-2.5伏特时，电压是一条稍微倾斜的直线，可以认为就是虚线所画的-2.5伏特。此时电流可以无限的增大。任凭电流如何增加，电压基本保持2.5伏特不变。这就是稳压二极管的神奇之处！
在此补充说明一点：世界上没有100%的精确的东西，咱们所说的稳压管的稳压，也只是大概维持在2.50伏特左右，比如在2.50145--2.50999之间变动，但是咱们所用的万用表是不太精确的，比如只能测到小数点后两位，所以测出来都是2.50伏特。# k9 v# [. `* {- x( E.
包括各种芯片，供电电压，其实都是可以稍微波动的。跟人的心跳一样，可以50-80跳每分，都正常。2.再说一下稳压二极管上面的那个电阻，起啥作用？我看到前面几个人说，是这颗电阻保证了电压稳定在2.5伏，大错特错！
这颗电阻在此主要是限流，分压没啥意义.这颗电阻为1K 欧姆，它能分2.5伏特，是因为凑巧了。
因为上面的5v 减去稳压二极管的2.5v ，剩下的是加在电阻上的2.5v 。2 v# J+ U, l, Z, c) k 如果上面的电压为6v ，这颗电阻上得到的电压为6v-2.5v=3.5v 。1 w& n9 w% R2 x! D0 u
它起的作用主要是限流，防止通过稳压二极管的电流过大，导致稳压二极管过热烧毁。
如果把这颗电阻增加到2K 欧姆，1脚输出的照样为2.5伏特。
这个管子的过流能力如
果很强的话，我可以这么说，没有这颗电阻，5伏特直接加上去，出来的照样是2.5伏特。或者假设电压不是5V ，而是2.9伏，可以直接加上去，根本不需要限流电阻，出来照样是2.5伏特！
那有人可能要问了
，5v-2.5v=2.5v ，2.9v-2.5v=0.4v ，2.5伏特或者0.4
伏特这个压降跑哪里去了？，正确答案是：降在导线上啦！呼呼 2.5v的压降落在
导线上，什么后果，板子印制线必然烧大窟窿。所以才加了限流电阻！* @* u! F6 M2 t/ N' 3.至于稳压二极管，为什么可以稳定在2.5伏，这是制造工艺决定的。不同的制造工艺，材料，可以使稳压二极管稳定在不同的电压值上面。
希望这次我是把这个问题一次性的彻底讲清楚了。
要理解稳压二极管的工作原理，只要了解二极管的反向特性就行了。所有的晶体二极管,其基本特性是单向导通。就是说，正向加压导通，反向加压不通。这里有个条件就是反向加压不超过管子的反向耐压值。那么超过耐压值后是什么结果呢?一个简单的答案就是管子烧毁。但这不是全部答案。试验发现，只要限制反向电流值(例如，在管子与电源之间串联一个电阻)，管子虽然被击穿却不会烧毁。而且还发现，管子反向击穿后，电流从大往小变，电压只有很微小的下降，一直降到某个电流值后电压才随电流的下降急剧下降。正是利用了这个特性人们才造出了稳压二极管。使用稳压二极管的关键是设计好它的电流值。
稳压二极管的特点就是击穿后，其两端的电压基本保持不变。这样，当把稳压管接入电路以后，若由于电源电压发生波动，或其它原因造成电路中各点电压变动时，负载两端的电压将基本保持不变。
稳压二极管的工作原理,稳压二极管的应用电路

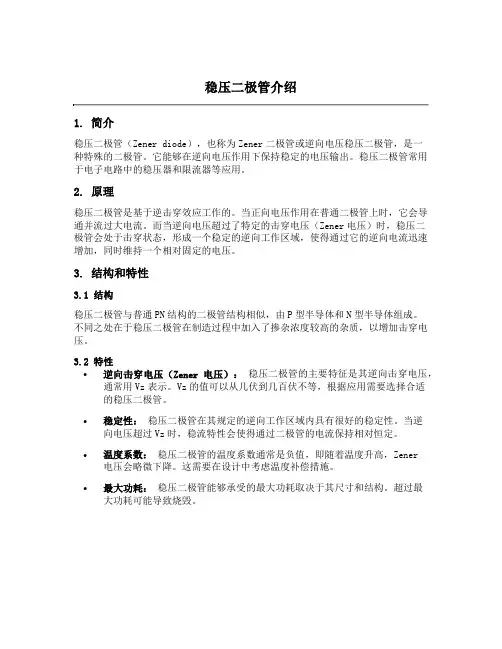

一.稳压二极管原理及特性
一般三极管都是正向导通，反向截止;加在二极管上的反向电压、如果超过二极管的承受能力，二极管就要击穿损毁。但是有一种二极管，它的正向特性与普通二极管相同，而反向特性却比较特殊：当反向电压加到一定程度时，虽然管子呈现击穿状态，通过较大电流，却不损毁，并且这种现象的重复性很好;反过来着，只要管子处在击穿状态，尽管流过管子的电在变化很大，而管子两端的电压却变化极小起到稳压作用。这种特殊的二极管叫稳压管。
稳压管的型号有2CW、2DW 等系列，它的电路符号如图5-17所示。
e a
n d
A
l l t h i n
g s
i n
t h
e i r
b e
i n g
a r
e g
o o
d f
o r
s o 稳压管的稳压特性，可用图5一18所示伏安特性曲线很清楚地表示出来。
稳压管是利用反向击多区的稳压特性进行工作的，因此、稳压管在电路中要反
向连接。稳压管的反向击穿电压称为稳定电压、不同类型稳压管的稳定电压也不一
样，某一型号的稳压管的稳压值固定在口定范围。例如：2CW11的稳压值是3.2伏到4.5伏，其中某一只管子的稳压值可能是3.5伏，另一只管子则可能是4，2伏。
在实际应用中，如果选择不到稳压值符合需要的稳压管，可以选用稳压值较低的稳压管，然后串联一办或几只硅二极管“枕垫”，把稳定电压提高到所需数值。这是利用硅二极管的正向压降为0.6～0.7伏的特点来进行稳压的。因此，二极管在
电路中必须正向连接，这是与稳压管不同的。
稳压管稳压性能的好坏，可以用它的动态电阻r 来表示：
显然，对于同样的电流变化量ΔI，稳压管两端的电压变化量ΔU 越小，动态
电阻越小，稳压管性能就越好。
