数控直流稳压电源的设计与实现开题报告

数控稳压电源开题报告1. 引言数控稳压电源是一种能够根据输入信号自动调节输出电压的电源设备。

它广泛应用于工业生产、实验室研究以及个人电子设备中。

本报告将介绍数控稳压电源的原理、设计和应用，旨在帮助读者更好地了解该技术。

2. 数控稳压电源原理数控稳压电源的基本原理是通过反馈控制实现输出电压的稳定。

其工作原理可以分为以下几个步骤：2.1 输入电压检测数控稳压电源首先需要检测输入电压的大小，以便根据需要进行调节。

通常使用电压检测电路来实现这一功能。

2.2 输出电压调节接下来，数控稳压电源根据输入信号和参考电压进行比较，并通过反馈控制电路来调节输出电压。

常见的反馈控制方式有电压反馈和电流反馈。

2.3 输出电压稳定性数控稳压电源需要保持输出电压的稳定性。

为了实现这一目标，常常使用稳压器等电子元件来提供稳定的输出电压。

3. 数控稳压电源设计数控稳压电源的设计需要考虑多个因素，包括输入电压范围、输出电压范围、负载能力等。

以下是数控稳压电源设计的步骤：3.1 确定需求首先需要确定数控稳压电源的具体需求，包括所需的输入电压范围、输出电压范围和负载能力。

这些参数将直接影响设计的复杂度和成本。

3.2 选取元件根据需求，选择适当的电子元件来实现数控稳压电源的功能。

常见的元件包括稳压器、运算放大器等。

3.3 设计电路根据选取的元件，设计数控稳压电源的电路图。

在设计过程中，需要考虑电路的稳定性、效率和成本等因素。

3.4 PCB设计将电路图转换为PCB设计，考虑电路布局和连接方式，以确保电路的稳定性和可靠性。

4. 数控稳压电源应用数控稳压电源在各个领域都有广泛的应用。

以下是一些常见的应用场景：4.1 工业生产数控稳压电源可以在工业生产中提供稳定的电源供应，保证设备的正常运行。

例如，它可以用于机械加工设备、自动化生产线等。

4.2 实验室研究实验室研究中，数控稳压电源可以提供精确的电压输出，满足实验的要求。

例如，在电子器件测试中，需要精确控制电压进行测试。

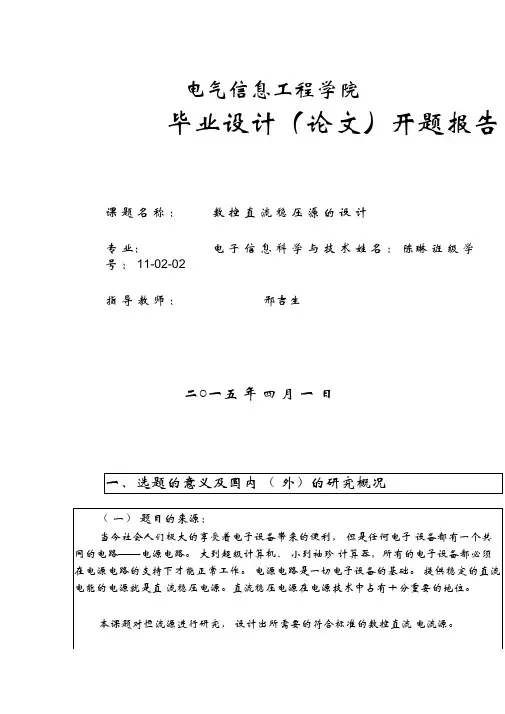

电气信息工程学院毕业设计（论文）开题报告课题名称：数控直流稳压源的设计专业：电子信息科学与技术姓名：陈琳班级学号：11-02-02指导教师：邢吉生二○一五年四月一日（二）目前国内外的技术水平现状：1、国内研究现状从上世纪九十年代末起，随着对系统更高效率和更低功耗的需求，电信与数据通讯设备的技术更新推动电源行业中直流/ 直流电源转换器向更高灵活性和智能化方向发展。

在80 年代的第一代分布式供电系统开始转向到20 世纪末更为先进的第四代分布式供电结构以及中间母线结构，直流/ 直流电源行业正面临着新的挑战，即如何在现有系统加入嵌入式电源智能系统和数字控制。

早在90 年代中，半导体生产商们就开发出了数控电源管理技术，而在当时，这种方案的性价比与当时广泛使用的模拟控制方案相比处与劣势，因而无法被广泛采用。

由于板载电源管理的更广泛应用和行业能源节约和运行最优化的关注，电源行业和半导体生产商们便开始共同开发这种名为“数控电源”的新产品。

现今随着直流电源技术的飞跃发展, 整流系统由以前的分立元件和集成电路控制发展为微机控制, 从而使直流电源智能化, 具有遥测、遥信、遥控的三遥功能, 基本实现了直流电源的无人值守。

2、国外研究现状随着电子技术的发展，人们对如何提高电源的转换效率，增强对电网的适应性，缩小体积，减轻重量进入了深入的研究。

开关电源应运而生。

七十年代，便应用于电视机的接收，现在已经广泛用于彩电，录像机，计算机，通讯设备，医疗器械，气象等行业。

开关稳压电源的调整管工作在开关状态，主要优越性是交换效率可高达70~95%。

开关稳压电源的优越性还体现在：功耗小、效率高。

晶体管在激励信号的激励下，交替的工作在导通- 截止的开关状态，转换速度很快，频率一般为50kHz 左右。

开关晶体管的功耗很小，电源的效率可以大幅度的提高，达到80%以上。

体积小、重量轻。

开关稳压电源里没有采用笨重的工频变压器。

调整管上的耗散功率大幅度降低以后，省去了较大的散热片。

浙江师范大学本科毕业设计(论文)开题报告三、研究的内容及可行性分析课题研究内容：1．设计一款稳定性好、精度高、输出可预置的直流电流源。

2. 数控直流电流源设计的具体参数要求：（1）输出电流范围：20mA～2000mA；（2）可设置并显示输出电流给定值，要求输出电流与给定值偏差的绝对值小于等于给定值的1％+10 mA；（3）具有“+”、“-”步进调整功能，步进≤10mA；（4）改变负载电阻，输出电压在10V以内变化时，要求输出电流变化的绝对值≤输出电流值的1％+10 mA；（5）纹波电流≤2mA；课题可行性分析本课题准备采用AT89C52作为数控直流电流源的控制核心, 为了实现电流设置、控制、输出、测量和显示。

该数控直流电流源由电流源模块、测量模块、数控模块、显示模块构成。

电流源模准备块采用集成运放和大功率复合管构成的闭环电压深度负反馈电路。

测量模块准备由双积分型高精度A/D来测量取样电阻上的电压值进而转化为电流值来完成。

数控模块准备以单片机为核心控制高精度D/A的输出电压送入电流源模块，可完成对输出电流的小步进控制。

通过键盘输入给定值，由D/A转换器将数字信号转换成模拟信号，经D/A输出电压作为恒流源的参考电压，用中文液晶显示输出。

本设计的系统原理框图如图1所示。

图1 系统原理框图采用AT89C52单片机作为整机的控制单元，通过改变D/A的输入数字量来改变输出电压值，从而使输出功率管的基极电压发生变化，间接地改变输出电流的大小。

为了能够使系统具备检测实际输出电流值的大小，可以将电流通过取样电阻转换成电压，并经过A/D 转换器(MAX197)进行模/数转换，间接用单片机对电压进行采样，然后进行数据处理及显示。

1. 键盘与显示电路使用单片机作为这一控制的核心，单片机与键盘相连，采用查询方式，由键盘控制输入电流，同时也由键盘进行控制其步进调整功能。

显示器LCD 选用1602B ，具有体积小、质量轻、功耗低等优点，单片机四条数据线与其相连，数据分两次传送；两条控制线E 、R/S 控制LCD 的显示。

直流稳压电源开题报告直流稳压电源开题报告一、引言直流稳压电源是电子设备中常用的一种电源类型，它能够将交流电转换为稳定的直流电，并保持输出电压在一定范围内的稳定性。

本文将对直流稳压电源的原理、应用以及设计过程进行探讨。

二、直流稳压电源原理直流稳压电源的核心原理是通过整流、滤波和稳压三个步骤来实现。

首先，交流电经过整流桥整流，将其转换为脉动的直流电。

然后，通过滤波电路去除脉动，使电压更加平稳。

最后，稳压电路根据反馈信号对输出电压进行调节，以保持其稳定性。

三、直流稳压电源的应用领域直流稳压电源广泛应用于各个领域，如通信、工业控制、医疗设备等。

在通信领域中，直流稳压电源用于提供稳定的电源供应，确保通信设备的正常运行。

在工业控制领域中，直流稳压电源用于驱动各种电子元件，保证工业生产的稳定性和可靠性。

在医疗设备领域中，直流稳压电源用于为各种医疗设备提供电源，保障医疗服务的安全和稳定。

四、直流稳压电源设计过程直流稳压电源的设计过程包括选型、电路设计和性能测试三个步骤。

首先，根据实际需求选取合适的电源模块，考虑到输出电压、电流、效率等因素。

其次，进行电路设计，包括整流、滤波和稳压电路的设计。

在整流电路中，选择合适的整流桥和滤波电容，以确保输出电流的稳定性。

在稳压电路中，采用反馈控制的方式对输出电压进行调节，保持其稳定性。

最后，进行性能测试，包括输出电压波动、负载能力、效率等指标的测试，以验证设计的可行性和稳定性。

五、直流稳压电源的发展趋势随着科技的不断进步，直流稳压电源也在不断发展。

未来，直流稳压电源将更加高效、小型化和智能化。

高效性能将使电源在转换过程中的能量损失减少，提高整体效率。

小型化设计将使电源更加便携和适应各种场景的需求。

智能化技术的应用将使电源具备自动检测和调节功能，提高其稳定性和可靠性。

六、结论直流稳压电源是电子设备中不可或缺的一部分，它能够为各种设备提供稳定的电源供应。

本文对直流稳压电源的原理、应用、设计过程以及发展趋势进行了探讨。

直流稳压电源开题报告1. 介绍本开题报告旨在探讨直流稳压电源的原理、设计及应用。

直流稳压电源是一种广泛应用于各种电子设备中的电源设备，能够提供稳定的直流电压，并保持负载变化时的输出稳定性。

在本报告中，将重点讨论直流稳压电源的工作原理、常见的设计方案以及应用领域。

2. 工作原理直流稳压电源的工作原理基于反馈控制系统。

一般而言，它由三个主要组件组成：输入电源、反馈电路和控制元件。

输入电源提供原始的直流电压，反馈电路感知输出电压，而控制元件根据反馈信号调节开关转换器的工作状态。

通过不断的调整开关转换器的工作，直流稳压电源能够保持输出电压的稳定性。

3. 设计方案直流稳压电源的设计方案可以根据不同的需求选择。

以下是一些常见的设计方案：3.1 线性稳压电源线性稳压电源是最简单的方案之一，它使用线性电路将输入电压调整为所需的输出电压。

线性稳压电源的主要特点是输出电压稳定性高，输出纹波较小。

然而，由于线性稳压电源的效率低，产生的热量较多，因此在功率较大的应用中可能不太适用。

3.2 开关稳压电源相比线性稳压电源，开关稳压电源具有更高的效率和更小的体积。

它使用开关元件（如MOSFET）和电感器构成开关转换器，通过调整开关状态来实现输出电压稳定。

开关稳压电源适用于功率较大的应用，但其输出纹波较大，可能需要额外的滤波电路。

3.3 开关型带负反馈稳压电源开关型带负反馈稳压电源结合了线性稳压电源和开关稳压电源的优点。

它使用带负反馈的开关转换器，能够在保持高效率的同时提供较好的输出稳定性。

这种设计方案在大多数情况下是较为理想的选择。

4. 应用领域直流稳压电源广泛应用于各种电子设备中，下面列举了几个常见的应用领域：4.1 通信设备直流稳压电源在通信设备中具有重要的作用。

例如，用于供电解调器、网络交换机和计算机服务器等设备。

稳定的电源可以保证通信设备的正常运行，同时提供可靠的信号传输。

4.2 工业自动化在工业自动化领域，直流稳压电源被广泛应用于控制系统、传感器和执行机构的供电。

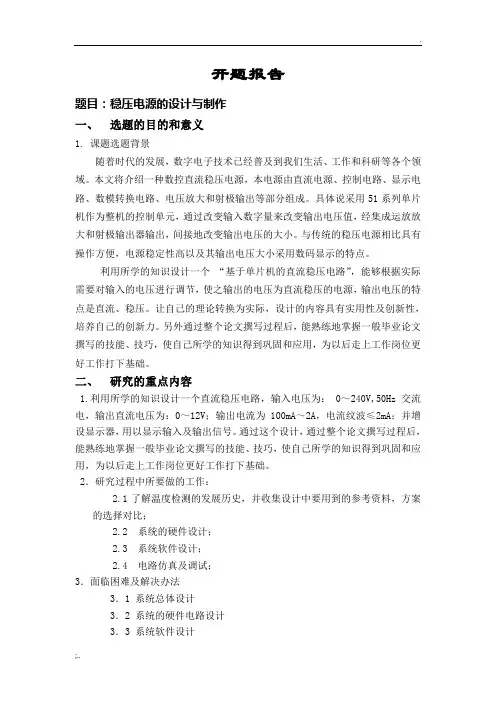

开题报告题目：稳压电源的设计与制作一、选题的目的和意义1. 课题选题背景随着时代的发展，数字电子技术已经普及到我们生活、工作和科研等各个领域。

本文将介绍一种数控直流稳压电源，本电源由直流电源、控制电路、显示电路、数模转换电路、电压放大和射极输出等部分组成。

具体说采用51系列单片机作为整机的控制单元，通过改变输入数字量来改变输出电压值，经集成运放放大和射极输出器输出，间接地改变输出电压的大小。

与传统的稳压电源相比具有操作方便，电源稳定性高以及其输出电压大小采用数码显示的特点。

利用所学的知识设计一个“基于单片机的直流稳压电路”，能够根据实际需要对输入的电压进行调节，使之输出的电压为直流稳压的电源，输出电压的特点是直流、稳压。

让自己的理论转换为实际，设计的内容具有实用性及创新性，培养自己的创新力。

另外通过整个论文撰写过程后，能熟练地掌握一般毕业论文撰写的技能、技巧，使自己所学的知识得到巩固和应用，为以后走上工作岗位更好工作打下基础。

二、研究的重点内容1.利用所学的知识设计一个直流稳压电路，输入电压为： 0～240V,50Hz交流电，输出直流电压为：0～12V；输出电流为100mA～2A，电流纹波≤2mA；并增设显示器，用以显示输入及输出信号。

通过这个设计，通过整个论文撰写过程后，能熟练地掌握一般毕业论文撰写的技能、技巧，使自己所学的知识得到巩固和应用，为以后走上工作岗位更好工作打下基础。

2．研究过程中所要做的工作：2.1了解温度检测的发展历史，并收集设计中要用到的参考资料，方案的选择对比；2.2 系统的硬件设计；2.3 系统软件设计；2.4 电路仿真及调试；3．面临困难及解决办法3．1 系统总体设计3．2 系统的硬件电路设计3．3 系统软件设计3．4 系统仿真调试与制作三、进度计划2015.07.01---2015.07.31 查阅资料，完成开题报告2015.08.01---2015.08.15 搜集资料，了解稳压电源要求，学习稳压电源工作原理及使用方法。

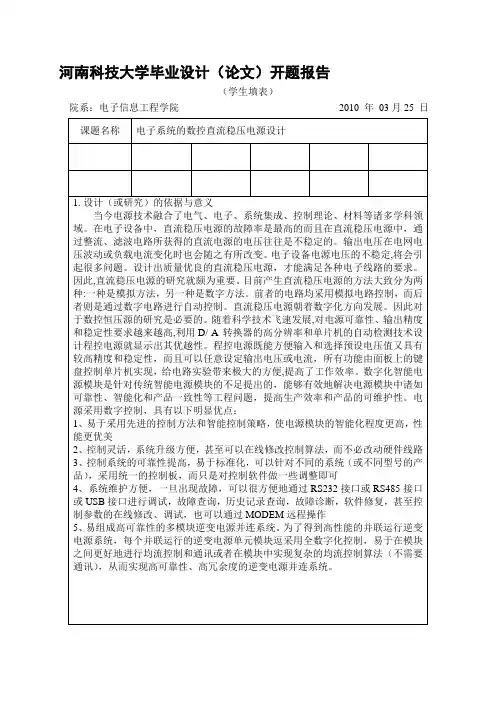

河南科技大学毕业设计（论文）开题报告（学生填表）院系：电子信息工程学院2010 年03月25 日课题名称电子系统的数控直流稳压电源设计1.设计（或研究）的依据与意义当今电源技术融合了电气、电子、系统集成、控制理论、材料等诸多学科领域。

在电子设备中，直流稳压电源的故障率是最高的而且在直流稳压电源中，通过整流、滤波电路所获得的直流电源的电压往往是不稳定的。

输出电压在电网电压波动或负载电流变化时也会随之有所改变。

电子设备电源电压的不稳定,将会引起很多问题。

设计出质量优良的直流稳压电源，才能满足各种电子线路的要求。

因此,直流稳压电源的研究就颇为重要。

目前产生直流稳压电源的方法大致分为两种:一种是模拟方法，另一种是数字方法。

前者的电路均采用模拟电路控制，而后者则是通过数字电路进行自动控制。

直流稳压电源朝着数字化方向发展。

因此对于数控恒压源的研究是必要的。

随着科学技术飞速发展,对电源可靠性、输出精度和稳定性要求越来越高,利用D/ A 转换器的高分辨率和单片机的自动检测技术设计程控电源就显示出其优越性。

程控电源既能方便输入和选择预设电压值又具有较高精度和稳定性，而且可以任意设定输出电压或电流，所有功能由面板上的键盘控制单片机实现，给电路实验带来极大的方便,提高了工作效率。

数字化智能电源模块是针对传统智能电源模块的不足提出的，能够有效地解决电源模块中诸如可靠性、智能化和产品一致性等工程问题，提高生产效率和产品的可维护性。

电源采用数字控制，具有以下明显优点：1、易于采用先进的控制方法和智能控制策略，使电源模块的智能化程度更高，性能更优美2、控制灵活，系统升级方便，甚至可以在线修改控制算法，而不必改动硬件线路3、控制系统的可靠性提高，易于标准化，可以针对不同的系统（或不同型号的产品），采用统一的控制板，而只是对控制软件做一些调整即可4、系统维护方便，一旦出现故障，可以很方便地通过RS232接口或RS485接口或USB接口进行调试，故障查询，历史记录查询，故障诊断，软件修复，甚至控制参数的在线修改、调试，也可以通过MODEM远程操作5、易组成高可靠性的多模块逆变电源并连系统。

数控直流稳压电源的设计与制作1、设计目的本设计以STC89C52单片机为核心，设计并制作直流电源。

其中，控制回路我们采用了电压、电流双重闭环反馈控制电路，达到电压、电流稳定输出同时，进行过流保护，使该系统更加的完善。

本系统输入交流电压范围：200-240V;输出电压可调范围:0-- +12V、输出电流可调范围：0—1A；过电流保护动作电流：1.1A。

2、功能要求（1）、通过“+”、“-”键步进调整输出电压的上升、电压的下降。

（2）、输出电压和电流值通过4为LED数码管显示，显示精度分别为0.1V和0.01A。

（3）、通过“F1”键视线电压/电流显示切换，开机默认显示电压，按“F1”键转换为显示电流，再按显示电压。

（4）、过流保护与报警功能。

一、系统组成及工作原理本系统由硬件和软件两大部分组成。

硬件部分主要完成数字显示、输出信号的采集、数控电源的调节，A/D和D/A转换等电路组成，数控电源的系统图1-1所示。

软件主要完成信号的扫描和处理、芯片的驱动和输出控制、调节等功能。

我们通过调节“+、- ”两个按键从而达到控制输出电压的升降。

该系统采用了电压电流反馈控制双闭环控制电路，一方面可实现反馈稳定电压、电流的同时，进行过流保护；另一方面将输出电压、电流通过四位七段的数码管显示。

1、输出部分方案选择输出采集可以有以下方案供参考：方案一、采用运算放大器、可调三端（LM317）电路组成；方案二、采用运算放大器、三极管功率放大电路组成；方案三、采用调整管TIP122电路，滤波电路组成。

2、数控部分方案选择数控部分可以采用以下方案供参考：采用单片机、外围逻辑器件和D/A转换器实现，图1-1.数控系统图外围逻辑器件主要是用于对A/D，D/A等器件的读写控制和片选控制3、数字显示部分方案选择显示部分用四个七段的LED数码管，可以有以下方案供参考：方案一、（动态扫描显示）采用数码管显示。

七段译码由软件查表完成，段驱动可用2片74LS06等芯片，位驱动用1片MC1413等驱动芯片，显示位数较多端口资源少，硬件电路简单；蛋显示亮度较低，占用CPU时间多。

一、选题的依据及意义：（一）选题依据现在大型LED电子屏，恒流步进电机等流源器件的日益广泛普及，使得恒流电流源的实用价值大大的增加，电源技术尤其是数控电源技术是一门实践性很强的工程技术，服务于各行各业。

电力电子技术是电能的最佳应用技术之一。

当今电源技术融合了电气、电子、系统集成、控制理论、材料等诸多学科领域。

随着计算机和通讯技术发展而来的现代信息技术革命，给电力电子技术提供了广阔的发展前景，同时也给电源提出了更高的要求。

随着数控电源在电子装置中的普遍使用，普通电源在工作时产生的误差，会影响整个系统的精确度, 现有基于传统的模拟电路的电流源虽然可实现高精度、宽电流范围输出，但其结构复杂，调整困难，指示不直观，电流值固定，或是有限数值档的电流值输出，不便于通用。

而目前数控直流电流源一般采用运放构成的电流电压转换电路与单片机结合，设计方案大多为开环系统，主控制器仅用于数字给定及显示，没有对输出电流进行检测和控制。

数字化智能电源模块是针对传统智能电源模块的不足提出的，数字化能够减少生产过程的不确定因素和人为参与的环节数，有效解决电源模块中诸如可靠性‘智能化和产品一致性等工程问题，极大地提高生产效率和产品的可维护性。

（二）选题意义作为常用的电子仪器在学校和研发和检测部门都有着相当广泛的应用，特别在电路原理实验和电子元件老化中都离不开电流源。

本课题主要研究的是基于单片机的数控电流源的设计，恒流源是能够向负载提供恒定电流的电源，因此，恒流源的应用范围非常广泛，并且在许多情况下是必不可少的。

当前，国内外在电源产业,占主导地位的产品主要有各种线性稳压电源、通用AC/DC开关电源, DC/DC开关电源,大功率高频高压直流稳压电源、绿色照明电源等。

但它们具有各自的缺陷难以克服，而现有的基于传统模拟电路的电流源虽然可以实现高精度、宽电流范围输出，但其结构复杂, 调整困难，指示不直观。

一般的恒流电流源往往是电流值固定，或是仅有几个有限数值档的电流值输出，不便于通用。

数控稳压直流电源设计报告1、数控直流稳压电源设计指标及设计1.1设计技术指标本设计是线性数控直流电源，设计要求如下：1、电压变化范围+5%~-5%条件；2、输出电压可调范围为0~10V；1.2本课题研究方法和目标数控电源的主要研究思路：1、硬件部分（1）单片机采用STC89C52最小系统方案，采用数码管和按键做人机界面，采用DA 芯片作为主要的单片机系统。

（2）电压调整靠调整输入到DA的数字量来改变输出电压大小，再通过电压功率放大器将其放大，得到输出电压。

2、软件部分（1）键盘输入程序用键盘扫描程序，将按键设置的电压交给D/A芯片产生输出电压。

（2）单片机通过A/D芯片读取当前输出电压值，通过显示程序，显示在数码管上。

2硬件电路详细设计2.1单片机系统外围电路设计在本次设计中，使用AT89C52单片机，其外围电路有复位电路、晶振电路、按键电路、数码管显示和D/A芯片接口电路。

以下是电路的详细设计。

2.1.1 复位电路设计单片机在启动的时候都需要复位，使单片机系统处于初始状态，然后开始工作。

89系列的单片机的RET引脚是复位信号的输入端，当系统处于正常工作状态，振荡器稳定，RET引脚上出现2个机器周期以上的高电平时，单片机就进入数位状态，但是如果引脚RET出现持续的高电平，单片机就处于循环复位状态[9]。

复位通常有两种基本形式：上电复位和手动复位。

本次设计采用上电复位。

电路图如图2-1所示。

图2-1复位电路2.1.2 时钟振荡电路设计单片机的CPU实质上是一个复杂的同步时序电路，它的工作都是必须在时钟控制下进行的。

CPU工作发出的控制信号在时间上的相互关系就是CPU的时序问题[9]。

CPU的时序需要外部硬件电路来实现，既振荡器和时钟电路。

51单片机内部都有一个高增益反向放大器，用于构成振荡器，但是构成时钟，外部还需要加一些附加电路。

本次设计采用单片机外部加晶振构成振荡电路，如图4-2所示。

图2-2单片机振荡电路该振荡电路时采用的单片机内部时钟方式，是直接在引脚XTAL1和XTAL2两端接晶振，就构成了稳定的自激振荡器，振荡器产生的脉冲信号直接送入内部时钟电路。

数控直流稳压电源开题报告1. 引言数控直流稳压电源是一种能够提供稳定直流电压输出的电源设备。

在工业控制系统、通信设备、实验室测试等领域中广泛应用。

本文将对数控直流稳压电源的设计和原理进行探讨，并介绍其在实际应用中的重要性和用途。

2. 设计原理数控直流稳压电源的设计原理主要是通过控制电路中的稳压元件来实现输出电压的稳定。

一般来说，数控直流稳压电源的设计流程如下：2.1 选择稳压元件稳压元件是数控直流稳压电源的核心组成部分。

常见的稳压元件有稳压二极管、稳压三极管等。

选择稳压元件时需要考虑电流、电压等参数，并根据需求进行合理选择。

2.2 设计反馈电路反馈电路的作用是将输出电压与参考电压进行比较，通过控制电路的反馈路径来调整输出电压。

常见的反馈电路有负反馈电路和正反馈电路。

负反馈电路通过减小差值来稳定输出电压，而正反馈电路则通过增加差值来实现稳压。

2.3 控制电路设计控制电路是数控直流稳压电源中用于控制稳压元件的电路部分。

根据具体需求，可以选择使用开关电源、线性电源等不同的控制电路。

控制电路的设计需要考虑输出电压的稳定性、噪声等因素。

3. 数控直流稳压电源的重要性和用途数控直流稳压电源在现代工业控制系统中起着至关重要的作用。

它能够提供稳定的直流电压输出，为其他设备提供可靠的电源支持。

数控直流稳压电源具有以下重要性和用途：3.1 保护设备数控直流稳压电源可以通过稳定输出电压，防止电压波动对其他设备造成损害。

在工业生产中，电源波动可能导致设备故障或数据丢失，而数控直流稳压电源能够提供稳定的电压，降低设备损坏的风险。

3.2 提高精度在某些实验室测试和科学研究中，需要对电路进行精确的控制和测量。

数控直流稳压电源可以提供精确的输出电压，满足实验和测量的需求，提高数据的精度和可靠性。

3.3 节能环保数控直流稳压电源相比于传统的交流电源更加节能环保。

它能够将交流电转换为直流电，减少能量的浪费。

此外，它还可以通过控制电路进行功率调节，实现节能效果。

数控直流稳压电源开题报告数控直流稳压电源开题报告一、引言数控直流稳压电源是一种能够提供稳定直流电压输出的电源设备，广泛应用于电子、通信、仪器仪表等领域。

本开题报告旨在介绍数控直流稳压电源的原理、设计和实现过程，并探讨其在实际应用中的优势和挑战。

二、数控直流稳压电源的原理数控直流稳压电源的核心原理是通过控制电源输出的电压和电流，使其保持在设定值范围内。

其基本组成包括变压器、整流电路、滤波电路、稳压电路和控制电路。

变压器将交流电转换为低压交流电，经过整流电路将其转换为直流电，并通过滤波电路消除电压波动。

稳压电路通过控制电路对电源输出进行调节，使其保持稳定。

三、数控直流稳压电源的设计和实现数控直流稳压电源的设计和实现需要考虑多个因素，包括输出电压范围、输出电流能力、稳定性等。

首先，需要确定所需的输出电压范围，根据应用需求选择适当的变压器和稳压电路。

其次，需要考虑输出电流能力，根据实际负载情况选择适当的电源功率。

最后，需要设计合适的控制电路，以实现对电源输出的精确控制。

四、数控直流稳压电源的优势数控直流稳压电源相比传统的线性稳压电源具有多个优势。

首先，其输出电压稳定性高，能够满足对电压精度要求较高的应用。

其次，数控直流稳压电源具有较高的效率，能够提供更大的输出功率。

此外，数控直流稳压电源还具有较好的负载能力和抗干扰能力，适用于复杂的工作环境。

五、数控直流稳压电源的挑战数控直流稳压电源在实际应用中也面临一些挑战。

首先，其设计和实现过程较为复杂，需要考虑多个因素的综合影响。

其次，数控直流稳压电源的成本较高，对于一些应用场景可能不太经济实用。

此外，数控直流稳压电源的维护和调试也需要一定的专业知识和技能。

六、结论数控直流稳压电源作为一种能够提供稳定直流电压输出的电源设备，在电子、通信、仪器仪表等领域具有广泛的应用前景。

通过合理的设计和实现，数控直流稳压电源能够满足不同应用场景的需求，提供稳定可靠的电源供应。

然而，数控直流稳压电源在实际应用中也面临一些挑战，需要不断改进和优化。

数控直流稳压电源的设计与制作学院：信息科学与工程专业:电子信息工程班级：1班姓名: XXX指导教师：XXX任务书——数控直流稳压电源1.基本功能实现：（1）可输出电压：范围1～5V，步进0。

01V，纹波不大于10mV。

（2）可输出电流： 150mA。

（3）可输出电压值由数码管显示。

（4）由“+”、“—”两键分别控制输出电压步进增减。

（5）为实现上述几部件工作，自制一稳压直流电源,输出输出± 15v,+5v。

2.设计报告:（1）开题报告：包括可行性分析,方案比较,方案的确定,系统方框图，经费预算，组内分工，进程安排等.（2）理论方案书：具体的原理图，逻辑分析,理论计算，电路仿真结果等。

（3）验证方案及验证结果：包括验证方案的原理，采取的措施，实际验证的结果等（4）设计总结:包括实践中出现的问题，解决方法，心得体会等。

（5）参考资料:包括采用的芯片，电路，参考书等。

摘要随着电子技术的高速发展,电子系统的应用领域越来越广泛，电子设备的种类也越来越多，电子设备与人们的工作、生活的关系益密切。

任何电子设备都离不开可靠的电源，它们对电源的要求也越来越高。

特别是随着小型电子设备的应用越来越广泛，也要求能够提供稳定的电源，以满足小型电子设备的用电需要。

本文基于这个思想，设计和制作了符合指标要求的开关稳压电源。

开关电源具有高频率、高功率密度、高效率等优点, 被称作高效节能电源。

由于开关稳压电源具有这些优点，基于这个思想设计了一个1～5V可调的低功率开关稳压电源，以满足小型电子设备的供电需要。

本文以开关电源的发展历史、发展现状以及发展趋势为线索，介绍了开关电源的一些新技术,技术指标,分类标准等.并根据这些标准设计了一种满足小型电子设备供电需要的开关稳压电源。

电源设计的主要指标是：输入电压为AC220V，输入频率为50HZ，输入电压范围为AC165V～265V,输出电压为直流1～5V可调，输出最大电流为150mA，输出最大功率为2。
