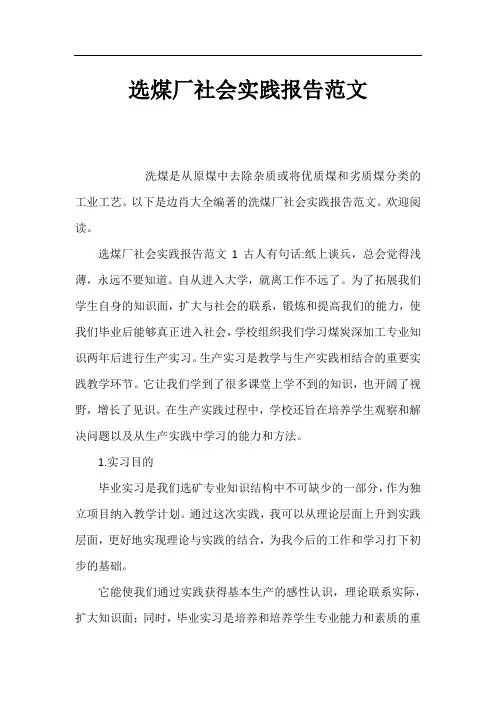

选煤厂社会实践报告范文洗煤是从原煤中去除杂质或将优质煤和劣质煤分类的工业工艺。
以下是边肖大全编著的洗煤厂社会实践报告范文。
欢迎阅读。
选煤厂社会实践报告范文1古人有句话:纸上谈兵,总会觉得浅薄,永远不要知道。
自从进入大学,就离工作不远了。
为了拓展我们学生自身的知识面,扩大与社会的联系,锻炼和提高我们的能力,使我们毕业后能够真正进入社会,学校组织我们学习煤炭深加工专业知识两年后进行生产实习。
生产实习是教学与生产实践相结合的重要实践教学环节。
它让我们学到了很多课堂上学不到的知识,也开阔了视野,增长了见识。
在生产实践过程中,学校还旨在培养学生观察和解决问题以及从生产实践中学习的能力和方法。
1.实习目的毕业实习是我们选矿专业知识结构中不可缺少的一部分,作为独立项目纳入教学计划。
通过这次实践,我可以从理论层面上升到实践层面,更好地实现理论与实践的结合,为我今后的工作和学习打下初步的基础。
它能使我们通过实践获得基本生产的感性认识,理论联系实际,扩大知识面;同时,毕业实习是培养和培养学生专业能力和素质的重要渠道,让我亲身感受到从学生到专业的转变过程。
逐步实现从学生到社会的转变。
也是学生接触社会,了解行业情况和国情,培养我们从事技术工作和了解企业管理基本方法和技能的重要途径。
体会企业工作的内容和方法。
这些实践知识将为我们今后的工作打下非常必要的基础。
第二实习地点:汾西矿务局河西煤矿选煤厂4.实习要求:掌握选煤厂的工艺流程和特点;了解各操作环节的工艺指标和工作效果;了解设备的工况、技术性能和产品质量;了解全厂的管理机制和销售情况;对生产过程中的技术和管理进行分析和评价;动词(verb的缩写)实习内容:第一章厂区简介及概况河西选煤厂隶属于汾西矿业(集团)有限公司河西煤矿,位于山西省柳林县何家舍村,厂址位于河西矿工业广场。
交通条件好,水电资源充足。
河西选煤厂是一座矿井炼焦选煤厂,设计选定规模为200万吨/年。
由石家庄煤炭工业设计研究院国华分院设计,采用重介-浮选联合工艺流程,于20xx年10月完成试生产。

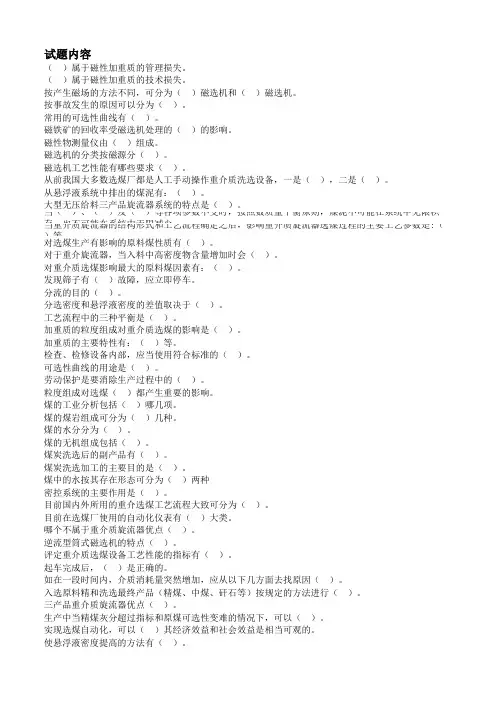

试题内容( )属于磁性加重质的管理损失。
( )属于磁性加重质的技术损失。
按产生磁场的方法不同,可分为( )磁选机和( )磁选机。
按事故发生的原因可以分为( )。
常用的可选性曲线有( )。
磁铁矿的回收率受磁选机处理的( )的影响。
磁性物测量仪由( )组成。
磁选机的分类按磁源分( )。
磁选机工艺性能有哪些要求( )。
从前我国大多数选煤厂都是人工手动操作重介质洗选设备,一是( ),二是( )。
从悬浮液系统中排出的煤泥有:( )。
大型无压给料三产品旋流器系统的特点是( )。
当( )、( )及( )等各项参数不变时,按照数质量平衡原则,煤泥不可能在系统中无限积存,也不可能在系统中无限减少。
当重介质旋流器的结构形式和工艺流程确定之后,影响重介质旋流器选煤过程的主要工艺参数是:( )等。
对选煤生产有影响的原料煤性质有( )。
对于重介旋流器,当入料中高密度物含量增加时会( )。
对重介质选煤影响最大的原料煤因素有:( )。
发现筛子有( )故障,应立即停车。
分流的目的( )。
分选密度和悬浮液密度的差值取决于( )。
工艺流程中的三种平衡是( )。
加重质的粒度组成对重介质选煤的影响是( )。
加重质的主要特性有:( )等。
检查、检修设备内部,应当使用符合标准的( )。
可选性曲线的用途是( )。
劳动保护是要消除生产过程中的( )。
粒度组成对选煤( )都产生重要的影响。
煤的工业分析包括( )哪几项。
煤的煤岩组成可分为( )几种。
煤的水分分为( )。
煤的无机组成包括( )。
煤炭洗选后的副产品有( )。
煤炭洗选加工的主要目的是( )。
煤中的水按其存在形态可分为( )两种密控系统的主要作用是( )。
目前国内外所用的重介选煤工艺流程大致可分为( )。
目前在选煤厂使用的自动化仪表有( )大类。
哪个不属于重介质旋流器优点( )。
逆流型筒式磁选机的特点( )。
评定重介质选煤设备工艺性能的指标有( )。
起车完成后,( )是正确的。
如在一段时间内,介质消耗量突然增加,应从以下几方面去找原因( )。
1概述林西矿选煤厂始建于1939年,属矿井型炼焦煤选煤厂,主要产品为12级炼焦精煤,先后经历了多次技术改造,近几年经历了两次较大规模技术改造,总设计能力达2.7Mt/a。
2010年5月,林西矿重新选址,修建了主厂房和原煤准备车间,仅保留了原煤泥压滤车间、45米浓缩池、手选车间,引入洗选工艺为不分级、不脱泥无压给料三产品重介旋流器—煤泥喷射式浮选机分选,设计能力为1.8Mt/a,于2011年3月投产,新工艺、新设备、自动化、集控等使选煤效益得到较快提升。
此后,唐山开滦林西矿业有限公司立足于企业转型发展,继续加大对选煤厂的投资,在原址再一次对原选煤厂(以下称南厂)进行技术改造,总体技术水平得到进一步提升。
南厂保留了原选煤厂产品拉运及储装系统,磁选机、药剂桶及泵等设备,新建了受煤槽、准备车间、主厂房,主导工艺仍为不分级、不脱泥无压给料三产品重介旋流器—煤泥浸没喷射式浮选机分选,设计能力为0.9Mt/a,于2013年年底投入试生产,集控及自动化水平进一步提高,洗选效率再上新台阶,为公司提高经济效益开辟了新途径。
2林西矿选煤厂南厂集中控制及自动化系统介绍2.1生产集中控制系统生产集中控制系统采用PLC可编程控制器作为主控器件,由上位机实现集中控制,可形成CPU热备系统,能对全厂设备实现自动化管理,由操作员在集控室内直接控制设备的起停及过程控制参数的自动或手动调节。
在上位机人机界面中直观地显示设备的起停状态、故障状态及数据的自动采集生成报表,便于操作员及时地掌握现场情况。
以太网接口可与其他网络连接,支持多种通讯网络的组合。
各生产环节自动控制子系统及通信指挥调度子系统通过高速工业以太环网和自动化平台软件整合,实现全厂的管控一体化。
集中控制系统功能包括完成全厂设备的启、停、预警与控制;设备故障联锁停车、故障记录、故障分析与统计及报警功能;煤泥水综合平衡控制;各工艺参数(原煤及加工产品煤量,各桶、池液位、料位、流量、浓度,重介自动化测控数据)、设备运行参数(皮带及锚链保护信号,设备运行时间、电量、电流、电压等)的采集、监控、计量和数据记录、显示、打印等。

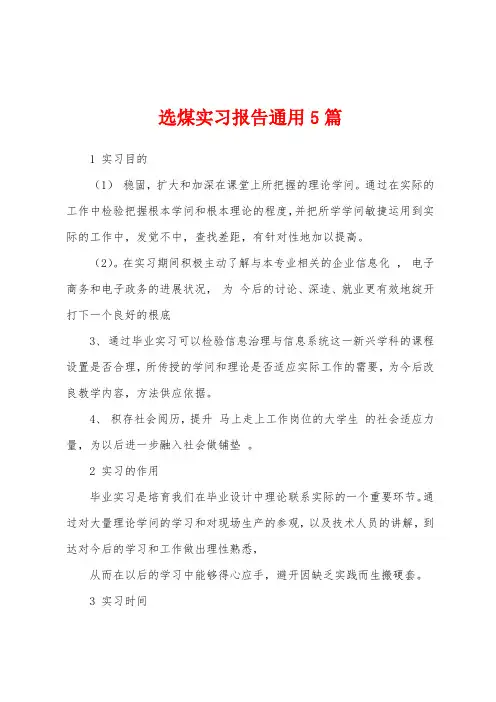

选煤实习报告通用5篇1 实习目的(1)稳固,扩大和加深在课堂上所把握的理论学问。
通过在实际的工作中检验把握根本学问和根本理论的程度,并把所学学问敏捷运用到实际的工作中,发觉不中,查找差距,有针对性地加以提高。
(2)。
在实习期间积极主动了解与本专业相关的企业信息化,电子商务和电子政务的进展状况,为今后的讨论、深造、就业更有效地绽开打下一个良好的根底3、通过毕业实习可以检验信息治理与信息系统这一新兴学科的课程设置是否合理,所传授的学问和理论是否适应实际工作的需要,为今后改良教学内容,方法供应依据。
4、积存社会阅历,提升马上走上工作岗位的大学生的社会适应力量,为以后进一步融入社会做铺垫。
2 实习的作用毕业实习是培育我们在毕业设计中理论联系实际的一个重要环节。
通过对大量理论学问的学习和对现场生产的参观,以及技术人员的讲解,到达对今后的学习和工作做出理性熟悉,从而在以后的学习中能够得心应手,避开因缺乏实践而生搬硬套。
3 实习时间20xx.9.3——20xx.9.5为期三天4 实习地点神华蒙西煤化股份有限公司、鄂托克旗建元煤焦化有限责任公司5 实习内容及过程5.1 神华集团简介神华集团公司成立于1995年,为53家中心直管企业之一,是我国唯一集煤、电、路、港、油一体化开发,跨地区、跨行业、多元化经营的特大型能源企业,目前是全国最大的煤炭企业,全球最大的煤炭供给商,在国民经济中占有重要地位。
截至2023年底,共有全资及控股子(分)公司28家,在册职工15.5万人,总资产3500亿元。
5.2神华蒙西煤化股份有限公司简介神华蒙西煤化股份有限公司位于资源富集的内蒙古自治区鄂尔多斯高原西部,西临黄河,东靠千里山,南距乌海飞机场6公里,110国道、109国道及丹拉高速大路在此交汇,自营铁路专运线在乌海北站与包兰铁路接轨,产品全部纳入国务院直属特大型企业——神华集团出口和路、港外运规划,运输条件极为便利和牢靠。
公司是神华集团调整产业构造、构建煤焦化板块、调整和优化资本构造、深化股份制改革的主要试点单位,由首钢、宣钢、海矿公司等家共同发起设立于2023年08月,全国其次家、内蒙古自治区首家采纳捣固工艺炼焦的现代化企业,现有捣固焦厂一座,洗煤厂一座。
唐山瑞安普科技有限公司关于高阳煤矿新阳选煤厂加装磁性物含量自动测控装置方案高阳煤矿新阳选煤厂目前有年生产能力200万吨的重介旋流器选煤系统2套,目前没有安装测量分选悬浮液中煤泥和磁性物含量的仪表,以至于在生产中不能掌握悬浮液中的煤泥和磁性物的组成,不能进行进行有效的控制。
需加装磁性物含量测量仪,完善选煤工艺自动测控系统。
改造方案:一.订购MN1-150/1000M型磁性物含量检测仪两台,每套系统安装一台。
该仪表的探测器安装在合格介质桶到混料桶的合格介质管道上,测量合格介质中的磁性物含量,主机可以安装在附近的墙壁或柱子上。
交流220伏供电可以从主控室引出。
仪表输出的4~20mA电流信号传送到主控室PLC的空余的模拟量输入端。
二.更换一段合格介质桶到混料桶的合格介质管道,用于安装磁性物含量测量仪的探测器。
由于我厂的合格介质桶到混料桶的合格介质管道为DN300的耐磨管道,磁性物含量测量仪的探测器的尺寸为DN150,在安装磁性物含量测量仪的探测器时,需要在合格介质管道上安装旁路管道。
由于现场不具备耐磨管道的切割、焊接和耐磨层敷设的条件,需要订加工制作好安装磁性物探测器的旁路管道的合格介质管道。
三.主控室完善磁性物自动测控。
将磁性物含量测量仪输出的4~20mA电流信号,通过PLC采集,显示到主控室的大屏幕显示器上,并通过PID自动调节,控制合格介质分流阀门的开度,实现合格介质分流阀门的自动分流控制。
控制分选悬浮液中的磁性物的含量。
具体实施方案如下:MN1-150/1000M型磁性物含量检测仪输出的4~20mA电流信号通过主控室PLC空余的模拟量输入端采集,通过组态软件转换后,把磁性物的含量值显示到计算机屏幕上。
磁性物含量的设定值也显示在屏幕上并能通过组态软件传送到PLC 中,磁性物含量的设定值能够在屏幕上进行修改。
利用PLC内部的PID运算功能,输入的磁性物含量值作为测量值,磁性物含量的设定值为给定值,经过PID运算后的结果作为输出,控制分流阀门的开度;当测量的磁性物的值小于设定值时,说明分选悬浮液中煤泥较多磁性物较少,这时经过PID运算后的输出值增加,分流阀门开度加大,多分流一部分分选悬浮液,从而达到脱掉煤泥提高磁性物含量的目的。

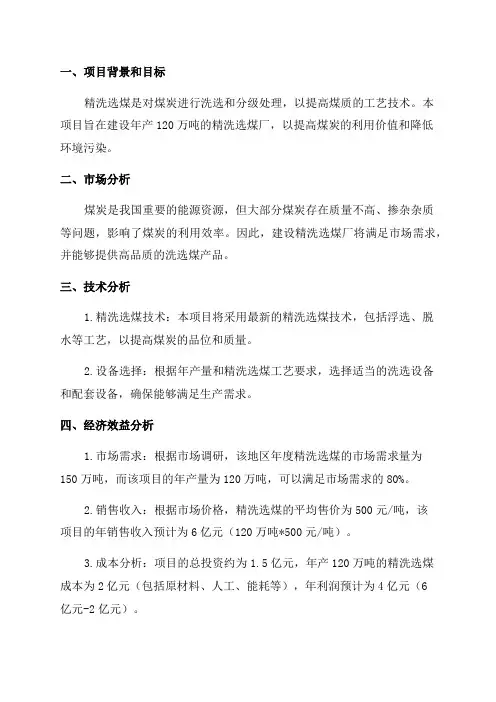

一、项目背景和目标精洗选煤是对煤炭进行洗选和分级处理,以提高煤质的工艺技术。
本项目旨在建设年产120万吨的精洗选煤厂,以提高煤炭的利用价值和降低环境污染。
二、市场分析煤炭是我国重要的能源资源,但大部分煤炭存在质量不高、掺杂杂质等问题,影响了煤炭的利用效率。
因此,建设精洗选煤厂将满足市场需求,并能够提供高品质的洗选煤产品。
三、技术分析1.精洗选煤技术:本项目将采用最新的精洗选煤技术,包括浮选、脱水等工艺,以提高煤炭的品位和质量。
2.设备选择:根据年产量和精洗选煤工艺要求,选择适当的洗选设备和配套设备,确保能够满足生产需求。
四、经济效益分析1.市场需求:根据市场调研,该地区年度精洗选煤的市场需求量为150万吨,而该项目的年产量为120万吨,可以满足市场需求的80%。
2.销售收入:根据市场价格,精洗选煤的平均售价为500元/吨,该项目的年销售收入预计为6亿元(120万吨*500元/吨)。
3.成本分析:项目的总投资约为1.5亿元,年产120万吨的精洗选煤成本为2亿元(包括原材料、人工、能耗等),年利润预计为4亿元(6亿元-2亿元)。
五、环境影响评价1.污染控制:建设精洗选煤厂将采用先进的污染治理措施,包括除尘、脱硫等措施,确保排放符合国家标准。
2.资源利用:通过精洗选煤过程,可以降低煤炭的灰分和硫分含量,提高能源利用效率,减少二氧化硫等有害气体的排放。
六、风险分析1.技术风险:精洗选煤工艺相对复杂,需要高水平的技术支持,如果技术不成熟或设备出现故障,可能会对项目的稳定运营造成影响。
2.市场风险:煤炭市场受到政策调控和能源结构调整等因素的影响,市场风险存在一定不确定性。
七、项目实施计划1.前期准备:完成项目的可行性研究和立项手续,确定土地使用、环评等相关事宜。
2.设备采购和安装:根据项目规模和工艺要求,选择合适的设备供应商,完成设备采购和安装。
3.小试生产:在设备安装完成后,进行小规模试生产和调试,确保设备的正常运行。

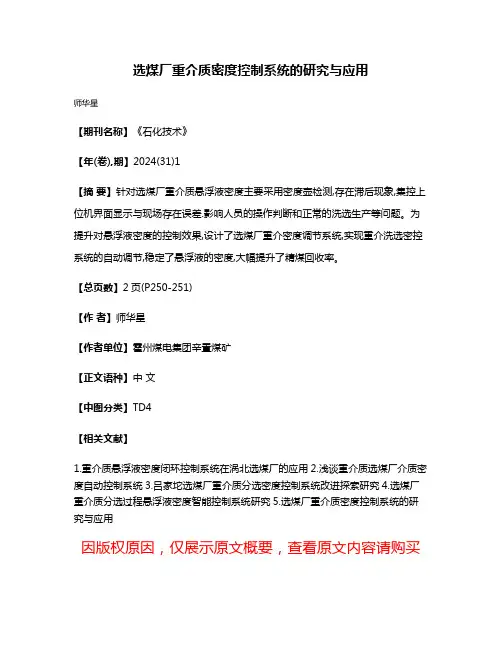

选煤厂重介质密度控制系统的研究与应用
师华星
【期刊名称】《石化技术》
【年(卷),期】2024(31)1
【摘要】针对选煤厂重介质悬浮液密度主要采用密度壶检测,存在滞后现象,集控上位机界面显示与现场存在误差.影响人员的操作判断和正常的洗选生产等问题。
为提升对悬浮液密度的控制效果,设计了选煤厂重介密度调节系统,实现重介洗选密控系统的自动调节,稳定了悬浮液的密度,大幅提升了精煤回收率。
【总页数】2页(P250-251)
【作者】师华星
【作者单位】霍州煤电集团辛置煤矿
【正文语种】中文
【中图分类】TD4
【相关文献】
1.重介质悬浮液密度闭环控制系统在涡北选煤厂的应用
2.浅谈重介质选煤厂介质密度自动控制系统
3.吕家坨选煤厂重介质分选密度控制系统改进探索研究
4.选煤厂重介质分选过程悬浮液密度智能控制系统研究
5.选煤厂重介质密度控制系统的研究与应用
因版权原因,仅展示原文概要,查看原文内容请购买。

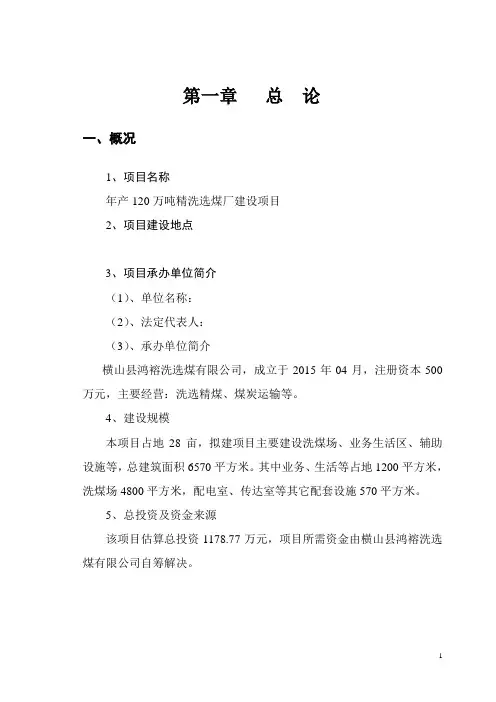

第一章总论一、概况1、项目名称年产120万吨精洗选煤厂建设项目2、项目建设地点3、项目承办单位简介(1)、单位名称:(2)、法定代表人:(3)、承办单位简介横山县鸿褣洗选煤有限公司,成立于2015年04月,注册资本500万元,主要经营:洗选精煤、煤炭运输等。
4、建设规模本项目占地28亩,拟建项目主要建设洗煤场、业务生活区、辅助设施等,总建筑面积6570平方米。
其中业务、生活等占地1200平方米,洗煤场4800平方米,配电室、传达室等其它配套设施570平方米。
5、总投资及资金来源该项目估算总投资1178.77万元,项目所需资金由横山县鸿褣洗选煤有限公司自筹解决。
二、可行性研究的依据与范围(一)、可行性研究的依据1、国家及省有关洗煤厂建设的政策及行业法规;2、现行有关洗煤厂技术规范、规定;3、国家发展和改革委员会关于项目可行性研究报告内容和深度的规定要求;4、国家发展和改革委员会编制的《一般工业项目可行性研究报告编制大纲》;5、《产业结构调整指导目录》;6、《榆林市城市总体规划》;7、《横山县总体规划》;8、项目承办单位提供的有关技术基础资料;(二、)可行性研究报告编制的原则:1、贯彻执行国家和地方颁布的有关洗煤厂建设及煤炭资源加工、处理的规定规范;2、利用先进设备及材料降低能耗与成本,提高经济效益;3、严格遵守环保“三同时”原则,贯彻执行消防、劳动、安全、卫生的有关法律、行规。
(三)、可行性研究的范围:1、项目提出的背景及建设必要性;2、市场需求、竞争优势及市场风险;3、建设地点和建设条件;4、规划设计方案;5、节能与节水措施;6、环境保护;7、组织机构及劳动定员;8、实施进度安排;9、投资估算及资金筹措;10、经济评价。
三、研究结论本项目的建设,对于缓解就业压力,加快区域经济发展,具有重大的社会效益和经济效益。
同时,对于推动横山县煤炭资源深加工、提高煤炭的利用率和发热量,降低矸石运输成本,进一步提高煤炭的附加值具有重大的推动作用,因此,项目建设是必要的、可行的。

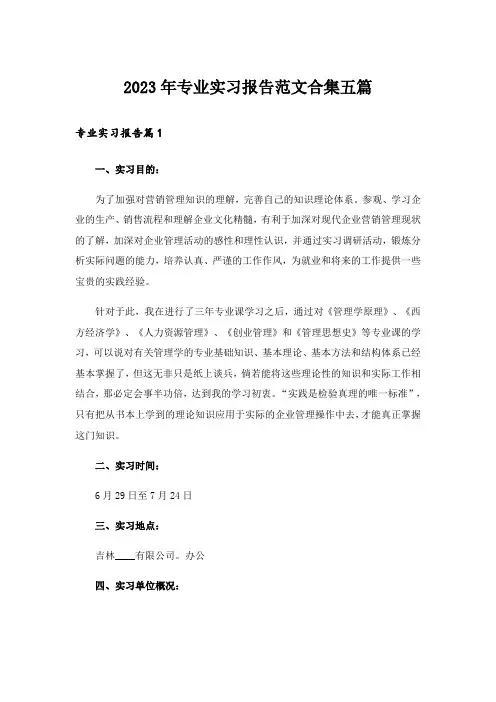

2023年专业实习报告范文合集五篇专业实习报告篇1一、实习目的:为了加强对营销管理知识的理解,完善自己的知识理论体系。
参观、学习企业的生产、销售流程和理解企业文化精髓,有利于加深对现代企业营销管理现状的了解,加深对企业管理活动的感性和理性认识,并通过实习调研活动,锻炼分析实际问题的能力,培养认真、严谨的工作作风,为就业和将来的工作提供一些宝贵的实践经验。
针对于此,我在进行了三年专业课学习之后,通过对《管理学原理》、《西方经济学》、《人力资源管理》、《创业管理》和《管理思想史》等专业课的学习,可以说对有关管理学的专业基础知识、基本理论、基本方法和结构体系已经基本掌握了,但这无非只是纸上谈兵,倘若能将这些理论性的知识和实际工作相结合,那必定会事半功倍,达到我的学习初衷。
“实践是检验真理的唯一标准”,只有把从书本上学到的理论知识应用于实际的企业管理操作中去,才能真正掌握这门知识。
二、实习时间:6月29日至7月24日三、实习地点:吉林____有限公司。
办公四、实习单位概况:吉林____有限公司始建于1997年8月份,座落于美丽的长白山脚下、图们江畔。
是集科研开发、生产销售、设计施工于一体的综合性防水材料企业。
是国内较早生产改性沥青防水卷材、聚乙烯丙纶高分子防水卷材以及防水涂料的专业生产企业之一,是中国建筑防水协会会员单位,在同行业率先通过了IS09001:国际质量管理体系认证。
企业拥有雄厚的经济技术实力,拥有国内先进的大型现代化流水生产线设备,年产量已突破600万平方米,产品的配方、工艺及性能指标等方面都达到了国内先进水平。
企业目前已形成了“禹威”牌改性沥青防水卷材、聚乙烯丙纶高分子防水卷材以及防水涂料等系列产品,其中包括柔性体、弹性体(SBS)、塑性体(APP)改性沥青防水卷材、聚乙烯丙纶高分子卷材、聚氨脂防水涂料、JS复合防水涂料等,这些产品能全面满足防水工程方面多层次的需求。
均获得省市优质产品称号,被吉林省政府命名为“吉林省名牌产品”、“用户满意产品”,被吉林省消协评为“消费者信得过产品”,被质协评为“质量担保产品”,被吉林省工商局评为“著名商标”、“重合同守信用单位”。
建设项目环境影响报告表(报批版)项目名称:山西源汇煤气发电有限公司6MW煤气发电项目建设单位(盖章):山西源汇煤气发电有限公司编制日期:二○一七年四月《建设项目环境影响报告表》编制说明《建设项目环境影响报告表》由具有从事环境影响评价工作资质的单位编制。
⒈项目名称—指项目立项批复时的名称,应不超过30个字(两个英文字段作一个汉字)。
⒉建设地点—指项目所在地详细地址,公路、铁路应填写起止地点。
⒊行业类别—按国标填写。
⒋总投资—指项目投资总额。
⒌主要环境保护目标—指项目区周围一定范围内集中居民住宅区、学校、保护文物、风景名胜区、水源地和生态敏感点等,应尽可能给出保护目标、性质、规模和距厂界距离等。
⒍结论与建议—给出本项目清洁生产、达标排放和总量控制的分析结论,确定污染防治措施的有效性,说明本项目对环境造成的影响,给出建设项目环境可行性的明确结论。
同时提出减少环境影响的其他建议。
⒎预审意见—由行业主管部门填写答复意见,无主管部门项目,可不填。
⒏审批意见—由负责审批该项目的环境保护行政主管部门批复。
建设项目基本情况项目名称山西源汇煤气发电有限公司6MW煤气发电项目建设单位山西源汇煤气发电有限公司法人代表联系人通讯地址灵石县天星城市集中供热有限公司院内联系电话传真-- 邮政编码031300 建设地点灵石县天星城市集中供热有限公司院内立项审批部门灵石县经济和商务粮食局批准文号灵经字【2017】3号建设性质新建行业类别及代码火力发电D4411占地面积(m2) 11000m2(16.5亩)绿化面积(m2)1980总投资(万元) 16000其中:环保投资(万元)327环保投资占总投资比例(%)2.04评价经费(万元)预期投产日期2017年9月工程内容及规模:一、评价任务的背景及由来1、项目提出背景山西源汇煤气发电有限公司是2016年12月注册成立的公司,主营煤气发电业务,公司已与山西天星煤气化有限公司和灵石县天星城市集中供热有限公司达成合作协议,通过收购山西天星煤气化有限公司的剩余煤气为作为本项目的燃料,同时山西汇源煤气发电有限公司租用灵石县天星城市集中供热有限公司土地作为本项目用地,在灵石县天星城市集中供热有限公司东侧位置拟建设1×6MW抽凝式汽轮发电机组+1×6MW背压式汽轮发电机组和1×60t/h中温中压燃气锅炉(夏季运行抽凝机,冬季运行背压机)。
目录一、总论 (6)(一)项目背景 (6)(二)项目概况 (7)(三)存在问题和建议 (11)二、煤源和煤质 (12)(一)煤源概况 (12)(二)煤质特征 (12)三、市场预测 (13)(一)产品市场供应预测分析 (14)(二)产品市场需求预测分析 (16)(三)产品目标市场分析 (16)(四)价格现状与预测 (17)(五)市场竞争力分析 (21)(六)市场风险 (22)四、建设规模与服务年限 (24)(一)建设规模 (24)(二)工作制度、生产能力及服务年限 (24)五、建厂条件和厂址选择 (24)(一)自然条件 (25)(二)公用设施现状及发展趋势 (25)(三)社会经济环境 (27)(四)厂址选择 (27)六、工程技术方案 (27)(一)选煤工艺 (27)(二)主要工艺设备选型 (29)(三)工艺布臵 (29)(四)总平面布臵 (32)(五)原煤、产品及材料运输 (32)(六)建筑物与构筑物 (33)(七)生产辅助工程 (33)七、节能减排措施 (36)(一)节能节水措施 (36)(二)能耗水耗指标 (37)八、环境影响评价 (38)(一)厂址环境条件 (38)(二)项目建设和生产对环境的影响 (39)(三)环境保护措施 (40)(四)环境保护投资 (45)(五)环境影响评价 (45)九、劳动安全卫生与消防 (47)(一)危害因素和危害程度 (47)(二)安全卫生措施 (48)(三)消防设备 (48)十、组织机构与人力资源配臵 (49)(一)组织机构 (49)(二)人力资源配臵 (49)十一、项目实施计划 (50)(一)建设工期 (50)(二)项目实施计划安排 (51)十二、投资估算与资金筹措 (51)(一)编制说明 (51)(二)建设投资估算 (52)(三)流动资金估算 (52)(四)资金筹措及使用计划 (53)十三、财务评价 (53)(一)成本估算 (53)(二)销售收入估算 (54)(三)财务分析 (55)(四)不确定性分析 (56)十四、风险分析及防范对策 (57)(一)可预见的风险因素 (57)(二)风险分析 (57)(三)防范和降低风险对策 (59)十五、研究结论与建议 (60)(一)推荐方案的总体描述 (60)(二)推荐方案的优缺点描述 (62)(三)结论与建议 (62)一、总论(一)项目背景1、项目名称:XX省《XX县XX洗煤运销有限公司120万吨/年洗煤厂》位于XX县XXXX工业集中区,占地面积60亩,隶属于XX县XX洗煤运销有限公司。
选煤的实习报告六篇选煤的实习报告篇1假期的实习结束了,现在回想起来实习的一幕幕还在我的脑海里。
实习确实能学到很多东西,很多原理和概念老师讲了很多遍都无法理解,可一到现场什么都明白了,书上的原理,概念,设备的形状也不那么抽象了,一切都是那么的好理解。
实习的第一站是伊敏选煤厂,伊敏的实习是上午进行理论知识的培训,下午进行现场参观,我认为这种方法很好,可以使我们对理论知识有一个很好的理解和巩固过程,伊敏选煤厂的主要洗煤设备是三产品重介旋流器和喷射式浮选机,主要洗煤流程是重介质洗煤和浮选洗煤。
通过在伊敏选煤厂的实习,我还学习了很多关于选煤厂参观实习时的注意事项,选煤厂的规定,以及违规处理等。
为我以后到工作现场操作打下了坚实的基础。
实习的第二站是新庄选煤厂,虽然在这里的参观有些匆忙,但还是学到了不少东西,新庄孜选煤厂是一个动力煤选煤厂,它与伊敏选煤厂最大的区别是采用了二次浮选流程,二次浮选的好处是能够彻底的选出原煤中的精煤,选出达到用户要求的产品。
潘一选煤厂参观的时间也很紧张,但也学到了很多东西,潘一的主洗设备不同于其他两个厂,它主要用两产品重介旋流器,螺旋分选机和浅槽。
第一次见到浅槽和螺旋分选机感到很高兴。
为了能更好地学习生产设备的结构与操作方面技能,除了向师傅们学习日常管理、对员工进行培训外,还经常向现场的师傅请教。
洗煤车间是我们选煤厂的主要生产车间,生产的产品有精煤、块煤、水洗矸。
洗煤车间工艺完善、设备齐全、生产灵活且生产适应性强。
车间领导十分注意对生产过程、产品质量的控制;使生产趋于极限化,利润趋于最大化。
车间员工工作细致、认真负责,对实时生产情况的掌握和控制非常到位;对质量事故、机电事故和生产事故都做的防微杜渐。
在这里,我向他们学到了细致、科学的管理和对生产环节的实时掌控。
皮带岗位在洗煤车间可以算是工作量比较小、操作比较简单的岗位。
只是由于我的工作经验较少、一些卫生要求容易忽略。
我在以后的工作中一定会更加细致、表现地更加出色。
山西天星煤气化有限公司
120万吨/年选煤厂
重介工艺参数测控系统
控
制
方
案
唐山瑞安普科技有限公司
2011年4月
一.概述
天星煤气化选煤厂主选设备选用三产品重介旋流器进行分选,最终的产品为精煤、中煤和矸石三种产品。
在重介选煤系统中,影响设备分选效果的因素是多方面的,主要包括悬浮液密度、悬浮液煤泥含量、旋流器入口压力及介质桶液位等,且由于各因素之间互相影响相互制约,加之入选原煤煤质变化的影响,很难单凭选煤司机手动调节使系统稳定运行。
为了提高分选精度,减少人为因素对分选效果的影响,充分发挥重介选煤的优势,能够最大限度的稳定生产高质量的精煤产品,必须对生产过程中的各种主要工艺参数进行实时监测和自动控制。
二.控制原理
1. 根据三产品重介质旋流器选煤过程的工艺特点,为了保证选煤
过程的正常生产条件,并且有效地提高分选效率和稳定产品质量,需要对原煤分选过程中悬浮液的密度、旋流器入口压力、煤泥含量、合格介质桶液位等工艺参数进行在线监测和自动控制。
2. 系统主要功能及技术指标:
⑴重介质悬浮液密度的在线检测及自动化控制,在正常生产时,当重介质悬浮液的密度大于生产所设定的悬浮液的密度时,加水阀门打开,加入循环水,使重介质悬浮液的密度减小;当重介质悬浮液的密度小于生产所设定的悬浮液的密度时,加水阀门减小开度,减少加入的循环水,使重介质悬浮液的密度增加。
悬浮液
的密度控制精度小于±0.01Kg/L。
⑵旋流器入口压力的检测。
⑶合格介质桶液位的在线检测和上、下限报警。
⑷精煤磁尾桶、中矸磁尾桶、循环水池等液位的在线检测和就地显示。
⑸合格介质悬浮液磁性物含量的在线检测及煤泥含量的控制。
⑹系统具有仪表系统(现场级)及工控机+PLC系统双重显示、控制功能以及系统间切换、A/M切换和现场就地操作功能。
3. 主要监测回路的基本原理
3.1悬浮液密度控制
在重介选煤过程中,重介质悬浮液密度是重介质选煤的一个重要的工艺参数,悬浮液密度的稳定与否直接影响着产品的质量和经济效益。
在合格介质泵和旋流器之间上升管道安装RYC-3000型差压式密度计以监测合格介质的密度。
通过安装于合格介质桶上的加水阀门自动调节合格悬浮液的补水量以保证悬浮液密度的稳定。
3.2旋流器入口压力的检测、显示和控制
在以旋流器为主洗设备的重介质选煤过程中,旋流器入口压力的变化对分选效果也起着很重要的作用。
旋流器入口压力的检测是通过安装于旋流器入口处的压力变送器进行的,本系统选用带就地显示功能的压力变送器,能够方便的在现场实时观测旋流器入口的压力值,同时检测信号送至密控室,以提供生产人员随
时了解该值的变化,并可以通过修改合格介质泵变频器的工作频率控制旋流器入口的压力。
3.3悬浮液煤泥含量的计算和控制
合格分选悬浮液的成分为水、煤泥和磁铁粉,按照一定的比例混合成密度稳定的分选悬浮液。
由于煤泥的比重较低,磁铁粉的比重较高,在重介选煤过程中,如果煤泥的含量过高时,分选悬浮液中煤泥的体积浓度就大,分选悬浮液的粘度就大,这时再混入大量的原煤就势必造成原煤在旋流器中分选不充分,结果就是精煤中混有中煤和矸石,中煤中混有精煤,影响精煤的质量和回收率,同时,煤泥含量过高还会给产品脱介带来困难,污染精煤产品,增大介耗;煤泥含量过低则会加速悬浮液沉淀速度,造成悬浮液的密度无法稳定,同样会影响系统的分选效果。
因此,检测和控制悬浮液中煤泥含量的大小也是很重要的。
目前,尚无直接检测悬浮液煤泥含量的仪器仪表,合格介质悬浮液中煤泥含量是借助于密度计和磁性物含量计分别测出悬浮液的密度和磁性物含量,由PLC或上位机计算得到。
对煤泥含量的调控是通过调节精煤弧形筛下分流箱的分流量来实现的,当煤泥量过大时,通过加大分流箱的分流量,加大去往磁选机的流量,使更多的煤泥随磁选机尾矿排出,从而降低重介分选系统中悬浮液的煤泥含量。
3.4合格介质桶液位的检测和显示
合格介质桶的液位是保证正常生产的必要条件,随着生产不
断的进行,产品中必然会带走部分水分和介质,导致系统中水和介质的总量不断减少,合格介质桶液位不断下降,在控制系统中设计了对合格介质桶液位的实时检测和超限报警,以供选煤操作工随时掌握合格介质桶液位的变化情况,当液位降至报警下限时,报警功能可提醒选煤操作工向系统中补充介质和水,同时减小分流,是合格介质桶的液位上升,以维持生产正常进行。
4. 控制系统的硬件配置
密度控制系统硬件主要由现场检测显示仪表、执行机构和控制系统等组成,其中现场检测显示仪表包括RYC-3000型差压式密度计、液位计、MN1型磁性物含量检测仪、压力变送器等,执行机构包括GX-1000型电动加水阀门、FLX型线性分流箱控制装置和加介控制等,控制系统包括PLC、工业控制计算机和相关仪表、模块等组成。
PLC选用西门子公司的S7-300系列,工业控制计算机选用台湾研华系列产品。
在条件允许的情况下,为了降低整套系统的造价也可以与集中控制系统共用PLC和工业控制计算机系统。
5. 控制系统的软件环境和基本功能
⑴软件环境
PLC软件开发平台选用与PLC配套的STEP-7,工艺控制计算机运行平台选用WIN-CC或组态王等,利用VB或VC语言编制功能构件及用户程序。
⑵基本功能
根据重介质选煤过程自动化测控系统的特点和生产需要,该计算机系统包括以下主要功能:
● 生产工艺流程图和生产过程中主要工艺参数的实时显示。
● 工艺参数的列表显示。
列表实时显示重介质选煤过程中工
艺参数的测量值、设定值。
● 工艺参数历史记录。
该系统程序运行后,对工艺参数每间
隔一定时间,进行记录,操作人员可以根据需要,任意设置记录时间间隔。
通过菜单选择,操作人员可以查阅任意时间生产工艺参数历史数据。
● 工艺参数的趋势曲线。
工艺参数趋势曲线可以显示当日工
艺参数变化的趋势曲线,也可以查阅过去某日工艺参数变化的历史记录,用于协助相关人员分析洗选效果、确定工艺参数的最佳设定值。
● 测控系统参数修改。
通过计算机键盘和鼠标可以设置或修
改各控制回路的控制参数,以不断改进控制效果。
