发电机变压器组继电保护运行规程

继电保护运行规程元件保护第一节发电机变压器保护一、保护简介发变组保护采用许继生产的ＷFB—100Q微机型发变组成套保护装置，包括发电机、主变压器常用高压变压器的保护装置，其由三块保护屏嵌装十一个箱体、一台工控机组成。

装置采用分层式多CPU并行工作方式，下层十三个保护模块共同构成整套保护。

上层单元管理机(工控机) 负责人机接口和全部信息处理，保护模块之间及保护模块与工控机之间相互独立。

整套保护出口有：1．全停1 跳发电机出口开关、高厂Ａ分支开关、高厂变Ｂ分支开关和灭磁开关及关汽机主汽门。

2．全停2 跳发电机出口开关、高厂变Ａ分支开关、高厂变Ｂ分支开关和灭磁开关及关汽机主汽门。

3．解列跳发电机出口开关和汽机甩负荷。

4．解列灭磁跳发电机出口开关、灭磁开关和汽机甩负荷。

5．减出力减出力至定值。

６．母线解列跳110KV母联断路器。

７．厂用电切除跳高厂变Ａ分支开关、高厂变Ｂ分支开关，同时启动切换A、B分支厂用电。

８．A分支解列跳高厂变A分支开关同时启动切换A分支厂用电。

９．B分支解列跳高厂变B分支开关同时启动切换B分支厂用电。

二、保护A屏1、保护屏组成：其由一个ＷFB—105箱、两个ＷFB—108箱和一个XCK—103出口箱体构成。

a、箱一WFB—105由三块交流变换、一块直流变换、两块出口、两块保护模块、一块稳压电源插件组成，完成有发电机差动、TA断线、失磁、转子一点接地和转子两点接地保护功能。

b、箱二WFB—108由三块交流变换、一块辅助信号、一块出口、两块保护模块、两块稳压电源插件组成，完成有定子接地、励磁变过流、励磁变过负荷、主变瓦斯、主变温度、主变压力释放及主变冷却系统故障保护功能。

c、箱三WFB—108箱由三块交流变换、一块辅助信号、一块出口、两块保护模块、两块稳压电源插件组成，完成有匝间保护、YH断线、发电机对称过负荷，发电机负序过流、发电机断水、励磁系统故障和热工保护(我厂没用) 保护功能。

南方电网大型发电机变压器继电保护整定计算规程南方电网是中国南方地区的主要电力供应商之一，为了确保电力的安全稳定运行，发电机变压器继电保护的整定计算非常重要。

下面将介绍南方电网大型发电机变压器继电保护整定计算的规程。

第一步：整定计算前的准备工作1.收集变压器的技术资料，包括电气参数、绝缘水平、设备类型等。

2.确定变压器继电保护的类型，包括差动保护、过电流保护、过温保护等。

第二步：差动保护整定计算1.根据变压器的参数和差动保护准则，计算差动保护的主要参数，如选择电流（主保护）、定值电流比（副保护）、定值电流延时时间等。

2.根据变压器的额定容量和差动保护的整定参数，计算差动保护的动作潮流值，以确定整定值是否合理。

第三步：过电流保护整定计算1.根据变压器的额定容量和电气参数，确定过电流保护的动作潮流值。

2.根据继电保护的整定准则，计算过电流保护的整定电流和动作时间，以确保在故障时保护装置能及时动作。

第四步：过温保护整定计算1.根据变压器的负载情况和绝缘材料的热特性，确定过温保护的整定值。

2.根据过温保护的整定准则，计算过温保护的整定温度和动作时间，以确保在变压器过热时保护装置能及时动作。

第五步：整定计算后的验证和调整1.使用计算得到的整定值进行现场试验，验证继电保护的动作性能是否符合要求。

2.如果发现继电保护的动作性能不理想，需要根据实测结果进行调整和优化，直到达到设计要求为止。

综上所述，南方电网大型发电机变压器继电保护整定计算规程是一个以变压器的电气参数和工作条件为基础，根据继电保护的整定准则，通过计算和试验验证的过程，确定继电保护的整定值，以确保发电机变压器在故障时能够及时、可靠地切除故障，保证电力系统的安全运行。

此规程的实施能够提高电力系统的可靠性和安全性，减少故障对电力系统造成的损失，对电力供应保障起到重要作用。

中国南方电网有限责任公司企业标准南方电网大型发电机及发变组保护技术规范Technical specification for large generator and transformerprotection of CSG中国南方电网有限责任公司 发 布Q/CSGICS备案号：Q/CSG 110033-2012目次前言 (II)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)4 总则 (1)5 保护配置 (1)6 技术要求 (8)7 二次回路 (14)8 配合要求 (14)9 组屏（柜）设计 (15)Q/CSG 110033-2012前言为了降低继电保护现场作业风险，提高现场作业标准化水平，减少继电保护“三误”事故，统一各厂家大型发电机及发变组保护装置的技术要求、保护配置原则及相关的二次回路等，中国南方电网有限责任公司系统运行部组织编制了本规范。

本规范的内容包含大型发电机及发变组保护的配置原则、功能及技术要求、组屏（柜）方案和二次回路设计等。

凡南方电网内从事继电保护的运行维护、科研、设计、施工、制造等单位均应遵守本规范。

新建电厂的大型发电机及发变组保护均应执行本规范。

本规范的附录A为资料性附录。

本规范由中国南方电网有限责任公司系统运行部提出。

本规范由中国南方电网有限责任公司系统运行部归口并解释。

本规范在起草的过程中得到了广西电力工业勘察设计研究院、广东电网公司、广西电网公司、云南电网公司、贵州电网公司、海南电网公司和许继电气股份有限公司、南京南瑞继保电气有限公司、北京四方继保自动化股份有限公司、国电南京自动化股份有限公司等单位的大力支持。

本规范主要起草人：郑茂然、刘千宽、林杰梅、甘焱、黄玲光、周红阳、魏玉生、赵志强、全智娟、陈娟、刘可兴、蒙宁海、曹珍崇、蒙平、庞滔南方电网大型发电机及发变组保护技术规范1范围本规范规定了中国南方电网大型发电机及发变组保护的配置、功能、技术要求、组屏、回路设计的原则。

继电保护及安全自动装置运行管理规程范文一、总则1.1 规程目的本规程的目的在于规范继电保护及安全自动装置的运行管理工作，确保电力系统的安全可靠运行。

1.2 适用范围本规程适用于电力系统中的继电保护及安全自动装置的安装、调试、运行和维护管理等工作。

1.3 定义和缩略语1.3.1 继电保护：指利用继电器或其他电气、电子元件，根据电力系统电气量变化特点，以便及时、准确地发出切除故障部位电力线路或设备工作电源的命令，保护电力系统安全运行的控制装置。

1.3.2 安全自动装置：指利用自动化设备实现电力系统的安全控制、保护和自动化操作功能的装置。

1.3.3 运行管理：指对继电保护及安全自动装置进行日常管理、运行监测、故障处理、性能检验等工作。

二、工作责任2.1 部门职责2.1.1 负责制定并组织实施继电保护及安全自动装置运行管理规程。

2.1.2 协助有关部门进行继电保护及安全自动装置的安装、调试和运行工作。

2.1.3 掌握继电保护及安全自动装置的工作原理和操作方法，并对操作人员进行培训和考核。

2.1.4 定期对继电保护及安全自动装置进行巡检和维护，确保其正常运行。

2.1.5 及时处理继电保护及安全自动装置运行中的故障，并进行故障分析和记录。

2.1.6 定期组织继电保护及安全自动装置的性能检验，确保其满足系统要求。

2.2 人员职责2.2.1 运行管理人员应具备电力系统运行和继电保护知识，熟悉继电保护及安全自动装置的使用方法和操作规程。

2.2.2 运行管理人员应定期进行岗位培训，提升继电保护及安全自动装置的运行管理水平。

2.2.3 运行管理人员应按规程要求参与继电保护及安全自动装置的安装、调试和运行工作，并记录相关信息。

2.2.4 运行管理人员应及时响应继电保护及安全自动装置故障报警，并按照规程要求进行处理和记录。

三、运行管理流程3.1 继电保护及安全自动装置的安装3.1.1 按照设计要求，安装继电保护及安全自动装置，并将其与电力系统的各个元件连接好。

文件编号：GD/FS-9133（操作规程范本系列）继电保护及安全自动装置运行管理规程详细版The Daily Operation Mode, It Includes All The Implementation Items, And Acts To Regulate Individual Actions, Regulate Or Limit All Their Behaviors, And Finally Simplify ManagementProcess.编辑：_________________单位：_________________日期：_________________继电保护及安全自动装置运行管理规程详细版提示语：本操作规程文件适合使用于日常的规则或运作模式中，包含所有的执行事项，并作用于规范个体行动，规范或限制其所有行为，最终实现简化管理过程，提高管理效率。

，文档所展示内容即为所得，可在下载完成后直接进行编辑。

1 总则1．1 继电保护与安全自动装置(以下简称保护装置)是保证电网安全运行、保护电气设备的主要装置，是组成电力系统整体的不可缺少的重要部分。

保护装置配置使用不当或不正确动作，必将引起事故或使事故扩大，损坏电气设备，甚至造成整个电力系统崩溃瓦解。

因此，继电保护人员与电网调度及基层单位运行人员一样，是电网生产第一线人员。

1．2 要加强对继电保护工作的领导。

各网局、省局及电业局(供电局)、发电厂(以下简称基层局、厂)主管生产的领导和总工程师，要经常检查与了解继电保护工作情况，对其中存在的重要问题应予组织督促解决，对由继电保护引起的重大系统瓦解事故和全厂停电事故负应有的责任。

1．3 继电保护正确动作率及故障录波完好率，应为主管部门考核各基层局、厂的指标之一。

对网局及省局应分别以主系统与220kV及以上装置为考核重点。

2 继电保护专业机构2．1 电力系统继电保护是一个有机整体，在继电保护专业上应实行统一领导，分级管理，XX电力公司及发电厂设置相应的继电保护专业机构。

电厂运行发变组继电保护系统发电机组的继电保护配置原则应该以能可靠地检测出发电机可能发生的故障及不正常运行状态为前提，同时，在继电保护装置部分退出运行时，应不影响机组的安全运行。

在对故障进行处理时，应保证满足机组和系统两方面的要求，因此，主保护应双重化。

关于后备保护，发电机、变压器已有双重主保护甚至已超双重化配置, 本身对后备保护已不做要求，高压主母线和超高压线路主保护也都实现了双重化，并设置了开关失灵保护，因此，可只设简单的保护来作为相邻母线和线路的短路后备，对于大型机组继电保护的配置原则是：加强主保护（双重化配置）,简化后备保护。

继电保护双重化配置的原则是：两套独立的CT x PT检测元件，两套独立的保护装置，两套独立的开关跳闸机构，两套独立的控制电缆，两套独立的蓄电池供电。

保护配置特点双主双后，即双套主保护、双套后备保护、双套异常运行保护的配置方案。

其思想是将主设备（发电机或主变、厂变）的全套电量保护集成在一套装置中,主保护和后备保护共用一组CT o配置两套完整的电气量保护，每套保护装置采用不同组CT z PT z均有独立的出口跳闸回路。

配置一套非电量保护，出口跳闸回路完全独立。

主变高压侧不设刀闸时，不设短引线保护。

如果发电机和主变可能分开运行，可不装设象常规发变组的所谓大差动保护。

主变和发电机过激励保护需要分开来配置，并且分别按自己的励磁特性来整定，作用于不同出口。

发电机差动保护，主变差动保护，厂变差动保护CT保护区相互交叉衔接，防止出现保护死区。

主变低压侧设置电压互感器，为发电机并网提供系统侧同期电压，同时, 为主变复合电压闭锁过流保护、主变低侧接地保护、主变过激磁保护提供测量电压。

为防止短路电流衰减导致后备保护拒动，发电机采用带记忆的复合电压闭锁过流保护作为后备保护。

主变压器后备保护采用复合电压闭锁过流保护，为保证保护对各侧母线有足够灵敏度，应采用低压侧复合电压闭锁。

在发电机非电量保护中设置发电机灭磁开关联跳保护，作用于发电机全停。

南方电网大型发电机变压器继电保护整定计算规程一、引言大型发电机变压器是电力系统中重要的设备之一，其正常运行对于电力系统的稳定运行具有重要的意义。

为了保障大型发电机变压器的安全稳定运行，需要对其继电保护系统进行整定计算，以实现对变压器的全面保护。

1.确定继电保护的类型和组合根据大型发电机变压器的特点和运行要求，确定适用于该变压器的继电保护类型和组合。

常见的继电保护类型包括过流保护、差动保护、欠频保护、过温保护等。

根据变压器的要求，可以选择相应的继电保护组合。

2.确定继电保护动作特性根据大型发电机变压器的额定容量和运行参数，确定继电保护的动作特性。

这包括保护的动作时间、动作电流和动作速度等参数。

通过对大型发电机变压器的额定容量和运行参数进行分析，可以确定继电保护的动作特性，以便进行后续的整定计算。

3.进行继电保护整定计算根据变压器的额定容量和运行参数，进行继电保护的整定计算。

计算过程包括根据继电保护的动作特性进行整定计算，确定对应的整定参数，如保护动作时间、保护动作电流等。

根据变压器的额定容量和运行参数，可以进行一系列的计算，如过流保护整定计算、差动保护整定计算等。

4.评估整定计算结果对整定计算结果进行评估，判断继电保护系统的可靠性和灵敏性。

评估过程包括对整定计算结果进行检查和验证，根据变压器的实际运行情况进行调整和修改。

通过对整定计算结果的评估，可以提高继电保护系统的性能，保证变压器的安全稳定运行。

5.编制整定计算报告根据整定计算结果，编制整定计算报告。

报告包括大型发电机变压器的基本参数、继电保护的类型和组合、整定计算的具体过程和结果等。

通过编制整定计算报告，可以为继电保护系统的调试和运行提供指导，保障大型发电机变压器的安全稳定运行。

三、总结大型发电机变压器继电保护整定计算是保障变压器安全稳定运行的重要措施。

通过确定继电保护的类型和组合、确定继电保护的动作特性、进行整定计算、评估整定计算结果和编制整定计算报告等步骤，可以有效提高继电保护系统的性能，保证大型发电机变压器的安全稳定运行。

中华人民共和国电力行业标准DL/T584—953～110kV电网继电保护装置运行整定规程Operational and Setting Code for Relay Protectionof3～110kV Electrical Power Networks中华人民共和国电力工业部1995-11-27批准1996-06-01实施1总则1.1本规程是电力系统继电保护运行整定的具体规定，与电力系统继电保护相关的设计、调度运行部门应共同遵守。

1.2本规程是3～110kV电网的线路、母线、并联电容器、并联电抗器以及变压器保护中与电网保护配合有关的继电保护运行整定的基本依据。

高频保护、断路器失灵保护、导引线纵联保护等参照DL/T559—94《220～500kV电网继电保护装置运行整定规程》整定。

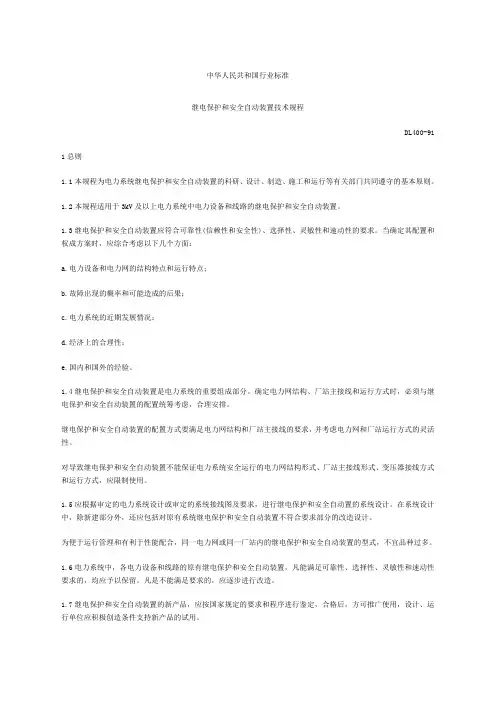

1.3按照DL400—91《继电保护和安全自动装置技术规程》(简称规程)的规定，配置结构合理、质量优良和技术性能满足运行要求的继电保护及自动重合闸装置是电网继电保护的物质基础；按照本规程的规定进行正确的运行整定是保证电网稳定运行、减轻故障设备损坏程度的必要条件。

1.43～110kV电网继电保护的整定应满足选择性、灵敏性和速动性的要求，如果由于电网运行方式、装置性能等原因，不能兼顾选择性、灵敏性和速动性的要求，则应在整定时，按照如下原则合理取舍：a.地区电网服从主系统电网；b.下一级电网服从上一级电网；c.局部问题自行消化；d.尽可能照顾地区电网和下一级电网的需要；e.保证重要用户供电。

1.5继电保护装置能否充分发挥作用，继电保护整定是否合理，继电保护方式能否简化，从而达到电网安全运行的最终目的，与电网运行方式密切相关。

为此，继电保护部门与调度运行部门应当相互协调，密切配合。

1.6继电保护和二次回路的设计和布置，应当满足电网安全运行的要求，同时也应便于整定、调试和运行维护。

1.7为了提高电网的继电保护运行水平，继电保护运行整定人员应当及时总结经验，对继电保护的配置和装置性能等提出改进意见和要求。

继电保护及安全自动装置运行管理规程范文第一章总则第一条为了保证继电保护及安全自动装置的正常运行及生产过程中的安全，制定本规程。

第二条本规程适用于所有拥有继电保护及安全自动装置的企事业单位。

第三条本规程中的继电保护及安全自动装置，指的是用于保护电力系统或自动实现安全操作的装置和设备。

第四条本规程的管理原则是科学化、规范化、安全化、实用化。

第五条继电保护及安全自动装置的运行管理分为设备管理和人员管理两个方面。

第二章设备管理第六条设备的选型和安装要符合国家规定，并按照设计要求进行。

第七条实施设备管理要做到以下几点：1. 定期进行设备巡检，并报告设备的运行情况；2. 设备出厂前必须进行全面试验，试验合格后方可使用；3. 设备运行期间出现故障要及时报修，并做好维修记录；4. 定期进行设备的维护，确保设备处于良好的工作状态；5. 对设备进行保养、清洁和调整，提高设备的使用寿命。

第八条设备管理的措施：1. 设备的标识要清晰明确，包括设备名称、型号、规格等信息；2. 设备的安装要牢固可靠，并做好防护措施；3. 设备的周围环境要保持干燥、清洁，并防止灰尘和湿气的侵入；4. 设备使用过程中要正确操作，按照说明书和操作规程进行操作；5. 发现设备故障要及时报修，并记录故障的情况；6. 对设备进行定期的维护和保养，并记录维护的情况；7. 对设备进行定期的检测和校验，确保设备的准确性和可靠性；8. 对设备故障进行分析和总结，提出改进措施，并加强对设备的管理。

第三章人员管理第九条继电保护及安全自动装置的人员管理要做到以下几点：1. 应聘人员要具备相关的专业知识和技能；2. 培训新员工，使其掌握继电保护及安全自动装置的操作技术和安全知识；3. 对员工进行定期的培训和考核，提高员工的综合素质和技能水平；4. 加强员工的岗位责任意识，做到勤勉尽职，保证工作的顺利进行；5. 建立健全员工奖惩制度，激励员工工作积极性；6. 建立员工的交流合作机制，提高团队合作意识。

继电保护运行规程(发变组保护)＃1（＃2）发电机变压器组继电保护我厂发电机变压器组保护主要配置为南瑞公司的RCS-985 电量保护装置和RCS-974 非电量保护装置，电量保护装置共设四面屏A/B/C/D，A/C 屏主要配置发电机、主变压器的主、后备保护，B/D 屏主要配置高厂变、高公变、励磁变的主后备保护；非电量保护装置设置一面E 屏，主要配置主变压器、高厂变的冷却器故障、释压保护、瓦斯保护、油温保护和油位保护。

一、发变组保护A 屏1、装置配置发变组保护A 屏由RCS-985发电机保护装置及RCS-985U定子接地保护辅助装置共同组成2、保护配置2.1 发电机差动保护；2.2发电机匝间保护；2.3 发电机定子过负荷保护；2.4 发电机负序过负荷保护；2.5 发电机定子接地保护；2.6 发电机失磁保护；2.7 发电机失步保护；2.8 发电机频率保护；2.9发电机定子接地零序电压保护；2.10定子接地三次谐波电压保护；2.11发电机定子过压保护；2.12 误上电保护；2.13逆功率保护；2.14起停机保护；2.15 发电机励磁过负荷保护；2.16 发电机转子一点接地保护；2.17 发电机转子两点接地保护；2.18 发电机定子断水保护；2.19热工保护；2.20励磁系统联跳，3、保护压板1LP1 投发电机差动保护（功能压板）1LP2投发电机匝间保护（功能压板）1LP3投定子接地零序电压保护（功能压板）1LP4投定子接地三次谐波电压保护（功能压板）1LP5投注入式转子接地保护（功能压板）1LP6 备用1LP7 投定子对称过负荷（功能压板）1LP8 投定子负序过负荷（功能压板）1LP9 投发电机失磁保护（功能压板）1LP10 投发电机失步保护（功能压板）1LP11 投发电机过电压保护（功能压板）1LP12 投过励磁保护（功能压板）1LP13 备用1LP14 投发电机频率保护（功能压板）1LP15 投发电机误上电保护（功能压板）1LP16 投发电启停机保护（功能压板）1LP17 投发电机相间后备（功能压板）1LP18 投发电机逆功率保护（功能压板）1LP19 投发电机程跳逆功率保护（功能压板）1LP20 备用1LP21 投励磁变后备保护（功能压板）1LP22 投励磁过负荷保护（功能压板）1LP23 投励磁系统联跳（外部开入，启动出口）1LP24 投热工保护（外部开入，启动出口）1LP25 投发电机断水保护（外部开入，启动出口）1LP26 发电机开关偷跳（外部开入，启动出口）1LP27 发电机出口断路器失灵（外部开入，启动出口）1LP28 跳主变高压侧开关主线圈（出口）1LP29 备用1LP30 备用LP31 备用1LP32 关主气门（出口）1LP33 备用1LP34 跳灭磁开关（出口）1LP36 备用1LP37 启动主变高压侧开关失灵1LP38 至NCS信号1LP39 跳发电机开关（出口）1LP40 备用1LP41 备用1LP42 备用1LP43 跳A分支（出口）1LP44 跳B分支（出口）1LP45 备用1LP46 备用1LP47 注入式定子接地装置退出（功能压板）4、装置信号灯4.1 、RCS-985发电机保护装置运行，TV 断线，TA 断线，报警，跳闸4.2 、RCS-985U定子接地保护辅助装置运行，报警装置正常时点亮该绿灯；有异常时灯灭，并送出报警信号；电压互感器异常或断线点亮该黄灯；电流互感器异常或断线、差流异常点亮该黄灯；保护发出报警信号同时电量该黄灯；保护动作出口同时点亮该红灯，并且磁保持；保护返回后，按下信号复归按钮熄灭。
