电子元器件检测与维修大全(实例精华版)

常用电子元器件检测方法与经验_常用电子元器件检测方法与经验电子元器件是电子设备的基本构成部分，其性能和质量的稳定与否直接影响到整个电子产品的工作效果和寿命。

因此，在电子产品制造和维护过程中，常常需要对电子元器件进行检测，以确保其质量合格和性能稳定。

下面将介绍一些常用的电子元器件检测方法和经验。

1.电阻器的检测方法电阻器是电子产品中使用较为广泛的元器件之一、其检测方法主要有以下几种：-电阻器测量方法：使用万用表或者自动测试设备，将电阻器两端接入来测量其阻值。

-外观检查方法：通过目测观察电阻器的外观是否完好无损，焊盘是否银白色，是否有破损或变形等。

-焊盘测试方法：使用万用表将两个焊盘连接在一起，观察阻值是否为零，以判断金属焊盘是否短路。

2.电容器的检测方法电容器是存储电荷的元器件，其性能稳定与否对电子产品的正常工作有着重要的影响。

常用的电容器检测方法包括：-电容器标识检查方法：通过目测观察电容器上的标识是否清晰，防伪标识是否完整等。

-电容器测量方法：使用万用表或测试仪，将电容器两端连接在一起，测量其电容值是否符合规定范围。

-电容器泄漏电流检测方法：使用万用表或测试仪，在直流电压下对电容器两端进行测试，观察泄漏电流是否超过了规定的范围。

3.二极管的检测方法二极管是电子元器件中最基本的电子器件之一，其正常工作对整个电路的正确性有着重要的影响。

常用的二极管检测方法有：-电压检测方法：使用万用表在直流电流档位下，测量二极管正向导通电压和反向截止电压，以判断其是否符合规定的范围。

-电阻检测方法：使用万用表测量二极管两个焊盘之间的电阻值，以判断二极管是否开路或短路。

4.三极管的检测方法三极管是一种放大或开关作用的电子器件，在电子产品中广泛应用。

常用的三极管检测方法有：- 电压检测方法：使用万用表在直流电流档位下，测量三极管的负基极-正集电极电压（即Vbe）和负基极-正发射极电压（即Vce），以判断其是否符合规定的范围。

常用电子元器件检测方法与经验总结(doc 19页)常用电子元器件检测方法与经验摘要：常用电子元器件检测方法与经验元器件的检测是家电维修的一项基本功，如何准确有效地检测元器件的相关参数，判断元器件的是否正常，不是一件千篇一律的事，必须根据不同的元器件采用不同的方法，从而判断元器件的正常与否。

特别对初学者来说，熟练掌握常用元器件的检测方法和经验很有必要，以下对常用电子元器件的检测经验和方法进行介绍供对考。

一、电阻器的检测方法与经验：1固定电阻器的检测。

A将两表笔(不分正负)分别与电阻的两端引脚相接即可测出实际电阻值。

为了提高测量精度，应根据被测电阻标称值的大小来选择量程。

由于欧姆挡刻度的非线性关系，它的中间一段分度较为精细，因此应使指针指示值尽可能落到刻度的中段位置，即全刻度起始的20％～80％弧度范围内，以使测量更准确。

根据电阻误差等级不同。

读数与标称阻值之间分别允许有±5％、±10％或±20％的误差。

如不相符，超出误差范围，则说明该电阻值变值了。

B注意：测试时，特别是在测几十kΩ以上阻值的电阻时，手不要触及表笔和电阻的导电部分；被检测的电阻从电路中焊下来，至少要焊开一个头，以免电路中的其他元件对测试产生影响，造成测量误差；色环电阻的阻值虽然能以色环标志来确定，但在使用时最好还是用万用表测试一下其实际阻值。

的轴柄转动过程中有跳动现象，说明活动触点有接触不良的故障。

5正温度系数热敏电阻(PTC)的检测。

检测时，用万用表R×1挡，具体可分两步操作：A常温检测(室内温度接近25℃)；将两表笔接触PTC热敏电阻的两引脚测出其实际阻值，并与标称阻值相对比，二者相差在±2Ω内即为正常。

实际阻值若与标称阻值相差过大，则说明其性能不良或已损坏。

B加温检测；在常温测试正常的基础上，即可进行第二步测试—加温检测，将一热源(例如电烙铁)靠近PTC热敏电阻对其加热，同时用万用表监测其电阻值是否随温度的升高而增大，如是，说明热敏电阻正常，若阻值无变化，说明其性能变劣，不能继续使用。

常用电子元器件检测方法与经验电子元器件是电子工程中的基本材料，但它们有时会出现故障或损坏，影响系统的正常运行。

因此，对于电子元器件的检测至关重要，在大多数电子工程领域都是必不可少的技能之一。

本文将介绍一些常用的电子元器件检测方法与经验，旨在帮助读者更好地理解和掌握这些技巧。

一、二极管检测方法二极管是一种常见的电子元器件，用于将电流限制在一个方向。

用万用表检测二极管的方法很简单。

首先，将万用表调到二极管检测模式下。

然后，将黑表笔触摸二极管的负极，红表笔触摸电极的正极。

如果读数为零，表明二极管处于断路状态。

如果读数为正值，则表示二极管处于导通状态。

如果读数为负值，则表示该二极管是反向极限。

此外，还可以使用示波器来检测二极管的工作状态。

二、电解电容检测方法电解电容是一种电子元器件，用于储存电荷。

在使用电解电容时，我们需要注意极性。

为了检测电解电容的工作状态，可以使用万用表。

将黑表笔触摸电容的负极，红表笔触摸电的正极，然后将万用表调到电容测试模式下。

如果读数为0，表示电解电容是开路状态。

如果读数在实际值的范围内，则说明电容正在工作。

如果万用表显示的读数较大，则可以确认电解电容在工作时出现短路。

三、晶体管检测方法晶体管是电子工程中最重要的元器件之一，它可以被用于放大和开关应用。

晶体管的工作状态也可以使用万用表进行检测。

将万能表选择为测试二极管模式，将黑表笔连接到基极，将红表笔连接到集电极，如果读数为0，则说明晶体管是开路状态。

将红表笔插入发射极并重新读取万用表，如果读数在规定的数值范围内，则晶体管正常工作。

注意，如果试图在没有恰当保护的情况下测量负故能缓慢地将晶体管击垮，因此需要注意安全。

四、电感检测方法电感是能将电能转化为磁能量的电子元器件，也是一种常用的元件。

电感的工作状态可以通过多种方法来检测，其中最常用的是万用表。

将万用表调到电阻测试模式下，将黑表笔连接到一个端口，将红表笔连接到另一个端口，然后读取万用表显示的值。

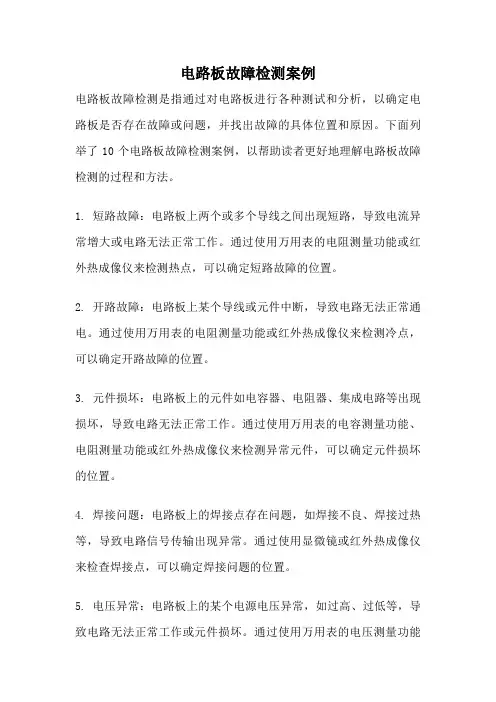

电路板故障检测案例电路板故障检测是指通过对电路板进行各种测试和分析，以确定电路板是否存在故障或问题，并找出故障的具体位置和原因。

下面列举了10个电路板故障检测案例，以帮助读者更好地理解电路板故障检测的过程和方法。

1. 短路故障：电路板上两个或多个导线之间出现短路，导致电流异常增大或电路无法正常工作。

通过使用万用表的电阻测量功能或红外热成像仪来检测热点，可以确定短路故障的位置。

2. 开路故障：电路板上某个导线或元件中断，导致电路无法正常通电。

通过使用万用表的电阻测量功能或红外热成像仪来检测冷点，可以确定开路故障的位置。

3. 元件损坏：电路板上的元件如电容器、电阻器、集成电路等出现损坏，导致电路无法正常工作。

通过使用万用表的电容测量功能、电阻测量功能或红外热成像仪来检测异常元件，可以确定元件损坏的位置。

4. 焊接问题：电路板上的焊接点存在问题，如焊接不良、焊接过热等，导致电路信号传输出现异常。

通过使用显微镜或红外热成像仪来检查焊接点，可以确定焊接问题的位置。

5. 电压异常：电路板上的某个电源电压异常，如过高、过低等，导致电路无法正常工作或元件损坏。

通过使用万用表的电压测量功能或示波器来检测电压异常，可以确定电压异常的位置。

6. 信号干扰：电路板上的信号受到干扰，导致电路无法正常传输信号或产生错误信号。

通过使用示波器或频谱分析仪来检测信号干扰，可以确定干扰源的位置。

7. 温度异常：电路板上某个区域的温度异常，如过高、过低等，导致电路无法正常工作或元件损坏。

通过使用红外热成像仪来检测温度异常，可以确定温度异常的位置。

8. 电磁兼容问题：电路板上的元件或线路受到电磁场干扰，导致电路无法正常工作或产生干扰信号。

通过使用电磁兼容测试仪器来检测电磁兼容问题，可以确定干扰源的位置。

9. 静电击穿：电路板上的元件或线路受到静电击穿，导致电路无法正常工作或元件损坏。

通过使用静电测试仪器来检测静电击穿问题，可以确定受影响的位置。

常用电子元器件检测方法与经验_常用电子元器件检测方法与经验电子元器件在电子设备中发挥着重要的作用，但是由于各种原因可能会出现故障或者损坏。

那么如何准确地检测电子元器件的工作状态，快速找出故障点，是维修电子设备中非常重要的一步。

下面将介绍一些常用的电子元器件检测方法和一些经验。

1.电阻检测电阻是电子设备中最常见的元器件之一，如果出现问题，会对电路的正常工作产生很大的影响。

对于电阻的检测，一般使用万用表来进行。

在测量电阻时，应该确保电路处于关断状态，并断开与其他元器件的连接。

还需要根据具体情况选择合适的测量档位，一般先选择最高档位，然后逐渐缩小档位，直到能够准确读取阻值。

2.电容检测电容在电子设备中也是常见的元器件之一，电容的问题通常会导致电路的调整时间变长或者电路振荡。

常用的电容检测方法是使用万用表的电容测量功能。

在测量之前，同样需要确保电路处于关断状态，断开与其他元器件的连接。

选择合适的测量档位，并夹住电容的两个引脚，用万用表进行测量。

如果读数不稳定，说明电容有问题。

3.二极管检测二极管是一种常用的半导体元件，主要用于整流和开关电路。

常常需要检测二极管是否正常工作。

一种简单的方法是使用万用表的二极管测试功能。

在测试之前，同样需要确保电路处于关断状态，并断开与其他元器件的连接。

将万用表的红表笔连接到二极管的阳极上，将黑表笔连接到二极管的阴极上。

如果测量到的电压比正常值小，说明二极管有问题。

4.晶体管检测晶体管是一种常用的放大器元件，用于放大小信号。

在维修电子设备时，常常需要对晶体管进行检测。

检测晶体管的方法比较多，其中一种常用的方法是使用万用表的二极管测试功能。

同样需要确保电路处于关断状态，并断开与其他元器件的连接。

将万用表的红表笔连接到晶体管的发射极上，将黑表笔连接到基极上进行测量。

如果测量到的电压比正常值小，说明晶体管有问题。

在进行电子元器件的检测时，还有一些经验值得注意。

首先，要确保仪器的选型和仪器的规格符合检测要求；其次，要细心观察电子元器件的外观和连接存在的问题，如焊点是否接触良好，外壳是否有损坏等；最后，要根据电子元器件的特性和工作原理，合理选择适宜的测试方法和参数。

电路板维修之常用电子元器件检测技巧电路板是各种电子设备的核心组成部分，也是电子制造工业中必不可少的元器件。

一旦电路板出现故障，需要进行维修。

在维修中，常常需要使用一些特殊的技巧来检测电子元器件，以确定它们是否正常工作。

本文将介绍一些常用的电子元器件检测技巧，帮助电路板维修人员更好地完成维修任务。

一、二极管检测技巧二极管是一种常用的电子器件，用于控制电流的流向。

如果二极管出现故障，会导致整个电路板无法正常工作。

为了检测二极管的正常运行，我们可以使用万能表来进行测量。

将万能表选择在二极管测试模式下，使用它来测量二极管正向和反向的电压。

如果二极管正向电压稳定，且反向电压接近无穷大，那么就可以确认二极管工作正常。

二、电容检测技巧电容是一种常用的存储电能的元器件，用于控制电流的变化。

如果电容出现故障，会导致电路板无法正常工作。

在电容检测中，我们可以使用测试笔进行测量。

将测试笔放到电容的两个引脚上，如果笔的颜色变化很小且短暂，那么就可以确认电容工作正常。

另外，我们还可以使用万能表来测量电容的值。

将万能表选择在电容测试模式下，将电容连接到万能表上，就可以读取电容的值了。

三、电感检测技巧电感是储存磁能的元件，用于电子设备中保持电路的稳定性。

在电感检测中，我们可以使用万能表来进行测量。

将万能表选择在电感测试模式下，将电感连接到万能表上。

测量电感的电阻值，如果读数与电感的标称值相近，那么就可以确认电感工作正常。

四、晶体管检测技巧晶体管是一种电子器件，用于电路的放大和控制。

如果晶体管出现故障，会导致整个电路板无法正常工作。

晶体管检测需要使用测试仪器来进行测量。

我们可以使用万能表来测量晶体管的电阻值。

将万能表选择在二极管测试模式下，将输入端连接到基极，将输出端连接到集电极，就可以读取晶体管的电阻值了。

如果读数与晶体管标称值相近，那么就可以确认晶体管工作正常。

五、集成电路检测技巧集成电路是微电子设备的重要组成部分，在电路板维修中经常需要进行检测。

常用电子元器件检测方法与经验总结电子元器件检测是电子制造过程中非常重要的环节，正确检测可以保证电子产品的质量和稳定性。

在实际的工作中，我们经常会遇到各式各样的电子元器件，对于不同的电子元器件，需要采用不同的检测方法。

本文将对常用的电子元器件检测方法与经验进行总结。

一、电容器电容器是电子元器件中常见的一类，主要用于电子电路的能量储存、隔离、滤波、耦合等功能。

而电容器的常见故障包括漏电、短路、容值不足等。

那么如何检测电容器呢？1.使用万用表进行测量万用表是常用的电子测量仪器，可以用于测量电容器的电容值。

具体操作步骤如下：1）将万用表设置为电容档位。

2）将电容器放入测量电容的夹具中，注意连接的极性。

3）等待几秒钟，让万用表自动对电容器进行充电，并记录测量结果。

2.使用LCR表进行测量除了万用表，我们还可以使用专业的LCR表来测量电容器的参数。

LCR表不仅可以测量电容器的电容值，还可以测量电感、电阻等参数。

具体操作步骤如下：1）将LCR表设置为电容测试模式。

2）将电容器连接到测试台上，并选择相应的电容档位。

3）等待LCR表完成测试，记录测试结果。

二、电阻器电阻器是电子元器件中常见的一类，主要用于调节电路中的电阻值，以改变电路的电流、电压等特性。

电阻器的常见故障包括开路、短路等。

那么如何检测电阻器呢？1.使用万用表进行测量万用表也可以用于测量电阻器的电阻值。

具体操作步骤如下：1）将万用表设置为电阻档位。

2）将电阻器放入测量电阻的夹具中。

3）等待几秒钟，记录测得的电阻值。

2.使用电桥进行测量电桥是一种精密的测量仪器，可以用于测量电阻器的电阻值。

具体操作步骤如下：1）将电桥连接到电路中。

2）调节电桥的电源和灵敏度，使其在偏差最小的情况下平衡。

3）读取测量结果。

三、二极管二极管是电子元器件中常见的一类，主要用于电流的整流、反向保护等功能。

二极管的常见故障包括结失效、反向漏电等。

那么如何检测二极管呢？1.使用万用表进行测量万用表可以用于测量二极管的正向导通电压和反向漏电电流。

电子元器件识别、分类、检测、参数等（24个文件）维修电工必备一、电阻系列电阻器（Resistor）是一个限流元件，用字母R来表示，单位为欧姆Ω。

将电阻接在电路中后，电阻器一般是两个引脚，它可限制通过它所连支路的电流大小。

阻值不能改变的称为固定电阻器。

阻值可变的称为电位器或可变电阻器。

电阻元件的电阻值大小一般与温度，材料，长度，还有横截面积有关，衡量电阻受温度影响大小的物理量是温度系数，其定义为温度每升高1℃时电阻值发生变化的百分数。

电阻的主要物理特征是变电能为热能，也可说它是一个耗能元件，电流经过它就产生内能。

实际器件如灯泡，电热丝等均可表示为电阻器元件。

电阻在电路中通常起分压、分流的作用。

对信号来说，交流与直流信号都可以通过电阻。

可调电阻/微调电阻可调电阻也叫可变电阻（Rheostat），可调电阻的电阻值的大小可以人为调节，以满足电路的需要。

可调电阻按照电阻值的大小、调节的范围、调节形式、制作工艺、制作材料、体积大小等等可分为许多不同的型号和类型，分为：电子元器件可调电阻，瓷盘可调电阻，贴片可调电阻，线绕可调电阻等等。

二、电位器电位器（Potentiometer）是具有三个引出端、阻值可按某种变化规律调节的电阻元件。

电位器通常由电阻体和可移动的电刷组成。

当电刷沿电阻体移动时，在输出端即获得与位移量成一定关系的电阻值或电压。

电位器既可作三端元件使用也可作二端元件使用。

后者可视作一可变电阻器，由于它在电路中的作用是获得与输入电压（外加电压）成一定关系得输出电压，因此称之为电位器。

三、电容电容器（capacitor），通常简称其容纳电荷的本领为电容，用字母C表示，单位为F（法拉）。

任何两个彼此绝缘且相隔很近的导体（包括导线）间都构成一个电容器。

作用：隔直通交，耦合，旁路，滤波，调谐回路，能量转换，控制等方面。

四、电感电感器(Inductor)是能够把电能转化为磁能而存储起来的元件。

电感器的结构类似于变压器，但只有一个绕组。

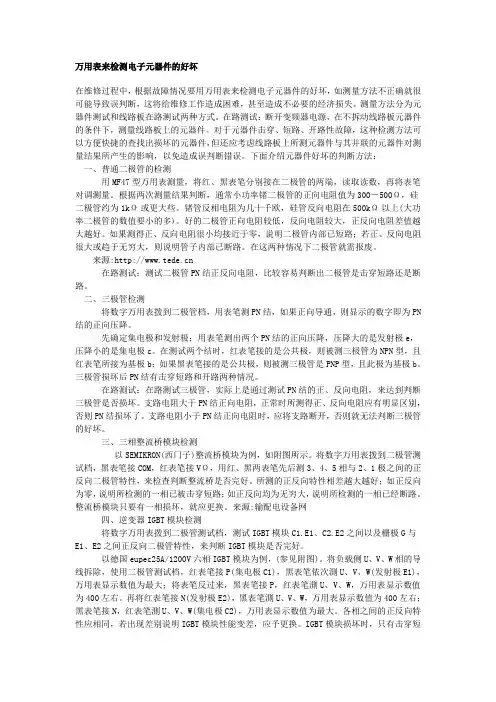

万用表来检测电子元器件的好坏在维修过程中，根据故障情况要用万用表来检测电子元器件的好坏，如测量方法不正确就很可能导致误判断，这将给维修工作造成困难，甚至造成不必要的经济损失。

测量方法分为元器件测试和线路板在路测试两种方式。

在路测试：断开变频器电源，在不拆动线路板元器件的条件下，测量线路板上的元器件。

对于元器件击穿、短路、开路性故障，这种检测方法可以方便快捷的查找出损坏的元器件，但还应考虑线路板上所测元器件与其并联的元器件对测量结果所产生的影响，以免造成误判断错误。

下面介绍元器件好坏的判断方法：一、普通二极管的检测用MF47型万用表测量，将红、黑表笔分别接在二极管的两端，读取读数，再将表笔对调测量。

根据两次测量结果判断，通常小功率锗二极管的正向电阻值为300－500Ω，硅二极管约为1kΩ或更大些。

锗管反相电阻为几十千欧，硅管反向电阻在500kΩ以上(大功率二极管的数值要小的多)。

好的二极管正向电阻较低，反向电阻较大，正反向电阻差值越大越好。

如果测得正、反向电阻很小均接近于零，说明二极管内部已短路；若正、反向电阻很大或趋于无穷大，则说明管子内部已断路。

在这两种情况下二极管就需报废。

来源:在路测试：测试二极管PN结正反向电阻，比较容易判断出二极管是击穿短路还是断路。

二、三极管检测将数字万用表拨到二极管档，用表笔测PN结，如果正向导通，则显示的数字即为PN 结的正向压降。

先确定集电极和发射极；用表笔测出两个PN结的正向压降，压降大的是发射极e，压降小的是集电极c。

在测试两个结时，红表笔接的是公共极，则被测三极管为NPN型，且红表笔所接为基极b；如果黑表笔接的是公共极，则被测三极管是PNP型，且此极为基极b。

三极管损坏后PN结有击穿短路和开路两种情况。

在路测试：在路测试三极管，实际上是通过测试PN结的正、反向电阻，来达到判断三极管是否损坏。

支路电阻大于PN结正向电阻，正常时所测得正、反向电阻应有明显区别，否则PN结损坏了。
