常用照明术语和单位在进行照明设计时，有许多种照明指标，从而使照明设计走上了量化的轨道。
特别是使用计算机以后，照明设计更为细致，这也就是要求更为科学地使用照明术语、照明物理量及计量单位。
1.1常用照明术语1.1.1视觉1）明视觉在亮度超过10cd/㎡的环境里，视觉完全有锥状感受细胞起作用，最大的视觉响应在光谱蓝绿区间中的555nm处。
此时的视觉称为明视觉。
明视觉能够辨认很小的细节，并且有颜色感觉。
2）暗视觉当环境亮度低于10‐2cd/㎡时，属于暗视觉的范围。
此时，主要由视网膜的杆状细胞起作用。
暗视觉只有明暗感觉而无颜色感觉。
眼睛适应暗视觉需要3min的时间。
3）中介视觉当景物亮度增加到10‐2cd/㎡时，除明亮度增加外，还可以发现三个效应：A. 察觉物体中心凹的部分与察觉边缘一样容易；B. 开始感觉到颜色；C. 不同颜色的相对明亮度发生变化，尤其是红色比兰色更强。
此时，视网膜的锥状细胞和杆状细胞共同起作用。
4）阈限可见度：似见非见细节或目标时的可见度称为阈限可见度。
5）亮度对比C视野中目标亮度和背景亮度差与背景亮度之比，即C=|Lt-Lb|/Lb式中Lt----目标亮度（cd/㎡）Lb----背景亮度（cd/㎡）6）阈值对比ˉC在阈值可见度时的亮度对比值。
7）对比：对视野中同时或连续看到的两个部分外观上的差别的评定成为对比。
对比可分为亮度对比、明度对比和颜色对比。
如不特别强调，通常指亮度对比。
8）明度对比：对视野中的目标和背景的主观亮度差别的评定称为亮度对比。
对于彩色物体则指对明度差别的评定。
9）可见度：人眼辨认物体存在或形状的难易程度称为可见度。
在室内应用时，以标准观察条件下恰可感知的标准视标的对比或大小定义。
在室外应用时，以人眼恰可看到标准目标的距离定义。
10）可见度水平：作业的可见度水平（VL）是作业亮度对比C 和通过薄膜刚好能看清阈值对比ˉC之比：VL=C/ˉC可见度水平是以观察者的阈限对比为单位来度量的。
重点照明强调具体物体或吸引注意力的对象的方向性照明.适应人眼适应照明级别变化的过程.额外信息包括脚注、操作信息、特性和好处在内的标准应用和/或其他重要信息.环境照明一个区域内的一般照明－不包括任务照明和重点照明，但是包括一般照明和日光。
安培数("安”) 电流的计量单位.在白炽灯中，电流与电压和功率的关系如下：瓦数（功率）＝电压数×安培数(电流）。
美国国家标准学会（ANSI）协调灯、镇流器、光源和其他照明和电气设备的物理、电气和性能特征的标准的一致认可的组织.ANSI 镇流器类型镇流器类型用于根据ASNI 标准操作灯.ANSI 代码美国国家标准学会分配 3 个字母的代码。
他们提供一个系统，用于确保各种制造商的类似编码的灯之间的机械和电气可互换性。
General Electric 使用分配的ANSI 代码作为大多数投影灯的订购代码.应用也称作“照明应用”，它表示灯的独特应用。
（例如high—bay 行业应用或零售照明应用）此术语通常还可以表示有关具体参数和光源使用的“应用工程”。
（例如如何执行照明布局,在哪里放置固定设备等）.电弧表示气体介质中两个电极之间的高强度放电，通常伴有发热和发光（参见放电）（参见放电).弧光灯包含电弧（参见以上)的光源。
也称作放电灯或电弧放电灯（参见放电) （See 参见放电).电弧长度在高强气体放电灯中，这表示电极之间的距离，代表放电的物理长度。
环境表示填充灯室的气体类型或真空.此灯室可能含有灯丝或表示含有电弧管的灯泡.- B -用于启动和适当控制到光源例如荧光灯和高强气体放电(HID）灯的电流所需的辅助设备.镇流系数（BF)这是在具体、市售镇流器中区域的灯的额定光强度的百分比。
例如，镇流系数为0.93 的镇流器会造成灯发出额定值的93% 的光强度。
具有较低BF 的镇流器会造成较低的光强度,也消耗较少的能量.底座或插座插座就是链接电源的插孔;底座是灯插入插座的底端.用于灯的底座有多种类型，螺丝灯座是白炽灯和HID 灯最常用的类型，而双针脚底座是线性荧光灯最常用的类型.样品底座类型. Sample Base Types底座温度(最大值）允许的底座中的最大操作温度（单位为摄氏度)。
超详细的照明术语大全！点击上方蓝色字可关注我们！光源寿命(lamp life)光源寿命，又称光源寿期。
电光源的寿命通常用有效寿命和平均寿命两个指标来表示。
01，有效寿命：指灯开始点燃到灯的光通量衰减到额定光通量的某一百分比时所经历的点灯时数。
一般这一百分比规定在70%～80%之间。
02，平均寿命：指一组试验样灯，从点燃到其中的50%的灯失效时，所经历的点灯时数。
寿命是评价电光源可靠性和质量的主要技术参数，寿命长表明它的服务时间长，耐用度高，节电大。
光效(Efficacy)光源所发出的总光通量与该光源所消耗的电功率(瓦)的比值，称为该光源的光效。

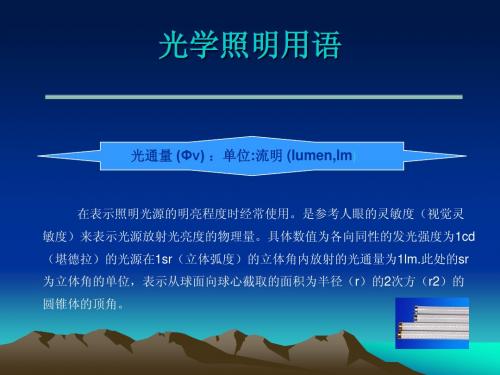

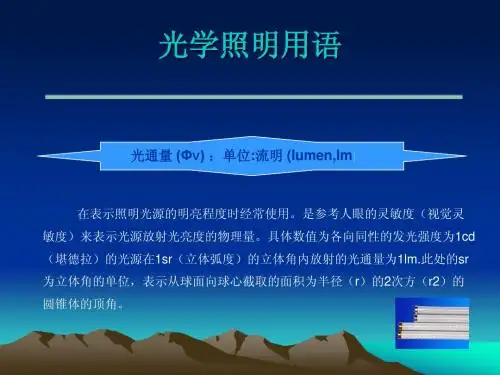

单位是：流明/瓦(lm/w).流明即是光通量(Lumens)光源在单位时间内发出的光亮总和称为光源的光通量。
符号：Φ，单位流明 Lm.例如：一只40W的普通白织灯的光通量为350---470lm，而一只40W的普通直管形荧光灯的光通量为2800lm左右，为白织灯的6--8倍。
色温(Colour Temperature)色温：光源发射光的颜色与黑体在某一温度下辐射光色相同时，黑体的温度称为该光源的色温。
因为大部分光源所发出的光皆通称为白光，故光源的色表温度或相关色温度即用以指称其光色相对白的程度，以量化光源的光色表现。
根据Max Planck的理论，将一具完全吸收与放射能力的标准黑体加热，温度逐渐升高光度亦随之改变；CIE色座标上的黑体曲线(Black body locus)显示黑体由红--橙红--黄--黄白--白--蓝白的过程。
黑体加温到出现与光源相同或接近光色时的温度，定义为该光源的相关色温度，称色温，以绝对温K(Kelvin，或称开氏温度)为单位(K=℃ 273.15)。
因此，黑体加热至呈红色时温度约527摄氏度即800K，其他温度影响光色变化。
光色愈偏蓝，色温愈高；偏红则色温愈低。
一天当中画光的光色亦随时间变化：日出后40分钟光色较黄，色温3，000K；正午阳光雪白，上升至4，800-5，800K，阴天正午时分则约6，500K；日落前光色偏红，色温又降至纸2，200K。
照明常⽤术语照明常⽤术语1、光光是⼀种电磁波。
可见光：由光源发出的辐射能中的⼀部分，即能产⽣视觉的辐射能．常被称作为“可见光”。
可见光的波长：从380nm----780nm紫外线的波长：从100nm---380nm，⾁眼看不见。
红外线的波长：从780nm---1mm，⾁眼看不见。
2、⾊温以绝对温度K来表⽰。
是将⼀标准⿊体加热，温度升⾼⾄某⼀程度时，颜⾊开始由红—浅红-橙黄-⽩-蓝⽩-蓝，逐渐变化，利⽤这种光⾊变化的特性，某光源的光⾊与⿊体在某⼀温度下呈现的光⾊相同时，我们将⿊体当时的绝对温度称为该光源的相关⾊温。
3、显⾊指数（Ra)衡量光源显现被照物体真实颜⾊的能⼒参数。
显⾊指数（0-100）越⾼的光源对颜⾊的再现越接近⾃然原⾊。
3.1、⾊温与感觉⾊温光⾊⽓氛效果光源⼤于6500K 清凉（带蓝的⽩）清冷的感觉荧光灯、⽔银灯3300-6500K中间（接近⾃然光）⽆明显⼼理效果荧光灯、⾦卤灯⼩于3300K 温暖（带桔黄的⽩）温暖的感觉⽩炽灯、卤素灯杯3.2、⼈体⽣物钟与光⾊温3.3、显⾊性的效果与⽤途Ra感觉⽤途>90极好对⾊彩鉴别要求极⾼的场所，如印刷、印染品检验等80-90很好彩⾊电视转播、陈列的展品照明65-80较好室内照明50-65中等室外照明<50较差对⾊彩要求不⾼的场所，如停车场、货场等4、光通量（流明Lm）表⽰发光体发光的多少，流明是光通量的单位。
(发光愈多流明数愈⼤)5、光效6、平均寿命也称额定寿命，它是指⼀批灯点亮⾄⼀半数量损坏不亮的⼩时数。
7、光强单位⽴体⾓内的光通量单位: cd8、照度照度是⽤来说明被照⾯（⼯作⾯）上被照射的程度，通常⽤其单位⾯积内所接受的光通量来表⽰，单位为勒克斯（lx）或流明每平⽅⽶（lm/m2）。
9、亮度亮度是⽤来表⽰物体表⾯发光（或反光）强弱的物理量，被视物体发光⾯在视线⽅向上的发光强度与发光⾯在垂直于该⽅向上的投影⾯积的⽐值，称为发光⾯的表⾯亮度，单位为坎德拉每平⽅⽶（cd/m2）。
照明设计是一门复杂的学科，涉及许多专业术语。
以下是一些常见的照明设计专业术语：
1. 光通量：指光源在单位时间内发出的光的总量，单位为流明（lm）。
2. 照度：指单位面积上所接受的光通量，单位为勒克斯（lx）。
3. 色温：指光源的颜色，单位为开尔文（K）。
4. 显色指数：指光源对物体颜色的还原能力，数值越高表示还原能力越强。
5. 光束角：指光源发射出的光线的角度范围。
6. 配光曲线：指光源在各个方向上的光强分布曲线。
7. 灯具效率：指灯具输出的光通量与灯具输入的功率之比。
8. 反射比：指反射表面反射的光通量与入射光通量之比。
9. 利用系数：指灯具在规定条件下利用的光通量与灯具内所有光源发出的光通量之比。
10. 维护系数：指灯具在使用一定时间后，光输出下降的比例。
这些术语是照明设计中常用的基本概念，了解它们对于理解和应用照明设计原则非常重要。
常用照明术语和单位在进行照明设计时，有许多种照明指标，从而使照明设计走上了量化的轨道。
特别是使用计算机以后，照明设计更为细致，这也就是要求更为科学地使用照明术语、照明物理量及计量单位。
1.1常用照明术语1.1.1视觉1）明视觉在亮度超过10cd/㎡的环境里，视觉完全有锥状感受细胞起作用，最大的视觉响应在光谱蓝绿区间中的555nm处。
此时的视觉称为明视觉。
明视觉能够辨认很小的细节，并且有颜色感觉。
2）暗视觉当环境亮度低于10‐2cd/㎡时，属于暗视觉的范围。
此时，主要由视网膜的杆状细胞起作用。
暗视觉只有明暗感觉而无颜色感觉。
眼睛适应暗视觉需要3min的时间。
3）中介视觉当景物亮度增加到10‐2cd/㎡时，除明亮度增加外，还可以发现三个效应：A.察觉物体中心凹的部分与察觉边缘一样容易；B.开始感觉到颜色；C.不同颜色的相对明亮度发生变化，尤其是红色比兰色更强。
此时，视网膜的锥状细胞和杆状细胞共同起作用。
4）阈限可见度：似见非见细节或目标时的可见度称为阈限可见度。
5）亮度对比C视野中目标亮度和背景亮度差与背景亮度之比，即C=|Lt-Lb|/Lb式中Lt----目标亮度（cd/㎡）Lb----背景亮度（cd/㎡）6）阈值对比ˉC在阈值可见度时的亮度对比值。
7）对比：对视野中同时或连续看到的两个部分外观上的差别的评定成为对比。
对比可分为亮度对比、明度对比和颜色对比。
如不特别强调，通常指亮度对比。
8）明度对比：对视野中的目标和背景的主观亮度差别的评定称为亮度对比。
对于彩色物体则指对明度差别的评定。
9）可见度：人眼辨认物体存在或形状的难易程度称为可见度。
在室内应用时，以标准观察条件下恰可感知的标准视标的对比或大小定义。
在室外应用时，以人眼恰可看到标准目标的距离定义。
10）可见度水平：作业的可见度水平（VL）是作业亮度对比C和通过薄膜刚好能看清阈值对比ˉC之比：VL=C/ˉC可见度水平是以观察者的阈限对比为单位来度量的。

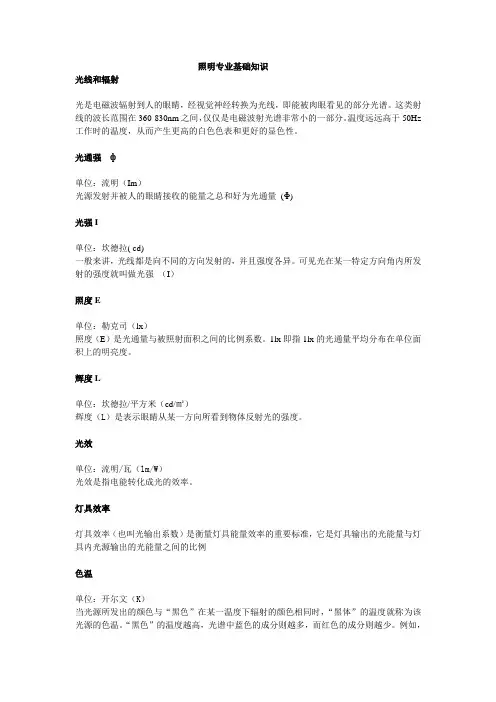

照明专业基础知识光线和辐射光是电磁波辐射到人的眼睛，经视觉神经转换为光线，即能被肉眼看见的部分光谱。
这类射线的波长范围在360-830nm之间，仅仅是电磁波射光谱非常小的一部分。
温度远远高于50Hz 工作时的温度，从而产生更高的白色色表和更好的显色性。
光通强ф单位：流明（Im）光源发射并被人的眼睛接收的能量之总和好为光通量(Φ)光强I单位：坎德拉( cd)一般来讲，光线都是向不同的方向发射的，并且强度各异。
可见光在某一特定方向角内所发射的强度就叫做光强（I）照度E单位：勒克司（lx）照度（E）是光通量与被照射面积之间的比例系数。
1lx即指1lx的光通量平均分布在单位面积上的明亮度。
辉度L单位：坎德拉/平方米（cd/㎡）辉度（L）是表示眼睛从某一方向所看到物体反射光的强度。
光效单位：流明/瓦（lm/W）光效是指电能转化成光的效率。
灯具效率灯具效率（也叫光输出系数）是衡量灯具能量效率的重要标准，它是灯具输出的光能量与灯具内光源输出的光能量之间的比例色温单位：开尔文（K）当光源所发出的颜色与“黑色”在某一温度下辐射的颜色相同时，“黑体”的温度就称为该光源的色温。
“黑色”的温度越高，光谱中蓝色的成分则越多，而红色的成分则越少。
例如，白昼灯的光色是暖白色，其色温表示问2700K，而日光色荧光灯的色温表示方法则是6000K。
显色性原则上，人造光线应与自然光线与自然光线相同，使人肉眼能正确辨别食物的颜色。
当然，这要根据照明的位置和目的而定的。
光源对于物体颜色呈现的程度称为显色性。
通常叫做“显色指数”（Ra）显色性是指事物的真实颜色（其自身的色泽）与某一标准光源下所显示的颜色关系。
Ra值的确定，是将DIN6069标准中定义的8种测试颜色在标准光源的被测试光源下做比较，色差越小则表明被光源颜色的显色性越好。
Ra值为100的光源表示，事物在其灯光下显示出来的颜色与在标准下一致。
IP防护等级IP(INTERNATIONAL PROTECTION)防护等级标准是由IEC（INTERNATIONALELECTRO-TECHNICAL COMMISSION）所起草，目的是为了将电器等设备依其防尘防水之特性加以分级。

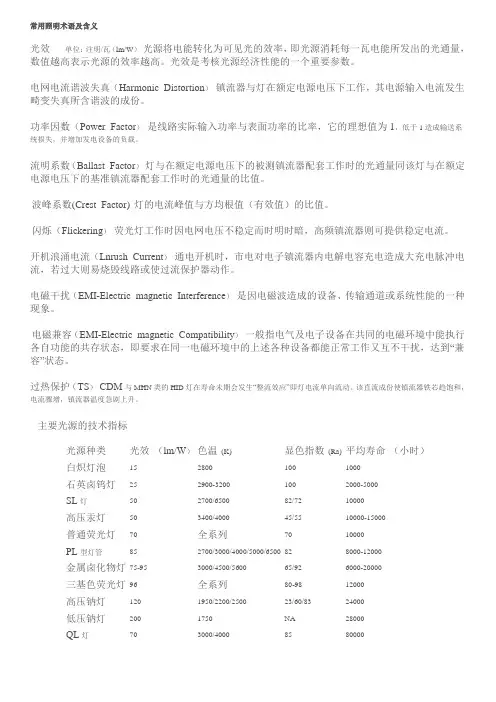

常用照明术语及含义光效单位：注明/瓦（lm/W）光源将电能转化为可见光的效率，即光源消耗每一瓦电能所发出的光通量，数值越高表示光源的效率越高。
光效是考核光源经济性能的一个重要参数。
电网电流谐波失真（Harmonic Distortion）镇流器与灯在额定电源电压下工作，其电源输入电流发生畸变失真所含谐波的成份。
功率因数（Power Factor）是线路实际输入功率与表面功率的比率，它的理想值为1，低于1造成输送系统损失，并增加发电设备的负载。
流明系数（Ballast Factor）灯与在额定电源电压下的被测镇流器配套工作时的光通量同该灯与在额定电源电压下的基准镇流器配套工作时的光通量的比值。
波峰系数(Crest Factor)灯的电流峰值与方均根值（有效值）的比值。
闪烁（Flickering）荧光灯工作时因电网电压不稳定而时明时暗，高频镇流器则可提供稳定电流。
开机浪涌电流（Lnrush Current）通电开机时，市电对电子镇流器内电解电容充电造成大充电脉冲电流，若过大则易烧毁线路或使过流保护器动作。
电磁干扰（EMI-Electric magnetic Interference）是因电磁波造成的设备、传输通道或系统性能的一种现象。
电磁兼容（EMI-Electric magnetic Compatibility）一般指电气及电子设备在共同的电磁环境中能执行各自功能的共存状态，即要求在同一电磁环境中的上述各种设备都能正常工作又互不干扰，达到“兼容”状态。
过热保护（TS）CDM与MHN类的HID灯在寿命未期会发生“整流效应”即灯电流单向流动。
该直流成份使镇流器铁芯趋饱和，电流骤增，镇流器温度急剧上升。
主要光源的技术指标光源种类光效（lm/W）色温(K) 显色指数(Ra) 平均寿命（小时）白炽灯泡15 2800 100 1000石英卤钨灯25 2900-3200 100 2000-5000SL灯50 2700/6500 82/72 10000高压汞灯50 3400/4000 45/55 10000-15000普通荧光灯70 全系列70 10000PL型灯管85 2700/3000/4000/5000/6500 82 8000-12000金属卤化物灯75-95 3000/4500/5600 65/92 6000-20000三基色荧光灯96 全系列80-98 12000高压钠灯120 1950/2200/2500 23/60/83 24000低压钠灯200 1750 NA 28000QL灯70 3000/4000 85 80000。
照明术语及单位介绍
勒克斯是照度单位照度是反映光照强度的一种单位，其物理意义是照射到单位面积上的光通量，照度的单位是每平方米的流明（Lm）数，也叫做勒克斯（Lux），即：确1Lux=1Lm/m2 关系：1lux=1lm/平方米=1cd×sr/平方米
光通量(luminous flux ) 单位：流明（lm）
光源在单位时间内发出的光量总和称为光源的光通量。
光强（luminous intensity ）单位：坎德拉（cd）
光源在某一给定方向的单位立体角内发射的光通量称为光源在该方向的发光强度，简称光强。
照度(illuminance) 单位：勒克斯（lx）
照度是光源照射在被照物体单位面积上的光通量。
亮度（luminance）单位：坎德拉每平方米（cd/m2），尼特（nt）是旧的亮度单位名称，现已废除不用。
光源在某一方向的亮度是光源在同一方向的光强与发光面在该方向上投影表面积之比。
光效（luminous efficacy of light source）单位：流明/瓦（lm/W）
光源所发出的总光通量与该光源所消耗的电功率（瓦）的比值，称为该光源的光效。
在cd/m2（烛光/平方米）、勒克斯（LUX）和fL（foot-Lamberts英尺朗伯）之间如何进行转换？
答：（1）当光源照射在一个物体上时，我们可以测出哪是光源发射的（Lumvnance―亮度）或哪是物体反射的（Illuminance―照度）。
（2）照度取决于物体的反射特性。
它非常类似于照片，它测量的仅仅是反射光。
它通用的单位是勒克斯。
（3）然而，EL灯是一个光源：它应当用亮度单位来表示，也就是fL（英尺朗伯）或cd/m2，也称为“nits”。
有些工程师更倾向于用fL，而国际标准组织常用nits。
nits与fL转换的公式为：1 nits×0.2919=1 fL；和1 fL×3.426=1 nits[注；这些因数由pi（π）和m2/ft2（0.0929）导出。
（4）很明显，用勒克斯是一个不正确的单位，从勒克斯也不能转换成其它单位。
1 Lux = 1 lumen per square meter = 0.0929 footcandle 1 footcandle= 1lumen per square foot = 10.764 Lux 1 foot Lambert= 3.426 candelas per square meter ( nit) 1 nit ( candelas per square meter) = 0.2919 foot Lambert
光通量
光通量（Luminous flux）：即一光源所放射出光能量的速率或光的流动速率（Flow arte），为说明光源发光的能力的基本量，单位为流明（Lumen）。
例如一个100瓦（W）的灯泡可产生1,750lm，而一支40W冷白日光灯管则可产生3,150lm的光通量。
根据定义，1lm为发光强度（l）1cd的均匀点光源在1球面度立体角内发出的光通量。
发光强度
发光强度（Luminous intensity, Candlepower）：发光强度简称光度，系指从光源一个立体角（单位为sr）所放射出来的光通量，也就是光源或照明灯具所发出的光通量在空间选定方向上分布密度，单位为烛光（Candle or Candela,
cd）。
发光强度为1cd的光源可放射出12.57lm的光通量。
照度照度（luminance）：受照平面上接受光通量的密度，可用每一单位面积的光通量来测量。
1lm的光通量均匀分布在1平方公尺（m2）的表面，即产生1勒克斯（Lux, lx）的照度；1lm的光通量落在1平方英尺（ft2）的表面，其照度值为1尺烛光（Footcandle, fc）。
辉度亮度辉度或亮度（luminance, Brightness）：当人眼目视某物所看到的，可以两种方式表达：一用于较高发光值者如光源或灯具，直接以其发光强度来表示；另一则用于本身不发光只反射光线者如：室内表面或一般物体，以亮度表示。
亮度即被照物每单位面积在某一方向上所发出或反射的发光强度，用以显示被照物的明暗差异，公制单位为烛光/平方公尺（Candela/m2, cd/m2）或尼特（nit），英制单位为英尺朗伯（Footlambert, fl）。
反射率反射率（Reflectance orreflection factor）：某表面的亮度取决于落于其上的光量与该表面所能反射光线的能力；其所能反射的光的多寡与分布形式则取决于该材料表面的性质，以反射光与入射光的比值来表示，称为该材料表面的反射比或反射率（%）。
完美的黑色表面的反射比为0，亦即无论多少光落于其上皆无亮度产生而全被吸收；反之，完美白色表面的反射比为1（反射率100%，吸收率0%）。
反射比的测量，首先，将照度计置于物体表面读出其表面照度值Ei（Incident light），再将照度值置于其上5-8cm（感光部分朝该表面且确定无阴影遮挡），即可测出其所反射的照度值Er（Reflected light），表面照度除反射照度所得之商即为该材料表面的反射比

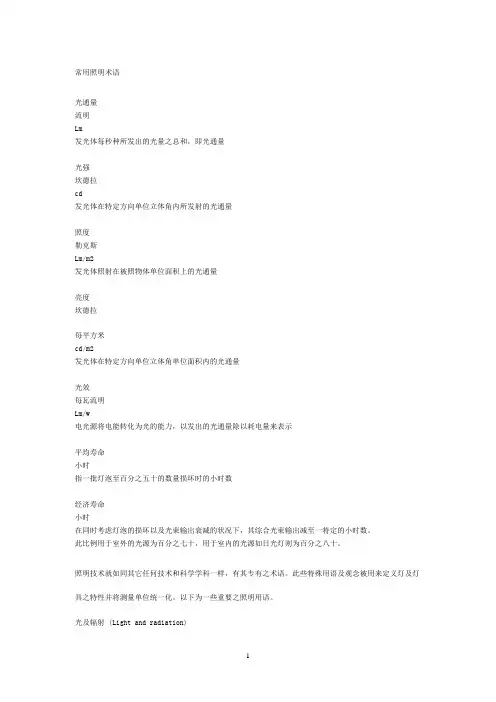

光通量：符号Φ，单位流明Lm，说明发光体每秒种所发出的光量之总和，即光通量
光强：符号I，单位坎德拉cd，说明发光体在特定方向单位立体角内所发射的光通量
照度：符号E，单位勒克斯Lm/m2，说明发光体照射在被照物体单位面积上的光通量
亮度：符号L，单位尼脱cd/m2，说明发光体在特定方向单位立体角单位面积内的光通量
光效：单位每瓦流明Lm/w，说明电光源将电能转化为光的能力，以发出的光通量除以耗电量来表示。
