交通信号灯控制电路设计

交通信号灯控制电路的设计一、设计任务与要求1、任务用红、黄、绿三色发光二极管作为信号灯，设计一个甲乙两条交叉道路上的车辆交替运行，且通行时间都为25s的十字路口交通信号灯，并且由绿灯变为红灯时，黄灯先亮5s，黄灯亮时每秒钟闪亮一次。

2、要求画出电路的组成框图，用中、小规模集成电路进行设计与实现用EAD软件对设计的部分逻辑电路进行仿真，并打印出仿真波形图。

对设计的电路进行组装与调试，最后给出完整的电路图，并写出设计性实验报告。

二、设计原理和系统框图（一）设计原理1、分析系统的逻辑功能，画出其框图交通信号灯控制系统的原理框图如图2所示。

它主要由控制器、定时器、译码器和秒脉冲信号发生器等部分组成。

秒脉冲信号发生器是该系统中定时器和该系统中定时器和控制器的标准时钟信号源，译码器输出两组信号灯的控制信号，经驱动电路后驱动信号灯工作，控制器是系统的主要部分，由它控制定时器和译码器的工作。

图1 交通灯控制电路设计框图图中：Tl：表示甲车道或乙车道绿灯亮的时间间隔为25s，即车辆正常通行的时间间隔。

定时时间到，Tl=1,否则，Tl=0.Ty：表示黄灯亮的时间间隔为5s。

定时时间到，Ty=1,否则，Ty=0。

St：表示定时器到了规定的时间后，由控制器发出状态转换信号。

它一方面控制定时器开始下一个工作状态的定时，另一方面控制着交通信号灯状态转换。

2、画出交通信号灯控制器ASM图（1）甲车道绿灯亮,乙车道红灯亮。

表示甲车道上的车辆允许通行,乙车道禁止通行。

绿灯亮足规定的时间隔TL时控制器发出状态信号ST转到下一工作状态。

（2）乙车道黄灯亮乙车道红灯亮。

表示甲车道上未过停车线的车辆停止通行已过停车线的车辆继续通行乙车道禁止通行。

黄灯亮足规定时间间隔TY时控制器发出状态转换信号ST转到下一工作状态。

（3）甲车道红灯亮乙车道绿灯亮。

表示甲车道禁止通行乙车道上的车辆允许通行绿灯亮足规定的时间间隔TL时 控制器发出状态转换信号ST转到下一工作状态。

交通信号灯控制电路的设计与仿真交通信号灯是城市道路上的重要交通设施。

它不仅能够引导车辆行驶方向、保障行人安全出行，还能有效地控制交通流量，缓解车辆拥堵问题。

然而，要使交通信号灯发挥作用，就需要一个可靠的信号控制电路。

本文将介绍交通信号灯控制电路的设计与仿真。

1. 控制电路设计交通信号灯控制电路是一种可编程逻辑电路（FPGA）。

它可以根据不同的交通需要配置不同的控制方案。

基本的控制方案有三种：顺序控制、时间计划控制和循环控制。

1.1 顺序控制顺序控制是最简单的交通信号灯控制方案，它依次控制交通灯的颜色。

设计电路需要先设置一个时钟，并定义各信号灯的状态，例如，当橙色灯亮的时候，等待5秒钟后，绿色灯亮；当绿色灯亮时，等待10秒钟后，红色灯亮。

这样的交通信号灯控制方案简单、稳定，但是不适用于复杂的交通环境。

1.2 时间计划控制时间计划控制是根据交通流量和道路容量的不同，对交通信号灯的时间进行调整的控制方案。

具体做法是，通过交通流量传感器测量每个方向的车辆流量并累积，运用时序控制器进行计算，并对红绿灯时间进行动态调整。

这样可以保证交通信号灯实时地适应不同的流量情况，但是需要大量的传感器和计算器。

1.3 循环控制循环控制是一种随机的交通信号灯控制方案，通过交通数据和计算机模型确定路口交通灯每轮的时间长度，并以不同的顺序轮换信号灯，这样按照循环周期可能使交通流量更加均衡，并且可以排除一些失误。

但是需要进行大量的计算，并且不适用于复杂的交通环境。

2. 仿真设计完成后，需要对交通信号灯控制电路进行仿真，以检验控制电路的稳定性和有效性。

仿真软件通常有多种，本文介绍两种常用的仿真软件。

2.1 QucsQucs是一个免费的仿真软件，具有模拟、线性和非线性仿真电路的能力，可以模拟电路和系统的频段、噪声和传输等特性。

在Qucs中，可以很容易地设计复杂的控制电路，通过仿真分析不同方案的控制效果。

2.2 SPICESPICE是一种常用的模拟软件，主要用于电路和系统仿真。

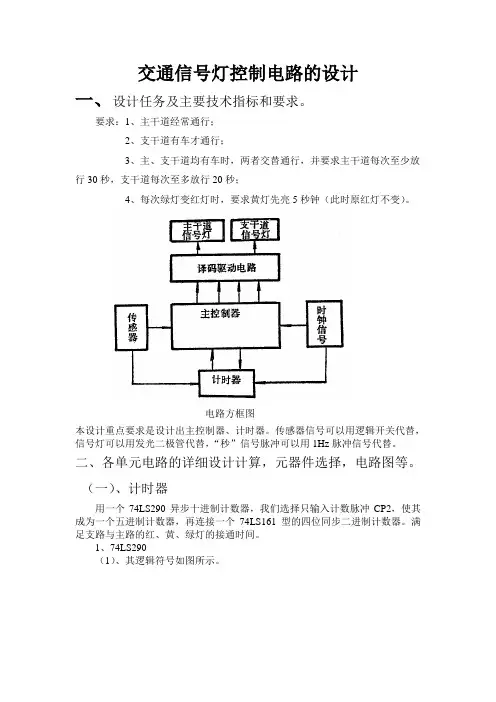

交通信号灯控制电路的设计一、设计任务及主要技术指标和要求。

要求：1、主干道经常通行；2、支干道有车才通行；3、主、支干道均有车时，两者交替通行，并要求主干道每次至少放行30秒，支干道每次至多放行20秒；4、每次绿灯变红灯时，要求黄灯先亮5秒钟（此时原红灯不变）。

电路方框图本设计重点要求是设计出主控制器、计时器。

传感器信号可以用逻辑开关代替，信号灯可以用发光二极管代替，“秒”信号脉冲可以用1Hz脉冲信号代替。

二、各单元电路的详细设计计算，元器件选择，电路图等。

（一）、计时器用一个74LS290异步十进制计数器，我们选择只输入计数脉冲CP2，使其成为一个五进制计数器，再连接一个74LS161型的四位同步二进制计数器。

满足支路与主路的红、黄、绿灯的接通时间。

1、74LS290（1）、其逻辑符号如图所示。

U274LS290DQA 9QB 5QD8QC 4INB 11R911R923R0112INA 10R02132、74LS161 （1）、其逻辑符号如图所示。

U174L S 161D QA 14QB 13QC 12QD 11RCO15A 3B 4C 5D 6ENP 7ENT 10~LOAD 9~CLR 1CLK2（二）、主控制器：通过74LS161的同步二进制计数器的输出和其他与非门的组合来完成控制电路。

1、逻辑符号图U174L S 161DQA 14QB 13QC 12QD 11RCO15A 3B 4C 5D 6ENP 7ENT 10~LOAD 9~CLR 1CLK22、74LS161状态表（三）、传感器模拟主支道路有无车辆的控制电路。

用74LS290的异步置数端来实现，当其是支路的绿灯时间段则将支路转变为黄灯，当其为其它时间段时则直接变为主路绿灯，支路红灯。

其实现过程如下所示：（记传感器提供信号为E,低电平有效）3、（四）、译码驱动电路：（五）、主支道路信号灯：（六）、时钟信号：二、整体电路的工作原理说明：。

交通灯控制电路设计交通灯是城市交通管理的重要组成部分，通过交通灯控制电路来控制交通信号灯的亮灭，可以使交通流畅有序，提高交通效率和安全性。

下面将详细介绍交通灯控制电路的设计。

首先是输入接口部分。

交通灯控制电路可以通过光电传感器或者车辆探测器等装置来获取交通流量信息，并将其转化成电信号输入到控制电路中。

光电传感器一般采用红外线或激光来感应车辆的到来，车辆探测器则通过地感线圈感应车辆进入或离开的情况。

这些输入装置可以将车辆信息转化成电信号，为后续控制提供数据支持。

接下来是逻辑控制部分。

交通灯的控制有固定时间控制和可调控制两种方式，可以根据实际需要选择。

固定时间控制往往采用时序控制器来实现，时序控制器根据预设的时间来控制交通信号灯的亮灭。

可调控制则需要根据交通流量实时情况来动态调整交通信号灯的运行状态，可以采用微处理器或者PLC控制器来实现。

逻辑控制部分会根据输入接口的数据以及预设的控制规则进行相应的处理，控制交通信号灯的转换。

最后是输出接口部分。

输出接口部分主要是将控制信号转化成驱动交通信号灯的电信号。

交通信号灯一般有红、黄、绿三种颜色，分别表示停、警示和行。

通过驱动器来控制交通信号灯的亮灭状态，驱动器一般由继电器、晶体管等元件组成。

输出接口部分将逻辑控制部分产生的控制信号转化成驱动交通信号灯的电信号，实现交通信号灯的亮灭控制。

首先是稳定性。

交通灯控制电路应具有良好的稳定性，能够在各种环境条件下正常工作，不受外界干扰。

稳定性可以通过增加滤波电路和抗干扰设计来实现。

其次是可靠性。

交通灯是城市交通管理的重要设施，因此交通灯控制电路需要具备高可靠性，能够长时间稳定工作，减少故障率和维护成本。

再次是安全性。

交通灯控制电路在设计时需要遵循安全原则，确保交通灯的控制不会产生误操作，保证交通安全。

最后是灵活性。

交通灯控制电路应具备一定的灵活性，能够根据实际需要进行调整和扩展，以适应交通流量的变化和城市的发展。

综上所述，交通灯控制电路设计是一个涉及多个方面的复杂工程，需要根据实际需求和要求进行综合设计。

交通灯控制电路设计简介交通灯是每个城市道路上必不可少的设备，用于管理和控制车辆和行人的通行。

交通灯控制电路是交通灯正常运行的关键组成部分，它负责将电力信号转换为特定的灯光组合，在不同的情况下精确控制交通流量。

本文档将介绍交通灯控制电路的设计原理、主要组成部分和操作逻辑。

设计原理交通灯控制电路的设计原理基于以下几个主要方面：1.电源供应：交通灯控制电路需要一个稳定可靠的电源供应，以确保交通灯可以持续运行。

通常使用交流电源或直流电源，具体根据实际情况来确定。

2.时序控制：交通灯按照预定的时间序列切换灯光状态。

通过精确的时间计时器和逻辑控制电路，控制不同方向的交通灯按照预设的时间间隔进行切换。

3.灯光控制：根据交通信号灯的功能需求，设计灯光控制电路。

典型的交通信号灯包括红色、黄色和绿色灯。

灯光控制电路需要能够根据时序控制信号切换相应的灯光状态。

4.状态检测：交通灯控制电路还需能够检测交通流量和故障情况。

例如，当检测到交通流量较大时，交通灯应能自动调整时间间隔以适应道路状况。

主要组成部分交通灯控制电路通常由以下主要组成部分构成：1.电源模块：电源模块负责提供稳定的电源供应，可以包括电源适配器、稳压电路和滤波电路等。

2.控制单元：控制单元是交通灯控制电路的核心部分，负责协调各个信号灯的状态变化。

它通常由计时器、逻辑门电路和触发器等元件组成。

3.灯光模块：灯光模块包括红色、黄色和绿色交通信号灯。

每个信号灯使用一个独立的LED或灯泡，通过控制电路切换不同的灯光状态。

4.传感器模块：传感器模块用于检测交通流量和故障情况。

常见的传感器包括车辆检测器和故障检测器。

操作逻辑交通灯控制电路的操作逻辑可以简单描述如下：1.初始化：交通灯控制电路在启动时进行初始化。

将所有信号灯设置为红色，并开始计时。

2.时间切换：按照预设的时间序列，在设定的时间间隔内，依次切换信号灯的状态。

例如，绿灯亮10秒、黄灯亮5秒、红灯亮20秒。

3.交通流量检测：控制单元通过连接的车辆检测器检测交通流量。

交通信号灯控制逻辑电路设计交通信号灯控制逻辑电路设计是一种用于控制交通信号灯的电路设计，其目的是根据道路上的交通状况，自动地控制交通信号灯的亮灭，以确保交通的安全和顺畅。

下面是一种基于传感器和计时器的交通信号灯控制逻辑电路设计。

1.系统概述该交通信号灯控制逻辑电路设计基于对交通流量的检测和计时的原理，通过传感器检测车辆的到来和离去，并根据预定的时间间隔来控制交通信号灯的亮灭。

2.传感器3.计时器交通信号灯控制电路设计需要使用一个计时器模块来控制信号灯的亮灭时间。

计时器可以采用硬件或软件实现。

当传感器检测到有车辆到达时，计时器开始计时，计时器到达预定时间后，控制电路发送指令以改变信号灯的状态。

4.信号灯状态控制交通信号灯有红灯、黄灯和绿灯三种状态。

交通信号灯控制电路设计需要根据道路情况和交通流量来改变信号灯的状态。

通常情况下，红灯表示停车、黄灯表示准备和绿灯表示通行。

根据实际情况，可以设置对应的时间间隔，例如红灯持续时间30秒、黄灯持续时间5秒和绿灯持续时间30秒。

5.状态切换逻辑根据传感器的信号和计时器的计时，交通信号灯控制电路设计需要实现一种状态切换逻辑。

具体逻辑可以是，当传感器检测到车辆到来时，计时器开始计时，当计时器达到30秒时，控制电路发送指令将红灯亮起，同时计时器开始计时5秒，当计时器达到5秒时，控制电路发送指令将红灯熄灭，同时将黄灯亮起，同时计时器开始计时30秒，当计时器达到30秒时，控制电路发送指令将黄灯熄灭，同时将绿灯亮起，同时计时器开始计时30秒，当计时器达到30秒时，控制电路发送指令将绿灯熄灭，同时将红灯亮起，循环往复。

6.系统优化综上所述，交通信号灯控制逻辑电路设计基于传感器和计时器的原理，通过检测车辆的到来和离去以及计时来自动控制交通信号灯的亮灭。

通过合理的状态切换逻辑和系统优化，可以实现道路交通的安全和顺畅。

交通信号灯控制逻辑电路设计交通信号灯控制逻辑电路设计一、引言交通信号灯是交通管理系统中至关重要的一部分，它能够有效地控制车辆和行人的安全通行。

本文旨在设计一个具有高可靠性和可扩展性的交通信号灯控制逻辑电路，以实现以下目标：1.确保交通信号灯在正确的时间点亮和熄灭；2.实现多种交通模式的控制，如日常、高峰和紧急模式；3.具备故障检测和恢复功能，提高系统的可靠性。

二、系统设计1.硬件设计交通信号灯控制逻辑电路主要由以下几个部分组成：（1）微控制器：选择具有丰富I/O端口和强大处理能力的微控制器，如STM32。

它负责处理外部输入和控制信号灯的点亮和熄灭。

（2）交通信号灯：包括红、绿、黄三种颜色的LED灯，通过微控制器的GPIO 端口控制其点亮和熄灭。

（3）传感器：包括车辆检测传感器和行人检测传感器，用于检测车辆和行人的通行情况。

（4）存储器：存储交通信号灯的状态、故障信息和交通模式等。

（5）故障检测与恢复模块：实时监测交通信号灯的工作状态，一旦发现故障，立即进行恢复。

2.软件设计（1）操作系统：选择一个适用于微控制器的实时操作系统，如FreeRTOS。

它能够实现多任务管理和优先级调度。

（2）控制算法：根据车辆和行人的通行需求，设计控制算法来确定交通信号灯的点亮和熄灭时间。

（3）通信协议：实现与上位机或其他交通管理设备的通信，传输交通信号灯的状态、故障信息和交通模式等信息。

（4）故障检测与恢复程序：在软件层面实现故障检测与恢复功能，确保系统的可靠性。

三、逻辑电路设计1.日常模式：根据预设的时间表控制交通信号灯的点亮和熄灭，同时考虑车辆和行人的通行需求。

2.高峰模式：在高峰时段，延长绿灯时间，缩短红灯时间，提高车辆通行效率。

同时确保行人安全通过。

3.紧急模式：在紧急情况下，如交通事故或火灾，开启应急闪烁模式，以提醒车辆和行人注意安全。

同时，将相关信息传输给上位机和其他交通管理设备。

4.故障检测与恢复：实时监测交通信号灯的工作状态，一旦发现故障，立即进行恢复。

交通灯控制器数电课程设计一、引言交通灯控制器是城市交通管理中的重要设备，用于控制道路上的交通信号灯的亮灭状态。

本文将基于数电课程设计一个简单的交通灯控制器电路，并介绍其原理和实现过程。

二、设计原理交通灯控制器的设计需要考虑以下几个方面的因素：1. 灯的亮灭状态：交通灯通常包括红灯、黄灯和绿灯，每种灯的亮灭状态需要根据交通规则进行控制。

2. 灯的切换时间：交通灯的切换时间需要合理设置，以保证交通流畅和安全。

3. 输入信号的获取：交通灯控制器需要根据外部输入信号来控制灯的切换，如道路上的车辆、行人等。

三、电路设计1. 时钟电路：交通灯控制器需要一个时钟信号来控制灯的切换时间。

可以通过使用555定时器构建一个稳定的时钟电路。

2. 计数器电路：交通灯控制器需要一个计数器来计算时间，并根据时间来控制灯的切换。

可以使用74LS90或74LS93等计数器芯片实现。

3. 逻辑门电路：交通灯控制器需要逻辑门电路来实现交通灯状态的控制和切换。

可以使用与门、或门、非门等逻辑门芯片来实现。

四、实现过程1. 时钟电路的设计：根据555定时器的工作原理，选择合适的电阻和电容值，构建一个稳定的时钟电路。

2. 计数器电路的设计：根据交通灯的切换时间要求，设置计数器的计数值，并将计数器与时钟电路连接，实现计数器的工作。

3. 逻辑门电路的设计：根据交通灯的状态要求，使用逻辑门芯片构建一个交通灯控制电路，实现交通灯的切换和控制。

4. 输入信号的获取：可以使用传感器等设备来获取道路上的车辆、行人等输入信号，并将其与交通灯控制器连接，实现灯的切换。

五、功能扩展1. 灯的数量扩展：可以根据实际需要，扩展交通灯的数量，如添加左转灯、右转灯等。

2. 信号优先级控制：可以根据不同道路的交通状况，设置交通灯的信号优先级，以提高交通效率。

3. 线路保护功能：可以在交通灯控制器中添加线路保护装置，以防止线路过载或短路等故障。

六、总结本文基于数电课程设计了一个简单的交通灯控制器电路，并介绍了其原理和实现过程。

交通信号灯控制电路的设计交通信号灯是城市中重要的交通工具，它可以指示交通的方向和状态，确保道路交通的安全和有序。

要设计一个稳定可靠的交通信号灯控制电路，需要了解交通灯的工作原理和电路的设计流程。

本文将从交通信号灯的工作原理、设计流程和实际应用等方面介绍交通信号灯控制电路的设计。

一、交通信号灯的工作原理交通信号灯通常采用三色灯的组合，包括红色、黄色、绿色三种颜色。

红灯表示停止，黄灯表示准备停止或警告，绿灯表示通行。

交通信号灯工作时，都是通过控制灯的亮灭状态来指示车辆和行人行进的状态。

二、交通信号灯控制电路的设计流程1.确定系统功能和特性：首先需要确定控制系统的功能和特性，包括交通信号灯灯柱数量、灯序、亮灯时序等。

这些确定了之后，才能开始进行电路的设计。

2.确定元件规格：确定所需的元件种类和规格，例如控制器、继电器、开关、电感、电容等等。

3.电路原理设计：在确定系统功能和特性基础上，进行电路原理设计，根据需要划分不同的电路单元，包括控制器、开关、定时器、电源等。

4.电路细节设计：在电路原理设计的基础上进行电路细节设计，包括选择元件、布局、连接方式等。

5.软件设计：在硬件设计完成后，需要进行软件设计，包括编写控制程序、计算定时器参数等。

6.电路调试：对设计好的电路进行调试和优化，确保电路的稳定性和可靠性。

7.制作PCB板和组装：电路设计完成后，需要将电路图制作成PCB板，并进行元器件的焊接和组装，以组成完整的控制系统。

三、交通信号灯控制电路的实际应用交通信号灯控制电路在城市交通设施中广泛应用，为道路交通提供了有力保障。

控制电路可以根据道路交通情况自动改变灯的亮灭状态，以便让车辆和行人在道路交通中行进更加安全、有序。

实际应用中，还需要根据不同的交通规则和需要，选择合适的交通信号灯控制电路，并对其进行维护和保养，以确保设施的稳定性和可靠性。

四、总结通过本文的介绍，我们了解了交通信号灯的工作原理和交通信号灯控制电路的设计流程。

交通信号灯控制电路设计交通信号灯控制电路设计是一项非常重要的任务，它直接关系到交通安全和交通流畅。

本文将详细介绍交通信号灯控制电路的设计原理和操作流程。

首先，我们需要了解交通信号灯的基本原理。

交通信号灯通常由红、黄、绿三色灯组成，红灯表示停止，黄灯表示警告，绿灯表示通行。

交通信号灯的工作原理是通过控制信号灯颜色的变化来指挥交通。

一般情况下，每个信号灯的延时时间是有规定的，例如红灯延时时间为30秒，黄灯延时时间为3秒，绿灯延时时间为60秒。

在设计交通信号灯控制电路时，我们需要考虑以下几个方面：1.电源供电：交通信号灯需要稳定的电源供电，通常使用交流电源，电压为220V。

2.时序控制：交通信号灯的时序控制是整个电路的核心部分。

我们可以使用计时器芯片来实现不同颜色信号灯的延时切换。

根据前面提到的规定延时时间，我们可以设置计时器的工作周期为30+3+60=93秒。

计时器会自动循环计时，在每个延时时间到达时触发输出信号，控制信号灯的颜色变化。

3.信号灯驱动：交通信号灯通常使用LED作为光源，所以我们需要设计一种合适的驱动电路来控制LED的亮灭。

这可以通过继电器或晶体管来实现，根据实际需求选择合适的驱动方式。

4.保护电路：在设计交通信号灯控制电路时，我们需要考虑保护电路，以防止电路出现故障或意外情况。

例如，当电路中的线路短路时，应设计过电流保护电路来保护电路。

同样，还需要设计过压保护电路和过温保护电路，以确保电路的安全运行。

以上是交通信号灯控制电路设计的基本原理和操作流程。

在实际设计中，还需要考虑其他因素，如电路的稳定性、可靠性和可维护性。

同时，还需要遵守国家相关的法律法规，确保交通信号灯能够正常运行，为交通提供良好的指导。

通过合理的设计和使用，我们能够提高道路交通的安全性和效率，确保交通顺畅运行。

交通信号灯自动控制电路设计交通信号灯是城市交通运行过程中不可或缺的一部分，起到了调节道路交通、保障行车安全的重要作用。

而现代交通信号灯的自动化控制则是为了更有效地管理道路交通，减少人为干预，降低事故风险，提高道路通行效率。

本文将介绍一种基于电路的交通信号灯自动控制方案，以及其设计原理和实现方法。

一、设计原理该交通信号灯自动控制电路的原理是基于红绿灯自动间隔控制的思路，通过控制不同灯的亮灭时间，实现道路交通的自动化调度。

其大致思路如下：1. 接受外部信号该电路首先要能够感知道路交通状态的变化，通常是通过测量车流量、等待时间等来实现。

当测量仪器感测到车流量较大，或等待时间较长时，将会发送信号给电路，告知其需要改变信号灯的显示状态。

2. 控制信号灯显示根据接收到的信号，电路将会对信号灯进行控制。

一般的控制方法是使用定时器来控制不同信号灯亮灭的时间，比如：红灯亮20秒，黄灯闪烁5秒，绿灯亮35秒等。

3. 循环控制定时器控制完一个周期时间后，电路将自动回到初始状态，继续循环控制信号灯。

在实际设计时，循环的周期时间应根据实际道路交通情况进行调整，以保证交通信号灯的控制效果最优。

二、电路设计根据上述的交通信号灯自动控制原理，我们可以设计出一个基于555定时器和CMOS数字集成电路的电路板。

整个电路板的设计可以分为信号输入模块、定时器控制模块和信号输出模块三个部分。

1. 信号输入模块信号输入模块用来感知道路交通状态的变化，通常是通过测量车流量、等待时间等来实现。

这个模块的设计比较简单，只需要将传感器与电路板的输入端口相连接即可。

2. 定时器控制模块定时器控制模块是整个电路板的最核心部分，主要用来控制信号灯的亮灭时间。

该模块包括两个部分：555定时器模块和CMOS数字集成电路模块。

（1）555定时器模块555定时器模块主要用来产生不同周期的脉冲信号。

这个模块采用了比较经典的三声器结构，通过调整不同的电容器和电阻器，可以产生不同频率的脉冲信号。

基于c51交通灯控制电路设计基于C51交通灯控制电路设计随着城市交通的日益发展，交通信号灯成为城市道路上不可或缺的一部分。

交通灯的控制需要高效准确地实现，以确保交通安全和交通流畅。

本文将介绍一种基于C51的交通灯控制电路设计。

1. 介绍C51单片机C51单片机是一种经典的8位单片机，具有高性能、低功耗和易于编程等特点。

它广泛应用于各种嵌入式系统中，包括交通信号灯控制系统。

2. 电路设计思路交通灯控制电路的设计需要考虑交通信号灯的状态切换、时间控制和灯光显示等因素。

设计思路如下：2.1 状态切换交通灯的状态切换包括红灯、绿灯和黄灯三种状态。

根据交通流量和道路情况，需要合理切换交通灯的状态。

设计中可以使用多个开关来模拟道路上的车辆和行人信号，通过检测开关状态来触发状态切换。

2.2 时间控制交通灯的每个状态需要有固定的时间控制，以确保交通流畅和公平。

设计中可以使用定时器来实现时间控制功能。

定时器可以设置不同的时间段，分别对应红灯、绿灯和黄灯的持续时间。

2.3 灯光显示交通灯的灯光显示需要清晰可见，以便行人和车辆能够准确识别。

设计中可以使用LED灯作为交通信号灯的灯光显示器。

不同颜色的LED灯分别代表红灯、绿灯和黄灯。

3. 电路实现基于C51的交通灯控制电路可以采用以下组件和连接方式进行实现：3.1 C51单片机选择一款适合的C51单片机，具备足够的IO口和定时器功能。

3.2 开关模块选择合适的开关模块，可以使用按钮开关模拟车辆和行人信号。

将开关模块与C51单片机的IO口连接，通过读取IO口状态来触发状态切换。

3.3 定时器模块选择合适的定时器模块，将定时器模块与C51单片机的定时器引脚连接，实现时间控制功能。

可以通过编程设置定时器的工作模式和计数值，以实现不同状态的持续时间控制。

3.4 LED灯模块选择合适的LED灯模块，将LED灯模块与C51单片机的IO口连接，通过控制IO口输出高低电平来控制LED灯的亮灭。

目录1．综述 (2)1.1设计任务 (3)1.2 基本要求 (3)2．工作原理 (4)2.1 整体方框图 (4)2.2 整机工作原理 (5)3．分机电路设计与计算 (5)3.1 秒信号产生器 (5)3.2 状态控制器设计 (6)3.3 状态译码器 (7)3.4 定时系统 (8)3.5 元件功能介绍 (10)4．整机电原理图 (14)5 . 调试要点 (15)6．元器件清单 (16)7．总结 (16)8．参考资料 (17)摘要随着现代城市交通的日益拥挤，一个有效的交通指挥系统对人们的安全出行、交通流量的提升和出行效率的提高日见重要，交通灯指挥系统是这一指挥系统最基层、分布面最广的重要组成部分之一。

本课程设计就交通灯控制电路的一个实用方案作了详细的分析与设计，它结合我们在校所学的模拟电子、数字电子、计算机等有关学科的知识，并参考了许多实用的参考方案，在此基础上，综合利用了数字逻辑功能这一强大工具，引入了电子设计自动化技术，还运用了protel软件等手段来完成电路方案及PCB印制板的设计。

本设计方案比较新颖，巧妙地采用了8总线收发器和可预制可逆计数器，使设计更灵活，而且还设置了完整的倒计时功能设计，因而控制和显示方案具备，更主要的优点是功能已接近软件设计，可按需要较容易地变化通行时间或扩展功能，本文所设计的方案完善，具有较好的实用价值。

关键词状态控制器定时系统秒脉冲发生器译码器计时器前言随着我国城市化建设的发展，人民的生活水平日渐提高，越来越多的汽车进入了寻常老百姓的家庭，再加上政府大力发展公交车、出租车，使得道路上车辆越来越多，许多大城市如北京、上海、南京等均出现了道路交通超负荷运行的情况。

所以，如何采用合适的控制方法，越来越成为交通运输管理和城市规划部门亟待解决的主要问题。

在这种情况下，道路交通信号灯开始发挥了越来越重要的作用，并已成为交管部门管理交通的重要工具之一。

交通控制器的设计有采用软硬件两种方案。

JIU JIANG UNIVERSITY毕业论文（设计）题目交通信号灯控制电路英文题目Traffic signal lamp control circuit院系电子工程学院专业电子信息工程姓名马晓红年级A0821指导教师郭书超论文的主要问题如下：一、格式问题，所有的章节之间用分页符，请严格按照论文格式的修改论文，二、流程图请画的正规点三、论文最少实在两种方案之间进行比较之后得到，另外学要家上调试的部分，和参考文献四、即便是不再这个学期答辩也要利用现在的时间好好把论文搞下，否则，有可能影响毕业。

五、如果还有不明白，请在12月27日到开放实验室找我当面谈。

摘要随着社会经济的发展，城市交通问题越来越引起人们的关注。

人、车、路三者关系的协调，已成为交通管理部门需要解决的重要问题之一。

城市交通控制系统是用于城市交通数据监控、交通信号灯控制与交通疏导的计算机综合管理系统，它是现代城市交通监控指挥系统中最重要的组成部分。

随着城市机动车辆的不断增加，许多大城市如北京、上海、南京等出现了交通超负荷运行的情况，因此，自80年代后期，这些城市纷纷修建城市高速道路，在高速道路建设完成的初期，它们也是曾有效的改善了交通状况。

然而，随着交通量的快速增长很热缺乏对高速道路的系统研究和控制，高速道路没有充分发挥出预期的作用。

而城市高速道路在构造上的特点，也决定了城市高速道路的交通状况必然受高速道路与普通倒库耦合处交通状况的制约。

所以，如何采用合适的控制方法，最大限度利用好耗费巨资修建的城市高速道路，缓解主干道与道、城市同周边地区的交通拥堵状况，越来越成为交通运输管理和城市规划部门亟待解决的主要问题。

为此，通过我应用我所学的知识设计了一套交通灯控制电路的方案。

交通灯的控制系统主要由计时电路，主控电路、信号灯转换器、脉冲信号发生器组成。

关键词：控制系统; 计时电路；主控电路；信号灯转换器；脉冲信号发生器Traffic signal lamp control circuitAbstractAlong with social economy’s development, the municipal transportation question arouses people’s interest more and more. The person, the vehicle, road three, relations’coordinated, which has become one which of important questions the traffic control department needs to solve, The municipal transportation control system is uses in the municipal transportation data monitor, the street-traffic control lights control and the transportation unblocking computer integrated manage system, which is in the modern municipal transportation monitoring command system the most important constituent, Along with urban vehicle quantity’s unceasing increase, many big urban like Beijing, Shanghai, Nanjing and so on had the transportation excess load movement situation , therefore, from the late 80s, these cities constructs the urban speed-way in abundance, completes the initial period in the speed-way construction, they also once effectively improved the traffic condition. However, and lacks along with the volume of traffic swift growth to speed-way’s system research and the control, the speed-way has not played the anticipated role fully. But urban speed-way characteristic structurally, also had decided the urban speed-way’s traffic condition receives the speed-way and the ordinary path coupling place traffic condition restriction inevitably. Therefore, how to use the appropriate control method, maximum limit uses the good consumption large amount of money construction the urban speed-way, alleviates the main yang or male principle and the circular route, the city supports with the peripheral locality transportation stops up the condition, becomes the subject matter which more and more traffic management and the urban planning department urgently await to be solved. Therefore, I designed a plan about traffic light control circuit by the knowledge I studied. Traffic light’s control system mainly by the timing circuit, the master control electric circuit, the signal light switch, the signal impulse generator is composed.Key word:Control system; Timing circuit; Master control electric circuit; Signal light switch; Signal light switch; Signal impulse generator目录第一章绪论1.1 交通信号灯控制系统研究的背景和意义1.2 交通信号灯控制系统设计方案第二章状态控制器设计2.1 状态分析2.2 CD4029 的引脚图及引脚功能2.3 状态控制器设计图第三章状态译码器设计3.1 控制信号灯的译码电路的真值表3.2 电路分析3.3 三态门的功能3.4状态译码器设计图第四章定时系统设计4.1 计数器的作用及工作情况4.2 共阳极LED七段数码管引脚图4.3 74LS245的引脚图及引脚功能4.4 数码连接译码电路4.5三态门74LS245的引脚图及引脚功能4.6 触发器的电路结构及功能4.7定时系统设计图第五章秒脉冲发生器设计5.1 555定时器介绍5.2 NE555的特点5.3 555定时器的引脚排列图及引脚功能5.4 555定时器构成的秒信号发生器5.5 秒信号发生器工作原理第六章系统电路原理图总结参考文献附录谢词第一章绪论1.1 交通灯信号灯控制系统研究的背景和意义早在1850年，城市交叉口处不断增长的交通就引发了人们对安全和拥堵的关注。

十字路口的红绿黄三色信号交通灯控制电路设计书1任务设计书1.1设计任务目的及要求1. 1. 1.设计目的设计一个十字路口的红、绿、黄三色信号交通灯控制电路。

1. 1. 2设计要求(1) 用红、绿、黄三色发光二极管作信号灯。

主干道为东西向，有红、绿、黄三个灯；支干道为南北向，也有红、绿、黄三个灯。

红灯亮禁止通行；绿灯亮允许通行；黄灯亮则给行驶中的车辆有时间停靠到禁行线之外。

(2) 由于主干道车辆较多而支干道车辆较少，所以主干道绿灯时间较长。

当主干道允许通行亮绿灯时，支干道亮红灯。

而支干道允许通行亮绿灯时，主干道亮红灯，两者交替重复。

主干道每次放行60秒，支干道每次放行0秒。

在每次由亮绿灯变成亮红灯的转换过程中间，需要亮5秒的黄灯作为过渡，以使行驶中的车辆有时间停靠到禁行线以外。

(3) 能实现总体清零功能。

按下清零键后，系统实现总清零，计数器由初始状态开始计数，对应状态的指示灯亮。

1.2 设计方案及工作原理1.2.1设计方案：方案：用5G555定时器来构成秒信号产生器，J-K触发器74LS112作状态控制器，74168用于提供置数60秒、40秒、5秒，而74245芯片的选通信号由状态控制器的不同控制信号来进行控制。

主干道绿灯持续1分钟，支干道绿灯持续40秒，黄灯持续5秒。

定时译码显示系统必须有一个能自动按不同定时时间来定时的定时器，以便完成这3种不同的持续定时时间。

为此，用两片74LS168级联构成2位2位十进制可预置减法计数器，时间状态由两片74LS48和两只74LS48和两只LED数码管对减法计数器进行译码显示。

预置到减法计数器的定时器的常数通过3片8路双向三态门74LS245来完成。

1.2.2秒脉冲产生电路：产生秒脉冲的电路有多种形式。

图中是用5G555定时器构成的占空比Q=2/3的多谐振荡器。

根据占空比表达式可知：Q=(R1+R2)/(R1+2R2)=2/3得到R1=R2,又由振荡周期表达式可知：T=(R1+2R2)Cln2=1取C=10uF，可得：3R1Cln2=1因此 R1=R2=48k所以选用两只47k与一只1k 电位器串联就得到如图(1-1)所示电路:图1-11.2.3主控制器模块主控制原理如图(1-2)所示东西方向显示器南北方向显示器图（1-2）r(1) 工作状态模块根据设计要求，可以得到十字路口交通灯顺序工作的进程图，依次为S0、S1、S2、S3，可用JK触发器74LS112改成四进制计数器作为主控制器。

交通灯控制电路设计一、选题背景交通灯控制系统是城市道路管理中极为重要的一个环节，其在加强道路交通管理，减少交通事故的发生，提高道路使用效率等方面具有不可替代的作用。

近年来随着科技的飞速发展，单片机的应用正在不断深入，同时带动传统控制技术日益更新。

本文将介绍一种用单片机作为系统的主控单元，通过单片机嵌入软件程序来实现交通信号灯的多重控制方式，整个系统以STC89C52RC单片机为核心加以晶振电路、复位电路、电源电路构成系统的控制枢纽，系统状态显示系统采用7段LED数码管进行倒计时的现实，红、黄、绿三色LED灯作为信号指示。

系统除基本的交通灯功能外，还具有倒计时、紧急情况处理等功能，较好的模拟实现了十字路口出现的状况。

本系统性能稳定，功能完善，实用性强。

二、方案论证(设计理念)1.主要内容用单片机系统设计十字路口交通灯控制电路，要求东西方向的红、黄、绿灯和南北方向的红、黄、绿灯按照下面的工作时序进行工作，黄灯亮时应为闪烁状态：（1）南北和东西车辆交替进行，各通行时间 24 秒（2）每次绿灯变红灯时，黄灯先闪烁 4 秒，才可以变换运行方向。

（3）十字路口要有数字显示作为时间提示，以倒计时按照时序要求进行显示；具体为：当某方向绿灯亮时，置显示器为某值，然后以每秒减 1 计数方式工作，直至减到数为“0”，十字路口红、绿等交换，一次工作循环结束，而进入下一步某方向的工作循环。

（4）可以手动调整和自动控制，夜间为黄灯闪耀状态2.教学要求选择适当元器件设计单片机外围电路、由单片机系统完成二十四进制倒计时、四进制倒计时、显示及模式切换逻辑控制等；仿真实现各电路功能；搭建、调试电路实现设计要求的功能；掌握复杂数字电路的一般设计方法，具备初步的独立设计能力；掌握对电子线路进行仿真调试的方法和技能；掌握实现电路的实验方法和电路的调试方法。

3.方案设计与选择3.1交通信号控制原理交通信号控制原理是按照一定的控制程序，在交叉路口的每个方向上通过红、黄、绿三色灯循环显示，指挥交通流，在时间上实施隔离。
