机床按钮和行程开关

按钮和行程开关结构、工作原理、选型、使用与维护检修方法（一）、概述：1、主令电器用于在控制电路中以开关接点的通断形式来发布控制命令，使控制电路执行对应的控制任务。

2、主令电器应用广泛，种类繁多，常见的有按钮、行程开关、接近开关、万能转换开关、主令控制器、选择开关、足踏开关等。

（二）、按钮：1、按钮的结构、种类及常用型号：1.1按钮是一种最常用的的主令电器，其结构简单，控制方便。

1.2按钮由按钮帽、复位弹簧、桥式触点和外壳等组成，其结构示意图及图形符号如图1-20所示。

1.3触点采用桥式触点，额定电流在5A以下。

1.4触点又分常开触点（动断触点）和常闭触点（动合触点）两种。

1.5按钮从外形和操作方式上可以分为平钮和急停按钮，急停按钮也叫蘑菇头按钮，如图1-20（c）所示，除此之外还有钥匙钮、旋钮、拉式钮、万向操纵杆式、带灯式等多种类型。

1.6从按钮的触点动作方式可以分为直动式和微动式两种，图1-20中所示的按钮均为直动式，其触点动作速度和手按下的速度有关。

图1-20按钮结构示意图及图形符号。

1.7微动式按钮的触点动作变换速度快，和手按下的速度无关，其动作原理如图1-21所示。

1.8动触点由变形簧片组成，当弯形簧片受压向下运动低于平形簧片时，弯形簧片迅速变形，将平形簧片触点弹向上方，实现触点瞬间动作。

1.9小型微动式按钮也叫微动开关，微动开关还可以用于各种继电器和限位开关中，如时间继电器、压力继电器和限位开关等。

图1-21微动式按钮动作原理图。

1.10按钮一般为复位式，也有自锁式按钮，最常用的按钮为复位式平按钮，如图1-20（a）所示，其按钮与外壳平齐，可防止异物误碰。

2、按钮的颜色：2.1红色按钮用于“停止”、“断电”或“事故”。

2.2绿色按钮优先用于“起动”或“通电”，但也允许选用黑、白或灰色按钮。

2.3单钮双用的“起动”与“停止”或“通电”与“断电”，即交替按压后改变功能的，不能用红色按钮，也不能用绿色按钮，而应用黑、白或灰色按钮。

§1-4主令电器（按钮行程开关）一、教学目标1、知识目标：熟悉按钮、行程开关的工作原理及使用方法。

2、技能目标：能正确识别、选择、安装、使用按钮、行程开关。

二、教学重点、难点1、重点：按钮、行程开关的工作原理。

2、难点：按钮、行程开关的使用维护方法。

三、教具：按钮、行程开关各1只。

四、课时安排：90分钟，2课时五、教学过程1、引入当洗衣机在高速转动时，如果有人由于疏忽将洗衣机脱水桶的盖子打开，再把手伸进去，很容易造成伤害，为了避免这种情况的发生，在洗衣机脱水桶的位置装上了行程开关。

在打开盖子时能快速的制动。

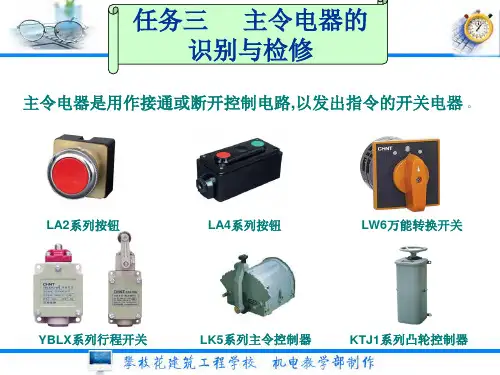

按钮、行程开关这类电器都属于主令电器。

主令电器的作用是用作接通或断开控制电路，以发出指令或用于程序控制的开关电器。

一、按钮开关1、按钮的功能按钮是一种用人体某一部分所施加力而操作、并具有弹簧储能复位的控制开关。

是一种最常用的主令控制器。

按钮的触头允许流过的电流较小，一般不超过5A。

因此它不直接控制主回路（大电流电路）的通断，而是在控制电路（电流电路）中发出操作指令或信号，控制接触器、继电器等电器，再由它们去控制主电路的通断、功能转换或电器连锁。

图20 常见的按钮开关2、按钮的结构原理与符号图21 按钮的结构原理与符号按钮一般由按钮帽、复位弹簧、支柱连杆、常闭静触头、桥式动触头、常开静触头、外壳等部分组成。

按钮分为常开按钮（不受外力时触头处于断开状态）和常闭按钮（不受外力时触头处于闭合状态），常开按钮作启动用、常闭按钮作停止用。

常开、常闭在一体的按钮叫复合按钮。

工作原理：按下按钮帽，按钮中的常闭触头断开、常开触头闭合，松开按钮帽，常闭触头复位闭合、常开触头复位断开。

（将动作信号变为电信号输出）3、按钮的型号及含义例:LA10-2F表示设计序号为10的防腐式的按钮开关，有2对常闭触头。

4、按钮的选用（1）根据使用场合和具体用途选择按钮的种类。

（2）根据工作状态指示和工作情况要求，选择按钮的颜色。

教师工作台
学生台
学生台
学生学生台
学生
任务书
.
知识拓展：
按钮帽外观的表示意义：.
.
.
.
2）符号.
19
L X
“1”能自动复位，“2”不能自动复位。

“0”直动式，“1”滚轮在传动杆内侧
“2”滚轮在传动杆外侧
“3”滚轮在传动杆凹槽内或内外各一
“0”无滚轮，“1”单滚轮，“2”双滚轮
“k”开启式
设计序号
行程开关
主令电器
学生活动：
（理解接近开关的含义、作用、特点、分类）
接近开关又称无触点行程开关，它是一种非接触型的检测装置。

1）、作用：可以代替行程开关完成传动装置的位移控制和限位保护，还广泛用于
.。

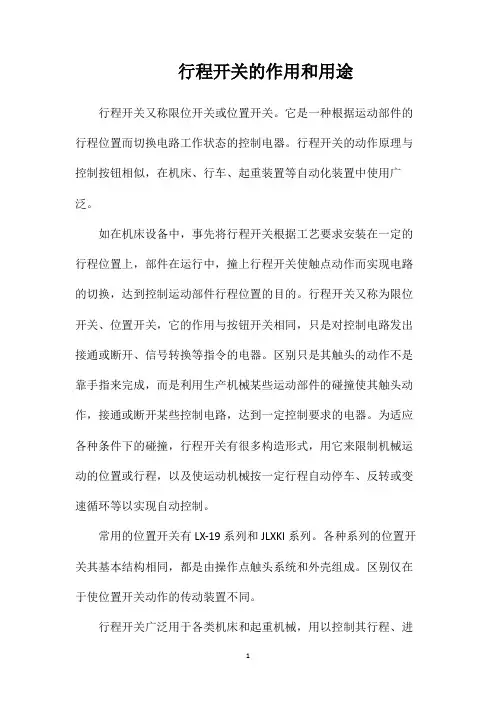

行程开关的作用和用途
行程开关又称限位开关或位置开关。

它是一种根据运动部件的行程位置而切换电路工作状态的控制电器。

行程开关的动作原理与控制按钮相似，在机床、行车、起重装置等自动化装置中使用广泛。

如在机床设备中，事先将行程开关根据工艺要求安装在一定的行程位置上，部件在运行中，撞上行程开关使触点动作而实现电路的切换，达到控制运动部件行程位置的目的。

行程开关又称为限位开关、位置开关，它的作用与按钮开关相同，只是对控制电路发出接通或断开、信号转换等指令的电器。

区别只是其触头的动作不是靠手指来完成，而是利用生产机械某些运动部件的碰撞使其触头动作，接通或断开某些控制电路，达到一定控制要求的电器。

为适应各种条件下的碰撞，行程开关有很多构造形式，用它来限制机械运动的位置或行程，以及使运动机械按一定行程自动停车、反转或变速循环等以实现自动控制。

常用的位置开关有LX-19系列和JLXKI系列。

各种系列的位置开关其基本结构相同，都是由操作点触头系统和外壳组成。

区别仅在于使位置开关动作的传动装置不同。

行程开关广泛用于各类机床和起重机械，用以控制其行程、进
行终端限位保护。

在电梯的控制电路中，还利用行程开关来控制开关轿门的速度、自动开关门的限位、轿厢的上、下限位保护。

行程开关一般有旋转式、按钮式等数种。

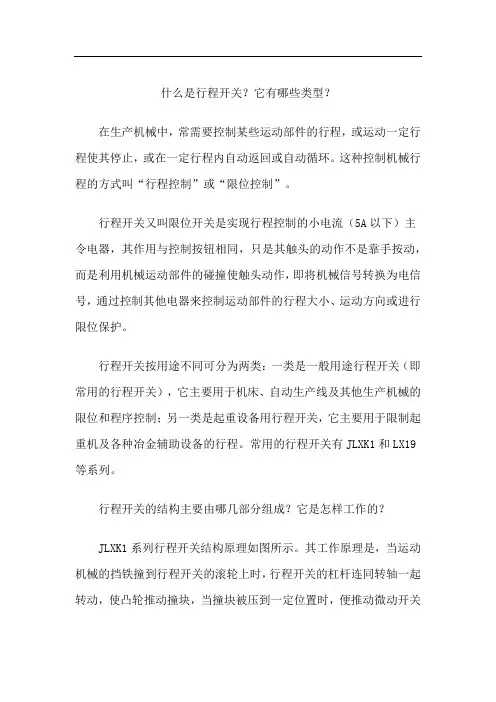

什么是行程开关？它有哪些类型？在生产机械中，常需要控制某些运动部件的行程，或运动一定行程使其停止，或在一定行程内自动返回或自动循环。

这种控制机械行程的方式叫“行程控制”或“限位控制”。

行程开关又叫限位开关是实现行程控制的小电流（5A以下）主令电器，其作用与控制按钮相同，只是其触头的动作不是靠手按动，而是利用机械运动部件的碰撞使触头动作，即将机械信号转换为电信号，通过控制其他电器来控制运动部件的行程大小、运动方向或进行限位保护。

行程开关按用途不同可分为两类：一类是一般用途行程开关（即常用的行程开关），它主要用于机床、自动生产线及其他生产机械的限位和程序控制；另一类是起重设备用行程开关，它主要用于限制起重机及各种冶金辅助设备的行程。

常用的行程开关有JLXK1和LX19等系列。

行程开关的结构主要由哪几部分组成？它是怎样工作的？JLXK1系列行程开关结构原理如图所示。

其工作原理是，当运动机械的挡铁撞到行程开关的滚轮上时，行程开关的杠杆连同转轴一起转动，使凸轮推动撞块，当撞块被压到一定位置时，便推动微动开关快速动作，使其动断触头（常闭触头）断开，动合触头（常开触头）闭合；当滚轮上的挡铁移开后，复位弹簧就使行程开关的各部件恢复到原始位置，这种单轮旋转式行程开关能自动复位，在生产机械的自动控制中被广泛应用。

怎样选择行程开关？1）根据使用场合和控制对象来确定行程开关的种类。

当生产机械运动速度不是太快时，通常选用一般用途的行程开关；而当生产机械行程通过的路径不宜装设直动式行程开关时，应选用凸轮轴转动式的行程开关。

2）根据使用环境条件，选择开启式或保护式等防护形式。

3）根据控制电路的电压和电流选择系列。

4）根据生产机械的运动特征，选择行程开关的结构形式（即操作方式）。

数控车床操作入门数控车床的操作入门一、操作面板的使用(如下图FL1-1所示)图FL1-11、总电源开关(QS1):合上总电源开关QS1机床电源接通，机床面板电源指示灯亮。

2、NC ON 按钮(SB1):按下NC ON 按钮，此时伺服强电通电，同时CRT上电，I/O模块也上电。

3、NC OFF 按钮(SB2):当按下NC OFF按钮是，则关闭伺服电源、CRT电源和I/O电源。

4工作方式选择(SA5):旋转开关(SA5)，显示屏幕会出现以下种工作方式:编辑、自动、MDI、手轮、回参考点、手动、快速。

(1)快速方式:选择了该方式时，按下操作面板上的运动按钮X+、X-、Z+、Z-，则滑板以参数设定的快速速率运动。

注:快速方式在回参考点之后才生效。

(2)编辑方式(EDIT)用户可在该方式时，编加工程序，存储程序等，(3)MDI方式:用户在该方式时，用键盘输入程序命令，在循环条件满足的情况下按下“循环启动”执行程序。

(4)自动方式:用户选定加工程序时，在循环条件满足时，按下“循环启动”执行所选加工程序。

在执行时按下“进给保持”按钮，循环暂时中断。

在执行过程中按下“单段”按钮，执行完一行程序段后，运行停止，再按下“循环启动”程序继续执行。

(5)手轮方式:选定该方式后，转动手轮时滑板会向上下移动改变手轮倍率，手轮进给量以*1，*10，*100的倍率运行。

手轮倍率选择方法如下:a 选择手轮方式b 按一次X+选择X轴同时手轮倍率为*1，按下两次为*10，按下三次为*100再按又回到*1 以此类推。

C按一次Z+选择Z轴同时手轮倍率为*1，按下两次为*10，按下三次为*100再按又回到*1 以此类推。

(6)手动方式:选择该方式后，可以进行手动动作:按下X+，X轴作正向移动，按下X-，X轴作负向移动，按下Z+，Z轴作正向移动，按下Z-，Z轴作负向移动，移动的速度由“进给倍率”旋钮控制。

按下主轴正转按钮，则主轴正转灯亮，主轴电机开始正向移动，按下主轴停止按钮，主轴电机开始反转。

数控机床电器控制第2章复习思考题1什么是低压电器？常用地低压电器有哪些？低压控制电器：是指额定电压小于500V，在电路中起通断、保护、控制、调解作用的控制电器。

常用的低压电器：（1）开关类：刀开关、组合开关、低压断路器、按钮、行程开关、接近开关（2）熔断器（3）接触器类：交流接触器、直流接触器（4）继电器类：电磁式继电器、时间继电器、热继电器、速度继电器2、常用的熔断器有哪些？如何选择熔体的额定电流？熔断器种类：常用的熔断器有无填料磁插式熔断器、无填料封闭式熔断器、有填料螺旋式熔断器和快速熔断器。

如何选择熔体的额定电流：对电阻性负载：熔体额定电流≥工作电流对电动机性负载：熔体额定电流≥（~）工作电流3、熔断器的额定电流、熔体的额定电流和熔体的极限分断电流三者有何区别？额定电流是指保证熔断器能长期工作的电流，即长期通过熔体不使其熔断的最大电流，熔断器的额定电流大于或等于所装熔体的额定电流。

极限分断电流是指熔断器在额定电压下能可靠分断的最大短路电流。

它取决于熔断器的灭弧能力，与熔体的额定电流无关。

4、使用和安装HK系列刀开关时，应注意些什么？铁壳开关有哪些特点？试比较瓷底胶盖闸刀开关与铁壳开关的差异及各自的用途。

安装注意事项：安装刀开关时，手柄要朝上，不能倒装货平装，接线时，电源进线应在上方的静触点一边的进线端，用电设备应在定出点一边的出线端。

铁壳开关的特点：一是设有连锁装置，保证开关在合闸状态下，开关盖不能开启，而开启时不能合闸。

二是采用醋能分合闸方式，在手柄和与底座之间装有速动弹簧，以利于迅速灭弧。

比较瓷底胶盖闸刀开关与铁壳开关的差异及各自的用途：瓷底胶盖闸刀开关结构简单，价格低廉，常用作照明电路的电源开关，也可用来控制不经常启动的小容量的电动机。

铁壳开关的具有灭弧装置、操作机构和金属外壳，适合于控制经常启动的大容量的电动机。

5、组合开关有哪些特点，它的用途是什么？组合开关又称转换开关，实质上也是一种刀开关，主要用作电源的引入开关。

【数控机床电气控制】形成性考核册作业1~4答案电大天堂【数控机床电气控制】形成性考核册作业（一）答案1．按钮开关和行程开关的作用分别是什么？如何确定按钮开关的选用原则？答：按钮开关通常用作短时接通或断开小电流控制电路的开关，用于控制电路中发出起动或停止等指令，通过接触器、继电器等控制电器接通或断开主电路。

行程开关又称限位开关，是根据运动部件位置而切换电路的自动控制电器。

动作时，由挡块与行程开关的滚轮相碰撞，使触头接通或断开用来控制运动部件的运动方向、行程大小或位置保护。

按钮开关的选用原则①根据用途选择开关的形式，如紧急式、钥匙式、指示灯式等。

②根据使用环境选择按钮开关的种类，如开启式、防水式、防腐式等。

③按工作状态和工作情况的要求，选择按钮开关的颜色。

2．低压断路器在电路中的作用是什么？答：低压断路器又称自动空气开关，它不但能用于正常工作时不频繁接通和断开电路，而且当电路发生过载、短路或失压等故障时，能自动切断电路，有效地保护串接在它后面的电气设备，因此，低压断路器在机床上使用得越来越广泛。

3．接触器的用途是什么？它由哪几部分组成？答：接触器是一种用来频繁地接通或分断带有负载（如电动机）的主电路自动控制电器。

接触器按其主触头通过电流的种类不同，分为交流、直流两种，机床上应用最多的是交流接触器。

它由电磁机构、触头系统、灭弧装置及其他部件等四部分组成。

4．接近开关与行程开关相比有哪些优点？若接近开关为三线制输出，一般为哪三根输出线？答：接近开关又称无触点行程开关。

与行程开关相比，接近开关具有工作稳定可靠、使用寿命长、重复定位精度高、操作频率高等优点。

接近开关多为三线制。

三线制接近开关有二根电源线（通常为24V）和一根输出线，输出有常开、常闭两种状态。

5．.中间继电器的作用是什么？它和交流接触器有何区别？答：中间继电器实质上是电压继电器的一种，其触点数量多（多至6对或更多），触点电流容量大（额定电流5～10A）,动作时间不大于0.05s。

行程开关一、定义行程开关，位置开关（又称限位开关）的一种，是一种常用的小电流主令电器。

利用生产机械运动部件的碰撞使其触头动作来实现接通或分断控制电路，达到一定的控制目的。

通常，这类开关被用来限制机械运动的位置或行程，使运动机械按一定位置或行程自动停止、反向运动、变速运动或自动往返运动等。

在电气控制系统中，位置开关的作用是实现顺序控制、定位控制和位置状态的检测。

用于控制机械设备的行程及限位保护。

构造：由操作头、触点系统和外壳组成。

在实际生产中，将行程开关安装在预先安排的位置，当装于生产机械运动部件上的模块撞击行程开关时，行程开关的触点动作，实现电路的切换。

因此，行程开关是一种根据运动部件的行程位置而切换电路的电器，它的作用原理与按钮类似。

行程开关广泛用于各类机床和起重机械，用以控制其行程、进行终端限位保护。

在电梯的控制电路中，还利用行程开关来控制开关轿门的速度、自动开关门的限位，轿厢的上、下限位保护。

行程开关可以安装在相对静止的物体（如固定架、门框等，简称静物）上或者运动的物体（如行车、门等，简称动物）上。

当动物接近静物时，开关的连杆驱动开关的接点引起闭合的接点分断或者断开的接点闭合。

由开关接点开、合状态的改变去控制电路和机构的动作。

二、分类1.按结构分类行程开关按其结构可分为直动式、滚轮式、微动式和组合式。

1)直动式行程开关动作原理同按钮类似，所不同的是：一个是手动，另一个则由运动部件的撞块碰撞。

当外界运动部件上的撞块碰压按钮使其触头动作，当运动部件离开后，在弹簧作用下，其触头自动复位。

其结构原理如图2.1.1所示，其动作原理与按钮开关相同，但其触点的分合速度取决于生产机械的运行速度，不宜用于速度低于0.4m/min的场所。

图2.1.1直动式行程开关组成：1：推杆2&4：弹簧3：动断触点5：动合触点2)滚轮式行程开关当运动机械的挡铁(撞块)压到行程开关的滚轮上时，传动杠连同转轴一同转动，使凸轮推动撞块，当撞块碰压到一定位置时，推动微动开关快速动作。

数控铣床操作步骤1． 开电源：机床左侧面的红色旋钮，初始化到系统界面右上角显示700016并且已完全进入界面时，按下K1键启动伺服。

2． 回零：分别使X/Y/Z 轴初始化回零。

（按下RefPoint 在回零方式下，分别按住三个轴的＋方向键（不要松手），一直到显示屏上显示出类似宝马标志的图标时，三个轴分别都处于0位置才松开按键。

）特别注意：回零以后，就将工作方式改为手动方式即按下JOG 键，否则不小心在回零方式下又按了三根轴的方向键就会使回零失效。

3． 传输程序：在操作界面的主菜单（）下，选择通讯，然后按输入启动将程序从计算机传输到数控系统。

计算机端从开始－程序里启动WINPCIN 软件。

如右图所示，选择TEXTFORMAT 。

按下SendData 主菜单（）中按下程序按钮，然后用上下箭头选择发送过来的程序，再按下选择按钮，屏幕的右上方会显示文件名，然后再按打开按钮。

4． 仿真功能键，在AUTO 方式下，按下CycleStar键（屏幕右下方）执行自动仿真。

如果仿真出错，回主菜单，在诊断功能里检查X 轴、Y 轴、Z 轴伺服电机；操作面板空气开关、接触器、PLC 、 串行错误，然后修改后再上传再仿真，直到无误为止。

5．刀补：在主菜单（）中按下参数按钮，选择刀具补偿对刀，设定刀具半径为3mm，对刀后确认。

回上一级菜单，选择零点偏移，按下测量键，确定1号刀具，然后进行零点偏移值的设定。

具体操作是：将刀具在JOG方式下移动，让主轴正转起来，刀具在小进给速率下移动到工件表面原点位置（与画图的原点一致）。

然后在G54坐标系下通过按轴＋键对每一个轴的偏移量进行计算，最后确认零点偏移的值。

6．加工：在主菜单（）下按加工，在自动方式下按执行键CycleStar。

加工完毕，将工件取下打扫卫生，老师确认后方可离开。

Mastercam生成加工代码的修改步骤以下查找替换要将光标移到最前面再执行：1．首先将程序中半径R全部替换为CR=2．程序中从开始到T1M6语句前的所有内容删除，替换为SIMENS的文件头（如下所示），前面不能加空格，其中ABC123是文件名（文件名必须是两个字母开头）。
