减速器零件装配全图精编WORD版IBM SyStem OffICe room [A0816H-A0912AAAHH-GX8Q8-GNTHHJ8]减速器的工作原理减速机一般用于低转速大扭矩的传动设备，把电动机.内燃机或其它高速运转的动力通过减速机的输入轴上的齿数少的齿轮啮合输出轴上的大齿轮来达到减速的Ll的，普通的减速机也会有儿对相同原理齿轮达到理想的减速效果，大小齿轮的齿数之比，就是传动比。
减速机是通过机械传动装置来降低电机（马达）转速，而变频器是通过改变交流电频率以达到电机（马达）速度调节的Ll的。
通过变频器降低电机转速时，可以达到节能的目的。
减速机是一种相对精密的机械，使用它的Ll的是降低转速，增加转矩。
它的种类繁多，型号各异，不同种类有不同的用途。
减速器的种类繁多，按照传动类型可分为齿轮减速器、蜗杆减速器和行星齿轮减速器；按照传动级数不同可分为单级和多级减速器；按照齿轮形状可分为圆柱齿轮减速器、圆锥齿轮减速器和圆锥一圆柱齿轮减速器；按照传动的布置形式乂可分为展开式、分流式和同轴式减速器。
一级圆柱齿轮减速器是通过装在箱体内的一对啮合齿轮的转动实现减速运动的。
动力山电动机通过皮带轮传送到齿轮轴，然后通过两啮合齿轮（小齿轮带动大齿轮）传送到轴，从而实现减速之Ll的。
二、减速器的构造减速器主要山传动零件（齿轮或蜗杆等）、轴、轴承、箱体及其附件所组成。
现简要介绍一下减速器的构造。
1.齿轮、轴及轴承组合小齿轮与高速轴制成一体，即采用齿轮轴结构。
这种结构用于齿轮直径和轴的直径相差不大的场合。
大齿轮装配在低速轴上，利用平键作周向固定。
轴上零件利用轴肩、轴套和轴承盖作轴向固定。
由于齿轮啮合时有轴向分力，故两轴均采用一对圆锥滚子轴承支承，承受径向载荷和轴向载荷的复合作用。
轴承采用润滑油润滑，为防止齿轮啮合的热油直接进入轴承，在轴承与小齿轮之间，位于轴承座孔的箱体内壁处设有档油环。
为防止在轴外伸段与轴承透盖接合处箱内润滑剂漏失以及外界灰尘、异物进入箱内，在轴承透盖中装有密封元件。
减速器零件、装配全图图中减速器下箱底座面是采用两块矩形加工基面。
３．减速器的附件为了保证减速器的正常工作，除了对齿轮、轴、轴承组合和箱体的结构设计应给予足够重视外，还应考虑到为减速器润滑油池注油、排油、检查油面高度、拆装时上下箱体的精确定位、吊运等辅助零部件的合理选择和设计。
1）观察孔及其盖板为了检查传动零件的啮合情况、接触斑点、侧隙，并向箱体内注入润滑油，应在箱体的上部适当位置设置观察孔。
观察孔设在上箱顶盖能够直接观察到齿轮啮合部位的地方。
平时，观察孔的盖板用螺钉固定在箱盖上。
图中检查孔为长方形，其大小应允许将手伸入箱内以便检查齿轮啮合情况。
2）通气器减速器工作时，箱体内温度升高，气体膨胀，压力增大。
为使箱内受热膨胀的空气能自由地排出以保证箱体内外压力平衡，不致使润滑油沿分箱面和轴伸出段或其他缝隙渗漏，通常在箱体顶部装设通气器。
采用的通气器是具有垂直、水平相通气孔的通气螺塞。
通气螺塞旋紧在检查孔盖板的螺孔中。
有的通气器结构装有过滤网，用于工作环境多尘的场合，防尘效果较好。
3）轴承盖和密封装置为了固定轴系部件的轴向位置并承受轴向载荷，轴承座孔两端用轴承盖密封。
轴承盖有凸缘式和嵌入式两种。
采用的是凸缘式轴承盖．利用六角螺钉固定在箱体上。
在轴伸处的轴承盖是透盖，透盖中装有密封装置。
凸缘式轴承盖的优点是拆装、调整轴承比较方便，但和嵌入式轴承盖相比，零件数目较多，尺寸较太，外观不够平整。
4）轴承挡油环轴承稀油润滑时和干油润滑时挡油环的功能和结构都是不同的。
轴承稀油润滑时，挡油环只安装在高速齿轮轴上，其功能是防止齿轮齿侧喷出的热油进入轴承，影响轴承寿命。
当齿根圆直径大于轴承座孔径时，也可不必安装挡油环。
当轴承干油（润滑脂）润滑时，在每个轴承的靠近箱体内壁一侧都应安装挡油环，其作用是阻止箱体内的液体润滑油稀释轴承中的润滑脂。
5）定位销为了精确地加工轴承座孔，并保证每次拆装后轴承座的上下半孔始终保持加工时的位置精度，应在精加工轴承座孔前，在上箱盖和下箱座的联接凸缘上配装定位销。
技术要求1调质处理，硬度 220-240HBS
2未注倒角为 C2
3未注线性尺寸公差按 CB/T1804-m
4为主形位公差按 CB/T1184-k
滚动轴设计尚永兵复核尚永兵审核黄思铭
单位名称
华南理工大学继续教育学院教学二部滚动轴
模具名称
材料
滚动轴
总装图图号
共三张，第二张
华大继
技术要求
1调质处理，硬度为 240HBS
2未注倒角为 C2，圆角为 R5
3拔模斜度为 1：10
4未注线性尺寸公差为 GB/T1804-m 5未注形位公差按 GB/T1184-K
模数齿形角α
齿数螺旋角
齿顶高变位系数
系数
姓名材料钢
制图
尚永兵
校核尚永兵
审核
黄思铭
单位名称
华南理工大学继续教育学
院教学二部
大齿轮
模具名称
单级圆柱齿轮减速器
大齿轮
总装图图号
共三张，第三张华大继。
1611611573634332522352021302627282923322431B44222382 0.0315150 6-402120706- 130AA245毛毡1密封圈3GB/T1096备注6.减速机外表面涂灰色油漆。
5.接触斑点沿齿高不小于40％，沿齿长不小于70％。
标准材料数量名称序号08F 2调整垫片11HT1501透盖技术要求1.在装配前，所有零件用煤油清洗，滚动轴承用汽油清洗，箱体内不允许有任何杂物存在。
2.调整固定轴承时应留轴向间隙，间隙值为0.25~0.4mm 。
3.箱体内装L-CKC68工业齿轮油至规定高度。
4.减速器剖分面、各接触面及密封处均不允许漏油，剖分面允许涂以密封胶或水玻璃，不允许使用垫片。
38圆锥销B6X352GB/T118-200037键8X501GB/T109636皮封油圈1ZB70-196235外六角罗塞M20145JB/ZQ4450-198634垫圈104GB/T93-198733螺母M104GB/T6170-200032螺栓M10X454GB/T5782-200031螺栓M5X208GB/T5783-200030螺栓M6X258GB/T5783-200029通气器垫圈108F 28上箱盖透气板1Q235A 27通气器14526螺栓M6X20GB/T5783-200025螺栓M6X258GB/T5783-200024垫圈126GB/T93-198723螺母M126GB/T6170-200022螺栓M12X1106GB/T5782-20008.8级21螺栓M10X451GB/T5783-200020杆式油标M12X301JB/T7941.4-199519大齿轮挡油环21Q235A 18键16X50145GB/T109617轴承闷盖1HT15016大齿轮14515高速轴端盖21HT15014密封圈1毛毡13高速轴端盖11HT15012调整垫片2208F 11高速轴挡油环2Q235A 10小齿轮140Cr 9滚动轴承302102GB/T2768高速轴闷盖1HT1507大齿轮挡油环11Q235A6滚动轴承302102GB/T2765轴承端盖11HT1504键12X701输入功率Kw 输入转速效率η传动比i 模数m Z1Z2β14.8514600.8343208015°视图 B 比例 1 : 224161 161382157205226-30 171819A-A1243589610711131415161216 40k680H7 k650k690H750k690H7H780H7 55 40k640k630k6846047501391558550471614143738252051803253851:1“图样代号”112345678ABCDEF43218765F EDCBA批准标准化工艺审核设计第 张共 张 比例重量阶 段 标 记年 月 日签名更改文件号分区处数标记底 图 总 号旧底图总号借(通)用件登记描 图描 校 签 字 日 期零 件 代 号版本主管设计 校核减速机学号：100104021姓名:王落桐。

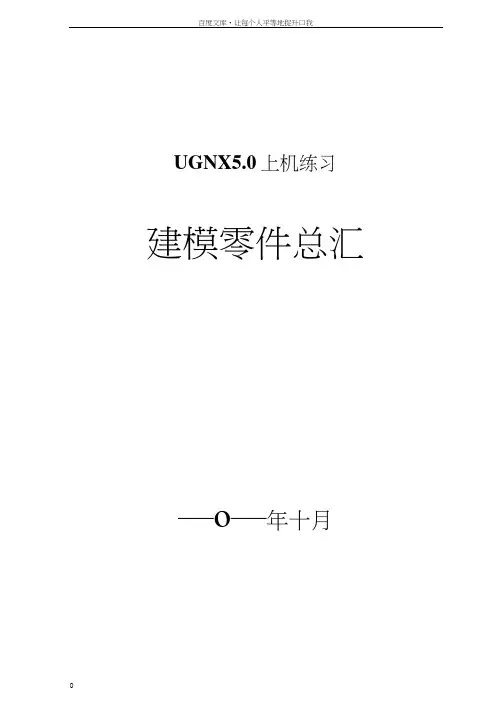

百度文库•让每个人平等地捉升口我UGNX5.0上机练习建模零件总汇—o—年十月百度文库•让每个人平等地捉升口我1上机练习1轴、齿轮轴的建模A12^5/其余0.822 ,21.616X ”34251314273心孔GB145—593.227h11A-A i技术要求轴比例件数U 科1 : 1145制图2000. 3. 8安徽工业大学审核1•未注倒角2x45。
°2 •调质HB220 〜250。
330模数m2齿数z15压力角U20 1.5X45“ 0.83XJ188、30' 30'"A疋学/ 8\L-召141.61CEE3.2B :20「1X45°I50h1054156\2-B3中心孔GB145-59技术要求1•未注倒角2x45° o2•未注圆角R3。
•齿面淬火〜30。
比例件数材料1 : 1145安徽工业大学百度文库•让每个人平等地捉升口我2上机练习2 齿轮、调整环、套筒的建模技术要求1 •未注倒角2x45。
Z 未注圆角R3。
3 •齿面淬火HRC20〜30。
齿轮比例件数材料 1 : 1 145制图2000.3.8安徽工业大学审核3h12调整环（大）比例件•数 材料2 : 11Q235-A制图审核安黴工业大学'rn IT /.I \比例|件数材料调整坏（小）2 : 1 I 1Q235-A制S审核女1丄JL —』L 3h12模数m2 齿数z55 压力角a20;G £12. 5/其余\ 10iicooS 三-A- £百度文库•让每个人平等地捉升口我3其余\7套筒比例匚件数 材料2 : 1 11Q235-A制0 安徽工业大学审核上机练习3 轴承、闷盖的建模88・9罪比例1:1ft 鑿Ji27安徽工业大学轴承206比例 件数材料1:1 . 2制图安徽工业大学审核4透盖（大）比例件数材料1 : 11Q235-A制图安徽工业大学890007闷盖（大）比例件数林料2 : 11尼龙66制图安徽工业大学上机练习464CM9E闷盖（小）比例件裁H料2 : 11尼龙66制151安徽工业大学审核3H12透盖、油封、挡油环的建模O95 coJ 1 j121 X45•:x3hl26h121Z5/其余▽51X45：OJCO6£寸0.R2co Q>导cog12. 5其余▽3h12 6h12 10 16透盖（小）比例 件数材料 2 : 11Q235-A制图安徽工业大学审弦E-「H」油封快）比例 件如材料 1:1I羊毛妆制图 安.微工业大学审核co CM3-■6£1油封（小）tt 例 件效 材 科2：11羊毛毡W 3 交徽工业大学审核挡油环比例件数材料 2 : 12 Q235-A制图安徽工业大学审te7箱盖比例 件数 材料1 : 1 1HT200制图2000.3.8安徽工业大学审核8令CMA-A104c1095c10其余11Id27 1634A28// 0.1220158±0.52-©3锥销孔与168A卜643H1212.5技术要求////CMLOK-fA24>e 2K7AlL 另离面与箱盖同时划线。
一、减速器的工作原理减速机一般用于低转速大扭矩的传动设备，把电动机.内燃机或其它高速运转的动力通过减速机的输入轴上的齿数少的齿轮啮合输出轴上的大齿轮来达到减速的目的，普通的减速机也会有几对相同原理齿轮达到理想的减速效果，大小齿轮的齿数之比，就是传动比。
减速机是通过机械传动装置来降低电机（马达）转速，而变频器是通过改变交流电频率以达到电机（马达）速度调节的目的。
通过变频器降低电机转速时，可以达到节能的目的。
减速机是一种相对精密的机械，使用它的目的是降低转速，增加转矩。
它的种类繁多，型号各异，不同种类有不同的用途。
减速器的种类繁多，按照传动类型可分为齿轮减速器、蜗杆减速器和行星齿轮减速器；按照传动级数不同可分为单级和多级减速器；按照齿轮形状可分为圆柱齿轮减速器、圆锥齿轮减速器和圆锥－圆柱齿轮减速器；按照传动的布置形式又可分为展开式、分流式和同轴式减速器。
一级圆柱齿轮减速器是通过装在箱体内的一对啮合齿轮的转动实现减速运动的。
动力由电动机通过皮带轮传送到齿轮轴，然后通过两啮合齿轮（小齿轮带动大齿轮）传送到轴，从而实现减速之目的。
..二、减速器的构造减速器主要由传动零件（齿轮或蜗杆等）、轴、轴承、箱体及其附件所组成。
现简要介绍一下减速器的构造。
1．齿轮、轴及轴承组合小齿轮与高速轴制成一体，即采用齿轮轴结构。
这种结构用于齿轮直径和轴的直径相差不大的场合。
大齿轮装配在低速轴上，利用平键作周向固定。
轴上零件利用轴肩、轴套和轴承盖作轴向固定。
由于齿轮啮合时有轴向分力，故两轴均采用一对圆锥滚子轴承支承，承受径向载荷和轴向载荷的复合作用。
轴承采用润滑油润滑，为防止齿轮啮合的热油直接进入轴承，在轴承与小齿轮之间，位于轴承座孔的箱体内壁处设有档油环。
为防止在轴外伸段与轴承透盖接合处箱内润滑剂漏失以及外界灰尘、异物进入箱内，在轴承透盖中装有密封元件。
图中采用接触式唇形密封圈，适用于环境多尘的场合。
２．箱体箱体是减速器的重要组成部件。
一、减速器的工作原理
减速机一般用于低转速大扭矩的传动设备，把电动机.内燃机或其它高速运转的动力通过减速机的输入轴上的齿数少的齿轮啮合输出轴上的大齿轮来达到减速的目的，普通的减速机也会有几对相同原理齿轮达到理想的减速效果，大小齿轮的齿数之比，就是传动比。
减速机是通过机械传动装置来降低电机（马达）转速，而变频器是通过改变交流电频率以达到电机（马达）速度调节的目的。
通过变频器降低电机转速时，可以达到节能的目的。
减速机是一种相对精密的机械，使用它的目的是降低转速，增加转矩。
它的种类繁多，型号各异，不同种类
有不同的用途。
减速器的种类繁多，按照传动类型可分为齿轮减速器、蜗杆减速器和行星齿轮减速器；按照传动级数不同可分为单级和多级减速器；按照齿轮形状可分为圆柱齿轮减速器、圆锥齿轮减速器和圆锥－圆柱齿轮减速器；按照传动的布置形式又可分为展开式、分流式和同轴式减速器。
一级圆柱齿轮减速器是通过装在箱体内的一对啮合齿轮的转动实现减速运动的。
动力由电动机通过皮带轮传送
到齿轮轴，然后通过两啮合齿轮（小齿轮带动大齿轮）传送到轴，从而实现减速之目的。
1 / 79
二、减速器的构造
减速器主要由传动零件（齿轮或蜗杆等）、轴、轴承、箱体及其附件所组成。
现简要介绍一下减速器的构造。
1．齿轮、轴及轴承组合
小齿轮与高速轴制成一体，即采用齿轮轴结构。
这种结构用于齿轮直径和轴的直径相差不大的场合。
大齿轮装配在低速轴上，利用平键作周向固定。
轴上零件利用轴肩、轴套和轴承盖作轴向固定。
由于齿轮啮合时有轴向分力，故两轴均采用一对圆锥滚子轴承支承，承受径向载荷和轴向载荷的复合作用。
轴承采用润滑油润滑，为防止齿轮啮合的热油直接进入轴承，在轴承与小齿轮之间，位于轴承座孔的箱体内壁处设有档油环。
为防止在轴外伸段与轴承透盖接合处箱内润滑剂漏失以及外界灰尘、异物进入箱内，在轴承透盖中装有密封元件。
图中采用接触式唇形密封圈，适用于环境多尘的场合。
２．箱体
箱体是减速器的重要组成部件。
它是传动零件的基座，应具有足够的强度和刚度。
箱体通常用灰铸铁铸造，对于受冲击载荷的重型减速器也可采用铸钢箱体。
单件生产的减速器，为了简化工艺，降低成本，可采用钢板焊接箱体。
箱体是由灰铸铁铸造的。
为了便于轴系部件的安装和拆卸，箱体制成沿轴心线水平剖分式。
上箱盖和下箱座用普通螺栓联接成一整体。
轴承座的联接螺栓应尽量靠近轴承座孔，而轴承座旁的凸台应具有足够的承托面，以便放置联接螺栓，并保证旋紧螺栓时需要的扳手空间。
为了保证箱体具有足够的刚度，在轴承座附近加有加强肋。
为了保证减速器安置在基座上的稳定性，并尽可能减少箱体底座平面的机械加工面积，箱体底座一般不采用完整的平面，
2 / 79
图中减速器下箱底座面是采用两块矩形加工基面。
３．减速器的附件
为了保证减速器的正常工作，除了对齿轮、轴、轴承组合和箱体的结构设计应给予足够重视外，还应考虑到为减速器润滑油池注油、排油、检查油面高度、拆装时上下箱体的精确定位、吊运等辅助零部件的合理选择和设计。
1）观察孔及其盖板
为了检查传动零件的啮合情况、接触斑点、侧隙，并向箱体内注入润滑油，应在箱体的上部适当位置设置观察孔。
观察孔设在上箱顶盖能够直接观察到齿轮啮合部位的地方。
平时，观察孔的盖板用螺钉固定在箱盖上。
图中检查孔为长方形，其大小应允许将手伸入箱内以便检查齿轮啮合情况。
2）通气器
减速器工作时，箱体内温度升高，气体膨胀，压力增大。
为使箱内受热膨胀的空气能自由地排出以保证箱体内外压力平衡，不致使润滑油沿分箱面和轴伸出段或其他缝隙渗漏，通常在箱体顶部装设通气器。
采用的通气器是具有垂直、水平相通气孔的通气螺塞。
通气螺塞旋紧在检查孔盖板的螺孔中。
有的通气器结构装有过滤网，用于工作环境多尘的场合，防尘效果较好。
3）轴承盖和密封装置
为了固定轴系部件的轴向位置并承受轴向载荷，轴承座孔两端用轴承盖密封。
轴承盖有凸缘式和嵌入式两种。
采用的是凸缘式轴承盖．利用六角螺钉固定在箱体上。
在轴伸处的轴承盖是透盖，透盖中装有密封装置。
凸缘式轴承盖的优点是拆装、调整轴承比较方便，但和嵌入式轴承盖相比，零件数目较多，尺寸较太，外观不够平整。
4）轴承挡油环
3 / 79
轴承稀油润滑时和干油润滑时挡油环的功能和结构都是不同的。
轴承稀油润滑时，挡油环只安装在高速齿轮轴上，其功能是防止齿轮齿侧喷出的热油进入轴承，影响轴承寿命。
当齿根圆直径大于轴承座孔径时，也可不必安装挡油环。
当轴承干油（润滑脂）润滑时，在每个轴承的靠近箱体内壁一侧都应安装挡油环，其作用是阻止箱体内的液体润滑油稀释轴承中的润滑脂。
5）定位销
为了精确地加工轴承座孔，并保证每次拆装后轴承座的上下半孔始终保持加工时的位置精度，应在精加工轴承座孔前，在上箱盖和下箱座的联接凸缘上配装定位销。
采用的两个定位圆锥销安置在箱体纵向两侧联结凸缘上，并呈非对称布置以加强定位效果。
6）启盖螺钉
为了加强密封效果，通常在装配时于箱体剖分面上涂以水玻璃或密封胶，因而在拆卸时往往因胶结紧而使分开困难。
为此常在箱盖联接凸缘的适当位置，加工出1～2个螺孔，旋入启盖用的圆柱端或平端的启盖螺钉，旋动启盖螺钉便可将上箱盖顶起。
7）油面指示器
为了检查减速器内油池油面的高度，以便经常保证油池内有适当的油量，一般在箱体便于观察、油面较稳定的部位，装设油面指示器。
采用的油面指示器是油标尺。
8）放油螺塞
换油时，为了排出污油和清洗剂，应在箱体底部、油池的最低位置处开设放油孔。
平时放油孔用带有细牙螺纹的螺塞堵住。
放油螺塞和箱体接合面间应加防漏用的垫圈。
4 / 79
9）油杯
滚动轴承采用润滑脂润滑时，应经常补充润滑脂。
因此箱盖轴承座上应加油杯，供注润滑脂用。
10）起吊装置
为了便于搬运，常需在箱体上设置起吊装置，如在箱体上铸出吊环或吊钩等。
箱盖设有两个吊环，下箱座铸出两个吊钩。
传动轴轴承206 内径30 外径62 壁厚16
齿轮轴轴承204 内径20 外径47 壁厚14
5 / 79
6 / 79
7 / 79
箱盖立体图8 / 79
黄石市第一技工学校9 / 79
箱盖主视放大图10 / 79
箱盖俯视放大图11 / 79
黄石市第一技工学校12 / 79
13 / 79
箱体俯视放大图14 / 79
箱体左视放大图15 / 79
箱体立体图16 / 79
黄石市第一技工学校17 / 79
黄石市第一技工学校18 / 79
黄石市第一技工学校19 / 79
黄石市第一技工学校20 / 79
黄石市第一技工学校21 / 79
黄石市第一技工学校22 / 79
黄石市第一技工学校23 / 79
黄石市第一技工学校24 / 79
黄石市第一技工学校25 / 79
黄石市第一技工学校26 / 79
黄石市第一技工学校27 / 79
黄石市第一技工学校28 / 79
黄石市第一技工学校29 / 79
黄石市第一技工学校30 / 79
黄石市第一技工学校31 / 79
黄石市第一技工学校32 / 79
黄石市第一技工学校33 / 79
黄石市第一技工学校34 / 79
黄石市第一技工学校35 / 79
36 / 79
37 / 79
1. 定方案、定比例、定图幅，画出图框
减
速
器
装
配
图
绘
制
步
骤
38 / 79
2. 根据表达方案、画主要基准线
39 / 79
3. 画主要装配干线，逐次向外扩张
(a）画出机体
40 / 79
(b）画出机盖
41 / 79
（c）画出齿轮及齿轮轴
42 / 79
（d）画出轴承、轴承端盖、挡油环、轴套、调整环及密封圈
43 / 79
（e）画出螺栓、销
44 / 79
（f）画出油塞
45 / 79
（g）画出油标
46 / 79
（h）画出视孔盖
47 / 79
4. 画出A、B、C向视图
48 / 79
5. 标注尺寸
49 / 79
6. 编件号、填写明细表、标题栏和技术要求
7. 检查、描深
50 / 79。
