特大建筑深基坑支护工程做法全解读

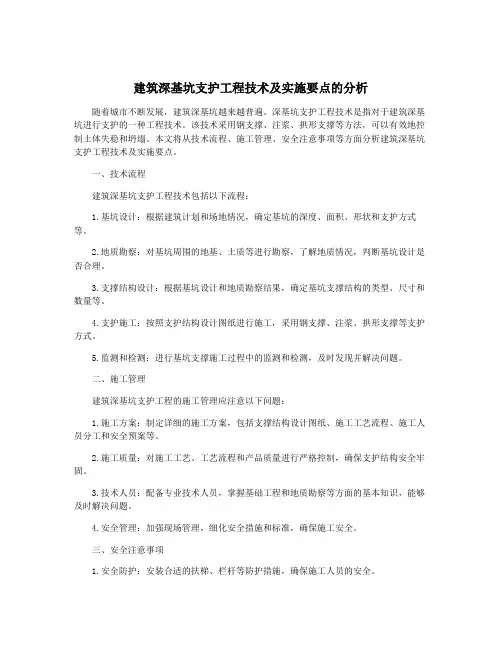

建筑深基坑支护工程技术及实施要点的分析随着城市不断发展，建筑深基坑越来越普遍。

深基坑支护工程技术是指对于建筑深基坑进行支护的一种工程技术。

该技术采用钢支撑、注浆、拱形支撑等方法，可以有效地控制土体失稳和坍塌。

本文将从技术流程、施工管理、安全注意事项等方面分析建筑深基坑支护工程技术及实施要点。

一、技术流程建筑深基坑支护工程技术包括以下流程：1.基坑设计：根据建筑计划和场地情况，确定基坑的深度、面积、形状和支护方式等。

2.地质勘察：对基坑周围的地基、土质等进行勘察，了解地质情况，判断基坑设计是否合理。

3.支撑结构设计：根据基坑设计和地质勘察结果，确定基坑支撑结构的类型、尺寸和数量等。

4.支护施工：按照支护结构设计图纸进行施工，采用钢支撑、注浆、拱形支撑等支护方式。

5.监测和检测：进行基坑支撑施工过程中的监测和检测，及时发现并解决问题。

二、施工管理建筑深基坑支护工程的施工管理应注意以下问题：1.施工方案：制定详细的施工方案，包括支撑结构设计图纸、施工工艺流程、施工人员分工和安全预案等。

2.施工质量：对施工工艺、工艺流程和产品质量进行严格控制，确保支护结构安全牢固。

3.技术人员：配备专业技术人员，掌握基础工程和地质勘察等方面的基本知识，能够及时解决问题。

4.安全管理：加强现场管理，细化安全措施和标准，确保施工安全。

三、安全注意事项1.安全防护：安装合适的扶梯、栏杆等防护措施，确保施工人员的安全。

2.气体检测：对于长时间封闭的基坑，应加强气体检测，及时排放有毒有害气体。

3.埋深处理：如果地下埋有管道、电缆等设施，应采取相应的安全措施，避免损坏。

4.安全自救：为施工人员配备安全带、头盔等个人防护用品，确保施工人员的安全。

在建筑深基坑工程的支护中，技术流程和施工管理是保证工程质量的关键。

只有加强安全管理，注意安全细节，才能顺利完成建筑深基坑支护工程。

深基坑施工支护方法、支护要点及注意要点导言在实际施工中，无论是顶管坑、埋管、基坑开挖等均涉及深基坑施工，深基坑属于危险性较大的分部分项工程。

下面整理了深基坑施工相关要点，一起来看看吧。

深基坑支护方法1.锚喷支护：包括锚喷支护、喷射混凝土支护、锚、喷联合支护及锚、喷与钢筋网联合支护。

2.排桩支护：排桩支护是指将柱列式间隔布置的钢筋混凝土挖孔、钻（冲）孔灌注桩作为主要挡土结构的一种支护形式。

柱列式间隔布置包括桩与桩之间有一定净距的疏排布置形式和桩与桩相切的密排布置形式。

3.地下连续墙：地下连续墙具有整体刚度大的特点和良好的止水防渗效果，适用于地下水位以下的软粘土和砂土等多种地层条件和复杂的施工环境，尤其是基坑底面以下有深层软土需将墙体插入的情况。

在基坑深（一般深度大于10m）、周围环境保护要求高的工程中多采用此技术。

4.桩锚支护：桩锚支护结构中预应力锚杆分为自由段和锚固段，通过施加锚杆预应力加强基坑边壁稳定性，锚杆预应力直接作用于排桩上，使基坑侧移受到限制；土钉支护结构中土钉全长锚固，通过基坑边壁侧移以部分释放土压力，并使土钉产生拉力。

深基坑支护要点1.深基坑围护须根据设计要求、深度及现场环境工程进度确定施工方案。

2.深基坑施工须解决地下水位，一般采用轻型井点抽水，使地下水位降到基坑底1m以下，须有专人负责抽水，并做好抽水记录。

3.深基坑土方开挖时，多台挖土机之间间距应大于10m，挖土由上而下，逐层进行。

4.深基坑上下应挖好阶梯或支撑靠梯，禁止踩踏支撑进行作业，坑四周应设置安全护栏。

5.人工吊运土方时应检查起吊工具是否牢靠，吊斗下面不得站人。

6.在深基坑边上侧堆放材料及移动施工机械时，应与挖土边缘保持一定距离，当土质良好时，应距离0.8m以外，高度不得超过1.5m。

7.雨季施工，坑四周地面水必须设排水措施，防止雨水及地面水流入深基坑，雨季开挖土方应在基坑标高以上留15~30cm泥土，待天晴后再开挖。

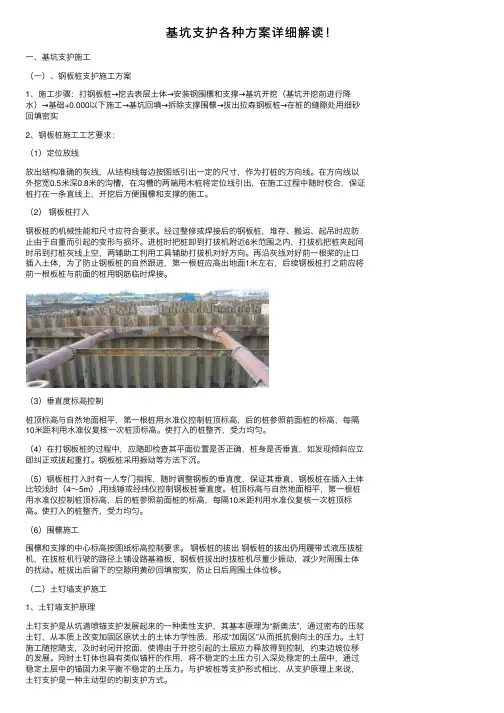

基坑⽀护各种⽅案详细解读！⼀、基坑⽀护施⼯（⼀）、钢板桩⽀护施⼯⽅案1、施⼯步骤：打钢板桩→挖去表层⼟体→安装钢围檩和⽀撑→基坑开挖（基坑开挖前进⾏降⽔）→基础+0.000以下施⼯→基坑回填→拆除⽀撑围檩→拔出拉森钢板桩→在桩的缝隙处⽤细砂回填密实2、钢板桩施⼯⼯艺要求：（1）定位放线放出结构准确的灰线，从结构线每边按图纸引出⼀定的尺⼨，作为打桩的⽅向线。

在⽅向线以外挖宽0.5⽶深0.8⽶的沟槽，在沟槽的两端⽤⽊桩将定位线引出，在施⼯过程中随时校合，保证桩打在⼀条直线上，开挖后⽅便围檩和⽀撑的施⼯。

（2）钢板桩打⼊钢板桩的机械性能和尺⼨应符合要求。

经过整修或焊接后的钢板桩，堆存、搬运、起吊时应防⽌由于⾃重⽽引起的变形与损坏。

进桩时把桩卸到打拔机附近6⽶范围之内，打拔机把桩夹起同时吊到打桩灰线上空，两辅助⼯利⽤⼯具辅助打拔机对好⽅向。

再沿灰线对好前⼀根桨的⽌⼝插⼊⼟体，为了防⽌钢板桩的⾃然跟进，第⼀根桩应⾼出地⾯1⽶左右，后续钢板桩打之前应将前⼀根板桩与前⾯的桩⽤钢筋临时焊接。

（3）垂直度标⾼控制桩顶标⾼与⾃然地⾯相平，第⼀根桩⽤⽔准仪控制桩顶标⾼，后的桩参照前⾯桩的标⾼，每隔10⽶距利⽤⽔准仪复核⼀次桩顶标⾼。

使打⼊的桩整齐，受⼒均匀。

（4）在打钢板桩的过程中，应随即检查其平⾯位置是否正确，桩⾝是否垂直，如发现倾斜应⽴即纠正或拔起重打。

钢板桩采⽤振动等⽅法下沉。

（5）钢板桩打⼊时有⼀⼈专门指挥，随时调整钢板的垂直度，保证其垂直，钢板桩在插⼊⼟体⽐较浅时（4～5m）,⽤线锤或经纬仪控制钢板桩垂直度。

桩顶标⾼与⾃然地⾯相平，第⼀根桩⽤⽔准仪控制桩顶标⾼，后的桩参照前⾯桩的标⾼，每隔10⽶距利⽤⽔准仪复核⼀次桩顶标⾼。

使打⼊的桩整齐，受⼒均匀。

（6）围檩施⼯围檩和⽀撑的中⼼标⾼按图纸标⾼控制要求。

钢板桩的拔出钢板桩的拔出仍⽤履带式液压拔桩机，在拔桩机⾏驶的路径上铺设路基箱板，钢板桩拔出时拔桩机尽量少振动，减少对周围⼟体的扰动。

深基坑支护的方法深基坑支护是指在进行深基坑开挖时，为了保护周围建筑物的安全，需要采取一系列的措施来保证基坑的稳定。

下面将介绍几种常见的深基坑支护方法。

一、土方开挖支护方法1.刚性支护法：刚性支护法主要适用于软土地层，采用硬化方式将土壤体加固，以提供足够的抗侧力。

常见的刚性支护方法包括桩墙、悬臂墙、楼板支撑和封闭墙等。

- 桩墙：在基坑边缘挖掘一排或多排钢筋混凝土桩，形成围护墙，以抵抗土体的侧压力。

- 悬臂墙：在基坑边缘设置一排或多排截面较小的悬臂桩，用于支撑土体，以防止土体塌方。

- 楼板支撑：在基坑底部设置混凝土楼板，以支撑土体，避免基坑底部发生位移。

- 封闭墙：在基坑边缘挖掘一排或多排钢筋混凝土墙，形成封闭结构，以抵抗土体的侧压力。

2.软土交通平台法：软土交通平台法适用于软土地层，通过在基坑两边或四周增加软土交通平台，以减小土体的侧压力。

- 加压排水法：通过对软土进行加压和排水处理，提高土体的强度和稳定性。

二、锚固支护法锚杆是一种常见的深基坑支护材料，其通过将钢管或钢筋混凝土锚杆埋设在地下，然后用浆液充填锚孔，在土体和锚杆之间形成黏结力，以增加土体的抗侧稳定性。

锚固支护法常见的类型包括锚杆支护、锚索支护和锚桩支护等。

- 锚杆支护：使用钢管或钢筋混凝土锚杆，将其埋设在土体内，并用浆液充填锚孔，形成黏结力，增加土体的稳定性。

- 锚索支护：使用钢缆作为锚索，通过埋设锚孔和浇筑锚孔浆液，将锚索固定在土体中，以增加土体的抗侧稳定性。

- 锚桩支护：在基坑边缘挖掘一条或多条钢筋混凝土锚桩，将其埋设在土体内，并用浆液充填锚孔，以抵抗土体的侧压力。

三、挡土墙支护法挡土墙是一种常见的深基坑支护结构，常用于大型基坑或需要长期使用的基坑。

挡土墙可以分为开挖式挡土墙和边坡式挡土墙。

- 开挖式挡土墙：在基坑边缘先进行部分开挖，然后在开挖边缘设置混凝土挡土墙，以防止土体坍塌。

- 边坡式挡土墙：在基坑边缘挖掘一坡度较小的土坡，并用支护材料加固土坡，以防止土体塌方。

基坑支护怎么做，一文全搞懂！工程热点快讯Official Account基坑支护工程是指在基坑开挖时，为了保证坑壁稳定，保护主体地下工程施工时的安全以及周围环境不受损害所采取的工程措施。

一般基坑支护形式的选取主要取决于基坑挖深、场地条件、周边环境（邻近既有建构筑物、市政道路、管线）、场地水文地质条件、项目工期要求等因素，应综合分析合理选取。

一般同等条件下支护形式的造价从低至高依次为：放坡开挖＜土钉墙（复合土钉墙）＜水泥土重力式挡墙＜型钢水泥土搅拌墙（SMW工法）＜排桩＜地墙。

一、放坡开挖图1 放坡开挖实景照1、坡率应根据土层性质、挖深确定，挖深大于4m应采用多级放坡，多级放坡应设置平台；土质条件较好的地区，应优先选用天然放坡；软土地区大面积放坡开挖的基坑，边坡表面应设置钢筋网片护坡面层；图2 多级放坡示意（注：开挖面在地下水位之下需要设置降水井）2、若开挖面在地下水位之下，坡顶和平台处应采取井点降水措施，提高坡体稳定性；坡顶设置挡水坎或排水沟，防止坑外积水流入坑内，侵蚀坡体；3、坡脚附近如有局部深坑，坡脚与局部深坑的距离应不小于2倍深坑落深，如不能保证，应按深坑的深度验算边坡稳定。

二、土钉墙（复合土钉墙）若场地条件限制无法满足大放坡开挖的需要，可采用土钉墙支护，减少放坡范围。

图 3 土钉墙实景照1、土钉形式有钢管土钉和钢筋土钉，坡面采用钢筋网片喷射混凝土面层；2、当土钉墙后存在滞水时，应在含水层部位的墙面设置泄水孔或采取其他疏水措施，减小墙背后的水压力，提高土钉墙稳定性；3、当采用预应力锚杆复合土钉墙时，预应力锚杆应采用钢绞线锚杆，且锚杆应布置在土钉墙的较上部位；当用于增强面层抵抗土压力的作用时，锚杆应布置在土压力较大及墙背土层较软弱的部位。

三、水泥土重力式挡墙图 4 水泥土重力坝实景照1、重力式挡墙形式：一般选用双轴或三轴水泥土搅拌桩，搅拌桩可按搭接施工，搭接长度控制在150mm~200mm，挡墙顶面宜设置混凝土面板；2、一般土层条件下，搅拌深度小于16m的应优先选用造价更低的双轴，超过16m的应选用三轴，遇到淤泥等软弱土层，水泥掺量适当提高；3、水泥土搅拌桩应按格栅布置，建议格栅布置形式如图所示（以双轴为例）。

深基坑支护的方法
深基坑支护是指在施工过程中，为了防止土体坍塌，保障人员和设备的安全，采取一系列的措施对基坑进行支护。

常见的深基坑支护方法有：
1. 土钉墙支护：在基坑侧壁钻孔，插入土钉，并通过钢筋网和喷混凝土等材料来加固土体，从而形成一个稳定的支撑结构。

2. 地下连续墙支护：在基坑的周边打入连续的混凝土墙体，通常采用顶墙法、割管灌注法或连续墙龙门吊法，以提供支撑和防护。

3. 钢支撑支护：使用钢板桩、槽钢、U型钢等构件，通过连续或交叉设置搭建形成一个稳定的钢支撑结构，以抵抗土体侧向和垂直力。

4. 土壤冻结支护：通过向土体注入低温冷却的冷冻液体，将周围土体冻结成为一个整体，从而形成一个冻土屏障来支护基坑。

5. 桩基支护：在基坑周边打入钢筋混凝土桩，形成一个固定的边坡或连续墙结构，以增强土体的稳定性。

6. 超前开挖法：通过提前开挖基坑旁边的土体，减小边坡高度，从而降低土体的受力，减轻支撑结构的负荷。

7. 水平内支撑法：在基坑侧壁设置水平的支撑结构，如水平杆、层分度杆等，以增加侧向稳定性。

深基坑支护方法的选择取决于工程地质条件、基坑形状和大小、周边环境等因素。

在进行施工前，应根据现场实际情况进行工程设计和安全评估，选取合适的支护方法，保障施工的安全和效益。

建筑施工中深基坑支护的施工技术建筑施工中深基坑支护是保障施工安全和施工质量的重要环节。

随着城市建设的不断发展，越来越多的建筑需要在地下进行深基坑的挖掘，因此深基坑支护技术的应用也越发重要。

深基坑支护技术包括许多方面，如支撑形式、施工工艺、材料选择等，本文将从这些方面详细介绍建筑施工中深基坑支护的施工技术。

一、支撑形式深基坑支护的支撑形式通常有土方支撑、钢支撑和混凝土支撑三种。

土方支护是指利用土方本身对基坑进行支护，如喷射混凝土墙、土钉墙等。

钢支撑则是利用钢材进行基坑支撑，如钢板桩、型钢桩等。

混凝土支护则是在基坑内设置混凝土结构来进行支护，如混凝土墙、混凝土桩等。

不同的支撑形式适用于不同的工程情况。

土方支撑适用于地质条件稳定、土壤堆积稠密的地区，由于施工工艺简单、成本低，因此在一些小型基坑支护中得到较多的应用。

钢支撑由于具有较高的抗压性能和较好的变形性能，适用于一些对支护要求较高的地区。

混凝土支护则适用于一些需要长期使用、承受重载的基坑支护工程。

二、材料选择深基坑支护的材料选择十分重要。

在土方支护中，通常选择优质的喷射混凝土和土钉材料。

喷射混凝土应具有较高的强度和密实度，以确保支撑墙具有足够的支撑能力。

土钉材料也应选用质量好、抗腐蚀的材料，以保证土钉的使用寿命。

钢支撑中，常用的材料为Q235或Q345的热轧或热镀锌钢板，具有良好的韧性和强度，能满足基坑支撑的要求。

混凝土支护中，应选用高强度混凝土和适当的搅拌料，以保证支护结构的抗压能力。

三、施工工艺基坑支护工程的施工主要包括基坑开挖、支撑设置、支撑加固和撤除等过程。

在土方支护中，喷射混凝土支撑工程的开挖应遵循“先稳固，后开挖”的原则，采用逐层开挖的方法，并利用土钉进行支护加固。

在钢支护中，通常先进行钢支撑的安装，然后根据基坑的实际情况进行加固和固定。

在混凝土支护中，应先浇筑支撑结构，然后进行混凝土的养护和强化。

在支撑加固和撤除阶段，应严格按照工程设计图纸要求，合理安排施工顺序，确保施工质量。

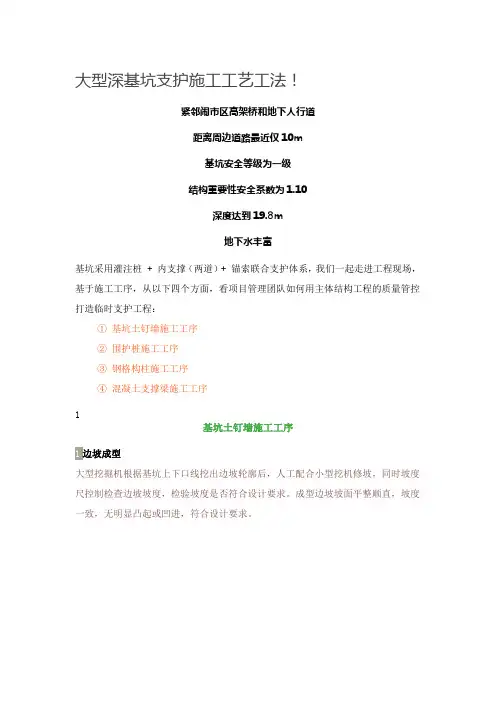

大型深基坑支护施工工艺工法！紧邻闹市区高架桥和地下人行道距离周边道路最近仅10m基坑安全等级为一级结构重要性安全系数为1.10深度达到19.8m地下水丰富基坑采用灌注桩+ 内支撑（两道）+ 锚索联合支护体系，我们一起走进工程现场，基于施工工序，从以下四个方面，看项目管理团队如何用主体结构工程的质量管控打造临时支护工程：①基坑土钉墙施工工序②围护桩施工工序③钢格构柱施工工序④混凝土支撑梁施工工序1基坑土钉墙施工工序1边坡成型大型挖掘机根据基坑上下口线挖出边坡轮廓后，人工配合小型挖机修坡，同时坡度尺控制检查边坡坡度，检验坡度是否符合设计要求。

成型边坡坡面平整顺直，坡度一致，无明显凸起或凹进，符合设计要求。

2土钉成孔土钉坡面定位后采用水平钻机干作业成孔，成孔角度15°-20°。

3土钉安装及注浆土钉成孔后及时插入钢筋土钉，现场水泥浆二次注浆，保证土钉施工质量。

4钢筋网片绑扎钢筋网片采用HPB300钢筋，φ6@250×250，接头采用绑扎连接接方式，保护层厚度30mm。

5喷射面板混凝土采用空压设备分段自下而上喷射C20细石混凝土，喷射过程做到喷射回弹量小，喷层强度高，喷射厚度80mm。

6土钉墙成型坡面平整，接缝成型质量好，阴阳角顺直。

2围护桩施工工序1检验桩孔成孔后利用盒尺和测绳检验桩径、桩深是否符合设计要求。

同时对每根桩孔进行安全防护。

2钢筋笼加工根据图纸进行钢筋笼加工，确保主筋焊缝坚固，螺旋筋间距符合要求。

3安放钢筋笼桩孔验收合格后，及时吊装钢筋笼入孔，钢筋笼入孔过程中要做到缓慢匀速，严格控制钢筋笼垂直度和桩顶标高。

钢筋笼标高控制：采用2支吊筋，吊筋长度根据孔口标高及笼顶标高计算确定，焊接在钢筋笼上部，然后悬挂固定。

4灌注混凝土围护桩隐蔽验收合格后，验算单桩混凝土方量，C30预拌混凝土现场浇筑，导管下料。

为确保桩顶混凝土强度，在桩顶标高以上加灌一定高度，高度控制在50mm。

深基坑支护工程设计全过程详解深基坑支护工程设计一般要经历设计前的准备工作、方案设计、施工图设计等阶段，下面结合自己的几年的工作经历写几点体会。

一、设计前的准备工作1、收集相关资料接到一项设计任务后，首先要做的工作就是收集相关资料，包括场地现状地形图、地质勘察报告、建筑总平面图、地下室平面（剖面）图、建筑基础及基础底板结构图，周边若有建（构）筑物或地下管线的还要收集场地周边建（构）筑物的地基基础图纸（包括基础形式、埋深、平面布置等）和地下管线的图纸。

收集到上述资料后，应认真理解、消化有关图纸，并做好以下几件事情：（1）确定基坑底开挖标高，初步了解基坑各侧的开挖深度；（2）重点关注地下室外墙与场地红线的相对位置关系，以确定有无放坡空间的可能；（3）阅读地质勘察报告，掌握整个场地大致地质分布情况，重点关注有无砂（砾）层、软弱土层及基岩深度，若有砂（砾）层、软弱土层等，查看其土层描述及标贯击数情况，初步掌握其岩土力学性质。

（4）根据管线资料，了解管线分布情况，尤其分布在1.5~2.0倍坑深范围内的管线分布情况。

2、踏勘现场踏勘现场是进行基坑工程设计很重要的一步现场工作，很多年轻的同志不以为然，认为坐在办公室看场地地形图就可以了，其实这是错误的。

只有亲自踏勘现场，才能充分了解现场情况，做到了然于胸，在后面确定支护设计方案时才能抓住重点，做到有的放矢。

那么踏勘现场时要注意哪些方面呢：（1）前面通过资料收集已初步掌握场地红线的与地下室外墙的距离管线，踏勘现场时应重点关注，现场确认有无放坡的可能以及放坡的大概坡率及空间。

（2）沿着场地红线察看一周，看周边建（构）筑物的情况以及与红线的大致位置关系，增加感性认识，察看时应重点关注周边建（构）筑物的结构形式（是框架结构还是砖砌结构、楼层高度）、建筑物墙体有无旧裂缝、建筑物现在的使用情况及周边地面有无裂缝、下沉等现象，同时察看周边地下管线情况，看看还有没有其它遗漏的重要管线，有的话应及时通知业主进行补测。

深基坑的支护方法深基坑是指超过10米深度的建筑基坑，由于其深度较大，对于支护措施的要求也相对较高。

深基坑的支护方法包括土方支护、地下连续墙支护、锚杆支护和降水封围等措施。

下面将详细介绍这些支护方法。

一、土方支护土方支护是指通过土方边坡来围护基坑，从而保证其稳定。

常见的土方支护方法有边坡支撑、折叠支撑和增强支护。

1. 边坡支撑：采用简单支架式的支撑结构，如构造边坡土方支护、平行支承边坡土方支护和桩截边坡土方支护。

该方法适用于黏土和粉质土等易于崩塌的土层。

2. 折叠支撑：采用断面为折叠板的支撑结构，使土方支撑结构能够承受较大的土压力。

该方法适用于具有较大表面激活压力和内聚力的粘性土。

3. 增强支护：采用增强土体强度的方法进行支护，如使用土钉、排桩和土体冻结等。

这些方法能够提高土体的稳定性和承载力，满足深基坑的要求。

二、地下连续墙支护地下连续墙是指通过在基坑四周设置连续的墙壁来支撑土体，保持基坑的稳定。

根据结构形式的不同，地下连续墙可以分为钢筋混凝土连续墙、钢板桩连续墙和预制挡墙等。

1. 钢筋混凝土连续墙：利用钢筋混凝土墙壁来支撑土体，具有强度高、稳定性好的特点，适用于土层较软的情况。

2. 钢板桩连续墙：采用钢板桩来构成连续的墙体，具有施工方便、成本较低的特点。

适用于土层较深和地下水位较高的情况。

3. 预制挡墙：采用预制混凝土板构成的连续墙壁，具有施工速度快、质量好的特点。

适用于土层坚硬且地下设施较多的情况。

三、锚杆支护锚杆支护是通过将锚杆固定在深基坑周围的土体中，以提供侧向支撑和防止土体坍塌。

锚杆支护具有施工简单、成本较低的优点。

根据构造形式的不同，锚杆支护可以分为拉拔式锚杆和背钢筋锚杆。

1. 拉拔式锚杆：将锚杆斜拉于基坑外面的土体中，形成一个三角稳定体系。

适用于土层较软和边坡较高的情况。

2. 背钢筋锚杆：将钢筋埋入土体中，通过与土体的摩擦力来提供支撑。

适用于土层较硬和边坡较低的情况。

四、降水封围深基坑施工过程中，地下水的渗流和压力会对基坑造成一定的影响，因此需要进行降水封围。
