光源和光发送机

第一章：光纤通讯1、什么是光纤通讯光纤通讯及系统的构成光纤通讯使用光导纤维作为传输光波信号的通讯方式。

光纤通讯系统往常由电发射机、光发射机、光接收机、电接收机和由光纤构成的光缆等构成。

2、什么事光通讯光通讯就是以光波为载波的通讯。

3、光纤通讯的长处①传输频带宽，通讯容量大。

② 传输衰减小，传输距离长。

③ 抗电磁扰乱，传输质量好。

④ 体积小、重量轻、便于施工。

⑤ 原资料丰富，节俭有色金属，有益于环保4、光纤通讯的工作波长光源：近红外区波长：—μm频次：167—375THz5 、 WDM是指什么DWDM指什么WDM：波分复用DWDM：密集波分复用6、光纤从资料上能够分为哪几种从资料上分为石英光纤、多组份玻璃光纤、氟化物光纤、塑料光纤等7、光纤活动连结器从连结方式来看分为哪几种常有的插针端面有哪几种PC、 APC、 SPC（球面、斜面、超级抛光端面呈球面的物理接触）8、按缆芯构造分，光缆分为哪几种层绞式、单位式、骨架式、带状式9、光芒的制造分哪几个步骤I资料准备与提纯II制棒III拉丝、涂覆IV塑套此中制棒分为：（ 1） MCVD改良的化学气相积淀法（2）PCVD等离子化学气相积淀法10 、按资料光纤分几种同611、无源器件的种类连结器、分路器与耦合器、衰减器、隔绝器、滤波器、波分复用器、光开关和调制器等第二章：光纤通讯的物理学基础1、经过哪些现象能够证明光拥有颠簸性光的颠簸性能够从光的干涉、光的衍射和光的偏振等现象证明2、什么叫光电效应光电效应拥有哪些试验规律因为光的照耀使电子从金属中溢出的现象称为光电效应⑴每种金属都有一个确立的截止频次γ0，当入射光的频次低于γ 0时，无论入射光多强，照耀时间多长，都不可以从金属中开释出电子。

⑵关于频次高于γ 0的入射光，从金属中开释出的电子的最大动能与入射光的强度没关，只与光的频次相关。

频次越高开释出的电子的动能就越大。

⑶关于频次高于γ 0的入射光，即便入射光特别轻微，照耀后也能立刻开释出电子。

光纤通信复习（各章复习要点）光纤通信复习（各章复习要点）第⼀章光纤的基本理论1、光纤的结构以及各部分所⽤材料成分2、光纤的种类3、光纤的数值孔径与相对折射率差4、光纤的⾊散5、渐变光纤6、单模光纤的带宽计算7、光纤的损耗谱8、多模光纤归⼀化频率，模的数量第⼆章光源和光发射机1、光纤通信中的光源2、LD的P-I曲线，测量Ith做法3、半导体激光器的有源区4、激光器的输出功率与温度关系5、激光器的发射中⼼波长与温度的关系6、发光⼆极管⼀般采⽤的结构7、光源的调制8、从阶跃响应的瞬态分析⼊⼿，对LD数字调制过程出现的电光延迟和张弛振荡的瞬态性质分析（p76）9、曼彻斯特码10、DFB激光器第三章光接收机1、光接收机的主要性能指标2、光接收机主要包括光电变换、放⼤、均衡和再⽣等部分3、光电检测器的两种类型4、光电⼆极管利⽤PN结的什么效应第四章光纤通信系统1、光纤通信系统及其⽹管OAM2、SDH系统3、再⽣段距离的设计分两种情况4、EDFA第五章⽆源光器件和WDM1、⼏个常⽤性能参数2、波分复⽤器的复⽤信道的参考频率和最⼩间隔3、啁啾光纤光栅4、光环形器的各组成部分的功能及⼯作原理其他1、光孤⼦2、中英⽂全称：DWDM 、EDFA 、OADM 、SDH 、SOA第⼀章习题⼀、单选题1、阶跃光纤中的传输模式是靠光射线在纤芯和包层的界⾯上（B）⽽是能量集中在芯⼦之中传输。

A、半反射B、全反射C、全折射D、半折射2、多模渐变折射率光纤纤芯中的折射率是（A）的。

A、连续变化B、恒定不变C、间断变换D、基本不变3、⽬前，光纤在（B）nm处的损耗可以做到0.2dB/nm左右，接近光纤损耗的理论极限值。

A、1050B、1550C、2050D、25504、普通⽯英光纤在波长（A）nm附近波导⾊散与材料⾊散可以相互抵消，使⼆者总的⾊散为零。

A、1310B、2310C、3310D、43105、⾮零⾊散位移单模光纤也称为（D）光纤，是为适应波分复⽤传输系统设计和制造的新型光纤。

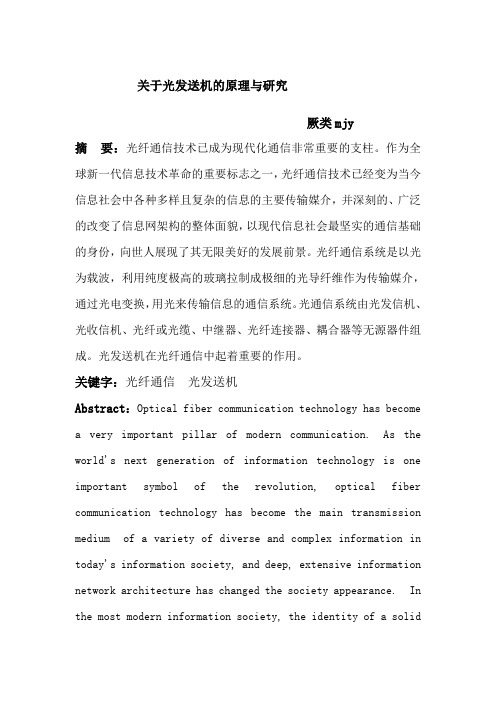

关于光发送机的原理与研究厥类mjy摘要：光纤通信技术已成为现代化通信非常重要的支柱。

作为全球新一代信息技术革命的重要标志之一，光纤通信技术已经变为当今信息社会中各种多样且复杂的信息的主要传输媒介，并深刻的、广泛的改变了信息网架构的整体面貌，以现代信息社会最坚实的通信基础的身份，向世人展现了其无限美好的发展前景。

光纤通信系统是以光为载波，利用纯度极高的玻璃拉制成极细的光导纤维作为传输媒介，通过光电变换，用光来传输信息的通信系统。

光通信系统由光发信机、光收信机、光纤或光缆、中继器、光纤连接器、耦合器等无源器件组成。

光发送机在光纤通信中起着重要的作用。

关键字：光纤通信光发送机Abstract：Optical fiber communication technology has become a very important pillar of modern communication. As the world's next generation of information technology is one important symbol of the revolution, optical fiber communication technology has become the main transmission medium of a variety of diverse and complex information in today's information society, and deep, extensive information network architecture has changed the society appearance. In the most modern information society, the identity of a solidcommunications infrastructure shows the infinitely bright prospects for the world’s development. Optical fiber communication system is based on the carrier, the use of high purity made of very fine glass optical fiber drawing as a transmission medium through photoelectric conversion, using light to transmit information. Optical communication system consists of optical transmitter, optical element beam, optical fiber, optic cable, repeaters, fiber optic connectors, couplers and other passive components. Optical transmitter in optical fiber communication plays an important role. Keywords:optical transmitter optical fiber communication system引言光纤通信技术已成为现代化通信非常重要的支柱。

全书习题参考答案第1章概述1.1 填空题（1）光导纤维（2）掺铒光纤放大器(EDFA) 波分复用(WDM) 非零色散光纤(NIDSF) 光电集成(OEIC)（3）0.85µm 1.31µm 1.55µm 近红外（4）光发送机 光接收机 光纤链路（5）光纤 C=BW×log2(1+SNR) 信道带宽（6）大 大（7）带宽利用系数（8）可重构性可扩展性透明性兼容性完整性生存性1.2 解：利用光导纤维传输光波信号的通信方式称为光纤通信。

即以光波为载频，以光纤为传输介质的通信方式称为光纤通信。

1.3 解：（1）传输频带宽，通信容量大（2）传输距离长（3）抗电磁干扰能力强，无串音（4）抗腐蚀、耐酸碱（5）重量轻，安全，易敷设（6）保密性强(7) 原料资源丰富1.4 解：在光纤通信系统中，最基本的三个组成部分是光发送机、光接收机和光纤链路。

光发送机由电接口、驱动电路和光源组件组成。

其作用是将电信号转换为光信号，并将生成的光信号注入光纤。

光接收机是由光检测器组件、放大电路和电接口组成。

其作用是将光纤送来的光信号还原成原始的电信号。

光纤链路由光纤光缆、光纤光缆线路(接续)盒、光缆终端盒、光纤连接器和中继器等构成。

光纤光缆用于传输光波信息。

中继器主要用于补偿信号由于长距离传送所损失的能量。

光缆线路盒：将光缆连接起来。

光缆终端盒：将光缆从户外引入到室内，将光缆中的光纤从光缆中分出来。

光纤连接器：连接光纤跳线与光缆中的光纤。

1.5解：“掺铒光纤放大器(EDFA)+波分复用(WDM)+非零色散光纤(NIDSF)+光电集成(OEIC)”正成为国际上光纤通信的主要发展方向。

1.6 解：第一阶段（1966~1976年），实现了短波长（0.85µm）、低速（45或34 Mb/s）多模光纤通信系统，无中继传输距离约10km。

第二阶段（1976~1986年），光纤以多模发展到单模，工作波长以短波（0.85um）发展到长波长，实现了波长为1.31µm、传输速率为140~165Mb/s的单模光纤通信系统，无中继传输距离为50~100km。

典型的光通信系统主要由光源、光纤、光发送机和光接收机组成。

1. 光源：是光波产生的根源。

2. 光纤：是传输光波的导体。

3. 光发送机：功能是产生光束，将电信号转变成光信号，再把光信号导入光纤。

4. 光接收机：负责接收从光纤上传输的光信号，并将它转变成电信号，经解码后再作相应处理。

此外，光通信系统还包括一些光互联与光信号处理器件，如光纤跳线、光耦合器、光分束器、光放大器、再生中继器等。

以上信息仅供参考，建议咨询专业人士获取更准确的信息。

光纤技术基础复习提纲1 概论1、光纤通信的主要优点是什么?1频带宽、传输容量⼤；2损耗⼩、中继距离长；3重量轻、体积⼩；4抗电磁⼲扰性能好；5泄漏⼩、保密性好；6节约⾦属材料，有利于资源合理使⽤。

2、光纤通信系统有哪⼏个基本组成部分？点对点光纤通信系统通常由光发射机、光纤、光中继器和光接收机四部分组成3、什么是NRZ 和RZ 码？NR Z ：⾮归零码 RZ ：归零码NRZ 码的信号带宽仅为RZ 的⼀半NRZ 的占空⽐等于1，RZ 的占空⽐⼩于或等于0.52 光纤和光缆1、⽤光线光学⽅法简述光纤的导光原理。

光波从折射率较⼤的介质⼊射到折射率较⼩的介质时，当⼊射⾓⼤于临界⾓时，在边界处发⽣全反射。

2、光纤的种类有哪些？什么叫多模光纤？什么叫单模光纤？它们的尺⼨及使⽤场合有什么不同？多模光纤有哪两种？单模光纤⼜有哪⼏种？种类：按折射率分布的变化来分为阶跃光纤和渐变折射率光纤；按其中传播的光波模式数量分为单模光纤和多模光纤。

多模单模：如果光纤只⽀持⼀个传导模式，则称该光纤为单模光纤。

⽀持多个传导模式的光纤称为多模光纤尺⼨：单模光纤芯径⼩（10um 左右），多模光纤芯径⼤（62.5um 或50u m ）。

单模光纤传输适合⾼速⼤容量长距离传输。

多模光纤适⽤于低速短距离传输。

多模光纤有阶跃多模光纤和渐变多模光纤。

单模光纤有G.652光纤、G .653光纤、G .654光纤、G.655光纤、全波光纤和⾊散补偿光纤3、光纤数值孔径的定义是什么？其物理意义是什么？⽤数值孔径NA 表⽰光线的最⼤⼊射⾓θmax ；θsin 0n NA =max=fd 2 221121221211(2),2n n n n NA n n n --=??=≈ NA 表⽰光纤接收和传输光的能⼒。

NA(或θmax)越⼤，光纤接收光的能⼒越强，从光源到光纤的耦合效率越⾼，纤芯对光能量的束缚越强，光纤抗弯曲性能越好。

但NA越⼤，经光纤传输后产⽣的输出信号展宽越⼤，因⽽限制了信息传输容量。

《光纤通信》的复习要点《光纤通信》课程复习要点和重点浙江传媒学院陈柏年（2014年6⽉）第⼀章概述1、光纤通信：以光波作为信号载体，以光纤作为传输媒介的通信⽅式。

2、光纤通信发展历程：（1）光纤模式：从多模发展到单模；（2）⼯作波长：从短波长到长波长；（3）传输速率：从低速到⾼速；（4）光纤价格：不断下降；（5）应⽤范围：不断扩⼤。

3、光纤通信系统基本组成：（1）光纤，（2）光发送器，（3）光接收器，（4）光中继器，（5）适当的接⼝设备。

第⼆章光纤光缆⼀、光纤（Fibel）1、光纤三层结构：（1）纤芯（core），（2）包层（coating），（3）涂覆层（jacket）。

2、各类光纤的缩写和概念：SIF（突变型折射率光纤），GIF（渐变折射率光纤）；DFF（⾊散平坦光纤）、DSF（⾊散移位光纤）；MMF（多模光纤），SMF（单模光纤）；松套光纤，紧套光纤。

⼆、光的两种传输理论（⼀）光的射线传输理论1、光纤的⼏何导光原理：光纤是利⽤光的全反射特性导光；纤芯折射率必须⼤于包层折射率，但相差不⼤。

2、突变型折射率多模光纤主要参数：★（1）光纤的临界⾓θc：只有在半锥⾓为θ≤θc的圆锥内的光束才能在光纤中传播。

★（2）数值孔径NA：⼊射媒质折射率与最⼤⼊射⾓（临界⾓）的正弦值之积。

与纤芯与包层直径⽆关，只与两者的相对折射率差有关。

它表⽰光纤接收和传输光的能⼒。

（3）光纤的时延差Δτ：时延差⼤，则造成脉冲展宽和信号畸变，影响光纤的容量，模间⾊散增⼤。

3、渐变型折射率多模光纤主要参数：（1）⾃聚焦效应：如果折射率分布恰当，有可能使不同⾓度⼊射的全部光线以同样的轴向速度在光纤中传输，同时达到光纤轴上的某点，即所有光线都有相同的空间周期。

（2）光纤的时延差Δτ：⽐突变型光纤要⼩，减⼩脉冲展宽，增加传输带宽。

（⼆）光纤波动传输理论★1、光纤模式：⼀个满⾜电磁场⽅程和边界条件的电磁场结构。

表⽰光纤中电磁场（传导模）沿光纤横截⾯的场形分布和沿光纤纵向的传播速度。

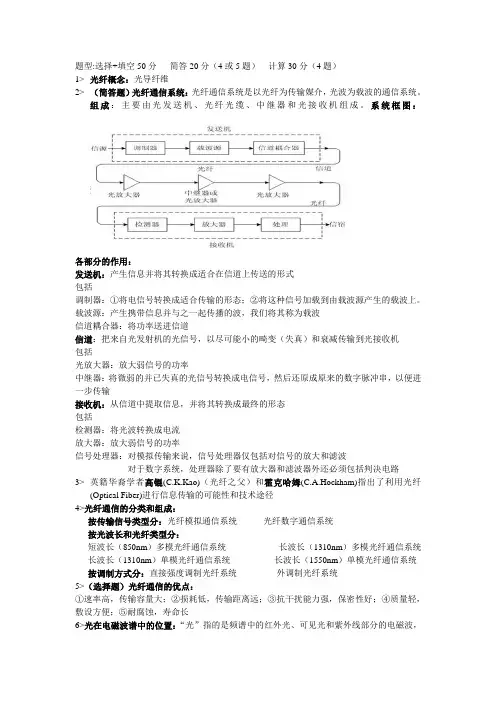

题型:选择+填空50分简答20分（4或5题）计算30分（4题）1>光纤概念：光导纤维2>（简答题）光纤通信系统：光纤通信系统是以光纤为传输媒介，光波为载波的通信系统。

组成：主要由光发送机、光纤光缆、中继器和光接收机组成。

系统框图：各部分的作用：发送机：产生信息并将其转换成适合在信道上传送的形式包括调制器：①将电信号转换成适合传输的形态；②将这种信号加载到由载波源产生的载波上。

载波源：产生携带信息并与之一起传播的波，我们将其称为载波信道耦合器：将功率送进信道信道：把来自光发射机的光信号，以尽可能小的畸变（失真）和衰减传输到光接收机包括光放大器：放大弱信号的功率中继器：将微弱的并已失真的光信号转换成电信号，然后还原成原来的数字脉冲串，以便进一步传输接收机：从信道中提取信息，并将其转换成最终的形态包括检测器：将光波转换成电流放大器：放大弱信号的功率信号处理器：对模拟传输来说，信号处理器仅包括对信号的放大和滤波对于数字系统，处理器除了要有放大器和滤波器外还必须包括判决电路3>英籍华裔学者高锟(C.K.Kao)（光纤之父）和霍克哈姆(C.A.Hockham)指出了利用光纤(Optical Fiber)进行信息传输的可能性和技术途径4>光纤通信的分类和组成：按传输信号类型分：光纤模拟通信系统光纤数字通信系统按光波长和光纤类型分：短波长（850nm）多模光纤通信系统长波长（1310nm）多模光纤通信系统长波长（1310nm）单模光纤通信系统长波长（1550nm）单模光纤通信系统按调制方式分：直接强度调制光纤系统外调制光纤系统5>（选择题）光纤通信的优点：①速率高，传输容量大；②损耗低，传输距离远；③抗干扰能力强，保密性好；④质量轻，敷设方便；⑤耐腐蚀，寿命长6>光在电磁波谱中的位置：“光”指的是频谱中的红外光、可见光和紫外线部分的电磁波，光纤通信使用的是近红外线波段，因为光纤通信中波长范围0.8μm~1.8μm1>光纤的结构：纤芯、包层、涂覆层传输原理：全反射分类：按光纤的制造材料不同：石英光纤塑料光纤。
