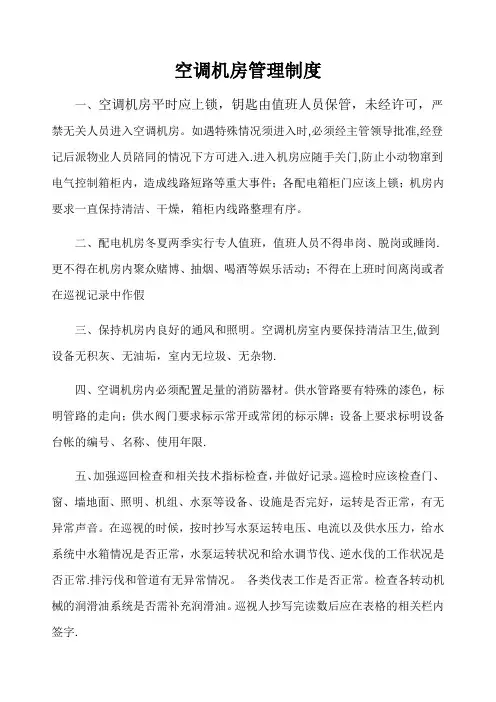

空调机房管理制度一、空调机房平时应上锁，钥匙由值班人员保管，未经许可，严禁无关人员进入空调机房。
如遇特殊情况须进入时,必须经主管领导批准,经登记后派物业人员陪同的情况下方可进入.进入机房应随手关门,防止小动物窜到电气控制箱柜内，造成线路短路等重大事件；各配电箱柜门应该上锁；机房内要求一直保持清洁、干燥，箱柜内线路整理有序。
二、配电机房冬夏两季实行专人值班，值班人员不得串岗、脱岗或睡岗.更不得在机房内聚众赌博、抽烟、喝酒等娱乐活动；不得在上班时间离岗或者在巡视记录中作假三、保持机房内良好的通风和照明。
空调机房室内要保持清洁卫生,做到设备无积灰、无油垢，室内无垃圾、无杂物.四、空调机房内必须配置足量的消防器材。
供水管路要有特殊的漆色，标明管路的走向；供水阀门要求标示常开或常闭的标示牌；设备上要求标明设备台帐的编号、名称、使用年限.五、加强巡回检查和相关技术指标检查，并做好记录。
巡检时应该检查门、窗、墙地面、照明、机组、水泵等设备、设施是否完好，运转是否正常，有无异常声音。
在巡视的时候，按时抄写水泵运转电压、电流以及供水压力，给水系统中水箱情况是否正常，水泵运转状况和给水调节伐、逆水伐的工作状况是否正常.排污伐和管道有无异常情况。
各类伐表工作是否正常。
检查各转动机械的润滑油系统是否需补充润滑油。
巡视人抄写完读数后应在表格的相关栏内签字.六、及时掌握供热供冷技术数据,并做好记录。
如遇紧急情况及时与相关单位联系，做出妥善处理，并向有关领导汇报。
七、值班人员要求具备给排水、电气等暖通空调方面的专业知识并经培训后持证上岗.加强对各类设备的日常维修和定期保养，严格执行制冷（暖）机组的开启操作程序。
八、严格交接班制度：（1)接班人员应提前15分钟到岗，并认真查阅前班运行记录。
（2）交班人员应保持设备、场地清洁.（3)接班人员未到之前，当班人不得离岗。
（4)交班时应保持工具齐全、清洁，严格交接班程序，接班后如发现工具丢失、损坏，由当班人员负责。

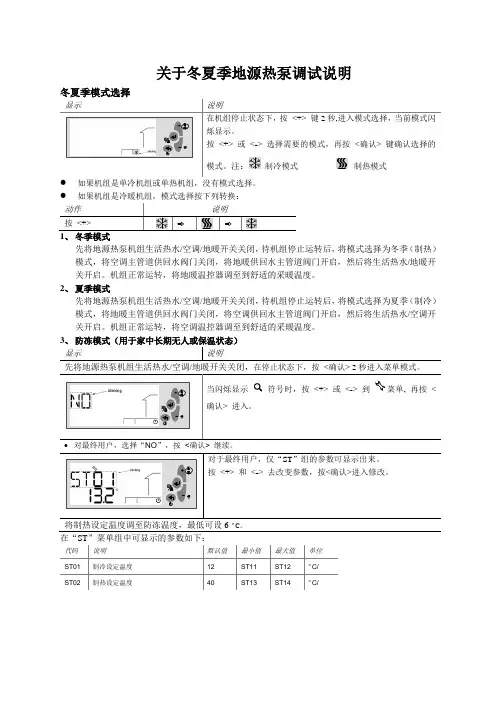

关于冬夏季地源热泵调试说明
.
如果机组是单冷机组或单热机组，没有模式选择。
●如果机组是冷暖机组，模式选择按下列转换：
1、冬季模式
先将地源热泵机组生活热水/空调/地暖开关关闭，待机组停止运转后，将模式选择为冬季（制热）模式，将空调主管道供回水阀门关闭，将地暖供回水主管道阀门开启，然后将生活热水/地暖开关开启。
机组正常运转，将地暖温控器调至到舒适的采暖温度。
2、夏季模式
先将地源热泵机组生活热水/空调/地暖开关关闭，待机组停止运转后，将模式选择为夏季（制冷）模式，将地暖主管道供回水阀门关闭，将空调供回水主管道阀门开启，然后将生活热水/空调开关开启。
机组正常运转，将空调温控器调至到舒适的采暖温度。
在停止状态下，按<确认> 2秒进入菜单模式。
.
对最终用户，选择“NO”，按
.
将制热设定温度调至防冻温度，最低可设ºC。
在“ST”菜单组中可显示的参数如下：。

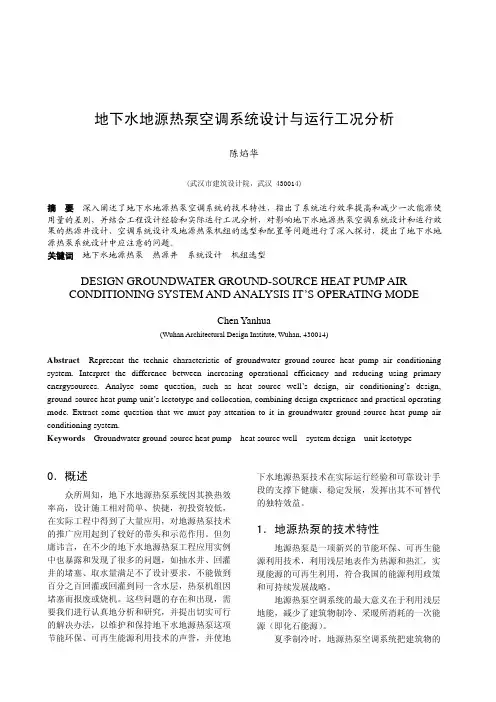

地下水地源热泵空调系统设计与运行工况分析陈焰华(武汉市建筑设计院，武汉 430014)摘要深入阐述了地下水地源热泵空调系统的技术特性，指出了系统运行效率提高和减少一次能源使用量的差别，并结合工程设计经验和实际运行工况分析，对影响地下水地源热泵空调系统设计和运行效果的热源井设计、空调系统设计及地源热泵机组的选型和配置等问题进行了深入探讨，提出了地下水地源热泵系统设计中应注意的问题。
关键词地下水地源热泵 热源井 系统设计 机组选型DESIGN GROUNDWATER GROUND-SOURCE HEAT PUMP AIRCONDITIONING SYSTEM AND ANALYSIS IT’S OPERATING MODEChen Yanhua(Wuhan Architectural Design Institute, Wuhan, 430014)Abstract Represent the technic characteristic of groundwater ground-source heat pump air conditioning system. Interpret the difference between increasing operational efficiency and reducing using primary energysources. Analyse some question, such as heat source well’s design, air conditioning’s design, ground-source heat pump unit’s lectotype and collocation, combining design experience and practical operating mode. Extract some question that we must pay attention to it in groundwater ground-source heat pump air conditioning system.Keywords Groundwater ground-source heat pump heat source well system design unit lectotype0．概述众所周知，地下水地源热泵系统因其换热效率高，设计施工相对简单、快捷，初投资较低，在实际工程中得到了大量应用，对地源热泵技术的推广应用起到了较好的带头和示范作用。

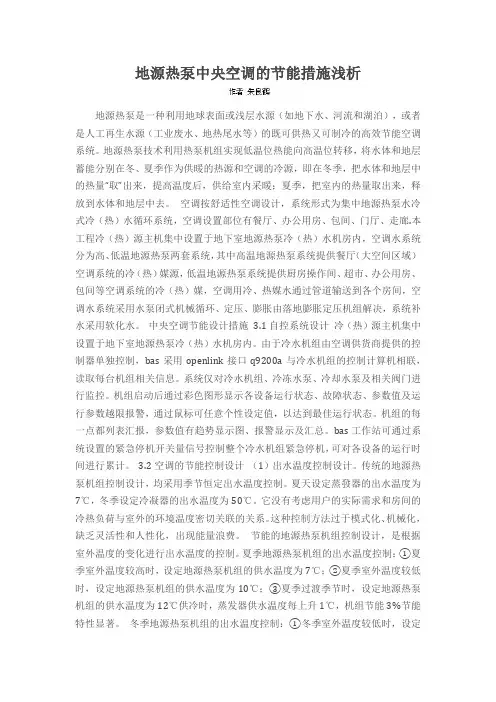

地源热泵中央空调的节能措施浅析地源热泵是一种利用地球表面或浅层水源（如地下水、河流和湖泊），或者是人工再生水源（工业废水、地热尾水等）的既可供热又可制冷的高效节能空调系统。
地源热泵技术利用热泵机组实现低温位热能向高温位转移，将水体和地层蓄能分别在冬、夏季作为供暖的热源和空调的冷源，即在冬季，把水体和地层中的热量“取”出来，提高温度后，供给室内采暖；夏季，把室内的热量取出来，释放到水体和地层中去。
空调按舒适性空调设计，系统形式为集中地源热泵水冷式冷（热）水循环系统，空调设置部位有餐厅、办公用房、包间、门厅、走廊.本工程冷（热）源主机集中设置于地下室地源热泵冷（热）水机房内，空调水系统分为高、低温地源热泵两套系统，其中高温地源热泵系统提供餐厅（大空间区域）空调系统的冷（热）媒源，低温地源热泵系统提供厨房操作间、超市、办公用房、包间等空调系统的冷（热）媒，空调用冷、热媒水通过管道输送到各个房间，空调水系统采用水泵闭式机械循环、定压、膨胀由落地膨胀定压机组解决，系统补水采用软化水。
中央空调节能设计措施 3.1自控系统设计冷（热）源主机集中设置于地下室地源热泵冷（热）水机房内。
由于冷水机组由空调供货商提供的控制器单独控制，bas采用openlink接口q9200a与冷水机组的控制计算机相联，读取每台机组相关信息。
系统仅对冷水机组、冷冻水泵、冷却水泵及相关阀门进行监控。
机组启动后通过彩色图形显示各设备运行状态、故障状态、参数值及运行参数越限报警，通过鼠标可任意个性设定值，以达到最佳运行状态。
机组的每一点都列表汇报，参数值有趋势显示图、报警显示及汇总。
bas工作站可通过系统设置的紧急停机开关量信号控制整个冷水机组紧急停机，可对各设备的运行时间进行累计。
3.2空调的节能控制设计（1）出水温度控制设计。
传统的地源热泵机组控制设计，均采用季节恒定出水温度控制。
夏天设定蒸發器的出水温度为7℃，冬季设定冷凝器的出水温度为50℃。

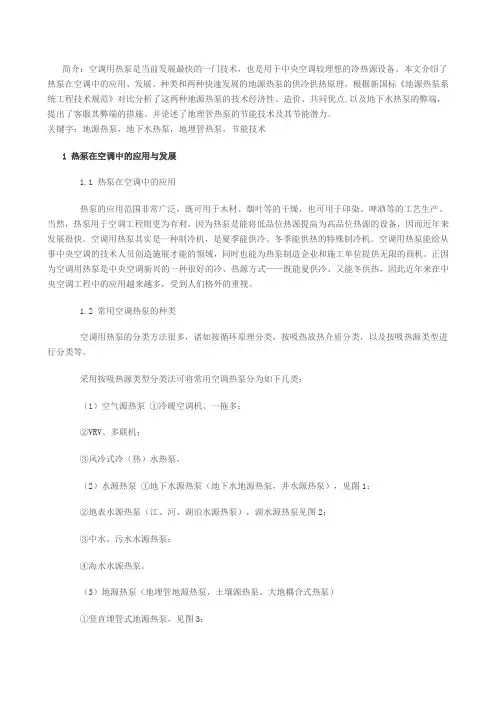

简介：空调用热泵是当前发展最快的一门技术，也是用于中央空调较理想的冷热源设备。
本文介绍了热泵在空调中的应用、发展、种类和两种快速发展的地源热泵的供冷供热原理，根据新国标《地源热泵系统工程技术规范》对比分析了这两种地源热泵的技术经济性、造价、共同优点,以及地下水热泵的弊端，提出了客服其弊端的措施。
并论述了地理管热泵的节能技术及其节能潜力。
关键字：地源热泵，地下水热泵，地埋管热泵，节能技术1 热泵在空调中的应用与发展1.1 热泵在空调中的应用热泵的应用范围非常广泛，既可用于木材、烟叶等的干燥，也可用于印染、啤酒等的工艺生产。
当然，热泵用于空调工程则更为有利。
因为热泵是能将低品位热源提高为高品位热源的设备，因而近年来发展很快。
空调用热泵其实是一种制冷机，是夏季能供冷、冬季能供热的特殊制冷机。
空调用热泵能给从事中央空调的技术人员创造施展才能的领域，同时也能为热泵制造企业和施工单位提供无限的商机。
正因为空调用热泵是中央空调新兴的一种很好的冷、热源方式——既能夏供冷、又能冬供热，因此近年来在中央空调工程中的应用越来越多，受到人们格外的重视。
1.2 常用空调热泵的种类空调用热泵的分类方法很多，诸如按循环原理分类，按吸热放热介质分类，以及按吸热源类型进行分类等。
采用按吸热源类型分类法可将常用空调热泵分为如下几类：（1）空气源热泵①冷暖空调机、一拖多；②VRV、多联机；③风冷式冷（热）水热泵。
（2）水源热泵①地下水源热泵（地下水地源热泵，井水源热泵），见图1；②地表水源热泵（江、河、湖泊水源热泵），湖水源热泵见图2；③中水、污水水源热泵；④海水水源热泵。
（3）地源热泵（地埋管地源热泵，土壤源热泵、大地耦合式热泵）①竖直埋管式地源热泵，见图3；②水平埋管式地源热泵；③竖直埋管＋水平埋管式地源热泵。
（4）水环热泵①夏季制冷机与冷却塔运行正常供冷；②冬季设一水箱，将水加热至13℃～15℃，再用热泵升温后供热。
图1 地下水地源热泵图2 湖水源热泵图3 地埋管地源热泵1.3 各种空调用热泵的发展前景上述四种热泵在中央空调中均有应用与发展，其中空气源热泵（一般称做风冷式热泵）最早应用于空调中，目前应用范围和数量在不断地增长，尤其当技术发展到在冬季室外气温降至－15℃～-20℃时仍能开机，这就为风冷式热泵创造了无限广阔的应用前景。

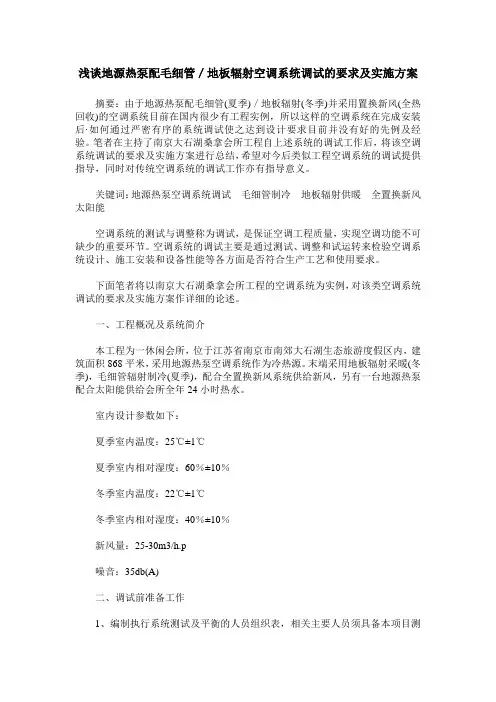

浅谈地源热泵配毛细管／地板辐射空调系统调试的要求及实施方案摘要：由于地源热泵配毛细管(夏季)／地板辐射(冬季)并采用置换新风(全热回收)的空调系统目前在国内很少有工程实例，所以这样的空调系统在完成安装后·如何通过严密有序的系统调试使之达到设计要求目前并没有好的先例及经验。
笔者在主持了南京大石湖桑拿会所工程自上述系统的调试工作后，将该空调系统调试的要求及实施方案进行总结，希望对今后类似工程空调系统的调试提供指导，同时对传统空调系统的调试工作亦有指导意义。
关键词：地源热泵空调系统调试毛细管制冷地板辐射供暖全置换新风太阳能空调系统的测试与调整称为调试，是保证空调工程质量，实现空调功能不可缺少的重要环节。
空调系统的调试主要是通过测试、调整和试运转来检验空调系统设计、施工安装和设备性能等各方面是否符合生产工艺和使用要求。
下面笔者将以南京大石湖桑拿会所工程的空调系统为实例，对该类空调系统调试的要求及实施方案作详细的论述。
一、工程概况及系统简介本工程为一休闲会所，位于江苏省南京市南郊大石湖生态旅游度假区内，建筑面积868平米，采用地源热泵空调系统作为冷热源。
末端采用地板辐射采暖(冬季)，毛细管辐射制冷(夏季)，配合全置换新风系统供给新风，另有一台地源热泵配合太阳能供给会所全年24小时热水。
室内设计参数如下：夏季室内温度：25℃±1℃夏季室内相对湿度：60％±10％冬季室内温度：22℃±1℃冬季室内相对湿度：40％±10％新风量：25-30m3/h.p噪音：35db(A)二、调试前准备工作1、编制执行系统测试及平衡的人员组织表，相关主要人员须具备本项目测试、平衡的能力，有过多个项目空调系统调试的经验；2、编制系统测试及平衡的计划时间表；3、编制系统测试及平衡所拟定的步骤、分阶段、分系统测试、平衡方案及报表形式；4、编制测试及试运行所采用的仪器、仪表清单并确保所有测试仪器、仪表在允许计量周期内；5、检查地源热泵机组、新风机组、水/水热交换器、水泵、土壤换热盘管、地板辐射盘管、毛细管、分集水器、阀门等的制造厂内测试结果证明文件(复印件)及建造期间工地测试证明文件(复印件)包括风管系统的气密性试验、漏光试验，水管系统的压力试验，新风机组、水泵、风机盘管设备的单机试运转试验等以证明其具备调试条件；6、当室外条件接近设计条件时始能进行有关系统的测试、调节及平衡。

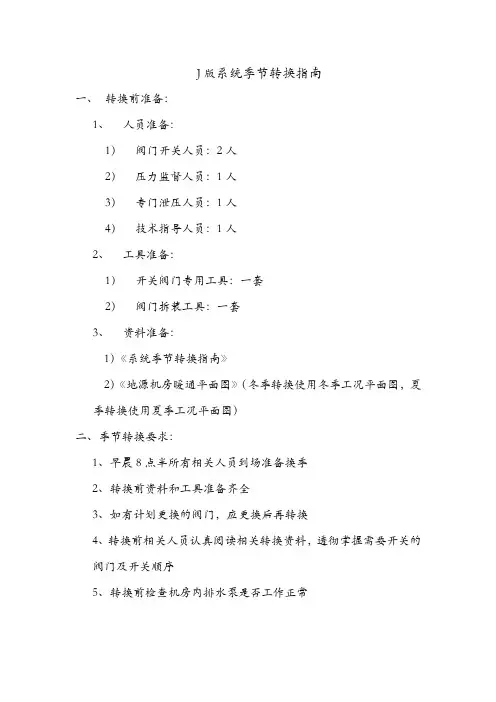

J版系统季节转换指南一、转换前准备：1、人员准备：1）阀门开关人员：2人2）压力监督人员：1人3）专门泄压人员：1人4）技术指导人员：1人2、工具准备：1）开关阀门专用工具：一套2）阀门拆装工具：一套3、资料准备：1）《系统季节转换指南》2）《地源机房暖通平面图》（冬季转换使用冬季工况平面图，夏季转换使用夏季工况平面图）二、季节转换要求：1、早晨8点半所有相关人员到场准备换季2、转换前资料和工具准备齐全3、如有计划更换的阀门，应更换后再转换4、转换前相关人员认真阅读相关转换资料，透彻掌握需要开关的阀门及开关顺序5、转换前检查机房内排水泵是否工作正常三、转换步骤1、首先将补水系统关闭，再将天棚和新风系统泄压至0.35MPa，然后按次序逐个关闭天棚、新风、地源进出水各环路上的总阀，然后再泄压（此举保证只将机房中管道内的水排出，机房以外的水保留，缩短系统补水时间）。
将地源水压力、新风和天棚水压力泄至0 MPa。
2、将换季前开启状态的切换阀门按次序逐个关闭3、由阀门开启人员按次序逐个缓慢开启相应切换阀门，开启同时，压力监督员密切注视地源水系统的压力值，一旦压力急速上升，或者上升至0.25 MPa，立刻反馈信息，停止阀门开启，同时泄水人员打开地源系统的泄水阀泄压。
4、待应开启的切换阀门转换完成，压力稳定后，将天棚水系统补至0.3MPa，补水过程中检查阀门是否串水，如有串水立即停止补水，同时打开地源系统的泄水阀泄压，确定串水阀门，予以修复。
修复后，将天棚水系统补至0.3MPa，确认阀门不串水，再将天棚水补至0.45MPa，重复确认阀门不串水，补至要求的工作压力，再次确认天棚水系统正常。
新风水系统的补水方法同天棚水。
最后，再将地源水系统补至正常压力；中间持续观察时间不得少于30分钟。
5、逐个缓慢开启天棚、新风、地源进出水各环路上的总阀，同时注意观察系统压力变化6、进行三个系统的排气工作7、开水泵试运行半个小时，同时注意观察系统压力变化，系统压力值符合设定值为正常8、调整热泵主机和新风机组运行工况，设定参数。
收稿日期:2008-04-14作者简介:刘杰(1984-),男,湖南常德人,硕士研究生,从事暖道空调研究。

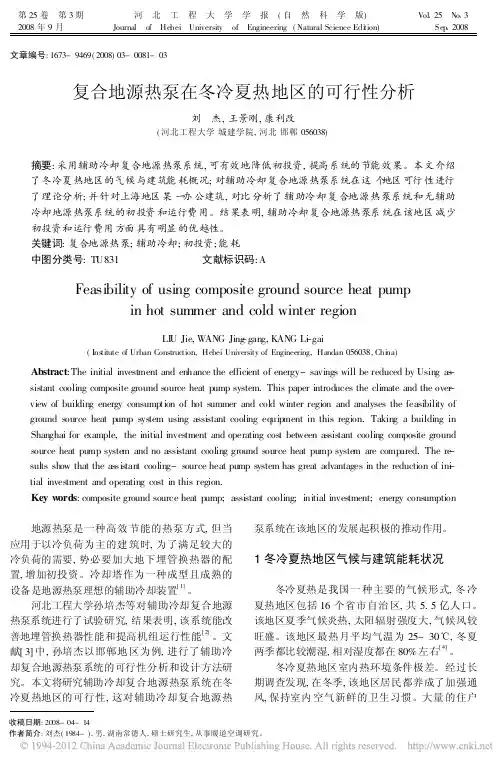

文章编号:1673-9469(2008)03-0081-03复合地源热泵在冬冷夏热地区的可行性分析刘 杰,王景刚,康利改(河北工程大学城建学院,河北邯郸056038)摘要:采用辅助冷却复合地源热泵系统,可有效地降低初投资,提高系统的节能效果。
本文介绍了冬冷夏热地区的气候与建筑能耗概况;对辅助冷却复合地源热泵系统在这个地区可行性进行了理论分析;并针对上海地区某一办公建筑,对比分析了辅助冷却复合地源热泵系统和无辅助冷却地源热泵系统的初投资和运行费用。
结果表明,辅助冷却复合地源热泵系统在该地区减少初投资和运行费用方面具有明显的优越性。
关键词:复合地源热泵;辅助冷却;初投资;能耗中图分类号:TU831 文献标识码:AFeasibility of using composite ground source heat pumpin hot summer and cold winter regionLI U Jie,W ANG Jing -gang,KANG L-i gai(Ins titute of Urban Construction,Hebei University of Engineering,Handan 056038,Chi na)Abstract :The initial investment and enhance the efficient of energy-savings will be reduced by Using as -sistant cooling composite ground source heat pump system.This paper introduces the climate and the over -view of building energy consumption of hot summer and cold winter region and analyses the feasibility ofground source heat pump system using assistant cooling equipment in this region.Taking a building in Shanghai for e xample,the initial investment and operating cost between assistant cooling composite ground source heat pump syste m and no assistant cooling ground source heat pump syste m are compared.The re -sults show that the assistant cooling-source heat pump system has great advantages in the reduction of in-i tial investment and operating cost in this region.Key w ords :composite ground source heat pump;assistant cooling;initial investment;energy consumption 地源热泵是一种高效节能的热泵方式,但当应用于以冷负荷为主的建筑时,为了满足较大的冷负荷的需要,势必要加大地下埋管换热器的配置,增加初投资。
地源热泵原理冬季夏季地源热泵是一种利用地下土壤或水体中储存的热能来进行供暖和制冷的先进技术。
它充分利用了地球的热能资源，实现了能源的高效利用和环境的保护，被广泛应用于建筑领域。
地源热泵的工作原理在冬季和夏季有所差异，下面将分别介绍。
冬季：地源热泵在冬季主要用于供暖。
当室内温度低于设定值时，系统会自动启动。
首先，地源热泵通过地下埋设的地埋管吸收地下土壤中的热能。
地下温度相对较稳定，一般在10℃到20℃之间。
通过地下热交换，热泵系统将地下的低温热能转移到室内。
热能经过蒸发器，使制冷剂从液态转化为气态，吸收空气中的热量，从而将室内的温度提升。
然后，制冷剂进入压缩机，压缩并提高温度。
高温高压的制冷剂通过冷凝器释放热量，使室内温度进一步升高。
最后，制冷剂经过膨胀阀降压，重新进入蒸发器循环使用。
这样，地源热泵通过不断循环热能转移，将地下的低温热能转化为室内的高温热能，实现了供暖。
夏季：地源热泵在夏季主要用于制冷。
当室内温度高于设定值时，系统会自动启动。
与冬季相比，夏季地源热泵的工作过程相似，但有所不同。
首先，地源热泵通过地下埋设的地埋管吸收地下土壤中的热能。
通过地下热交换，热泵系统将地下的低温热能转移到室内。
然后，制冷剂在蒸发器中吸热，将室内的热量吸收进来。
制冷剂经过压缩机压缩并提高温度，然后通过冷凝器释放热量，使室内温度降低。
最后，制冷剂经过膨胀阀降压，重新进入蒸发器循环使用。
这样，地源热泵通过循环热能转移，将室内的热量转移到地下，实现了制冷。
地源热泵的冬季和夏季工作原理基本相同，都是通过地下热交换来实现热能的转移。
在冬季，地源热泵将地下的低温热能转移到室内，起到供暖的作用；在夏季，地源热泵将室内的热量转移到地下，起到制冷的作用。
与传统的供暖和制冷方式相比，地源热泵具有很多优势。
首先，地源热泵利用地下的热能，不受气候和季节的限制，可以稳定、持续地提供热量或制冷效果。
其次，地源热泵的能源利用效率高，能耗低，节约能源，减少二氧化碳的排放。
地源热泵空调机房操作规程1、机组的操作必须有专业的电气人员经考试合格，且经有关部门取得上岗证书的人员操作，并做好周期记录（系统水温、压力）及运行电压（流）的测试。
2、开机准备：热泵机组提前供电12小时；机组预热：将机组水路换向阀（共8个），按指示牌要求（冬开夏关、夏开冬闭）开启或关闭，热泵机组手操器对应选择制冷或制热模式；根据需要调整水泵联动控制柜，选择自动、手动自动模式。
3、手动开机停机操作：联动控制柜水泵（冷冻、冷却、补水）控制旋钮开至手动状态；开机：先开末端冷冻水泵，再开地源侧冷却水泵。
观看压力，若系统缺水，开启定压补水装置补水排气。
将系统泵后压力调整至稳压0. 3--0. 4Mpa, 确认无异常后再开机组，将热泵机操作面板启停按钮轻按至开机状态，启停按钮运行指示灯亮起，机组运行。
开机工作完成。
停机：先停机组，轻按热泵机组操作面板启停按钮运行指示灯轻按至关机状态。
三分钟后再停地源侧冷却水泵，最后关闭末端冷冻水泵。
4、自动开机停机操作：联动控制柜水泵（冷冻、冷却、补水）控制旋钮开至自动状态；开机前若系统缺水，先进行补水、排气工作，具体要求同上。
停机：轻按热泵机组操作面板启停按钮运行指示灯轻按至关机状态；机组仍将联动运行直至热泵、水泵全部自动完成关机。
5、机组采用微电脑控制，请不要频繁开关机，机组可能因频繁启动而受损。
6、机组内有制冷、制热、电气、水系统一系列的设备保护装置（配有压缩机、电气过热保护、过电流保护、排气、温度、高低压、断电保护等）切勿私自改装及强制运行。
7、进入夏季后，此时应该进行制冷，故首先将标有“夏开冬关”的阀门打开，将“冬开夏关”的阀门关闭。
其余阀门均处于打开状态。
8、进入冬季后，此时应该进行供暖，故首先将标有“冬开夏关”的阀门打开，将“夏开冬关”的阀门关闭。
其余阀门均处于打开状态。
9、进入春秋过渡季节时，将标有“冬夏常关，过渡季节开”的阀门打开，将标有“冬夏常开，过渡季节关”的阀门关闭。
地源热泵冬夏季节转换阀门设置浅析发表时间：2019-11-08T13:36:44.093Z 来源：《基层建设》2019年第23期作者：兰垒[导读] 摘要：本文主要对地源热泵系统冬夏季节切换的设计原理，实施方法，分析对比了各实施方法的主要特点，并推荐一种新型阀门设置方法，针对该新型设置方法的合理性、经济性等进行了较详细的说明，为后续类似工程设计提供参考数据。
中冶集团武汉勘察研究院有限公司湖北武汉 430080摘要：本文主要对地源热泵系统冬夏季节切换的设计原理，实施方法，分析对比了各实施方法的主要特点，并推荐一种新型阀门设置方法，针对该新型设置方法的合理性、经济性等进行了较详细的说明，为后续类似工程设计提供参考数据。
关键词：冬夏转换阀门；四通换向阀；地源热泵；系统设计引言空调系统诞生之初时只能实现制冷功能，随着生活水平的的不断提高，能否实现一台空调主机既能制冷又能制热成为了人们探讨的方向，于是各种热泵技术应运而生。
目前市面上实现一机双制主要有两种方式：一种是空调主机内置四通换向阀进行季节切换，另一种是通过在系统管路上设置相应的阀门，通过不同时段阀门的开关转换实现季节切换，这些实现季节切换功能的阀门我们统一称为冬夏转换阀门。
针对大型地源热泵空调系统，目前在制冷制热模式调整切换时主流做法是通过冬夏转换阀门进行季节切换，而冬夏切换阀门如何设置个人认为有必要进行探讨，在此基础上，结合个人参与过的一些大型地源热泵空调系统项目经验，提出在冬夏转换阀门设置上面的一点浅见，为类似工程设计施工提供借鉴。
1、热泵系统季节切换方式现状在目前空调领域统称的热泵机组是指既能实现制冷功能又能实现制热功能的空调主机，通常在夏季时需要制冷，而冬季时需要制热，同一台空调主机要实现这两种功能需求，就需要在对应的时间段进行模式转换，这种模式转换我们俗称为冬夏季节转换，而如何实现这种转换就需要从空调系统的原理进行着手。
图1：中央空调系统原理图上图为中央空调系统原理图，从该图可知，空调系统分为三个循环系统，即空调主机内循环（也称制冷剂循环）、用户端循环、散热端循环。
0前言近年来,土壤源热泵空调系统在国内诸多项目上大量采用,是空调系统在可再生能源利用领域的最广泛和最突出的表现形式。
总结土壤源热泵空调系统的类型无外乎有7种形式[1],其中应用最广泛的形式是由设置在地下室土壤源热泵机房内的集中热泵主机、地埋管换热管路系统、负荷侧管路系统、地源侧和负荷侧循环泵等组成的土壤热泵空调系统。
除家庭或别墅等小型热泵主机及近年来个别厂家研发出的制冷量在967.8kW以下的多功能一体螺杆式土壤热泵主机外(和空气源热泵类似采用内部四通换向阀切换方式),均采用水路外部切换的方式实现夏季制冷,冬季制热。
如图1所示[2],为最基本的土壤热泵冬夏切换形式,通过8个开关量转换阀门的切换,夏季,土壤热泵主机的冷凝器连接地下闭式U型地埋管换热器(目前大多为垂直型地埋管换热器),即空调系统通过地源侧水泵实现30℃~25℃土壤热泵机房水系统承压分析及切换阀门选型探讨撒世忠,汤利梅(无锡市政设计研究院有限公司,江苏无锡214000)[摘要]土壤源热泵空调系统一直被誉为可再生能源技术在空调领域应用的典范。
该空调类型已经成功实施在办公、医院、宾馆、机场、科技住宅、别墅群、展览中心等建筑类型。
区别于常规的风冷热泵及单冷水系统,该系统有数量较大的地埋管换热管路,且目前绝大部分土壤源热泵主机采用主机外水系统阀门切换方式实现夏季制冷,冬季制热。
因此,除了分析负荷侧水系统的承压能力,土壤源侧水系统的设置方式及切换阀门的设置方式将严重影响着地埋管侧水系统的承压能力及使用安全。
文章从地埋管换热器承压的安全性,机房内切换阀门的可靠性出发,探讨切换阀门的选型及系统承压分析的重要性。
以期为土壤源侧承压能力分析提供参考,更好地提升类似项目的可靠性。
[关键词]土壤源热泵空调系统;水系统;承压能力;电动蝶阀[中图分类号]TU821.5[文献标志码]A[文章编号]1005-6270(2020)04-0120-03Pressure Analysis of Water System in GSHP Room and Discussion on Selection of SwitchValveSA Shi-zhong TANG Li-mei(Wuxi Municipal Design Institute Co.,Ltd,Wuxi Jiangsu214000China)Abstract:GSHP air conditioning system has been praised as a model of the application of renewable energy technology in air conditioning field.This type of air conditioning has been successfully implemented in office, hospital,hotel,airport,science-technology residence,villa group,exhibition center and other building types. Different from conventional air-source heat pump and single-cold water system,this system has a large number of U-tube heat exchange pipes,and most of the current GSHP main engine using the main external water system valve switching mode to achieve summer refrigeration,winter heating.Therefore,in addition to analyzing the pressure bearing capacity of the water system at the load side,the setting mode of the water system at the soil source side and the setting mode of the switch valve seriously affect the pressure bearing capacity and use safety of the water system at the U-buried pipe side.This paper discusses the importance of selection of switch valves and system pressure analysis based on the safety of pressure in U-buried tube heat exchanger and the reliability of switch valves in machine room.In order to provide a reference for the analysis of the bearing capacity of soil source side and improve the reliability of similar projects.Key words:GSHP air-conditioning system;water system;pressure bearing capacity;electric butterfly Valve[收稿日期]2020⁃02⁃18[作者简介]撒世忠,男(1975-),无锡市政设计研究院有限公司,高级工程师,勘察设计注册公用设备师。
地源热泵冬夏季节转换阀门设置浅析
发表时间：2019-11-08T13:36:44.093Z 来源：《基层建设》2019年第23期作者：兰垒[导读] 摘要：本文主要对地源热泵系统冬夏季节切换的设计原理，实施方法，分析对比了各实施方法的主要特点，并推荐一种新型阀门设置方法，针对该新型设置方法的合理性、经济性等进行了较详细的说明，为后续类似工程设计提供参考数据。
中冶集团武汉勘察研究院有限公司湖北武汉 430080
摘要：本文主要对地源热泵系统冬夏季节切换的设计原理，实施方法，分析对比了各实施方法的主要特点，并推荐一种新型阀门设置方法，针对该新型设置方法的合理性、经济性等进行了较详细的说明，为后续类似工程设计提供参考数据。
关键词：冬夏转换阀门；四通换向阀；地源热泵；系统设计
引言
空调系统诞生之初时只能实现制冷功能，随着生活水平的的不断提高，能否实现一台空调主机既能制冷又能制热成为了人们探讨的方向，于是各种热泵技术应运而生。
目前市面上实现一机双制主要有两种方式：一种是空调主机内置四通换向阀进行季节切换，另一种是通过在系统管路上设置相应的阀门，通过不同时段阀门的开关转换实现季节切换，这些实现季节切换功能的阀门我们统一称为冬夏转换阀门。
针对大型地源热泵空调系统，目前在制冷制热模式调整切换时主流做法是通过冬夏转换阀门进行季节切换，而冬夏切换阀门如何设置个人认为有必要进行探讨，在此基础上，结合个人参与过的一些大型地源热泵空调系统项目经验，提出在冬夏转换阀门设置上面的一点浅见，为类似工程设计施工提供借鉴。
1、热泵系统季节切换方式现状
在目前空调领域统称的热泵机组是指既能实现制冷功能又能实现制热功能的空调主机，通常在夏季时需要制冷，而冬季时需要制热，同一台空调主机要实现这两种功能需求，就需要在对应的时间段进行模式转换，这种模式转换我们俗称为冬夏季节转换，而如何实现这种转换就需要从空调系统的原理进行着手。
图1：中央空调系统原理图
上图为中央空调系统原理图，从该图可知，空调系统分为三个循环系统，即空调主机内循环（也称制冷剂循环）、用户端循环、散热端循环。
由于制冷制热功能为用户端使用需求，用户端需要制冷时需要与蒸发器进行热交换，而用户端需要制热时需要与冷凝器进行热交换，因此，要实现制冷制热功能的切换就是切换蒸发器或冷凝器与用户端连接即可。
在目前的空调行业中，小型热泵系统（包括家用分体空调）通常采用主机内置四通换向阀改变制冷剂流向从而达到切换蒸发器与冷凝器的位置，而在大型中央空调热泵系统中，我们通常采用在用户侧与蒸发器和冷凝器连接的管路上设置转换阀门来实现切换蒸发器与冷凝器的位置。
2、热泵系统季节切换方式特点分析
根据上述介绍可知，空调系统实现冬夏切换主要有两种方式，可概括为机组内切换或机组外管路切换，这两种方式其主要特点分别为：
冬夏切换方式特点对比表
由于四通换向阀设置在机组内部，其作用范围只针对机组内循环，需机组制造厂家设计时考虑，本文不做讨论。
而冬夏转换阀门设置方式涉及到用户端循环及散热端循环运转，这两个循环都由相应循环水泵提供动力，其选型及设置需工程人员进行系统设计时考虑。
本文重点探讨冬夏转换阀门设置位置对系统的影响。
3、目前冬夏转换阀门设置可能导致的问题分析
我国目前大型中央空调热泵系统以地源热泵系统为主，其季节切换方式采用冬夏转换阀门实现，其冬夏转换阀门设置原理均为通过改变阀门开关状态，夏季时使用户端水泵水流通过地源热泵机组蒸发器放出热量，散热端水泵水流通过地源热泵机组冷凝器吸取热量；冬季时使用户端水泵水流通过地源热泵机组冷凝器吸取热量，散热端水泵水流通过地源热泵机组蒸发器放出热量。
以某大型地源热泵空调系统设计为例，其地源热泵机组制冷量1302kW，制热量1446kW。
配套选型的用户端循环水泵（CHWP1-01）参数为水流量274m3/h，扬程24m，散热端循环水泵（GSWP-01）参数为水流量310 m3/h，扬程48m，8个冬夏转换阀门（VR1b~VR8b）设置在循环水泵与地源热泵机组之间的连接管路上，其系统原理图如下图2所示：
图2：某地源热泵空调系统原理图
图3：某地源热泵空调系统原理图调整。
