中考电阻的测量方法专题知识点清单一、等效替代法测电阻：如图，（1）S至a ，记下电流表（或电压表）的示数为I（或U ）；（2）S至b，调节电阻箱R，使电流表（或电压表）的示数仍为I（或U）；读出电阻箱的阻值为R，即Rx的阻值。

（其中R0起保护电路的作用）二、伏安法测电阻：优点：可调节滑动变阻器多次测量求平均值减小误差。

三、缺表测电阻：（一）缺电压表，利用并联分流，串联电压相等测电阻：（1）如图甲，将R1和R2并联，先测出R1的电流，再测出R2的电流为I2，根据两次电压相等U1=U2，所以，I1R1=I2R x，所以：（2）改进，换用单刀双掷开关，如图乙。

（表达式同上）（二）缺电流表，利用串联分压，电流相等测电阻：（1）如图甲，电压表测出R1两端的电压U1；再测出R2两端的电压U2；根据两电阻中的电流相等I1=I x，所以：（2）改进：单刀双掷开关如图乙，开关S至1的位置，可测出R1上的电压U1；将S至2的位置，可测出R x和R1的总电压U2．根据电流相同，I1=I x，xRUURU1211-=所以，1112RUUURx-=说明：以上两种方法中的定值电阻均可用最大已知的滑动变阻器代替，只须将滑片移至阻值最大端就是定值电阻。

甲乙甲乙（三）缺电流表或电压表，利用滑动变阻器的最大阻值测电阻（1）缺电流表：如图甲①将滑片P滑到左端测出R x两端的电压U1；②将滑片P滑到右端时可测出R x和R′两端的总电压U2．由R x和R′串联电流相等（2）缺电压表如图乙。

①将滑片P滑到a点，可测R x的电流I1；②再滑到b端测R x和R′的电流I2．由于电源电压相等．①U=I1R x；②U=I2(R’+R x) 所以（三）缺电压表或电流表，利用短路电路测电阻：（1）如图甲，①闭合开关S1，Rx和R串联，电流表示数为I1；②闭合开关S1和S2，R 被短路，只有Rx接入电路，电流表示数为I2；所以：①U=I1(R+Rx)②U=I2Rx；根据电源电压相等I1(R+Rx)＝I2Rx，可得（2）如图乙，①闭合开关S1，Rx和R串联，电压表示数为U1；②闭合开关S1和S2，R 被短路，只有Rx接入电路，电压表示数为U2；所以：闭合开关S1和S2时，电源电压为U2，当只闭合开关S1时，Rx两端的电压为U1，R两端的电压为U2—U1，根据Rx和R中的电流相等Ix=I R，即RUURUx121-=，解得Rx＝121UURU-综合上述方法：①伏安法测电阻最好，可多次测量求平均值减小误差；②其它方法均进行两次测量，要么通过开关转换，要么通过滑动变阻器的两个特殊位置，得到一组数据进行计算得出一个电阻值。

重难题型突破题型05 电阻电功率的测量在伏安法测电阻或伏安法测电功率中，伏是指电压表，安是指电流表，测出电阻或小灯泡的电压和通过的电流后，用欧姆定律的推论R=U/I求出电阻或用电功率的计算式P=UI求出电功率，这种用电压表、电流表测电阻或电功率的方法叫“伏安法”。

“伏安法”是最简单的测量方法，基本是必考内容。

特殊方法测电阻是电学实验的一个重点，也是中考的一个重要考点。

所谓特殊测量是指题中只给一个电表，要么是电流表，要么是电压表，解决特殊法测电阻或电功率问题主要运用等效替代的思想。

►考向一测电阻类型1 测定值电阻阻值1．（2023·淄博）用如甲图所示电路测量小灯泡的电阻，其中电源电压为3V恒定不变，小灯泡的额定电压为2.5V，滑动变阻器规格为“20Ω；1A”，导线若干（导线电阻忽略不计）。

（1）请用笔画线代替导线，将电路连接完整（导线不能交叉），要求滑片P向左滑动时，滑动变阻器接入电路的电阻变大；（2）小明连好电路，一闭合开关，小灯泡就发出耀眼的光。

他在操作中的问题是；（3）问题解决后，闭合开关，移动滑动变阻器的滑片P，观察小灯泡的亮度，多次测量并记录数据（如下表所示）。

当电压表的示数为2.5Ⅴ时，小灯泡正常发光，此时电流表示数如图乙所示为A，计算此时小灯泡的阻值为（精确到0.1Ω）；实验次数 1 2 3 4 5发光情况不亮微光暗明亮耀眼电压U/V 0.5 0.9 1.5 2.5 2.8）对比小灯泡在不同亮度下的电阻，你的发现是。

实际生活中，在闭合开关的瞬间白炽灯灯丝容易烧坏，是因为此时灯丝的电阻，实际电功率较大，灯丝容易熔断；（5）小明想用本实验器材探究电流和电压的关系，你认为是否可行并说明理由：。

2．（2023·宜宾）为测量某待测电阻x R的阻值，实验探究小组设计了如图甲所示的电路图，并进行了实验。

（1）在连接如图乙的电路时，开关S应处于状态，闭合开关前应将滑动变阻器的滑片置于（选填“A”或“B”）端；（2）在如图乙所示的电路中，闭合开关，移动滑片，发现电压表示数为零，电流表有示数，经分析电路连接不完整，具体原因是，请在图乙中用笔画线代替导线将电路连接完整；( ) （3）正确连接电路后，某次测量时，电压表的示数为1.5V，电流表的示数为0.3A，则待测电阻x R的阻值为Ω；实验时应多测几组数据，求电阻的平均值，目的是；（4）某实验小组实验时发现电压表已损坏，为测量x R的阻值，他们经过讨论设计了如图丙的电路图。

2024年中考物理专题复习—抓住“本质”突破“特殊方法”测电阻利用特殊方法测电阻，是同学们在学习完欧姆定律以后，又一个老大难的问题。

这类题目，主要是考察大家对欧姆定律的综合应用，需要同学们具有一定的逻辑能力和思维能力。

下面主要探讨四种测电阻的类型：类型一：伏安法测电阻（基础方法）类型二：伏阻法测电阻（特殊方法之一）类型三：安阻法测电阻（特殊方法之二）类型四：等效替代法测电阻（特殊方法之三）解决这类问题的“本质”是：缺啥找啥。

类型一：伏安法测电阻（基础方法）如图所示，用电流表测出通过电阻的电流，用电压表测出电阻两端的电压，再通过URI=算出电阻值的方法叫伏安法测电阻。

滑动变阻器的作用：①保护电路②改变待测电阻两端的电压和通过电阻的电流，实现多次测量原理：U RI =练习1.如图甲所示电路测量小灯泡发光时的电阻，闭合开关S，移动滑动变阻器的滑片P，当电压表示数为2.7V时，电流表的示数如图乙所示，则此时通过灯泡的电流是________A，灯泡的电阻是________Ω。

解析：U =2.7V ，I =0.3A ， 2.7V =90.3AU R I ==Ω答案：0.3A ；9Ω。

练习2.为测量某定值电阻R 的阻值，实验探究小组设计了如图甲所示的电路图，并进行了实验，根据实验数据，该小组作出了电压U 随电流I 的变化图像，如图乙所示，根据图像，可得电阻R x =_______Ω。

解析：a 点，滑片P 在右端时，U =2.4V ，I =0.1A ， 2.4V =240.1AU R I ==ΩU 总=I 总R 总=0.1A ×（R x +24Ω）………………………………①b 点时：U 总=I 总′R 总′=0.5A ×R x ………………………………………②抓住电源电压不变，由①②式有：0.1A ×（R x +24Ω）=0.5A ×R x解得：R x =6Ω类型二：伏阻法测电阻（特殊方法之一）——缺电流表——找电流——串联想要测量未知电阻R x 的大小，实质是要测得未知电阻在电路中的电压和电流，然后根据欧姆定律求解R x。

乙 丙1.小丽通过“等效替代法”测量一个未知电阻R x 的阻值。

图为小丽设计的实验电路图。

请你帮小丽将实验步骤补充完整：① 将开关断开，按电路图连接电路，将滑动变阻器移到阻值最大端。

②________，记录电流表的示数I ；③ ， 。

④记录此时电阻箱示数R 0，待测电阻的阻值R x = R 0 。

2.在利用“伏安法”测量定值电阻R 的阻值的实验中：（1）闭合开关S ，电压表有示数，电流表无示数，则发生故障的器材是 （选填“电流表”、“开关S ”或“定值电阻R ”）；（2）检查电路连接正确后，闭合开关S ，滑动变阻器的滑片P 滑动到某一位置时，电压表的示数如图乙所示，电流表的示数如图丙所示，则电压表的示数为 V ，电流表的示数为 A ，电阻R 的阻值为 Ω。

3.小英按图甲连接了实验电路，测量电阻R x 的阻值。

（1）闭合开关S 前，应把图23甲中滑动变阻器的滑片P 置于最 端。

（选填“左”或“右”）（2）检查电路连接正确后，闭合开关S ，滑动变阻器的滑片P 滑动到某一位置时，电压表的示数如图23乙所示，电流表的示数如图丙所示，则电流表的示数为 A ，电阻R x 的阻值为 Ω。

丙4．某同学用电流表和电压表测量电阻R x 的阻值，电路如图甲所示。

（1）开关S 闭合前，应将滑动变阻器的滑片P 移动到 端。

（选填“左”或“右”）（2）闭合开关S ，调节滑动变阻器的滑片P 到某一位置，观察到电压表和电流表的示数分别如图24乙、丙所示，则电阻两端的电压为 V ，流过电阻的电流为 A ，测得电阻的阻值R x = Ω。

5.R 的阻值。

闭合开关S ，调节滑动变阻器的滑片P 后，观察到电压表和电流表的示数分别如图19乙、丙所示，则电压表的示数为______V ，电流表的示数为 A ，电阻R 的阻值为 Ω。

6.晓明利用阻值为R 0的定值电阻和一块电流表测量未知电阻R x 的阻值。

他选择了满足这个实验要求的器 材，并连接了实验电路，如图所示。

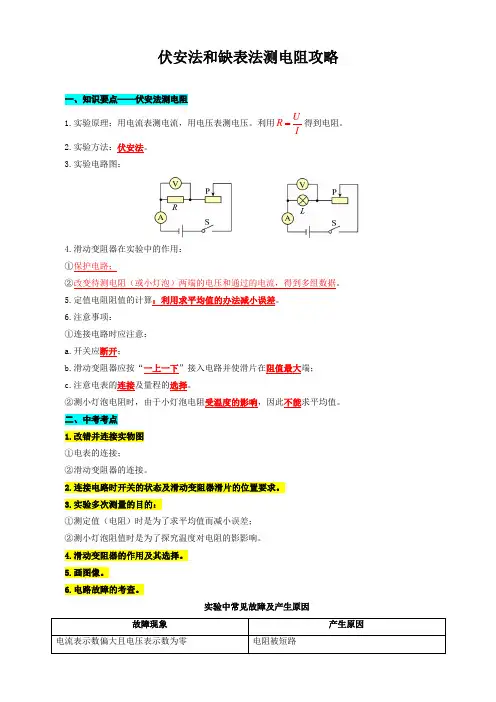

伏安法和缺表法测电阻攻略一、知识要点——伏安法测电阻1.实验原理：用电流表测电流，用电压表测电压。

利用URI得到电阻。

2.实验方法：伏安法。

3.实验电路图：4.滑动变阻器在实验中的作用：①保护电路；②改变待测电阻（或小灯泡）两端的电压和通过的电流，得到多组数据。

5.定值电阻阻值的计算：利用求平均值的办法减小误差。

6.注意事项：①连接电路时应注意：a.开关应断开；b.滑动变阻器应按“一上一下”接入电路并使滑片在阻值最大端；c.注意电表的连接及量程的选择。

②测小灯泡电阻时，由于小灯泡电阻受温度的影响，因此不能求平均值。

二、中考考点1.改错并连接实物图①电表的连接；②滑动变阻器的连接。

2.连接电路时开关的状态及滑动变阻器滑片的位置要求。

3.实验多次测量的目的：①测定值（电阻）时是为了求平均值而减小误差；②测小灯泡阻值时是为了探究温度对电阻的影影响。

4.滑动变阻器的作用及其选择。

5.画图像。

6.电路故障的考查。

实验中常见故障及产生原因故障现象产生原因电流表示数偏大且电压表示数为零电阻被短路电压表示数为电源电压，电流表示数为零电阻开路或两表位置颠倒电流表示数不可变，电压表示数为电压电压变阻器短路或同时接“上”了电流表、电压表示数都很小且不可变变阻器同时接“下”了电流表、电压表示数都为零定值电阻及以外的某处开路7.缺表法测电阻①伏阻法（缺电流表）原理：利用串联电路电流相等间接得到电流。

电路设计实验步骤表达式a.闭合开关，用电压表测出R0的电压U0；b.再用电压表测出R x的电压U x。

xxUR RU=a.只闭合开关S1，记下电压表的示数U x；b.再闭合开关S2，记下电压表的示数U。

xxxUR RU U=-a.只闭合开关S1，读出电压表的示数U x；b.只闭合开关S2，读出电压表的示数U。

xxxUR RU U=-a.将滑动变阻器的滑片调到B端，闭合开关，记下电压表的示数U1；b.将滑片P调到A端，记下电压表的示数U2。

实验二十三、伏安法测电阻的实验【实验目的】：用电流表、电压表测出未知电阻（或小灯泡）的阻值【实验器材】：电源、开关、电压表、电流表、待测电阻、滑动变阻器、若干导线等。

【实验原理】：R=U/I【实验步骤】： ①按图连好电路，注意连接时开关要断开，开关闭合之前要把滑动变阻器调到阻值最大处； ②检查无误后，闭合开关，调节滑动变阻器滑片 P 的位置，改变电阻两端电压分别为U 1、U 2、U 3观察电流表每次对应的数值，I 1、I 2、I 3 分别填入设计的记录表格；③根据每次记录的电压和电流值，求它的对应的电阻值，再求出它们的平均值； ④整理器材。

【考点方向】：1、原理：欧姆定律变形式R=U/I 。

2、滑动变阻器的作用：①保护电路；②改变电阻（或灯泡）两端的电压和通过电阻的电流3、电压表量程的选择：看电源电压，一般电压表量程稍大于电源电压。

1233R R R R ++=4、电流表的量程选择：I=U/R最小值（定值电阻） I=P额/U额5、滑动变阻器规格选取：1、看电流 2、计算电阻：R滑=（U-U额）/I额6、使小灯泡正常发光的操作：移动滑动变阻器使电压表示数等于小灯泡额定电压。

7、测定值电阻的阻值，它需要求平均值，因为多次多次测量求平均值，减小实验误差。

8、测小灯泡阻值，它不需求平均值，因为灯丝电阻随温度变化而变化，求平均值失去意义。

9、测量结果偏小是因为：有部分电流通过电压表，电流表的示数大于实际通过Rx电流。

根据Rx=U/I电阻偏小。

10、如果在实验中，无论如何移动滑动变阻器，电压表，或电流表的示数没有任何变化，那么可能的原因是：滑动变阻器接法错误，可能同时接成了上面的两个接线柱或同时接在了下面的两个接线柱。

11、闭合开关后，如果发现灯泡不亮，接下来的操作是：移动滑动变阻器，观察小灯泡是否会发光。

12、通过移动滑动变阻器的滑片P记录了多组数据，并作出了的I﹣U图象，发现其图像并不是一条直线，是因为：小灯泡的电阻丝阻值会随温度的变化而变化。

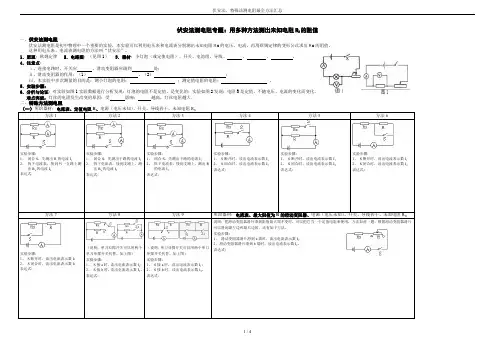

伏安法测电阻专题：用多种方法测出未知电阻R X的阻值一、伏安法测电阻伏安法测电阻是初中物理中一个重要的实验，本实验可以利用电压表和电流表分别测出未知电阻Ｒx的电压、电流，再用欧姆定律的变形公式求出Ｒx的阻值。

这种用电压表、电流表测电阻的方法叫“伏安法”。

1．原理：欧姆定律2．电路图：（见图1）3．器材：小灯泡（或定值电阻）、开关、电池组、导线、、、。

4．注意点：ⅰ、连接电路时，开关应，滑动变阻器应调到处；ⅱ、滑动变阻器的作用：（1），（2）；ⅲ、本实验中多次测量的目的是：测小灯泡的电阻：；测定值电阻的电阻：。

5．实验步骤：6．分析与论证：对实验如图1实验数据进行分析发现：灯泡的电阻不是定值，是变化的；实验如图2发现：电阻R是定值，不随电压、电流的变化而变化。

难点突破：灯丝的电阻发生改变的原因：受影响；越高，灯丝电阻越大。

二、特殊方法测电阻（说明：单刀双掷开关可以用两个（三）等效替代法等效法虽然也有一块电压表或一块电流表，但在电路中的作用不是为了测量出电压或电流，而是起到标志作用。

方法一：如图10所示，当S接到A时电流表的示数为I；再将 S 接到B时，调节R0（电阻箱）的电阻，使电流表示数仍为I，即R X=R0。

方法二：如图11所示，先合上开关S1，把单刀双掷开关S2接到1，调节滑动变阻器的阻值，使电压表有一合适的示数U0；再把单刀双掷开关S2接到2，调节电阻箱的阻值，使电压表的示数仍为U0，则此时电阻箱的示数即为待测电阻R x的阻值，即R X=R0。

物理与现实生活------欧姆定律部分（一）生活中串联电路电表示数变化的运用：例题一：1.某同学设计了一个电子身高测量仪。

下列四个电路中，R 是定值电阻，R ＇是滑动变阻器，电源电压不变，滑片会随身高上下平移。

能实现身高越高，电压表示数越大电路是（ ）平行练习一：2.如图所示，小宇运用电学知识设计了一个电子身高测量仪，其接入电路的电阻与接入电路的棒长成正比，金属杆cd 和MP （右端P 是滑片）与电路接触良好，杆cd 和MP 的电阻不计．当被测身高增加时，电压表的示数如何变化?合作探究4、如图22甲所示是某同学设计的一个能够测定油箱内油面高度的装置油量表是由学生用电流表改装而成的滑动变阻器R 的金属滑片P 是杠杆的一端当P 在a 端时电路中的电流为0.6A 表示油箱已满；当P 在b 端时电路中的电流为0.1A 表示油箱内无油。

2024年中考物理专题复习—测量未知电阻+电路综合一、测量未知电阻方法一：伏安法（最基础的方法）1.原理：2.电路图：方法二：伏阻法2.电路转换：例1.如图所示电路：分析：先闭合S 1和S 3，读出电压表示数U 1；再闭合S 1和S 2，读出电流表示数U 2；则：2101=x U U R R U 。

解答：先闭合S 1和S 3，等效电路图如下左，得：10U IR =再闭合S1和S 2，等效电路图如下右，得：U x =U 2－U 1所以，未知电阻的阻值：2101=x x U U U R R I U -=方法三：安阻法2.电路转换：U x =I 1R 0，I x =I 2－I 11021=x x x U I R R I I I =-例2.如下左图所示的电路：分析：只闭合S 1，读出电流表示数I 1；同时闭合S 1和S 2，读出电流表示数I 2；则：1021=x I R R I I -。

解答：只闭合S 1，等效电路图如下右所示，得电源电压：U 总=I 1R 0。

同时闭合S1和S2，等效电路图如下所示，得：I2为干路电流，1021=xxxU IR RI I I=-方法四：等效替代法实验步骤：①先闭合S1和S2，调节滑动变阻器R′，使得○A有一个合适的值I；②断开S2、闭合S3，保持R′不动，调节变阻箱R，使得○A示数恢复为I；③读出R值，即为R x=R。

二、电路综合问题例3.电源电压6V保持不变，当S1和S2闭合，S3断开时，电流表示数为0.5A；当S1和S3断开，S2闭合时，电压表示数为4V，求：（1）电阻R1的值；（2）电阻R2的值。

解析：当S1和S2闭合，S3断开时，等效电路图（中）；当S1和S3断开，S2闭合时，等效电路图（右）。

（1）电阻R1的值：116V=120.5AURI==Ω（2）解法一：由题意R 1两端电压：U 1=U －U 2=6V －4V=2V1112V 1=A 126U I R ==Ω16V =361A 6U R I ==Ω总∴R 2=R 总－R 1=36Ω－12Ω=24Ω解法二：由1122U R U R =有：22V 124V R Ω=，得：R 2=24Ω解法三：因为U 2=4V ，211==A 6I I 有：2224V =241A 6U R I ==Ω例4.当ab 间接100V 电源，测得cd 间电压为20V ；当cd 间接100V 电源，测得ab 间电压为50V 。

专题36 电阻的测量实验一、伏安法测电阻：1.定义：用电压表和电流表分别测出电路中某一导体两端的电压和通过的电流，就可以根据欧姆定律算出这个导体的电阻，这种用电压表、电流表测电阻的方法叫伏安法。

2.实验原理：IU R = 3.电路图：（右图）4.步骤：（1）根据电路图连接实物；连接实物时，必须注意开关应 ；（2）检查电路无误后，闭合开关S ， 三次 改变滑动变阻器的阻值，分别读出电流表、电压表的示数，填入表格；（3）算出三次Rx 的值，求出平均值：1233R R R R ++=； 5.分析讨论：（1）本实验中，滑动变阻器的作用：① （分压）；② （限流）；（2）测量结果偏小是因为：有部分电流通过电压表，电流表的示数大于实际通过Rx 电流；根据IU Rx =计算出的电阻比实际偏小； （3）在电阻的伏安曲线中，电阻的大小等于直线的斜率；如图是两电阻的伏安曲线，则R 1＞R 2；（4）若UI 线是曲线：说明阻值随温度的变化而变化；（5）有时候，也可以是测量灯泡等用电器的电阻；6.注意事项：（1）连接电路时，开关应 断开 ，滑动变阻器应 处于最大阻值位置 。

（2）本实验中需要 多次 测量（至少三次），目的： ；【例题1】如图所示，这是“伏安法”测电阻的实验电路图，下列说法错误的是（ ）A ．“伏安法”测电阻的实验原理是欧姆定律B ．滑动变阻器的作用是控制未知电阻两端的电压保持不变C．实验中多次测量的目的是减小误差D．该电路还可以探究电流与电压的关系【变式1】某同学利用如图所示的电路做“伏安法测电阻”的实验，已知电源电压恒为6V，滑动变阻器标有“20Ω 1A”字样，实验中该同学填写的实验数据如表所示。

下列关于实验的几种说法中正确的是（）序号 1 2 3 4 5U/V 1.0 2.0 3.0 4.0 5.0I/A 0.10 0.21 0.30 0.40 0.49①序号“1”的实验数据不是本实验中测得的②序号“4”的实验中，滑动变阻器与待测电阻的阻值之比为1：2③序号“2”和“5”的实验数据表明待测电阻R x不是定值电阻④仅用该同学的实验器材就能探究电流与电阻的关系A．①②B．③④C．①②④D．①③④【例题2】小芳利用如图所示的电路测量未知电阻R x的阻值，阻值大约为5Ω。

电阻的测量【要点梳理】要点一、伏安法测电阻1．实验原理：R=U/I。

2．实验器材：电源、开关、电流表、电压表、滑动变阻器、待测定电阻和导线若干。

3．实验电路图：4．实验步骤：（1）按图连好电路，注意连接时开关要断开，开关闭合之前要把滑动变阻器调到阻值最大处；（2）检查无误后，闭合开关，调节滑动变阻器滑片P的位置，改变电阻两端电压分别为U1、U2、U3观察电流表每次对应的数值，I1、I2、I3分别填入设计的记录表格； 1 2 3次数电压U/V 电流I/A 电阻R/Qn R + R + R R = -4 -- 3 --- 3123n R + R + R（3）根据每次记录的电压和电流值，求它的对应的电阻值，再求出它们的平均值R =一-3~~3 ；（4）整理器材。

要点诠释：（1）本实验中，滑动变阻器的作用：改变被测电阻两端的电压（分压），同时又保护电路（限流）。

（2）测量结果偏小是因为：有部分电流通过电压表，电流表的示数大于实际通过Rx电流。

根据Rx二U/I 电阻偏小。

（3）如图是两电阻的伏安曲线，则R>R。

I要点二、测量小灯泡的电阻1.实验过程：（1）实验原理：R=U/I。

（2）实验器材：电源、开关、电流表、电压表、滑动变阻器、待测灯泡（2.5V）、导线若干。

（3）实验电路图：（4）实验步骤：①根据电路图连接实物电路；②将滑动变阻器的滑片P调到阻值最大处，检查电路，试触无误后，闭合开关;③调节滑动变阻器的滑片P,使阻值变小，观察电压表示数，使示数为小灯泡的标定电压值（2.5V）再读出电流表示数，观察灯泡亮度，记录表格；④调节滑动变阻器滑片P，使阻值变大，使用电压表示数为某一值（1V），观察电流表示数，灯泡的亮度，并记录入表格；⑤调节滑动变阻器滑片P，使阻值继续变大，使电压表示数为某一值（0.5V），观察电流表，灯泡的亮度记录入表格；2.数据分析总结规律：通过实验记录，对数据分析，发现灯泡的电阻不是定值，是变化的且变化较大，是什么原因使灯泡的电阻发生变化的呢？是导体两端电压变化了，是通过灯泡电流变化还是亮度变化引起电阻的变化？分析：影响电阻大小的因素。

精品基础教育教学资料，仅供参考，需要可下载使用！中考物理实验专题复习——探究伏安法测电阻的实验命题点1.实验原理:2.电路图:3.连接实物图(①开关断开;②电流表、电压表量程选择;③电流表、电压表接法;④滑动变阻器接法)4.闭合开关,将滑动变阻器的阻值调至最大5.滑动变阻器的作用(①调节待测电阻两端的电压;②保护电路)6.电压表、电流表的读数7.实验步骤的补充8.电路故障分析(1次)9.动态电路分析10.实验数据或实验的图象分析,实验数据记录表的设计11.电阻值的计算或待测电阻表达式12.温度对小灯泡电阻的影响(小灯泡的电阻随着;温度的升高而增大)13. 多次测量的目的(减小误差)14.其他特殊测电阻的方法的设计或特殊测电阻方法的步骤的补充典题欣赏:1．（2018•河南）小芳利用图甲所示的电路测量未知电阻R x的阻值，阻值大约为5Ω（1）请你根据电路图，用笔画线代替导线，在图乙中完成实验电路的连接。

（2）闭合开关前，应将滑动变阻器的滑片置于端（选填“A”或“B”）。

（3）闭合开关，发现电压表和电流表均无示数。

小芳利用另一只完好的电压表进行检测，把电压表分别接在a、b之间和b、c之间，电压表均有示数；接在a、c之间，电压表无示数。

如果电路连接完好，只有一个元件有故障，该故障是。

（4）排除故障后，调节滑动变阻器，记录多组数据。

画出了待测电阻R x的I﹣U图象，如图丙所示。

由图象可得R x= Ω。

（5）小芳又设计了一种方案，也测出了R x的阻值。

电路如图丁所示，R0为阻值已知的定值电阻，电源电压未知且恒定不变。

测量步骤如下：①当开关时，电流表读数为I l；②当开关S1、S2都闭合时，电流表读数为I2；③待测电阻R x= 。

（用已知和测出的物理量符号表示）2．（2018•荆州）小金在实验室做测量电阻实验时，设计了如图所示的电路，用来测量接入1、2两点间导体的电阻，已知电源电压为6V。

（1）用导线连接1、2两点，电流表示数刚好达到最大测量值，则电阻R为Ω（2）把待测电阻R x接入1、2两点之间，此时电流表读数为0.2A，则R x的阻值是Ω。

专题26 伏安法测量导体（小灯泡）电阻实验问题知识点1：伏安法测导体电阻实验原理：R=U I实验器材：电源、开关、导线、导体、电流表、电压表、滑动变阻器。

实验电路：实验步骤：1.断开开关，按电路图连接实物电路。

2.闭合开关，调节滑动变阻器的滑片，使电压表的示数分别为1V、2V、3V，读取并记录对应的电流填入表格中。

3.计算每一次的电阻值，并求出它们的平均值记入表格中4.实验结束后，整理好实验器材。

实验表格：次数电压U/V 电流I/A 电阻R/Ω平均值R/Ω123注意：测量定值电阻阻值时要多次测量求平均值，从而减小误差；因为其温度变化较小，对阻值影响很小。

知识点2：伏安法测小灯泡电阻实验原理：R=U I实验器材：电源、开关、导线、小灯泡、电流表、电压表、滑动变阻器。

实验电路：实验步骤：1．断开开关，按电路图连接实物电路。

2．检查无误后闭合开关，移动滑片让灯发光正常（2.5V），发光较暗（2V），发光较强（3V），读取电流表和电压表的示数，并记录入表格中。

3．分别计算出灯泡在不同电压下发光时的电阻记入表格，并分析其电阻不同的原因。

4．实验结束，整理实验器材。

实验表格：实验次数灯泡亮度电压U/V 电流I/A 电阻R /Ω1 发光强2 发光正常3 发光较暗注意：测灯泡电阻时不可以求平均值，因为灯泡电阻随温度变化很大。

小灯泡的灯丝电阻与温度有关，温度越高，电阻越大。

知识点3：伏安法测导体（小灯泡）电阻需要注意的问题用电压表和电流表分别测出电路中某一导体两端的电压和通过的电流就可以根据欧姆定律算出这个导体的电阻，这种用电压表电流表测电阻的方法叫伏安法。

（1）接通电源前应将开关处于断开状态，将滑动变阻器的阻值调到最大；（2）连好电路后要通过试触的方法选择电压表和电流表的量程；（3）滑动变阻器的作用：改变电阻两端的电压和通过的电流；保护电路。

（4）此次实验分两类：一是测定值电阻的阻值，它需要求平均值，因为多次多次测量求平均值，减小实验误差。
