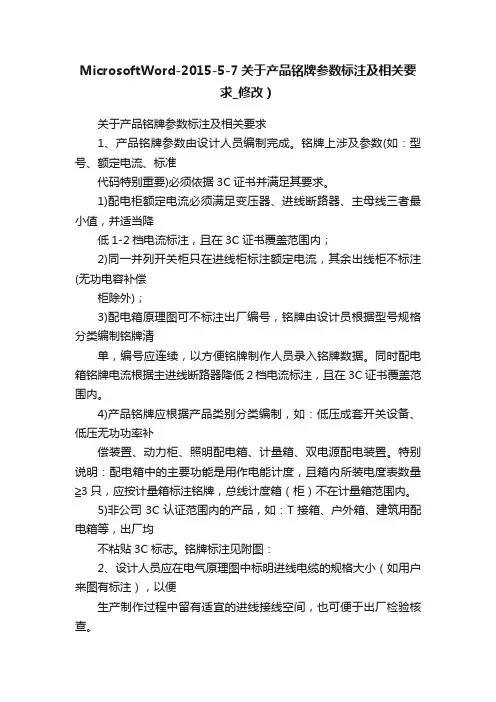

关于产品铭牌参数标注及相关要求
1、产品铭牌参数由设计人员编制完成。

铭牌上涉及参数(如：型号、额定电流、标准
代码特别重要)必须依据3C证书并满足其要求。

1)配电柜额定电流必须满足变压器、进线断路器、主母线三者最小值，并适当降
低1-2档电流标注，且在3C证书覆盖范围内；
2)同一并列开关柜只在进线柜标注额定电流，其余出线柜不标注(无功电容补偿
柜除外)；
3)配电箱原理图可不标注出厂编号，铭牌由设计员根据型号规格分类编制铭牌清
单，编号应连续，以方便铭牌制作人员录入铭牌数据。

同时配电箱铭牌电流根据主进线断路器降低2档电流标注，且在3C证书覆盖范围内。

4)产品铭牌应根据产品类别分类编制，如：低压成套开关设备、低压无功功率补
偿装置、动力柜、照明配电箱、计量箱、双电源配电装置。

特别说明：配电箱中的主要功能是用作电能计度，且箱内所装电度表数量≧3只，应按计量箱标注铭牌，总线计度箱（柜）不在计量箱范围内。

5)非公司3C认证范围内的产品，如：T接箱、户外箱、建筑用配电箱等，出厂均
不粘贴3C标志。

铭牌标注见附图：
2、设计人员应在电气原理图中标明进线电缆的规格大小（如用户来图有标注），以便
生产制作过程中留有适宜的进线接线空间，也可便于出厂检验核查。

3、设计人员应在电气原理图中标明带有热继电器回路负荷功率大小，以便于出厂时
对热继电器进行电流整定。

重庆汉嘉电气有限公司
商务技术中心
2015年5月7日。

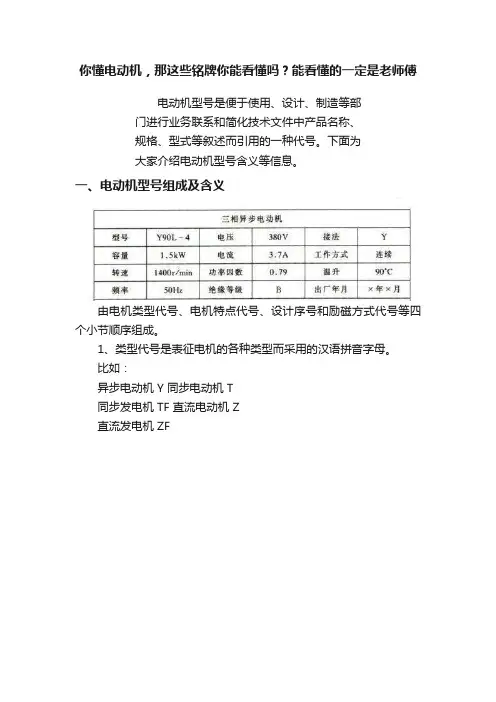

你懂电动机，那这些铭牌你能看懂吗？能看懂的一定是老师傅电动机型号是便于使用、设计、制造等部门进行业务联系和简化技术文件中产品名称、规格、型式等叙述而引用的一种代号。

下面为大家介绍电动机型号含义等信息。

一、电动机型号组成及含义由电机类型代号、电机特点代号、设计序号和励磁方式代号等四个小节顺序组成。

1、类型代号是表征电机的各种类型而采用的汉语拼音字母。

比如：异步电动机 Y 同步电动机 T同步发电机 TF 直流电动机 Z直流发电机 ZF2、特点代号是表征电机的性能、结构或用途，也采用汉语拼音字母表示。

比如：隔爆型用B表示 YB轴流通风机上用 YT电磁制动式 YEJ 变频调速式 YVP变极多速式 YD 起重机用 YZD等。

3、设计序号是指电机产品设计的顺序，用阿拉伯数字表示。

对于第一次设计的产品不标注设计序号，对系列产品所派生的产品按设计的顺序标注。

比如：Y2 YB24、励磁方式代号分别用字母表示，S表示三次谐波，J表示晶闸管，X表示相复励磁。

如：Y2-- 160 M1 – 8Y：机型，表示异步电动机;2：设计序号，“2”表示第一次基础上改进设计的产品;160：中心高，是轴中心到机座平面高度;M1：机座长度规格，M是中型，其中脚注“2”是M型铁心的第二种规格，而“2”型比“1”型铁心长。

8：极数，“8”是指8极电动机。

如：Y 630—10 /1180Y表示异步电动机;630表示功率630KW;10极、定子铁心外径1180MM。

二、规格代号主要用中心高、机座长度、铁心长度、极数来表示1、中心高指由电机轴心到机座底角面的高度;根据中心高的不同可以将电机分为大型、中型、小型和微型四种，其中中心高H在45mm~71mm的属于微型电动机;H在80mm~315mm的属于小型电动机;H在355mm~630mm的属于中型电动机;H在630mm以上属于大型电动机。

2、机座长度用国际通用字母表示：S—短机座M—中机座L—长机座3、铁心长度用阿拉伯数字1、2、3、4、、、由长至短分别表示。

在电气设备中，铭牌标签是一种重要的标识，用于提供关键的设备信息，例如制造商、型号、额定电压、额定电流等。

铭牌标签的设计和内容需要符合一定的标准，以确保设备的安全性和可靠性。

以下是一些通用的电气设备铭牌标签标准：
1. 标识内容：铭牌标签上应包含以下基本信息：
- 制造商名称和标识：用于标识设备的制造商和生产单位。

- 型号和规格：指明设备的具体型号和规格。

- 额定电压和额定电流：设备的额定工作电压和电流。

- 功率和频率：设备的额定功率和工作频率。

- 生产日期和批次：标明设备的生产日期和生产批次。

2. 标签材料和耐久性：铭牌标签应采用耐候、耐磨损和耐腐蚀的材料，以确保其长期可读性和耐用性。

3. 标签位置和固定方式：铭牌标签应固定在设备上显眼且易于查看的位置，以便操作人员能够方便地获取设备信息。

标签固定方式可以使用螺钉、胶水或其他适当的方式。

4. 字体和尺寸：标签上的文字应使用清晰易读的字体，并具备足够的尺寸，以确保信息的可辨识性。

此外，不同国家和地区可能会有针对特定电气设备的铭牌标签标准，例如IEC标准（国际电工委员会）和UL标准（美国安全实验室）等。

根据具体的应用需求和标准要求，制造商和使用者可以参考相关的标准和规范，以确保电气设备铭牌标签的合规性和有效性。

电动机铭牌解读，超详细电动机铭牌是电动机的“身份证”，它告诉我们很多重要信息。

它的内容可谓五花八门，咱们得好好解读一下。

首先，铭牌上最显眼的就是电动机的功率。

功率一般用千瓦表示，简单说，功率越大，电动机能干的活儿就越多。

像我身边的朋友，总是喜欢用“大马力”这个词来形容强劲的电动机。

这说明它能在较短时间内完成更多工作，效率高得让人惊叹。

接着，铭牌上会有电压和电流的参数。

电压一般用伏特（V）表示，电流用安培（A）。

这两者就像电动机的血液和能量来源，电压太高或太低都可能导致电动机损坏。

想想看，电动机就像人一样，血压不正常可不好过。

还有，铭牌上的频率，一般是50Hz或60Hz。

这个数字可不简单，关系到电动机的转速。

然后，我们看看电动机的效率。

效率越高，说明能量利用越充分，电费也就省得多。

这就像咱们平时省水、省电一样，能省下来的钱用在更值得的地方，不是吗？铭牌上通常会有一个效率等级，像A级就是很优秀的代表，真是让人心动。

再聊聊电动机的转速。

铭牌上会标明额定转速，通常是以每分钟转数（RPM）来表示。

转速直接影响电动机的工作性能。

比如，咱们的洗衣机电动机转得快，衣服很快就洗干净，转速慢就得多等一会儿。

生活中可谓是“快马加鞭”，这转速真是关键。

然后要提到电动机的绝缘等级。

这个等级决定了电动机在高温下的表现。

常见的绝缘等级有A、B、F和H，级别越高，耐温越好。

就像我们穿衣服，冬天得穿厚点，夏天就得透气一样。

选对绝缘等级，电动机才能更长久地为我们服务。

铭牌上还有启动方式的信息。

不同的启动方式，适合不同的应用场合。

像直接启动、星三角启动等，每种都有自己的优缺点。

这就像咱们选择出行方式一样，公交、地铁、自驾，每种方式各有千秋。

此外，铭牌上的冷却方式也很重要。

电动机工作时会产生热量，冷却方式有自然冷却和强制冷却。

自然冷却就像晒太阳，热了自然会凉快；强制冷却就像开空调，凉快得快。

这种冷却方式的选择影响电动机的运行稳定性和寿命。

[电焊机型号]电焊机型号的代表字母（符号）序号第一字位第二字位第三字位第四字位第五字位代表字母大类名称代表字母小类名称代表附注特征数字序号系列序号代表字母基体规格字母1 A 弧焊发电机X 下降特性（省略）电动机驱动（省略）直流A额定焊接电流P 平特性 D单纯弧焊发电机1交流发电机整流式D 多特性Q汽油机驱动2 交流C柴油机驱动T拖拉机驱动H 汽车驱动2Z 弧焊整流器X 下降特性（省略）一般电源（省略）磁放大器饱和电抗器式A额定焊接电流P 平特性M 脉冲电源动铁心式D 多特性L高空载电压1 动线圈式E交直流电源2 晶体管式3 晶闸管式4交换抽头式5 逆变式673 B 弧焊变压器X 下降特性（省略）磁放大器或饱和电抗器式A额定焊接电流P 平特性动铁心式1串联电抗器式2 动线圈式3 晶闸管式4交换抽头式564M 埋弧焊机Z 自动焊（省略）直流（省略）焊车式A额定焊接电流B 半自动焊J 交流 1 横臂式U 堆焊 E 交直流 2 机床式D 多用M 脉冲 3 焊头悬挂式95W TIG焊机Z 自动焊（省略）直流（省略）焊车式A额定焊接电流S 手工焊J 交流 1全位置焊车式D 点焊E 交直流 2 横臂式Q 其他M 脉冲 3 机床式4旋转式焊头式5 台式6焊接机器人7 变位式8真空充气式6NMIG/MAG焊机Z 自动焊（省略）氩气及混合气体保护焊直流（省略）焊车式A额定焊接电流B 半自动焊氩气及混合气体保护焊脉冲1全位置焊车式D 点焊M二氧化碳保护焊2 横臂式U 堆焊 3 机床式G 切割 C 4旋转式焊头式5 台式6（焊接机器人7 变位式7H 电渣焊机S 丝极A额定焊接电流B 板极D 多用极R 熔嘴8 D 点焊机N 工频省略）一般点焊（省略）垂直运动式KVA额定容量R电容贮能直流冲击波K 快速点焊 1圆弧运动式J最大贮能量J 次级整流W 网状点焊 2 手提式KVA额定容量Z 低频 3 悬挂式KVA额定容量D 变频 6 焊接机器人KVA额定容量B。

机械设备标识牌范本
1. 设备名称，标识牌上应清晰地显示设备的名称，以便用户和
维护人员准确识别设备。

2. 型号和规格，标识牌上应包含设备的型号和规格信息，这有
助于确定设备的具体型号和技术参数。

3. 制造商信息，标识牌上通常包括设备制造商的名称、地址、
联系方式等信息，以便用户在需要时能够联系到制造商。

4. 出厂日期，标识牌上应标明设备的出厂日期，这对于设备的
维护和保养具有重要的参考价值。

5. 额定功率，对于需要电力供应的机械设备，标识牌上通常包
括设备的额定功率信息，以便用户和维护人员了解设备的功率要求。

除了上述基本内容外，机械设备标识牌的范本还可以根据具体
行业的标准和要求进行定制。

例如，对于特定行业的设备，可能还
需要包括安全警示标识、防护装置说明、操作注意事项等内容。

总
的来说，机械设备标识牌的范本应当清晰、准确地反映设备的基本信息和特殊要求，以提供必要的指导和参考。

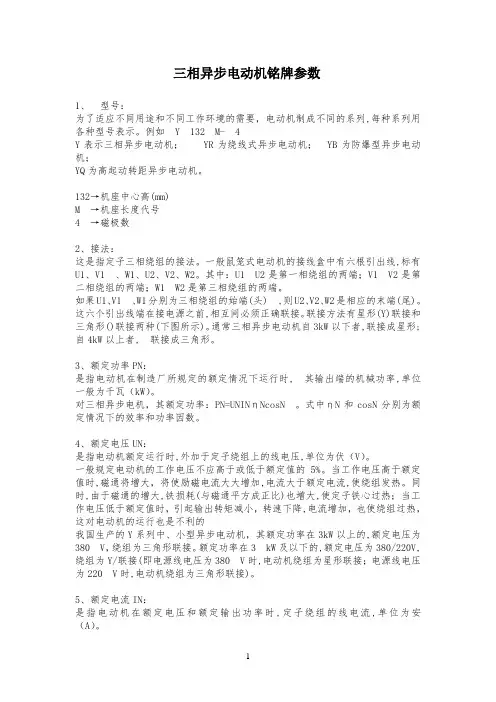

三相异步电动机铭牌参数1、型号：为了适应不同用途和不同工作环境的需要，电动机制成不同的系列,每种系列用各种型号表示。

例如Y 132 M- 4Y表示三相异步电动机；YR为绕线式异步电动机；YB为防爆型异步电动机；YQ为高起动转距异步电动机。

132→机座中心高(mm)M →机座长度代号4 →磁极数2、接法：这是指定子三相绕组的接法。

一般鼠笼式电动机的接线盒中有六根引出线,标有U1、V1 、W1、U2、V2、W2。

其中：U1 U2是第一相绕组的两端；V1 V2是第二相绕组的两端；W1 W2是第三相绕组的两端。

如果U1、V1 、W1分别为三相绕组的始端(头) ,则U2、V2、W2是相应的末端(尾)。

这六个引出线端在接电源之前,相互间必须正确联接。

联接方法有星形(Y)联接和三角形()联接两种(下图所示)。

通常三相异步电动机自3kW以下者,联接成星形;自4kW以上者, 联接成三角形。

3、额定功率PN：是指电动机在制造厂所规定的额定情况下运行时, 其输出端的机械功率,单位一般为千瓦（kW）。

对三相异步电机，其额定功率：PN=UNINηNcosN 。

式中ηN和cosN分别为额定情况下的效率和功率因数。

4、额定电压UN：是指电动机额定运行时,外加于定子绕组上的线电压,单位为伏（V）。

一般规定电动机的工作电压不应高于或低于额定值的5%。

当工作电压高于额定值时,磁通将增大，将使励磁电流大大增加,电流大于额定电流,使绕组发热。

同时,由于磁通的增大,铁损耗(与磁通平方成正比)也增大,使定子铁心过热；当工作电压低于额定值时，引起输出转矩减小，转速下降,电流增加，也使绕组过热，这对电动机的运行也是不利的我国生产的Y系列中、小型异步电动机，其额定功率在3kW以上的,额定电压为380 V，绕组为三角形联接。

额定功率在3 kW及以下的,额定电压为380/220V,绕组为Y/联接(即电源线电压为380 V时,电动机绕组为星形联接；电源线电压为220 V时,电动机绕组为三角形联接)。

电焊机铭牌及标识介绍1.1电焊机选用时应注意的明示信息为方便用户正确选择和使用电焊机产品，在每台电焊机产品的铭牌上会给出有关产品的输入、输出、防护等级等信息，以及相应的工艺、接地等符号或标志。

现对铭牌上的主要信息和符号简要介绍如下。

1.1.1 产品型号表示1988年GB/T 10249-1988《电焊机型号编制方法》批准发布后，各电焊机生产企业均按该标准编制电焊机产品的型号，所以只要看到产品型号就能知道该电焊机产品的结构、工艺类别、输出电流等信息。

近年来，随着进口产品的增加，多功能焊机的发展，原标准中的型号编制方法确实已不能完全反映产品结构和工艺，并且由于该标准不是强制性标准，所以，部分生产企业未按标准要求编制产品型号。

不过，绝大多数生产企业由于其产品已被用户接受并且按标准编制产品型号能使用户对产品结构和工艺、输出信息等一目了然，因此仍按标准要求编制产品型号。

2010年12月，GB/T 10249-2010《电焊机型号编制方法》发布并替代了GB/T 10249-1988。

现将常用的电弧焊机和电阻焊机的型号含义列表如下。

表2部分产品型号的符号代码含义表2部分产品型号的符号代码含义（续）1.1.2接地保护标志除机械驱动的电弧焊机外，其余电弧焊机都属于Ⅰ类设备；而大多数电阻焊机也属于Ⅰ类设备。

所谓Ⅰ类设备是指设备的防触电保护不仅靠基本绝缘，还需将能触及的可导电部分与设施固定布线中的保护（接地）线相连接。

一旦基本绝缘失效，由于能触及的可导电部分已与保护（接地）线连接，因而使用人员的安全有了保证。

因此，通常在焊机的外壳上有一保护性导体接线端（俗称接地端），并标有图示符号“”。

在使用焊机时，一定要将输入电缆中的保护性导线（绿、黄双色线）与该接线端相连。

如输入电缆不带保护性导线，则需要将焊机使用场所中的专用绿、黄双色的保护性导线与该接线端相连。

需要注意的是保护性导体接线端不得用于其它目的（例如用来夹紧外壳上的两个零件）。

电动机铭牌有哪些参数？电动机铭牌参数详解三相异步电动机的铭牌上⾯标明了该电动机的⼀些主要技术参数，这些参数包括电动机的型号、额定功率、额定电流、额定电压、转速、接线⽅法、防护等级数据。

若能熟悉异步电动机的铭牌参数，对于我们正确使⽤及维修时将起到很⼤的帮助。

三相异步电动机的铭牌见下图所⽰：电动机型号：我国电机的产品型号⼀般采⽤⼤写印刷体的汉语拼⾳字母和阿拉伯数字组成。

其中当头的字母是根据电机的全名称选择有代表意义的汉语拼⾳字母。

额定功率：表⽰电动机在额定⼯作状态下运⾏时转轴上输出的机械功率。

⽤符号“P”表⽰，单位⽤“KW”或千⽡表⽰。

额定电流：表⽰电动机在额定状态下运⾏时定⼦电路输⼊的线电流。

⽤“Le”表⽰，单位是“安”或“A”。

额定电压：是指电动机定⼦三相绕组规定应加的线电压值。

⽤符号“Ue”表⽰，单位是“V”或“伏”。

若铭牌上标有两个额定值，220/380伏，这表⽰定定⼦绕组做△连接时，其额定电压应是220伏，⽽作星形（Y）连接时，其额定电压应是380伏。

频率：频率是指电动机定⼦绕组上的允许频率，国产异步电动机的额定频率为50Hz，⽤符号“f”表⽰，单位为“Hz”或“赫兹”。

额定转速：铭牌上的转速是指电动机在额定状态下的转速。

⽤符号“n”表⽰，单位为“转/分”。

接线⽅法：是指电动机在额定电压下，额定⼦绕组的接线⽅法。

⼀半有Y（星形）及△（三⾓形）两种接法。

绝缘等级：是指电动机定⼦绕组所⽤的绝缘材料的等级，它表明电动机所允许的最⾼⼯作温度。

绝缘材料的等级共分为七级，分别是：Y：90°、A：105°、E：120°、B：130°、F：155°、R：180°、C：180°以上温升：是指电动机的绕组温度允许⾼出周围环境温度的数值，也就是电动机绕组温度与周围环境温度之差。

⼯作⽅式：指电动机在额定⼯作情况下，不同⼯作条件和情况允许的持续时间和周期。

电焊机铭牌及标识推荐电焊机选用时应注意的明示信息为方便用户正确选择和使用电焊机产品，在每台电焊机产品的铭牌上会给出有关产品的输入、输出、防护等级等信息，以及相应的工艺、接地等符号或标志。

现对铭牌上的主要信息和符号简要推荐如下。

产品型号表示年《电焊机型号编制方法》批准发布后，各电焊机生产企业均按该标准编制电焊机产品的型号，所以只要看到产品型号就能知道该电焊机产品的结构、工艺类别、输出电流等信息。

近年来，随着进口产品的增加，多功能焊机的发展，原标准中的型号编制方法确实已不能完全反映产品结构和工艺，并且由于该标准不是强制性标准，所以，部分生产企业未按标准要求编制产品型号。

不过，绝大多数生产企业由于其产品已被用户接受并且按标准编制产品型号能使用户对产品结构和工艺、输出信息等一目了然，因此仍按标准要求编制产品型号。

年月，《电焊机型号编制方法》发布并替代了。

现将常用的电弧焊机和电阻焊机的型号含义列表如下。

表部分产品型号的符号代码含义表部分产品型号的符号代码含义（续）接地保护标志除机械驱动的电弧焊机外，其余电弧焊机都属于Ⅰ类设备。

而大多数电阻焊机也属于Ⅰ类设备。

所谓Ⅰ类设备是指设备的防触电保护不仅靠基本绝缘，还需将能触及的可导电部分与设施固定布线中的保护（接地）线相连接。

一旦基本绝缘失效，由于能触及的可导电部分已与保护（接地）线连接，因而使用人员的安全有了保证。

因此，通常在焊机的外壳上有一保护性导性导线（绿、黄双色线）与该接线端相连。

如输入电缆不带保护性导线，则需要将焊机使用场所中的专用绿、黄双色的保护性导线与该接线端相连。

需要注意的是保护性导体接线端不得用于其它追求（例如用来夹紧外壳上的两个零件）。

警示性符号在电焊机的外壳上通常会有一些警示性符号。

常见的警示性符号及含义见表。

表警示性符号及含义额定最大输入电流（）及最大有效输入电流（）在 《弧焊设备第部分：焊接电源》中对额定最大输入电流（）的定义为：额定输入电流的最大值。

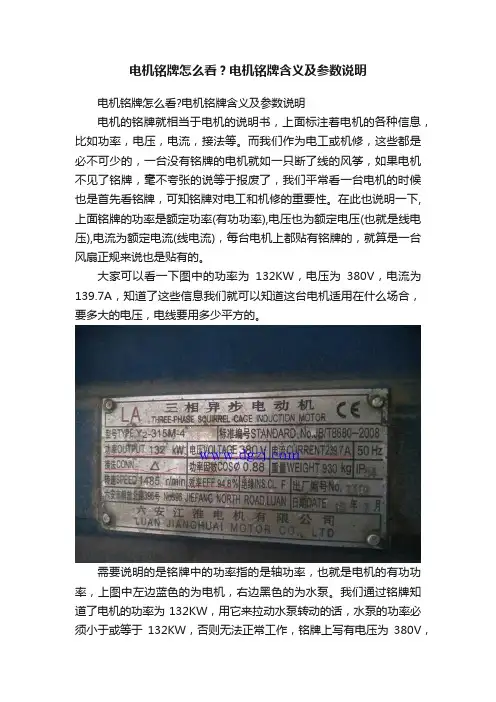

电机铭牌怎么看？电机铭牌含义及参数说明电机铭牌怎么看?电机铭牌含义及参数说明电机的铭牌就相当于电机的说明书，上面标注着电机的各种信息，比如功率，电压，电流，接法等。

而我们作为电工或机修，这些都是必不可少的，一台没有铭牌的电机就如一只断了线的风筝，如果电机不见了铭牌，毫不夸张的说等于报废了，我们平常看一台电机的时候也是首先看铭牌，可知铭牌对电工和机修的重要性。

在此也说明一下,上面铭牌的功率是额定功率(有功功率),电压也为额定电压(也就是线电压),电流为额定电流(线电流)，每台电机上都贴有铭牌的，就算是一台风扇正规来说也是贴有的。

大家可以看一下图中的功率为132KW，电压为380V，电流为139.7A，知道了这些信息我们就可以知道这台电机适用在什么场合，要多大的电压，电线要用多少平方的。

需要说明的是铭牌中的功率指的是轴功率，也就是电机的有功功率，上图中左边蓝色的为电机，右边黑色的为水泵。

我们通过铭牌知道了电机的功率为132KW，用它来拉动水泵转动的话，水泵的功率必须小于或等于132KW，否则无法正常工作，铭牌上写有电压为380V，接法画了个三个角，我们由此可知道他用的是三相交流电，必须使用三角形接法。

有些电机接法上除了画个三角形还多一个/Y，Y代表星形接法，这就告诉我们可以用三角形接法或星形接法，如果只是画了一个就只能用画的那个接法来接，不按它的接法来接有什么后果不用说你也知道。

标注的电流为239.7A，选用电线的时候我们就可以通过这个来决定用多少平方的电线。

选用的电线的载电流量必须大于239.7A。

功率因数昨天已经讲过，所以在这里就不讲了，铭牌上标注的效率为百分之94.8是什么意思？所谓效率是指单位时间内完成的工作量，我们知道电机的有功率不可能达到百分百，也就是说上面这台电机功率虽然为132KW，运行的时候不可能达到132KW，总会有损失，而效率就是指这台电机他实际中能达的功率。

所以我们想要知道他实际能达到的最大功率为多少，我们就可以用有功功率132KW乘以百分之94.8。

电焊机型号说明电焊机型号说明：一、BX1，BX2，BX3，BX4，……其中1234表示变压器形式1--动铁2--动铁3--动圈4--晶体管5--可控硅6--抽头式7--逆变BX中的B表示交流ZX中的Z表示直流X表示降特性，另外有P表示平特性二、NBC表示CO2气体保护焊机，其中C表示CO2（二氧化碳）另外有型号为NB的三、另外有WSM，WS，TIG的型号，这是钨极气体保护焊机，属于非融化极气体保护焊。

WSM功能：手工焊（MMA），钨极，脉冲WS功能：手工焊（MMA），钨极TIG功能：钨极四、型号后面的数字，如BX1-400中的400，则按国标表示焊机的焊接电流大小。

如ZX7-125，ZX7-160，BX1-500等。

但是也有些厂商会对它们进行虚标，这个在购买的时候需要注意。

1、什么是电弧？电弧是一种通过气体放电的现象，在两个电极之间的空气间隙中产生持久而强烈的放电现象，称为焊接电弧。

电弧是目前我们人类所能直接应用的温度最高的热源，一般自由电弧的弧柱中心温度可达八千度左右，而压缩电弧（等离子电弧）的弧柱中心温度更是高达一万八千度以上。

2、什么是引燃？我们把开始造成两电极间气体发生离及电子发射而引起电弧燃烧的过程，叫做电弧的引燃。

3、电弧的引燃可以用如下两种方法：第一种方法是将两电极互相靠近到只有1－2mm的间距，这时如果在两电极间加有很高的电压（约1000V以上），那么在强电场作用下，阴极上的电子即可以克服阴极内部正电荷对它的静电引力而逸出阴极表面，产生电场导致电子发射，造成空气中放电而形成电弧，但是这种方法因为电压极高，危险性很大。

第二种方法是先将两电极互相接触，然后迅速拉开至3－4mm的距离来引燃电弧，实际上焊接电弧就是利用为种方法来引燃的。

例如：首先将通上焊接电源的焊条未端与焊件表面相接触，然后很快地将焊条拉开至与焊件表面距离3－4mm的间隙，则电弧就在焊条与焊件的间隙中燃烧了。

焊接电弧引燃的顺利与否，还与如下几个因素有关：焊接电流强度、电弧中的电离物质、电源的空载电压及其特性等。

中华人民共和国特种设备安全法产品铭牌、安全警示
根据中华人民共和国特种设备安全法，特种设备安全铭牌和安全警示是必需的。

这些铭牌和警示的目的是提醒和警示使用特种设备的人员注意安全事项，以保障人身安全和设备运行的安全。

产品铭牌是指特种设备上必须明确标注的相关信息，通常包括以下内容：
1. 产品名称和型号：明确特种设备的名称和型号，以便用户正确识别和区分。

2. 出厂编号或生产日期：可追溯设备的生产和出厂时间，方便管理者进行设备跟踪和维护。

3. 设备规格和性能：明确设备的技术规格和性能参数，帮助用户了解设备的适用范围和性能。

4. 生产单位和地址：标明生产单位的名称和地址，方便用户查询产品的生产者和联系方式。

5. 安全使用和维护注意事项：列明使用设备时需要注意的安全事项和操作注意事项，以提醒用户使用设备时的安全要求。

安全警示是指标识在特种设备上的警示标记，用以提醒使用者防止事故和不安全行为。

标准警示标记一般包括以下内容：1. 危险标志：用于表示设备本身存在潜在危险的区域或部位，提醒使用者注意和防范。

2. 禁止标志：表示某些行为是被禁止的，用户必须遵守，以防止可能的危险。

3. 警告标志：用于表示存在潜在危险的情况，并提醒用户采取预防措施。

4. 提醒标志：用于提醒和警示用户注意和注意设备的某些特殊要求或限制。

特种设备安全铭牌和安全警示的设置和使用，是为了确保特种设备的安全运行和保护使用者的人身安全，用户在使用特种设备时务必仔细阅读和遵守相关的铭牌和警示。

二相电焊机规格型号及编号和额定功率一、引言二相电焊机是一种常见的焊接设备，用于在工业生产和维修中进行金属材料的连接。

本文将介绍二相电焊机的规格型号、编号和额定功率等相关信息。

二、二相电焊机的定义和原理2.1 定义二相电焊机是一种使用交流电源的焊接设备，可以将电能转化为电弧能，从而产生高温和高能量的电弧，用于焊接金属材料。

2.2 原理二相电焊机的原理是利用交流电源产生的电弧能量进行焊接。

它包括一个变压器、电极夹和接地夹等组成部分。

交流电源经过变压器的升降压作用，形成适合焊接的电压和电流。

电极夹和接地夹分别与焊条和工件连接，形成电流回路。

电流通过焊条和工件之间的间隙产生电弧，从而产生高温和高能量的焊接电弧。

三、规格型号及编号3.1 规格型号二相电焊机的规格型号通常由制造商根据设备的性能和功能进行命名。

常见的规格型号有ZX200、ZX300、ZX400等。

3.2 编号每台二相电焊机都有一个独特的编号，用于标识设备的唯一性和追溯。

编号通常由制造商根据一定的规则进行编制，包括生产日期、生产批次和设备序列号等信息。

四、额定功率额定功率是指二相电焊机在正常工作条件下所能提供的最大功率。

它通常由制造商在设备上标注，并用于指导用户选择合适的焊接参数。

额定功率取决于电焊机的设计和性能，一般在100W到1000W之间。

五、选择二相电焊机的注意事项在选择二相电焊机时，需要考虑以下几个因素： 1. 额定功率：根据焊接的需求确定所需的额定功率。

2. 规格型号：根据工作场景和焊接要求选择合适的规格型号。

3. 品牌和质量：选择知名品牌和具有良好口碑的产品，确保设备的质量和可靠性。

4. 价格和性价比：根据预算和性能需求选择性价比较高的产品。

六、二相电焊机的应用领域二相电焊机广泛应用于以下领域： 1. 建筑施工：用于焊接钢结构、管道和金属构件等。

2. 汽车维修：用于焊接车身和零部件等。

3. 金属加工：用于焊接金属制品和工艺品等。

电气控制设备的铭牌与标志1．铭牌每台电气控制设备应配备一个或数个铭牌，铭牌应坚固、耐久，其位置应该是在控制设备安装好后易于看见的地方，而且字迹要清楚。

为了尽可能从制造厂获得全部资料，制造厂的名称和商标及产品的设计型号或系列号必须标在电器上，最好是在铭牌上。

下面（1）和（2）项的资料应在铭牌上标出。

另外，（3）～（19）项的数据，如果适用，可以在铭牌上给出，也可以在制造商的技术文件中给出。

（1）制造商（生产厂）或商标。

注意：制造商是对完整的控制设备承担责任的机构。

（2）型号或标志号，或其他标记，据此可以从制造商得到有关的资料。

（3）执行标准。

（4）电流类型（及在交流情况下的频率）。

（5）额定工作电压。

（6）额定绝缘电压。

如制造商已标明，可标为额定冲击耐受电压。

（7）辅助电路的额定电压（如适用）。

（8）工作限值。

（9）每条电路的额定电流（如适用）。

（10）短路耐受强度。

（11）防护等级。

（12）对人身的防护措施。

（13）户内使用条件、户外使用条件和特殊使用条件，如制造商已标明，则为污染等级。

（14）为控制设备所设计的系统接地形式。

（15）外形尺寸，其顺序为高度、宽度（或长度）、深度。

（16）质量。

（17）内部隔离形式。

（18）功能单元的电气连接形式。

（19）环境1或环境2。

2．标志在控制设备内部，应能辨别出单独的电路及其保护器件。

如果要标明控制设备电气元件，所用的标记应与控制设备接线图上的标记一致。

如需要标志在电器上，则有关产品标准应符合相应的规定。

标志应不易磨灭和易于识别。

电器上还应标志下列数据且保证在安装后是易见的。

（1）操动器的运动方向（如适用）。

（2）操动器位置标记。

（3）合格标记和认证标志（如适用）。

（4）对于微型电器，则标以符号、颜色代号或字母代号。

（5）接线端子的识别和标志。

（6）IP代号和防电击保护等级（当适用时）。

（尽可能标在电器上）（7）隔离适用性（当适用时），其隔离功能符号如下。

电焊安全标识标牌摘要：一、电焊安全标识标牌的概述1.电焊安全标识标牌的定义2.电焊安全标识标牌的作用二、电焊安全标识标牌的分类1.常见电焊安全标识标牌2.电焊安全标识标牌的分类标准三、电焊安全标识标牌的制作要求1.材料选择2.设计规范3.制作工艺四、电焊安全标识标牌的安装与维护1.安装位置2.安装方式3.维护保养五、电焊安全标识标牌在我国的相关法规1.相关法律法规2.电焊安全标识标牌的管理规定正文：电焊安全标识标牌是用于提示电焊作业安全注意事项的标识，具有警示和指导作用。

电焊安全标识标牌的种类繁多，涵盖了各种电焊设备、电焊作业环境以及电焊安全操作等方面。

根据电焊安全标识标牌的内容和用途，可以将其分为以下几类：警示类、禁止类、指令类、提示类等。

警示类标识主要用于提醒人们注意电焊作业的危险性，如“电焊作业，严禁靠近”；禁止类标识用于禁止某些不安全行为，如“禁止吸烟”；指令类标识用于指导人们如何进行安全操作，如“戴好防护面罩”；提示类标识用于提供一些安全提示信息，如“注意通风”。

电焊安全标识标牌的制作要求严格。

首先，材料选择要考虑耐磨、耐腐蚀、不易褪色等因素；其次，设计规范要符合相关标准，字体、颜色、图案等要有明确的规定；最后，制作工艺要精细，确保标识标牌的质量。

电焊安全标识标牌的安装与维护也是非常重要的。

安装位置要选择在醒目的地方，如电焊设备附近、作业现场入口等；安装方式要稳固，避免标识标牌脱落或变形。

在维护保养方面，要定期检查标识标牌是否完好无损，发现损坏要及时更换。

在我国，关于电焊安全标识标牌的管理规定主要体现在相关法律法规中。

例如，《中华人民共和国安全生产法》规定，企业应当建立健全安全生产责任制度，加强对生产过程中安全标识的管理。

此外，《电焊作业安全规程》也对电焊安全标识标牌的设计、制作、安装、维护等方面提出了具体要求。

总之，电焊安全标识标牌在电焊作业中具有不可忽视的作用。

电焊安全标识标牌（原创版）目录1.电焊安全标识标牌的定义和作用2.电焊安全标识标牌的分类3.电焊安全标识标牌的设计要求4.电焊安全标识标牌的设置规范5.电焊安全标识标牌的重要性正文一、电焊安全标识标牌的定义和作用电焊安全标识标牌是指用于指示电焊作业安全信息和警示信息的标识，它可以提醒作业人员注意安全，防止事故的发生。

电焊作业过程中，由于高温、高压、明火等危险因素的存在，容易导致火灾、爆炸、烫伤等事故，因此，设置电焊安全标识标牌是保障电焊作业安全的重要措施之一。

二、电焊安全标识标牌的分类电焊安全标识标牌主要分为以下几类：1.警告标识：用于提醒作业人员注意电焊作业的危险性，如“禁止靠近”、“高压危险”等。

2.禁止标识：用于告知作业人员某些行为是禁止的，如“禁止吸烟”、“禁止穿易燃衣物”等。

3.指令标识：用于指示作业人员应采取的安全措施，如“必须戴防护眼镜”、“必须穿防护鞋”等。

4.提示标识：用于提供有关电焊作业的安全知识和操作方法，如“电焊作业注意事项”、“电焊机的正确使用方法”等。

三、电焊安全标识标牌的设计要求电焊安全标识标牌的设计应符合以下要求：1.标识内容应简洁明了，便于作业人员理解和记忆。

2.标识形式应具有较强的警示性和醒目性，使作业人员在作业过程中能够随时注意。

3.标识应采用耐久、耐磨、耐腐蚀的材料制作，以保证其在恶劣环境下的使用寿命。

4.标识的尺寸和颜色应符合相关标准，便于作业人员识别。

四、电焊安全标识标牌的设置规范电焊安全标识标牌的设置应符合以下规范：1.标识应设置在电焊作业场所的显著位置，便于作业人员随时查看。

2.标识的设置高度应适中，以避免作业人员视线受阻。

3.标识的间距应适当，避免过多标识造成视觉疲劳。

4.标识应定期检查和维护，确保其内容清晰、完整。

五、电焊安全标识标牌的重要性电焊安全标识标牌在保障电焊作业安全方面具有重要作用，它可以提醒作业人员注意安全，防止事故的发生。

通过设置电焊安全标识标牌，可以有效地提高电焊作业的安全水平，保障作业人员的生命安全和财产安全。

电焊安全标识标牌
电焊安全标识标牌通常会显示一些信息，例如是为了提醒人们在某个区域或设备附近需要采取特定的安全措施。

这些建议性标识可以包括以下内容：
1. 警示语：标牌上可能显示一些警示语，比如"禁止触摸"、"高温注意"、"易燃"等，用以提醒附近人们注意电焊操作的危险性。

2. 安全措施：标牌还可能提醒人们应采取的安全措施，比如"戴好防护眼镜"、"穿戴防护服"等，以及电焊设备的正确使用方法。

3. 图示：标牌通常还包括一些图示，用以直观地展示电焊区域的危险或使用注意事项。

4. 紧急联系：有时候标牌上还会提供相关的紧急联系信息，比如安全管理部门的电话或者应急救援电话号码。

总的来说，电焊安全标识标牌的目的是通过文字、图示等方式提醒人们在这些区域或设备附近要注意安全，并采取
相应的安全措施。

这些标牌通常应当按照相关标准规范进行制作，并应明确易懂。
