塔吊选型与布置

初步筛选
根据需求和调研结果，初步筛选出几个符合要求的塔吊型号。
选型步骤及注意事项
1 2
详细对比
对初步筛选出的塔吊进行详细对比，包括性能、价格、安全性、可靠性等方面。
确定选型
根据对比结果，综合考虑各方面因素，最终确定选型。
3
签订合同
与供应商签订购买合同，明确双方的权利和义务。
选型步骤及注意事项
拓展专业领域
在掌握塔吊基本知识和技能的基础上，进一步拓展相关领域的知识，如结构工程、机械工程等，提升综合能力。
感谢您的观看
THANKS
绿色环保
环保意识的提高将促使塔吊行业更加注重绿色、环保、节能等方面的技术创新。
高性能化
为了满足不断增长的施工需求，塔吊的性能将不断提升，包括起重量、起升高度、工作幅度等。
不断提升自身专业能力
持续学习
关注行业动态，学习最新的塔吊技术和知识，不断提高自身专业素养。
实践经验积累
积极参与实际项目，通过实践不断积累经验，提升解决实际问题的能力。
根据工程需求和场地条件，选用 QTZ80型塔吊，最大起重量8吨，最大工作幅度60米。
布置方案
采用双侧布置形式，两台塔吊分别布置在建筑物两侧，覆盖整个施工区域。塔吊基础采用钢筋混凝土独立基础，确保稳定性和安全性。同时，考虑到施工过程中的运输和安装需求，在塔吊附近设置临时道路和材料堆放场地。通过合理的布置和选型，该工程塔吊满足了施工需求，提高了施工效率和质量。
塔吊作用
在高层建筑施工中，塔吊是不可或缺的起重设备，用于吊装钢筋、模板、混凝土等建筑材料，以及安装钢结构、幕墙等构件。
塔吊主要类型
01
02

塔式起重机 PPT课件

8
塔吊自重（ KN）
最大起重荷载（KN）
承台厚度最大倾覆力矩最大基础水平力
（mm） M（KN.m）
F（KN）
1137．41
100
1500
5535.7
161
9
2.3.1 TC5013
10
塔吊基础采用承台天然基础。承台混凝土采用C35商品混凝土。在混凝土轴心抗拉强度值应达到C30时，即可进行安装工作（实际安装进入时间以留设的同条件养护混凝土试件抗压强度为准）。钢筋采用Ⅱ级，初步确定平面尺寸5000×5000mm，承台高度 1350mm，承台顶面为基础底板底面标高。表中数据为满足塔吊稳定性的最小值。
塔吊浅基础安全计算 1
参与人员：文继涛汪运廷王文超代巨祥赵伟纪胡鑫
指导老师：张正阳
1 工程概况
2
工程位于位于清远市北江北岸，凤城大桥西北侧，一期工程由2栋32层～44层超高层住宅和附属2层商业中心、整体2层地下室组成。一期总建筑面积为147459.71平方米，其中地上面积为115094.67平方米，地下面积为32365.04。高层建筑高度为110.7米～135.3米。建筑用地为 32379.68 平方米。1#楼由三个单元组成，层数分别为41～44层；2# 楼由三个单元组成，层数为32～39层；基地西侧沿路设小区康体中心。基础结构型式为预制管桩桩基础，主体结构型式高层为混凝土框剪结构，多层为混凝土框架结构。
3#塔吊：H=40m。塔吊平面布置详见附图，基础剖面如下图所示：
5
2.2 塔吊选型
6
根据本工程的特点，两台高塔租用长沙中联重工科技发展股份有限公司生产的TC7013-10D型塔吊，其主要技术参数有：

7-垂直运输设备的选用和布置

第七章垂直运输设备的选用和布置一、垂直运输设备的选择结构施工阶段我们拟投入4台塔吊，装修、机电施工阶段我们拟投入6台施工井架。

二、塔吊施工方案1、塔吊的选型结构施工阶段设置4台塔吊：1# ST60/15 臂长60米2# ST60/15 臂长60米3# ST60/15 臂长60米4# ST60/15 臂长60米塔吊的平面定位如下图所示：结构施工阶段塔吊布置2、塔吊设置原则1）覆盖建筑物以及现场物料堆放场地和载物车辆装卸货物场所2）满足工期和垂直运输任务的需要3）满足塔吊安装条件和塔基开挖条件4）满足塔吊拆除条件5）距建筑物外皮间距不小于4米3、塔吊起重性能表ST60/15起重性能表半径倍率最大吊重及位置15 25 30 40 45 50 55 6060Ⅱ吊重5T20.2M 5 4.43 3.57 2.53 2.18 1.91 1.68 1.50Ⅳ吊重10T11.75M 7.41 3.83 2.93 1.88 1.54 1.26 1.04 0.854、塔吊安装准备1）塔吊及其附属配件的准备；2）具有上岗证的安装人员；3）塔吊专用电箱。

为了满足塔吊正常工作，塔吊必须配用专用电箱，根据塔吊的定位对塔机电箱合理布置，塔吊专用电箱距塔吊中心不得大于5米；4）平整场地，便于塔吊部件的摆放和汽车吊的入场选位；5）准备标号为C35以上的混凝土和钢筋；2-7-316）对塔吊基础块区域进行地质分析，如须加固须报方案经监理批准备案；7）对架空输电线或通讯线架设防护设置。

5、塔吊安装塔吊的安装我们采用55吨汽车吊进行安装。

塔吊安装过渡节。

注意塔机的顶升方向。

安装标准节。

安装顶升套架，包括走道平台、扁担梁、油缸。

安装回转装置.先在地面上安装好引进大梁,然后吊装。

吊装回转装置吊装平衡臂安装平衡臂，汽车吊整体吊装。

安装司机室、塔顶。

吊装塔顶连接塔机用电线路，并缓慢回转平衡臂。

整体安装起重臂按规范安装平衡重。

调试验收，合格后投入使用。

超高层项目塔吊选型及布置

常见塔吊架设方式
03 常见塔吊架设方式
外附塔吊
内爬动臂塔
外挂动臂塔
外挂+内爬结合动臂塔
常见塔吊架设方式有附着式、内爬式、外挂式。
普通住宅项目尽量选择附着式塔吊；全混凝土外框结构超高层一般选用外附着式塔吊，特殊情况下时可在电梯井道内布置内爬式塔吊。钢外框结构采用核心筒先行的，可采用外挂、内爬及外挂+内爬结合的方式，也可以采用附着式。采用平层施工的，可采用内爬或附着式。建议尽量选用动臂塔或自由端高度较高的、XXXX大厦
XXXXXX大厦施工总承包工程占地面积约4953.74㎡，总建筑面积为 84632.22㎡，其中地下建筑面积为 20059.9㎡，地上建筑面积64572.32㎡。地下4层、地上37层，建筑总高度为 188.7m。结构形式为型钢混凝土柱、钢梁组合楼面-双混凝土核心筒结构。
04 超高层项目塔吊定位
4.4、核心筒外挂塔优缺点
当面对核心筒内结构布局不太规则、井道狭小、筒内墙厚度不足以支撑内爬，核心筒面积不足以布置多台塔吊时，结构高度又无法采用外附着塔吊，诸如此类情况，则需考虑将塔吊外挂于核心筒外侧。
需考虑因素： 1）塔吊架设位置对外框结构的影响； 2）若采用外挂式做法，应论证筒体结构的承载能力，必要时应做结构加固； 3）与爬模或顶模的碰撞干扰； 4）其余可参考内爬塔的考虑因素。
布置总原则： 1、满足招标文件要求； 2、满足作业半径、工期等要求（受堆料场地、吊重等的限制）； 3、尽量选择在墙体较厚处和避开墙体开洞处，减少对墙体的加固； 4、塔吊支撑结构的预埋件尽量布置在平面抗侧刚度大的楼层位置，减少墙体加固； 5、爬升次数最少，以减少爬升对工期的影响； 6、布置多台塔吊时，每次爬升高度尽量相同，始终处于大致相同的标高，保持协同工作。 7、满足群塔作业防碰撞要求； 8、尽量避开交通要道及功能用房。

塔吊的方位布置PPT正式版

位塔机中处于最高位置部件之间的垂直距离不应小于2m。
≥2 m
≥2 m
建筑工程施工准备
三、塔吊的定位
4、与架空输电线的安全距离
施工场地范围有架空输电线时，塔机与架空线路边线必须满足最小的安全距离。实在无法避免时，可考虑搭设防护架的方法。
塔吊和架空线边线的最小安全距离
安全距离
电压(kV)
(m)
<1
1~15
20~40
60~110
220
沿垂直方向
1.5
3.0
4.0
5.0
6.0
沿水平方向
1.5
2.0
3.5
4.0
6.0
防护架可以采用金属材料吗？
知识学习
建筑工程施工准备
知识学习
三、塔吊的定位
思考：塔吊如下图布置，
5、塔机易于位时，需结合建筑物总体综合考虑，应考虑距离塔机最近的建筑物各层是否有外伸挑板、露台、雨棚、（错层）阳台、廊桥、幕墙或其他建筑造型等，防止其碰撞塔身。

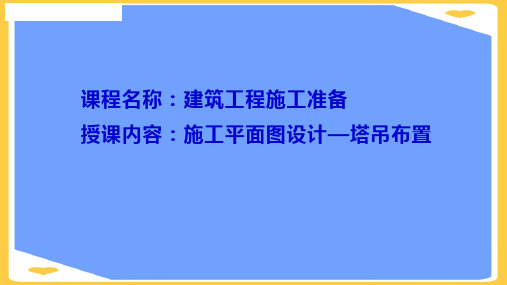

课程名称：建筑工程施工准备授课内容：施工平面图设计—塔吊布置
施工平面图设计之
——塔吊布置
知识目标 : 掌握塔吊的布置素质目标 : 培养学生理论联系实际
解决现场问题的能力教学难点：塔吊的定位
内容综述
任务引入
1、参观图书馆施工现场，入口处设有 “七牌一图”，其中的“一图”指什么图？ 2、施工现场都布置了哪些设施？ 3、施工现场布置了几台塔吊？
2、塔身与建筑物的安全距离
1、尽量覆盖施工区域
2、塔身与建筑物如的安果全距采离用汽车吊等辅助吊装设备，应提
——塔吊布置
前考虑拆除时汽车吊等设备的所在位置，

吊机选型与吊装验算ppt课件

图5—6 牵缆式拔杆起重机 1—拔杆； 2—转盘；3—底座；4—缆风绳； 5—起伏滑轮组；6—吊杆；7—起重滑轮组；
13
动画
大型牵缆式拔杆起重机，起重量可达80t，起重高度达80m，拔杆和吊杆均系角钢组成的格构式截面，这种拔杆用于重型工业厂房的吊装或高炉安装。吊杆和拔杆的连接有两种形式：一种是吊杆直接连在底盘上，吊杆转动时，拔杆不动，由设在吊杆顶两侧的拉绳牵动吊杆旋转，另一种是将吊杆与拔杆连接在一个转盘上，由卷扬机牵动转盘转动，带动拔杆和吊杆同时旋转，这时，缆风绳必须通过活动装置连接在拔杆顶上，当拔杆转动时，缆风绳保持不动。这种起重机需要较多的缆风绳，至少要有六根。
（3）金属格构式独脚拔杆是由四根角钢和横向，斜向缀条(角钢或扁钢)联系而成。截面一般为方形，整根拔杆由多段拼成，可根据需要调整拔杆高度。构造见图5—3 。
金属格构式拔杆，起重量可达 100t以上，起重高度达70—80m，拔杆所受的轴向力往往很大，因此，对支座及地基要求较高，一般要经过计算。
施工中应根据工程规模、工程特点、工作性质、施工工期等选用相应的运输设备。
正确地使用和保养设备应按照已经制订好的相应操作规程进行操作和维护保养。操作人员应具有操作证。

1.4 垂直运输设备
1.4.1 起重设备
[目的要求] 了解 : 拔杆、牵缆式拔杆起重机的构造，履带式起重机的稳定性验算，履带式起重机起重臂接长的计算，汽车式起重机，轮胎式起重机，爬升式塔式起重机，附着式塔式起重机。
它的优点是：侧向稳定性比独脚拔杆好，缆风绳比独脚拔杆少。
它的缺点是：构件起吊后，活动范围小。
人字拔杆上部两杆的绑扎点，离杆顶至少 600mm，并用8字结捆牢。起重滑车组和缆风绳均应固定在交叉点处。拔杆的前倾度，每高1m不得超过10mm，两杆下端要用钢丝绳或钢杆拉住，长度约为主杆长度的1／2～1／3，以平衡拔杆本身的水平推力。缆风绳的数量，根据起重量和起重高度决定，直立的人字拔杆，前后各一根，向前倾斜的，可在后面用两根(左右各一根)，必要时，前面再增加一根，吊重较大时，可在后面设置滑车组缆风绳。人字拔杆的起重绳是通过一根杆底的导向滑车的，为保持稳定，另一根杆底，要用钢丝绳扣牢。

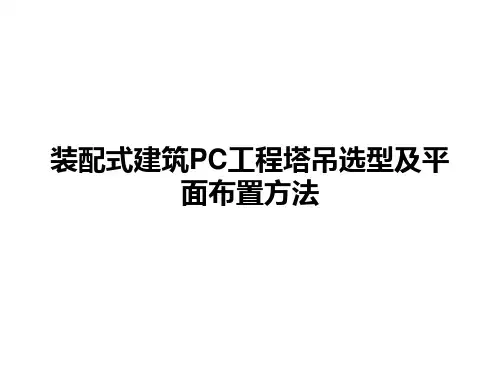

装配式建筑PC工程塔吊选型及平面布置方法

安全距离
电压(kV)
(m) <1 1~1 20~4 60~11 220
5
0
0
沿垂直方向 1.5 3.0 4.0
5.0
6.0
沿水平方向 1.5 2.0 3.5
4.0
6.0
防护架采用什么材料？
d 满足塔吊基础设置的要求
①塔吊设置在基坑内
2、塔吊定位
2、塔吊定位
②塔机布置在地下室结构范围外
2、塔吊定位
地下室施工阶段主要吊装些模板、架管、钢筋、C构件是塔吊的主要工作，PC件动辄5~6 吨，所以主体施工阶段对塔吊起重能力要求高，但只需要覆盖主体；
因此，需要综合考虑两个阶段的需求（臂长可阶段变化），选出经济性的方案。
1、塔吊选型
1、塔吊的型号选择
主要考虑的三大技术参数
a 工作幅度 b 起重高度
c 起重量
1、塔吊选型
主要考虑的经济参数
a 进出场安拆费 b 月租金 c 作业人员工资
1、塔吊选型
工作幅度
塔吊工作幅度：是指塔机的回转中心到吊钩可达到最远处的距离，决定塔吊的覆盖范围；
2、塔吊定位
工作幅度要求
塔吊使用分为地下室施工和主体施工两大阶段
2、塔吊定位
2、塔吊定位
群塔作业安全要求
装配式建筑施工，对塔吊依赖大，塔吊布置数量也比传统施工要多，群塔作业安全更需要提前设计；
高低塔布置与建筑主体施工进度安排有关，群塔作业方案中应根据主体施工进度及塔吊技术要求，确定合理的塔吊升节、附墙时间节点；
2、塔吊定位
c 塔吊和架空线边线的最小安全距离要求
H=H1+H2+H3+H4
起

塔式起重机(资料)ppt课件

44
A 起升高度限位器
起升高度限位器用于防止在吊钩提升或下降时可能出现的操作事物。当吊钩滑轮组接近载重小车时，应停止其上升运动；当吊钩滑轮组下降时，防止卷筒上的钢丝绳完全松脱甚至以相反方向缠绕在卷筒上。
45
B 回转限位器
对于不设集电器的塔机，应安装回转限位器，以防止电缆缠绕而造成损坏和安全事故。
额定起升速度回转速度小车变幅速度动臂变幅速度行走速度
33
34
G 最低稳定下降速度
最低稳定下降速度是指塔机吊钩滑轮组为最小钢丝绳倍率，吊有允许的最大起重量时，吊钩稳定下降时的最低速度，一般称为慢就位速度。我国标准规定为3～7m/min。
35
四、塔机的主要安全装置
安全装置的本质是辅助司机做判断的工具，而不能代替司机做判断。当司机认为有危险而安全装置并未动作时，仍应坚决停止危险动作。当司机对安全装置的准确性有怀疑时，应立即停机检测。
6
B 按变幅方式分:动臂式塔机
7
平臂变幅式塔机：
8
C 按自升方式分附着式和内爬式塔机：
附着式塔机安装在建筑物一侧，底座固定在专门的基础上或固定在轨道上，塔身间隔一定高度用杆件与建筑物连接，依附在建筑物上，这种形式应用比较广泛，可自升自降。
9
内爬式塔机安装在建筑物内部，支承在建筑物内部的结构上，依靠底部的爬升机构，使整机沿建筑物内通道上升。
46
C 幅度限位器
对于水平臂小车变幅的塔机，幅度限位器又称小车行程限位开关，其用途是限制小车在起重臂上的移动范围；对于动臂式的塔机在臂架低位置和高位置都有幅度限位开关，以防止臂架反弹后翻造成事故。动臂式塔机一般在A字架上还装有吊臂弹性缓冲装置。

塔式起重机PPT课件(2024)

2024/1/29
20
05
塔式起重机操作、维护与保养
2024/1/29
21
操作规程及注意事项
严格遵守操作规程
按照制造商的操作手册和现场安全规定进行操作，禁止超载、超速等危险行为。
操作前检查
在启动塔式起重机前，应对各部件进行详细检查，包括钢丝绳、吊钩、电气系统等，确保设备处于良好
状态。
A
B
C
D
恶劣天气下的操作
在强风、暴雨等恶劣天气下，应停止使用塔式起重机，并采取必要的防护措施。
信号与沟通
操作员应清晰理解并遵守指挥人员的信号，保持与其他工作人员的沟通，确保作业安全。
2024/1/29
22
日常维护与保养内容
清洁与润滑
定期清洁塔式起重机，保持设备整洁；对运动部件进行定期
润滑，减少磨损。
19
在安装过程中，要严格遵守安全操作规程，确保人员和设备安全；在安装完成后，要进行全面的检查和测试，确保塔式起重机能够正常运行。
调试过程与验收标准
调试过程
在安装完成后，进行空载试车、静载试车、动载试车等调试工作，检查各部件运行是否正常、是否存在异常响声或振动等问题。
验收标准
根据国家相关标准和设计要求，制定具体的验收标准。一般包括以下内容：塔式起重机的结构、连接、电气系统、安全装置等是否符合要求；空载和负载试验是否合格；操作性能是否良好等。只有符合验收标准的塔式起重机才能投入使用。
高施工效率和安全性。
节能环保技术
采用高效能、低噪音、低排放的发动机和电动机，以及能量回收技术，降低塔式起重机的能耗和
排放，符合环保要求。
模块化设计
通过模块化设计，实现塔式起重机的快速安装、拆卸和运输，提高设备的适应性和使用便捷性。

某知名企业塔吊选项与基础设计讲座

3、非工作状态：
已安装架设完毕的塔吊，不吊载，所有机构停止运动，切断动力电源，并采取防风保护措施
的状态。
4、起重量：起重量——被起升重物的质量，单位为t。
额定起重量：允许吊起的重物连同吊具质量的总和。
最大起重量：正常工作条件下，允许吊起的最大额定起重量。
5、幅度：
塔吊置于水平场地时，空载吊具垂直中心线至回转中心线之间的水平距离，单位为m。
(以上小车运行速度、变幅速度、回转速度的定义的条件为在水平场地上离地10m高度处，风速小于3m/s时测定。)
塔吊型号选择
一、主要考虑的技术参数和经济参数
• 主要考虑的三大技术参数
• 主要考虑的经济参数
•a 工作幅度
•a 进出场安拆费
•b 起重高度
•b 月租金
•c 起重量
•c 作业人员工资
塔吊型号选择
•二、选择塔吊的型号时，应注意以下几个条件的约束： •1、塔吊选型首选取决于工程规模 •2、塔吊应满足吊次的需求 •3、塔吊覆盖面的要求 •4、最大起重能力的要求 •三、关于塔吊选型的几点建议 •1、根据施工经验：下旋轨道塔式起重机用于15层以下的高层建筑；15层以上的高层建筑常选用附着式塔式起重机；200m以上的超过高层建筑优先考虑爬升式塔式起重机。 •2、对于有钢结构施工的工程，同时应该考虑钢构件的最大重量，一般应首先考虑 ST7030等型号的塔吊。 •3、金融中心二期住宅项目A4组团选用TC5013、TC5613、TC6013各两台。
最大幅度：塔吊工作时，臂架倾角最小或小车在臂架最外极限位置时的幅度。
•
最小幅度：臂架倾角最大或小车在臂架最内极限位置的幅度。
主要技术参数
6、起重力矩：
幅度和相应起吊物品重力的乘积称为起重力矩，单位为kN·m。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

综合变幅式
2.1 组成：塔式起重机简称塔吊特点：吊臂长、工作幅度大、吊钩高度高、起重
能力强、效率高等是高层建筑吊装施工和垂直运输的主要机械设备塔式起重机由金属结构部分、机械传动部分、电气控制与安全保护部分以及与外部支承设施成。。
常德职业技术学院
塔吊的组成
按作用和工作性质区分，塔式起重机一般由下列部分组成：
同回转。 1.8、通道与平台（1）塔身中的通道，一般都要设直立梯或斜梯，设置在塔
身内部。最顶部的塔身节或回转固定支座上设平台（2）凡需安装、检修操作的处所，都应设可靠的通道和平
台。
常德职业技术学院
塔机的液压系统
塔机液压系统中的主要元器件是液压泵、液压油缸、控制元件、
油管和管接头、油箱和液压油滤清器等。
（1）动臂变幅式（2）小车水平变幅式小车水平变幅臂架，为了减轻自重，截面大部分为三角形，极少数者用矩形截面，而且又多采用正三角形断面，用方钢管或槽钢制成的下弦杆做运动小车的轨道，上弦杆用钢管或圆钢等制成。
常德职业技术学院
5、塔吊的金属结构
1.7、司机室为了便于司机操作，塔式起重机的司机室必须与回转部分一
上;
顶升;
定位销就位并锁定，提起活塞杆，在套架中形成引进空间;
引进标准节; 提起标准节，推出摆渡小车; 使标准节就位，安装
联接螺栓; 微微向上顶升，拔出定位锁使过渡节与已接高的塔身
联固成一体。
常德职业技术学院
SUCCESS
THANK YOU
2019/6/19
提升过程（动画演示）
常德职业技术学院
2.2.塔式起重机的分类：
常德职业技术学院
一、施工现场垂直运输设备分类
建筑工程施工中，建筑材料的垂直运输和施工人员的上下，需要依靠垂直运输设施。垂直运输机械是指承担垂直运输建筑材料或供施工人员上下的机械设备和设施。塔式起重机、施工升降机和龙门架及井架物料提升机、建筑施工电梯等。是建筑施工中最为常见的垂直运输设备。
相同。
按照回转部分装设的位置不同，可分为上回转塔式起重
机和下回转塔式起重机两类。
按照下回转式塔式起重机头部构造可分为杠杆式吊臂塔
式起重机、固定支撑下回转塔式起重机和活动支撑下回转塔
式起重机。
按照起重机有无运行机构，可分为移动式塔式起重机和
固定式塔式起重机两类。
塔帽式
平头式
移动式
折臂式
常德职业技术学院
常德职业技术学院
5、塔吊的金属结构
1.1、底架底架是塔式起重机中承受全部载荷的最底部结构件. 1.2、塔身大多数塔式起重机的塔身都是空间桁架结构. 塔身节的连接，主要有高强度螺栓、抗剪螺栓、横向销轴、瓦套连接等。 1.3、回转支座一般由回转平台、回转支承、固定支座（或为底架）组成。 1.4、塔顶塔顶的型式一般可分为刚性的和可摆动的两种，主要作用是支承吊臂。
液压泵和液压马达是液压系统中最为复杂的部分，液压泵把油
吸入并通过管道输送给液压缸或液压马达，从而使液压缸或马达
得以进行正常运作。液压泵可以看成是液压的心脏，是液压的能
量来源。
一个液压顶升接高的全过程是：
移动平衡重，使塔身不受不平衡力矩，起重臂就位，朝向与引进
轨道方位相同并加以锁定，吊运一个塔身标准节安放在摆渡小车
常德职业技术学院
塔机型号的编制方法为了快速有效地区别各种塔机的品种规格，我们应当了解我国塔机的型号编制方法。塔式起重机是起（Q）重机大类的塔（T）式起重机组，故前两个字母为QT；特征代号看你强调什么特征，如块装式用K，自升式用Z，固定式用G，下回转用X等等。例如： QTK400—代表起重力矩400kN·m的块装式塔机。 QTZ800B—代表起重力矩800kN·m的自升式塔机，第二次改型设计。
1、结构由底架、
塔身、回转支座、塔顶、平衡臂、吊臂、司机室、梯子与平台、顶升套架和横梁部分组成。
常德职业技术学院
2、机构
由起升机构、回转机构、变幅机构、液压机构等部分组成。
常德职业技术学院

3、电气由电源、电线与电缆、控制与保护、电动机等部分组成。 4、安全装置由超载限制器、行程限位器、安全止挡和缓冲器、应急
常德职业技术学院
5、塔吊的金属结构
1.5、平衡臂平衡臂的作用：（1）放置配重，产生后倾力矩以便在工作状态减少由吊重引起的
前倾力矩，在非工作状态减少强风引起的前倾力矩，并保证其抗倾翻稳定性；（2）在采用可摆动塔顶撑杆时，平衡臂还要对塔顶撑杆起支持作用；在采用固定塔顶时，平衡臂则是靠塔顶来支持的； 1.6、吊臂吊臂可分为两类：
脚手架与垂直运输设备
塔吊选型与布置
土建系：高小文
常德职业技术学院
知识目标：
1. 了解塔吊的基本性能 2. 熟悉塔吊选型及布置要点
常德职业技术学院
提问：
原材料及构配件运至施工现场后，如何将其运至操作点（面）？一般都有哪些方式？
可根据单层建筑物高度、结构形式、需提升的材料的工程量、提升到的部位等选用垂直运输机械。比如：较低（2-3步架以内）的单层砖混结构砌筑一般不需要专门垂直运输机械，可用人工传递材料，屋面施工采用汽车吊作为垂直运输机械；较高（3步架以上）的的砖混结构工程量又较大可采用物料提升机作为垂直运输机械，但砌筑工程工作面上要配以脚手架作水平运输马道，屋面工程可用物料提升机作为垂直运输机械，也可用汽车吊，这些应该根据具体情况而定；单层框架、排架结构如果高度不超过5、6米多数采用汽车吊作为屋面施工材料的垂直运输机械，如果面积很大、高度较高也可采用塔式起重机作为垂直运输设备 .
装置、非工作状态安全装置、环境危害预防装置等部分组成。
塔机型号的编制方法为了快速有效地区别各种塔机的品种规格，我们应当了解我国塔机的型号编制方法。塔式起重机是起（Q）重机大类的塔（T）式起重机组，故前两个字母为 QT；特征代号看你强调什么特征，如块装式用K，自升式用Z，固定式用 G，下回转用X等等。例如： QTK400—代表起重力矩400kN·m的块装式塔机。 QTZ800B—代表起重力矩800kN·m的自升式塔机，第二次改型设计。
常德职业技术学院
固定式塔式起重机
常德职业技术学院
龙门架
常德职业技术学院
井字架
常德职业技术学院
施工电梯
常德职业技术学院
三一世界最长86 米臂架泵车获吉尼斯认证
常德职业技术学院
二、塔式起重机组成和分类
内爬塔式式起重机上的回类转别式：附着式
轮胎式
下回转式
塔式起重机种类繁多，形式各异，大小不一，性能也不
