电器元件分类一、电阻器（Resistor）电阻器是电路中常用的元件之一，其主要作用是限制电流的流动，降低电压或分压。
根据电阻器的电阻值大小，可分为固定电阻器和可变电阻器。
固定电阻器的电阻值是固定不变的，可用于稳定电路中的电流和电压。
可变电阻器的电阻值可通过调节旋钮或滑动变阻器来改变，常用于调节电路中的电流和电压。
二、电容器（Capacitor）电容器是存储电荷并能在电路中释放电荷的元件。
根据电容器的结构和材料，可分为电解电容器、陶瓷电容器和薄膜电容器等。
电解电容器以其大容量和较低成本而广泛应用于电子设备中，常用于滤波和存储电荷。
陶瓷电容器具有稳定性好、温度特性好的特点，常用于高频电路中。
薄膜电容器则具有体积小、频响好的特点，常用于微电子器件中。
三、电感器（Inductor）电感器是利用电磁感应现象储存能量的元件。
根据电感器的结构和材料，可分为铁芯电感器、空芯电感器和线圈电感器等。
铁芯电感器具有较高的磁感应强度和磁导率，适用于低频和高功率的电路。
空芯电感器则适用于高频电路，因其无磁性材料，减小了能量损耗。
线圈电感器则是由导线绕成的线圈，常用于变压器和电感耦合器等电路中。
四、二极管（Diode）二极管是一种具有单向导电性的电子元件。
根据二极管的特性和用途，可分为普通整流二极管、稳压二极管和光电二极管等。
普通整流二极管主要用于电路中的整流和开关；稳压二极管则可以稳定电压，常用于电源稳压电路；光电二极管则能够将光信号转换成电信号，常用于光电转换和通信等领域。
五、晶体管（Transistor）晶体管是一种用于放大和开关电子信号的半导体器件。
根据晶体管的结构和材料，可分为NPN型晶体管和PNP型晶体管。
晶体管的工作原理是通过控制电流或电压来控制电路中的信号放大和开关。
晶体管常用于放大器、开关电路和逻辑电路等领域。
六、集成电路（Integrated Circuit）集成电路是将多个电子元件（如晶体管、电阻器、电容器等）集成在一片芯片上的电路。
一、电动机的分类和性能1、电动机的分类1.1、按结构及工作原理分类电动机按结构及工作原理分类，可分为交流异步电动机、交流同步电动机和直流电机。
交流异步电动机可分为三相异步电动机、单相异步电动机和罩极异步电动机等。
交流同步电动机可分为电磁同步电动机、永磁同步电动机、磁阻同步电动机和磁滞同步电动机。
直流电动机可分为无刷直流电动机和有刷直流电动机。
有刷直流电动机可分为电磁直流电动机和永磁直流电动机。
电磁直流电动机又可分为串励、并励、他励和复励直流电机；永磁直流电动机又分为稀土、铁氧体和铝铝镍钴永磁直流电动机。
1.2、按工作电源分类电动机按工作电源可分为直流电源电动机和交流电源电动机。
其中，交流电源电动机又可分为单相电源电动机和三相电源电动机。
例如，手持电动工具、家用电器用电动机等为单相电源供电的单相电机。
例如，切割机、套丝机、钢筋弯曲机等为三相电源供电的三相电动机。
1.3、按用途分类电动机按用途可分为驱动用电动机和控制用电动机。
驱动用电动机又分为电动工具用电动机、家电用电动机及其他通用小型机械设备用电动机。
2、电动机的性能2.1、直流电动机性能直流电动机具有：较大的启动转矩和良好的启、制动性能，在较宽范围内实现平滑调速的优越性能，以及较强的过载性能，所以广泛应用于机床、轧钢机、电力机车和需要经常启动并调速的电气传动装置中。
2.2、同步电动机性能同步电动机具有：转速和电源频率保持严格同步的特性，即只要电源频率保持恒定，同步电动机的转速就绝对不变。
2.3、异步电动机性能异步电动机是现代生产和生活中使用最广泛的一种电动机。
他具有结构简单、制造容易、价格低廉、运行可靠、使用维护方便、坚固耐用、质量轻等优点。
二、变压器的分类和性能1、变压器的分类变压器是输送交流电时所使用的的一种变换电压和变换电流的电气设备。
按用途分类：电力变压器、电炉变压器、整流变压器、工频试验变压器、矿用变压器、电抗器、调压变压器、互感器、其他特种变压器。
家电有哪些种类家电有哪些种类家电有哪些种类11、制冷电器。
包括家用冰箱、冷饮机等。
2、空调器。
包括房间空调器、电扇、换气扇、冷热风器、空气去湿器等。
3、清洁电器。
包括洗衣机、干衣机、电熨斗、吸尘器、地板打蜡机等。
4、厨房电器。
包括电灶，微波炉、电磁灶、电烤箱、电饭锅、洗碟机、电热水器、食物加工机等。
5、电暖器具。
包括电热毯、电热被、电热服、空间加热器。
6、整容保健电器。
包括电动剃须刀、电吹风、整发器、超声波洗面器、电动按摩器、空气负离子发生器等。
7、声像电器。
包括电视机、收音机、录音机、录像机、摄像机、组合音响等。
8、其他电器，如烟火报警器、电铃等。
家电有哪些种类21、白色家电我们在购买家用电器时，经常会听到白色家电这个词，它到底是什么意思呢?其实，白色家电指的是早期外观以白色为主的家电，虽然现在家电颜色丰富多彩，但人们还是习惯性的将其称为白色家电。
白色家电的功能主要有两种，一种是减轻人们的劳动强度，另一种是改善生活环境，提高物质生活水平。
主要产品：空调、冰箱、洗衣机、干衣机、热水器、酒柜、洗碗机等。
2、黑色家电黑色家电和白色家电一样，是以早期外观命名的，只不过颜色为黑色而已。
黑白两色是很常见的电器颜色，因为房中电器较多，有些尺寸也很大，如果选用的.颜色太多，会显得驳杂，影响整体效果，黑白是经典配色，搭配起来不会显得突兀。
目前的黑色电器大多用于娱乐，和白色家电的功能不同，很好辨认。
主要产品：电视机、收音机、录像机、摄像机、音响、VCD、DVD等。
3、小家电小家电，自然“小”就是它最大的特点，一般不是机身体积小，就是占有的电力资源小。
小家电按功能分为四类，分别为厨房小家电、家居小家电、生活小家电和数码产品，别看这些小家电不起眼，但没了它们，还真是不方便。
主要产品：豆浆机、电热水壶、微波炉、电压力煲、电磁炉、电风扇、吸尘器、加湿器、电吹风等。
家电有哪些种类3一、按家用电器的用途分类(一)空调器具主要用于调节室内空气温度、湿度以及过滤空气之用，如电风扇、空调器、空气清洁器等。
家用电器的分类常识【教学目标】：1.知道家用电器的分类2.知道安全用电的基本常识3.知道安全用电的注意事项【器材】：常用灯具、灯座、插座、开关1套；电压表、电流表、万用表、单相电度表各1只；电工工具1套；自制木台1个，导线若干。
【讲解与示范】：1、照明电器：顶灯、壁灯、立灯、台灯以及各种装饰性灯具。
2、食品加工电器：电饭堡、电磁炉、电饼铛、豆浆机、微波炉、电烤箱等。
3、消毒电器：消毒柜、紫外线消毒仪。
4、制冷电器：如电冰箱、空调机、冷饮机及制冰机等。
5、娱乐电器：收音机、录音机、组合音响、电视机、录像机、VCD及摄像机等。
6、保洁电器：如吸尘器、洗衣机、抽油烟机、排风扇等。
7、保健器具：电动按摩椅、电动跑步机、足底按摩器及负离子发生器等。
8、其它电器：如熨烫衣物的电熨斗，电风扇，取暖使用的电暖气。
安全用电基本常识与注意事项1、家用电器中除了少量电器以干电池作为电源外，绝大多数电器都是使用交流电。
交流电是通过导体来传导电流，而所有的金属都能导电，其中铜和铝的导电性能较好，所以它们被广泛地制成铜导线或铝导线。
有些材料几乎是不导电，所以称它为绝缘体，如塑料、橡胶、干燥木材、纸张等，绝缘体可以用来隔断电流的传输。
但绝缘体一旦受潮或老化后，就会失去绝缘作用，同样会发生触电事故。
2、电器在使用过程都会产生一定的热量，在正常情况下产生的热量是不会影响电器和导线工作的。
但如果使用不当或电器出故障时，产生的热量会超过允许的额定值，导致线路中的保险丝熔断，或电路保护装置自动断开（俗称“跳闸”）时，应请专业人员进行检查与维修。
3、购置家用电器前，应先计算一下家中的电表。
家中电器过多用电量太大。
会引起过载（超过工作负荷）。
特别是夏季家中安装的大功率的制冷设备同时开动，容易发生过载，时间过久容易造成电线老化形成短路，易于发生线路火灾。
4、电器均应接上接地线，以免漏电伤人。
不要擅自加粗熔断丝的直径。
严禁用其他金属丝来代替熔断丝。
电器的分类电器是接通和断开电路或调节、控制和保护电路及电气设备用的电工器具。
完成由控制电器组成的自动控制系统，称为继电器—接触器控制系统，简称电器控制系统。
电器的用途广泛，功能多样，种类繁多，结构各异。
下面是几种常用的电器分类。
1．按工作电压等级分类（1）高压电器用于交流电压1200V、直流电压1500V及以上电路中的电器。
例如高压断路器、高压隔离开关、高压熔断器等。
（2）低压电器用于交流50Hz(或60Hz)，额定电压为1200V以下；直流额定电压1500V 及以下的电路中的电器。
例如接触器、继电器等。
2．按动作原理分类1）手动电器用手或依靠机械力进行操作的电器，如手动开关、控制按钮、行程开关等主令电器。
2）自动电器借助于电磁力或某个物理量的变化自动进行操作的电器，如接触器、各种类型的继电器、电磁阀等。
3．按用途分类（1）控制电器用于各种控制电路和控制系统的电器，例如接触器、继电器、电动机起动器等。
（2）主令电器用于自动控制系统中发送动作指令的电器，例如按钮、行程开关、万能转换开关等。
（3）保护电器用于保护电路及用电设备的电器，如熔断器、热继电器、各种保护继电器、避雷器等。
（4）执行电器指用于完成某种动作或传动功能的电器，如电磁铁、电磁离合器等。
（5）配电电器用于电能的输送和分配的电器，例如高压断路器、隔离开关、刀开关、自动空气开关等。
4．按工作原理分类1）电磁式电器依据电磁感应原理来工作，如接触器、各种类型的电磁式继电器等。
2）非电量控制电器依靠外力或某种非电物理量的变化而动作的电器，如刀开关、行程开关、按钮、速度继电器、温度继电器等。
家用电器的分类和分类标准家用电器都是在通电后才能工作,而且大多数家用电器使用的都是220V交流电，属于非安全电压。
此外，有的家用电器，例如电视机本身会产生1万V以上的高压，人体一旦接触这样高的电压，发生触电，就会有生命危险。
还有的家用电器中某些元器件存在着爆炸危险，如显像管等。

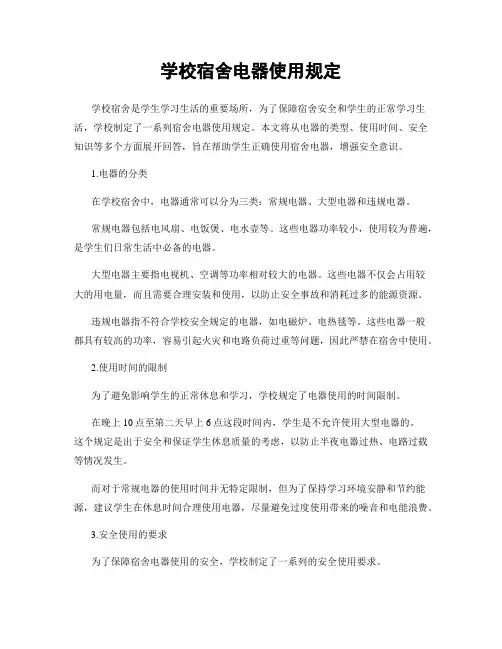

学校宿舍电器使用规定学校宿舍是学生学习生活的重要场所，为了保障宿舍安全和学生的正常学习生活，学校制定了一系列宿舍电器使用规定。
本文将从电器的类型、使用时间、安全知识等多个方面展开回答，旨在帮助学生正确使用宿舍电器，增强安全意识。
1.电器的分类在学校宿舍中，电器通常可以分为三类：常规电器、大型电器和违规电器。
常规电器包括电风扇、电饭煲、电水壶等。
这些电器功率较小，使用较为普遍，是学生们日常生活中必备的电器。
大型电器主要指电视机、空调等功率相对较大的电器。
这些电器不仅会占用较大的用电量，而且需要合理安装和使用，以防止安全事故和消耗过多的能源资源。
违规电器指不符合学校安全规定的电器，如电磁炉、电热毯等。
这些电器一般都具有较高的功率，容易引起火灾和电路负荷过重等问题，因此严禁在宿舍中使用。
2.使用时间的限制为了避免影响学生的正常休息和学习，学校规定了电器使用的时间限制。
在晚上10点至第二天早上6点这段时间内，学生是不允许使用大型电器的。
这个规定是出于安全和保证学生休息质量的考虑，以防止半夜电器过热、电路过载等情况发生。
而对于常规电器的使用时间并无特定限制，但为了保持学习环境安静和节约能源，建议学生在休息时间合理使用电器，尽量避免过度使用带来的噪音和电能浪费。
3.安全使用的要求为了保障宿舍电器使用的安全，学校制定了一系列的安全使用要求。
首先，学生使用电器时应保持环境整洁，避免积灰和过多杂物沾染电器表面。
这样可以避免电器老化、感染细菌以及引起电器发生故障或短路等问题。
其次，学生在使用电器时应遵循正确的操作方法。
如不得使用损坏的电器和电器配件，不得用湿手，不得将电器遮挡等。
这些操作规范既能保证安全，也能延长电器的使用寿命。
最后，学校规定学生在使用电器时必须保证正常通风，避免电器长时间工作、导致电器过热。
同时，学生需要养成使用电器后即时断电、拔掉插头的好习惯，避免电器处于待机状态下造成的能源浪费和潜在安全隐患。
电气设备分类
1、一次设备：
直接出产、运送、分配和运用电能的设备。
（1）出产和改换电能的设备：发电机、变压器、电动机。
（2）接通和断开电路的开关设备：断路器、负荷开关、隔脱离关、触摸器、熔断器、磁力主张器。
（3）维护电器：电抗器、电容器、避雷器。
（4）载流导线：软硬导线、电力电缆。
（5）接地设备。
（6）丈量互感器：电流互感器、电压互感器。
2、二次设备：
对一次设备和体系的工作状况进行丈量、操控、维护和督查的设备。
（1）丈量表计：电压表、电流表、功率表、电能表。
（2）继电维护和主动设备：继电器、主动设备。
（3）操作电器：操作把手、按钮。
（4）直流电源设备：蓄电池组、硅整流设备。
（5）其他如操控回路、信号回路。
1。
一、高压配电装置及高压电器•高压配电装置：金属铠装式移开式高压开关柜（KYN）间隔移开式高压开关柜（JYN）箱式固定式高压开关柜（XGN）箱式环网式高压开关柜（HXGN）•高压电器：高压断路器二、低压配电装置及低压电器•低压配电装置：抽出式低压柜照明配电箱•低压断路器、剩余电流保护器：框架式断路器（ACB）塑料外壳式断路器（MCCB）微型断路器剩余电流保护器•接触器、电机起动器：交流接触器全压电机启动器交流减压电机启动器（星三角、自耦）软启动综合启动器变频电机启动器•电源切换系统及元器件： PC级自动转换开关电器 CB级自动转换开关电器•热继电器、电动机保护器：热继电器电动机保护器•隔离器、隔离开关、熔断器组合电器：交流型隔离开关熔断器组合电器•电工测量及自动控制仪表：交流电能表电压表电流表电压互感器电流互感器三、变压器及电源系统•配电变压器：干式变压器油浸式变压器•预装式变电站：户外式预装变电站•应急电源装置：普通型柴油发电机组在线互动式UPS 直流EPS 交流照明类EPS 交流动力类EPS 交流动力变频类EPS•直流电源屏：直流电源屏四、防雷及接地装置•防雷及过电压保护装置：避雷针单相电源电涌保护器三相电源电涌保护器信号线路电涌保护器五、照明开关、插座•普通照明开关：•带指示灯照明开关：•防溅型照明开关：•普通单相插座：•单相空调专用插座：•单相带开关插座：•单相防溅型插座：•地面插座：•三相插座：•延时开关：六、照明装置及调光设备•电光源：白炽灯环形荧光灯直管荧光灯紧凑型荧光灯卤钨灯荧光高压汞灯金属卤化物灯低压钠灯高压钠灯 LED灯无极灯光纤灯•照明灯具：投光灯具航空障碍灯具吸顶灯具嵌入式灯具筒灯具路灯及庭院灯具照明反光板•照明配件：电子镇流器•照明节电装置：照明节电装置七、输、配电器材•电线、电缆：矿物绝缘电缆通用电线铜（铝）芯聚氯乙烯钢带铠装聚氯乙烯护套电力电缆（VV、VV22、VLV、VLV22）铜（铝）芯交联聚乙烯绝缘聚氯乙烯护套电力电缆（YJV、YJLV）•母线：母线•预制分支电力电缆：聚氯乙烯绝缘聚氯乙烯护套分支电力电缆（FZ-VV）•电缆桥架及线槽：托盘式电缆桥架梯级式电缆桥架槽式电缆桥架组装式电缆桥架八、电气信号装置及光电显示设备•医院呼叫系统：医院护理对讲系统主机电气消防及报警装置•火灾自动报警系统：感烟火灾探测器感温火灾探测器其他类型火灾探测器手动报警按钮其他消防元件火灾报警控制器消防联动控制系统消防应急广播设备电气火灾漏电探测报警系统九、建筑设备自动化系统•建筑设备监控系统：中央站 DDC控制器•智能家居控制系统：智能家居控制器家居智能布线箱•照明设施控制系统：系统模块•停车场管理系统：控制器十、安全防范系统•电视监视系统：摄像机镜头防护罩电动云台手动云台监视器录像机十一、画面分割处理器视频切换器•楼宇对讲系统：单元门口机可视室内分机非视室内分机•入侵报警系统：报警控制器微波和被动红外复合入侵探测器主动红外探测器被动红外探测器微波多普勒探测器振动入侵探测器磁开关探测器被动式玻璃破碎探测器•门禁系统：控制器十二、通讯网络系统•综合布线系统：普通型4对8芯线缆屏蔽型4对8芯线缆大对数线缆多模光纤单模光纤吹光纤系统普通墙上安装式跳线架机柜式安装跳线架光纤跳线架普通型跳线屏蔽型跳线光纤跳线 RJ45信息插座光纤信息插座多媒体信息插座专用工具•通讯电缆：电话线•计算机网络设备：集线器网络交换机路由器网关防火墙•程控数字交换设备：程控数字交换设备Welcome To Download !!!欢迎您的下载，资料仅供参考！。
电器的分类
电器可以按照不同的标准和功能进行分类。
以下是一些常见的电器分类方式：
功能分类：
照明设备：如灯具、灯泡等。
加热设备：如电热水壶、电热毯等。
冷却设备：如空调、冰箱、风扇等。
厨房电器：如电饭煲、微波炉、搅拌机等。
清洁设备：如吸尘器、洗衣机、电动扫地机器人等。
通信设备：如电话、手机、路由器等。
娱乐设备：如电视机、音响、游戏机等。
根据用途分类：
家用电器：用于家庭生活的电器，如洗衣机、电视机、电饭煲等。
商业电器：用于商业场所的电器，如复印机、收款机、点钞机等。
工业电器：用于工业生产过程的电器，如电动机、变压器、发电机等。
医疗电器：用于医疗保健领域的电器，如X射线机、心电图仪、手术器械等。
根据电源类型分类：
直流电器：使用直流电源供电的电器，如电池、直流电动机等。
交流电器：使用交流电源供电的电器，如电视机、冰箱、电灯等。
根据工作原理分类：
电动电器：通过电能驱动的电器，如电动机、风扇等。
电子电器：利用电子元器件进行控制和处理的电器，如电视机、计算机、手机等。
这些分类方式只是对电器进行了一般性的划分，实际上电器的种类非常多样化，随着科技的发展和创新不断涌现新的电器产品。
电气设备的分类和应用电气设备的分类和应用随着科技的发展，电气设备的种类及应用范围也在不断扩大。
电气设备已经深入到了各行各业中，已经成为现代社会不可或缺的存在。
我们将在本文中对电气设备的分类及应用做一些详细介绍。
一、电气设备的分类1. 高低压电器高低压电器是按电压等级来划分的。
高压电器指额定电压大于或等于3 kV的电器，低压电器指额定电压小于1 kV的电器，其中，额定电压为1kV至3kV的电器一般归为高压电器类别。
2. 控制电器控制电器通常包括继电器、电磁启动器、隔离开关、时间继电器等，其主要作用在于控制各种电器设备的开关操作以及电气信号的转换与传递。
3. 电动机电动机以电为能源，将电能转化为机械能，是有源电器件。
电动机的种类主要有直流电机、异步电机、同步电机等。
4. 发电机发电机以机械能为能源，将机械能转化为电能，是一种能动电器件。
发电机的种类主要有交流发电机、直流发电机、感应发电机等。
5. 变压器变压器是电气设备中一种很重要的电气设备，它的主要作用是将电力从一种电压级别转换到另一种电压级别，也是电力系统中传输电能的重要设备。
二、电气设备的应用1. 住宅在家庭装修中使用的灯具、电视机、空调、电冰箱、热水器等大量电器设备，都属于家用电器范畴内。
电气设备在日常生活中扮演着至关重要的角色。
2. 工业电气设备在工业中的应用也是多种多样的。
在工厂中，电气设备可以控制机器的启动、运行和停止，从而提高生产效率和质量。
电气设备也可以承担生产线的监控，以确保产品的顺利生产与质量保证。
3. 交通电气设备在交通设施中的应用可谓是举足轻重。
高速公路与城市道路上的交通灯、电动车、电车等都有着重要的电气设备组成。
同时，城市的轨道交通、高速铁路以及地铁等也倍受电气设备的重用。
4. 能源电厂、发电站、输电线路以及变电站等都是电气设备在能源体系中的重要组成。
现代社会对于能源的需求越来越高，电气设备的应用也就更加重要。
5. 医疗医疗设备中的X光机、CT机、核磁共振、生命体征检测设备等，都离不开电气设备的支持。
电器的分类电器是接通和断开电路或调节、控制和保护电路及电气设备用的电工器具。
完成由控制电器组成的自动控制系统，称为继电器—接触器控制系统，简称电器控制系统。
电器的用途广泛，功能多样，种类繁多，结构各异。
下面是几种常用的电器分类。
1．按工作电压等级分类（1）高压电器用于交流电压1200V、直流电压1500V及以上电路中的电器。
例如高压断路器、高压隔离开关、高压熔断器等。
（2）低压电器用于交流50Hz(或60Hz)，额定电压为1200V以下；直流额定电压1500V 及以下的电路中的电器。
例如接触器、继电器等。
2．按动作原理分类1）手动电器用手或依靠机械力进行操作的电器，如手动开关、控制按钮、行程开关等主令电器。
2）自动电器借助于电磁力或某个物理量的变化自动进行操作的电器，如接触器、各种类型的继电器、电磁阀等。
3．按用途分类（1）控制电器用于各种控制电路和控制系统的电器，例如接触器、继电器、电动机起动器等。
（2）主令电器用于自动控制系统中发送动作指令的电器，例如按钮、行程开关、万能转换开关等。
（3）保护电器用于保护电路及用电设备的电器，如熔断器、热继电器、各种保护继电器、避雷器等。
（4）执行电器指用于完成某种动作或传动功能的电器，如电磁铁、电磁离合器等。
（5）配电电器用于电能的输送和分配的电器，例如高压断路器、隔离开关、刀开关、自动空气开关等。
4．按工作原理分类1）电磁式电器依据电磁感应原理来工作，如接触器、各种类型的电磁式继电器等。
2）非电量控制电器依靠外力或某种非电物理量的变化而动作的电器，如刀开关、行程开关、按钮、速度继电器、温度继电器等。
接触器的符号与型号说明1．接触器的符号接触器的图形符号如图l所示，文字符号为KM。
图1 接触器的图形符号a)线圈b)主触点c)辅助触点2．接触器的型号说明例如：CJl0Z-40／3 为交流接触器，设计序号10，重任务型，额定电流40A主触点为3极。
CJl2T-250／3为改型后的交流接触器，设计序号12，额定电流250A，3个主触点。
我国生产的交流接触器常用的有CJl0，CJl2，CJX1，CJ20等系列及其派生系列产品，CJ0系列及其改型产品已逐步被CJ20、CJX系列产品取代。
上述系列产品一般具有三对常开主触点，常开、常闭辅助触点各两对。
直流接触器常用的有CZ0系列，分单极和双极两大类，常开、常闭辅助触点各不超过两对。
除以上常用系列外，我国近年来还引进了一些生产线，生产了一些满足IEC标准的交流接触器，下面作以简单介绍。
CJl2B-S系列锁扣接触器用于交流50Hz，电压380V及以下、电流600A及以下的配电电路中，供远距离接通和分断电路用，并适宜于不频繁地起动和停止交流电动机。
具有正常工作时吸引线圈不通电、无噪声等特点。
其锁扣机构位于电磁系统的下方。
锁扣机构靠吸引线圈通电，吸引线圈断电后靠锁扣机构保持在锁住位置。
由于线圈不通电，不仅无电力损耗，而且消除了磁噪音。
由德国引进的西门子公司的3TB系列、BBC公司的B系列交流接触器等具有80年代初水平。
它们主要供远距离接通和分断电路，并适用于频繁地起动及控制交流电动机。
3TB系列产品具有结构紧凑、机械寿命和电气寿命长、安装方便、可靠性高等特点。
额定电压为220～660V，额定电流为9～630A。
什么是继电器？继电器的分类继电器是根据某种输入信号的变化，接通或断开控制电路，实现自动控制和保护电力装置的自动电器。
继电器的种类很多，按输入信号的性质分为：电压继电器、电流继电器、时间继电器、温度继电器、速度继电器、压力继电器等；按工作原理可分为：电磁式继电器、感应式继电器、电动式继电器、热继电器和电子式继电器等；按输出形式可分为：有触点和无触点两类，按用途可分为：控制用与保护用继电器等。
电流继电器的特点与应用场合电流继电器是一种常用的电磁式继电器，电流继电器用于电力拖动系统的电流保护和控制。
其线圈串联接入主电路，用来感测主电路的线路电流；触点接于控制电路，为执行元件。
电流继电器反映的是电流信号。
常用的电流继电器有欠电流继电器和过电流继电器两种。
欠电流继电器（KA）用于电路起欠电流保护，吸引电流为线圈额定电流30％～65％，释放电流为额定电流10％～20％，因此，在电路正常工作时，衔铁是吸合的，只有当电流降低到某一整定值时，继电器释放，控制电路失电，从而控制接触器及时分断电路。
过电流继电器（FA）在电路正常工作时不动作，整定范围通常为额定电流1.1～4倍，当被保护线路的电流高于额定值，达到过电流继电器的整定值时，衔铁吸合，触点机构动作，控制电路失电，从而控制接触器及时分断电路。
对电路起过流保护作用。
JT4系列交流电磁继电器适合于交流50Hz，380V及以下的自动控制回路中作零电压、过电压、过电流和中间继电器使用，过电流继电器也适用于60Hz交流电路。
通用电磁式继电器有：JT3系列直流电磁式和JT4系列交流电磁式继电器，均为老产品。
新产品有：JT9、JTl0、JLl2、JL14、JZ7等系列，其中JLl4系列为交直流电流继电器，JZ7系列为交流中间继电器。
电压继电器的特点与应用场合电压继电器是一种常用的电磁式继电器，电压继电器用于电力拖动系统的电压保护和控制。
其线圈并联接入主电路，感测主电路的线路电压；触点接于控制电路，为执行元件。
按吸合电压的大小，电压继电器可分为过电压继电器和欠电压继电器。
过电压继电器(FV)用于线路的过电压保护，其吸合整定值为被保护线路额定电1.05～1.2倍。
当被保护的线路电压正常时，衔铁不动作；当被保护线路的电压高于额定值，达到过电压继电器的整定值时，衔铁吸合，触点机构动作，控制电路失电，控制接触器及时分断被保护电路。
欠电压继电器(KV)用于线路的欠电压保护，其释放整定值为线路额定电压的0.1～0.6倍。
当被保护线路电压正常时，衔铁可靠吸合；当被保护线路电压降至欠电压继电器的释放整定值时，衔铁释放，触点机构复位，控制接触器及时分断被保护电路。
零电压继电器是当电路电压降低到5％～25％UN时释放，对电路实现零电压保护。
用于线路的失压保护。
中间继电器实质上是一种电压继电器。
它的特点是触点数目较多，电流容量可增大，起到中间放大(触点数目和电流容量)的作用。
热继电器的分类、结构及选用原则热继电器(FR)主要用于电力拖动系统中电动机负载的过载保护。
电动机在实际运行中，常会遇到过载情况，但只要过载不严重、时间短，绕组不超过允许的温升，这种过载是允许的。
但如果过载情况严重、时间长，则会加速电动机绝缘的老化，缩短电动机的使用年限，甚至烧毁电动机，因此必须对电动机进行过载保护。
（1）继电器结构与工作原理热继电器主要由热元件、双金属片和触点组成，如图l所示，热元件由发热电阻丝做成。
双金属片由两种热膨胀系数不同的金属辗压而成，当双金属片受热时，会出现弯曲变形。
使用时，把热元件串接于电动机的主电路中，而常闭触点串接于电动机的控制电路中。
图1 热继电器原理示意图1-热元件2-双金属片3-导板4-触点复位当电动机正常运行时，热元件产生的热量虽能使双金属片弯曲，但还不足以使热继电器的触点动作。
当电动机过载时，双金属片弯曲位移增大，推动导板使常闭触点断开，从而切断电动机控制电路以起保护作用。
热继电器动作后一般不能自动复位，要等双金属片冷却后按下复位按钮复位。
热继电器动作电流的调节可以借助旋转凸轮于不同位置来实现。
（2）热继电器的型号及选用我国目前生产的热继电器主要有JR0、JR1、JR2、JR9、R10、JRl5、JRl6等系列，JRl、JR2系列热继电器采用间接受热方式，其主要缺点是双金属片靠发热元件间接加热，热偶合较差；双金属片的弯曲程度受环境温度影响较大，不能正确反映负载的过流情况。
JRl5、JRl6等系列热继电器采用复合加热方式并采用了温度补偿元件，因此较能正确反映负载的工作情况。
JRl、JR2、JR0和JRl5系列的热继电器均为两相结构，是双热元件的热继电器，可以用作三相异步电动机的均衡过载保护和Y联结定子绕组的三相异步电动机的断相保护，但不能用作定子绕组为△联结的三相异步电动机的断相保护。
JRl6和JR20系列热继电器均有带有断相保护的热继电器，具有差动式断相保护机构。
热继电器的选择主要根据电动机定子绕组的联结方式来确定热继电器的型号，在三相异步电动机电路中，对Y联结的电动机可选两相或三相结构的热继电器，一般采用两相结构的热继电器，即在两相主电路中串接热元件。
对于三相感应电动机，定子绕组为△联结的电动机必须采用带断相保护的热继电器。
热继电器的图形及文字符号如图2所示。
图2 热继电器的图形及文字符号干簧继电器的分类、结构及选用原则干簧继电器是一种具有密封触点的电磁式断电器。
干簧继电器可以反映电压、电流、功率以及电流极性等信号，在检测、自动控制、计算机控制技术等领域中应用广泛。
干簧继电器主要由干式舌簧片与励磁线圈组成。
干式舌簧片(触点)是密封的，由铁镍合金做成，舌片的接触部分通常镀有贵重金属(如金、铑、钯等)，接触良好，具有优良的导电性能。
触点密封在充有氮气等惰性气体的玻璃管中，因而有效地防止了尘埃的污染，减少了触点的腐蚀，提高了工作可靠性。
其结构如图1所示。
图1 干簧继电器结构原理图1-舌簧片2-线圈3-玻璃管4-骨架当线圈通电后，管中两占簧片的自由端分别被磁化成N极和S极而相互吸引，因而接通被控电路。
线圈断电后，干簧片在本身的弹力作用下分开，将线路切断。
干簧继电器具有：结构简单，体积小。
吸合功率小，灵敏度高，一般吸合与释放时间均在0.5～2ms以内。
触点密封，不受尘埃、潮气及有害气体污染，动片质量小，动程小，触点电寿命长，一般可达107次左右。
干簧继电器还可以用永磁体来驱动，反映非电信号，用作限位及行程控制以及非电量检测等。
主要部件为干簧继电器的干簧水位信号器，适用于工业与民用建筑中的水箱、水塔及水池等开口容器的水位控制和水位报警。
什么是空气开关（低压断路器）？低压断路器的结构及工作原理低压断路器也称为自动空气开关，可用来接通和分断负载电路，也可用来控制不频繁起动的电动机。
它功能相当于闸刀开关、过电流继电器、失压继电器、热继电器及漏电保护器等电器部分或全部的功能总和，是低压配电网中一种重要的保护电器。
低压断路器具有多种保护功能(过载、短路、欠电压保护等)、动作值可调、分断能力高、操作方便、安全等优点，所以目前被广泛应用。
结构和工作原理低压断路器由操作机构、触点、保护装置(各种脱扣器)、灭弧系统等组成。
低压断路器工作原理图如图l所示。
图1 低压断路器工作原理图1-主触点2-自由脱扣机构3-过电流脱扣器4-分励扣器脱5-热脱扣器6-欠电压脱扣器7-停止按钮低压断路器的主触点是靠手动操作或电动合闸的。
