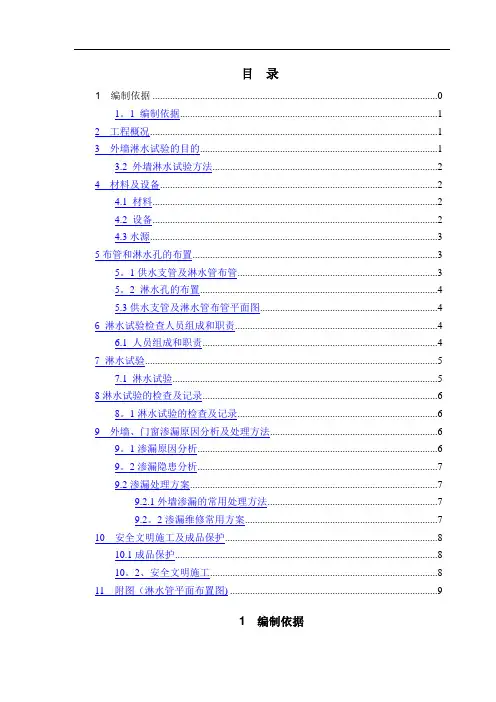

. .目录1 编制依据 (1)1.1 编制依据 (1)2 工程概况 (1)3 外墙淋水试验的目的 (3)3.2 外墙淋水试验方法 (3)4 材料及设备 (3)4.1 材料 (3)4.2 设备 (4)4.3水源 (4)5布管和淋水孔的布置 (4)5.1供水支管及淋水管布管 (4)5.2 淋水孔的布置 (5)5.3供水支管及淋水管布管平面图 (5)6 淋水试验检查人员组成和职责 (6)6.1 人员组成和职责 (6)7 淋水试验 (6)7.1 淋水试验 (6)8淋水试验的检查及记录 (8)8.1淋水试验的检查及记录 (8)9 外墙、门窗渗漏原因分析及处理方法 (8)9.1渗漏原因分析 (8)9.2渗漏隐患分析 (9)9.2渗漏处理方案 (9)9.2.1外墙渗漏的常用处理方法 (9)9.2.2渗漏维修常用方案 (10)10 安全文明施工及成品保护 (10)10.1成品保护 (10)10.2、安全文明施工 (10)11 附图（淋水管平面布置图、金科公园王府外墙淋水试验检查记录表） (11)1 编制依据1.1 编制依据（1)市及区质量验收要求及文件；（2)总承包合同及金科实测实量要求；（3)本工程施工图纸及施工组织设计；（4)住宅工程分户质量验收管理办法2 工程概况工程概况一览表*******************建筑设计概况一览表***************************本工程外墙淋水试验的栋号1\2\3号楼。
3 外墙淋水试验的目的通过对建筑物的外墙，门窗等部位进行淋水试验，全面检查是否存在渗漏现象，以便于及时发现问题，有针对性的开展整改工作，最终向业主交付合格的建筑产品。
3.2 外墙淋水试验方法各项准备工作做好且满足试验条件后，建设、监理等相关单位，对淋水过程进行监督和记录。
淋水试验自上而下进行，试验前应将门窗全部关闭。
全面淋水试验分为两次进行。
第一次全面淋水试验的目的是全面检查，发现漏点并进行整改，第二次全面淋水试验的目的是最后全面检查，确保交楼时外墙渗漏率接近零。
4 材料及设备重庆*********建设有限公司4.1 材料4.2 设备4.3水源根据现场实际情况，现场施工用水源为市政管网。
现场在29#楼负一层位置安装了2台功率为11KW、扬程100米的加压泵，顶层压力满足要求。
5布管和淋水孔的布置5.1供水支管及淋水管布管1.供水支管自顶层开始每隔3层（9m左右）设一道，一端接于施工临时供水管上，一端相连淋水管。
各供水支管均配置一个水量水压调整控制阀门，以控制淋水管的水量及水压；当淋水管较长时应沿外墙均匀设置多个供水支管与淋水管连接，以保证最远端淋水点水压力。
重庆*********建设有限公司2. 供水支管尽量布置在阳台附近，绑缚在栏杆等位置上。
3. 淋水管采用DN25 PPR管，沿建筑外墙（阳台边、飘窗边）环四周设置。
4. 淋水管离墙面约100mm，离墙距离可通过尼龙绳水平固定。
竖向用尼龙绳悬挂于顶层墙面顶部（尼龙绳上端固定于女儿墙顶），尼龙绳长度应大于建筑高度，固定点间距宜沿淋水管每2米左右一个。
淋水管在楼层间升降通过尼龙绳上端与女儿墙顶固定点的收放来调节，也可以每隔3层固定布置，使其停置在所需的楼层。
特殊淋不到的部位，可以采用人工淋水的办法处理。
5. 淋水管根据淋水试验的区段计划自顶层开始每隔3层（9m左右）逐步与淋水管的供水支管相连。
6. 淋水管安装应将“喷嘴”孔口对着墙体或窗体，以保证淋水在被检墙面形成连续水幕。
若用胶管时，应随时注意调整“喷嘴”孔口的方向对着墙体或窗体，以保证淋水效果。
7. 淋水管的最不利淋水点管处应安装压力表，以检测最不利点淋水管的水压，确保淋水点的淋水效果。
5.2 淋水孔的布置挂墙淋水管上每隔80mm钻孔“喷嘴”一个，钻孔直径为1.0mm左右，应直线钻孔。
“喷嘴”应对着墙体或窗体安装；阳台及露台处的淋水管上无需钻孔。
重庆*********建设有限公司重庆*********建设有限公司5.3供水支管及淋水管布管平面图（平面布置图见附图）6 淋水试验检查人员组成和职责6.1 人员组成和职责根据本工程实际情况，本项目试验配备人员的组成和职责如下：序号 工 种 姓 名 工 作 任 务1 项目负责人 负责全面统筹工作2工长*** 负责组织****楼的淋水试验相关工作 ***负责组织****楼的淋水试验相关工作淋水试验期间，以上各人员必须到喷淋现场，各负其责，全程跟踪。
淋水试验前，应提前24小时通知监理单位和建设单位，邀请其安排工作人员对淋水试验过程进行监督和记录。
监理工程师必须对淋水试验的全过程进行旁站监理。
现场检查人员要仔细检查，对发现的渗漏点共同分析原因，并进行妥善处理。
7 淋水试验7.1 淋水试验在全面淋水试验前，项目部应在门窗框安装收口完成、外墙批灰打底完成后，自行淋水检查，发现问题及时处理；外墙涂料底漆完成后也需自行淋水检查，发现问题及时处理。
正式的淋水试验自上而下进行，试验前应将门窗全部关闭（不能关闭的采用塑料薄膜封闭）。
全面淋水试验分为两次进行，具体如下：1．淋水试验自上而下进行。
2．淋水之前应注意检查外窗是否关闭。
3．第一次淋水试验，目的是全面检查，发现渗漏并进行整改。
一般从上向下按每3层为一淋水段挂设淋水管。
为了保证淋水效果，淋水前可对窗边等重点部位进行射水试验，射水时间工程各方可根据工程的实际情况确定。
4．本工程高层部分，在拆除外脚手架后进行的第二次全面淋水，按6层为一淋水段留置供水支管，并在供水支管上设置水量水压调整控制阀门。
淋水前收放悬挂淋水管的尼龙绳将其停置于淋水位置（或提前固定好位置），固定好后，将淋重庆*********建设有限公司水管与供水支管连接，准备淋水。
当淋水管较长时应沿外墙均匀设置多个供水支管以保证最远端淋水点水压力一般不小于0.15MPa。
5．淋水时，可根据淋水管的水量水压调整控制阀门大小，最远端淋水点水压力一般不宜小于0.15MPa，且确保压力不应大于0.6MPa.6．第一次淋水持续淋水时间应不少于24h，必须全面进行，不能因下雨而中断或免除；如有渗漏，应进行整改，整改后的淋水时间不少于12h，且不超过24小时。
7．每一次淋水试验结束后，由建设单位、施工单位、监理单位、外窗安装单位、外墙施工单位技术人员共同对外墙及外窗进行检查，并形成检查记录备查。
8．第二次淋水试验，目的是最后全面检查，确保交楼时外墙渗漏率接近零。
一般在拆除外脚手架后进行，全面淋水持续时间不得小于12小时，且不超过24小时。
本次全面淋水也必须不间断地进行，不能因下雨或其它原因中断试验。
若在第二次全面淋水后，若再出现渗漏问题需继续整改、继续全面淋水直到按单位工程统计的户均渗漏率不大于0.1处/户为止，则淋水试验工作结束。
8淋水试验的检查及记录8.1淋水试验的检查及记录第一次全面淋水：1．第一次全面淋水开始前应及时通知监理单位到场，全程记录各时间段渗漏发生情况，并进行现场标识、拍照。
记录表以房号为单位全部记录。
2．淋水检验时间段至少包括开始淋水后4小时、8小时、12小时三次，以后每4小时记录一次。
对于4小时即渗漏的点应做特别关注，并邀请建设单位、监理单位管理人员全程参与其处理过程。
重庆*********建设有限公司3．第一次淋水试验完成后，施工单位应及时会同监理及专业队伍对渗漏发生的原因进行分析，对出现的问题在监理人员的监督和跟踪下在规定的时间进行整改，如实记录整改完成情况。
4．整改后淋水持续时间不得小于12小时，不超过24小时，主要检查原渗漏部位经整改后的防水效果，以彻底解决存在的问题为主。
第二次全面淋水:1. 第二次全面淋水也应邀请建设单位、监理单位管理人员全程参与其处理过程。
2．淋水检验记录时间为：开始淋水后4小时、8小时、12小时共三次，对整改后的渗漏点应做特别关注。
9 外墙、门窗渗漏原因分析及处理方法9.1渗漏原因分析1. 外墙开裂、空鼓引起渗漏。
2. 外墙砌体顶砖未顶紧、砂浆不密实。
3. 外墙飘窗板、空调板等排水坡度不够。
4. 滴水线设置不合理、不合规。
5. 外墙脚手架拉结点处未按规要求处理。
6. 外窗四周防水未做好，玻璃胶未打好。
7. 铝合金门窗扣条、型材接缝处渗水。
9.2渗漏隐患分析1. 淋水过程中渗漏发生时间越短，问题越严重。
2. 在4小时发生的渗漏说明此处有明显缺陷或隐患，应重点注意。
3. 淋水实验与实际下雨的效果不一致，一般情况下，淋水实验在12小时发生的的渗漏与下雨接近。
4. 淋水超过12小时后发生的渗漏在实际下雨时不一定发生。
9.2渗漏处理方案9.2.1外墙渗漏的常用处理方法1. 重新挂网抹灰重庆*********建设有限公司外墙抹灰空鼓、开裂等问题，应将问题部位凿开一定围进行详细检查，重新挂网抹灰。
2. 补刷防水涂料a.采用聚氨酯防水涂料，要求涂膜厚度不小于1.5mm；b.成品线条部位、未作混凝土反坎、门窗边渗漏处理，可将渗漏部位切开后补刷防水；c.门窗周边补刷防水涂料时，除须保证塞缝收口围涂满外，还应反到墙边至少50mm宽；3. 压力灌浆a.应采用凝固速度较快的专用灌浆材料；b.铝合金门窗周边渗漏通常采用灌浆的方法；c.灌浆时，严禁在铝合金门窗框铝型材上钻孔；4. 打胶a.应采用硅酮密封胶；管线、灯座周边密封必须采用耐候密封胶；b.打胶基层应干净、干燥，打胶后至少三天才能进行淋水复查；9.2.2渗漏维修常用方案渗漏维修处理方案重庆*********建设有限公司10 安全文明施工及成品保护10.1成品保护1. 防止污染外墙涂料及外墙铝门窗、阳台栏杆，必要时采取覆盖措施。
2. 防止利器划伤涂料面层及外窗框或玻璃等。
3. 不得损坏屋面女儿墙栏杆、女儿墙抹灰面层，屋面瓦。
4. 不使用钢管壁已生锈的水管作为供水管，以免锈水污染墙面。
10.2、安全文明施工1. 作业人员进入施工现场必须戴合格的安全帽，系好下颚带，锁紧带扣，施工现场严禁吸烟。
2. 施工人员必须进行入场教育，经考试合格后方可进场。
3. 雨天及六级以上大风天气应停止室外作业。
4. 施工机械、电源电器必须由持证人员操作，无证人员不得进行开机和接线，防止发生安全事故。
5. 严格遵守工地的其他一切安全管理要求。
11 附图（淋水管平面布置图、*****外墙淋水试验检查记录表）重庆*********建设有限公司重庆*********建设有限公司洋房平面布置重庆*********建设有限公司重庆*********建设有限公司重庆*********建设有限公司重庆*********建设有限公司*****外墙淋水试验检查记录表重庆*********建设有限公司。
