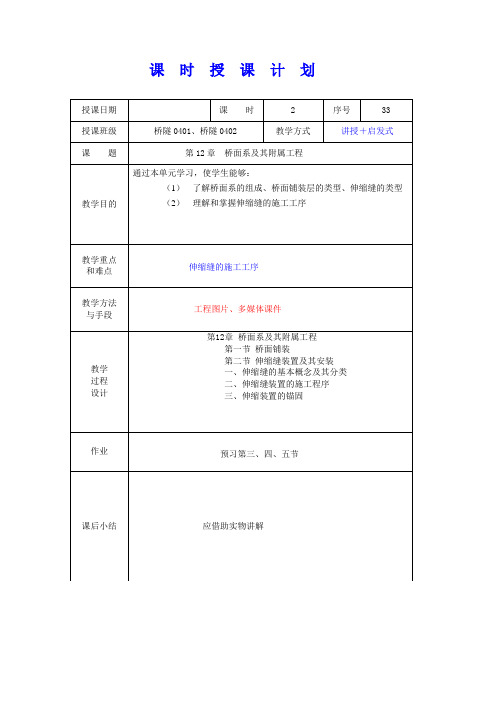

课时授课计划导入：到今天为止，我们学完了上部结构中的所有梁部构造的施工，从本节课开始，我们学习桥面系及其附属工程。
知识目标：通过本单元学习，使学生能够1、了解桥面系的组成、桥面铺装层的类型、伸缩缝的类型2、理解和掌握伸缩缝的施工工序技能目标：精于桥面系及其附属工程施工、会管理第12章桥面系及其附属工程本章要点：本章主要掌握桥面系的组成、桥面铺装层的类型、伸缩缝的类型及施工工序、桥梁防水和排水措施及其他附属工程的施工。
学习目标：能描述桥面系的组成，桥梁伸缩装置的施工程序以及其他附属工程的施工要点。
桥面部分通常包括桥面铺装、防水和排水设施、伸缩装置、人行道（或安全带）、路缘石、栏杆和灯柱等构造（如图12.1所示）。
桥面部分虽然不是主要的承重结构，但它对桥梁功能的正常发挥、对主要构件的保护、对行车的舒适、车辆行人的安全以及桥梁的美观等都十分重要。
因此，应对桥面构造的设计和施工给予足够的重视。
（插入课件33）第一节桥面铺装一、沥青混凝土桥面铺装桥面铺装宜由粘层、防水层、保护层及沥青面层组成。
采用沥青混凝土铺筑时，为防止沥青混凝土中的骨料损坏防水层，宜在防水层上先铺一层沥青砂作保护层。
沥青混凝土铺装得典型结构为：1. 单层式2. 双层式3. 三面层二、水泥混凝土桥面铺装混凝土桥面铺装层直接承受车辆轮压的的作用，既是保护层，又是受力层，因此必须有足够的强度和良好的整体性以及抗冲击与耐疲劳的特性，同时还应具有防水性及其对温度的适应性。
混凝土桥面铺装层三、桥面铺装施工注意事项第二节伸缩缝装置及其安装（重点部分）一、伸缩缝的基本概念及其分类伸缩缝是桥梁结构的重要组成部分。
我国桥梁工程上使用的伸缩缝种类繁多，按其受力方式及构造特点可以分为对接式、钢制支承式、橡胶组合剪切式、模数支承式、无缝式五大类，其形式、型号、结构参见教材表12.1所示。
二、伸缩缝装置的施工程序在《公路工程质量检验评定标准》(JTJ07I一98)中，桥面的平整度是一个很重要的指标，第1～4类伸缩缝结构示意图2-伸缩缝装置的锚固系统 3-伸缩装置的伸缩体 4-梁（板）体缩量小于5mm的桥梁（二）填塞对接型伸缩装置该类伸缩缝的伸缩体所用材料主要有矩形橡胶条，组合式橡胶条，管形橡胶条，M型橡胶条，也要采用泡沫塑料板或合成树脂材料等。
