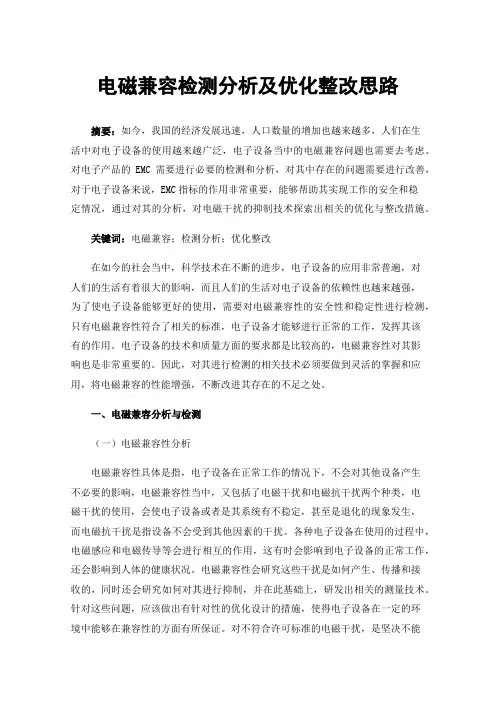

电磁兼容检测分析及优化整改思路摘要：如今，我国的经济发展迅速，人口数量的增加也越来越多，人们在生活中对电子设备的使用越来越广泛，电子设备当中的电磁兼容问题也需要去考虑。
对电子产品的EMC需要进行必要的检测和分析，对其中存在的问题需要进行改善，对于电子设备来说，EMC指标的作用非常重要，能够帮助其实现工作的安全和稳定情况，通过对其的分析，对电磁干扰的抑制技术探索出相关的优化与整改措施。
关键词：电磁兼容；检测分析；优化整改在如今的社会当中，科学技术在不断的进步，电子设备的应用非常普遍，对人们的生活有着很大的影响，而且人们的生活对电子设备的依赖性也越来越强，为了使电子设备能够更好的使用，需要对电磁兼容性的安全性和稳定性进行检测，只有电磁兼容性符合了相关的标准，电子设备才能够进行正常的工作，发挥其该有的作用。
电子设备的技术和质量方面的要求都是比较高的，电磁兼容性对其影响也是非常重要的。
因此，对其进行检测的相关技术必须要做到灵活的掌握和应用，将电磁兼容的性能增强，不断改进其存在的不足之处。
一、电磁兼容分析与检测（一）电磁兼容性分析电磁兼容性具体是指，电子设备在正常工作的情况下，不会对其他设备产生不必要的影响，电磁兼容性当中，又包括了电磁干扰和电磁抗干扰两个种类，电磁干扰的使用，会使电子设备或者是其系统有不稳定，甚至是退化的现象发生，而电磁抗干扰是指设备不会受到其他因素的干扰。
各种电子设备在使用的过程中，电磁感应和电磁传导等会进行相互的作用，这有时会影响到电子设备的正常工作，还会影响到人体的健康状况。
电磁兼容性会研究这些干扰是如何产生、传播和接收的，同时还会研究如何对其进行抑制，并在此基础上，研发出相关的测量技术。
针对这些问题，应该做出有针对性的优化设计的措施，使得电子设备在一定的环境中能够在兼容性的方面有所保证。
对不符合许可标准的电磁干扰，是坚决不能够引入相关环境中的。
在对电磁兼容性进行检测时，主要的内容有探测周围环境的电磁干扰，对仪器的抗干扰程度进行检测，同时还要考虑其对所产生的干扰进行拦截的能力。

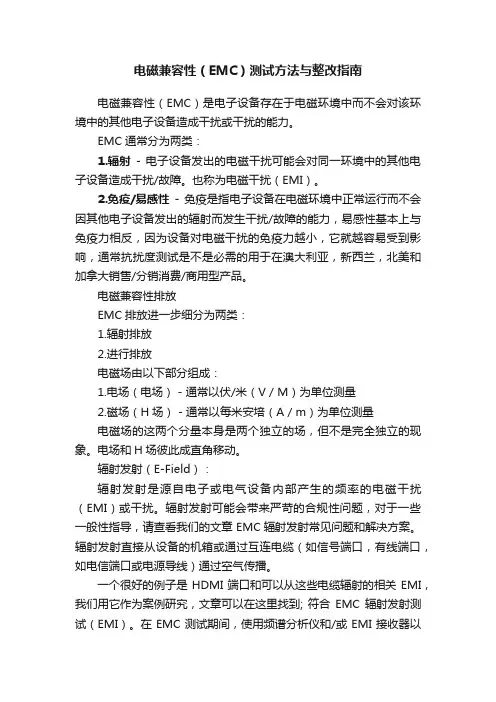

电磁兼容性（EMC）测试方法与整改指南电磁兼容性（EMC）是电子设备存在于电磁环境中而不会对该环境中的其他电子设备造成干扰或干扰的能力。
EMC通常分为两类：1.辐射- 电子设备发出的电磁干扰可能会对同一环境中的其他电子设备造成干扰/故障。
也称为电磁干扰（EMI）。
2.免疫/易感性- 免疫是指电子设备在电磁环境中正常运行而不会因其他电子设备发出的辐射而发生干扰/故障的能力，易感性基本上与免疫力相反，因为设备对电磁干扰的免疫力越小，它就越容易受到影响，通常抗扰度测试是不是必需的用于在澳大利亚，新西兰，北美和加拿大销售/分销消费/商用型产品。
电磁兼容性排放EMC排放进一步细分为两类：1.辐射排放2.进行排放电磁场由以下部分组成：1.电场（电场） - 通常以伏/米（V / M）为单位测量2.磁场（H场） - 通常以每米安培（A / m）为单位测量电磁场的这两个分量本身是两个独立的场，但不是完全独立的现象。
电场和H场彼此成直角移动。
辐射发射（E-Field）：辐射发射是源自电子或电气设备内部产生的频率的电磁干扰（EMI）或干扰。
辐射发射可能会带来严苛的合规性问题，对于一些一般性指导，请查看我们的文章 EMC辐射发射常见问题和解决方案。
辐射发射直接从设备的机箱或通过互连电缆（如信号端口，有线端口，如电信端口或电源导线）通过空气传播。
一个很好的例子是HDMI端口和可以从这些电缆辐射的相关EMI，我们用它作为案例研究，文章可以在这里找到; 符合EMC辐射发射测试（EMI）。
在EMC测试期间，使用频谱分析仪和/或EMI接收器以及合适的测量天线进行辐射发射测量。
EMC辐射发射测试方法辐射发射（H场）：电磁波的磁性成分使用频谱分析仪和/或EMI 接收器以及合适的测量天线。
典型的磁场天线包括环形天线，并且还包括根据CISPR 15的特定天线，例如Van Veen Loop。
Van Veen环形天线基本上是三个环形天线，它们一起构成三个轴（X，Y和Z）的产品磁场发射。

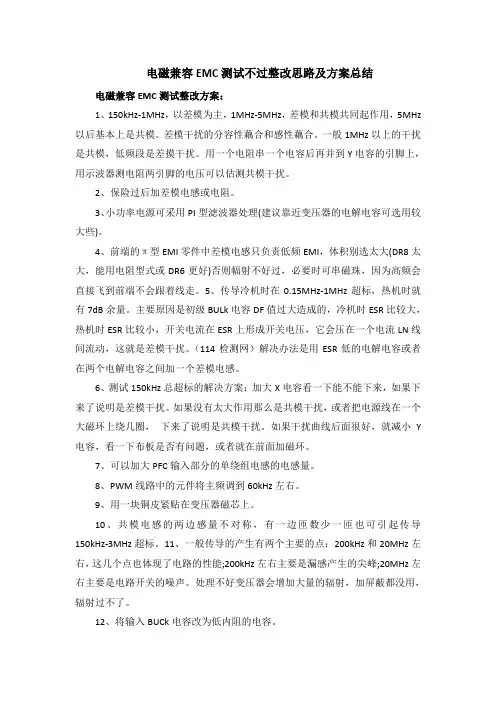

电磁兼容EMC测试不过整改思路及方案总结电磁兼容EMC测试整改方案：1、150kHz-1MHz，以差模为主，1MHz-5MHz，差模和共模共同起作用，5MHz 以后基本上是共模。
差模干扰的分容性藕合和感性藕合。
一般1MHz以上的干扰是共模，低频段是差摸干扰。
用一个电阻串一个电容后再并到Y电容的引脚上，用示波器测电阻两引脚的电压可以估测共模干扰。
2、保险过后加差模电感或电阻。
3、小功率电源可采用PI型滤波器处理(建议靠近变压器的电解电容可选用较大些)。
4、前端的π型EMI零件中差模电感只负责低频EMI，体积别选太大(DR8太大，能用电阻型式或DR6更好)否则幅射不好过，必要时可串磁珠，因为高频会直接飞到前端不会跟着线走。
5、传导冷机时在0.15MHz-1MHz超标，热机时就有7dB余量。
主要原因是初级BULk电容DF值过大造成的，冷机时ESR比较大，热机时ESR比较小，开关电流在ESR上形成开关电压，它会压在一个电流LN线间流动，这就是差模干扰。
（114检测网）解决办法是用ESR低的电解电容或者在两个电解电容之间加一个差模电感。
6、测试150kHz总超标的解决方案：加大X电容看一下能不能下来，如果下来了说明是差模干扰。
如果没有太大作用那么是共模干扰，或者把电源线在一个大磁环上绕几圈，下来了说明是共模干扰。
如果干扰曲线后面很好，就减小Y 电容，看一下布板是否有问题，或者就在前面加磁环。
7、可以加大PFC输入部分的单绕组电感的电感量。
8、PWM线路中的元件将主频调到60kHz左右。
9、用一块铜皮紧贴在变压器磁芯上。
10、共模电感的两边感量不对称，有一边匝数少一匝也可引起传导150kHz-3MHz超标。
11、一般传导的产生有两个主要的点：200kHz和20MHz左右，这几个点也体现了电路的性能;200kHz左右主要是漏感产生的尖峰;20MHz左右主要是电路开关的噪声。
处理不好变压器会增加大量的辐射，加屏蔽都没用，辐射过不了。

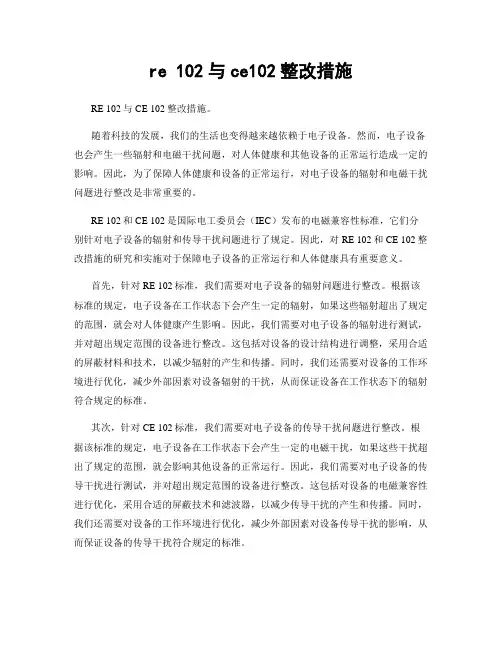

re 102与ce102整改措施RE 102与CE 102整改措施。
随着科技的发展，我们的生活也变得越来越依赖于电子设备。
然而，电子设备也会产生一些辐射和电磁干扰问题，对人体健康和其他设备的正常运行造成一定的影响。
因此，为了保障人体健康和设备的正常运行，对电子设备的辐射和电磁干扰问题进行整改是非常重要的。
RE 102和CE 102是国际电工委员会（IEC）发布的电磁兼容性标准，它们分别针对电子设备的辐射和传导干扰问题进行了规定。
因此，对RE 102和CE 102整改措施的研究和实施对于保障电子设备的正常运行和人体健康具有重要意义。
首先，针对RE 102标准，我们需要对电子设备的辐射问题进行整改。
根据该标准的规定，电子设备在工作状态下会产生一定的辐射，如果这些辐射超出了规定的范围，就会对人体健康产生影响。
因此，我们需要对电子设备的辐射进行测试，并对超出规定范围的设备进行整改。
这包括对设备的设计结构进行调整，采用合适的屏蔽材料和技术，以减少辐射的产生和传播。
同时，我们还需要对设备的工作环境进行优化，减少外部因素对设备辐射的干扰，从而保证设备在工作状态下的辐射符合规定的标准。
其次，针对CE 102标准，我们需要对电子设备的传导干扰问题进行整改。
根据该标准的规定，电子设备在工作状态下会产生一定的电磁干扰，如果这些干扰超出了规定的范围，就会影响其他设备的正常运行。
因此，我们需要对电子设备的传导干扰进行测试，并对超出规定范围的设备进行整改。
这包括对设备的电磁兼容性进行优化，采用合适的屏蔽技术和滤波器，以减少传导干扰的产生和传播。
同时，我们还需要对设备的工作环境进行优化，减少外部因素对设备传导干扰的影响，从而保证设备的传导干扰符合规定的标准。
除了针对RE 102和CE 102标准进行整改外，我们还需要加强对电子设备的监测和管理。
这包括对设备的生产过程进行严格的监控和管理，确保设备在生产过程中符合相关的标准要求。

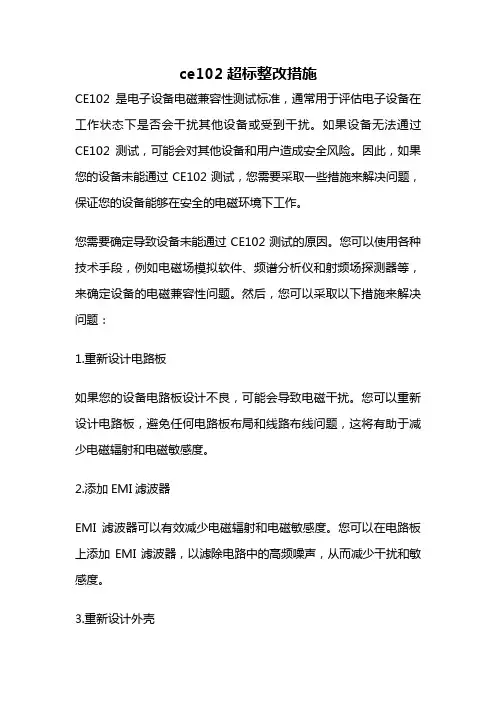

ce102超标整改措施CE102是电子设备电磁兼容性测试标准，通常用于评估电子设备在工作状态下是否会干扰其他设备或受到干扰。
如果设备无法通过CE102测试，可能会对其他设备和用户造成安全风险。
因此，如果您的设备未能通过CE102测试，您需要采取一些措施来解决问题，保证您的设备能够在安全的电磁环境下工作。
您需要确定导致设备未能通过CE102测试的原因。
您可以使用各种技术手段，例如电磁场模拟软件、频谱分析仪和射频场探测器等，来确定设备的电磁兼容性问题。
然后，您可以采取以下措施来解决问题：1.重新设计电路板如果您的设备电路板设计不良，可能会导致电磁干扰。
您可以重新设计电路板，避免任何电路板布局和线路布线问题，这将有助于减少电磁辐射和电磁敏感度。
2.添加EMI滤波器EMI滤波器可以有效减少电磁辐射和电磁敏感度。
您可以在电路板上添加EMI滤波器，以滤除电路中的高频噪声，从而减少干扰和敏感度。
3.重新设计外壳如果您的设备外壳设计不良，可能会导致电磁辐射和敏感度问题。
您可以重新设计设备外壳，以减少电磁辐射和敏感度。
例如，您可以使用导电材料制作外壳，以实现屏蔽效果。
4.添加屏蔽材料您可以在电路板和设备外壳中添加屏蔽材料，以减少电磁辐射和敏感度问题。
例如，您可以使用铜箔、金属网和铁氧体材料等，来实现屏蔽效果。
5.重新设计接口线路如果您的设备接口线路设计不良，可能会导致电磁辐射和敏感度问题。
您可以重新设计接口线路，以减少电磁辐射和敏感度。
例如，您可以使用电缆和滤波器等组件，来实现屏蔽和滤波效果。
6.重新设计电源线路如果您的设备电源线路设计不良，可能会导致电磁干扰。
您可以重新设计电源线路，以减少电磁干扰。
例如，您可以使用EMI滤波器和稳压器等组件，来实现滤波和稳定电源输出。
如果您的设备未能通过CE102测试，您需要采取措施来解决问题。
通过重新设计电路板、添加EMI滤波器、重新设计外壳、添加屏蔽材料、重新设计接口线路和电源线路等措施，您可以有效减少电磁干扰和敏感度问题，从而保证您的设备能够在安全的电磁环境下工作。

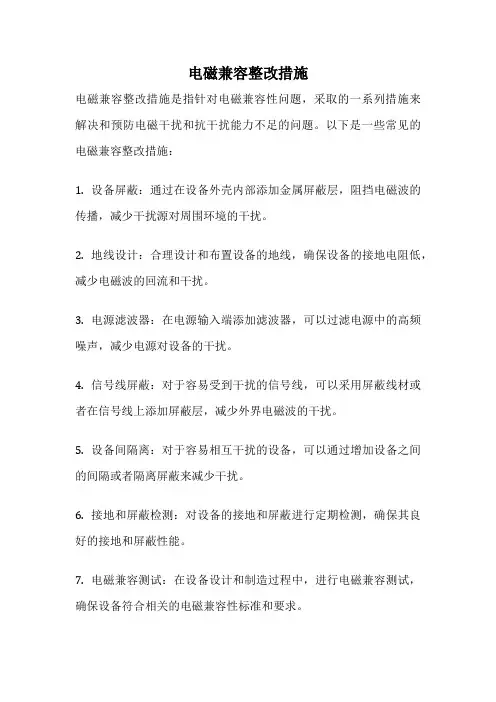

_EMC_整改常见措施标题：EMC整改常见措施引言概述：电磁兼容性（Electromagnetic Compatibility，EMC）是指电子设备在电磁环境中能够正常工作而不对周围环境和其他设备造成干扰的能力。
在实际应用中，由于各种因素的影响，电子设备可能出现EMC问题，需要进行整改措施。
本文将介绍EMC整改的常见措施，帮助读者更好地解决EMC问题。
一、电路设计方面的整改措施1.1 优化PCB布局：合理布局电路板上的元器件，减少信号线长度，减小回路面积，降低电磁辐射。
1.2 使用屏蔽罩：对容易产生电磁辐射的元器件或电路进行屏蔽，减少电磁波的辐射和传播。
1.3 降低电路噪声：采取滤波、隔离等措施，减少电路中的噪声干扰，提高电路的抗干扰能力。
二、外壳设计方面的整改措施2.1 选择合适的外壳材料：外壳材料应具有良好的屏蔽性能，能够有效阻挡电磁波的传播。
2.2 设计合理的接地结构：外壳的接地结构应设计合理，确保外壳与地线连接良好，减少接地回路的阻抗。
2.3 添加滤波器：在外壳上添加滤波器，对进出的电磁波进行滤波处理，降低外壳内的电磁辐射水平。
三、电源线设计方面的整改措施3.1 优化电源线布局：电源线应尽量远离信号线，减少电磁干扰的可能性。
3.2 使用滤波器：在电源线上添加滤波器，减少电源线传导的电磁干扰。
3.3 稳定电源供应：确保电源供应稳定，避免电源波动引起的电磁干扰。
四、设备测试方面的整改措施4.1 进行辐射测试：对设备进行辐射测试，检测设备的电磁辐射水平，及时发现问题并进行整改。
4.2 进行传导测试：对设备进行传导测试，检测设备的电磁传导水平，找出潜在的干扰源。
4.3 进行整体测试：对整个设备进行综合测试，验证设备的整体电磁兼容性，确保设备符合相关标准要求。
五、软件设计方面的整改措施5.1 优化软件编程：减少软件中的电磁辐射源，降低软件对电磁兼容性的影响。
5.2 添加滤波算法：在软件中添加滤波算法，对输入输出信号进行滤波处理，减少电磁干扰。

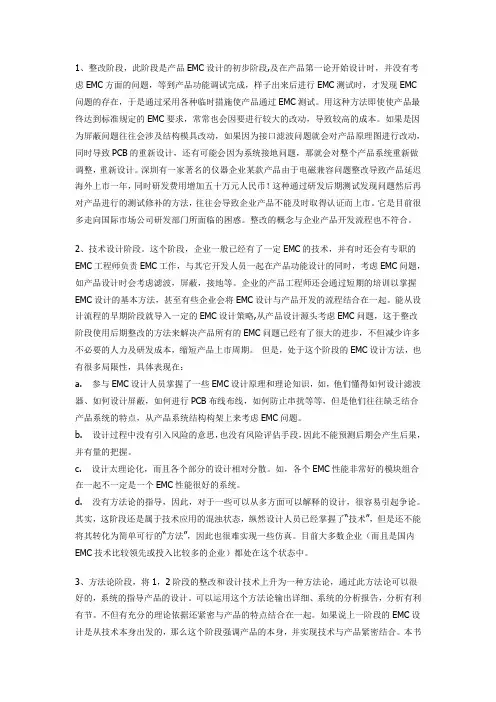

1、整改阶段，此阶段是产品EMC设计的初步阶段,及在产品第一论开始设计时，并没有考虑EMC方面的问题，等到产品功能调试完成，样子出来后进行EM C测试时，才发现EMC 问题的存在，于是通过采用各种临时措施使产品通过EMC测试。
用这种方法即使使产品最终达到标准规定的EMC要求，常常也会因要进行较大的改动，导致较高的成本。
如果是因为屏蔽问题往往会涉及结构模具改动，如果因为接口滤波问题就会对产品原理图进行改动，同时导致PCB的重新设计，还有可能会因为系统接地问题，那就会对整个产品系统重新做调整，重新设计。
深圳有一家著名的仪器企业某款产品由于电磁兼容问题整改导致产品延迟海外上市一年，同时研发费用增加五十万元人民币！这种通过研发后期测试发现问题然后再对产品进行的测试修补的方法，往往会导致企业产品不能及时取得认证而上市。
它是目前很多走向国际市场公司研发部门所面临的困惑。
整改的概念与企业产品开发流程也不符合。
2、技术设计阶段。
这个阶段，企业一般已经有了一定EMC的技术，并有时还会有专职的EMC工程师负责EMC工作，与其它开发人员一起在产品功能设计的同时，考虑EMC问题，如产品设计时会考虑滤波，屏蔽，接地等。
企业的产品工程师还会通过短期的培训以掌握EMC设计的基本方法，甚至有些企业会将EM C设计与产品开发的流程结合在一起。
能从设计流程的早期阶段就导入一定的EMC设计策略,从产品设计源头考虑EMC问题，这于整改阶段使用后期整改的方法来解决产品所有的EMC问题已经有了很大的进步，不但减少许多不必要的人力及研发成本，缩短产品上市周期。
但是，处于这个阶段的EM C设计方法，也有很多局限性，具体表现在：a. 参与EMC设计人员掌握了一些EMC设计原理和理论知识，如，他们懂得如何设计滤波器、如何设计屏蔽，如何进行PCB布线布线，如何防止串扰等等，但是他们往往缺乏结合产品系统的特点，从产品系统结构构架上来考虑EMC问题。
b. 设计过程中没有引入风险的意思，也没有风险评估手段，因此不能预测后期会产生后果，并有量的把握。

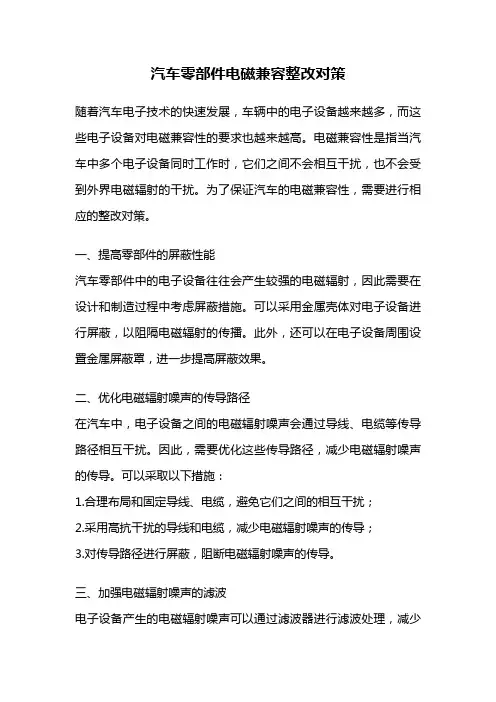

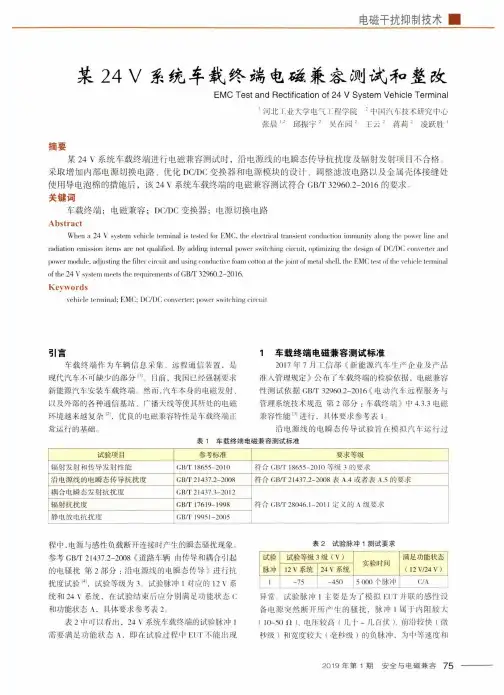

汽车零部件电磁兼容整改对策随着汽车电子技术的快速发展，车辆中的电子设备越来越多，而这些电子设备对电磁兼容性的要求也越来越高。
电磁兼容性是指当汽车中多个电子设备同时工作时，它们之间不会相互干扰，也不会受到外界电磁辐射的干扰。
为了保证汽车的电磁兼容性，需要进行相应的整改对策。
一、提高零部件的屏蔽性能汽车零部件中的电子设备往往会产生较强的电磁辐射，因此需要在设计和制造过程中考虑屏蔽措施。
可以采用金属壳体对电子设备进行屏蔽，以阻隔电磁辐射的传播。
此外，还可以在电子设备周围设置金属屏蔽罩，进一步提高屏蔽效果。
二、优化电磁辐射噪声的传导路径在汽车中，电子设备之间的电磁辐射噪声会通过导线、电缆等传导路径相互干扰。
因此，需要优化这些传导路径，减少电磁辐射噪声的传导。
可以采取以下措施：1.合理布局和固定导线、电缆，避免它们之间的相互干扰；2.采用高抗干扰的导线和电缆，减少电磁辐射噪声的传导；3.对传导路径进行屏蔽，阻断电磁辐射噪声的传导。
三、加强电磁辐射噪声的滤波电子设备产生的电磁辐射噪声可以通过滤波器进行滤波处理，减少其对其他设备的干扰。
可以采用以下滤波措施：1.在电子设备的输入和输出端口处设置滤波器，阻断电磁辐射噪声的传输；2.选择合适的滤波器参数，使其能够有效地滤除电磁辐射噪声；3.定期检查和更换滤波器，确保其工作正常。
四、加强电磁兼容性测试与评估为了保证汽车零部件的电磁兼容性，需要进行全面的测试与评估。
可以采用以下方法：1.进行电磁辐射测试，检测电子设备产生的电磁辐射是否符合标准要求；2.进行电磁抗干扰测试，检测电子设备在外界电磁干扰下的工作状态；3.进行电磁兼容性评估，分析电子设备之间的相互干扰情况，提出相应的改进措施。
五、加强电磁兼容性管理与培训为了确保整改对策的有效实施，需要加强电磁兼容性的管理与培训。
可以采取以下措施：1.建立电磁兼容性管理制度，明确责任与要求；2.加强对零部件供应商的管理，确保其产品符合电磁兼容性要求；3.组织电磁兼容性培训，提高相关人员的专业知识和技能。
