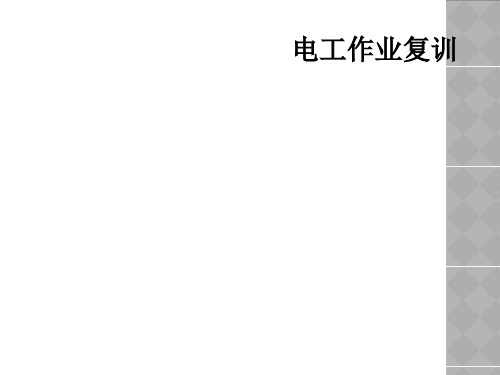

电工作业(复训)

项目教学电子教案（总第5-6 课时）一、项目名称：电工作业子项目名称：触电与急救课时安排：本节为第 3 讲，授课时间 2 节课。

二、教学目标：1、掌握电伤害的原因和触电事故发生的规律2、掌握人身触电的急救方法3、熟练掌握现场触电急救方法三、教学重、难点：熟练掌握现场触电急救方法四、教学准备教师准备：相关课件、VCD五、教学方法（策略）：理论与实际相结合六、教学过程：相关知识：随着社会的不断进步，电能已经成为人们生产生活中最基本和不可替代的能源。

‘电’日益影响着工业的自动化和社会的现代化。

然而，当电能失去控制时，就会引发各类电气事故，其中对人体的伤害即触电事故中各类电气事故中最常见的事故。

本节主要介绍触电事故类型和方式、电流对人体的作用、触电事故规律、触电急救等基本内容。

实施步骤：一、触电事故种类1、电击:1）、电击是电流对人体内部组织的伤害2）、是一种最危险的伤害,绝大多数(85%以上)的触电死亡事故者是由电击造成的.3）、主要特征：a.伤害人体内部b.在人体的外表没有显著的痕迹c.致命电流小4）分类：直接接触电击、间接接触电击2、电伤：电伤是由电流的热效应、化学效应、机械效应等效应对人造成的伤害.1）、电烧伤：(1).高压电弧的烧伤较低压电弧严重.直流电弧烧伤较工频交流电弧严重.(2).电弧烧伤都会在人体表面留下明显痕迹,而且致命电流教大.(3).皮肤金属化:(4).电烙印:(5).电光眼（6）机械性损伤二、触电方式1、单相触电(1).人体直接接触带电设备其中的一相(2).对于高压带电体,人体虽未直接接触,但由于超过了安全距离,高电压对人体放电,造成单相接地而引起的触电,也属于单相触电.例:中性点接地系统的单相接电.中性点不接地系统的单相触电.U=220V R人~1000_3000ΩI人=U/ R人=220mA~70mA >>致命电流50mA2、两相触电:人体同时接触带电设备线路中的两相导体或在高压系统中,人体同时接近不同相的两相带电导体,而发生电弧放电.U线= U人这种触电最危险3、跨步电压触电1）、当电器设备放生接地故障,接地电流通过接地体向大地流散,在地面上行成电位分布时,若人在接地短路点周围行走,其两点之间的电位差,就是跨步电压.有跨步电压引起的触电.2）、步电压的大小受接地电流大小,,鞋和地面特征,两脚之间的跨距,两脚的方位以及离接地点的远近等很多因素的影响.人的跨距一般按0.8m三、电流对人体的作用影响一）、作用机理和征象1、作用机理:：电流通过人体时破坏人体内细胞的正常工作,主要表现为生物学效应,电流作用于人体还包含热效应,化学效应和机械效应.2、作用征象：小电流通过人体,会引起麻感.针刺感.压迫感.打击感.心律不齐等症状,数以上的电流通过人体,还可能导致严重的烧伤二）、作用影响因素1、电流大小的影响1）、感知电流：成年男子平均感知电流为1.1mA成年女子约为0.7mA2）、摆脱电流：成年男子的摆脱电流为6mA成年女子的摆脱电流为7mA3）、室颤电流(致命电流)：室颤电流为50mA2、电流持续时间的影响3、电流途径的影响左手至前胸是最危险的电流途径右手断电4、电流种类的影响1）、直接电流的作用2）、100Hz的上电流的作用3）、冲击电流的作用：是只作用时间不超过0.1~10ms的电流5、个体特征的影响三）、人体阻抗1、包括：包括皮肤.血液.肌肉.细胞组织及其结合部在内的含电阻和电容的阻抗2、影响人体阻抗的因素(1)、电流途径(2)、接触面积(3)、温度(t R) (4)、t时间(5)、接触压力四、触电事故的规律.一）、触电事故季节性明显统计资料表明，每年二.三季度事故多，特别6~9月。

低压电工作业复训试卷第1套考试时长：120 分钟试卷总分：100分考试卷及格分：80分姓名：___________准考证号：_____________身份证件号：_____________得分：___________总局——理论题部分：一、判断题(共计70题, 每题1.0分, 对的画√, 错误的画× )1. 剩余动作电流小于或等于0.3A的RCD属于高灵敏度RCD。

()2. 剩余电流动作保护装置主要用于1000V以下的低压系统。

()3. 变配电设备应有完善的屏护装置。

()4. 异步电动机的转差率是旋转磁场的转速与电动机转速之差与旋转磁场的转速之比。

()5. 带电机的设备,在电机通电前要检查电机的辅助设备和安装底座,接地等,正常后再通电使用。

()6. 交流电动机铭牌上的频率是此电机使用的交流电源的频率。

()7. 三相电动机的转子和定子要同时通电才能工作。

()8. 对电机各绕组的绝缘检查,如测出绝缘电阻不合格,不允许通电运行。

()9. 在电气原理图中,当触点图形垂直放置时,以“左开右闭”原则绘制。

()10. 二极管只要工作在反向击穿区,一定会被击穿。

()11. PN结正向导通时,其内外电场方向一致。

()12. 对称的三相电源是由振幅相同、初相依次相差120°的正弦电源,连接组成的供电系统。

()13. 无论在任何情况下,三极管都具有电流放大功能。

()14. 在串联电路中,电流处处相等。

()15. 我国正弦交流电的频率为50Hz。

()16. 并联电路的总电压等于各支路电压之和。

()17. 当静电的放电火花能量足够大时,能引起火灾和爆炸事故,在生产过程中静电还会妨碍生产和降低产品质量等。

()18. 防雷装置应沿建筑物的外墙敷设,并经最短途径接地,如有特殊要求可以暗设。

()19. 用避雷针、避雷带是防止雷电破坏电力设备的主要措施。

()20. 导线连接后接头与绝缘层的距离越小越好。

()21. 黄绿双色的导线只能用于保护线。

低压电工国家题库完整版1、目前我国生产的接触器额定电流一般大于或等于630A。

（×）2、熔断器的文字符号为FU。

（√）3、电动式时间继电器的延时时间不受电源电压波动及环境温度变化的影响。

（√）4、铁壳开关安装时外壳必须可靠接地。

（√）5、行程开关的作用是将机械行走的长度用电信号传出。

（×）6、自动开关属于手动电器。

（×）7、熔断器的特性,是通过熔体的电压值越高,熔断时间越短。

（×）8、复合按钮的电工符号是。

（√）9、热继电器是利用双金属片受热弯曲而推动触点动作的一种保护电器,它主要用于线路的速断保护。

（×）10、低压断路器是一种重要的控制和保护电器,断路器都装有灭弧装置,因此可以安全地带负荷合、分闸。

（√）11、电容器室内要有良好的天然采光。

（×）12、电容器的放电负载不能装设熔断器或开关。

（√）13、检查电容器时,只要检查电压是否符合要求即可。

（×）14、为了避免静电火花造成爆炸事故,凡在加工运输,储存等各种易燃液体、气体时,设备都要分别隔离。

（×）15、用避雷针、避雷带是防止雷电破坏电力设备的主要措施。

（×）16、雷电按其传播方式可分为直击雷和感应雷两种。

（×）17、当采用安全特低电压作直接电击防护时,应选用25V及以下的安全电压。

（√）18、保护接零适用于中性点直接接地的配电系统中。

（√）19、剩余电流动作保护装置主要用于1000V以下的低压系统。

（√）20、单相220V电源供电的电气设备,应选用三极式漏电保护装置。

（×）21、在直流电路中,常用棕色标示正极。

（√）22、试验对地电压为50V以上的带电设备时,氖泡式低压验电器就应显示有电。

（×）23、在安全色标中用红色表示禁止、停止或消防。

（√）24、据部分省市统计,农村触电事故要少于城市的触电事故。

（×）25、触电事故是由电能以电流形式作用人体造成的事故。

[判断题]第1题：短路电流通过线路,要产生很大的电流降,使系统的电流水平骤降,引起电动机转速突然下降,甚至停转,严重影响电气设备的正常运行。

()尚未作答正确答案：错答案解析：产生很大的电压降。

[判断题]第2题：金具必须有足够的机械强度,并能满足耐腐蚀的要求。

()尚未作答正确答案：对[判断题]第3题：完成工作许可手续后,工作负责人(监护人)应向工作班人员交代现场安全措施、带电部位和其他注意事项。

()尚未作答正确答案：对[判断题]第4题：避雷带是沿建筑物易受雷击的部位(如屋脊、屋檐、屋角等处)装设的带形导体。

(？)尚未作答正确答案：对[判断题]第5题：S11-M(R)-100/10表示三相油浸自冷式,双绕组无励磁调压,卷绕式铁芯(圆载面),密封式,额定容量100kVA,低压侧绕组额定电压为10kV电力变压器。

()尚未作答正确答案：错答案解析：高压侧绕组额定电压为10KV。

[判断题]第6题：电流互感器运行前检查外壳及二次侧应接地正确、良好,接地线连接应坚固可靠。

()尚未作答正确答案：对[判断题]第7题：低压侧接地保护是站用变保护测控装置在保护方面的一项功能。

()尚未作答正确答案：对[判断题]第8题：S11-160/10表示三相油浸自冷式,双绕组无励磁调压,额定容量160kVA,低压侧绕组额定电压为10kV电力变压器。

()尚未作答正确答案：错答案解析：高压侧绕组额定电压为10KV。

[判断题]第9题：使用绝缘棒,可以不用戴绝缘手套、穿绝缘靴。

()尚未作答正确答案：错答案解析：使用绝缘棒，必须戴绝缘手套，穿绝缘靴。

[判断题]第10题：电流通过人体,对人的危害程度与通过人体的途径有密切关系。

()尚未作答正确答案：对[判断题]第11题：新线路投入运行3~5年后,混凝土电杆各部坚固螺栓坚固螺栓需紧一次。

()尚未作答正确答案：错答案解析：投入运行后一年。

[判断题]第12题：验电前后应在有电的设备上或线路上进行试验,以检验所使用的验电器是否良好。

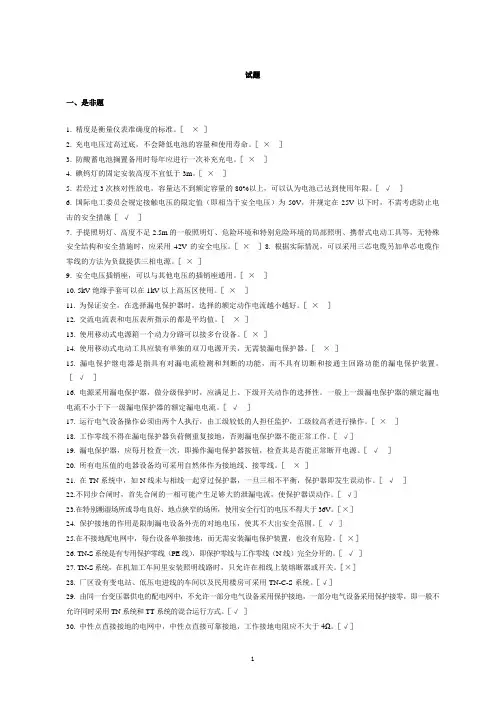

试题一、是非题1. 精度是衡量仪表准确度的标准。

［×］2. 充电电压过高过底，不会降低电池的容量和使用寿命。

［×］3. 防酸蓄电池搁置备用时每年应进行一次补充充电。

［×］4. 碘钨灯的固定安装高度不宜低于3m。

［×］5. 若经过3次核对性放电，容量达不到额定容量的80%以上，可以认为电池已达到使用年限。

［√］6. 国际电工委员会规定接触电压的限定值（即相当于安全电压）为50V，并规定在25V以下时，不需考虑防止电击的安全措施［√］7. 手提照明灯、高度不足2.5m的一般照明灯、危险环境和特别危险环境的局部照明、携带式电动工具等，无特殊安全结构和安全措施时，应采用42V的安全电压。

［×］8. 根据实际情况，可以采用三芯电缆另加单芯电缆作零线的方法为负载提供三相电源。

［×］9. 安全电压插销座，可以与其他电压的插销座通用。

［×］10. 5kV绝缘手套可以在1kV以上高压区使用。

［×］11. 为保证安全，在选择漏电保护器时，选择的额定动作电流越小越好。

［×］12. 交流电流表和电压表所指示的都是平均值。

［×］13. 使用移动式电源箱一个动力分路可以接多台设备。

［×］14. 使用移动式电动工具应装有单独的双刀电源开关，无需装漏电保护器。

［×］15. 漏电保护继电器是指具有对漏电流检测和判断的功能，而不具有切断和接通主回路功能的漏电保护装置。

［√］16. 电源采用漏电保护器，做分级保护时，应满足上、下级开关动作的选择性。

一般上一级漏电保护器的额定漏电电流不小于下一级漏电保护器的额定漏电电流。

［√］17. 运行电气设备操作必须由两个人执行，由工级较低的人担任监护，工级较高者进行操作。

［×］18. 工作零线不得在漏电保护器负荷侧重复接地，否则漏电保护器不能正常工作。

［√］19. 漏电保护器，应每月检查一次，即操作漏电保护器按钮，检查其是否能正常断开电源。

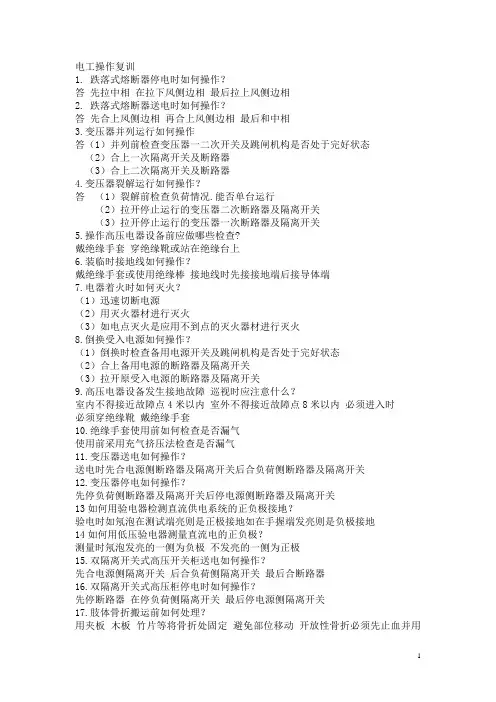

电工操作复训1.跌落式熔断器停电时如何操作？答先拉中相在拉下风侧边相最后拉上风侧边相2. 跌落式熔断器送电时如何操作？答先合上风侧边相再合上风侧边相最后和中相3.变压器并列运行如何操作答（1）并列前检查变压器一二次开关及跳闸机构是否处于完好状态（2）合上一次隔离开关及断路器（3）合上二次隔离开关及断路器4.变压器裂解运行如何操作？答（1）裂解前检查负荷情况.能否单台运行（2）拉开停止运行的变压器二次断路器及隔离开关（3）拉开停止运行的变压器一次断路器及隔离开关5.操作高压电器设备前应做哪些检查?戴绝缘手套穿绝缘靴或站在绝缘台上6.装临时接地线如何操作？戴绝缘手套或使用绝缘棒接地线时先接接地端后接导体端7.电器着火时如何灭火？（1）迅速切断电源（2）用灭火器材进行灭火（3）如电点灭火是应用不到点的灭火器材进行灭火8.倒换受入电源如何操作？（1）倒换时检查备用电源开关及跳闸机构是否处于完好状态（2）合上备用电源的断路器及隔离开关（3）拉开原受入电源的断路器及隔离开关9.高压电器设备发生接地故障巡视时应注意什么？室内不得接近故障点4米以内室外不得接近故障点8米以内必须进入时必须穿绝缘靴戴绝缘手套10.绝缘手套使用前如何检查是否漏气使用前采用充气挤压法检查是否漏气11.变压器送电如何操作？送电时先合电源侧断路器及隔离开关后合负荷侧断路器及隔离开关12.变压器停电如何操作？先停负荷侧断路器及隔离开关后停电源侧断路器及隔离开关13如何用验电器检测直流供电系统的正负极接地？验电时如氖泡在测试端亮则是正极接地如在手握端发亮则是负极接地14如何用低压验电器测量直流电的正负极？测量时氖泡发亮的一侧为负极不发亮的一侧为正极15.双隔离开关式高压开关柜送电如何操作？先合电源侧隔离开关后合负荷侧隔离开关最后合断路器16.双隔离开关式高压柜停电时如何操作？先停断路器在停负荷侧隔离开关最后停电源侧隔离开关17.肢体骨折搬运前如何处理？用夹板木板竹片等将骨折处固定避免部位移动开放性骨折必须先止血并用干净的布片覆盖伤口18.绝缘夹钳室内使用时应注意什么？（1）操作前绝缘夹钳的表面应用干净的布擦拭干净（2）操作时应戴绝缘手套护目镜穿绝缘靴或站在绝缘台上并切断负荷的情况下使用19.高压验电时如何操作？（1）选择适合电压等级的验电器（2）验电前在确实有电的部位试验合格后方可使用（3）验电时戴绝缘手套手握部位不得超过隔离环（4）验电时逐渐接近带电体直到氖泡发亮20.人员发生低压触电时如何脱离电源？拉切挑拽垫五个字来概括判断题1.电流产生得条件是导体的两端必须有电压（对）2.节点电流定律说明了连接在同一节点上几条支路之间的关系（错）3.公式e=EmSin(Wt+φ)称为交流电的瞬时表达式（对）4.曲线法可以表示正弦交流电的瞬时值随时间变化关系（对）5.电容器具有隔断直流电通过交流电的作用（对）6.不对称负载星形连接时中线上可以安装开关和熔断器（错）7.电工技术上的“地”就是我们所站的大地（错）8.屏蔽就是用防护装置将人体与带电体隔离开来（对）9.保护接地是指为运行需要而将电力系统的某一点接地（对）10.保护接地是指为运行需要而将电力系统的某一点接地（对）11.一套完整的防雷装置由接闪器引下线和接地装置组成（对）12.熔断器可以做为照明电路的过载保护装置（错）13.低压断路器应水平与配电盘安装（错）14.在电缆线路附近施工时应采取有效的安全措施（对）15.在狭窄场所如锅炉内作业应在用Ⅲ类工具（对）16.使用Ⅲ工具应由独立电源或具有双线圈的变压器供电（对）17.降压启动一般有Y/△降压启动自耦降压启动和延边三角形降压启动三种方法（对）18.不论是高压电容器和低压电容器都不允许在其带有残留电荷的情况下合闸（对）19.照明电路的故障住腰有短路开路漏电三种（对）20.感应系电能表中电流线圈匝数少导线粗（对）单项选择题1.5秒内通过某导体横截面的电荷为20库仑则导体中电流的大小为（4）安培2.电动势是衡量电源将（非电能转换成电能）本领的物理量3.不属于最简单电路组成部分的是（熔断器和导线）4.电能的计算公式为（W=UIT）5.属于电阻并联的应用的是（恒电压供电）6.直导体中产生的感应电动势方向用（右手）定则判断最简单7.线圈的电感与下面哪几个量无关（电阻）8.不能用来表示正弦交流电变化快慢的物理量是（速度）9.正弦交流电压的有效值和最大值的关系是（Um=1.414U）10.习惯上也将平均功率称为(有功功率)11.电容器的电容量可用（C=Q/Uc）12.对于感性负载.通常用（并联适当的电容器）方法来提高电路的功率因数13.若反向电压.超过二极管的最高反向工作电压.将会使（二极管反向击穿）14.通过人体最危险的电流路径是（从左手到前胸）15.口对口人工呼吸正常的吹气频率是每分钟约（12）次16.防雷接地装置的接地电阻一般为(不大于10欧姆)17.为防止电路恢复来电而导致电机启动而酿成事故的保护措施是（失压保护）18.线路过载会造成（绝缘加速老化）19.带有双重绝缘或加强绝缘的手持电动工具属于(Ⅱ)类设备20.具有双重绝缘结构的电器设备（必须接零或接地）21.我国电力系统的频率是（50）赫兹22.要检查电动机三相绕组的直流电阻并加以比较应用(电桥)23.对于移动照明宜采用（局部照明）24.电工指示仪表按照工作原理主要分为（4）大类25.电动系测量机构是利用（通电线圈在磁场中受力的）原理制成26.一只6欧的电阻和一只3欧的电阻并联后总的阻值是（2）欧27.电器隔离的实质是（将接地电网转换成不接地电网）28.人体触电后伴随的高空坠落该属于（触点引起的二次事故）29.电容器具有（隔直通交的作用）30.电感的单位是（亨利）判断题1.电阻串并联在实际中常用于分压作用和限流作用（对）2.感生电流产生的磁场方向总是与原磁场的方向相反（错）3.最大值频率和初相角称为交流电的三要素（对）4.纯电阻电路中的电压和电流是同频率不同相位的正弦量（错）5.纯电容电路中电压与电流的有效值之间符合欧姆定律（对）6.三极管的电流放大作用实际上是基极对集电极有控制作用（对）7.心肺复苏法是指通畅气道口对口人工呼吸和胸外按压这三项基本措施（对）8.实现电气隔离用的变压器比是2：1（错）9.中性点不接地的高压系统要求接地电阻值≤10欧（对）10.电弧的温度可达500℃(错)11.避雷器是由火花间隙和绝缘电阻组成（错）12.热继电器是根据电流的热效应原理制成的（对）13.低压带电作业时应一人监护一人操作（对）14.电磁式过电流脱扣器具有瞬时动作的特点可用作过载保护（错）15.使用Ⅰ类手持式电动工具应配合绝缘工具并根据用电特征安装漏电保护器等其他安全措施（对）16.日常是用工具应建立工具的借还规定并作记录（对）17.环境温度太高应改善通风冷却条件或更换耐热等级更高的电动机（对）18.一般场所应采用36V的照明灯（错）19.磁电系测量机构中的游丝的作用一是产生反作用力二是引导电流（对）20.电压表的内阻越大越好（对）单项选择题21.电流强度定义为（单位时间内通过导体截面的电量）22.参考点的改变而改变的物理量是（点位）23.负载的作用是将电能转换为（其他形式的能）24.一只220V 100W的灯泡接220V的电压灯的电流是（0.45）25.一只3欧的电阻和一只6欧的电阻并联则总电阻是（2）欧26.电磁感应是指（变动）的磁场在导体中产生的电动势的现象27.电感的单位是（亨利）28.表示交流电在变化的过程中所能达到的最大值不能成为（最大值）29.交流电流有效值的符号是（I ）30.纯电阻电路的平均功率为正确的是（P=UI）31.电容器具有（通交流阻直流）的作用32.一个阻值为3欧的电阻和一个感抗为4欧的电感线圈串联电路的功率因数为（0.6）33.三极管符号中的箭头表示（正向电流方向）34.在有高度危险的场所中安全电流应取（10）mA35.当判定触电者呼吸和心跳停止时应立即按（心跳复苏法）进行抢救36.IEC值定的标准规定安全电压的上限为（36）V37.上级漏电保护器的额定漏电电流应比下级漏电保护器的漏电电流（大）38.保护接零适合于（TN）系统39.若线路或设备的负载超过额定值将会引起（过载）40.避雷装置中的接地装置作用是（向大地泄放雷电流）41.热继电器主要起（过载保护）作用42.低压断路器热脱扣器的整定电流应（等于）所控制负载的额定电流43.污闪事故是由于（绝缘子表面脏污）44.单相串励电动机又称为（交直流两用电动机）45.使用Ⅲ类工具时工具的金属外壳（不应接地或接零）46.感应电动机正常工作时转速（略低于）同步转速47.检查电动机绕组是否接地现象应用（兆欧表）进行测量48.对于工作位置密度很大而对光照方向无特殊要求的场所要采用（一般照明）49.电工测量就是将被测的电量或电参数与（同类标准量）进行比较从而确定被测量大小的过程50.电动系仪表主要由（固定的线圈和可动的线圈）组成。
