挤出机的机头与口模讲解发布时间：2011年5月17日源自：科瑞玛辛口模是安装在挤出机末端的有孔部件，它使挤出物形成规定的横截面形状。
口模连接件是位于口模和料筒之间的那部分，这种组合装置的某些部分有时称作机头或口模体。
由于许多口模的特性是相当复杂的，口模和口模体(机头)实际上是一由事。
因此，习惯上把安装在料筒末端的整个组合装置称为口模，但也有称作机头的。
筛板也是口模组合装置的组成部分，它是由多孔圆板组成，并安装在料筒和口模体之间。
筛板的主要作用是使物料由旋转运动变为直线运动，增加反压、支撑过滤网等。
过滤网是由不同数目和粗细金属丝组成，其作用是过滤熔融料流和增加料流阻力，以滤去机械杂质和提高混合或塑化效果。

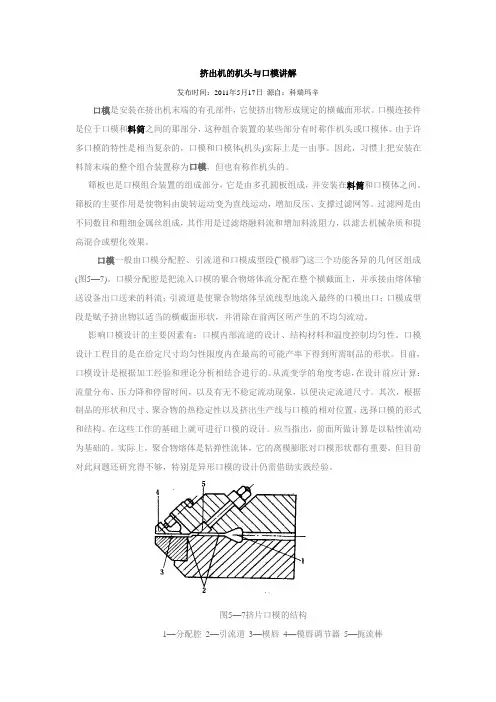

口模一般由口模分配腔、引流道和口模成型段(“模唇”)这三个功能各异的几何区组成(图5—7)。
口模分配腔是把流入口模的聚合物熔体流分配在整个横截面上，并承接由熔体输送设备出口送来的料流；引流道是使聚合物熔体呈流线型地流入最终的口模出口；口模成型段是赋予挤出物以适当的横截面形状，并消除在前两区所产生的不均匀流动。
影响口模设计的主要因素有：口模内部流道的设计、结构材料和温度控制均匀性。
口模设计工程目的是在给定尺寸均匀性限度内在最高的可能产率下得到所需制品的形状。
目前，口模设计是根据加工经验和理论分析相结合进行的。
从流变学的角度考虑，在设计前应计算：流量分布、压力降和停留时间，以及有无不稳定流动现象，以便决定流道尺寸。
其次，根据制品的形状和尺寸、聚合物的热稳定性以及挤出生产线与口模的相对位置，选择口模的形式和结构。
在这些工作的基础上就可进行口模的设计。
应当指出，前面所做计算是以粘性流动为基础的。
实际上，聚合物熔体是粘弹性流体，它的离模膨胀对口模形状都有重要，但目前对此问题还研究得不够，特别是异形口模的设计仍需借助实践经验。
图5—7挤片口模的结构1—分配腔2—引流道3—模唇4—模唇调节器5—扼流棒1.圆孔口模在挤出塑料圆棒、单丝和造粒所用口模，均具有圆形出口的横截面，这就是圆孔口模。
