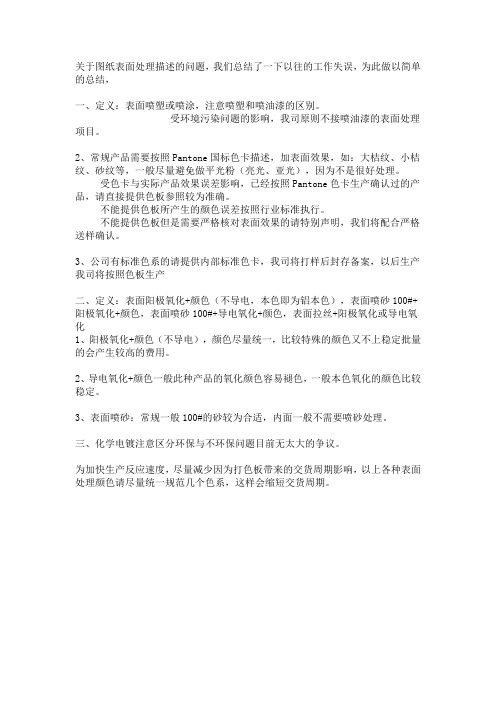

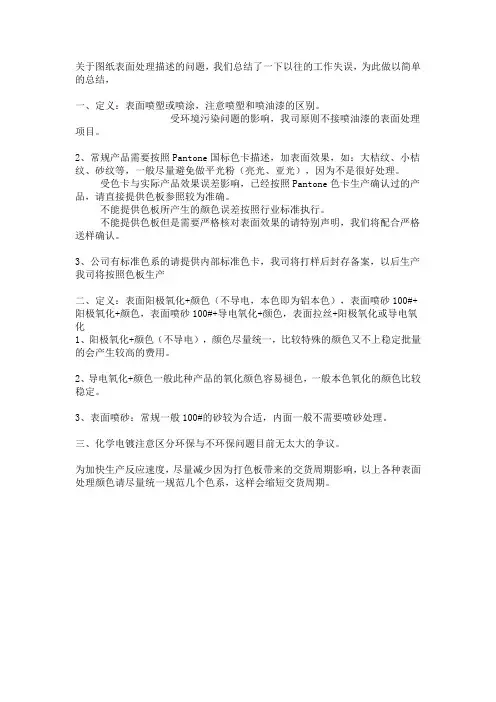

关于图纸表面处理描述的问题，我们总结了一下以往的工作失误，为此做以简单的总结，
一、定义：表面喷塑或喷涂，注意喷塑和喷油漆的区别。
受环境污染问题的影响，我司原则不接喷油漆的表面处理项目。
2、常规产品需要按照Pantone国标色卡描述，加表面效果，如：大桔纹、小桔纹、砂纹等，一般尽量避免做平光粉（亮光、亚光），因为不是很好处理。
受色卡与实际产品效果误差影响，已经按照Pantone色卡生产确认过的产品，请直接提供色板参照较为准确。
不能提供色板所产生的颜色误差按照行业标准执行。
不能提供色板但是需要严格核对表面效果的请特别声明，我们将配合严格送样确认。
3、公司有标准色系的请提供内部标准色卡，我司将打样后封存备案，以后生产我司将按照色板生产
二、定义：表面阳极氧化+颜色（不导电，本色即为铝本色），表面喷砂100#+阳极氧化+颜色，表面喷砂100#+导电氧化+颜色，表面拉丝+阳极氧化或导电氧化
1、阳极氧化+颜色（不导电），颜色尽量统一，比较特殊的颜色又不上稳定批量的会产生较高的费用。
2、导电氧化+颜色一般此种产品的氧化颜色容易褪色，一般本色氧化的颜色比较稳定。
3、表面喷砂：常规一般100#的砂较为合适，内面一般不需要喷砂处理。
三、化学电镀注意区分环保与不环保问题目前无太大的争议。
为加快生产反应速度，尽量减少因为打色板带来的交货周期影响，以上各种表面处理颜色请尽量统一规范几个色系，这样会缩短交货周期。
钢制件的表面发黑处理，也有被称之为发蓝的。
发黑处理现在常用的方法有传统的碱性加温发黑和出现较晚的常温发黑两种。
但常温发黑工艺对于低碳钢的效果不太好。
A3钢用碱性发黑好一些。
碱性发黑细分出来，又有一次发黑和两次发黑的区别。
发黑液的主要成分是氢氧化钠和亚硝酸钠。
发黑时所需温度的宽容度较大，大概在135摄氏度到155摄氏度之间都可以得到不错的表面，只是所需时间有些长短而已。
实际操作中，需要注意的是工件发黑前除锈和除油的质量，以及发黑后的钝化浸油。
发黑质量的好坏往往因这些工序而变化。
金属“发蓝”药液采用碱性氧化法或酸性氧化法；使金属表面形成一层氧化膜，以防止金属表面被腐蚀，此处理过程称为“发蓝”。
黑色金属表面经“发蓝”处理后所形成的氧化膜，其外层主要是四氧化三铁，内层为氧化亚铁。
一、碱性氧化法“发蓝”药液1．配方：硝酸钠50～100克氢氧化钠600～700克亚硝酸钠100～200克水1000克2．制法：按配方计量后，在搅拌条件下，依次把各料加入其中，溶解，混合均匀即可。
3．说明：（1）金属表面务必洗净和干燥以后，才能进行“发篮”处理。
（2）金属器件进行“发蓝”处理条件与金属中的含碳量有关，“发蓝”药液温度及金属器件在其中的处理时间可参考下表。
金属中含碳量%工作温度（℃）处理时间（分）开始终止>0.7135-13714310-300.5-0.7135-14015030-50<0.4142-145153-15540-60合金钢142-145153-15560-90（3）每隔一星期左右按期分析溶液中硝酸钠、亚硝酸钠和氢氧化钠的含量，以便及时补充有关成分。
一般使用半年后就应更换全部溶液。
（4）金属“发蓝”处理后，最好用热肥皂水漂洗数分钟，再用冷水冲洗。
然后,又用热水冲洗，吹于。
二、酸性氧化法“发蓝”药液1．配方：磷酸3～10克硝酸钙80～100克过氧化锰10～15克水1000克2．制法：按配方计量后，在不断搅拌条件下，依次把磷酸、过氧化锰和硝酸钙加入其中，溶解，混合均匀即可。
素材表面处理常见种类表面处理处理种类表面处理即是通过一定的方法在工件表面形成覆盖层的过程，其目的是赋以制品表面美观、防腐蚀的效果，进行的表面处理方法都归结于以下常用几种方法：1、镀(Plating)电镀(Electroplating)：将接受电镀的部件浸于含有被沉积金属化合物的水溶液中，以电流通过镀液，使电镀金属析出并沉积在部件上。
一般电镀有镀锌、铜、镍、铬、铜镍合金等，有时把煮黑（发蓝）、磷化等也包括其中。
2、热浸镀锌：通过将碳钢部件浸没温度约为510℃的溶化锌的镀槽内完成。
其结果是钢件表面上的铁锌合金渐渐变成产品外表面上的钝化锌。
热浸镀铝是一个类似的过程。
3、机械镀：通过镀层金属的微粒来冲击产品表面，并将涂层冷焊到产品的表面上。
一般螺丝多采用电镀方式，但用在电力、高速公路等室外的六角木螺钉等用热浸锌；电镀的成本一般每公斤为0.6——0.8元，热浸锌一般为1.5——2元/公斤，成本较高。
电镀的效果：电镀的质量以其耐腐蚀能力为主要衡量标准，其次是外观。
耐腐蚀能力即是模仿产品工作环境，设置为试验条件，对其加以腐蚀试验。
电镀产品的质量从以下方面加以控制：1、外观：制品表面不允许有局部无镀层、烧焦、粗糙、灰暗、起皮、结皮状况和明显条纹，不允许有针孔麻点、黑色镀渣、钝化膜疏松、龟裂、脱落和严重的钝化痕迹。
2、镀层厚度：紧固件在腐蚀性大气中的作业寿命与它的镀层厚度成正比。
一般建议的经济电镀镀层厚度为0.00015in～0.0005in(4～12um).热浸镀锌：标准的平均厚度为54um（称呼径≤3/8为43um），最小厚度为43um（称呼径≤3/8为37um）。
3、镀层分布：采用不同的沉积方法，镀层在紧固件表面上的聚集方式也不同。
电镀时镀层金属不是均匀地沉积在外周边缘上，转角处获得较厚镀层。
在紧固件的螺纹部分，最厚的镀层位于螺纹牙顶，沿着螺纹侧面渐渐变薄，在牙底处沉积最薄，而热浸镀锌正好相反，较厚的镀层沉积在内转角和螺纹底部，机械镀的镀层金属沉积倾向与热浸镀相同，但是更为光滑而且在整个表面上厚度要均匀得多。
目录喷塑喷漆检验标准 (1)磷化处理（金属）检验标准 (4)表面电镀（金属）检验标准 (5)发黑处理（金属）检验标准 (7)阳极氧化检验标准 (8)高频淬火检验标准 (11)喷塑喷漆检验标准1、目的规范检验操作，发现、控制不良品，防止批不良品输入下道工序。
同时给检验工作提供引导及接收标准。
2、范围适用于进料、外协制品回厂、成品的检验接收及顾客退货的挑选检验。
3、定义喷塑、喷漆件检验过程的参照标准。
4、职责4.1 质量部负责不合格的发现、记录和标识，组织处理不合格品。
4.2 采购部负责进料中不合格品与供应商的联络。
5、工作程序外观（目测）5.1 喷涂种类（如：塑粉或漆）、颜色与图纸要求及客户、我司、供应商三方确认的色板是否一致。
5.2 一般情况下，产品喷涂表面外观在使用时要求100%进行检验，检验方式依据本标准。
进料、外协回厂或过程验收则采用抽检，抽检操作方式依据《抽检规范》。
特殊产品根据产品的具体要求检验。
5.3 外观缺陷：有缩孔、针孔、杂质点、漏底、涂层厚度明显不均、流泪、预处理不良有锈、表面有污斑、不光滑、不平整、桔皮、花斑、凹坑等。
5.4 外观和颜色检验的环境：5.4.1 色板采用客户样件或经客户认可的签样。
5.4.2 应在标准光源对色灯箱CAC-600箱内(无设备条件时则要求在天然散射光线或光照度不低于2×40w光源环境下)，以目视方法进行。
光照度通常在D65（特殊情况下用F/A，其次高标准要求时用CWF/TL84），背景颜色为中灰色。
5.4.3 检查距离：被测品与眼睛的距离为500mm，检验时在±15°范围内旋转。
5.5表面粗糙度应达到设计要求的表面粗糙度值。
涂膜附着力（划格实验）5.6 涂膜附着力检验（基体金属为铁、钢、铝及铝合金）：5.6.1 采用划格—胶带粘贴法测定漆膜附着力，每批次以一件或两件检验则可。
不合格时可用加严检验。
5.6.2 检验方法：使用锋利刃口的刀片（刃口宽要求0.05mm，刃口达到0.1mm时必须重新磨刃口），沿能确保得到直线切口的导向器，刃口在相对涂面35-45度角，均速划线。
常用电镀技术术语电镀技术常用术语一、电镀层种类1、硬铬在严格控制温度与电流密度（较装饰镀铬高）的条件下，从镀铬液中获得的硬度较高、耐磨性好的硬铬层。
2、乳色铬通过改变镀铬溶液的工作条件，获得的孔隙少、具有较高抗蚀能力、而硬度较低的乳白色铬镀层。
二、氧化及钝化1、阳极氧化通常指铝或铝合金制品或零件，在一定的电解液中和特定的工作条件下作为阳极，通过直流电流的作用，使其表面生成一层抗腐蚀的氧化膜的处理过程。
2、磷化钢铁零件在含有磷酸盐的溶液中进行化学处理，使其表面生成一层难溶于水的磷酸盐保护膜的处理过程。
3、发蓝钢铁零件在一定的氧化介质中进行化学处理，使其表面生成一层蓝黑色的保护性氧化膜的处理过程。
4、化学氧化在没有外电流作用下，金属零件与电解质溶液作用，使其表面上生成一层氧化膜的处理过程。
5、电化学氧化以浸入一定的电解质溶液中的金属零件作为阳极，在直流电作用下，使其表面生成氧化膜的电化学处理过程。
6、化学钝化在没有外电流作用下，金属零件与电解质溶液作用，使其表面上生成一层钝化膜的处理过程。
7、电化学钝化以浸入一定电解质溶液中的金属零件作为阳极，在直流电作用下，使其表面生成一层钝化膜的处理过程。
三、电解1、电解在外电流通过电解液时，在阳极和阴极上分别进行氧化和还原反应，将电能变为化学能的过程。
2、阳极电解以零件作为阳极的电解过程。
3、阴极电解以零件作为阴极的电解过程。
四、镀前处理1、化学除油在含碱的溶液中，借助皂化和乳化作用，除去零件或制品表面油垢的过程。
2、有机溶剂除油利用有机溶剂对油垢的溶解作用，除去零件或制品表面油垢的过程。
3、电化学除油（即电解除油）在含有碱的溶液中，以零件作为阳极或阴极，在电流作用下，除去零件或制品表面油垢的过程。
4、化学酸洗在含酸的溶液中，除去金属零件表面的锈蚀物和氧化物的过程。
5、化学抛光金属零件在一定组成的溶液中和特定条件下，进行短时间的浸蚀，从而将零件表面整平，获得比较光亮的表面的过程。
廊坊多元精密制造有限公司检验标准（表面处理）编制：校对：审核：年月日发布年月日起实施目录喷塑喷漆检验标准 (1)磷化处理（金属）检验标准 (4)表面电镀（金属）检验标准 (5)发黑处理（金属）检验标准 (7)阳极氧化检验标准 (8)高频淬火检验标准 (11)喷塑喷漆检验标准1、目的规范检验操作，发现、控制不良品，防止批不良品输入下道工序。
同时给检验工作提供引导及接收标准。
2、范围适用于进料、外协制品回厂、成品的检验接收及顾客退货的挑选检验。
3、定义喷塑、喷漆件检验过程的参照标准。
4、职责4.1 质量部负责不合格的发现、记录和标识，组织处理不合格品。
4.2 采购部负责进料中不合格品与供应商的联络。
5、工作程序外观（目测）5.1 喷涂种类（如：塑粉或漆）、颜色与图纸要求及客户、我司、供应商三方确认的色板是否一致。
5.2 一般情况下，产品喷涂表面外观在使用时要求100%进行检验，检验方式依据本标准。
进料、外协回厂或过程验收则采用抽检，抽检操作方式依据《抽检规范》。
特殊产品根据产品的具体要求检验。
5.3 外观缺陷：有缩孔、针孔、杂质点、漏底、涂层厚度明显不均、流泪、预处理不良有锈、表面有污斑、不光滑、不平整、桔皮、花斑、凹坑等。
5.4 外观和颜色检验的环境：5.4.1 色板采用客户样件或经客户认可的签样。
5.4.2 应在标准光源对色灯箱CAC-600箱内(无设备条件时则要求在天然散射光线或光照度不低于2×40w光源环境下)，以目视方法进行。
光照度通常在D65（特殊情况下用F/A，其次高标准要求时用CWF/TL84），背景颜色为中灰色。
5.4.3 检查距离：被测品与眼睛的距离为500mm，检验时在±15°范围内旋转。
5.5表面粗糙度应达到设计要求的表面粗糙度值。
涂膜附着力（划格实验）5.6 涂膜附着力检验（基体金属为铁、钢、铝及铝合金）：5.6.1 采用划格—胶带粘贴法测定漆膜附着力，每批次以一件或两件检验则可。
黑色阳极氧化，黑色电镀和发黑处理这三者有什么区别吗？一般理解，三者同属于表面处理的范畴，但发黑处理却存在一定争议，详细解释如下。
黑色阳极氧化：阳极氧化常用于铝合金表面处理，是利用电化学原理，在铝和铝合金的表面生成一层透明的水性Al2O3（氧化铝）膜。
然后在进行染色处理，封孔处理。
黑色是阳极染色很常见的一种，非常成熟的制程。
阳极氧化膜耐磨性，耐腐蚀性优良。
苹果多个产品系列从2000年初到现在一直在用铝合金阳极氧化工艺，经典持久。
从iPhone5 到iPhone 12，Airpods MAX，铝合金喷砂+阳极处理一直没有被苹果抛弃阳极处理后，染色的颜色丰富多彩，基本上都可以做到，参照下文。
【建议收藏】阳极氧化染色原理及色彩学简介黑色电镀：电镀有镀锌，镀镍，镀铬，镀金，镀银等多种处理方法。
是指在含有欲镀金属的盐类溶液中，以被镀基体金属为阴极，通过电解作用，使镀液中欲镀金属的阳离子在基体金属表面沉积出来，形成镀层的一种表面加工方法。
目的是起到装饰，防锈，耐磨等作用。
电镀颜色，可以镀银色和黑色，但做黑色的不是很多。
而且电镀的黑色偏黄褐色，类似卡其色。
电镀前处理都一样，后处理电镀槽药剂差异，会引起颜色变化。
8种常见金属材料及其金属表面处理工艺发黑处理：发黑处理，有人将其归结为表面处理的一种，也有人称其为热处理的一种。
发黑处理是将金属零件放在很浓的碱和氧化剂溶液中加热氧化，使金属零件表面生成一层带有磁性的四氧化三铁薄膜，常用于低碳钢、低碳合金工具钢。
由于材料和其他因素的影响，发黑层的薄膜颜色有蓝黑色、黑色、红棕色、棕褐色等，其厚度为0.6～O．8µm，发黑处理的膜层几乎没有防锈能力，在有额外涂油的基础上，盐雾实验只能pass 3-5小时。
与阳极氧化和电镀相比，其目的更多是为了去除应力，而非外观处理，这也是为什么有人认为这其实是一个热处理的制程。
—— The End ——▪编辑：Red K。
目录喷塑喷漆检验标准 (1)磷化处理（金属）检验标准 (4)表面电镀（金属）检验标准 (5)发黑处理（金属）检验标准 (7)阳极氧化检验标准 (8)高频淬火检验标准 (11)喷塑喷漆检验标准1、目的规范检验操作，发现、控制不良品，防止批不良品输入下道工序。
同时给检验工作提供引导及接收标准。
2、范围适用于进料、外协制品回厂、成品的检验接收及顾客退货的挑选检验。
3、定义喷塑、喷漆件检验过程的参照标准。
4、职责4.1 质量部负责不合格的发现、记录和标识，组织处理不合格品。
4.2 采购部负责进料中不合格品与供应商的联络。
5、工作程序外观（目测）5.1 喷涂种类（如：塑粉或漆）、颜色与图纸要求及客户、我司、供应商三方确认的色板是否一致。
5.2 一般情况下，产品喷涂表面外观在使用时要求100%进行检验，检验方式依据本标准。
进料、外协回厂或过程验收则采用抽检，抽检操作方式依据《抽检规范》。
特殊产品根据产品的具体要求检验。
5.3 外观缺陷：有缩孔、针孔、杂质点、漏底、涂层厚度明显不均、流泪、预处理不良有锈、表面有污斑、不光滑、不平整、桔皮、花斑、凹坑等。
5.4 外观和颜色检验的环境：5.4.1 色板采用客户样件或经客户认可的签样。
5.4.2 应在标准光源对色灯箱CAC-600箱内(无设备条件时则要求在天然散射光线或光照度不低于2×40w光源环境下)，以目视方法进行。
光照度通常在D65（特殊情况下用F/A，其次高标准要求时用CWF/TL84），背景颜色为中灰色。
5.4.3 检查距离：被测品与眼睛的距离为500mm，检验时在±15°范围内旋转。
5.5表面粗糙度应达到设计要求的表面粗糙度值。
涂膜附着力（划格实验）5.6 涂膜附着力检验（基体金属为铁、钢、铝及铝合金）：5.6.1 采用划格—胶带粘贴法测定漆膜附着力，每批次以一件或两件检验则可。
不合格时可用加严检验。
5.6.2 检验方法：使用锋利刃口的刀片（刃口宽要求0.05mm，刃口达到0.1mm时必须重新磨刃口），沿能确保得到直线切口的导向器，刃口在相对涂面35-45度角，均速划线。
划线位置距产品边缘最近距离不应小于2mm,切口要保证切到基体，在涂膜上，切出每个方向是6至11条切口的格子图形，切口以1mm间隔隔开，长度约20mm。
对于涂膜厚度大于50μm，小于125μm(喷塑要求厚度80--150μm，喷漆要求厚度20--26μm)，切口以2mm的间隔隔开。
在将格子区切屑用软刷或软纸清除后，撕下一段粘附力在2.9N/10mm (300GF/10mm) 以上的胶带，将格子区全部覆盖，用手磨擦胶带，确保已完全粘牢后，拿住胶带的一端，沿着与其原位置尽可能接近180º的方向迅速(不要猛烈)将胶带撕下，然后用放大镜或肉眼观察。
如果沿切口的边和方格部分有涂层脱落，损伤的区域为格子的5%以上，再重复上述方法检验。
如果两次结果不同，换不同的检验人员，将在同样的条件下获得的涂膜，按同样的方式进行该检验。
若仍出现上述结果或更差的情况，则有权怀疑该批涂层质量不合格，可以做出拒收决定。
损伤的区域小于格子的区域5%为合格（参考下图）。
涂层的密封性（盐雾试验检验）5.7 盐雾试验检验（如无盐雾试验专用设备则可采用溶液浸泡的方式代替检验）5.7.1 装置：A)恒温箱试验温度在40±1℃；B)烧杯：化学分析用的玻璃器具，容量为500ml。
5.7.2 溶液配制：A)试剂：氯化钠试剂; B)水：蒸馏水; C)溶液浓度:0.43~0.6mol/l,(2.5%~3.5%)5.7.3 试样：按照《GB/T 2828。
1-2003/ISO 259-1：1999 计数抽样检验程序第一部分》进行涂层检验，确定合格质量水平AQL=1.5。
如发现有不允许的缺陷或不合格数大于接收要求则拒收此批产品。
5.7.4检验方法：将试样竖立吊挂在温度40±1℃容量在500ml以上的氯化钠溶液中，溶液每天更换一次，在72小时的试验周期内，除更换溶液可中断（浸泡法不需更换），其余时间试验必须连续进行，试验结束后将试样取出，在常温下充分水洗、干燥，并与试样前的样品对比，检查其表面是否起泡、起皮、涂层与基体接触面是否生锈、漏底。
涂层厚度（测厚仪检验）5.8 涂层厚度检验（如无专用测厚仪也可用千分尺测量）。
使用测厚仪检验,在离试样边缘处25mm以上距离最少三处进行检查，取其平均数。
,通常未做要求时，涂层厚度为喷塑要求厚度80--150μm，喷漆要求厚度20--26μm，另外装配螺孔处的尺寸是否符合图纸要求，避免孔尺寸过小装配时涂层被挤压脱掉（一般零件也可使用千分尺进行厚度检验。
在试样上用刀片刮掉涂层至基体金属，用千分尺进行有涂层部分厚度和无涂层厚度测量，两者差值即为涂层厚度）。
6、接收标准6.1 外观6.1.1 A、B面（“a”：正常使用时可直接看到的主要表面，一般指终端产品的正面。
“b”：正常使用时观察不到的表面，一般指终端产品的侧面、后面）：在表面50cm2的面积内，0.3～0.8mm2的凸点不得多于3处，不允许出现1mm大的凸点，不允许出现气泡、针孔、漏底、涂层厚度明显不均、流泪、预处理不良有锈、表面有污斑、不光滑、不平整、桔皮、花斑、凹坑等。
6.1.2 C面（“c”：正常使用时观察不到的表面，一般指终端产品的底面）：在表面50cm2的面积内，0.3～0.8mm2的凸点不得多于5处，不允许出现1mm大的凸点，不允许出现气泡、针孔、漏底、流泪、预处理不良有锈、表面有污斑、不光滑、不平整、桔皮、花斑、凹坑等。
6.1.3 D面（“d”：正常使用时观察不到的次要面，一般是指终端产品内部面）：在表面50cm2的面积内，0.3～0.8mm2的凸点不得多于7处，不允许出现1mm大的凸点，允许出现的气泡在0.3～0.8mm2之内，数量不得超过3个，不允许出现针孔、漏底、流泪、预处理不良有锈。
6.1.4 对于微量杂质点及其它轻微缺陷通常在300mm处目视，肉眼不明显为通过，特殊情况时视客户要求而定。
6.1.5 喷涂层均匀、完整，同批产品的光泽、纹理一致，颜色符合图号要求，且与双方封样色样比较无明显差异。
6.1.6 点缺陷（含颗粒）：当d≤0.5mm(或s≤0.2mm2)且不连续时(ds≥5mm)，不视为缺陷。
6.2 涂膜附着力：6.2.1 划格结果附着力接收标准等级≤ISO等级：1级。
6.2.2 对比图片：5%6.3 涂层的密封性接收标准：试验结束后样品与试样前的样品对比，其表面无起泡、起皮、涂层与基体接触面生锈、漏底等不良现象。
6.4 涂层厚度接收标准：使用测厚仪检验,在离试样边缘处25mm以上距离最少三处进行检查，取其平均数。
,通常涂层厚度为喷塑要求厚度80--150μm，喷漆要求厚度20--26μm。
1、目的规范检验操作，发现、控制不良品，防止批不良品输入下道工序。
同时给检验工作提供检验标准。
2、范围适用于进料、外协制品回厂、成品的检验接收及顾客退货的挑选检验。
3、定义磷化处理是使金属与磷酸或磷酸盐化学反应，在其表面形成一层稳定磷酸盐膜的处理方法。
4、职责4.1 质量部负责不合格的发现、记录和标识，组织处理不合格品。
4.2采购部负责进料中不合格品与供应商的联络。
5、工作程序及标准要求5.1外观检验肉眼观察磷化膜应是均匀、连续、致密的晶体结构。
表面不应有未磷化的残余空白或锈渍。
由于前处理的方法及效果的不同，允许出现色泽不一的磷化膜，但不允许出现褐色（喷绘类产品的外观检验可参照样件）。
5.2表面粗糙度应达到设计要求的表面粗糙度值。
5.3耐蚀性检查5.3.1浸入法将磷化后的样板浸入3﹪的氯化钠溶液中，经两小时后取出，表面无锈渍为合格。
出现锈渍时间越长，说明磷化膜的耐蚀性越好。
5.3.2点滴法室温下，将蓝点试剂滴在磷化膜上，观察其变色时间。
磷化膜厚度不同，变色时间不同。
厚膜﹥5分钟，中等膜﹥2分钟，薄膜﹥1分钟。
1、目的规范检验操作，发现、控制不良品，防止批不良品输入下道工序。
同时给检验工作提供引导及接收标准。
2、范围适用于进料、外协制品回厂、成品的检验接收及顾客退货的挑选检验。
3、定义3.1 A 面：指电镀件正面（在使用过程中能直接看到的表面）。
3.2 B 面：指电镀件四侧边（需将电镀件偏转 45~90 °才能看到的四周边）。
3.3 膜厚：电镀层厚度（须符合图纸规定，未明确规定者,须达5um以上）。
4、职责4.1 质量部负责不合格的发现、记录和标识，组织处理不合格品。
4.2 采购部负责进料中不合格品与供应商的联络。
5、检验方案5.1外观检验方案：一般情况下，产品表面外观检验要求100%进行检验，检验方式依据本标准。
特殊产品根据产品的具体要求检验（喷绘类产品的外观检验可参照样件）。
5.2表面粗糙度达到设计要求的表面粗糙度值。
5.3 性能检验方案：性能检验属破坏性实验，每批次一件或两件检验则可，也可根据公司实际情况检验。
6、外观不良现象及说明6.1 污渍：一般为加工过程中，不明油渍或污物附着造成。
6.2 异色：除正常电镀色泽外，均属之（例如:铬酸皮膜过度造成的黄化,或光亮剂添加不当等）。
6.3 针孔：电镀表面出现细小圆孔直通素材。
6.4 软划痕：没有深度的划痕（无手感）。
6.5 硬划痕：硬物摩擦造成的划痕或有深度的划痕（用手指摸刮有感觉）。
6.6 电极黑影：指工作在电挂镀时,挂勾处因电镀困难产生之黑影。
6.7 电击：电镀过程中,工件碰触大电流产生异常的缺口。
6.8 白斑：材料电镀前表面锈蚀深及底材时,电镀后因光线折射,产生白色斑纹。
6.9 水纹：烘干作业不完全或水质不干净造成。
6.10 过度酸洗：浸于酸液中的时间过长,造成金属表面过度腐蚀。
6.11吐酸：药水残留于夹缝无法完全烘干,静置后逐渐流出,常造成腐蚀现象。
6.12脱层(翘皮)：镀层附着力不佳,有剥落的现象。
7、外观检验允收标准8、结合力质量要求和测试8.1 划痕法：用锋利小刀在表面上切割 1mm ×1mm 的格子，横纵数的格数不少于 5 格，划痕深度应深及基体。
然后再用 3M 600# 胶带纸贴在格子上，用垂直于格子表面的方向的力快速拉起胶带，电镀层脱落面积 <5%。
此法不适合于镀铬件，其余镀层可以。
8.2 锉刀法：用粗齿扁锉刀与镀层表面成45°，在夹紧的镀件上锉，检查镀层是否有脱落、起皮，此法不适用于的镀铬层、镀锌层。
适用镀铜、镀镍等。
8.3 摩擦抛光试验法：8.3.1 由于此种方法属于无破坏性试验，因此可直接在零件上直接做试验。
8.3.2 此种方法适用于各种镀层。
8.3.3 在镀层表面不大于6cm2的面积上，用一根直径为6mm顶端加工成平滑半圆球状的钢棒作抛光工具，快速稳定地摩擦抛光15s（摩擦抛光速度25mm/s）。
