磁罗径自差

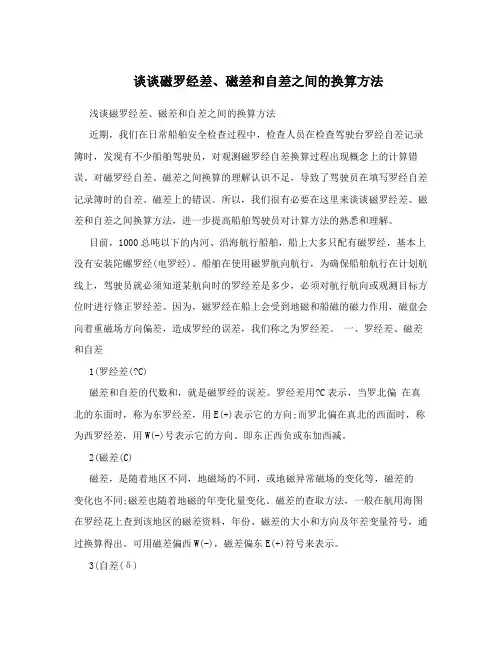

谈谈磁罗经差、磁差和自差之间的换算方法浅谈磁罗经差、磁差和自差之间的换算方法近期，我们在日常船舶安全检查过程中，检查人员在检查驾驶台罗经自差记录簿时，发现有不少船舶驾驶员，对观测磁罗经自差换算过程出现概念上的计算错误。

对磁罗经自差、磁差之间换算的理解认识不足，导致了驾驶员在填写罗经自差记录簿时的自差、磁差上的错误。

所以，我们很有必要在这里来谈谈磁罗经差、磁差和自差之间换算方法，进一步提高船舶驾驶员对计算方法的熟悉和理解。

目前，1000总吨以下的内河、沿海航行船舶，船上大多只配有磁罗经，基本上没有安装陀螺罗经(电罗经)。

船舶在使用磁罗航向航行，为确保船舶航行在计划航线上，驾驶员就必须知道某航向时的罗经差是多少，必须对航行航向或观测目标方位时进行修正罗经差。

因为，磁罗经在船上会受到地磁和船磁的磁力作用，磁盘会向着重磁场方向偏差，造成罗经的误差，我们称之为罗经差。

一、罗经差、磁差和自差1(罗经差(?C)磁差和自差的代数和，就是磁罗经的误差。

罗经差用?C表示，当罗北偏在真北的东面时，称为东罗经差，用E(+)表示它的方向;而罗北偏在真北的西面时，称为西罗经差，用W(-)号表示它的方向。

即东正西负或东加西减。

2(磁差(C)磁差，是随着地区不同，地磁场的不同，或地磁异常磁场的变化等，磁差的变化也不同;磁差也随着地磁的年变化量变化。

磁差的查取方法，一般在航用海图在罗经花上查到该地区的磁差资料，年份、磁差的大小和方向及年差变量符号，通过换算得出。

可用磁差偏西W(-)，磁差偏东E(+)符号来表示。

3(自差(δ)船上的磁罗经受到船钢铁产生船磁的作用，使磁罗经所指示的北方—偏离磁北，而船舶自身原因产生的误差叫自差。

自差是按罗北偏在磁北的东面或西面决定它是东自差或西自差。

自差是随着航向的不同，自差也就不同;船磁改变自差也跟着改变;航区改变，如纬度相差较大，或在赤道及南、北极高纬度地区自差地随之改变。

二、罗经差、磁差和自差之间换算公式:罗经差(?C)= 真方位(TB)- 罗方位(CB)罗经差(?C)= 磁差(C)+ 自差(δ)磁差(C)= 在海图罗经花上查获自差(δ)=罗经差(?C)- 磁差(C)三、罗经差、磁差和自差之间的换算1(怎样求罗经差(?C)例1:某船在某地区水域航行，当时船艏航向000º，观测到一对引导航标(叠标)的罗方位为011º，在海图上查得该引导航标真方位为009º。

磁罗经自差的校正现代运输船舶多为几万吨到几十万吨的大型和超大型钢铁船舶，机械设备也多为钢铁材料，所以船磁很强，可使船上磁罗经产生十几度到几十度的自差。

船上的磁罗经若有这么大的自差，再加上磁差，磁罗经的指向误差会达到几十度，且变化复杂。

若对磁罗经不进行校正，使用磁罗经确定方向非常不便，稍有疏忽，将危及船舶安全；磁罗经的自差大意味着产生自差的船磁力就大，在某些航向时船磁力将抵消磁罗经的指北力，使磁罗经在一般纬度时也不能指向或指向精度太差而不能使用；观测法求磁罗经自差比较繁琐、费事，一般只求4个基点航向和4个隅点航向上的自差，其余航向上的自差利用自差公式计算求得。

为了保证计算的自差精确0°.1，磁罗经在各航向上的最大自差不能超过±3°。

鉴于以上原因，磁罗经自差必须进行校正。

1.磁罗经自差的校正船舶校正磁罗经自差，目前基本采用以大小相等、方向相反的外磁力（校正器磁力）抵消船磁力的方法，即硬铁船磁力用永久磁铁磁力抵消，软铁船磁力用校正软铁产生的感应磁力抵消。

校正磁罗经自差的方法有多种，远洋船舶多采用爱利法消除磁罗经的半圆自差和象限自差，校差时需要通过观测法求得自差。

观测自差的方法分为观测物标方位法和观测航向法。

观测物标方位求磁罗经自差的方法是校正自差时采用的主要方法，最常用的是观测叠标方位求自差，此方法测差精度高，观测计算简便，但是必须在有叠标的海区才能使用。

为了方便船舶磁罗经的校正，我国许多港口、修造船厂附近都有比较理想的叠标海区。

其次，观测太阳低高度时的方位求自差，在校差时也经常被采用。

可不受海区限制，测差精度能够满足要求。

观测单一物标方位求自差和观测陀螺罗经航向与磁罗经航向求自差的方法有时也被采用。

1）什么情况下需要校正自差凡属下列情况时，磁罗经的自差需要校正。

①新建造的船上的磁罗经。

②修船后船上的磁罗经（包括大修、中修、岁修）。

③船舶发生过剧烈振动的磁罗经（如碰撞、搁浅、触礁、雷击等）。

罗经差，磁差，磁罗经自差及向位换算1.罗经及罗经差罗经差：罗经北向与真北向方向之间存在一个偏差磁罗经刻度盘0°所指的方向称为罗北罗经差是罗北偏离真北的的角度，当罗北偏在真北的东面时为( );罗北偏在真北的西面时为(-)。

以罗北为基准的航向为罗航向CC；以罗北为基准的物标方位为CB与真方位关系：CC=TC-ΔC CB=TB-ΔC陀螺罗经刻度盘0°所指的方向称为陀螺北NG陀螺差是陀螺北NG偏离真北的角度，当陀罗北偏在真北的东面时为（）；当陀罗北偏在真北的西面时为（-）。

以陀罗北NG为基准的航向称为陀罗航向GC;以陀罗北为基准的物标方位称为陀罗方位GB.与真向位之间的关系是:GC=TC-ΔC GC=TB-ΔC罗经差:磁差Var 自差Dev罗经差和自差的代数和ΔC=Var Dev2.磁差当磁罗经仅受地磁的影响时，其磁针的指北端,也就是磁罗经刻度盘0°指向地磁北极，该方向在测者地面真地平平面上的投影，称为磁北 Nm由于地理北极和地磁北极并不重合，地球上某点的磁北线与真北线往往不重合。

把磁北的差Nm偏离真北（Nt)的角度称为磁差Var。

当磁北偏在真北的东面时为( );当磁北偏在真北的西面时为(-)磁差以0°~ 180°计算。

以磁北Nm为基准的航向称为磁航向MC;以磁北(Nm)为基准的物标方位称为磁方位（MB)。

与真向位之间的关系是:MC=Tc-Var MB=TB-Var（2）磁差的变化①磁差随地点的变化：磁差小的地方可为0°，越近磁极磁差越大，最大可达到180°（适用于中低纬地区)②磁差随时间的变化：磁差绝对值每年的变化量叫做年差，通常在0°.2以下。

年差的（）和（-）不是指磁差向东或向西变化，而是指在原有的基础上绝对值的增加（）和减少（-）。

（中版）用（E）或(W)来表示年差的向东（E）或向西（W）的变化。

（英版）③地磁异常与磁暴由于地下埋藏的磁性矿物质的影响，某地区的磁差与附近的磁差有明显的差异，成为地磁异常；地磁场的强烈扰动称为磁暴，它主要与太阳黑子的爆发有关。

磁罗经自差校正方法第1 页《一》磁罗经剩余自差公式：C = C x CosC象限自差:δD = D x Sin2CδE = E x Cos2C剩余自差及剩余自差系数公式：δ= A + BxSinC +CxCosC +DxSin2C +ExCos2CA=（δN+δNE+δE+δSE+δS+δSW+δW+δNW）/8（恒定自差系数-不随航向和船位纬度变化)B=(δE-δW）/2(半圆自差系数—在航向N、S上为零，自差随船位纬度变化）C=（δN—δS）/2（半圆自差系数-在航向E、W上为零,自差随船位纬度变化）D=（δNE+δSW）-（δSE+δNW）/4（象限自差系数—自差不随船位纬度变化)E=(δN+δS）-（δE+δW）/4（次象限自差系数-自查不随船位纬度变化）《二》磁罗经自差校正方法与口诀( 爱利法）（用纵向磁棒校正）C/C=090°/（270°）或C/C=270 °/（090°）全消除/（反航向时将自差消除一半保留一半）东自差（δE）东（磁棒红端向东 )上; （上移或增加磁棒））西( 磁棒红端向西 )下；（下移或减少磁棒)西自差（δW)西（磁棒红端向西 )上；(上移或增加磁棒）西自差（δW）东（磁棒红端向东）下;（下移或减少磁棒）二．消除横硬铁半圆自差（用横向磁棒校正）C/C=000°/(180°）或C/C=180 °/(000°）全消除/（反航向时将自差消除一半保留一半）东自差(δE)东( 磁棒红端向东 )上；（上移或增加磁棒）东自差(δE）西( 磁棒红端向西 )下；（下移或减少磁棒）西自差（δW）西（磁棒红端向西 )上；（上移或增加磁棒）西自差（δW）东( 磁棒红端向东）下；（下移或减少磁棒）三.消除象限自差(用靠,离软铁球位置校正)全消除/（相邻象限将自差消除一半保留一半）东自差（δE) Ⅰ，Ⅲ象限靠（045°/225°）；Ⅱ,Ⅳ象限离（135°/315°）；西自差（δW) Ⅰ,Ⅲ象限离 (045°/225°）；Ⅱ,Ⅳ象限靠（135°/315°)；注：校正时航向（C/C）为磁航向,使用电罗经航向时应对应成磁航向来操纵,船按旋回顺序航向进行,第一圈用来校正磁罗经误差，第二圈用来测定磁罗经剩余自差，填入表中计算剩余自差系数和计算剩余自差,画出自差曲线，完成磁罗经校正工作。

磁罗经自差校正方法校正磁罗经一般由专门人员进行，如有条件，船员也可自行校正。

校正步骤如下：1 ．若为新船，则可将软铁球置于横支架中间位置；佛氏铁参考同类型船舶所使用的长度。

若为旧船，则一般不动。

2 ．校正倾斜自差：先在岸上将倾差仪调整好，使磁针平衡并记下刻度，并置于乘0.9 刻度的位置上，在罗经航向为东时，取下罗经盆，将已经调整的倾差仪放于罗经卡相当的位置上，以倾差仪中的磁针北端指向北，调整垂直磁铁，直至倾差仪磁针成水平。

3 ．放上罗经盆，操舵保持航向向东，测定自差δE ; (δ表示自差；δE 为罗经航向正东时的自差；下均同），用纵向磁棒将δE 全部消除；4 ．船舶驶向罗航向北，测定自差δN ，用横向磁棒将δN 全部消除；5 ．船舶驶向罗航向西，测定自差δW ，调整原来的纵向磁棒将δW 消除一半，记下剩余自差；6 ．船舶驶向罗航向南，测定自差δS ，调整原来的横向磁棒将δS 消除一半；7 ．船舶驶向罗航向西北，测定自差δNW，移动软铁球，使自差δNW 消除为O ;8 ．船舶驶向罗航向西南，测定自差δSW ，移动软铁球，将自差δSW 消除一半，记下剩余自差；9 ．依罗经航向“东南一东一东北一北一西北”顺序，测定各航向上磁罗经的自差，作为剩余自差并记录；10 ．记录校正器各部分的位置，利用剩余自差编制自差表。

船员自行校正磁罗经，应熟记口诀：东东上、西西上、东西下、西东下解释：第一个字表示自差符号；第二个字表示磁棒红端所指的方向；如测得东自差时，若罗经柜内没磁棒，则将磁棒的红端（N 极）向东插上去，谓之“东东上”；若罗经柜内已有磁棒，且其红端己朝东，根据“东东上”的原则，应将磁棒向上移动；若柜内磁棒红端朝西，根据“东西下”，应将磁棒往下移。

磁罗经自差消除、测定船长：你好！关于每年至少一次的磁罗经自差消除和绘画自差曲线表工作，要自己在海上进行。

消除自查和测定自查后，绘画自查曲线表，船长签字并加盖船章，同时记入《航海日志》的当天的大事记栏内备查。

消除自查的标准为正负3度内，當赴某一港发现自查较大时，也应在到港前视情及早测定消除，以防止PSCO滞留船舶。

（我们一般用电罗经航向比对法来消除和测定自差）。

一、用电罗经作航向比对，求自查。

二、用旋回法消除磁罗径自查和测定自差。

三、船走在磁E 或磁w 航向时，用纵磁棒（磁棒顺船首尾方向放置，红端指向船艏或是船尾）消除半圆自查。

四、船走在磁N 或磁S航向时，用横磁棒（磁棒横向放置，红端指向左正横或右正横）消除半圆自查。

五、消除自查时的选择航向原则：先消除半圆自查中最大的。

例如：某轮磁罗经在Ｎ航向的自查是＋１０度，在Ｓ航向上自查是—５度；在Ｗ航向上自查是－２０度，在Ｅ航向上自查是—１０度；１、因w航向的自查最大，则船应先走磁Ｗ航向，用纵磁铁棒先消除该磁航向上的自查（—２０）到零；２、（因N 航向的自查较大（第二），在走完W航向后，船就走磁Ｎ航向，用横磁棒消除该磁航向上的自查（＋１０）到零；３、船走磁Ｅ航向，用纵磁铁消除自查到一半；４、船再走磁Ｓ航向，用横磁铁消除自查到一半。

六、具体举例如下：1、事先测定处N 、E、S、W 四个磁航向上的自差：找出Ｎ和Ｓ以及（Ｅ和ｗ）这每对磁航向中那个自查最大，来作为消除自差时先走那个磁航向的依据（见第五条）。

（1）、求当地磁差：如：2度东----（+ 2）(2)、求磁航向：真航向（电罗经航向）= 磁航向+磁差例如：计划先走磁北航向消除自查，予求电罗经航向= ？磁北000 度+ （+ 2）= 002即：电罗经走002度（即走在磁航向上=N），假设此时的磁罗经读数如为350（罗航向），则应：测、求N磁航向自差：罗经差=磁差+ 自差罗经差= 真航向—罗航向=002 —350 = +12自差= 罗经差—磁差=（+12）—（+2）=+10 以此类推，测求E磁航向的自差；例：—10--------S-------------------; 例：—5-------w-------------------；例：—202、消除自差：按照“先消除最大的自差的原则”，则选：（1）、因w磁航向自差最大（—20），则先消除；船走272度电罗经航向（即等于磁西航向），移动纵磁棒, 把自差消除到零，使磁罗经读数为270即可。
