常见电气元器件详解

常用电子元器件大全一、电阻器1. 固定电阻器：阻值固定，常见的有碳膜电阻、金属膜电阻、线绕电阻等。

2. 可变电阻器：阻值可调，如电位器、滑动变阻器等。

3. 熔断电阻器：具有过载保护功能，当电流超过一定值时，电阻器会自动断开。

二、电容器1. 无极性电容器：如陶瓷电容器、聚脂电容器等。

2. 有极性电容器：如电解电容器、钽电容器等。

3. 可变电容器：如空气可变电容器、真空可变电容器等。

三、电感器电感器是一种能产生电磁感应的电子元件，主要用于滤波、振荡、扼流等电路。

常见电感器类型如下：1. 固定电感器：线圈绕制在磁性材料上，如空心电感、磁芯电感等。

2. 可变电感器：线圈匝数可调，如空气可变电感、磁芯可变电感等。

3. 螺线管电感器：具有线性或非线性特性，如线性螺线管、非线性螺线管等。

四、二极管1. 整流二极管：如硅整流二极管、肖特基二极管等。

2. 稳压二极管：如硅稳压二极管、锗稳压二极管等。

3. 发光二极管：如普通LED、红外LED等。

五、晶体管晶体管是一种具有放大功能的半导体器件，是电子电路中的核心元件。

常见晶体管类型如下：1. 双极型晶体管（BJT）：如NPN型、PNP型等。

2. 场效应晶体管（MOSFET）：如N沟道、P沟道等。

3. 达林顿晶体管：具有高放大倍数的晶体管。

六、集成电路（IC）1. 运算放大器（OpAmp）：用于放大、滤波、比较等电路。

2. 逻辑门电路：如与门、或门、非门等，是数字电路的基础。

3. 微控制器（MCU）：集成CPU、内存、输入输出接口等，用于控制应用。

七、传感器传感器是一种能感受规定的被测量并按照一定的规律转换成可用信号的器件，它们是电子设备感知外界环境的关键部件。

1. 温度传感器：如热敏电阻、热电偶等，用于测量温度变化。

2. 光电传感器：如光敏电阻、光电二极管等，用于检测光强变化。

3. 压力传感器：用于测量气体或液体的压力。

八、继电器继电器是一种电控制器件，它具有控制系统（输入回路）和被控制系统（输出回路），通常用于实现电路的自动控制。

电气设计常用的电器元件，原理和作用及说明，学电气其实很简单！对于学习电气，很多老司机都赞同一句话：基础的往往是最重要的，掌握了基础知识或者说基础知识掌握牢固了，那么不管是看电路图还是排除电路故障，可谓是一通百通，我们都知道，电路图都是由电气元器件构成的，了解常用的电路元器件，才能快速的入门学习电气，今天我们就学习一下常用的电路元器件，认识一下它们的基本原理和使用！1，隔离开关隔离开关常用于低压开关柜内或进户线上作为不频繁的接通和分断电路，当检修时开关断开后有明显的断开点。

如 HD** QS等。

微型隔离开关具有较高的动热稳定性，主要作为终端组合电器中的总开关。

如NH2-100.等隔离开关电器图形符号为：2，自动开关自动开关又叫自动空气开关或自动空气断路器。

（因为主触头动作时是靠空气来灭弧的所以称空气开关）在低压电路中，用作分断和接通负荷电路，控制电动机运行和停止。

当电路发生过载，短路，失压等故障时，它能自动切断电路，，保护电路和用电设备的安全。

常用自动开关因结构不同分为：装置式（包括塑壳和微断式）和万能式（框架式）两类。

装置式有DZ**系列等，万能式如DW**系列。

工作原理：图中2为3极主触头，合闸时，与转轴相连的锁扣3扣住跳扣4，使弹簧1受力而处于储能状态。

如果主电路工作正常，热脱扣器的发热元件13温度不高，不会使双金属片12弯曲到顶动连杆7的程度。

电磁脱扣器6的线圈力不大，不能吸引衔铁8去拨动连杆7，断路器正常工作向负载供电。

若主电路发生过载或短路，电流超过热脱扣器或电磁脱扣器的整定值时，双金属片12或衔铁8将拨动连杆7，使跳扣4被顶离锁扣3，弹簧的拉力使主触头系统切断主电路。

一旦电源电压低于整定值（或失压），线圈11的磁力减弱，衔铁10受弹簧9拉力向上运动，顶起连杆7，使跳扣4与锁扣3脱离而断开主触头，起欠（失）压保护作用。

断路器的选择：断路器的选择额定电压应高于线路的额定电压，控制照明时，脱扣整定电流通常应为负载电流的6倍。

电气元器件1. 介绍电气元器件是指用于电路中传递、控制、转换电能的器件。

它们是构成电气电子设备的基础组成部分，并广泛应用于各种电子产品中。

电气元器件具有不同的功能和特性，包括传感器、开关、电容器、电感器、发光二极管（LED）等。

在本文档中，我们将介绍一些常见的电气元器件，并讨论它们的工作原理、应用场景以及如何选择合适的元器件。

2. 传感器传感器是一种能够感知、检测某种物理量或环境变化并将其转化为可用信号的器件。

常见的传感器包括温度传感器、压力传感器、湿度传感器、光敏传感器等。

这些传感器常用于自动化控制系统中，用于监测环境变化并根据需求采取相应的控制措施。

在选择传感器时，需要考虑到其测量范围、精度、响应时间等参数。

此外，还要注意传感器与使用环境的匹配，例如工作温度范围、工作湿度等。

3. 开关开关是用于控制电气电子设备电路通断的器件。

它们可以分为机械开关和电子开关，如普通开关、按键开关、继电器等。

机械开关通过机械力来实现通断控制，常见的有旋转开关、滑动开关等。

而电子开关是通过电子元器件来控制电路的通断，如 MOSFET、晶体管等。

在选择开关时，需要考虑其额定电流、额定电压、工作方式等参数。

此外，还要考虑开关的寿命和稳定性，以及安装方式和使用环境。

4. 电容器电容器是一种能够存储电能的元器件。

它由两个导体板之间的绝缘材料（电介质）隔开，当施加电压时，导体板上会存储电荷。

电容器的容量大小决定了它存储电能的能力。

电容器常用于电源滤波、功率因数修正、振荡电路等应用中。

在选择电容器时，需要考虑其容量、耐压、频率响应等参数。

此外，还要考虑电容器的尺寸和电解性质。

5. 电感器电感器是一种能够存储磁能的元器件。

它由绕制在磁芯上的导线组成，当电流通过导线时，会在磁芯中产生磁场，从而存储磁能。

电感器常用于滤波器、振荡器、变压器等应用中。

在选择电感器时，需要考虑其电感值、额定电流、频率响应等参数。

此外，还要考虑电感器的尺寸和损耗。

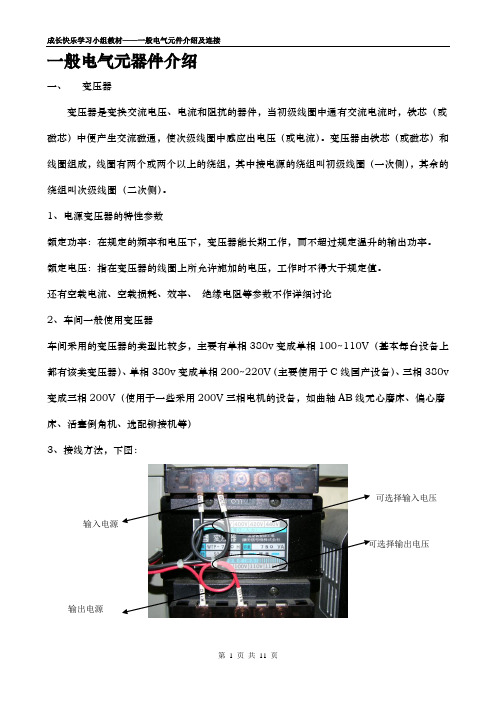

一般电气元器件介绍一、变压器变压器是变换交流电压、电流和阻抗的器件，当初级线圈中通有交流电流时，铁芯（或磁芯）中便产生交流磁通，使次级线圈中感应出电压（或电流）。

变压器由铁芯（或磁芯）和线圈组成，线圈有两个或两个以上的绕组，其中接电源的绕组叫初级线圈（一次侧），其余的绕组叫次级线圈（二次侧）。

1、电源变压器的特性参数额定功率：在规定的频率和电压下，变压器能长期工作，而不超过规定温升的输出功率。

额定电压：指在变压器的线圈上所允许施加的电压，工作时不得大于规定值。

还有空载电流、空载损耗、效率、绝缘电阻等参数不作详细讨论2、车间一般使用变压器车间采用的变压器的类型比较多，主要有单相380v变成单相100~110V（基本每台设备上都有该类变压器）、单相380v变成单相200~220V（主要使用于C线国产设备）、三相380v 变成三相200V（使用于一些采用200V三相电机的设备，如曲轴AB线无心磨床、偏心磨床、活塞倒角机、选配铆接机等）3、接线方法，下图：输入电源输出电源可选择输出电压可选择输入电压二、开关电源在通常的设备中采用交流电，但在大部分电子设备中都需要使用直流稳压电源。

1、工作原理：下图所示为直流稳压电源的组成框图，实际上它就是表示把交流电转换为直流电的过程。

图中各环节的功能如下：电源变压器：将标准交流电源电压变换为符合整流需要的交流电压（一般为降压）。

整流电路：利用二极管等整流器件的单向导电特性，将交流电压变换为单向脉动电压。

滤波电路：减小整流电压的脉动程度，以适合稳压电路的需要。

稳压电路：在交流电源电压波动或负载变化时，使直流输出电压稳定。

2、一般输入电源为交流单相100V（220V），主要看开关电源标识，也有同时兼容两种电压的开关电源（需作连接跳线处理），而输出电源为直流24V。

替换时主要指标：输入电压、输出电压、定额电流3、线方法，下图：电源指示灯输出调整+24V输出0V输出地线AC100V输入三、继电器1、继电器的工作原理和特性继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。

可变电容器有空气介质、固体介质等多种类型，其外形有棒状
03
、板状等。
电解电容器
电解电容器是一种使用电解材料制成的电容器， 01 其电容值相对较大。
它们通常用于大容量存储和电源滤波，以及在电 02 源电路中稳定电流。
电解电容器有铝电解、钽电解等多种类型，其外 03 形有圆柱形、扁形等。
03
变压器
电源变压器
电磁继电器广泛应用于电力、通信、工业控制等领域，可以实现电源开关、信号放 大、时间延迟等功能。
固态继电器
固态继电器是一种利用半导体器 件实现开关控制的元件，其特点 是开关速度快、寿命长、可靠性
高、体积小、耐冲击。
固态继电器的输入端通常接控制 信号，输出端接被控负载，通过 控制信号的变化实现负载的开关
02 它们通常用于低频信号的滤波和旁路，以及在电 源电路中稳定电压。
02 固定电容器有塑料膜、陶瓷、云母等多种类型， 其外形有圆柱形、矩形等。
可变电容器
01
可变电容器是一种具有可变电容值的电容器，其电容值可以通 过手动或自动方式进行调整。
02
它们通常用于高频信号的调谐和滤波，以及在无线通信、广播
电视等领域中实现频率选择。
常用电气元件的认识
目录
• 电阻器 • 电容器 • 变压器 • 开关电器 • 继电器 • 电动机 • 电子器件
01
电阻器
固定电阻器
01
碳膜电阻器
一般用色环来表示其阻值和误差等级，价格便宜 ，用途广泛。
02
线绕电阻器
通常用数字编码表示其阻值和功率，精度高，稳 定性好，常用在电源电路中。
可变电阻器
工作原理
中间变压器利用磁通量变化和电磁感应原理，将输入的电压和电 流转换为输出的电压和电流。

压力传感器的主要类型包括应变片式、 压阻式、电容式和电感式等，根据不 同的应用场景选择合适的类型。
压力传感器的安装位置和连接方式对 测量结果也有影响，应按照产品说明 进行正确安装和连接。
温度传感器
温度传感器是一种能够感受温 度并转换成可用输出信号的传 感器，广泛应用于温度检测和
控制系统。
温度传感器的主要类型包括热 电阻、热电偶、集成温度传感 器和红外线温度传感器等，根 据不同的测量范围和精度要求
择合适的类型。
位置传感器的安装位置和连接方式对测量结果也有影 响，应按照产品说明进行正确安装和连接。
位置传感器是一种能够检测物体位置并转换成 可用输出信号的传感器，广泛应用于各种自动 化控制系统中。
位置传感器的分辨率、线性度、重复性和可靠性 等性能指标对测量结果的准确性有很大影响，选 择时应充分考虑。
热继电器
总结词
热继电器是一种利用电流热效应进行工作的保护元件，当电 路中的电流超过预定值时，热继电器会动作，切断电路。
详细描述
热继电器由双金属片和热元件组成，当电流通过热元件时， 会产生热量使双金属片弯曲，推动触点断开，从而切断电路 。热继电器具有过载保护功能，能够有效地防止电气设备过 载运行。
漏电保护器
调节阀
通过调节流体流量来控制系统 的压力、温度等参数。
安全阀
在系统压力超过预定值时自动 开启，释放压力，保护系统安
全。
方向阀
控制流体流动方向，常用于控 制气动或液压系统。
电动执行机构
电动推杆
通过电机驱动推杆伸缩，实现 远程控制和自动化操作。
电动调节阀
将电机与调节阀集成在一起， 实现快速、精确的调节。
常用电气元件
目 录

面有丝印，无极性。
容值识别规则：
第一、二位表示元件值有效数字， 第三位表示有效数字后应乘的倍 率。允许误差也在丝印上有体现， 并且印有工作电压。 基本单位： pF。
元件值读取的例子：图片中电容的丝印为104K，读取其元件值：
第一、二位10 X 第三位4＝10X10000＝100000pF=0.1μF K表示允许误差： 10% ，100V表示工作电压为100V。
c、电解电容：材质
电解质。外观上有
一端引脚方式和两
负极 标示
端引脚方式，元件 有丝印、有极性。
电容值的辨认非常
容易，因为厂家将
容量及单位都印在
温度
电容的封套上，并
系数
且印有工作电压、
工作
允许误差、温度系
电压
数等。
允许误差
电容值
元件值 工作电压
d、大容量聚脂电容：材质聚脂薄 膜，外观上呈方形，有蓝色和黑 色，薄膜材料为聚乙烯。表面有 丝印，无极性。容量比较大一般 为微法级，工作电压比较高一般 在交流220V以上。并且大部分有 安全要求。
热敏电阻：
热敏电阻是一种电阻值 随温度变化而产生变化的电 阻，由于它的这种变化特性 使它广泛的被应用在需要进 行元器件需要热保护或热控 制的产品上。在电源类产品 中被使用在大功率放大管的 热保护，当放大管温度增高 时热敏电阻阻值变化利用电 阻分流网络的工作使输入到 放大管的电流减小，从而使 放大管的输出功率减小、发 热降低，这样放大管在达到 热平衡后保持稳定输出，从 而使放大管得到了保护。
一般二极管的负极用白色、红色或黑色色环标识，发光二极管 一般用引脚长度不同来区分极性，较短的引脚为负极。
C）二极管的变形体：整流块电路、数码发光管、双色发光管

常用电气元件介绍一、概述电气元件是指用于电路中的各种电子元器件，是电子技术的基础。

电气元件按其功能可分为三类：能量型、信号型和功能型。

其中，能量型主要用于转换和传输能量；信号型主要用于传输和处理信息；功能型则是辅助实现各种特定功能。

本文将从常用的电气元件入手，详细介绍它们的结构、工作原理、应用场合以及选型注意事项等方面。

二、常见电气元件介绍1. 电阻器（1）结构与工作原理电阻器是一种能够阻碍电流流动的被动元件，通常由导体材料制成。

它的结构包括两个端点和一个阻值。

当通过它时，会产生一定的压降，并将其余部分转化为热能散失出去。

（2）应用场合在实际应用中，电阻器经常被用来控制或限制电路中的电流大小。

例如，在LED灯串联时需要使用限流电阻器来保护LED灯泡不被过大的电流所烧坏。

（3）选型注意事项选购时需要注意其额定功率、额定阻值、温度系数等参数，以确保其能够在特定的工作条件下正常工作。

2. 电容器（1）结构与工作原理电容器是一种具有存储电荷能力的被动元件。

它的结构由两个导体板和介质层组成。

当一个电压被施加在两个导体板上时，会在介质层中形成一种静电场，从而使得两个导体板上出现相反的电荷。

（2）应用场合电容器经常被用来存储能量或过滤信号。

例如，在音频放大器中，使用了许多不同类型和大小的电容器来控制声音的音质和频率响应。

（3）选型注意事项选购时需要注意其额定容量、额定电压、介质类型等参数，以确保其能够在特定的工作条件下正常工作。

3. 二极管（1）结构与工作原理二极管是一种具有单向导通性质的半导体元件。

它由P型半导体和N 型半导体组成。

当施加正向偏置时，P区域中的少数载流子向N区域移动；当施加反向偏置时，则几乎没有载流子通过，因此只能通过极小的反向电流。

（2）应用场合二极管广泛应用于整流、开关、限幅等电路中。

例如，在手机充电器中，使用了大量的二极管来实现交流到直流的转换。

（3）选型注意事项选购时需要注意其额定电压、额定电流、反向漏电流等参数，以确保其能够在特定的工作条件下正常工作。

配电柜内常用电气元件大集合及解说断路器、接触器、中间继电器、热继电器、按钮、指示灯、万能转换开关和行程开关是电气控制回路中最常见的八种元件，小编以图文并茂的方式介绍常用电气元件的原理及应用，通过了解它们在电气回路中的作用来掌握这些元件平时的运行情况。

1、断路器低压断路器又称为自动空气开关，可手动开关，又能用来分配电能、不频繁启动异步电机，对电源线、电机等实行保护，当它们发生严重过载、短路或欠压等故障时能自动切断电路。

断路器文字符号为：QF断路器图形符号为：2、接触器接触器由电磁机构和触头系统两部分组成，接触器最常见线圈电压有AC220V、AC380V和DC220V几种。

接触器电磁机构由线圈、动铁心（衔铁）和静铁心组成；接触器触头系统由主触头和辅助触头两部分组成，主触头用于通断主电路，辅助触头用于控制电路中。

接触器文字符号为：KM接触器图形符号为：3、热继电器热继电器是利用电流通过元件所产生的热效应原理而反时限动作的继电器。

热继电器文字符号：FR热继电器图形符号：4、中间继电器中间继电器的原理是将一个输入信号变成多个输出信号或将信号放大（即增大继电器触头容量）的继电器。

其实质是电压继电器，但它的触头较多（可多达8对）、触头容量可达5-10A、动作灵敏。

当其他电器的触头对数不够时，可借助中间继电器来扩展他们的触头对数，也有通过中间继电器实现触电通电容量的扩展。

中间继电器文字符号：KA中间继电器图形符号：5、按钮在实际应用中通常根据所需要的触头数量、使用的场合及颜色来选择按钮。

常用的LA18、LA19、LA20等系列按钮，适用于AC500V、DC440V，额定电流5A，控制功率在AC300W、DC70W的控制回路中。

按钮文字符号：SB按钮图形符号：按钮颜色要求：（1）“停止”按钮和“急停”按钮必须是红色。

当按下红色按钮时必须使设备停止运行或断电。

（2）“启动”按钮的颜色是绿色。

（3）“启动”和“停止”交替动作的按钮必须是黑色、白色或灰色，不得使用红色和绿色按钮。

一．电阻器、电容器、电感器和变压器二．半导体管三．其它电气图形符号一．电阻器和电位器1．电阻器和电位器的型号命名方法表1 电阻器型号命名方法例如：(1)精密金属膜电阻器R J 7 3第四局部：序号第三局部：类别〔精密〕第二局部：材料〔金属膜〕第一局部：主称〔电阻器〕(2) 多圈线绕电位器W X D 3第四局部：序号第三局部：类别〔多圈〕第二局部：材料〔线绕〕第一局部：主称〔电位器〕2．电阻器的主要技术指标(1) 额定功率电阻器在电路中长时间连续工作不损坏，或不显著改变其性能所允许消耗的最大功率称为电阻器的额定功率。

电阻器的额定功率并不是电阻器在电路中工作时一定要消耗的功率，而是电阻器在电路工作中所允许消耗的最大功率。

不同类型的电阻具有不同系列的额定功率，如表2所示。

表2 电阻器的功率等级(2) 标称阻值阻值是电阻的主要参数之一，不同类型的电阻，阻值范围不同，不同精度的电阻其阻值系列亦不同。

根据国家标准，常用的标称电阻值系列如表3所示。

E24、E12和E6系列也适用于电位器和电容器。

表3 标称值系列表中数值再乘以10n，其中n为正整数或负整数。

(3) 允许误差等级表4 电阻的精度等级3．电阻器的标志内容及方法(1)文字符号直标法：用阿拉伯数字和文字符号两者有规律的组合来表示标称阻值，额定功率、允许误差等级等。

符号前面的数字表示整数阻值，后面的数字依次表示第一位小数阻值和第二位小数阻值，其文字符号所表示的单位如表5所示。

如1R5表示Ω，2K7表示Ω，表５例如：RJ71－－5k1－II允许误差±10%标称阻值Ω)额定功率1/8W型号由标号可知，它是精密金属膜电阻器，额定功率为1/8W，标称阻值为Ω，允许误差为±10%。

(2)色标法：色标法是将电阻器的类别及主要技术参数的数值用颜色〔色环或色点〕标注在它的外外表上。

色标电阻〔色环电阻〕器可分为三环、四环、五环三种标法。

其含义如图1和图2所示。

星三角启动回路电路图
高压设备
一、负荷开关 负荷开关是可以带负荷分断的，有自灭弧功能，但它的开断容量很小很有限。 可以隔离电源，有明显的断开点，多用于固定式高压设备。 具有灭弧装置和一定的分合闸速度，在合闸状态下可以通过正常工作电流和规定的短路电路。 严禁带负荷接通和断开电路，常与高压熔断器串连使用。 负荷开关的保护一般是加熔断器保护，只有速断和过流 高压负荷开关具有简单的灭弧装置，因而能通断一定的负荷电流和过负荷电流，但不能断开短路电流，因而它必须与高压熔断器串联使用，借助熔断器来切除短路故障 ，但是他的灭弧装置很简单，所以通断大负荷的时候要保证有足够的距离，所以不建议带负荷开断。
常见行程开关（接近开关）图片
关文字符号为：SQ 行程开关图形符号为：
常开触点 常闭触点 复合触点
一次二次接线图
常用的启动回路 1、正反转启动回路
图中主回路采用两个接触器，即正转接触器KM1和反转接触器KM2。当接触器KM1的三对主触头接通时，三相电源的相序按U―V―W接入电动机。当接触器KM1的三对主触头断开，接触器KM2的三对主触头接通时，三相电源的相序按W―V―U接入电动机，电动机就向相反方向转动。电路要求接触器KM1和接触器KM2不能同时接通电源，否则它们的主触头将同时闭合，造成U、W两相电源短路。为此在KM1和KM2线圈各自支路中相互串联对方的一对辅助常闭触头，以保证接触器KM1和KM2不会同时接通电源，KM1和KM2的这两对辅助常闭触头在线路中所起的作用称为联锁或互锁作用，这两正向启动过程对辅助常闭触头就叫联锁或互锁触头。 正向启动过程 按下起动按钮SB2，接触器KM1线圈通电，与SB1并联的KM1的辅助常开触点闭合，以保证KMl线圈持续通电，串联在电动机回路中的KM1的主触点持续闭合，电动机连续正向运转。 停止过程 按下停止按钮SB1，接触器KMl线圈断电，与SB2并联的KM1的辅助触点断开，以保证KMl线圈持续失电，串联在电动机回路中的KMl的主触点持续断开，切断电动机定子电源，电动机停转。 反向启动过程 按下起动按钮SB3，接触器KM2线圈通电，与SB3并联的KM2的辅助常开触点闭合，以保证KM2线圈持续通电，串联在电动机回路中的KM2的主触点持续闭合，电动机连续反向运转。

常用电子元器件大全一、电阻器电阻器是一种限制电流通过的电子元器件，它的主要作用是限制电路中的电流大小。

电阻器的种类有很多，包括固定电阻器、可变电阻器、热敏电阻器等。

电阻器的单位是欧姆（Ω）。

二、电容器电容器是一种存储电荷的电子元器件，它的主要作用是存储电能。

电容器的种类有很多，包括固定电容器、可变电容器、电解电容器等。

电容器的单位是法拉（F）。

三、电感器电感器是一种产生电磁场的电子元器件，它的主要作用是产生电磁场。

电感器的种类有很多，包括固定电感器、可变电感器、铁芯电感器等。

电感器的单位是亨利（H）。

四、晶体管晶体管是一种放大电流的电子元器件，它的主要作用是放大电流。

晶体管的种类有很多，包括NPN型晶体管、PNP型晶体管、场效应晶体管等。

五、二极管二极管是一种控制电流方向的电子元器件，它的主要作用是控制电流方向。

二极管的种类有很多，包括普通二极管、稳压二极管、发光二极管等。

六、集成电路集成电路是一种集成了多个电子元器件的电子元器件，它的主要作用是完成特定的电子功能。

集成电路的种类有很多，包括数字集成电路、模拟集成电路、混合集成电路等。

常用电子元器件大全一、电阻器电阻器是一种限制电流通过的电子元器件，它的主要作用是限制电路中的电流大小。

电阻器的种类有很多，包括固定电阻器、可变电阻器、热敏电阻器等。

电阻器的单位是欧姆（Ω）。

在实际应用中，电阻器可以用于调节电路的电压、电流，保护电路中的其他元器件，以及作为负载等。

二、电容器电容器是一种存储电荷的电子元器件，它的主要作用是存储电能。

电容器的种类有很多，包括固定电容器、可变电容器、电解电容器等。

电容器的单位是法拉（F）。

在实际应用中，电容器可以用于滤波、耦合、去耦、延时等电路功能。

三、电感器电感器是一种产生电磁场的电子元器件，它的主要作用是产生电磁场。

电感器的种类有很多，包括固定电感器、可变电感器、铁芯电感器等。

电感器的单位是亨利（H）。

在实际应用中，电感器可以用于滤波、振荡、变压器等电路功能。

电子电路中常见的元器件介绍第一部分：导言（约100字）电子电路是现代科技领域中重要的研究领域之一，它广泛应用于各个领域，如通信、计算机、医疗仪器等。

电子电路中有许多常见的元器件，它们是电路中不可缺少的组成部分。

本文将详细介绍一些电子电路中常见的元器件，包括电阻器、电容器、电感器、二极管和晶体管。

第二部分：电阻器（约200字）电阻器是一种常见的元器件，用于限制电流的流动。

它是由导电材料制成的，材料的电阻值决定了电阻器的阻值。

根据阻值的大小，电阻器可以分为固定电阻器和可变电阻器。

固定电阻器的阻值不可调节，而可变电阻器可以通过调节它的旋钮或滑动端来改变阻值。

在电子电路中，电阻器常常用于电流限制、电压分压和功率消耗等方面的应用。

步骤：1. 了解电阻器的基本原理和作用：电阻器是通过材料的电阻来限制电流的流动。

2. 分析固定电阻器和可变电阻器的特点和应用场景。

3. 给出固定电阻器的几个常见类型，如碳膜电阻、金属膜电阻和贴片电阻，介绍它们的特性和应用范围。

4. 解释可变电阻器的工作原理，并举例说明它们在电子电路中的应用，如音量控制、亮度调节等。

第三部分：电容器（约200字）电容器是另一种常用的元器件，它是一种可以储存电荷的设备。

电容器由两个导体之间的绝缘材料（电介质）隔开，当电压施加在导体上时，电荷会在导体之间积聚。

根据电容器的结构和材料，可以将它们分为固定电容器和可变电容器。

固定电容器的容值是固定的，而可变电容器可以通过机械手段或电场控制来改变容值。

步骤：1. 介绍电容器的基本原理和作用：电容器可以储存电荷并在电路中提供临时能量储备。

2. 分类讨论固定电容器和可变电容器的特点和适用场景。

3. 解释常见的固定电容器类型，如陶瓷电容器、铝电解电容器和塑料电容器，说明它们的特性和应用。

4. 讨论可变电容器的原理和使用方法，并列举几个典型的应用场景，如无线电调谐和振荡电路。

第四部分：电感器（约200字）电感器是另一类常用的元器件，它能够存储和释放磁能。

04
电感器
电感器的定义与分类
总结词
电感器是一种能够存储磁场能量的电子元件，根据使用 材料、结构和工作频率的不同，可以分为多种类型。
详细描述
电感器是一种由导线绕制成的电子元件，其核心部分是 线圈。当电流通过线圈时，线圈周围会产生磁场，磁场 能量被存储在电感器中。根据不同的分类标准，电感器 可以分为多种类型，如按使用材料可分为空心电感器、 铁芯电感器和铜芯电感器等；按结构可分为固定电感器 和可变电感器；按工作频率可分为高频电感器和低频电 感器等。
电气元件在电路中的作用
开关
控制电路的通断，实现电路的开 闭控制。
电阻
限制电流，调节电压，起到分流 和分压的作用。
电容
储存电能，实现滤波、耦合、旁 路等功能。
继电器
控制大电流、高电压的设备，实 现自动控制和保护功能。
变压器
改变电压大小，实现高低压转换。
电感
储存磁场能量，实现滤波、感抗、 互感等功能。
电感器的应用与选型
总结词
电感器在各种电子设备和系统中有着广泛的应用，选 型时应考虑电路需求、性能参数和成本等因素。
详细描述
电感器在各种电子设备和系统中有着广泛的应用，如通 信、电力、家电、汽车电子等。在通信领域，电感器常 用于信号传输和滤波；在电力领域，电感器用于变压器、 电机等设备的能量传输和转换；在家电领域，电感器用 于控制电路和电磁炉等设备的加热；在汽车电子领域， 电感器用于发动机控制、安全气囊等系统。在选型时， 应根据电路需求、性能参数和成本等因素综合考虑，选 择合适的电感器型号。
变压器的应用与选型
总结词
变压器在电力系统中具有广泛的应用，如发电、输电、 配电等，选择合适的变压器需要考虑多种因素。

电气元器件知识电气元器件，又称电子元器件，是指在电气工程和电子技术领域中所应用的各种电气材料和元件的总称。

它们是电气和电子设备的基本构件，用来存储能量、转换信号、控制电路等。

电气元器件广泛应用于家电、通讯设备、计算机、汽车、医疗设备等众多领域。

下面介绍一些常见的电气元器件。

1. 电阻器电阻器是一种电气元件，用于限制电流，降低电压，并把电能转换为热能。

电阻器的主要参数是电阻值，通常用欧姆（Ω）来表示。

电阻器有许多不同类型和构造，例如固体电阻器、可调电阻器、热敏电阻器等。

电阻器有广泛的应用，如电路电路中的限流、电压分压、滤波等。

4. 二极管二极管是一种电子元件，成对的半导体材料（P型和N型半导体材料）组成构成，有正向导通性和反向截止性。

二极管的主要参数是正向电压和反向电压，前者通常用伏特（V）来表示，后者使用千伏（kV）来表示。

二极管有很多种，如强制控制整流二极管、肖特基二极管、光电二极管等。

二极管具有多种应用，如在电源正反极性保护、整流、光电检测等方面。

5. 晶体管晶体管是一种电子元件，可用于放大和控制电流。

晶体管的主要参数是放大倍数和最大额定收集电流，前者通常用dB来表示，后者使用安培（A）来表示。

晶体管也有很多种类，如普通晶体管、场效应晶体管、双极型晶体管等。

晶体管的应用十分广泛，如在电信、计算机、音频放大器等领域。

7. 继电器继电器是一种电子元器件，主要用于控制电路。

它通常由线圈和开关两个部分组成。

线圈接通时，产生磁场使开关动作，从而控制电路的开闭。

继电器的主要参数是最大额定电流和最大额定电压，前者通常用安培（A）来表示，后者使用伏特（V）来表示。

继电器有很多种类型，如恒定继电器、时间继电器、热继电器等。

继电器在电气控制领域有广泛应用，如在家电、工业控制和信息技术等领域。

总之，电气元器件是电气和电子工程中不可缺少的组成部分。

它们的种类繁多，各具特色，通过它们的互联互通，才能构成各类电气和电子设备，实现人们对电能和电子信息的应用需求。

3、热继电器 3.1 热继电器图片：
精品资料
电气元件 — 热继电器
3.2热继电器的结构和工作原理： 热继电器是利用电流通过元件所产生的热效应原理而反
时限动作(dòngzuò)的继电器。 1）基本结构及工作原理
精品资料
电气元件 — 热继电器
带断相保护的热继电器的工作原理：
断电
正常运行
过载
单相断电
精品资料
电气元件 — 热继电器
2）文字符号：FR 3）图形符号：
热元件
常开触头
常闭触头
精品资料
电气元件 — 热继电器
4）主要型号及技术参数 常用(chánɡ yònɡ)的热继电器有：JR0、JR2、JR9、JR10 、JR15、JR16、
型号
频率
辅助触头 额定电流
线圈 电压
主触头额 定电流
额定电压
可控制电 动机功率
CJ20-10
～36
10
380/220 4/2.2KW
CJ20-16 50H z
5A
、 127 、 220
16
380/220
7.5/4.5K W
CJ20-100
、
100
380/220 50/58KW
380
精品资料
电气元件 — 热继电器
(zuòyòng)，又能自动进行失压、欠压过载和短路保护的 电器。
可用来分配电能，不频繁地启动异步电机，对电源线路 及电动机等实行保护，当它们发生严重的过载或短路及欠 电压等故障时能自动切断电路。
精品资料
电气元件 — 断路器

电气元件知识大全：实物图、作用、型号分类、工作原理、符号都有目录1、断路器2、交流接触器3、热继电器4、中间继电器5、时间继电器6、按钮7、熔断器8、指示灯9、转换开关 10、行程开关 11、感应开关。

以上就是我们常用的电气元件。

各种断路器断路器图形符号转换开关交流接触器交流接触器分为线圈和触点两部分，使用的时候一定要注意线圈的电压。

对应的符号热过载继电器：常用来保护电机中间继电器各种按钮开关各种颜色的指示灯行程开关变频器PLC接下来给大家介绍一下我们电路中的一些常用电气元件。

电子元件符号，如图：以上内容就是我们电工基础经常用到的一些元器件、表示符号、以及电路中的电气元件构成等等。

今天分享的内容比较多，大家可以花些时间和耐心好好看看希望对你有所帮助。

说道电气元件就一定离不开连接电气元件的电线这个话题，接下来我就跟大家聊聊常用电线的这个话题。

电线是指传输电能的导线。

分为裸线、电磁线和绝缘线。

裸线没有绝缘层，包括铜、铝平线、架空绞线以及各种型材(如型线、母线、铜排、铝排等)。

它主要用于户外架空及室内汇流排和开关箱。

电磁线是通电后产生磁场或在磁场中感应产生电流的绝缘导线。

它主要用于电动机和变压器绕圈以及其他有关的电磁设备。

其导体主要是铜线，应有薄的绝缘层和良好的电气机械性能，以及耐热、防潮、耐溶剂等性能。

选用不同的绝缘材料可获得不同的特性。

电磁线主要有漆包线和绕包线两种。

漆包线是在裸铜线上涂敷绝缘漆而制成，绝缘层较薄，占用体积积小，广泛用于各种电机电器和仪器仪表。

漆包线的性能随所用绝缘材料的性质而异。

绕包线主要有纱包线、丝包线、玻璃丝包线、纸包线和塑料薄膜包线等，其中纱包线和丝包线因耐温性差和占用体积较大等可能将被淘汰。

玻璃丝包线是在圆铜线外绕包玻璃丝并经有机硅树脂浸渍，可耐180℃高温且绝缘性能和机械强度都好。

纸包线主要用于油浸式变压器。

塑料薄膜包线是用聚酰亚胺薄膜涂以某种粘合剂，并绕包在导体上烘熔而成。
